CISCO路由器简要配置手册

CISCO路由器简要配置手册

编者：

审核：

中兴通讯网络事业部南京用服部

修订记录

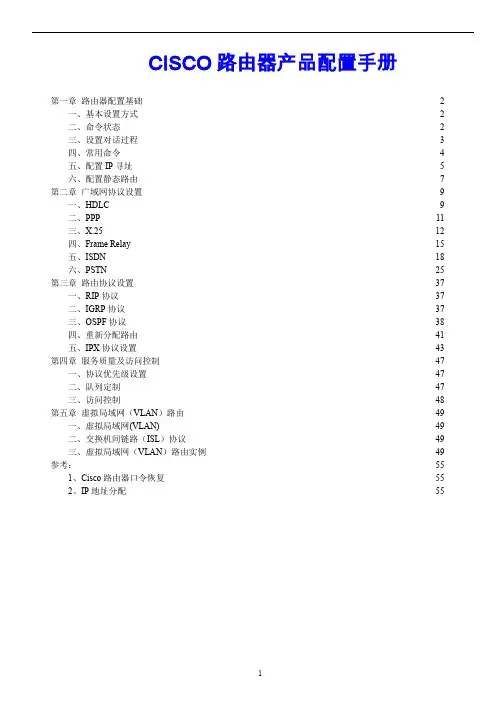

目录

第1章路由器配置基础 (1)

1.1IP地址概览 (1)

1.1.1 IP地址的类别 (1)

1.1.2 子网掩码 (2)

1.2路由器基本知识介绍 (2)

1.2.1 路由器物理端口介绍 (2)

1.2.2 路由器型号 (2)

1.2.3 内存体系结构介绍 (3)

1.3基本设置方式 (4)

1.4命令状态 (5)

1.5设置对话过程 (5)

1.6常用命令 (9)

1.7配置IP寻址 (11)

1.8配置静态路由 (14)

第2章广域网协议设置 (16)

2.1HDLC (16)

2.2PPP (21)

2.3 X.25 (23)

2.4F RAME R ELAY (29)

2.5ISDN (34)

2.6PSTN (47)

第3章路由协议设置 (68)

3.1RIP协议 (68)

3.2IGRP协议 (69)

3.3OSPF协议 (70)

3.4重新分配路由 (76)

3.5IPX协议设置 (79)

第4章访问控制 (83)

4.1标准IP访问列表 (83)

4.2扩展IP访问列表 (87)

第5章配置举例 (89)

5.1组网描述 (89)

5.2路由器配置举例 (89)

第1章路由器配置基础

摘要：

路由器是处于网络层的设备，它负责把IP数据包从一个网络中的主机转发到另一个网络上的主机（中间可能用到多个路由器的转发）。路由器可以有多个接口连接局域网络和广域网络。

它有两个基本的功能：路径判断和交换。交换功能让路由器从一个接口接收数据包并转发到其它的接口。路径判断功能使得路由器能选择最合适的接口来转发数据包，即选择最佳的路径到达目的网络。下图中蓝线表示两台计算机IP数据包的传输最佳路径。

1.1 IP地址概览

1.1.1 IP地址的类别

为了同时容纳大型网络和小型网络，网络信息中心（NIC）将32比特IP地址分为A类、B类、C类、D类和E类。每种地址类别分别允许在其网络中有某一数量的网络地址和某一数量的主机地址。

类别地址范围网络数主机数

A类 1.0.0.0到126.0.0.0128（27）16777214

B类128.0.0.0 到191.255.0.016386（214）65532

C类192.0.0.0 到 223.255.255.0大约200万（221）254

D类224.0.0.0 到 239.255.255.254为多组播地址保留

E类240.0.0.0 到 254.255.255.255为研究保留

1.1.2 子网掩码

为了解决IP地址短缺的问题，提出了一种被称为子网掩码的机制，将A、B和C类地址分成更小的块，以增加可能的网络数量。

子网掩码是一种定义如何将IP地址的主机部分划分为子网地址和本地主机地址的机制。同IP 地址一样，子网掩码为一个32位的数。要为地址创建子网掩码，把我们想要表示网络和子网地址部分的各比特用比特“1”，把我们想要表示主机地址部分的各比特用比特“0”。注意，在掩码中的1是连续的。

为了看网络掩码是怎样把主机部分分为子网地址和主机地址的，必须将IP地址和网络掩码都转换为二进制。

IP地址 201.222.5.121

子网掩码 255.255.255.248

网络号子网号主机地址201.222.5.121 11001001 11011110 00000101 01111 001

255.255.255.248 111111111 11111111 11111111 11111 000

子网 11001001 11011110 00000101 01111 000 201 222 5 120

1.2 路由器基本知识介绍

1.2.1 路由器物理端口介绍

●高速同步串口：速率和工作方式由配置的广域网接口卡决定，如WIC-2T最大支持2.048M的

E1速率。同步方式该种端口可以连接DDN，帧中继（Frame Relay），X.25，PSTN（模拟电话线路）。异步方式最高速率115.2K。又如WIC-2A/S卡包括2个同步/异步串口，在同步工作方式下，最大支持128K，异步方式下，最大支持115.2K。

●Ethernet端口：以太网口一般RJ45接口可通过RJ45电缆（不交叉）连接到HUB或交换机。

●AUX端口：该端口为异步端口，最大支持３８４００的速率，主要用于远程配置或拔号备份。

●Console口：主要连接终端或运行终端仿真程序的计算机，计算机可通过超级终端对路由器

进行本地配置。

●网络模块（可选）：有多种可选接口卡如NM-1CE1U和NM-4A/S等。

●接口的编号顺序：（后视背板）从右到左，从下到上

1.2.2 路由器型号

➢Cisco2600系列

2600系列是企业网络中分支机构使用的标准产品。2600系列中的产品有一些基本的配置，每种产品都有两个WIC卡槽、一个专用网络模块（可用于E1接口）、一个内部先进集成模块（AIM）槽。这个AIM槽不是用于支持外部接口的，而是提供了一个压缩模块，以减轻RISC处理器的压缩负担。

2600系列的基本配置如下：

2601 有一个Ethernet端口

2611 有两个Ethernet端口

2612有一个Ethernet和一个令牌环端口

2613有一个令牌环端口

2620有一个10/100Ethernet端口

2621有两个10/100Ethernet端口

➢Cisco 3600系列

3600系列支持与2600系列相同WIC卡和网络模块选项，但它提供了更多的槽和更高的处理能力。本系列包括三中兴号：3660、3640和3620，它们分别有六个、四个和两个可插网络模块的槽。3600系列的网络模块最高可支持OC-3速，且对大多数企业具有丰富的可扩展能力。

➢Cisco 7x00系列

此系列路由器是Cisco系列中的大型设备，通常可在大型网络的核心部分找到。在所有的Cisco路由器中，该系列提供了最强的处理能力和最多的接口。

1.2.3 内存体系结构介绍

IOS是Cisco路由器的软件部分，即网络操作系统。它的运行是需要内存的，Cisco路由器使用的内存一般包括以下四类：

●ROM相当于PC 机的BIOS，Cisco路由器运行时首先运行ROM中的程序。该程序主要进行加

电自检，对路由器的硬件进行检测。其次含引导程序及IOS的一个最小子集。ROM为一种只读存储器，系统掉电程序也不会丢失。

●FLASH是一种可擦写、可编程的ROM，FLASH包含IOS及微代码。可以把它想象和PC机的硬

盘功能一样，但其速度快得多。可以通过写入新版本和OS对路由器进行软件升级。FLASH中的程序，在系统掉电时不会丢失。

●DRAM：动态内存。该内存中的内容在系统掉电时会完全丢失。DRAM中主要包含路由表，ARP

缓存，fast-switch缓存，数据包缓存等。DRAM中也包含有正在执行的路由器配置文件(running-config)。

●NVRAM：NVRAM中包含有启动路由器配置文件(startup-config)，NVRAM中的内容在系统掉电

时不会丢失。
