《理论力学》实验部分实验一：单自由度系统自由振动（无阻尼）一、实验目的1. 记录小阻尼情况下衰减振动的时间――位移曲线，了解阻尼对自由振动的影响。
2. 测量并计算单自由度系统的对数减缩率δ、阻尼系数n 和阻尼比ζ测量系统的固有频率。
3．了解振动实验仪器。
二、实验装置框图和实验原理1.实验框图图1 单自由度自由衰减振动实验框图2.实验原理把质量与钢尺组成的系统视为单自由度系统，在给予一定的初始扰动以后使之产生衰减振动，衰减振动信号经加速度传感器拾振，再经过电荷放大器和信号采集硬件采集后，送入计算机进行显示、记录，并由打印机打印波形和结果。
(1) 单自由度系统在小阻尼下的振动是衰减振动，位移随时间的变化规律为sin()Nt d X Ae t ωθ-=+，时间――位移曲线如后图所示。
利用该曲线可以求出对数减缩率 δ、阻尼系数n 和阻尼比 ζ 对数减缩率为1ln i i A A δ+=，或1ln i i mA m A δ+=（m 为间隔 m 周期）。
(2) 阻尼系数d dn f T δδ==。
(3) 阻尼比2(2)2d nT δζδπζπ===≈。
图2自由衰减振动的加速度波形(4) 加速度随时间的变化规律sin()nt d X A e t αωβ-=+ ，除初相位、幅值不同外，衰减规律与时间――位移曲线相同。
由时间――加速度曲线按相同的方法，也可测量系统的固有频率和阻尼比。
三、实验仪器实验模型；加速度传感器；电荷放大器；信号采集箱和振动信号处理软件；计算机和打印机。
四、实验步骤1. 打开电源总开关；2. 依次打开电荷放大器、信号采集箱、计算机和打印机电源开关；3. 启动振动信号采集系统，设置采集硬件参数，并设采集方式为触发采集；4. 给实验模型一个初始的位移干扰，使其作自由衰减振动；5. 由采集硬件和软件记录自由衰减振动的加速度波形，参看图2。
五、实验数据及结果1.自由衰减振动曲线 (附测试图) 。
工程力学实验指导书.
第一章绪论§1.1 工程力学实验的内容实验是进行科学研究的重要方法，科学史上许多重大发明是依靠科学实验而得到的，许多新理论的建立也要靠实验来验证。
例如材料力学中应力应变的线性关系就是虎克于1668年到1678年间作了一系列的弹簧实验之后建立起来的。
不仅如此，实验对材料力学有着更重要的一面。
因为材料力学的理论是建立在将真实材料理想化，实际构件典型化，公式推导假设化基础之上的，它的结论是否正确以及能否在工程中应用，都只有通过实验验证才能断定。
在解决工程设计的强度，刚度等问题时，首先要知道材料的力学性能和表达力学性能的材料常数。
这些常数只有靠材料试验测试才能得到。
有时实际工程中构件的几何形状和载荷都十分复杂，构件中的应力单纯靠计算难以得到正确的数据，这种情况下必须借助于实验应力分析的手段才能解决。
因此，材料力学实验是学习材料力学课程不可缺少的重要环节。
材料力学实验包括以下三个方面的内容：1.测定材料的力学性能材料的力学性能是指在力或能的作用下，材料在变形、强度等方面表现出的一些特性，如弹性极限、屈服极限（屈服强度）、强度极限、弹性模量、疲劳极限、冲击韧性等。
这些强度指标或参数都是构件强度、刚度和稳定性计算的依据，而它们一般要通过实验来测定。
此外，材料的力学性能测定又是检验材质、评定材料热处理工艺、焊接工艺的重要手段。
随着材料科学的发展，各种新型合金材料、合成材料不断涌现，力学性能的测定，是研究每一中新型材料的重要任务。
2.验证理论公式的正确性材料力学的一些理论是以某些假设为基础的，例如杆件的弯曲理论就以平面假设为基础。
用实验验证这些理论的正确性和适用范围，有助于加深对理论的认识和理解。
至于新建立的理论和公式，用实验来验证更是必不可少的。
实验是验证、修正和发展理论的必要手段。
3.实验应力分析某些情况下，例如因构件几何形状不规则，受力复杂或精确的边界条件难以确定等，应力分析计算难于获得准确结果。
工程力学实验指导书
材料力学实验指导书工程训练中心工程力学实验室2005年10月目录第一部分材料的力学性能实验 (3)实验一低碳钢和铸铁的拉伸实验 (3)实验二低碳钢和铸铁的压缩实验 (10)实验三金属材料的扭转实验 (12)第二部分应力分析实验电测法基础 (14)实验四弯曲正应力测定 (21)实验五薄壁圆管弯扭组合变形应变测定实验 (24)实验六材料弹性模量E和泊松比μ测定实验 (28)材料的力学性能试验材料的力学性能试验是工程中广泛应用的一种试验，它为机械制造、土木工程、冶金及其它各种工业部门提供可靠的材料的力学性能参数，便于合理地使用材料，保证机器（结构）及其零件（构件）的安全工作。
材料的力学性能试验必须按照国家标准进行。
实验一 低碳钢和铸铁的拉伸实验一、实验目的1.验证胡克定律，测定低碳钢的弹性常数：弹性模量E 。
2.测定低碳钢拉伸时的强度性能指标：屈服应力s σ和抗拉强度b σ。
3.测定低碳钢拉伸时的塑性性能指标：伸长率δ和断面收缩率ψ。
4.测定灰铸铁拉伸时的强度性能指标：抗拉强度b σ。
5.打印低碳钢和灰铸铁的拉伸图，比较低碳钢与灰铸铁在拉伸时的力学性能和破坏形式。
二、实验设备和仪器1.CMT5305微机控制万能材料实验机2.CMT5205微机控制万能材料试验机3.游标卡尺等三、实验试样按照国家标准GB6397—86《金属拉伸试验试样》，金属拉伸试样的形状随着产品的品种、规格以及试验目的的不同而分为圆形截面试样、矩形截面试样、异形截面试样和不经机加工的全截面形状试样四种。
其中最常用的是圆形截面试样和矩形截面试样。
如图1-1所示，圆形截面试样和矩形截面试样均由平行、过渡和夹持三部分组成。
平行部分的试验段长度l 称为试样的标距，按试样的标距l 与横截面面积A 之间的关系，分为比例试样和定标距试样。
圆形截面比例试样通常取d l 10=或d l 5=，矩形截面比例试样通常取A l 3.11=或A l 65.5=，其中，前者称为长比例试样（简称长试样），后者称为短比例试样（简称短试样）。
非常经典的工程力学实验指导书+题.
《工程力学》实验指导书主编：2011年11月目录实验一拉伸和压缩实验 (3)实验二梁弯曲正应力实验 (8)实验三金属材料扭转实验 (12)实验一 拉伸和压缩实验 拉伸实验一、实验目的1．观察与分析低碳钢、灰铸铁在拉伸过程中的力学现象并绘制拉伸图。
2．测定低碳钢的σs 、σb 、δ、ψ 和灰铸铁的σb 。
3．比较低碳钢与灰铸铁的机械性能。
二、实验内容 1．低碳钢拉伸实验材料的机械性能指标σs 、σb 、δ 和ψ 由常温、静载下的轴向拉伸破坏试验测定。
整个试验过程中，力与变形的关系可由拉伸图表示，被测材料试件的拉伸图由试验机自动记录显示。
低碳钢的拉伸图比较典型，可分为四个阶段 ：直线阶段OA ——此阶段拉力与变形成正比，所以也称为线弹性变形阶段，A 点对应的载荷为比例极限载荷Fp ；屈服阶段BC ——曲线常呈锯齿形，此阶段拉力的变化不大，但变形迅速增加，此段内曲线上的最高点称为上屈服点B ，，最低点称为下屈服点B ，因下屈服点B 比较稳定，工程上一般以B 点对应的力值作为屈服载荷Fs ；强化阶段CD ——此阶段拉力增加变形也继续增加，但它们不再是线性关系，其最高点D 对应的力值为最大载荷Fb ；颈缩阶段DE ——过了D 点，试件开始出现局部收缩（颈缩），直至试件被拉断。
图1-1为低碳钢拉伸图。
图1-1 图1-2F2．灰铸铁拉伸实验对于灰铸铁，由于拉伸时的塑性变形极小，在变形很小时就达到最大载荷而突然断裂，没有明显的屈服和颈缩现象，其强度极限即为试件断裂时的名义应力。
图1-2为铸铁拉伸图。
三、实验仪器、设备1．600KN 微机屏显式液压万能试验机； 2．游标卡尺。
四、实验原理1．根据低碳钢拉伸载荷F s 、F b 计算屈服极限σs 和强度极限σb 。
2．根据测得的灰铸铁拉伸最大载荷F b 计算强度极限σb 。
3．根据拉断前后的试件标距长度和横截面面积，计算低碳钢的延伸率δ和截面收缩率ψ。
%100001⨯-=L L L δ %100010⨯-=A A A ψ五、实验步骤（一）实验准备1．打开计算机，双击计算机桌面上的TestExpert 图标，试验软件启动。
建筑力学规定实验指导书

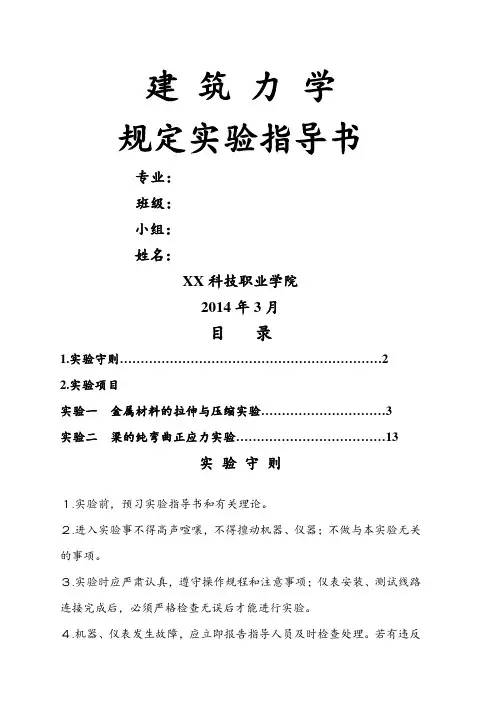

建筑力学规定实验指导书专业：班级：小组：姓名：XX科技职业学院2014年3月目录1.实验守则 (2)2.实验项目实验一金属材料的拉伸与压缩实验 (3)实验二梁的纯弯曲正应力实验 (13)实验守则１.实验前，预习实验指导书和有关理论。
２.进入实验事不得高声喧嚷，不得擅动机器、仪器；不做与本实验无关的事项。
３.实验时应严肃认真，遵守操作规程和注意事项；仪表安装、测试线路连接完成后，必须严格检查无误后才能进行实验。
４.机器、仪表发生故障，应立即报告指导人员及时检查处理。
若有违反操作规程而造成机仪损坏的学生，将按学校有关规定处理，包括赔偿损失。
５.实验完毕后，应将仪器、工具清理归还，实验记录经指导教师阅后方得离开实验室。
实验一金属材料的拉伸与压缩实验拉伸与压缩实验是建筑力学实验中最重要的实验之一。
任何一种材料受力后都要产生变形，变形到一定程度就可能发生断裂破坏。
材料在受力——变形——断裂的这一破坏过程中，不仅有一定的变形能力，而且对变形和断裂有一定的抵抗能力，这些能力称为材料的力学机械性能。
通过拉伸实验，可以确定材料的许多重要而又最基本的力学机械性能。
拉伸实验这个实验是研究材料在静载和常温条件下的拉断过程。
利用电液伺服液压万能试验机（见图 1.1）自动绘出的载荷——变形图，及试验前后试件的尺寸来确定其机械性能。
图1.1 电液伺服液压万能试验机一、实验目的1.研究低碳钢、铸铁的应力——应变曲线拉伸图。
2．确定低碳钢在拉伸时的机械性能（比例极限、下屈服强度、强度极限、延伸率、断面收缩率等等）。
3. 确定铸铁在拉伸时的力学机械性能。
二、实验原理拉伸实验是测定材料力学性能最基本的实验之一。
在单向拉伸时—（力——变形）曲线的形式代表了不同材料的力学性能，利用：F S σ=0L L ε∆= 可得到-曲线关系。
三、实验所用的设备、仪器和工具1、300KN 电液伺服液压万能试验机一台2、游标卡尺一支3、记号笔一支4、低碳钢、铸铁试件各一个四、试件试件的形式和尺寸对实验的结果有很大影响，就是同一材料由于试件的计算长度不同，其延伸率变动的范围就很大。
《工程力学》实验指导书
《工程力学》实验指导书上海海洋大学金属材料拉伸实验一、实验目的1．测定低碳钢（如Q 235钢这种典型塑性材料）的下列力学性能指标：下屈服强度R ec （或称屈服极限、屈服点σs ）、抗拉强度R m （或强度极限σb ）、断后伸长率A 和断面收缩率z 。
2．测定铸铁（典型脆性材料）的抗拉强度R m （或强度极限σb ）。
3．观察塑性与脆性两种材料在拉伸过程中的各种现象。
4．比较并分析低碳钢和铸铁的力学性能特点与断口破坏特征。
二、实验仪器和设备1．万能材料试验机，拉力试验机，电子式拉力试验机。
2．电子引伸计。
3．游标卡尺。
4．试样划线器。
三、实验试样大量实验表明，实验时所用试样的形状、尺寸、取样位置和方向、表面粗糙度等因素，对其性能测试结果都有一定影响。
为了使金属材料拉伸实验的结果具有符合性与可比性，国家制订有统一标准。
本实验按照GB/T228-2002 eqv ISO6892—1998《金属材料 室温拉伸试验方法》第六章试样的要求制备试样。
拉伸试样系由夹持、过渡和平行三部分构成。
试样两端较粗段为夹持部分，其形状和尺寸可依实验室现有使用试验机夹头情况而定；试样两夹持段之间的均匀部分为实验测试的平行部分；而夹持与平行二部分之间为过渡部分，通常用圆弧进行光滑连接，以减少应力集中。
拉伸试验可分为机加工试样和不经机加工的原状全截面试样。
通常采用机加工的圆形截面试样如图1（a ）所示，亦可采用矩形截面试样如图1（b ）所示。
图中L c 为试样平行段长度，L 0为试样原始标距（或称测量伸长变形的工作长度），d 为圆形试样平行部分的原始直径，a 为矩形试样平行部分的原始厚度，b 为矩形试样平行部分的原始宽度，S 0为试样平行部分原始横截面面积，r 为过渡弧半径。
拉伸试样分为比例和非比例标距两种。
比例试样系按公式0S K L =计算确定的试样，式中系数K 通常为5.65或11.3，前者称为短试样，后者称为长试样。
工程力学实验指导书
工程力学实验指导书武汉科技学院机电工程学院目录实验一低碳钢和铸铁的拉伸、压缩实验 (1)实验二梁弯曲的正应力实验 (5)实验三薄壁圆筒在弯扭组合变形下主应力测定 (8)实验四纯扭转实验 (11)附录..................................................1、组合式材料力学多功能实验台 (13)2、电测法的基本原理 (15)实验一低碳钢和铸铁的拉伸、压缩实验一．实验目的1.用引伸计测定塑性材料的弹性模量；2.测定塑性材料的上下屈服强度R eH ，R eL 、抗拉强度Ｒm 、断后伸长率Ａ和截面收缩率Ｚ；3.测定脆性材料的抗拉强度Ｒm ；4.观察和分析上述两种材料在拉伸过程中的各种现象，并比较它们力学性质的差异；5.绘制两种材料的应力-伸长率曲线；6.了解材料试验机微机数据采集系统的构造和工作原理，掌握其使用方法。
二．实验仪器、设备万能材料试验机，引伸计，力传感器，材料试验机微机数据采集系统、游标卡尺等。
试件最常见的拉伸试件的截面是圆形和矩形，如图1-1a、b所示。
夹持过渡夹持过渡hbl0 dl0 l0(a) (b)图1 试件的截面形式试样分为夹持部分、过渡部分和待测部分（l）。
标距（l0）是待测部分的主体，其截面积为S0。
按标距（l0）与其截面积（S0）之间的关系，拉伸试样可分为比例试样和非比例试样。
按国家标准GB228-2002的规定，比例试样的有关尺寸如下表1-1。
表1-1试样标距l0，(mm) 截面积S0，（mm2）圆形试样直径d，(mm)延伸率比例长11.30S或10d 任意任意A短 5.65S或5 d A三．实验原理（一）塑性材料弹性模量的测试：在弹性范围内大多数材料服从虎克定律，即变形与受力成正比。
纵向应力与纵向应变的比例常数就是材料的弹性模量E，也叫杨氏模量。
因此金属材料拉伸时弹性模量E地测定是材料力学最主要最基本的一个实验。
测定材料弹性模量E一般采用比例极限内的拉伸试验，材料在比例极限内服从虎克定律，其荷载与变形关系为：00ES FL L ∆=∆若已知载荷ΔF 及试件尺寸，只要测得试件伸长ΔL 或纵向应变即可得出弹性模量E 。
《工程力学》实验指导书要点
力学实验指导书班级：学号：姓名：西南林业大学结构实验中心前言材料力学实验是工程力学、材料力学课程的一个重要环节。
通过这一环节，使同学们学到测定材料力学性能的实验的基本知识，基本技能和基本方法，了解实验应力分析的基本概念，初步掌握验证材料力学理论的方法，对培养同学们的动手能力、综合分析能力、科学习惯和创新能力十分重要。
材料力学实验的主要目的：1、材料的力学性能测定材料的各项强度指标，如屈服极限、强度极限、持久极限以及材料的弹性性能，如比例极限、弹性模量等，都是设计中的基本参数和依据，而这些参数一般要通过实验来测定。
随着材料科学的进展，各种新型合金材料、复合材料不断出现，研究合成每一种新型材料首要的任务也是力学性能的测定。
2、验证已建立的理论材料力学的一些理论是以假设为基础导出的，例如梁的弯曲理论就是以平面假设为基础的。
用实验验证这些理论的正确性和适用范围，可加深对理论的认识和理解。
对力学中新建立的理论和公式，必须要用实验来验证。
3、应力分析的电测法电阻应变测量是工程中广泛使用的方法之一，可以测量材料常数，可以验证理论，特别对形状不规则、受力复杂没有理论解的物件，可用此方法来测定其应变，应力值。
用电测法可开发许多设计性实验、综合性实验，为学生创造性学习提供广阔空间。
4、通过实验掌握材料力学实验的基本方法和测试技术。
在进行实验的同学们应注意一下几点：1、遵守学校实验室的规章制度，听从实验老师的布置和安排，严格按实验、设备的操作顺序进行，确保实验的人机安全；2、注意了解实验条件和观察实验中的各种关系现象，因为各种现象和实验条件都与材料的性能和实验结果有着密切的关系；3、尽可能将观察到的实验现象与学过的理论知识结合起来，用理论解释实验现象，以实验结果验证理论，这样才能对材料力学中的公式、理论理解得更深刻；4、了解实验设备及仪表使用的方法，以便正确操作；5、在填写实验报告及回答思考题时，要真正通过自己的思考，以求得对问题的深入了解；6、根据教学安排，实验前先复习教材并预习实验指导书中的有关内容。
