GM8803称重显示器说明书

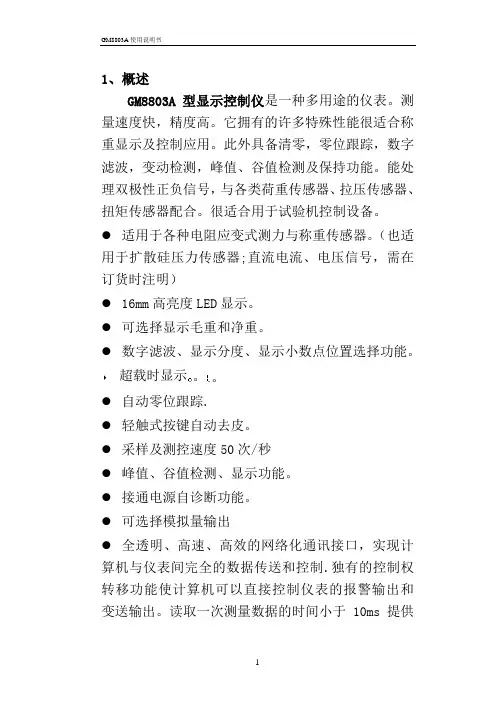

GM8803A说明书
1、概述GM8803A型显示控制仪是一种多用途的仪表。
测量速度快，精度高。
它拥有的许多特殊性能很适合称重显示及控制应用。
此外具备清零，零位跟踪，数字滤波，变动检测，峰值、谷值检测及保持功能。
能处理双极性正负信号，与各类荷重传感器、拉压传感器、扭矩传感器配合。
很适合用于试验机控制设备。
●适用于各种电阻应变式测力与称重传感器。
（也适用于扩散硅压力传感器;直流电流、电压信号，需在订货时注明）●16mm高亮度LED显示。
●可选择显示毛重和净重。
●数字滤波、显示分度、显示小数点位置选择功能。
超载时显示。
●自动零位跟踪.●轻触式按键自动去皮。
●采样及测控速度50次/秒●峰值、谷值检测、显示功能。
●接通电源自诊断功能。
●可选择模拟量输出●全透明、高速、高效的网络化通讯接口，实现计算机与仪表间完全的数据传送和控制.独有的控制权转移功能使计算机可以直接控制仪表的报警输出和变送输出。
读取一次测量数据的时间小于10ms提供测试软件，组态软件和应用软件技术支持GM8803A型仪表采用单片机嵌入式组合设计,硬件扩充性强，软件平台灵活，可以扩展开关量输入、定时、程序顺序控制等，不局限于标准功能。
可按实际需要组合，以实现最佳性能.2、型号规格1 2 3 4 5 6 7 8 9GM8803A —☐☐☐☐☐ B☐ S☐☐☐1:面板形式H:横式 S：竖式2：显示方式1:单显示 2：双显示3:输入信号M:直流mV V：直流V I：直流mA4：报警输出方式,无报警可省略TR:继电器输出 TO：OC门输出5：变送输出A:表示带变送输出功能，不带可省略6：外供传感器、变送器电源规格B1：外供24V DC B2：外供12V DC B3：外供精密10V桥压B4：外供精密1mA恒流源 B5：其它7：通讯接口S0:无通讯接口 S1:RS-232接口S2:RS—485接口 S3：RS—422接口S4:BCD码接口8：打印功能P:表示带打印功能，不带可省略9：非标准功能N：表示非标准功能。
称重仪说明书

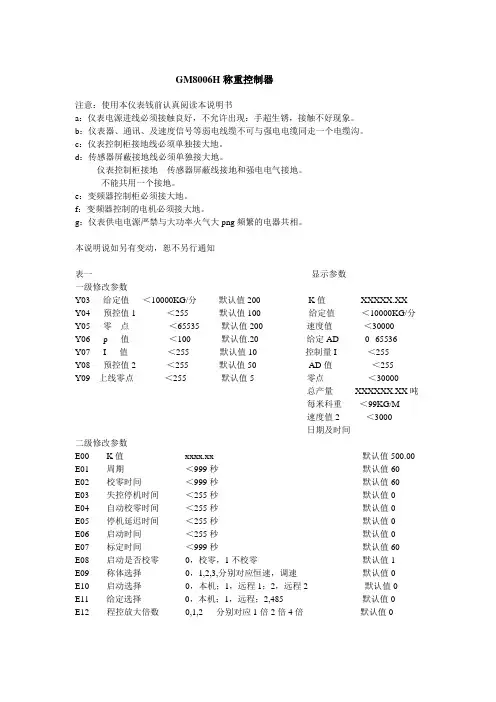

GM8006H称重控制器注意：使用本仪表钱前认真阅读本说明书a：仪表电源进线必须接触良好，不允许出现：手超生锈，接触不好现象。
b：仪表器、通讯、及速度信号等弱电线缆不可与强电电缆同走一个电缆沟。
c：仪表控制柜接地线必须单独接大地。
d：传感器屏蔽接地线必须单独接大地。
仪表控制柜接地传感器屏蔽线接地和强电电气接地。
不能共用一个接地。
e：变频器控制柜必须接大地。
f：变频器控制的电机必须接大地。
g：仪表供电电源严禁与大功率火气大png频繁的电器共相。
本说明说如另有变动，恕不另行通知表一显示参数一级修改参数Y03 给定值＜10000KG/分默认值200 K值XXXXX.XX Y04 预控值1 ＜255 默认值100 给定值＜10000KG/分Y05 零点＜65535 默认值200 速度值＜30000Y06 p 值＜100 默认值.20 给定AD 0--65536Y07 I 值＜255 默认值10 控制量I ＜255Y08 预控值2 ＜255 默认值50 AD值＜255Y09 上线零点＜255 默认值5 零点＜30000总产量XXXXXX.XX吨每米科重＜99KG/M速度值2 ＜3000日期及时间二级修改参数E00 K值xxxx.xx 默认值500.00 E01 周期＜999秒默认值60E02 校零时间＜999秒默认值60E03 失控停机时间＜255秒默认值0E04 自动校零时间＜255秒默认值0E05 停机延迟时间＜255秒默认值0E06 启动时间＜255秒默认值0E07 标定时间＜999秒默认值60E08 启动是否校零0，校零，1不校零默认值1E09 称体选择0，1,2,3,分别对应恒速，调速默认值0E10 启动选择0，本机；1，远程1；2，远程2 默认值0E11 给定选择0，本机；1，远程；2,485 默认值0E12 程控放大倍数0,1,2 分别对应1倍2倍4倍默认值0E13 计量单位选择1，KG；0，吨默认值1 E14 波特率0,1,2,3,E15 停机是否累计0不累计；1累计E16 速度零点0-255E17 标定砝码重量＜10000KGE18 日期年，月，日E19 时间时，分，秒E20 远程给定输入量最大值＜10000KG/分默认值500KG E21 远程流量输出量最大值＜10000KG/分默认值500KG E22 远程给定上限10-20mA对应65536 默认值12228 E23 远程给定下限0—4mA对应0-xxxxx 默认值2278 E24 流量输出上限1023对应10-20mA 默认值891E25 流量输出下限0xxx对应0-4mA 默认值178E26 自动停机1到给定自动停机，0反之默认值0E27 设备地址＜255 默认值0E28 计量选择0，启动开始计量1端口控制开始量默认值0E29 报警选择0，报警开放1报警关默认值0E30 控制步距＜30 默认值10E31 序列号1 默认值E32 序列号2 默认值E33 一周总脉冲数默认值5000 E34 称体有效计量段长度＜99米默认值0.6E35 皮带周长单位：米默认值4.0 E36 提前量1 单位KG 默认值5.0 E37 显示选择下排显示选择显示累积量或给定默认值0E38 累计输出脉冲＜10000KG 默认值100 E39 提前量2 单位：KG 默认值3.0 E40 班次1—累计一班，2—累计二班，3—累计三班默认值3E41 自动打印选择0—是1—否默认值1E42 一班换班时间0-2359 默认0800 E43 1600 二班换班时间0-2359 默认值1600 E44 2359三班换班时间0-2359 默认值2359 E45 15.00 流量报警上限0-65535 默认600E46 流量报警下限0-65535 默认值15.00 E47 流量滤波＜10 0否；1是默认值0GM8006C称重控制器操作使用说明一：简介GM8006H系列简称称重控制器采用国际最近技术研制和生产的新一代配料仪表，是静态，动态计量和配料的专用称重仪表。
8802-E杰曼称重模块说明书
GM8802使用说明书页脚页脚G M8802-0E11010248010215121002©2011，市杰曼科技，所有。
未经市杰曼科技的许可，任何单位和个人不得以任何形式或手段复制、传播、转录或翻译为其他语言版本。
因我公司的产品一直在持续的改良及更新，故我公司对本手册保留随时修改不另行通知的权利。
为此，请经常访问公司，以便获得及时的信息。
公司网址 .szgmt.本产品执行标准：GB/T 7724—2008目录1概述 (1)1.1 功能及特点 (1)1.2 前面板说明 (1)1.3 后面板说明 (2)1.4 技术规格 (3)1.5称重显示器尺寸 (4)2安装 (5)2.2控制器电源接线 (6)2.3传感器的连接 (6)2.3.1 六线制接法 (7)2.3.2 四线制接法 (7)3标定 (9)4参数设置 (16)5操作 (19)5.1清零操作 (19)5.2模拟量显示 (19)5.3密码输入 (19)5.4 密码设置 (20)6显示测试 (21)7常见问题 (22)8错误及报警信息 (23)1概述GM8802称重显示器是针对工业现场需要进行重量显示与控制的场合而开发生产的一种小型称重显示器。
该称重显示器具有体积小巧、性能稳定、操作简单适用的特点。
可广泛应用于：混泥土搅拌及沥青混合料设备、冶金高炉、转炉及化工、饲料的重量控制等场合1.1 功能及特点➢体积小、造型美观、方便适用➢适用于所有电阻应变桥式电路➢全面板数字标定,过程简单,方便直观➢数字滤波功能➢自动零位跟踪功能➢上电自动清零功能➢模拟量(4-20mA/0-20mA/0-24mA/0-5V/0-10V/-5-5V/-10-10V可选)隔离输出功能1.2 前面板说明GM8802前面板图主显示：六位，用于显示称重数据及仪表相关信息数据。
状态指示灯：➢Z ERO：零位，当秤台或料斗上物料重量为0±1/4d时，该指示灯亮。
➢STAB：稳定，当秤台或料斗上物料重量变化在判稳围时，该指示灯亮。
称量仪表说明书
XK3141 IND131/331 称重显示控制器
技手册
目录
第 1 章 引言 .................................................................................................................................... 1 概述 .......................................................................................................................................... 1 性能指标........................................................................................................................... 1 型号 .......................................................................................................................................... 2 规格 .......................................................................................................................................... 2 危险场合的使用.....................................
8803说明书
□打印机接口的连接
引脚 1
2~9
信号 STB DB0~DB7
11 BUSY
24
25
信号地
其余脚 空
□串行口（RS-232 或 20mA 电流环）的连接
引脚 16 17
22
23
24 25 其余脚
信号 TXD（RS232） 发送－（20mA） 发送+（20mA） 信号地 空
注：选择不同方式时应严格按连线表的配线，否则仪表将不能正常工作以
示灯亮时，按此键可使主显示回零；还用在清除皮重 或累计称重结果。 [ON/OFF]键：称重状态下，热关机或开机进入称重状态，热关机状态 下，仪表维持自身温度并保留当前的零点、零皮编号 下的皮重、累计称重结果等易丢失的内容。 [TARE]皮重键：实现有关皮重功能。 [G/N]毛重/净重键：可使净重和毛重模式相互转换，净重、毛重状态
模 拟 输 入 及 A/D 转 换 部 分
内含传感器电源
DC 12V 280mA
输入灵敏度
达到 1.1μV/d
输入阻抗
10MΩ（Min）
零位调整范围
0.2mV~25mV
非线性
0.01% F.S
最高显示精度
1/10000 F.S
A/D 转换方式
积分式
A/D 分辨率
160000（Max）
A/D 转换率
4 次/秒
17 18
ASCⅡ符号
0-9 或 空格 0-9
Kg 空格 t
CR LF
ASCⅡ码 30-39 20 30-39 6B 67 20 74 0D 0A
含义 数据 空格 0-9 公斤 吨 回车 换行
注：第 7 位是数据位的符号位，称重值为零时为“+”； 第 8 位没小数点时为空格； 第 9-14 位为称重值（包括小数点）。
称重显示指示器使用说明书
XK3190-A27E型称重显示指示器上海耀华称重系统有限公司制造目录第一章技术参数................................................................................................................... - 1 -第二章安装连接................................................................................................................... - 3 -一、仪表示意图 (3)二、传感器的连接 (3)三、串行通讯接口与大屏幕 (4)第三章操作说明................................................................................................................... - 5 -一、开机 (5)二、按键操作说明 (5)三、称重操作 (5)第四章标定说明................................................................................................................... - 7 -第五章用户功能设置............................................................................................................. - 8 -第六章信息提示出错说明................................................................................................. - 10 -第七章维护保养及注意事项............................................................................................. - 10 -亲爱的用户：在使用仪表前，敬请仔细阅读说明书!第一章技术参数1 型号 XK3190-A27E2 准确度等级 3级、n=30003 模拟部分输入信号范围 -19mV～19mV转换速度 10 次/秒增益漂移 %供桥电压 DC 5V传感器连接 1只350Ω传感器4 显示显示范围 -99999～999999(不考虑小数点)分度值 1/2/5/10/20/50 可选5串行通讯接口（选配）信号 RS232信号传输距离＜20米6 大屏幕显示接口（选配）采用串行输出方式，电流环信号,传输距离≤1000米7 使用环境电源AC220V；50、60Hz（-2%~+2%）相对湿度≤85%RH保险丝 500mA8 自重约2千克第二章安装连接一、仪表示意图(图2-1) 前盖示意图(图2-2) 后盖示意图二、传感器的连接1. 传感器的连接采用9芯插头座（孔）. 图2-3 标注了各引脚的意义。
称重显示器使用说明书
XK3190－A12/A12E称重显示器使用说明书2005年07月版目录第一章主要参数---------------------------------------1第二章显示与键盘------------------------------------2一. 仪表显示与键盘功能示意图二. 键盘功能三. 传感器和仪表的连接第三章操作说明-----------------------------------------5一. 开机及开机自动置零二. 手动置零 (半自动置零)三. 去皮功能四. 计数功能五. 用户功能设置六. 大屏幕与仪表的连接、使用七．串行通信接口第四章维护保养和注意事项-----------------------------8 第五章信息提示----------------------------------------9亲爱的用户：在使用仪表前，敬请仔细阅读说明书!第一章主要参数1.型号：XK3190－A12 / A12E 称重显示器2.准确度:n=30003.采样速度：10次/秒4.传感器灵敏度范围：1.5～3mV / V5.分度值：1/2/5/10/20/50 可选6.显示：6位LCD / LED，6个状态指示7.大屏幕显示接口（可选）：采用串行输出方式：电流环信号,传输距离≤50 米，8.通讯接口（可选）：R S232C；波特率1200/2400/4800/9600 可9.使用电源: 蓄电池DC6V/4AH （当电源电压小于5.4V 时，显示Bat_lo 报警）10.使用温度、湿度：0～40℃；≤85%RH11.储运温度：-25～55℃(1)第二章显示及键盘一. 仪表显示和键盘功能示意图交流电源XK3190－A12称重显示器(图2 - 1 ) 显示和键盘示意图二. 键盘功能1.[功能]：在称重状态时，按此键大于5 秒，进入用户设置模式。
按此键小于5 秒，进入计数状态。
2. [ * ]：在计数状态时，按此键进入取样样本数输入状态。
8802-E杰曼称重模块说明书
ＧM８８02使用说明书G M8802-0E110102482©2011，深圳市杰曼科技有限公司,版权所有。
未经深圳市杰曼科技有限公司得许可,任何单位与个人不得以任何形式或手段复制、传播、转录或翻译为其她语言版本。
因我公司得产品一直在持续得改良及更新,故我公司对本手册保留随时修改不另行通知得权利。
为此，请经常访问公司网站,以便获得及时得信息。
公司网址本产品执行标准:GＢ／Ｔ７7２４—20０8目录1概述ﻩ１1、１功能及特点1ﻩ1、2前面板说明 (1)1、3后面板说明 (2)1、4 技术规格 .................................................................... ３1、5称重显示器尺寸 (4)2安装5ﻩ2、２控制器电源接线6ﻩ2、3传感器得连接 ............................................................. ６２、３、1 六线制接法7ﻩ２、3、２四线制接法 ............................................ ７3ﻩ标定.. (9)4参数设置 (16)5操作 (19)5、1清零操作19ﻩ5、２模拟量显示19ﻩ５、3密码输入 (19)5、4 密码设置 (20)６显示测试 ............................................................................ 2１7常见问题22ﻩ8ﻩ错误及报警信息 .................................................................... ２31概述GＭ8802称重显示器就就是针对工业现场需要进行重量显示与控制得场合而开发生产得一种小型称重显示器。
该称重显示器具有体积小巧、性能稳定、操作简单适用得特点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
AUTO ON（自动累计） AUTO OF（手动累计）
4
日期时钟
2 DC ON（有效） DC OF（无效）
5
判稳范围
8 1d 3d 4d 5d 6d 7d 8d 9d
6
数字滤波参数 2 1（1 级）4 次/秒 2（2 级）2 次/秒 7
追零方式
2 ZRO ON（追零） ZRO OF（不追零） 8
追零范围
至于损坏仪表。
串行口通讯协议
GM8803 称重控制器的串行口采用连续发送方式，即仪表每测量一次， 便将结果通过串行口发送出去，传送数据有三种格式（协议）：
-8-
格式 1：数据位 8 位，校验位可选，停止位 1 位。 为减少传输字节数，将状态用一状态字节来描述，数据压缩为三个字
节 BCD 码，一帧数据加一个标志字节 FF（HEX），共五个字节构成。 即：FF（HEX）状态字 BCD1 BCD2 BCD3 其中状态字节定义如下：

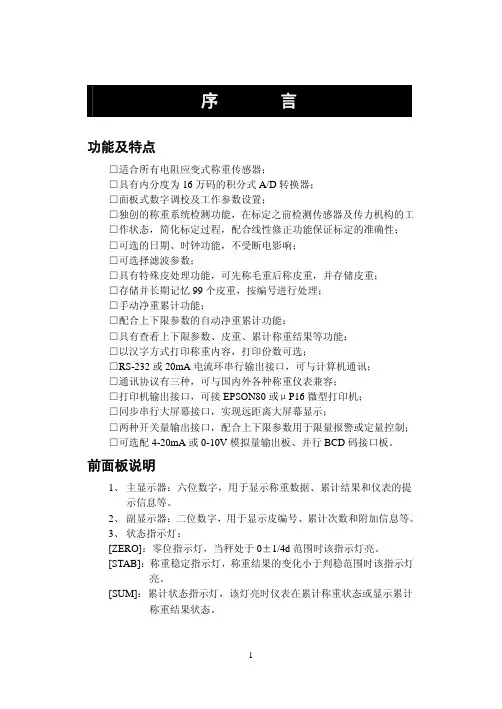

序
言
功能及特点
□适合所有电阻应变式称重传感器； □具有内分度为 16 万码的积分式 A/D 转换器； □面板式数字调校及工作参数设置； □独创的称重系统检测功能，在标定之前检测传感器及传力机构的工 □作状态，简化标定过程，配合线性修正功能保证标定的准确性； □可选的日期、时钟功能，不受断电影响； □可选择滤波参数； □具有特殊皮处理功能，可先称毛重后称皮重，并存储皮重； □存储并长期记忆 99 个皮重，按编号进行处理； □手动净重累计功能； □配合上下限参数的自动净重累计功能； □具有查看上下限参数、皮重、累计称重结果等功能； □以汉字方式打印称重内容，打印份数可选； □RS-232 或 20mA 电流环串行输出接口，可与计算机通讯； □通讯协议有三种，可与国内外各种称重仪表兼容； □打印机输出接口，可接 EPSON80 或μP16 微型打印机； □同步串行大屏幕接口，实现远距离大屏幕显示； □两种开关量输出接口，配合上下限参数用于限量报警或定量控制； □可选配 4-20mA 或 0-10V 模拟量输出板、并行 BCD 码接口板。
示灯亮时，按此键可使主显示回零；还用在清除皮重 或累计称重结果。 [ON/OFF]键：称重状态下，热关机或开机进入称重状态，热关机状态 下，仪表维持自身温度并保留当前的零点、零皮编号 下的皮重、累计称重结果等易丢失的内容。 [TARE]皮重键：实现有关皮重功能。 [G/N]毛重/净重键：可使净重和毛重模式相互转换，净重、毛重状态
上电自动清零 2 RCL ON（有效） RCL OF（无效） 12
清零范围
满量程的 0%~100%
13
后面板插座
Big（大屏幕及 BCD 输出有效） 4-20（4-20mA、1-5V 等输出有效）
6 输出方式 3 0- 10V（0-10V、0-5V、0-20mA 等 14
选择
输出有效）
*插座 6 见第 3 页后面板说明
字节也发送出来，以便接收端检查接收数据的准确性。 其数据格式如下：
其中：起始符为标准 ASⅡ 起始符 02（STX） 状态字 A 定义如下：
D0
0
1
0
1
0
D1
1
1
0
0
1
D2
0
0
1
1
1
小数点位置 × .×
.××
.×××
.××××
D3、D5 为 1（不变） D4、D6 为 0（不变） D7 偶校验
-9-
前面板说明
1、 主显示器：六位数字，用于显示称重数据、累计结果和仪表的提 示信息等。
2、 副显示器：二位数字，用于显示皮编号、累计次数和附加信息等。 3、 状态指示灯： [ZERO]：零位指示灯，当秤处于 0±1/4d 范围时该指示灯亮。 [STAB]：称重稳定指示灯，称重结果的变化小于判稳范围时该指示灯
- 10 -
大屏幕、BCD 板、模拟量及开关量接口的连接
□ 说明 1、 大屏幕显示、开关量输出、模拟量（4-20mA 或 0-10V）输出及 BCD 板
输出接口共用一个 9 孔 D 型插座，其中 1-3 引脚为大屏幕信号或 BCD 板输出信号；4、5、6、9 引脚为开关量信号，7、8 为模拟量输出。 2、 开关量输出集电极（第 5 和 6 引脚）的电流要小于 10mA，配接电阻时 请参考。 3、 开关量的输出要配合上下限参数来使用，当称重低于下限时，B 路开关 量有效；当称重在下限与上限之间时，两路都无效；当称重超过上限 时，A 路开关量有效。 □大屏幕、BCD 板、模拟量及开关量接口的连接 其中开关量输出的连接图如下：
-6-
□ 四线接法
编号 符号 含义
1
2
EX+
电源正
3
4
EX－
电源负
5 SIG+ 信号正
6 SIG－ 信号负
7 89 空 屏蔽线
传感器输入灵敏度
在使用过程中，通过实际输入灵敏度（X′）与仪表输入灵敏度（X=1.1 Μv/d）的比较，可以判断称重系统的设计是否符合要求，当 X′＞1.1μV 时，称重系统的设计符合要求。
中 1-9、11 引脚为打印机接口信号；16-17 引脚为 RS-232 接口信号； 22-23 引脚为 20mA 电流环接口信号；24-25 引脚为打印机接口和 RS-232 接口的公用信号地。 2、 串行口与打印机接口不能同时使用，其工作方式通过工作参数设置选 择。 3、 连线必须按说明严格对应连线，未说明的引脚必须悬空，否则会损坏 仪表。
打印机
EPSON80 μP16 微打 2.1
打印参数
3 打印份数 COPY 1 2 3 4 5 6（份） 2.2
空走纸数 FEED 0~9（行）
2.3
上下限方式 2 U-L ON（有效） U-L OF（无效）
3
上限参数 根据使用需要设置 上下限参数 2 下限参数 根据使用需要设置
3.1 3.2
累计方式
串口方式
2 SER ON（有效）SER OF（无效）
1
数据格式 F1（格式 1）F2（格式 2）
F3（格式 3）
1.1
串口参数
3 波特率
600 1200 2400 4800
1.2
奇偶校验 ODD（奇）EVEN（偶） NON（无）格式 1 有效 1.3
打印方式
2 PRN ON（有效） PRN OF（无效） 2
标定及工作方式参数
□标定参数
符号
Un Pt 1d CP
参数
重量单位 小数点位置
最小分度 最大量程
种类
2 5 6
参数值
1（公斤） 2（吨） 0 0.0 0.00 0.000 0.0000
1 2 5 10 20 50 ≤最小分度×10000
初值
1 0 1 10000
-4-
□工作方式参数
参数 种类
内容
编号
17 18
ASCⅡ符号
0-9 或 空格 0-9
Kg 空格 t
CR LF
ASCⅡ码 30-39 20 30-39 6B 67 20 74 0D 0A
含义 数据 空格 0-9 公斤 吨 回车 换行
注：第 7 位是数据位的符号位，称重值为零时为“+”； 第 8 位没小数点时为空格； 第 9-14 位为称重值（包括小数点）。
指示灯显示也相互转换。 [PRINT]打印键：实现有关打印功能。 [SUM]累计键：实现有关累计功能。 [↑]键：用在键盘输入数据操作和正方向选择每项参数中的不同参数
值。 [↓]键：用在键盘输入数据操作和负方向选择每项参数中的不同参数
值。 [←]键：用在皮编号、工作参数项的选择和键盘输入数据时左移闪烁
格式如下：
D0 毛/净 1-净重 0-毛重
其中数据内容如下：
顺序 ASCⅡ符号 ASCⅡ码
OL
4F 4C
1-2
ST
53 54
US
55 53
3
，
2C
NT
4E 54
4-5
GS
47 53
6
，
2C
+或
2B
7
-
2D
含义 超量 静荷 动荷 分隔符 净重 毛重 分隔符 “+”号 “-”号
顺序 8
9-14 15-16
8.1
追零参数
0.5d 1.0d 1.5d 2.0d 2.5d 2 追零时间
1 SEC（1 秒） 2 SEC（2 秒）
8.2
特殊皮处理 2 STA ON（有效） STA OF（无效） 9
负毛重回零 2 －GO ON（有效） －GO ON（无效） 10
负净重回毛重 2 ―nG ON（有效） ―nG OF（无效） 11
模 拟 输 入 及 A/D 转 换 部 分
内含传感器电源
DC 12V 280mA
输入灵敏度
达到 1.1μV/d
输入阻抗
10MΩ（Min）
零位调整范围
0.2mV~25mV
非线性
0.01% F.S
最高显示精度
1/10000 F.S
A/D 转换方式
积分式
A/D 分辨率
160000（Max）
A/D 转换率
4 次/秒
□如果电压波动幅度大于 10%，必须使用稳压器来稳定电源。 □在雷区使用 GM8803 称重控制器，需安装避雷装置以确保使用安全。
传感器的连接
□ 六线接法
编号 符号 含义
1 EX+ 电源正
2 SN+ 感应正
3 EX－ 电源负
4 SN－ 感应负
5 SIG+ 信号正
6
7 89
SIG－ 空 屏蔽线 信号负
例如：
传感器量程： 100Kg
传感器灵敏度： 3mV/V
