深沟槽钢板桩支护施工安全
深基坑（沟槽）引孔拉森钢板桩支护评审探讨
深基坑（沟槽）引孔拉森钢板桩支护评审探讨拉森钢板桩是一种用振动锤或打桩机将特制的钢板桩压入地下，相互连接成一道板墙，作为深基坑（沟槽）安全施工的临时挡土、挡水支护结构，具有施工简便、速度快、强度高、防渗、可重复利用等优点，在市政工程深基坑（沟槽）支护中广泛应用。
目前，一些施工条件、地质复杂的项目，如钢板桩需穿过卵石层或进入岩层时，一般静压或者锤击打入困难，通常采用引孔施工，这样既能有效解决现场施工难题，也能保证施工进度和安全。
下面以长沙某市政道路工程排水基坑（沟槽）为例，探讨深基坑（沟槽）引孔拉森钢板桩支护评审的方法。
一、工程概况本项目道路全长约 4.155km，与周边水系有直接水力联系，且水量较大。
排水管道设计地面下埋深1.0-7.56米左右，基坑（沟槽）深度范围为2.88-8.25米，均采用开槽埋管。
当3.0≤基坑深度≤5.5m采用放坡开挖（无放坡条件的采用拉森钢板桩支护开挖），基坑深度＞5.5m采用FSP-Ⅳ400*170*15.5型拉森钢板桩围护施工,四周为钢围檩，横向采用钢管钢支撑，间距 6.0m。
根据地质报告，基坑（沟槽）主要涉及土层由上至下分布为各类填土、淤泥、耕植土、粉质粘土、粉质粘土、粉土、粉细砂、卵石、强风化泥质粉砂岩等。
本项目施打需穿过平均厚度2.81m的卵石层，进入强风化泥质粉砂岩1m，打穿机械无法直接打入时，需要先引孔，再施打。
二、项目评审方法（一）拉森钢板桩的型号及参数1.现有的钢板桩分U型、Z型和AS型，其中U型钢板桩使用比较广泛。
常用U型钢板桩型号及参数2.U型钢板桩连接方式如图所示：（二）引孔拉森钢板桩施工工艺钢板桩沉桩前应先试桩，确定最有效的沉桩工艺。
施工中必须采用导桩及导向围檩。
深基坑（沟槽）施工时应开挖一段，施工一段、回填一段，分段长度原则上不大于20m，每层厚度参照支撑竖向间距，对于非淤泥质土每层开挖厚度不得大于1.5m，对于淤泥质土每层开挖厚度不得大于每小段开挖支撑时限且不得大于24小时。

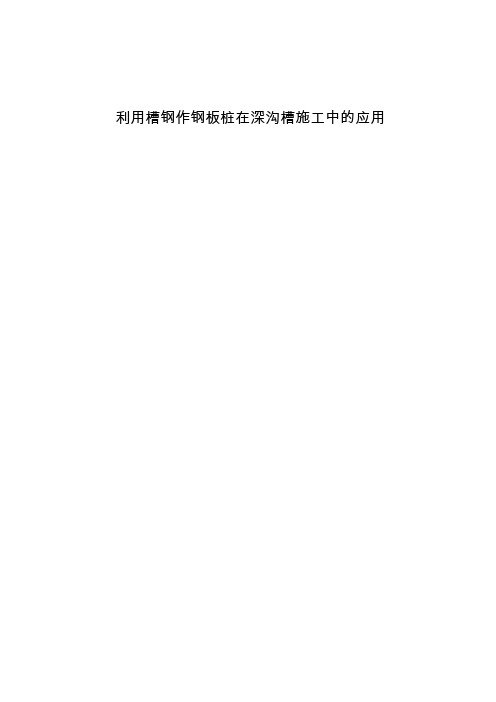

利用槽钢做钢板桩在深沟槽中的应用
利用槽钢作钢板桩在深沟槽施工中的应用北京长城贝尔芬格伯格建筑工程有限公司徐冬雪利用槽钢作钢板桩在深沟槽施工中的应用摘要钢板桩是高层建筑深基坑和较深市政管线沟槽临时挡土的支护结构类型之一，并能起到防水作用。
城市建设的进程越来越快，在施工城市管道过程中，在施工程的安全对周边建筑物和构筑物的影响得到了越来约高的重视。
城区内新建及改建的给排水管道的基槽的安全稳定是保证周围建筑物的首要问题。
目前，而在不易放坡的市政管线深沟槽施工中利用槽型钢板桩进行支护的形式从2001在上海和个别南方城市开始应用。
钢板桩的支撑材料分为槽钢、工字钢和定型钢板桩。
一般桩长10～15m，挖深能达到7～9m。
钢板桩打设的机械与普通打桩机不同，采用EX300型反铲挖掘机改造而成。
采用该种钢板桩施工工艺与其他打桩机相比造价低，施工快等特点。
关键词：槽钢；钢板桩；深基槽一、工程实例1、概况：景德镇西瓜州污水处理厂厂外管网南河段工程全长4510m，目前具备施工条件的有2100m，原招标时考虑用采用沟槽方坡，根据不同土质，坡度要采用1：0.75～1：1。
但由于沟槽深度在5～8m，地下水位较高，工程施工前沿线一侧已做好道路碎石基层及雨水管线，另一侧为蔬菜地，若进行方坡施工将挖除道路的碎石基层、雨水管线和菜地。
势必造成很大的资源浪费同时还要进行比较困难的征地工作。
为此，施工单位根据自身的施工经验提出采用30＃槽钢进行钢板桩支护，以解决破坏道路及征地问题。
同时，可以起到减少土方开挖量和一定防止地下水侵扰的作用。
由于当地没有该类槽钢租赁，从其他地点租赁再加上运输成本会很高。
考虑到该污水厂整个项目全长8 km，其他地点还将要用到。
通过协商由建设单位采购了220吨30＃槽钢，我方租用，能满足100m长度沟槽支护。
完工后还给甲方，这样解决了槽钢的租用问题。
2、钢板桩施工（1）钢板桩加工：槽钢进场时每根12m长，先对其进行加工，将槽钢截割成8m和4m，再将两个4m段焊接在一起。
钢板桩在建筑工程建设深基坑支护中的有效应用
钢板桩在建筑工程建设深基坑支护中的有效应用
钢板桩是一种常用的深基坑支护工具，可在建筑工程建设中起到有效的应用。
以下是一些具体的应用场景和优势：
1. 基坑围护：钢板桩可以用于围护基坑，将地面周围的土壤固定住，防止其崩塌或滑坡，确保施工安全。
2. 土壤挡墙：钢板桩可用于建造土壤挡墙，将土壤分隔开来，防止其滑塌或漏土，尤其对于软土层或水土层较多的地区，具有重要意义。
3. 暂时性支护：钢板桩可用于暂时性地支撑建筑工程施工现场，如沟槽、河流、桥梁等工程，以确保施工安全和工期。
4. 断面尺寸较小：相比其他深基坑支护工具，钢板桩的断面尺寸较小，可以灵活适应不同的施工要求，节省施工空间。
5. 施工速度快：钢板桩可以通过振动或打击等方式快速安装，施工速度较快，适用于大面积或大量用量的基坑支护。
6. 可重复使用：由于钢板桩具有较好的耐久性和稳定性，可以进行多次的拆卸和重复使用，降低了施工成本。
总结来说，钢板桩在建筑工程建设深基坑支护中应用广泛，通过围护基坑、挡土墙、暂时性支撑等功能，可以保证施工的安全和稳定性。
同时，其快速、灵活、可重复使用等优势也使其成为高效的基坑支护工具。
钢板桩支护沟槽开挖施工方案
钢板桩支护沟槽开挖施工方案一、工程概况二、施工组织设计1.施工队伍组建：根据工程规模和施工要求，成立一支由工程经理、技术员、工人等组成的施工队伍，并明确各类人员的职责分工；2.施工物资准备：准备所需材料、设备和工具，并确保施工现场的充足供应；3.现场布置：根据工程需求，合理规划施工现场，并设置施工交通、安全警示标志。
三、安全技术措施1.安全教育：实施安全教育培训，提高施工人员的安全意识；2.安全防护设施：在施工现场周边设置警示标志和警戒线，并配备必要的安全防护设备；3.土方开挖安全：严格按照土方开挖的设计要求和规范进行施工，避免边坡塌方和坑底垮塌事故；4.施工人员安全：施工人员必须佩戴符合要求的安全防护用品，如安全帽、防护服和安全鞋等。
四、主要工作程序1.建立测量控制标志：根据设计要求，在施工现场进行测量控制，并建立测量控制标志；2.土方开挖：按照设计要求，在测量控制标志的基础上进行土方开挖；3.钢板桩安装：在开挖好的土坑中安装钢板桩，保证桩的垂直度和水平度，并根据需要设置纵梁和横梁；4.控制土坑内水位：控制土坑内水位，以确保土方开挖和支护工作的进行；5.转角处理：遇到转角时，根据设计要求进行必要的处理；6.抛石垫底：在桩身下方抛石垫底，以提高桩的稳定性；7.打桩拔桩：按照设计要求，对钢板桩进行打桩和拔桩作业；8.桩体连接：将相邻的钢板桩进行连接，以增加整体稳定性；9.桩顶的加固处理：对桩顶进行加固处理，以确保桩体的整体稳定；10.完成支护工程：完成相关支护工程的施工，包括填筑土方、挖排水沟和设置排水设施等。
五、质量控制1.检查验收：对每一道工序进行检查验收，确保施工质量符合设计要求和规范；2.施工记录：做好施工记录，包括施工过程中的主要技术参数和数据，以备后期参考；3.质量监督：对施工现场进行定期巡视和质量监督，及时纠正施工中出现的质量问题。
六、施工机械设备1.挖掘机：用于土方开挖和辅助施工作业；2.起重机：用于安装钢板桩和抓斗土方处理；3.水泵：用于土方开挖过程中的降水；4.钢板桩振动锤：用于打桩和拔桩作业。
钢板桩支护及沟槽开挖方案
钢板桩支护及沟槽开挖方案一、引言沟槽开挖是建筑施工中常见的作业，而钢板桩支护则是确保沟槽稳定和安全的关键措施之一。
本文将详细介绍钢板桩支护及沟槽开挖方案，以期提供一个可靠的指导，确保施工过程中的顺利进行。
二、钢板桩支护的意义钢板桩支护是一种常见的地下工程支护方式，它通过钢板桩的嵌入和连接，形成一个稳定的结构，以防止土方塌方和沟槽坍塌。
该方法具有施工简便、成本低廉、施工周期短等优点，因此在沟槽开挖中得到广泛应用。
三、钢板桩支护方案1.前期准备：确定沟槽的设计尺寸和深度，选择合适的钢板桩型号和规格。
在施工前，应对施工区域进行勘察，并制定详细的施工计划和安全措施。
2.钢板桩的安装：根据设计要求和现场情况，采用振动或冲击方式将钢板桩嵌入地下，确保桩与土壤之间的紧密连接。
3.桩间连接：相邻钢板桩之间的连接应牢固可靠，采用合适的连接方式，如拼接、焊接等，以确保整个支护结构的稳定性。
4.附属设施设置：根据施工需要，在沟槽两侧设置支撑杆、支撑梁等附属设施，以增强整体的支护效果。
5.施工监测：在施工过程中，应进行实时监测，定期检查支护结构的稳定性和变形情况，并根据需要进行调整和加固。
四、沟槽开挖方案1.确定开挖范围：根据设计要求和现场情况，确定沟槽的开挖范围和尺寸，确保开挖的准确性和一致性。
2.土方开挖：采用机械化开挖方式，如挖掘机、铲车等，按照设计要求逐层逐段进行开挖，同时注意保持挖方坡度的稳定和均匀。
3.土方支护：为了防止挖方塌方和保护施工人员的安全，应对挖方进行支护。
钢板桩支护是一种常见且有效的方式，可根据挖方深度和土质情况选择合适的支护形式。
4.土方处理：挖方结束后，应及时清理挖出的土方，并按照环境保护要求进行处理，以确保施工区域的整洁和安全。
五、总结钢板桩支护及沟槽开挖方案是保证地下工程施工顺利进行的重要措施。
通过合理的钢板桩支护和沟槽开挖方案，可以确保施工过程中的安全性和稳定性，提高工程效率。
因此，在地下工程施工中，应充分考虑钢板桩支护和沟槽开挖方案的设计与实施，以确保工程的质量和安全。
深基坑钢板桩专项方案
一、工程概况本工程位于某市某区，涉及深基坑（沟槽）支护工程。
基坑开挖深度约5米，开挖长度约100米，周边环境复杂，包括住宅区、道路、地下管线等。
为确保基坑开挖及周围环境的安全，特制定本专项施工方案。
二、编制依据1. 《建筑基坑支护技术规范》（JGJ120-2012）2. 《建筑地基基础设计规范》（GB50007-2011）3. 《建筑深基坑支护技术规程》（DB11/818-2013）4. 相关地方标准和规范三、施工组织与部署1. 施工单位应成立专项施工小组，负责本工程深基坑钢板桩支护施工的组织与实施。
2. 施工前，对施工人员进行技术交底，确保施工人员熟悉施工工艺和安全注意事项。
3. 施工过程中，严格执行施工方案，确保施工质量、安全、环保。
四、施工准备1. 材料准备：拉森钢板桩、I25型钢、HM300200型钢、[25槽钢等。
2. 施工设备：挖掘机、吊车、电焊机、振动锤等。
3. 施工人员：项目经理、技术负责人、施工员、质检员等。
五、支护系统设计1. 钢板桩材料：采用拉森SP-钢板桩，长9m，宽度0.4m。
2. 钢板桩支护施工长度按周转考虑，沟槽每次开挖20--40米，回填完成后进行下一段施工。
3. 采用I25型钢作支撑，支撑间距为3m，双层。
HM300200型钢作围檩，采用[25槽钢制作成牛腿焊接在拉森钢板桩上。
4. 内支撑采用I25型钢支撑在围檩上，间距3m。
六、基槽支护施工工艺及工艺要求1. 钢板桩施工：首先，根据设计要求，确定钢板桩的布置方式和施工顺序。
然后，使用振动锤将钢板桩打入土层，确保钢板桩垂直、平整、牢固。
2. 支撑施工：在钢板桩施工完成后，安装I25型钢支撑和HM300200型钢围檩，确保支撑和围檩连接牢固。
3. 内支撑施工：在内支撑和围檩安装完成后，安装I25型钢内支撑，确保内支撑间距符合设计要求。
七、基槽监测措施1. 施工过程中，对基坑周边建筑物、道路、地下管线等进行监测，确保安全。
沟槽开挖钢板桩支护方案
沟槽开挖钢板桩支护方案目录一、前言 (2)1.1 编制依据 (2)1.2 工程概况 (3)二、工程地质与水文条件分析 (4)2.1 地质勘察报告摘要 (5)2.2 水文分析 (6)三、开挖前准备 (7)3.1 临时设施布置 (8)3.2 施工设备选择 (9)四、沟槽开挖方案 (10)五、钢板桩支护结构设计 (11)5.1 支护结构选型 (12)5.2 基坑围护墙体设计 (13)5.3 钢板桩断面设计 (13)5.4 支护结构计算 (15)六、钢板桩施工安装 (16)6.1 钢板桩运输与堆放 (17)6.2 钢板桩插拔施工 (18)6.3 连接件设置 (19)七、基坑监测与应急措施 (20)7.1 基坑监测方案 (21)7.2 应急响应流程 (22)7.3 应急物资准备 (24)八、沟槽开挖及支护施工安全保证措施 (24)8.1 安全控制要点 (25)8.2 安全生产教育培训 (26)8.3 安全检查与隐患排查 (28)九、环境保护与文明施工 (29)9.1 环境保护措施 (30)9.2 文明施工管理 (31)一、前言随着城市建设的不断发展，道路、桥梁、隧道等基础设施的建设日益受到重视。
在这些工程中，沟槽开挖是一项重要的施工环节，而钢板桩支护作为一种常用的结构支撑方式，具有施工周期短、成本低、安全性高等优点，已经广泛应用于各种工程项目中。
本文档旨在为施工单位和设计单位提供一套详细的沟槽开挖钢板桩支护方案，以确保工程质量和安全顺利进行。
本方案首先对钢板桩支护的基本原理和分类进行了介绍，然后根据具体的工程特点和要求，详细阐述了钢板桩的选型、布置、安装、拆除等方面的技术要求和操作方法。
针对可能出现的问题和应对措施，提出了相应的建议和解决方案。
对整个施工过程进行了全面的组织和协调，以确保钢板桩支护工程的顺利实施。
1.1 编制依据设计要求和工程现场实际情况。
为确保施工质量和安全，本方案充分考虑到工程的设计要求，同时结合工程现场的实际情况，确保方案的科学性和实用性。
设备基础深基坑钢板桩围护施工方案
设备基础深基坑钢板桩围护施工方案在城市建设和基础设施建设过程中，深基坑挖掘是一个重要的工程环节。
为了确保基坑的稳定性和安全性，常常需要对基坑进行围护。
本文将介绍设备基础深基坑钢板桩围护的施工方案。
1. 现场勘察和测量在进行深基坑围护施工之前，首先需要进行现场勘察和测量。
通过现场勘察，确定基坑的大小、形状和周围环境情况，为后续施工提供重要数据支持。
2. 材料准备在施工前，需要准备充分的材料。
对于钢板桩围护工程，需要准备符合国家标准的优质钢板桩材料，以及必要的连接件和配件。
3. 施工方案制定根据现场勘察数据和设计要求，制定详细的施工方案。
包括施工工艺流程、施工步骤、安全措施等内容，确保施工过程安全可靠。
4. 沟槽开挖在进行钢板桩围护施工前，需要开挖基坑周边的沟槽，便于后续钢板桩的安装。
在开挖过程中，要注意排水和支护，确保施工安全。
5. 钢板桩安装在沟槽开挖完成后，开始进行钢板桩的安装。
按照设计要求和施工方案，逐步安装钢板桩，同时要检查每根钢板桩的竖直度和水平度。
6. 钢板桩连接和固定钢板桩安装完成后，进行钢板桩之间的连接和固定。
采用适当的连接方式和固定措施，确保钢板桩牢固连接，形成稳定的围护结构。
7. 围护墙板安装钢板桩固定后，进行围护墙板的安装。
选择合适的围护墙板材料，按照设计要求进行安装，形成完整的基坑围护结构。
8. 围护结构检查所有施工完成后，进行围护结构的检查和验收。
检查围护结构是否符合设计要求，是否牢固可靠，确保基坑围护工程质量达标。
结语设备基础深基坑钢板桩围护施工是一个复杂而重要的工程环节，只有严格按照施工方案和要求进行施工，才能确保基坑围护的质量和安全。
希望本文提供的施工方案能够对相关工程的施工提供帮助。
深基坑专项支护方案
深基坑专项⽀护⽅案深基坑专项⽀护⽅案⼀、概况⼆、钢板桩⽀护⽅案⾬⽔管基坑⽀护采⽤钢板桩、IIP型钢围檩加内⽀撑⽀护的⽅案。
钢板桩采⽤与内⽀撑结合可保证不会倾覆破坏，在打完钢板桩之后，在钢板桩顶以下1.0⽶处设置⼀道IIP型钢围檩及直撑。
基坑开挖期间可通过变形观测对钢板桩的位移进⾏有效控制，充分保证基坑安全。
1、钢板桩施⼯⼯序及施⼯⽅法：本⼯程基坑⽀护采⽤9⽶长钢板桩配合内⽀撑进⾏⽀护，钢板桩施打深度根据⾬⽔管基础的不同⽽变化，施⼯机械采⽤40T履带吊车，配合振动锤及200KW专⽤（三相220V）发电机施⼯。
两排钢板桩间距为3⽶。
⽤振动锤打⼊拉森U型III号钢板桩作为围护结构，⽀撑体系采⽤HP300*300型钢⽔平内⽀撑，沿轴线⽅向间距5⽶设⼀道⽀撑，位置距钢板桩顶以下1.0⽶。
内⽀撑与钢板桩之间连接处设置HP300*300型钢围檩，全部采⽤焊接固定。
2、钢板桩矫正、除泥、除锈，在吊机配合下，使⽤千⽄顶、⼤锤和氧⽓、⼄炔等⼯具材料完成包括端部修整、桩体浇曲、扭曲及局部变形矫正、锁⼝变形矫正等矫正内容。
3、按设计长度拼接钢板桩：在吊机配合下，在⼯场或⼯地现场设置平台，将待拼接桩段固定于同⼀轴线，然后采⽤鱼尾板焊接法接桩⾄设计桩长。
4、测量放线，并将轴线延⾄施⼯场外以利于观测和检验。
5、钢板桩打⼊施⼯：为达到基坑⽀护规范要求的各项标准，并按施⼯图要求，施⼯机械采⽤40T履带吊车，配合振动锤及200KW专⽤（三相220V）发电机施⼯，严格控制垂直度，将钢板桩打平基槽地⾯。
6、⼟⽅开挖⾄板桩顶以下1⽶处，进⾏围檩、⽀撑施⼯。
7、围檩制安：围檩及⽀撑设置在板桩墙顶以下0.5⽶处，根据设计位置在钢板桩内壁上焊围檩托架，然后吊装IIP型钢围檩并焊接加固。
8、结构物的施⼯：⼟⽅开挖⾄设计基底后，进⾏换填砂及铺20CM 的碎⽯垫层、再做⾬⽔管基础、管节安装、回填砂等⼯序。
9、钢板桩拔出：采⽤履带吊车，配合振动锤及200KW 专⽤（三相220V ）发电机拔桩。
深基坑钢板桩支护方案
深基坑钢板桩支护方案深基坑是指施工深度较大、直径较小的土建工程，如地下车库、地下商场等。
为了确保施工期间的安全和稳定，深基坑需要采取一定的支护措施。
深基坑支护的主要方法之一是采用钢板桩支护方案。
钢板桩是指由钢制成的具有一定厚度和宽度的板状构件。
钢板桩支护采用垂直沉入地下的方式进行施工，形成一道连续的围护结构，能够有效控制基坑围土的变形和内外水的渗透。
以下是一个使用深基坑钢板桩支护方案的示例：1.前期准备：在深基坑施工前需要进行详细的勘测、设计和计算工作。
确定基坑的尺寸、深度、土质等参数，并进行桩身的强度计算，以确保钢板桩的使用安全。
2.打桩：钢板桩需要垂直插入地下，形成一个沟槽。
桩身下部需要嵌入到坚硬的地层中，以提供足够的支撑力。
桩身的长度应根据基坑的深度和土质进行确定。
3.连接：相邻的钢板桩之间需要进行连接，以形成一个连续的围护结构。
连接方式可以采用平板连接、法兰连接或者焊接连接等。
4.加固：为了增加钢板桩的稳定性，可以在桩身外部加固。
加固物料可以是混凝土、钢筋网或钢管，具体选择需要根据工程情况进行决定。
5.桩间土体处理：钢板桩之间的土体需要进行处理，以控制围护结构的变形。
常用的处理方式包括注浆、挖土、回填等。
6.施工监测：在施工过程中需要进行实时监测，以保证支护结构的稳定性和安全性。
可以采用测量仪器对基坑周边地点的土体压力、位移等进行监测。
7.进一步处理：如果在施工过程中发现钢板桩存在损坏或变形的情况，需要及时采取措施进行修复或加固，以确保支护结构的稳定。
这是一个简要的深基坑钢板桩支护方案，具体的实施需要结合实际情况进行调整和优化。
在选择和设计方案时，需要考虑地质条件、基坑用途、施工周期、经济成本等因素，并进行充分的计算和评估工作。
同时，在施工过程中需要严格按照相关规范操作，确保施工质量和安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
住 房 和城 乡 建 设部 在 《 险 性 危 较大 的分部分项 工程安全管 理办法 》 ｆ 质 ［ ０］７号文 ） 建 ２ ９ ０ ８ 中规 定 ： 挖 开 深度 超过 ３ｍ 含 ３ｍ ，或 虽未 超过 （ ）
３ ｍ但地质条 件和周边 环境复 杂的基
坑 （ ） 护 、降水 工程 ，确定 为危 槽 支 险性较大的分部分项工程范 围，需编
制安全专项施工方案。 目前市政工程
深沟槽 的施工采用最普遍的开挖方式
良好的钢板桩支护措施
一
是槽钢钢板桩支护开挖 。笔者根据多 年来 的工作实践 ，就深沟槽钢板桩支 护施 工过程 中的钢板桩 支护 及开挖 、 排水和监 测等工作 中应采取的安全措 施 ，提出几点建议和意见 。
种 情 况 是 ，在 开挖 过 程 中还 没有
钢板桩支护及土方开挖的安全措施
现在 的深 沟槽 钢 板 桩支 护 开 挖 般 采 取 二 次 开 挖 ，即 上 层 放 坡 、 下层 钢板 桩 支 护 的形 式。开 挖 之前
一
深 沟槽 钢板桩 支护 施 工 的特点 ，提 出土 方 开挖 、排水 、监 测 中 的安 全措施 。
由于软土具有流体 的特性 ，下卧软土 层会在 自重及外荷载作用下产生较大 的流变 、蠕动等 ，并随着 开挖深度的 增加更加明显 ，这就极易造成支护失 稳或坑底大 幅度隆起 。 有些项 目也会采取边开挖边压入
应该先 在 开挖 范 围 内挖 出横 向和纵
向 的探槽 ｆ 约 １ 深 ． ｍ左 右 ） ５ 。探 出 地 下 管 网 的具 体 位 置 并 做 好 标 识 ，
一
第一层开挖后 ，依设定的钢板桩 钢板桩 的方式 ，这种方法容易造成钢 以免受 到 破坏 。第 一 层 开挖 的深度 线 压 入 钢 板 桩 ，压 人 的 深度 依 据 土 质 板桩和钢板桩之间 、钢板桩 和边坡土 般 为 １ ～ ． ｍ ３ｍ，开挖过程 中要根 情况应不得小 于沟槽第二次 开挖深度 壁之间有一定的空隙 ，导致支护结构 ５
在市 政工 程建 设
发 生 的各 类 事 故 中， 深 沟 槽 施 工 事 故 占
９ ０％ 左 右。 本 文 就
挖到槽底钢板桩就 已悬空 ，钢板桩下 面的土颗粒容易随着地下水渗入沟槽
造成塌方 ； 另一种情况是 ，在软土地 区钢板桩没有压入槽底 以下一定的深 度 ，这 时的事故 隐患显得 更为 突出。
一
的深度 ， 第二 次边 开挖边支护 的方式 。 力 ，配电线路应设置漏电保护器 。 沟 槽 。最 好 事 先在 沟 槽 坡 顶 两边 一 钢板桩在压人 的过程 中 ，应 与压人装 对施工人 员要做好充 分的保护措 定 范 围内做好 硬化 处理 ，并 以 １ 。 ． ５ 置连成一体 ，防止失稳 ，沟槽 在开挖 施 ，如必须设 置平稳 、踏步式 的上下 坡 度 外倾 斜 ，设 置好 截 水 沟 ，防止
预案 ； 准备好各类应急救援物资，一旦 发生事故 ，可以及时响应 ，减少损失。
沟槽 施工安全监测
由于沟槽 自开挖时就处于不稳定
撑 ，横撑应与钢板桩垂直并 与钢板桩 连成一体 ，避免受力 或机 械碰撞时产
沟槽排水 安全
状 态 ，支 护结 构 的受力 状态 、大小 、
生滑落 ，导致事故 。 由于沟槽 自开挖 始就处于不稳定状态 ，随着沟槽暴露
的过程 中，在钢板桩脚处应该 留有适 人行扶梯 ； 作业人员严禁酒后或疲劳操 雨水渗入 或流入沟槽 。 当的被动土 区域 。与钢板桩 同时抵 抗 作 ； 必须做好预防基坑坍塌 的各项应急 主动土压力荷载 ，待 支护完 毕后 ，由
人 工 挖 除 。此 时应 注 意边 开 挖 边 支 横
般在沟槽 内进行排 降水 ，（ 沿沟槽 四 会 随时发生事先估 计不到的事故 。这
周 挖 明沟并 每 隔 ３ ０ｍ左 右设 置集 水 就 需 要依 据 沟 槽 级别 对 沟 槽进 行 监
此外 ，在实 际操作 中 ，还需注意 井抽排水 ） 。有流沙的地质情况要实施 测 ，为沟槽施工 和周边环境的安全提 井点降水。 供保证 。保证 沟槽施工监测安全 的项 以下几点安全措施 。 首先 ，在沟槽两侧 不应 留置过 多 的回填土 ，不 宜大型车辆的通行 ，以 在沟槽 的开挖过程 ，支护钢板桩
据土 质情 况 放好 边 坡。 为保 护行 人 的 １ｍ。钢板 桩在压入的过程 中，由 没有受力 ，这就需要及 时用草袋装土 和 操作 人 员 的安 全 ，沟槽 的 周 围应 于摩 阻力 的增加 ，很难打入 。施工过 填 实 ，以免槽壁 的土颗粒随着地下水 设置不低于 １ ． ｍ的硬质 防护栏 杆并 程中若是压人一定的深度后 就不再压 的渗入致使沟槽上面两边开裂 。 ２ 设置安全标 识。 人 ，这 就必然存 在一 定 的事 故隐 患。 般钢板桩都是一 次性压人设定
深沟 槽钢板桩 支 护施 工安全
０ 武汉汉阳市政建设集团公司 罗 艳明
随着城 市建设 的发展 ，市政工程
的深沟槽越来越多 ，施工难度也越来 越大。在市政工程建设 发生的各类事
故 中，深沟槽施工事故 占 ９ ％左 右。 ０ 这一施工项 目中的重大事故 隐患 已经
成为施工技术人员亟需重视的问题 。
垫层应该随沟槽 的开挖 同时进行 ，以 免造成沟槽 的失稳 。
位移变形 ，都 随着开挖深度的增加而
在进行 深沟槽作业 时 ，沟槽 排水 增加 。对 于软土质 ，沟槽暴露时 间越
时间越久 ，变形 就越 大 。所 以基础 、 相 当重要。当沟槽有支护结构 围护时 ，
一
久 ，沟槽 支护体 系 的位移 变形 越大 ，
内外 形成水头差 ，地下水 会在动水压
目和方 法 有 以下 几种 。
支护结构 （顶部 用水 免 增 加 荷 载 。距 槽边 １ｍ 范 围 内严 力的作用下 向沟槽 内流动。 当槽壁上 移 、沉 降 １ 禁堆 土 ，１ ３ｍ范 围内堆 土高度不超 的土颗粒随水一起 流动时 ，就要引起 准仪 器测 出其高程 ，并用钢尺测 出其 ～ 过 １ ． ｍ，３ ５ｍ范 围 内堆 土 高 度 不 高度 的重视 ，注 意避免管涌和流沙现 与沟槽外 的某 固定点 的距离 。通过距 ５ － 超过 ２５ｍ。大型 车辆通 过 时 ，离槽 象。若有此类现象 ，可用麻袋或其他 离 的变化来 监测它的变形 。 ． 边距离应不小 于 ４ｍ。 设置专用的防水导线，水泵的负荷线必
