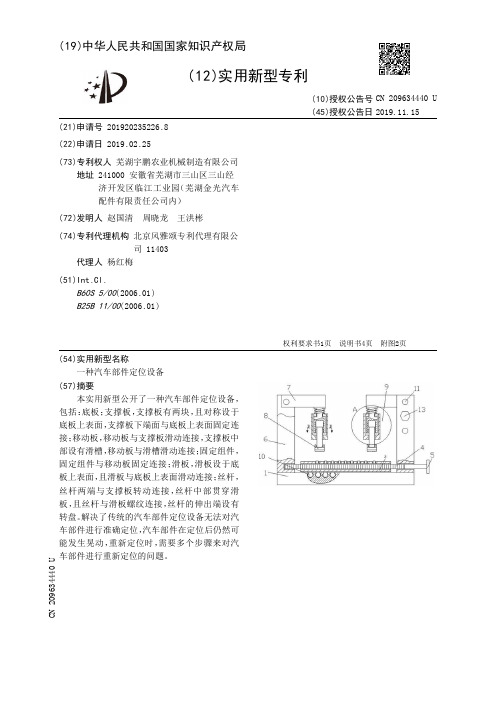

【CN209634440U】一种汽车部件定位设备【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920235226.8(22)申请日 2019.02.25(73)专利权人 芜湖宇鹏农业机械制造有限公司地址 241000 安徽省芜湖市三山区三山经济开发区临江工业园(芜湖金光汽车配件有限责任公司内)(72)发明人 赵国清 周晓龙 王洪彬 (74)专利代理机构 北京风雅颂专利代理有限公司 11403代理人 杨红梅(51)Int.Cl.B60S 5/00(2006.01)B25B 11/00(2006.01)(54)实用新型名称一种汽车部件定位设备(57)摘要本实用新型公开了一种汽车部件定位设备,包括:底板;支撑板,支撑板有两块,且对称设于底板上表面,支撑板下端面与底板上表面固定连接;移动板,移动板与支撑板滑动连接,支撑板中部设有滑槽,移动板与滑槽滑动连接;固定组件,固定组件与移动板固定连接;滑板,滑板设于底板上表面,且滑板与底板上表面滑动连接;丝杆,丝杆两端与支撑板转动连接,丝杆中部贯穿滑板,且丝杆与滑板螺纹连接,丝杆的伸出端设有转盘。
解决了传统的汽车部件定位设备无法对汽车部件进行准确定位,汽车部件在定位后仍然可能发生晃动,重新定位时,需要多个步骤来对汽车部件进行重新定位的问题。
权利要求书1页 说明书4页 附图2页CN 209634440 U 2019.11.15C N 209634440U权 利 要 求 书1/1页CN 209634440 U1.一种汽车部件定位设备,其特征在于,包括:底板(1);支撑板(6),所述支撑板(6)有两块,且对称设于底板(1)上表面,所述支撑板(6)下端面与底板(1)上表面固定连接;移动板(7),所述移动板(7)与支撑板(6)滑动连接,所述支撑板(6)中部设有滑槽,所述移动板(7)与滑槽滑动连接;固定组件(9),所述固定组件(9)与移动板(7)固定连接;滑板(2),所述滑板(2)设于底板(1)上表面,且滑板(2)与底板(1)上表面滑动连接;丝杆(4),所述丝杆(4)两端与支撑板(6)转动连接,丝杆(4)中部贯穿滑板(2),且丝杆(4)与滑板(2)螺纹连接,所述丝杆(4)的伸出端设有转盘(5)。

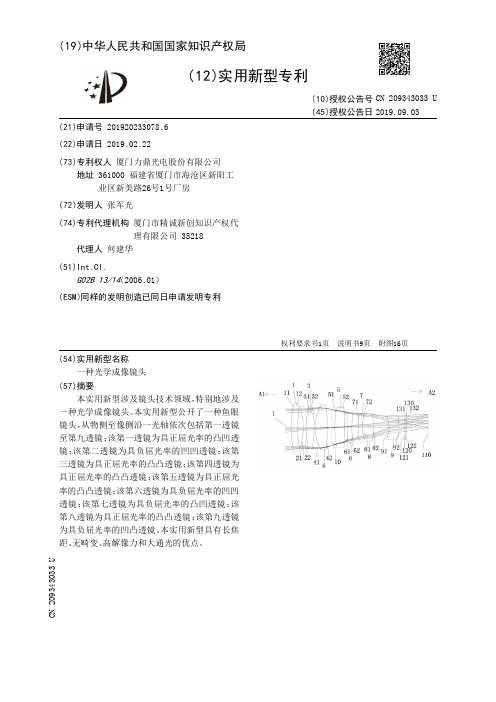

【CN209343033U】一种光学成像镜头【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920233078.6(22)申请日 2019.02.22(73)专利权人 厦门力鼎光电股份有限公司地址 361000 福建省厦门市海沧区新阳工业区新美路26号1号厂房(72)发明人 张军光 (74)专利代理机构 厦门市精诚新创知识产权代理有限公司 35218代理人 何建华(51)Int.Cl.G02B 13/14(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种光学成像镜头(57)摘要本实用新型涉及镜头技术领域,特别地涉及一种光学成像镜头。
本实用新型公开了一种鱼眼镜头,从物侧至像侧沿一光轴依次包括第一透镜至第九透镜;该第一透镜为具正屈光率的凸凹透镜;该第二透镜为具负屈光率的凹凹透镜;该第三透镜为具正屈光率的凸凸透镜;该第四透镜为具正屈光率的凸凸透镜;该第五透镜为具正屈光率的凸凸透镜;该第六透镜为具负屈光率的凹凹透镜;该第七透镜为具负屈光率的凸凹透镜;该第八透镜为具正屈光率的凸凸透镜;该第九透镜为具负屈光率的凹凸透镜。
本实用新型具有长焦距、无畸变、高解像力和大通光的优点。
权利要求书1页 说明书9页 附图16页CN 209343033 U 2019.09.03C N 209343033U权 利 要 求 书1/1页CN 209343033 U1.一种光学成像镜头,其特征在于:从物侧至像侧沿一光轴依次包括第一透镜、第二透镜、第三透镜、第四透镜、第五透镜、第六透镜、第七透镜、第八透镜和第九透镜;该第一透镜至第九透镜各自包括一朝向物侧且使成像光线通过的物侧面以及一朝向像侧且使成像光线通过的像侧面;该第一透镜具正屈光率,该第一透镜的物侧面为凸面,该第一透镜的像侧面为凹面;该第二透镜具负屈光率,该第二透镜的物侧面为凹面,该第二透镜的像侧面为凹面;该第三透镜具正屈光率,该第三透镜的物侧面为凸面,该第三透镜的像侧面为凸面;该第四透镜具正屈光率,该第四透镜的物侧面为凸面,该第四透镜的像侧面为凸面;该第五透镜具正屈光率,该第五透镜的物侧面为凸面,该第五透镜的像侧面为凸面;该第六透镜具负屈光率,该第六透镜的物侧面为凹面,该第六透镜的像侧面为凹面;该第七透镜具负屈光率,该第七透镜的物侧面为凸面,该第七透镜的像侧面为凹面;该第八透镜具正屈光率,该第八透镜的物侧面为凸面,该第八透镜的像侧面为凸面;该第九透镜具负屈光率,该第九透镜的物侧面为凹面,该第九透镜的像侧面为凸面;该光学成像镜头具有屈光率的透镜只有上述九片。

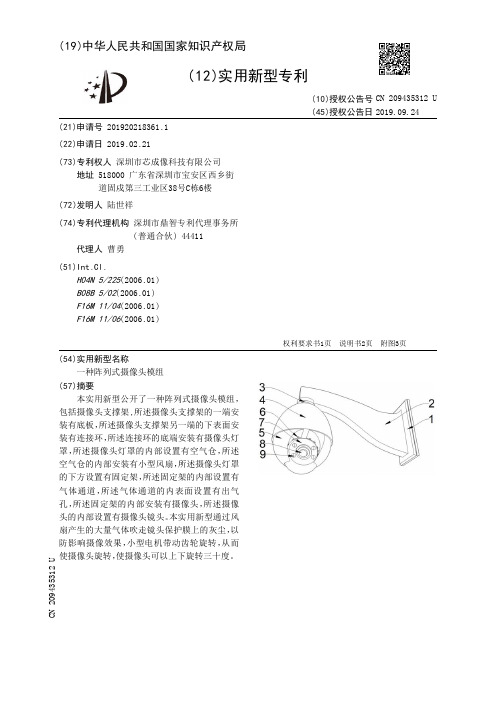

【CN209435312U】一种阵列式摄像头模组【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920218361.1(22)申请日 2019.02.21(73)专利权人 深圳市芯成像科技有限公司地址 518000 广东省深圳市宝安区西乡街道固戍第三工业区38号C栋6楼(72)发明人 陆世祥 (74)专利代理机构 深圳市鼎智专利代理事务所(普通合伙) 44411代理人 曹勇(51)Int.Cl.H04N 5/225(2006.01)B08B 5/02(2006.01)F16M 11/04(2006.01)F16M 11/06(2006.01)(54)实用新型名称一种阵列式摄像头模组(57)摘要本实用新型公开了一种阵列式摄像头模组,包括摄像头支撑架,所述摄像头支撑架的一端安装有底板,所述摄像头支撑架另一端的下表面安装有连接环,所述连接环的底端安装有摄像头灯罩,所述摄像头灯罩的内部设置有空气仓,所述空气仓的内部安装有小型风扇,所述摄像头灯罩的下方设置有固定架,所述固定架的内部设置有气体通道,所述气体通道的内表面设置有出气孔,所述固定架的内部安装有摄像头,所述摄像头的内部设置有摄像头镜头。
本实用新型通过风扇产生的大量气体吹走镜头保护膜上的灰尘,以防影响摄像效果,小型电机带动齿轮旋转,从而使摄像头旋转,使摄像头可以上下旋转三十度。
权利要求书1页 说明书2页 附图3页CN 209435312 U 2019.09.24C N 209435312U权 利 要 求 书1/1页CN 209435312 U1.一种阵列式摄像头模组,包括摄像头支撑架(2),其特征在于:所述摄像头支撑架(2)的一端安装有底板(1),所述摄像头支撑架(2)另一端的下表面安装有连接环(3),所述连接环(3)的底端安装有摄像头灯罩(4),所述摄像头灯罩(4)的内部设置有空气仓(13),所述空气仓(13)的内部安装有小型风扇(14),所述摄像头灯罩(4)的下方设置有固定架(5),所述固定架(5)的内部设置有气体通道(10),所述气体通道(10)的内表面设置有出气孔(6),所述固定架(5)的内部安装有摄像头(7),所述摄像头(7)的内部设置有摄像头镜头(8),所述摄像头(7)的上表面安装有红外线灯(9),所述摄像头(7)的上方安装有齿轮(11),所述齿轮(11)的一端安装有小型电机(12)。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920241968.1
(22)申请日 2019.02.26
(73)专利权人 上海申克机械有限公司
地址 201900 上海市宝山区宝山城市工业
园区丰翔路1111号
(72)发明人 杨卓 周益高 季后红
(74)专利代理机构 上海段和段律师事务所
31334
代理人 李佳俊 郭国中
(51)Int.Cl.
G06T 7/80(2017.01)
(54)实用新型名称
汽车前摄像头手动标定装置
(57)摘要
本实用新型涉及汽车驾驶辅助检测技术领
域内的一种汽车前摄像头手动标定装置,包括:
定位组件、框架组件和目标板;所述定位组件包
括定位孔板、导向辊,所述定位孔板、所述导向辊
定于地面上;所述框架组件包括底座、脚轮、支撑
座、高度调节组件和型材框架,所述底座、所述脚
轮、所述支撑座、和所述型材框架依次连接;所述
目标板安装在所述型材框架上。
本实用新型标定
装置具有结构简单,成本低,能够完成试制总装
车间和产能较小总装车间的汽车前摄像头的标
定。
权利要求书1页 说明书3页 附图1页CN 209343405 U 2019.09.03
C N 209343405
U
权 利 要 求 书1/1页CN 209343405 U
1.一种汽车前摄像头手动标定装置,其特征在于,包括:定位组件、框架组件和目标板;
所述定位组件包括定位孔板(1)、导向辊(3),所述定位孔板(1)与所述导向辊(3)固定于地面上;
所述框架组件包括底座(4)、脚轮(5)、支撑座(6)、高度调节组件(7)和型材框架(8),所述底座(4)、所述脚轮(5)、所述支撑座(6)和所述型材框架(8)依次连接;所述目标板(9)安装在所述型材框架(8)上。
2.根据权利要求1所述的汽车前摄像头手动标定装置,其特征是,所述目标板(9)上设置有水平调节组件(10),所述水平调节组件用于水平方向调节所述目标板(9)。
3.根据权利要求2所述的汽车前摄像头手动标定装置,其特征是,所述水平调节组件(10)水平调节所述目标板(9)使其倾斜角度≤0.15°。
4.根据权利要求3所述的汽车前摄像头手动标定装置,其特征是,所述目标板(9)设置有水平仪(11),所述水平仪(11)为尺式水平仪。
5.根据权利要求4所述的汽车前摄像头手动标定装置,其特征在于,所述目标板(9)采用蜂窝铝板。
6.根据权利要求1所述的汽车前摄像头手动标定装置,其特征是,所述支撑座(6)与所述型材框架(8)通过高度调节组件(7)连接,所述高度调节组件(7)用于垂直方向调节型材框架(8)的高度。
7.根据权利要求6所述的汽车前摄像头手动标定装置,其特征是,所述高度调节组件
(7)垂直方向调节型材框架(8)的高度范围为1100mm-1500mm。
8.根据权利要求7所述的汽车前摄像头手动标定装置,其特征在于,所述高度调节组件(7)采用手动驱动,滑轨导向。
9.根据权利要求1所述的汽车前摄像头手动标定装置,其特征是,所述型材框架(8)为铝合金型材框架。
2。
