数控技术复习题及参考答案
数控技术复习题及参考答案
《数控技术》课程复习资料一、填空题：1.数控机床是用数字化代码来控制的相对运动，从而完成零件的加工。
2.所谓“插补”就是指在一条已知起点和终点的曲线上进行的过程。
3.对刀操作就是确定和之间关系的操作。
4.直流伺服电动机的控制特性是指其速度随化的特性，而其机械特性是指其速度随变化的特性。
5.刀具在机床上的位置是由的位置来表示的。
6.JB3051-82规定，数控机床坐标轴和方向是基于固定，移动。
7.数控机床上采用的导轨主要有、、等三种形式。
8.用逐点比较法插补直线OA，其起点坐标为O（0，0），终点坐标A（5，8），若采用插补的总步数作为终点减法计数器J E的初始值，即J E＝。
在插补过程中，每进给一步，计数器J E减1,当J E＝时，到达终点，停止插补。
9.光栅作为位移传感器，其高精度源于的莫尔条纹的和两大效应。
若光栅距为0.01mm，两块光栅之间的夹角为0.057°，则莫尔条纹宽度约为。
10.数控机床一般由控制介质、、测量装置和机械本体五个部分组成。
C系统软件必须完成和两大任务。
12.步进电机的“失步”现象有两种表现形式，即和。
13.刀具在机床上的位置是由的位置来表示的。
14.在CNC软件中资源分时共享要解决的问题是各任务何时占用CPU以及占用时间的长短，解决的办法是和相结合。
15.数控机床伺服驱动系统是指以机床移动部件的和作为控制量的自动控制系统，又称为拖动系统。
16.若三相步进电机（三相绕组分别为A、B、C），请写出三相六拍工作方式的通电顺序：。
17.对于第四象限逆圆弧来说，当F≥0时其进给方向为，偏差计算公式为。
18.数控机床的脉冲当量是指。
19.数控技术是指用对机床运动及其加工过程进行自动控制的一种方法。
20.从CNC系统使用的微机及结构来分，CNC系统的硬件结构一般分为：和结构两大类。
21.改变，不改变加工程序，就可以实现同一轮廓的粗、精铣加工。
22.数控机床按伺服系统的控制方式可分为、和。
答案版《数控技术》复习题
一、单项选择题1.在逐点比较法圆弧插补中，若偏差函数大于零，则刀具位于( B )A.圆B.圆外C.圆内D.圆心2.第一象限的一段圆弧AB的起点坐标为(0，5)，终点坐标为(5，0)，采用逐点比较法顺圆插补完这段圆弧时，沿两坐标轴走的总步数是( B )A.5B.10C.15D.203.脉冲增量插补法适用于( A )A.以步进电机作为驱动元件的开环数控系统B.以直流电机作为驱动元件的闭环数控系统C.以交流电机作为驱动元件的闭环数控系统D.以直线或交流电机作为驱动元件的闭环数控系统4.数控机床有不同的运动形式，需要考虑工件与刀具相对运动关系及坐标系方向，编写程序时，采用（）的原则编写程序。
A.刀具固定不动，工件移动B. 工件固定不动，刀具移动C.分析机床运动关系后再根据实际情况定D. 由机床说明书说明5.( )是无法用准备功能字G来规定或指定的。
A.主轴旋转方向B.直线插补C.刀具补偿D.增量尺寸6、.基于教材JB3298—83标准，一般表示逆圆插补的G功能代码是( C )A.G02B.G01C.G03D.G047、.在确定数控机床坐标系时，首先要指定的是( )A.X轴B.Y轴C.Z轴D.回转运动的轴8、.根据加工零件图样选定的编制零件程序的原点是（）A 机床原点B编程原点C加工原点D刀具原点9、.下列刀具中，（）的刀位点是刀头底面的中心。
A. 车刀B.镗刀C. 立铣刀D. 球头铣刀10、对步进电机驱动系统，当输入一个脉冲后，通过机床传动部件使工作台相应地移动一个( D )A.步距角B.导程C.螺距D.脉冲当量11、.步进电动机转子前进的步数多于电脉冲数的现象为( C )A.丢步B.失步C.越步D.异步12、.若数控冲床的快速进给速度v=15m／min，快进时步进电动机的工作频率f=5000Hz，则脉冲当量为( C )A.0.01mmB.0.02mmC.0.05mmD.0.1mm13、.与交流伺服电机相比，直流伺服电机的过载能力( B )A.差B.强C.相当D.不能比较14、.直接数控系统又称为群控系统，其英文缩写是( B )CB.DNCC.CIMSD.FMS15、、根据控制运动方式不同，机床数控系统可分为( ) BA、开环控制系统、闭环控制系统和半闭环控制系统B、点位控制系统和连续控制系统C、多功能数控系统和经济型数控系统D、NC系统和CNC系统16、、数控机床的优点是( ) DA、加工精度高、生产效率高、工人劳动强度低、可加工复杂面、减少工装费用B、加工精度高、生产效率高、工人劳动强度低、可加工复杂面、工时费用低C、加工精度高、专用于大批量生产、工人劳动强度低、可加工复杂面、减少工装费用D、加工精度高、生产效率高、对操作人员的技术水平要求高、可加工复杂型面、减少工装费17、、每次通电之后，都要让刀具返回：( )A、刀位点B、换刀点C、机械原点D、参考点18、、车削加工程序中，直线插补指令为( )A、G00B、G01C、G32D、G0219、使用G71指令车削的路径必须是( )，即不可有内凹的轮廓外形。
数控技术复习题及参考答案
1填空题1、 数控机床坐标系采用的是 右手笛卡尔直角 坐标系。
2、 数控机床坐标系的正方向规定为 增大刀刀具与工件距离的方向 。
3、 数控机床坐标系中Z 轴的方向指的是 与主轴平行 的方向，其正方向是 刀具远离工件的方向 。
4、 数控机床中旋转坐标有 A 轴、 B 轴、 C 轴，其正方向的判断是用 右手螺旋定则 。
5、 数控车床中X 轴的方向是 工件的径向 ，其正方向是 远离工件的方向 。
6、 数控机床坐标系一般可分为 机床坐标系 和 工件坐标系 两大类。
7、 数控机床坐标系按坐标值的读法不同可分为 绝对坐标系 和 增量坐标系 。
8、 在绝对坐标系中所有刀具运动轨迹的坐标值都以 坐标原点 为计算基准，而增量坐标系中所有运动轨迹的坐标值都相对 前一位置 进行计算的。
9、 数控系统的插补是指根据给定的 数学函数 ，在理想的轨迹和轮廓上的已知点之间进行 数据密化处理 的过程。
10、大多数数控系统都具有的插补功能有 直线插补和圆弧插补 。
11、插补的精度是以 脉冲当量 的数值来衡量的。
12、所谓脉冲当量是指 数控装置发出一个脉冲信号机床执行部件的位移量。
13、数控机床插补过程中的四个节拍是： 偏差差别 、 坐标进给 、 偏差计算 、 终点差别 。
14、插补过程中终点判别的具体方法有： 单向一、计数 、 双向计数 、 分别计数 。
15、数控编程是从 零件图样 到获得 数控机床所能识别的数控加工程序 的全过程。
16、数控编程的步骤有 工艺分析、数值计算、编写程序单、程序输入、程序检验和首件加工。
17、数控机床程序段的格式有 固定程序段格式 和 可变程序段格式 。
18、数控机床的编程方法有 手动编程 和 自动编程 。
19、以下指令的含义：G00 快速点定位 ；G01 直线插补 ；G02 顺时针圆弧插补 ；G03 逆时针圆弧插补 。
20、准备功能G 代码有 模态代码 和 非模态代码 两大类。
二、判断题1、 数控加工程序是由若干程序段组成，而且一般常采用可变程序进行编程。
数控技术复习题及参考答案
三、简答题
1、绝对坐标系和增量坐标系的区别是什么？举例说明。
答：在绝对坐标系中所有刀具运动轨迹的坐标值都以坐标原点为计算基准，而增量坐标系中所有运动轨迹的坐标值都相对前一位置进行计算的。
2、插补的定义。
答：数控系统的插补是指根据给定的数学函数，在理想的轨迹和轮廓上的已知点之间进行数据密化处理的过程。
8、数控车床的坐标轴是怎样规定的？试按右手笛卡尔坐标系确定数控车床中Z轴和X轴的位置及方向。
答：数控车床的坐标轴是用右手笛卡尔直角坐标系确定的。
Z轴的方向是主轴轴线的方向，其正方向是刀具远离工件的方向。
X轴的方向是垂直主轴轴线的方向，其正方向是刀具远离工件的方向。
9、制定加工方案的要求是什么？
答：制定加工方案的要求有：
11、插补的精度是以脉冲当量的数值来衡量的。
12、所谓脉冲当量是指数控装置发出一个脉冲信号机床执行部件的位移量。
13、数控机床插补过程中的四个节拍是：偏差差
别、坐标进给、偏差计算、终点差别。
14、插补过程中终点判别的具体方法有：单向一、计
数、双向计数、分别计数。
15、数控编程是从零件图样到获得数控机床所能识别的数控加工程序的全过程。
16、数控铣加工中，进退刀位置应选在合适的位置，以保证加工质量。
（√）
17、工作坐标系是编程时使用的坐标系，故又称为编程坐标
系。（√）
18、数控机床坐标系是机床固有的坐标系，一般情况下不允许用户改动。
（√）（√）19、机床参考点是数控机床上固有的机械原点，该点到机床坐标原点在进给坐标轴方向上的距离可以在机床出厂时设定。（√）20、对于既有铣面，又有镗孔的工件，一般先铣面后镗
5、绝对值方式是指控制位置的坐标值均以机床某一固定点为原点来计算计数长度。（√）
数控基础试题及答案
数控基础试题及答案一、单项选择题（每题2分，共10分）1. 数控机床的控制精度主要取决于（）。
A. 机床的刚性B. 机床的精度C. 伺服系统的精度D. 刀具的精度答案：C2. 数控编程中，G代码用于（）。
A. 表示刀具半径补偿B. 表示固定循环C. 表示机床坐标系D. 表示程序段结束答案：C3. 在数控车床上，刀具沿Z轴移动的指令是（）。
A. G00B. G01C. G02D. G03答案：B4. 数控机床的伺服系统通常包括（）。
A. 驱动器和电机B. 传感器和控制器C. 控制器和电机D. 驱动器和传感器答案：A5. 数控机床的刀具补偿功能主要用于（）。
A. 调整刀具长度B. 调整刀具半径C. 调整刀具角度D. 调整刀具位置答案：B二、多项选择题（每题3分，共15分）1. 数控机床的主要组成部分包括（）。
A. 床身B. 数控系统C. 伺服系统D. 刀具库答案：ABC2. 数控编程中，以下哪些是常用的编程指令（）。
A. G代码B. M代码C. T代码D. S代码答案：ABC3. 数控机床的加工精度受哪些因素影响（）。
A. 机床的刚性B. 刀具的磨损C. 机床的热变形D. 操作者的技术水平答案：ABC4. 数控机床的伺服系统的作用是（）。
A. 驱动机床运动B. 控制机床速度C. 保证加工精度D. 监测机床状态答案：ABC5. 数控机床的刀具补偿功能可以用于（）。
A. 补偿刀具磨损B. 补偿刀具长度C. 补偿刀具半径D. 补偿刀具角度答案：ABC三、判断题（每题1分，共10分）1. 数控机床的控制精度只与伺服系统的精度有关。
（）答案：×2. 数控编程中，G代码和M代码都可以表示机床的固定循环。
（）答案：×3. 在数控车床上，G00指令用于快速定位。
（）答案：√4. 数控机床的伺服系统不包括传感器。
（）答案：×5. 数控机床的刀具补偿功能不能用于调整刀具长度。
（）答案：×6. 数控机床的加工精度只与机床的刚性有关。
数控技术基础课程复习题及答案第三章 数控机床的操作
第三章数控机床的操作一、选择题1、回零操作就是使运动部件回到( B )。
A) 机床坐标系原点B) 机床的机械零点C)工件坐标的原点。
2 、在 CRT/MDI 面板的功能键中，显示机床现在位置的键是( A )。
A) POS B) PRGRM C) OFSET3 、数控机床操作时，每起动一次，只进给一个设定单位的控制称为( A )。
A) 单步进给B) 点动进给C) 单段操作4 、设置零点偏置 (G54-G59)是从( C )输入。
A) 程序段中B) 机床操作面板C) CNC控制面板5 、数控机床工作时，当发生任何异常现象需要紧急处理时应启动( C )。
A) 程序停止功能B) 暂停功能C) 紧停功能二、填空题1 、连续自动加工或模拟加工工件的操作，在( 自动 )工作方式下进行。
2 、没有手轮时，手动控制机床到达机床或工件坐标系中的某一位置点的操作，在( MDI )工作方式下进行。
3 、机床开机后，一般应先进行( 回参考点 )操作。
4 、程序单段运行方式，一般是在什么时候使用( 首件试切加工 )。
5、为了保障人身安全，在正常情况下，电气设备和安全电压规定为 ( 36V )。
三、判断题1、安全管理是综合考虑“物”的生产管理功能和“人”的管理，目的是生产更好的产品。
( √ )2、若 CNC铣床长时间不使用，宜适时开机以避免NC资料遗失。
( √ )3、数控机床中MDI是机床诊断智能化的英文缩写。
( × )4、在机床接通电源后，通常都要做回零操作，使刀具或工作台退离到机床参考点。
( √ )5、回归机械原点之操作，只有手动操作方式。
( × )6、G01的进给速率，除F值指定外，亦可在操作面板调整旋钮变换。
( √ )7、加工中心通电后手动回参考点时，若某轴在回零前已在零点，这时此轴可不必再回零。
( × )8、刀具补偿工能包括刀补的建立、刀补的执行和刀补的取消三个阶段。
( √ )9、轮廓加工中，在接近拐角处应适当降低切削速度，以克服“超程”或“欠程”现象。
数控技术考证试题及答案
数控技术考证试题及答案一、选择题1. 数控机床的数控系统通常由哪三个部分组成？A. 伺服系统、控制系统、驱动系统B. 伺服系统、控制系统、测量系统C. 伺服系统、控制系统、输入/输出系统D. 控制系统、驱动系统、输入/输出系统答案：C2. 下列哪个不是数控编程中常用的编程代码？A. G00B. M05C. T01D. S01答案：B二、填空题1. 数控机床的坐标系中，X轴通常表示_______方向，Y轴表示_______方向。
答案：水平，垂直2. 数控编程中，G代码用于_______，M代码用于_______。
答案：控制机床的运动，控制机床的辅助功能三、判断题1. 数控机床的精度只与机床本身的制造精度有关。
（）答案：错误2. 数控编程中的绝对编程方式是指工件坐标系的原点固定不变。
（）答案：正确四、简答题1. 简述数控机床的维护要点。
答案：数控机床的维护要点包括定期清洁、润滑、检查电气连接、校准机床精度等。
2. 描述数控编程中的循环指令的作用及其优点。
答案：循环指令用于重复执行一系列相同的加工动作，其优点包括提高编程效率、减少编程时间、确保加工过程的一致性。
五、计算题1. 已知数控机床的X轴和Y轴的最大移动速度分别为20m/min和15m/min，计算当两轴同时以最大速度移动时，机床的对角线移动速度。
答案：根据勾股定理，对角线速度 \( V = \sqrt{20^2 + 15^2} \) m/min ≈ 25m/min。
六、操作题1. 根据给定的工件图纸，编写一段数控程序来加工工件的外圆。
答案：[此处应根据具体的工件图纸编写相应的数控程序代码]七、案例分析题1. 分析数控机床在加工过程中出现振动的原因，并提出解决方案。
答案：振动的原因可能包括刀具不匹配、切削参数不当、机床刚性不足等。
解决方案包括选择合适的刀具、调整切削参数、增强机床刚性等。
八、论述题1. 论述数控技术在现代制造业中的重要性及其发展趋势。
数控技术考试试卷(附答案)
一、填空题（每空1分，共22分）1、按控制运动的方式分类,数控机床可分为点位控制数控机床、点位直线控制数控机床和轮廓控制数控机床等三种。
2、卡盘式数控车床适合车削（3）盘类，而顶尖式数控车床适合车削较长的轴类.3、当数控装置的程序存储空间较小时,为实现程序的连续执行与加工,常采用（5）DNC 或（6) 通信输入程序输入方式。
4、数控加工时对刀点设置的原则为：便于数值计算和简化程序编制、(7）易于找正并在加工过程中便于检查、（8）引起的加工误差小。
5、在MC加工时,常用的高性能刀具材料有硬质合金刀具(涂层）、（9）立方氮化硼刀具和（10) 金刚石刀具等。
6、与数控电火花成形加工相比较,数控电火花线切割加工改善的主要两个方面为(11）不用成形电极和(12）加工效率高（比电火花成形机床操作更方便.7、衡量数控机床可靠性的指标有(13）MTBF 和（14）A 。
8、数控机床的维修包含（15）日常性维护与保养和（16）故障维修两方面内容。
9、数控机床的安装调试工作有（17) 准备工作、(18配合工作和（19）组织工作等。
10、数控程序的代码标准常用的有（20）ISO 和（21）EIA 两种，其中应用广泛的为（22）ISO 代码标准.二、选择题:下列各题的选项中有一个或多个是正确的,请将其代号填入括号中。
（每题2分,共16分）1、在数控加工工序卡中，应包括（）等内容。
A．编程原点与对刀点 B．编程简要说明C．工艺过程安排 D．数控切削用量2、数控车削螺纹时，为保证车出合格的螺纹，应（）.A．增加刀具引入距离 B．不需要刀具引入/引出距离C．增加螺纹长度 D．增加刀具引出距离3、当用于数控机床的调试及对刀时，其工作方式为（）。
A．单段 B．手动 C．步进 D．手动攻丝4、对于高度较大且加工表面较多的箱体类零件，一般选用（ )。
A．立式MC B．卧式MC C．普通数控铣床5、对于中大型加工中心，其换刀方式一般采用（）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

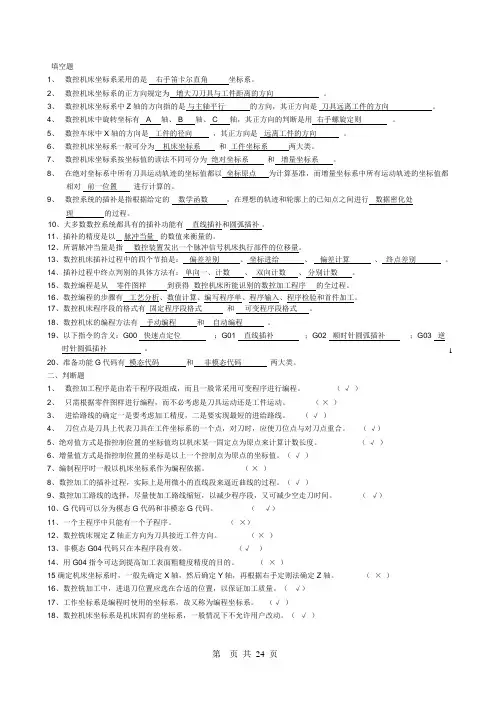

填空题
1、数控机床坐标系采用的是右手笛卡尔直
角坐标系。
2、数控机床坐标系的正方向规定为增大刀刀具与工件距离的方向。
3、数控机床坐标系中Z轴的方向指的是与主轴平
行的方向，其正方向是刀具远离工件的方
向。
4、数控机床中旋转坐标
有 A 轴、 B 轴、 C 轴，其正方向的判断是
用右手螺旋定则。
5、数控车床中X轴的方向是工件的径向，其正方向是远离工件的方向。
6、数控机床坐标系一般可分为机床坐标
系和工件坐标系两大类。
7、数控机床坐标系按坐标值的读法不同可分为绝对坐标
系和增量坐标系。
8、在绝对坐标系中所有刀具运动轨迹的坐标值都以坐标原
点为计算基准，而增量坐标系中所有运动轨迹的坐标值都相对前一位置进行计算的。
9、数控系统的插补是指根据给定的数学函数，在理想的轨迹和轮廓上的已知点之间进行数据密化处理的过程。
10、大多数数控系统都具有的插补功能有直线插补和圆弧插补。
11、插补的精度是以脉冲当量的数值来衡量的。
12、所谓脉冲当量是指数控装置发出一个脉冲信号机床执行部件的位移量。
13、数控机床插补过程中的四个节拍是：偏差差
别、坐标进给、偏差计算、终点差别。
14、插补过程中终点判别的具体方法有：单向一、计
数、双向计数、分别计数。
15、数控编程是从零件图样到获得数控机床所能识别的数控加工程序的全过程。
16、数控编程的步骤有工艺分析、数值计算、编写程序单、程序输入、程序检验和首件加工。
17、数控机床程序段的格式有固定程序段格
式和可变程序段格式。
18、数控机床的编程方法有手动编
程和自动编程。
19、以下指令的含义：G00 快速点定
位；G01 直线插
补；G02 顺时针圆弧插
补；G03 逆时针圆弧插
补。
20、准备功能G代码有模态代
码和非模态代
码两大类。
二、判断题
1、数控加工程序是由若干程序段组成，而且一般常采用可变程序进行编程。
（√ ）
2、只需根据零件图样进行编程，而不必考虑是刀具运动还是工件运
动。
（× ）
3、进给路线的确定一是要考虑加工精度，二是要实现最短的进给路
线。
（√ ）
4、刀位点是刀具上代表刀具在工件坐标系的一个点，对刀时，应使刀位点与对刀点重合。
（√）
5、绝对值方式是指控制位置的坐标值均以机床某一固定点为原点来计算计数长度。
（√ ）
6、增量值方式是指控制位置的坐标是以上一个控制点为原点的坐标值。
（√ ）
7、编制程序时一般以机床坐标系作为编程依
据。
（× ）。
