智能调光玻璃在汽车上的应用
调光玻璃介绍
光致调光玻璃
光致变色玻璃是一种能随光照强弱而改变颜色的玻璃， 简称光色玻璃，在受光线照射时产生吸收而变暗，光 照停止后自动退色而复明。
变色眼镜作用原理：当含有卤化银和微量氧化铜的玻 璃受到太阳光或紫外线的照射时,其中的卤化银发生分 解,产生银原子( AgX==Ag+X).银原子能吸引可见光,当 银原子聚集到一定数量是,照射在玻璃上的光大部分被 吸收,原来无色透明的玻璃这时就会变成灰黑色.当把 变色后的玻璃放到暗处时,在氧化铜的催化作用下,银 原子和卤素原子又会结合成卤化银( Ag+X==AgX),因为 银离子不吸收可见光,于是,玻璃又会变成无色透明.
温度较低时，这些物质靠分子间的作用力在分子水平 上混合，达到均一相，此时材料透明；随着温度升高， 分子热运动加剧，当温度升高到某一特定值时，发生 相分离，形成无数个细微颗粒，对入射光造成强烈散 射，因为大部分光线被散射，故此时材料变成不透明 的白色。
图中的云胶是由水和聚合物在低温是形成的，当温度升高到 一定值时，云胶发生相分离，聚合物组分形成无数个尺寸和 入射光波长相当的颗粒，散射入射光。
电致调光玻璃
1.电致变色材料 电致变色效应是指在电场或电流作用下，材料对光的透射 率和反射率能够产生可逆变化的现象（氧化还原反应）， 具有电致变色效应的材料通常称之为电致变色材料。电致 变色材料主要有无机过渡金属氧化物（如WO3、NiO等）和 有机化合物（如紫精类化合物、聚 电致调光玻璃通常是由普通玻璃及沉积于玻璃上的数层薄膜 材料组成。器件结构从上到下如下图所示：
The end,thank you!
功能与应用
1. 隐私保护功能：智能调光玻璃的最大功用是隐私保护功 能，可以随时控制玻璃的透明不透明状态。 2. 投影功能：智能调光玻璃还是一款非常优秀的投影硬屏， 在光线适宜的环境下，投影效果非常出众。 3. 具备安全玻璃的一切优点，包括破裂后防止碎片飞溅的 安全性能，抗打击强度好，隔音，隔热，隔99%以上的紫 外线。 4.控制多样化∶人工开关、光控、声控、温控、遥控、远程 网路控制都可以。

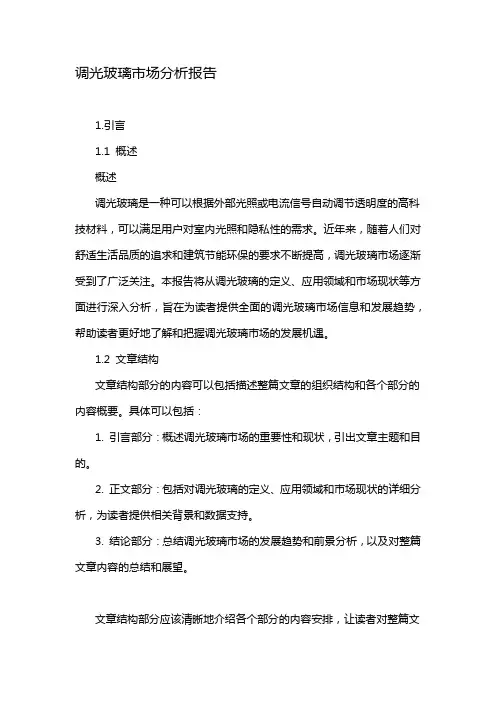

调光玻璃市场分析报告
调光玻璃市场分析报告1.引言1.1 概述概述调光玻璃是一种可以根据外部光照或电流信号自动调节透明度的高科技材料，可以满足用户对室内光照和隐私性的需求。
近年来，随着人们对舒适生活品质的追求和建筑节能环保的要求不断提高，调光玻璃市场逐渐受到了广泛关注。
本报告将从调光玻璃的定义、应用领域和市场现状等方面进行深入分析，旨在为读者提供全面的调光玻璃市场信息和发展趋势，帮助读者更好地了解和把握调光玻璃市场的发展机遇。
1.2 文章结构文章结构部分的内容可以包括描述整篇文章的组织结构和各个部分的内容概要。
具体可以包括：1. 引言部分：概述调光玻璃市场的重要性和现状，引出文章主题和目的。
2. 正文部分：包括对调光玻璃的定义、应用领域和市场现状的详细分析，为读者提供相关背景和数据支持。
3. 结论部分：总结调光玻璃市场的发展趋势和前景分析，以及对整篇文章内容的总结和展望。
文章结构部分应该清晰地介绍各个部分的内容安排，让读者对整篇文章有一个清晰的概念，同时也有助于引导读者更好地理解和阅读全文。
1.3 目的本报告旨在对调光玻璃市场进行深入分析和研究，以全面了解调光玻璃的定义、应用领域和市场现状。
通过对调光玻璃市场发展趋势和前景的分析，以及总结相关结论，为相关行业提供参考和指导，促进调光玻璃市场的健康发展。
同时，通过对市场调研的整理和总结，为投资者和企业制定战略决策提供可靠的参考依据。
1.4 总结总结部分的内容：在本报告中，我们对调光玻璃市场进行了深入分析。
首先，我们概述了调光玻璃的定义及其在各个领域的应用。
接着，我们详细分析了调光玻璃市场的现状，包括市场规模、竞争格局和供需情况。
最后，我们对调光玻璃市场的发展趋势进行了预测，并对未来市场前景进行了分析。
通过本报告的研究，我们可以得出结论：调光玻璃市场正处于快速发展阶段，未来将有更广阔的发展空间。
随着人们对建筑环境舒适度和能源节约的重视，调光玻璃将在建筑、汽车等领域得到更广泛的应用，市场需求将进一步增长。
智能调光玻璃简介
成功案例
上海世博世界气象馆
断电雾化投影效果
通电透明效果
地址：中国 南京市江宁区谷里街道工业集中区兴谷路32号 Tel:(86-025)51193415 Fax:(86-025)51193223
上海世博会 江苏馆
投影效果
候车期间→玻璃雾状，播放多媒体。
地铁抵达→玻璃透明，停播多媒体。
通电透明观看表演
6、适应温度
◎储存温度：-40°C 到 80°C。 ◎操作温度： -20°C 到 75°C。
7、光学参数
◎透明状态（ON）：72% ◎不透明状态（OFF）：5% ◎视角：＞140°
8、使用寿命
◎连续通电透明状态下: 50,000小时以上。 ◎开关次数：3,000,000次以上。
8、产品种类
◎普通智能调光玻璃—钢化（非钢化）调光玻璃、超白玻调光玻璃等 ◎异形调光玻璃—热弯调光玻璃、弯钢化调光玻璃等 ◎特种智能调光玻璃—防火、防弹、中空、真空调光玻璃等 ◎调光玻璃车窗—汽车、机车、军用车等调光玻璃车窗
LOGO
智能调光玻璃
产品简介
南京新富瑞玻璃实业有限公司
目录
前言
企业概况
设备简介
产品认证 产品介绍 产品特点 应用范围
地址：中国 南京市江宁区谷里街道工业集中区兴谷路32号 Tel:(86-025)51193415 Fax:(86-025)51193223
产品认证
智能调光玻璃已通过国家相关机构权威认证，产品符合有关使用标准。
地址：中国 南京市江宁区谷里街道工业集中区兴谷路32号 Tel:(86-025)51193415 Fax:(86-025)51193223
产品介绍
智能调光玻璃属建筑装饰特种玻璃，智能调光玻璃是电子技术和玻
光电玻璃用途
光电玻璃用途一、引言光电玻璃是一种新型的功能性材料，具有透明、可调光、防紫外线等特点。
随着科技的不断发展，光电玻璃在建筑、汽车、航空航天等领域得到了广泛应用。
本文将详细介绍光电玻璃的用途。
二、建筑领域1.智能建筑外立面智能建筑外立面采用光电玻璃作为窗户和墙壁，可以通过控制系统实现可调光和防紫外线效果。
此外，智能建筑还可以通过传感器感知室内环境，自动调节室内温度和湿度。
2.太阳能玻璃幕墙太阳能玻璃幕墙采用光电玻璃作为外层材料，可以收集太阳能并将其转化为电力。
这种幕墙不仅可以节约能源，还可以减少温室气体排放。
3.室内隔断室内隔断采用光电玻璃制成，可以实现可调光效果，并且还具有良好的隔音效果。
在办公场所和商业场所中，采用光电玻璃隔断可以有效提高工作效率和商业效益。
三、汽车领域1.智能车窗智能车窗采用光电玻璃制成，可以通过控制系统实现可调光和防紫外线效果。
此外，智能车窗还可以通过传感器感知室内环境，自动调节室内温度和湿度。
2.太阳能车顶太阳能车顶采用光电玻璃作为材料，可以收集太阳能并将其转化为电力。
这种设计不仅可以减少汽车的油耗，还可以减少对环境的污染。
3.安全玻璃安全玻璃采用光电玻璃制成，具有防弹、防爆等特点。
在高速公路上行驶时，如果发生事故，安全玻璃可以保护乘客的安全。
四、航空航天领域1.飞机舷窗飞机舷窗采用光电玻璃制成，具有可调光、防紫外线等特点。
此外，在高空中，飞机舷窗还可以起到保护乘客的作用。
2.太阳能飞机太阳能飞机采用光电玻璃作为材料，可以收集太阳能并将其转化为电力。
这种设计不仅可以减少飞机的油耗，还可以减少对环境的污染。
3.防弹玻璃防弹玻璃采用光电玻璃制成，具有防弹、防爆等特点。
在军事领域中，防弹玻璃可以保护士兵的安全。
五、其他领域1.智能眼镜智能眼镜采用光电玻璃制成，可以通过控制系统实现可调光和防紫外线效果。
此外，在户外使用时，智能眼镜还可以起到保护眼睛的作用。
2.太阳能充电器太阳能充电器采用光电玻璃作为材料，可以收集太阳能并将其转化为电力。
智能玻璃技术及其应用研究
智能玻璃技术及其应用研究随着科技的发展，智能玻璃技术已逐渐从虚幻变为现实。
智能玻璃技术是指一种可以改变自身透明度的材料技术，可以通过处理透明的玻璃让它变得不透明或调节透明度。
智能玻璃技术的应用领域非常广泛，包括建筑、汽车、航空等领域。
本文将详细介绍智能玻璃技术及其应用研究。
一、智能玻璃技术的分类根据智能玻璃技术所采用的不同原理，它可以被分为以下三种类型：1. 电流型智能玻璃：这种类型的智能玻璃具有两种导电方式，即电流式和电压式。
它们的基本工作原理都是通过改变玻璃内导电液体的电阻值从而改变透明度。
电流型智能玻璃的优点是响应速度快，调节范围大，但缺点是耗电量大。
2. 电压型智能玻璃：电压型智能玻璃主要通过利用电场效应来改变透明度。
它们是由两片玻璃夹着一层液晶分子，液晶分子的排列顺序通过电压的改变来改变玻璃的透明度。
这种智能玻璃的优点是能耗低，但需要较高的电压。
3. 红外型智能玻璃：这种类型的智能玻璃主要利用改变红外线吸收率来调节透明度。
它们通过吸收太阳辐射来减少室内的温度，降低空调费用。
二、智能玻璃技术的应用智能玻璃技术的应用范围十分广泛，以下是其主要应用领域：1. 建筑领域：智能玻璃可用于高档住宅和商业大楼建筑，如窗户、玻璃幕墙、墙壁等。
它们可以通过调节透明度来调整室内的采光和隐私保护。
2. 汽车领域：智能玻璃技术也可以应用于汽车制造领域，例如各种车窗，车顶天窗和后视镜等。
它们可以通过车门上的按钮来调节透明度和隐私保护。
3. 航空领域：智能玻璃技术还可以应用于航空制造业，如飞机窗户。
它们可以通过调节透明度来调整飞机内部的采光和视野。
4. 家庭领域：智能玻璃可以用于家庭装饰和家具领域，如隔断、门、桌子、护墙板等。
它们可以通过调节透明度来增加采光和保持隐私。
三、智能玻璃技术的优点1. 能源节约：智能玻璃可以降低室内需求的采光，从而降低照明能耗。
2. 隐私保护：隐私是每个人的基本需求，而智能玻璃可以根据需要来微调透明度，以保证隐私性。
调光玻璃的开发与应用
关 于可 用 于 电致 变 色 玻 璃 窗 或 非 变 色 离 子储 存 层 电致 变 色玻 璃 窗 的 阴极 与 阳极 固态 电极 ， 有过 一些
很 好 的评论 。 文仅 就适 用 于大 规格 玻璃 窗 的材 料进 本
行探 讨 。
在 离子 变 色材 料 中 ，氧化 钨是 被最 广 泛 应用 的。
说 ， 的过 氧络 合 物得 以显示 为 良好 的前 驱 。应 用此 钨 种 方 法进 行 的较 大 面 积 镀 膜 已被 引 用 到 电致 变 色 玻
管、 电熔 二步 法 大 口径 石 英 管 、 导 体 工 业 用 石 英 仪 半
器器皿 、 石英型材 、 红外光学石英玻璃等十多种产品 ， 该公司经营管理先进产品质量好 ，产品大量出 口， 经 济效 益好 。
产品质量好 ， 是石英行业的先进企业 ， 经济效益较好 。
③锦州新世纪石英玻璃公司 ： 该公司是石英行业
维普资讯
Ａｒ ｈｉ ｅ ｔ ｒ ｎ Ｉ ｄ ｓ ｒｉ ＧＩ ｓ № ３ ２ ０ ｃ ｃ ｕ ａＩ ｔ ａ ｄ ｕ ｔ ａＩ ｓ ｎ ａ ０６
材棒材 、 导体 工业 用 石英 坩 埚 、 炼 石英 锭 、 英 锭 半 气 石
能 及其 均一 性 。薄膜 型 电致变 色层 和 离 子储 存 层 （ 阳
电膜 。但 是 ， 这些 镀 膜 的导 电率 要 明显 小 于工业 用 途
的镀膜 。薄 的金 镀膜 亦 可 以用 于这 方 面 。 好 是在 浮 最 法 玻 璃 生 产 线 上 直 接镀 敷 大规 格 玻 璃 窗 的透 明导 电 膜 ， 特 点 是 可 批 量 生 产 、 量 稳 定 、 本 较 低 。３２ 其 质 成 ．
后起之秀 ， 电熔法制锭 ， 是 电熔二步法生产石英制品
智能材料在智能交通中的应用
智能材料在智能交通中的应用在如今这个科技飞速发展的时代，智能材料就像是交通领域里的神奇魔法，正悄悄地改变着我们的出行方式。
今天，咱们就来好好聊聊智能材料在智能交通中的那些令人惊叹的应用。
记得有一次，我在一个繁忙的十字路口等红绿灯。
那天阳光特别强烈，路面都被晒得发烫。
我热得直冒汗，心里盼着绿灯赶紧亮。
就在这时，我注意到路口的交通信号灯似乎和平时不太一样。
仔细一看，原来是采用了一种新型的智能材料。
这种材料能够根据光线的强弱自动调整亮度，在阳光直射下依然清晰可见，让司机和行人都能准确地判断信号灯的状态。
这看似小小的改变，却大大提高了交通的安全性和通行效率。
智能材料在道路建设中也发挥着重要作用。
有一种自修复的智能混凝土，它就像是道路的“自愈精灵”。
当道路出现微小的裂缝时，这种混凝土中的特殊成分会自动激活，像伤口愈合一样填补裂缝，延长道路的使用寿命。
想象一下，如果没有这种智能材料，道路一旦出现裂缝，就得进行大规模的维修，不仅费时费力，还会给交通带来极大的不便。
还有一种智能反光材料，它在夜间能够大大提高道路的可视性。
有一次我晚上开车回家，经过一段没有路灯的道路。
原本心里还有些忐忑，但当我看到路边的反光标识清晰地反射着车灯的光线，为我指明道路的方向时，那种安全感真是难以言表。
这种智能反光材料能够根据光线的强弱和角度自动调整反射效果，让司机在夜间也能轻松看清道路的轮廓和标识。
在汽车制造中，智能材料的应用更是让人眼前一亮。
比如，有一种智能记忆合金，它可以根据温度和外力的变化改变形状。
汽车的保险杠如果采用这种材料，在发生轻微碰撞时能够自动恢复原状，减少维修成本和时间。
而且，车内的座椅也可以使用智能材料，根据乘客的体型和坐姿自动调整形状，提供更加舒适的乘坐体验。
智能玻璃也是智能交通中的一大亮点。
在一些高端汽车上，已经开始使用智能调光玻璃。
这种玻璃能够根据外界光线的强弱自动调节透明度，既可以在阳光强烈时减少眩光，又可以在夜间保证良好的视野。
ec调光膜概念
ec调光膜概念
EC调光膜是一种特殊的薄膜，通过EC技术实现调光功能。
这种薄膜可以贴合玻璃使用，从而实现智能调控光线透过和阻挡的功能。
EC调光膜的原理是利用特殊材料在电解质状态下的物理反应，实现光线透过率的调节。
相对于传统的PDLC膜，EC调光膜具有更好的遮光性能和更低的能耗，同时能够保持清晰的视野。
EC调光膜的应用范围广泛，可以用于建筑玻璃幕墙、汽车天窗、飞机窗户、高铁列车玻璃、家居装饰、办公隔断等场景。
通过调节光线透过率，EC调光膜可以有效地调节室内光线，提高视觉舒适度，同时实现节能和环保的效果。
目前市场上有多款车型已经搭载了EC调光膜，如极氪001、比亚迪海豹等。
这些车型的天幕玻璃采用了EC调光技术，可以根据光线和温度的变化自动调节透光率，实现隔热、防晒、调节光线等功能。
此外，EC调光膜还可以与智能家居系统联动，实现远程控制和语音控制等功能，为人们的生活带来更多的便利和舒适性。
总之，EC调光膜作为一种新型的智能调控光线的材料，具有广泛的应用前景和市场潜力。
未来随着技术的不断进步和应用领域的拓展，EC调光膜将会成为智能建筑材料的重要组成部分，为人们创造更加舒适、健康和节能的生活环境。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
智能调光玻璃在汽车上的应用
李振中
【摘要】随着人们生活水平的不断提高,汽车智能化技术正在逐步应用.文章主要介绍了将液晶膜复合进两层玻璃中间,经高温、高压胶合后一体成型的夹层结构的新型特种光电玻璃产品的原理、优点及应用实例;透光玻璃作为显示屏幕的原理及应用实例;自动防眩目后视镜的原理及应用实例.
【期刊名称】《汽车工程师》
【年(卷),期】2015(000)009
【总页数】2页(P58-59)
【关键词】调光玻璃;智能;应用
【作者】李振中
【作者单位】卡达克机动车质量检验中心(宁波)有限公司
【正文语种】中文
调光玻璃是一款将液晶膜复合进两层玻璃中间，经高温、高压胶合后一体成型的夹层结构的新型特种光电玻璃产品。
使用者通过控制电流的通断控制玻璃的透明与不透明状态。
玻璃本身不仅具有一切安全玻璃的特性，同时又具备控制玻璃透明与否的隐私保护功能，由于液晶膜夹层的特性，调光玻璃还可以作为投影屏幕使用，替代普通幕布，在玻璃上呈现高清画面图像[1]。
1 智能电控调光原理
调光玻璃又叫电致变色玻璃，通过改变电流的大小可以调节透光率，实现玻璃从透明到不透明的调光作用，调光玻璃是将有弥散分布液晶的聚合物放入两片涂抹了透明导电膜的玻璃之间，经夹层而制成的。
两个导电膜相当于2个平面电极。
调光膜是由两片透明导电膜中间夹着一层塑胶液晶芯层构成，塑胶液晶芯层包括液晶球和聚合物，液晶分子指向矢近似平行于玻璃基板，聚合物环绕在液晶微滴周围。
当施加外电场后，两片透明导电膜之间形成电场，液晶分子指向矢沿电场方向排列，垂直入射的可见光即可透过玻璃。
2 智能调光玻璃的优点
1）通电透明，断电处于不透明状态，自由切换，简洁方便；
2）可根据窗外温度及光线的变化，通过旋转调压按钮，自动调整自身的光线强弱及红外线透过率，达到调温调光的效果。
具有高抗紫外线性能，环保又保健；
3）双层夹胶工艺，安全牢固，具有安全玻璃的优良品质，且隔音隔热，抗噪能力强；
4）投影功能，智能调光玻璃还是一款非常优秀的的投影硬屏；
5）控制方式多样化，开关、光控、声控、温控、遥控、远程网络控制等。
3 智能调光玻璃的应用介绍
3.1 智能调光玻璃在车窗上的应用
德国的宝马、奥迪车的车窗安装了智能调光玻璃，提高了安全性。
安装了调光玻璃的汽车，在停车不使用时，汽车玻璃是不透明的，窃贼即使打开车门也无法将汽车开走，因为玻璃不透明，窃贼看不到前方的路，此时这种调光玻璃还能起到防盗作用。
其次，通过调光玻璃的遮挡可以保护汽车的内饰塑料件，避免在炎热的夏天直射造成的加速老化，也可以起到降温、降低车体温度的目的，对其驾驶时的舒适性有较大的益处。
图1和图2示出车窗调光玻璃在通电与断电情况下的效果对比图。
图1 车窗玻璃通电时的效果图
图2 车窗玻璃断电后的效果图
3.2 智能调光玻璃作为幕布
透光玻璃还可以作为显示屏幕，如德国宝马，可以将从投影仪传来的仪表板上的图像和数据投影到前挡风玻璃面，如图3所示，便于驾驶员观察，驾驶员在行车时
无需低头察看仪表（减少视角移动范围），更重要的是：可避免行车时驾驶员不时低头看手机等危险行为。
如果影像显示智能玻璃与红外线影像显示系统配合，可使驾驶员在雾天看清前方2 km左右的物体。
图3 仪表板上的图像和数据投影到前挡风玻璃上
3.3 智能调光玻璃在后视镜上的应用
智能调光玻璃应用在汽车电子后视镜上，也就是常说的“自动防眩目后视镜”。
自动防眩目后视镜的原理为：有2个光敏二极管，一个安装在后视镜正面，一个安
装在背面，它们分别接收汽车前面及后面射来的光线[2]。
当后车的大灯射在车内
后视镜上时，通过2个光敏二级管的信号比较，可以判断后面的光强于前面的光，于是电子控制器就会施加电压给后视镜镜面的电离层，将它的颜色变深，后面射来的强光就会被镜面吸收掉很大一部分，余下反射到驾驶员眼内的光线就变得柔和多了，反之，当光线强度变弱时，它立即就会进入普通的工作状态，而这些工作之间的相互转换是不需要任何人工的介入，最大程度地保证了驾驶员的行车安全。
如图4和图5所示。
图4 未调光之前
图5 调光之后
目前该技术已经在大众、宝马、奥迪、名爵等合资品牌轿车中应用，荣威、一汽、二汽国内自主品牌的高配版车辆也在应用，以现在的发展趋势，预计几年后将做为标配在汽车上得到广泛普及。
2015年8月基本型乘用车（轿车）销售汇总表指标名称本月完成/辆本期止累计/辆同期止累计/辆比上月增长/%比同期增长/%比同期累计增长/%基本型乘用车（轿车）总计761 5677 239 5387 920 23010.59-16.39-8.59国内制造754 2277 161 6817 829 69511.07-16.18-8.53排量≤1 L10 701122 110173 17631.90-21.85-29.49 1 L＜排量≤1.6 L536 1675 262 3835 590 1309.79-16.82-5.86 1.6 L＜排量≤2.0 L189 5311 600 9421 814 92715.05-10.40-11.79 2.0 L＜排量≤2.5 L15 214153 193220 3602.22-40.04-30.48 2.5 L＜排量≤3.0 L2 60921 70929 48918.70-41.57-26.38 3.0 L＜排量≤4.0 L41 3371 613-99.45-97.73-17.11 4.0 L以上1700.000.000.00
4 结语
随着智能化技术的不断提高，智能调光玻璃在汽车的车窗、后视镜上不断的使用，这些应用技术体现在保护个人隐私、防盗，甚至起到投影幕布作用的同时，更是给驾驶人员带来了驾驶的安全性、舒适性。
总之，该种特种玻璃的出现，不仅颠覆了人们对玻璃产品的单纯认识，也是汽车工业发展中智能化技术的又一体现。
参考文献
【相关文献】
[1]吴勇.汽车智能化技术[J].上海汽车，2004（4）：37-40.
[2]熊伟.防眩目后视镜自动控制系统研究 [J].科技创新与应用，2013（20）：51.。
