脉冲电子围栏作业原理图详解
脉冲电子围栏方案
技术特点
高压脉冲输出：能够产生数千伏的高压 脉冲，有效威慑入侵者。
围栏线路
技术特点
绝缘处理：线路进行绝缘处理， 防止漏电和误触发。
功能描述：围栏线路是脉冲电子 围栏系统的外围部分，用于接收 脉冲信号并形成电子围栏。
选用高强度材料：围栏线路采用 高强度、耐腐蚀的材料，确保系 统的稳定性和耐用性。
易于安装：线路设计合理，方便 现场安装和调试。
案例一：大型企业园区安全防护
1 2 3
背景
大型企业园区通常拥有广阔的面积和众多的建筑 物，传统安全防护手段存在盲区和漏洞。
方案
采用脉冲电子围栏方案，围绕园区周界布置脉冲 电子围栏，与安防系统联动，实现对非法入侵的 及时报警和定位。
效果
有效提高园区周界的安全防护水平，降低外来人 员非法入侵的风险，保护企业和员工财产和生命 安全。
种场景，满足不同安全需求。
灵活配置
系统支持根据实际需求进行定制 化配置，如调整脉冲强度、报警 阈值等，提高方案的针对性和实
用性。
恶劣环境适应
脉冲电子围栏采用高性能材料和 可靠的设计，能够在恶劣环境下 正常工作，保持稳定的防护效果
。
04
脉冲电子围栏方案实施流程
现场勘查
目的
详细了解安装脉冲电子围 栏区域的现场环境，为后 续方案设计提供依据。
脉冲电子围栏工作原理
脉冲发射
脉冲发生器定期向围栏导线发 射脉冲电流，电流在导线内传
输并形成回路。
阻抗检测
当围栏导线受到外力破坏或入 侵时，导线的阻抗会发生变化 ，影响脉冲电流的传输。
报警触发
报警控制器实时检测脉冲电流 的变化，一旦检测到异常，如 电流中断或阻抗降低，即触发 报警。
脉冲电子围栏施工方案
脉冲电子围栏施工方案校园智能电子围栏施工安装方案锦丰广电站根据学校的具体要求以及实际情况，我们采用广拓电子围栏系统，是通过中国公安部第三研究所检测的智能型周边安防阻挡报警系统。
广拓系统是由控制器和电子围栏两大局部组成，在系统布访状态下，其周而复始发射和接收高压脉冲〔每秒一次〕的工作行程，直观地显示出系统平安，为安防管理带来极大的便利。
电子围栏原理示意图一、墙式电子围栏安装方法墙顶式电子围栏，直接安装在围墙顶部上方。
中间杆的安装，可以有焊接，卡箍或预埋三种方式，视围墙结构状况而选择较适宜的方式。
例如，在铁栅栏围墙上，可采用焊接法；在混凝土围墙上，可采用预埋方式；在砖墙上可采用卡箍方式。
只要到达稳固、美观，也可以用别的方式。
对于￠9.5mm玻璃纤维杆，可在其下端先安装内径不小于10mm的不锈钢圆管，在管内注入硅胶，然后将其下端插入圆管上半部。
墙顶式电子围栏，架设在现有围墙的顶部上方。
围墙的高度最好在2m以上，电子围栏的高度为0.75m左右。
l导线数：4根l线距：220mm±20mml线张力：30-50kgl线径：￠1.8mm高强度、低电阻、抗腐蚀合金导线l中间杆：玻璃纤维杆￠9.5mml中间杆的间距一般为3m，最大为5ml终端杆：￠38mm烤漆杆，壁厚2.0mml终端杆一般在电子围栏始末端、围墙上下不平处和间距50m左右的地方使用l电子围栏的其他配件，包括终端杆绝缘子，中间杆绝缘子，承力杆绝缘子，终端杆绝缘子固定夹，螺纹式线－线连接器，警示牌，避雷器，合金线，耐高压绝缘导线等材料。
电子围栏配件图二、避雷器的安装在空旷或有一定高度的地方，在雷电发生地区架设的电子围栏上，必须安装避雷器。
避雷器应安装在电子围栏的始端，即靠近控制器的一端。
应按照避雷器的使用说明正确安装。
三、使用与维护1检查当系统的中间杆、绝缘子、合金线、耐高压绝缘导线、避雷器、控制器等全部安装完成后，应进行一次全面检查。
检查杆子是否装牢，位置是否正常，绝缘子的位置是否正确，导线架设是否正常，如果导线拉得不够紧，那么易摆动、晃荡，如果拉得过紧，可能会拉断导线，也可能把终端杆拉斜了。
五张图读懂电子围栏
五张图读懂电子围栏综述电子围栏是一种新型的周界防范报警系统,具有阻挡、威慑和报警等功能,纵观中国电子围栏行业近年来的市场需求发展,可以说是突飞猛进,在各个行业的广泛应用,电子围栏逐渐成为周界报警的代名词.四大分类:1.电子脉冲式电子围栏2.张力式电子围栏3.振动式电子围栏4.埋地式感应设备.技术发展趋势:1.实现远程控制及管理2.人性化管理3.数据化操作系统4.拥有强大的系统集成平台。
五张图读懂电子围栏什么是电子围栏？电子围栏是一种新型的周界防范报警系统，具有威慑、阻挡和报警三大防护特性。
根据运行原理的不同，市场上的电子围栏产品主要分为脉冲型电子围栏和张力式电子围栏两种。
脉冲电子围栏主机发出安全的高压脉冲电，并输送到脉冲电子围栏前端(合金线)，脉冲电子围栏主机通过监测脉冲电流是否有短路或断路的情况，来判断是否发生入侵。
张力电子围栏电子部件(探测模块)通过监测张力电子围栏前端机械部件(张力线-不带电)的张力值变化情况，来判定是否遭到入侵。
电子围栏是否安全？电子围栏产生的脉冲高压是高电压、低能量，有电击效果，但不会造成伤害，更不会致命。
国家对电子围栏的安全性有严格的检验，所有产品必须获得型式检验报告。
广拓已经有超过30万个案例在安全运行。
为保证客户安全，公司还投保了800万产品责任险。
电子围栏有哪些优点？电子围栏具有阻挡、威慑和报警等功能，误报率低（不受天气、小动物、树枝等影响）、安装简单、使用寿命长、综合成本低等优点。
最先进的网络电子围栏架构是怎样的？网络电子围栏技术与网络技术所产生的新一代电子围栏产品，它由电子围栏主机、智能控制键盘和管理软件组成，用户通是过网络即可监管电子围栏，实现用户信息实时传递、数据交互和远程监管功能。
决定电子围栏品质高低的是什么？一般来说电子围栏产品的品质主要体现在产品运行的稳定性、抗干扰能力、误报率、返修率等方面。
来源：上海广拓。

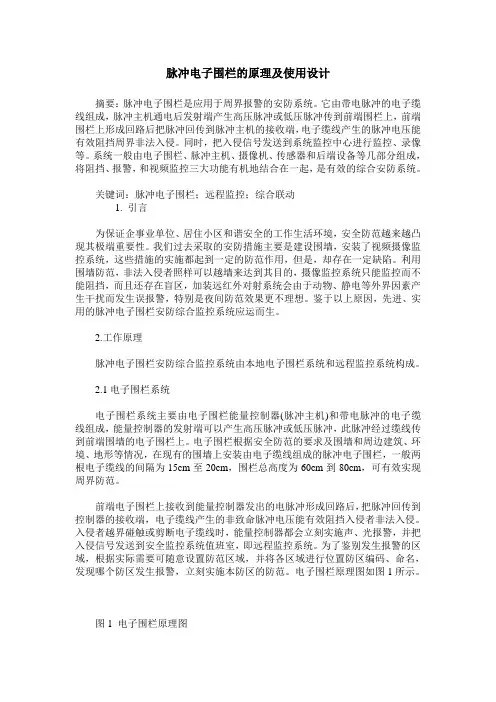

脉冲电子围栏的原理及使用设计
脉冲电子围栏的原理及使用设计摘要：脉冲电子围栏是应用于周界报警的安防系统。
它由带电脉冲的电子缆线组成，脉冲主机通电后发射端产生高压脉冲或低压脉冲传到前端围栏上，前端围栏上形成回路后把脉冲回传到脉冲主机的接收端，电子缆线产生的脉冲电压能有效阻挡周界非法入侵。
同时，把入侵信号发送到系统监控中心进行监控、录像等。
系统一般由电子围栏、脉冲主机、摄像机、传感器和后端设备等几部分组成，将阻挡、报警，和视频监控三大功能有机地结合在一起，是有效的综合安防系统。
关键词：脉冲电子围栏；远程监控；综合联动1. 引言为保证企事业单位、居住小区和谐安全的工作生活环境，安全防范越来越凸现其极端重要性。
我们过去采取的安防措施主要是建设围墙，安装了视频摄像监控系统，这些措施的实施都起到一定的防范作用，但是，却存在一定缺陷。
利用围墙防范，非法入侵者照样可以越墙来达到其目的，摄像监控系统只能监控而不能阻挡，而且还存在盲区，加装远红外对射系统会由于动物、静电等外界因素产生干扰而发生误报警，特别是夜间防范效果更不理想。
鉴于以上原因，先进、实用的脉冲电子围栏安防综合监控系统应运而生。
2.工作原理脉冲电子围栏安防综合监控系统由本地电子围栏系统和远程监控系统构成。
2.1电子围栏系统电子围栏系统主要由电子围栏能量控制器(脉冲主机)和带电脉冲的电子缆线组成，能量控制器的发射端可以产生高压脉冲或低压脉冲，此脉冲经过缆线传到前端围墙的电子围栏上。
电子围栏根据安全防范的要求及围墙和周边建筑、环境、地形等情况，在现有的围墙上安装由电子缆线组成的脉冲电子围栏，一般两根电子缆线的间隔为15cm至20cm，围栏总高度为60cm到80cm，可有效实现周界防范。
前端电子围栏上接收到能量控制器发出的电脉冲形成回路后，把脉冲回传到控制器的接收端，电子缆线产生的非致命脉冲电压能有效阻挡入侵者非法入侵。
入侵者越界碰触或剪断电子缆线时，能量控制器都会立刻实施声、光报警，并把入侵信号发送到安全监控系统值班室，即远程监控系统。
电子围栏演示PPT(完成版)
脉冲电子围栏系统解决方案
键盘管ቤተ መጻሕፍቲ ባይዱ方案
Company Logo
脉冲电子围栏系统解决方案
与传统报警设备联动方案
Company Logo
电子围栏平拓图面
Company Logo
工程应用案例 变电站脉冲电子围栏工程案例： 变电站脉冲电子围栏工程案例： 变电站电子Diagram
Company Logo
脉冲电子围栏与高压电网的区别 Diagram
高压电网 脉冲电子围栏
执行公安部GA247执行公安部 2000 打击电量高， 打击电量高，对人体 有一定伤害 对安装场所有一定限 制 安装成本高
主机技术参数： 输出电压峰值：1-4路5KV 触网打击电量：40mC 系统恢复时间<20S 消耗功率：<50W
电子围栏安全性 产品技术参数： 产品技术参数： 输出电压峰值： 输出电压峰值：5KV～10KV ～ 输出低压峰值： 输出低压峰值：700～1000V ～ 输出电量峰值： 输出电量峰值：<10A 脉冲宽度（脉冲持续时间）： ）：≤0.1s 脉冲宽度（脉冲持续时间）： 脉冲间隔时间： ～ 脉冲间隔时间：1s～1.5s 脉冲输出电量： 脉冲输出电量：2.5mC 脉冲输出能量： 脉冲输出能量：≤5.0J 系统功耗： 系统功耗：15W
T
执行国家GB/T7946执行国家 2008标准 标准 打击电量低， 打击电量低，对人体 无伤害 无安装场所的限制 安装费用低
主机技术参数： 输出电压峰值：5KV-10KV 输出电流峰值:<10A 脉冲宽度：≤0.1S 脉冲电量：≤2.5mC 脉冲输出能量：≤5.0J 系统功耗：15W
脉冲电子围栏系统解决方案 Diagram
电子围栏PPT课件
现在对防区划分有2种方式： 第一种，一个主机控制2个防区，既一机双防区，此方法控制的周界长度有
限，只适用于比较短的周界，一般不能超过250米，当周界较长时，需要再增加大量 的主机，成本非常高。
第二种，用主机加多防区控制器，这样可以把比较长的周界很方便的分成 多个防区，降低了成本，方便了管理，增加了安全。
7
安装
电子围栏的安装按其在现场的安装位置，分为独立式，附属式和墙顶式 三种基本安装形式。
独立式电子围栏，直接架设在地面上。其高度约2米左右，一般安装10-12根线缆。 考虑到设备和人身安全，要求在独立式电子围栏的一侧或两侧，安装不低于1.2m 的防护墙或围墙。其间的净空距离应不小于1m。使独立式电子围栏正常工作部位 处于一个公众通常难以接近的封闭区域内。 附属式电子围栏，附属在围墙上，附属式电子围栏主要用在有较高安全级要求而 不占用外围土地的场合。对现有围墙有三点要求。一是围墙应有足够的牢度，能 承受电子围栏的张力和压力。二是围墙的高度应不低于2m。三是围墙的网孔必须 小于50mm，以免人手伸入，触及附属在墙内侧的电子围栏。墙顶式电子围栏， 目前在中国较为普及，架设在现有围墙的顶部上方或侧方。可以垂直安装或倾斜 一定的角度安装。电子围栏的高度为0.8m左右。
6
电子脉冲式工作原理
脉冲发生器(主机)通电后发射端口向前端围栏发出脉冲电压，时间间隔 大约1.5秒发射1次，脉冲在围栏上停留的时间大约0.1秒，前端围栏上形 成回路后把脉冲回到主机的接收端口，此端口接收反馈回来的脉冲信号 ;同时主机还会探测两个发射端之间的电阻值。如果前端围栏遭到破坏 造成断路或短路，脉冲主机的接收端口接收不到脉冲信号或两个发射端 之间的电阻太小，主机都会发出报警。
电子围栏的报警原理
电子脉冲围栏系统
电子脉冲围栏系统主要由集脉冲发射和报警与一体的控制器、电子围栏二大部分组成。
通常，电子围栏在室外，沿着原有围墙（例如砖墙、水泥墙或铁栅栏）安装，近端连接探测器。
脉冲电子围栏系统虽然脉冲电压达6000-10000V，但
是脉冲的重复频率极低，每秒仅1次。
脉冲的持续时间≤0.1秒。
脉冲最大能量5焦耳，脉冲最大电量2.5毫科伦。
由此可见，其能量很小，不会伤人，仅给予入侵者较难受的警告，动摇其攀越围栏的能力与动机，达到了安全阻挡的目的。
1、电子围栏工作原理
脉冲发生器（主机）通电后发射端口向前端围栏发出脉冲电压，时间间隔大约1.5秒发射1次，脉冲在围栏上停留的时间大约0.1秒，前端围栏上形成回路后把脉冲回到主机的接收端口，此端口接收反馈回来的脉冲信号；同时主机还会探测两个发射端之间的电阻值。
如果前端围栏遭到破坏造成断路或短路，脉冲主机的接收端口接收不到脉冲信号或两个发射端之间的电阻太小，主机都会发出报警。
2、围栏的报警
通过电子围栏的工作原理可知，无论脉冲主机处于什么样的电压工作状态，当围栏遭到破坏，接受端口无法收到脉冲信号，脉冲主机则会报警；同样，当两根电子缆线之间短路时，电阻非常小，脉冲主机也会报警。
该系统在设计上，充分利用微计算机技术，并采用液晶显示、轻触式铵钮，操作简单、显示清晰，标准并口微型打印机、RS485远程控制端口、并预留了报警扩展端口，可外接打印机、计算机等，形成多功能的现代化周界防范系统
PS:
脉冲电压指电压或者电流的短暂突变。
电子围栏演示
脉冲电子D围ia栏gr系am 统解决方案
? 脉冲电子围栏在电力部门的应用优势 ? 具有威慑功能 高压电网和警示标志给犯罪分子以极大的心里威慑作
脉冲电子围栏控制示意图 3：
? 远程集中Biblioteka 理方案脉冲电子围栏系统解决方案
? 键盘管理方案
Company Logo
脉冲电子围栏系统解决方案
? 与传统报警设备联动方案
Company Logo
电子围栏平拓图面
Company Logo
工程应用案例
变电站脉冲电子围栏工程变案电例：站电子Diagram
? 云南省文山电力下属变电站 ? 四川省西昌电力下属变电站 ? 重庆市重庆电力下属变电站 ? 广西省桂东电力下属变电站 ? 广西省北海供电局变电站 ? 广西省百色供电局变电站 ? 广西省玉林供电局变电站 ? 江西省宜春供电局变电站
脉冲电子围栏
Con简te介nts
1
关于脉冲电子围栏
2 脉冲电子围栏与红外对射的区别
3 脉冲电子围栏与高压电网的区别
4 脉冲电子围栏变电站工程解决方案
5
工程应用案例
关于脉冲电子围栏
?脉冲电子围栏 :
是智能型周界安防阻挡报警系统的简称 ,它一改以前周界 防范 中单纯的事后报警的传统模式，强调了以阻挡 (有形围栏， 制造入侵障碍 )为主，报警 (声光报警并可与其他安防系统联动 ) 为辅兼有威慑 (降低作案欲望 )作用的国际周界安防新概念，同 时产品克服了交流电网致命、影响美观的缺点，与传统的红外、 微波、静电感应等周界安防系统相比，具有误报率低、不受地 形和环境限制、安全性高等明显优点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
脉冲电子围栏作业原理图详解小区围墙上的电网的名字叫脉冲电子围栏，其有两种标准：①高电压（高压：5KV一;十KV,低压：700V一;十00V）②低能量（单个脉冲输出的最大能量不逾越5.0J）。
那么对于脉冲电子围栏作业是如何的呢？脉冲发作器（主机）通电后发射端口向前端围栏宣告脉冲电压，时刻阻隔大概1.5秒发射1次，脉冲在围栏上逗留的时刻大概0.1秒，前端围栏上构成回路后评脉冲回到主机的接纳端口，此端口接纳反应回来的脉冲信号；一同主机还会勘探两个发射端之间的电阻值。
假定前端围栏遭到损坏构成断路或短路，脉冲主机的接纳端口接纳不到脉冲信号或两个发射端之间的电阻太小，主机都会宣告报警。
围栏的报警：经过电子围栏的作业原理可知，不论脉冲主机处于啥样的电压作业状况，当围栏遭到损坏，承受端口无法收到脉冲信号，脉冲主机则会报警；相同，当两根电子缆线之间短路时，电阻十分小，脉冲主机也会报警。
当有不法分子妄图跳过或许剪断电子线缆时，防区操控器用安全能量的脉冲高压击溃侵略者，一同宣告报警信号。
电子围栏的误报率恰当的低，只需在短路、断线，拆主机时才会发作报警。
其他围栏是有防区区别的，如上海市技防办央求周界报警体系
每一个防区不能逾越十0米。
如今商场上的脉冲操控器通常能够操控的单线米数量在十000米分配，假定按商场上广泛设备的4道线的围栏来核算，围栏的长度约2500米，这么长的间隔假定呈现报警，保安人员要花费较长的时刻才华找到事端发作地址无法及时处理。
