虹吸雨水系统施工工艺详解

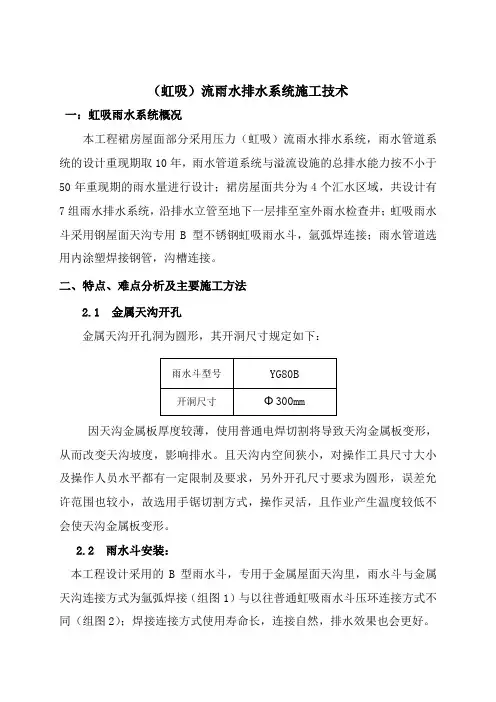

(虹吸)流雨水排水系统施工技术
（虹吸）流雨水排水系统施工技术一：虹吸雨水系统概况本工程裙房屋面部分采用压力（虹吸）流雨水排水系统，雨水管道系统的设计重现期取10年，雨水管道系统与溢流设施的总排水能力按不小于50年重现期的雨水量进行设计；裙房屋面共分为4个汇水区域，共设计有7组雨水排水系统，沿排水立管至地下一层排至室外雨水检查井；虹吸雨水斗采用钢屋面天沟专用B 型不锈钢虹吸雨水斗，氩弧焊连接；雨水管道选用内涂塑焊接钢管，沟槽连接。
二、特点、难点分析及主要施工方法2.1 金属天沟开孔金属天沟开孔洞为圆形，其开洞尺寸规定如下：因天沟金属板厚度较薄，使用普通电焊切割将导致天沟金属板变形，从而改变天沟坡度，影响排水。
且天沟内空间狭小，对操作工具尺寸大小及操作人员水平都有一定限制及要求，另外开孔尺寸要求为圆形，误差允许范围也较小，故选用手锯切割方式，操作灵活，且作业产生温度较低不会使天沟金属板变形。
2.2 雨水斗安装：本工程设计采用的B型雨水斗，专用于金属屋面天沟里，雨水斗与金属天沟连接方式为氩弧焊接（组图1）与以往普通虹吸雨水斗压环连接方式不同（组图2）；焊接连接方式使用寿命长，连接自然，排水效果也会更好。
2.2．1要点及难点阐述：1、不锈钢金属天沟板以及不锈钢雨水斗擘厚都较薄，与普通不锈钢板尺寸相差悬殊，因较薄钢板容易变形，且天沟操作空间小，焊口尺寸要求精度又较高，故在焊接过程实现很好的融合和规范的连接存在一定难度。
2、不锈钢的导热性差，使钢板容易塌陷，出现漏焊、不完全焊以及焊漏现象。
3、钨极氩弧焊接是一种明弧焊，电弧稳定，热量比较集中，在惰性气体保护下．焊接熔池纯净，焊缝质量较好。
但是在焊接不锈钢．特别是奥氏体不锈钢时，焊缝背面需要进行保护，否则将产生严重的氧化，影响焊缝成形和焊缝质量。
为此需采取如下焊接工艺措施。
1)、焊接接头采用插入式组对，可增加钢板的厚度，采用角焊缝接头形式。
2)、为防止钢板的塌陷，并使焊缝背面得到保护，采用分段断续焊接．同时要及时进行水冷。
虹吸式雨水系统施工工法
虹吸式雨水系统施工工法
一、引言
随着全球气候变化以及城市化进程的加速，雨水管理和利用成为了当下重要的议题之一。
虹吸式雨水系统是一种高效、可持续的雨水收集和利用方法，广泛应用于建筑物和市政工程中。
本文将介绍虹吸式雨水系统的施工工法，包括选材、设计与布置、施工流程等方面的内容。
二、选材
在虹吸式雨水系统的选材过程中，需要考虑材料的耐候性、防腐性和耐久性等因素。
1. 雨水收集管道：选用具有高强度和耐腐蚀性的材料，如塑料管道或镀锌钢管，以确保长期使用不发生泄漏或污染。
2. 雨水处理装置：常见的虹吸式雨水系统中常使用沉砂池、沉沙箱、滤料箱等装置来处理雨水。
这些装置应选用耐腐蚀、耐磨损的材料，如聚氯乙烯、玻璃钢等。
3. 雨水储存容器：储存容器应选用耐候性好、不易泄漏的材料，常见的选材有聚乙烯、水泥等。
此外，储存容器的容积需根据实际
需求进行合理设计。
三、设计与布置
在虹吸式雨水系统的设计与布置过程中，需要考虑以下几个关
键要素：
1. 收集面积：根据建筑物或场地的面积确定雨水收集的具体范围。
一般来说，收集面积越大，收集到的雨水量越多。
2. 设计流量：根据地区的降水量、雨水利用需求以及系统的处
理能力，确定虹吸式雨水系统的设计流量。
一般来说，设计流量应
满足日常用水需求的70%以上。
3. 水质要求：根据雨水利用的具体用途，确定虹吸式雨水系统
对水质的要求，例如是否需要进行进一步的过滤或消毒处理。
4. 虹吸点设置：在设计中布置合适的虹吸点，以确保雨水能够
顺利进入虹吸式雨水系统，并排除空气阻力。
四、施工流程。
虹吸雨水系统施工工艺
虹吸雨水排放系统施工工法前言八十年代末到九十年代初，压力流雨水斗、屋面雨水排水系统研究开发成功，近几年压力流雨水的以较快的速度增长，并在各大城市得以安装使用。
虹吸式雨水系统是当今国际上较为先进的屋面雨水排放系统，广泛的应用于大型厂房、展览馆、机场、运动场、高层裙房等跨度大、结构复杂的屋面。
由于目前的设计更多地考虑建筑物外表的美观、施工简便、增加建筑物的使用面积及使用寿命等因素，传统的重力式雨水系统越来越显得捉襟见肘，满足不了日益进步的设计概念；而取而代之的虹吸式雨水系统，它不仅能解决一些传统重力式雨水系统无法做到的设计难点，而且在节省管材和施工量上，有着传统系统无法比拟的优点。
1、特点1.1设计特点1.1.1 虹吸式屋面雨水排放系统排水管道均按满流有压状态设计，因此虹吸排水系统中雨水悬吊管可做到无坡度敷设。
同时，当产生出虹吸作用时管道内水流流速很高，因此系统具有较好的自清作用。
而重力式排水设计计算不按满流计算，雨水悬吊管的敷设坡度不得小于0.005。
1.1.2 虹吸排水系统中排水管泄流量要远大于重力排水系统中同一管径排水管的泄流量，就是说排除同样的雨水流量，采用虹吸排水系统的排水管管径要小于采用重力排水系统的排水管管径。
1.1.3 虹吸排水系统其实质是一种多斗压力流雨水排水系统。
因此埋地管相对重力式排水系统要明显减少。
1.2施工特点：1.2.1 采用虹吸式雨水系统，立管数量少、土方开挖少，大大减少工程量，缩短工期。
1.2.2虹吸式雨水斗，优异的防腐性能、安装时无需做防腐处理，采用独特机械固定方式（类似法兰结构），能彻底解决雨水口的密封问题，屋面预留孔洞小，安装、维护便捷。
1.2.3 由于高密度聚乙烯(HDPE)管具有成本低、质量轻、安装方便等特性，虹吸式雨水系统管道通常采用高密度聚乙烯(HDPE)管,采用高密度聚乙烯（HDPE）管，管道安装快速、需要较少的固定点、无热膨胀、无伸缩节要求、更适合预制安装。
虹吸雨水排水系统施工方案施工工艺(两套)(完整版)
第一套方案一、施工准备工作1.准备屋面虹吸式雨水排水系统全部材料(包括：管道、管配件、雨水斗等)，到场后报请甲方和监理单位检验，入库分类存放备用。
2.会同设计院、甲方、监理进行图纸会审，解决存在的问题。
3.配合屋面安装施工单位按照图纸设计位置在屋面上预留安装雨水斗所需孔洞，孔洞规格尺寸和位置误差应符合规范要求。
4.做好与其它相关专业的协调工作。
二、施工劳动力计划安排及进度部署1、劳动力计划表单位：人3、根据本工程各项工作进度计划，施工工期定为20日历天。
三、拟投入的主要施工机械设备表四、与其它专业的协调配合1、积极配合屋面施工单位施工，在保证屋面防水的前提下，作好屋面雨水斗的安装，贯彻“防排结合”的理念。
2、召开工程例会，及时解决虹吸排水工程在安装过程中与水、电、暖通等其它安装专业交叉作业时发生的问题。
五、工程施工技术方案1、工艺流程和技术措施1.1系统安装工艺流程1.2技术措施1、管道安装部分应做好以下工作：①、熟悉施工图纸和施工现场。
②、按图纸设计的要求，密切配合施工总进度要求，理顺施工程序和系统要求。
③、管道支架在加工场地预制，支架上的孔眼要用台钻,经涂刷防锈漆后方能安装。
④、按先装大管径干管、立管，后装小管径支管的原则。
⑤、配合实际施工要求，分段进行施工、试压和接驳。
保证施工质量和施工时间。
⑥、施工完毕或安装中断的敞口处，也要做封闭或临时封闭，以防止杂物进入管腔内。
⑦、做好材料检验，确保材料及其配件符合要求。
2、虹吸式雨水斗的安装⏹雨水斗与管道的连接：雨水斗与HDPE管道连接采用法兰连接，即利用一个钢塑转换头和一个法兰片实行雨水斗与HDPE管道的连接牢固、施工方便等优点。
⏹管道检查口（见右图）安装在压力流排水立管下端,彻底解决了系统管网平时难以维护的问题。
该产品安装方便、运行可靠、美观，制作工艺已达到国际先进水平。
●HDPE管道安装HDPE(高密度聚乙烯)管本身具有良好的抗震性能，但其材质柔软：① HDPE管管道支架最大间距（表一）管径(mm）110 125 160 200 250水平管（m）1.10 1.25 1.60 2.00 2.50立管（m） 1.65 1.87 2.4 3.0 3.75②消能悬吊固定系统（简称二次悬吊系统）消能悬吊固定系统如下图所示，在悬吊管上每间隔≤6米设置一个固定支（吊）架，此点与悬吊梁固定，为不可移动的。

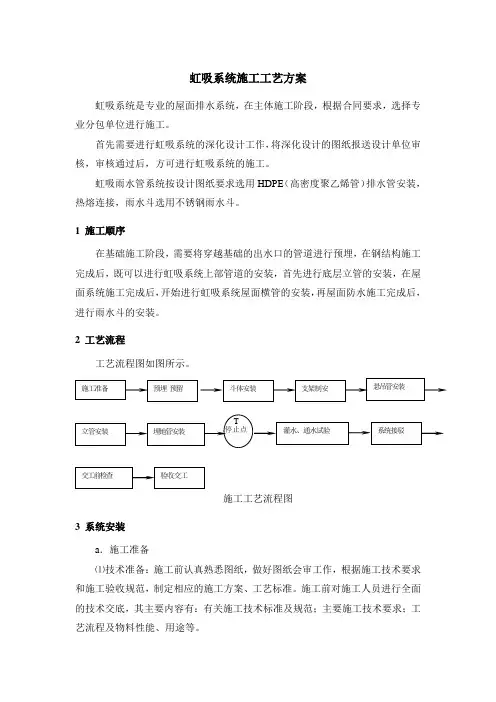

虹吸系统施工工艺方案
虹吸系统施工工艺方案虹吸系统是专业的屋面排水系统，在主体施工阶段，根据合同要求，选择专业分包单位进行施工。
首先需要进行虹吸系统的深化设计工作，将深化设计的图纸报送设计单位审核，审核通过后，方可进行虹吸系统的施工。
虹吸雨水管系统按设计图纸要求选用HDPE （高密度聚乙烯管）排水管安装，热熔连接，雨水斗选用不锈钢雨水斗。
1 施工顺序在基础施工阶段，需要将穿越基础的出水口的管道进行预埋，在钢结构施工完成后，既可以进行虹吸系统上部管道的安装，首先进行底层立管的安装，在屋面系统施工完成后，开始进行虹吸系统屋面横管的安装，再屋面防水施工完成后，进行雨水斗的安装。
2 工艺流程工艺流程图如图所示。
施工工艺流程图3 系统安装a ．施工准备⑴技术准备：施工前认真熟悉图纸，做好图纸会审工作，根据施工技术要求和施工验收规范，制定相应的施工方案、工艺标准。
施工前对施工人员进行全面的技术交底，其主要内容有：有关施工技术标准及规范；主要施工技术要求；工艺流程及物料性能、用途等。
⑵施工现场准备：依据施工图纸测量定位，确定标高，处理管路径上的预留孔洞，预留孔洞尺寸宜较管外径大50-100mm，架空管道顶上部的净空不小于80mm。
⑶雨水斗安装：对雨水斗安装位置放样并检查、确认。
在有天沟部分汇水天沟内进行开孔，放置雨水斗，安装雨水斗专用安装片（安装片与雨水斗连接是氩弧焊焊接）。
安装片与天沟采用射钉连接的方式，连接时在安装片上涂上防水涂料，以起到防水作用⑷悬吊管安装a.测量放线：放线前先根据图纸定位尺寸核对现场是否与建筑物及其它管线有冲突，再放出直线，在直线上定出安装片的位置。
b.安装片安装：水平管安装片不超过2.5米设置一个，立管安装片不超过15倍管径设置一个，具体距离参照管道的固定。
安装片装好后要重新拉线检查，如果安装片的中心不在一条直线上，可以通过上面的长形孔作调整。
钢结构上可不使用安装片，但支吊点的距离不变。
见图4-1.2.5米图4-1 安装片安装示意图c.安装片固定在承重结构上，管道支吊架应固定在安装片上，固定位置要准确，埋设应牢固，立管及水平管道安装。
虹吸式雨水排水系统施工工艺
虹吸式雨水排水系统施工工艺标准1.适用范围和编制依据1.1适用范围本工艺标准适用于建筑给、排水工程中的虹吸式雨水排水系统安装工程1.2编制依据《建筑建筑给水、排水及采暖工程施工质量验收规范》GB50242-2002《虹吸式屋面雨水排水系统技术规程》CECS183:20052.施工准备2.1材料的质量要求2.1.1管材、管件应有出厂质量证明文件。
2.1.2管材不允许有折叠、裂纹、分层、搭焊；内外表面应光滑。
2.1.5采用HDPE管材料。
用于同一系统的管材和管件及虹吸式雨水斗的连接短管应采用相同材质，各种管材的符合材料标准规定。
2.2主要机具2.2.1机械设备：电熔焊机、对接型热熔机、角磨机、电焊机、切割机、水平尺。
2.2.2通用和专用工具：扳手、起子、锉刀、木榔头等。
2.2.3测量、检测和试验设备：钢卷尺、游标卡尺、角尺、水平尺等2.3作业条件施工现场土建已提交相应的施工作业面。
3.操作工艺3.1工艺流程3.2测量定位、预留预埋认真审查图纸，在管道穿过楼板和剪力墙处预留孔洞。
在屋面结构施工时，配合土建预留符合雨水斗安装孔洞，或直接将雨水斗座连同保护螺丝预埋在屋面混凝土中，预埋时应留出屋面找平层厚度(预留位置应参照土建施工图，根据轴线、标高以及水施图准确定出预留洞口的位置)。
3.2支架制作安装：对应管材按照规范、设计要求进行支架制作安装，应注意：(1)管道安装时应设置固定件，固定件必须能够承受满流管道的重量以及高速水流所产生的冲击力。
对于HDPE管道系统，固定件还应吸收管道热胀冷缩时产生的轴向应力。
(2)固定件应根据各种管材要求设置，位置准确，埋设平整，与管道接触紧密，但不得损伤管道表面。
(3)固定件宜采用与虹吸式屋面雨水排放系统配套的专用管道固定系统。
(4)管道支吊架应固定在承重结构上，位置正确，埋设牢固。
(5)管道的支、吊架间距及设置要求要满足规范要求。
(6)HDPE悬吊管采用方形钢导管进行固定。
虹吸式屋面雨水排水系统施工工法
虹吸式屋面雨水排水系统施工工法虹吸式屋面雨水排水系统施工工法一、前言随着城市化进程的加快，屋面雨水排水成为城市建设中的重要问题。
传统的屋面排水系统存在排水能力不足、易堵塞、维护困难等问题。
虹吸式屋面雨水排水系统作为一种新型的排水系统，具有排水能力强、阻力小、维护简便等优势。
本文将介绍虹吸式屋面雨水排水系统的施工工法，包括工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。
二、工法特点虹吸式屋面雨水排水系统具有以下几个特点：1）排水能力强：采用虹吸原理，排水速度快，能够有效排除大量雨水。
2）阻力小：采用管道梯级布置和设计合理的截面形状，减小了水流的阻力，提高了排水效率。
3）维护简便：系统中不需要安装机械设备，减少了维护和修理的难度。
4）节约成本：系统采用模块化设计，减少了施工工艺和工期，降低了施工成本。
三、适应范围虹吸式屋面雨水排水系统适用于各种类型的屋面，包括商业建筑、住宅建筑、工业建筑等。
无论是平屋面还是斜屋面，都可以采用虹吸式排水系统。
四、工艺原理虹吸式屋面雨水排水系统的工艺原理基于虹吸原理和自然重力，通过管道和吸水井的组合，实现快速排水。
施工工法与实际工程之间的联系在于通过合理的布置管道和吸水井的位置、截面设计和管道连接方式，实现雨水顺利排出。
五、施工工艺虹吸式屋面雨水排水系统的施工工艺分为以下几个阶段：1）设计阶段：根据实际需求和建筑结构，确定虹吸式排水系统的布局和设计参数。
2）施工准备：清理屋面、准备施工材料和机具设备。
3）布置管道和井盖：按照设计要求，铺设管道和安装井盖。
4）连接管道：采用密封连接或焊接方式连接管道。
5）安装吸水井：根据设计要求，安装吸水井，确保井底与管道相连接。
6）检验系统：进行系统测试，确保排水顺畅。
7）收尾工作：清理施工现场，进行维修保养。
六、劳动组织虹吸式屋面雨水排水系统的施工涉及到多个工种，包括项目经理、施工队长、水工、电工等。
虹吸负压排水系统施工工艺_secret
虹吸负压排水系统施工工艺虹吸雨水排水系统具有材料节省、材质轻便、安装方便、雨水排放时间短、排水量大等诸多优点，在近几年的建筑市场上被大量采用，已逐步取代了原有的雨水排放方式。
1. 虹吸排水系统施工流程图2. 施工准备工作2.1 管道在施工前，必须熟悉设计施工图、有关技术资料与施工验收规范的技术要求。
编制施工预算、工程进度计划与施工方案，制定材料供应、机具配备与劳动力需求计划，确保工程顺利开工。
2.2 按设计施工图进行管道预制工作，必须按照设计坐标、标高位置进行，套管平直，固定牢固，同时做好套管的封堵，防止混凝土及垃圾的进入。
2.3 排水系统管道施工时，先进行埋地管道的敷设，然后进行垂直立管的安装，最后安装支管、水平支管和排出管。
立管安装必须执行“下开上堵”的施工原则，确保管道畅通。
2.4 为确保配管正确，须做好与土建、装潢施工单位的配合，及时掌握吊顶高度、水平基准线、墙身线及卫生器具的镶接尺寸，做好毛坯墙管道的安装敷设，确保管道预留的坐标、标高符合验收规求。
嵌墙暗装及预埋的给排水支管要固定牢固，在土建作业时做好出墙与出地坪的管口加堵保护工作。
并根据土建、装饰的进度要求及时对管道进行检验与试验。
2.5 工程中所使用的管材和管件应具有质量检验部门的产品合格证或认证文件。
管材和管件上应标明规格、压力和生产厂名或商标，并应标明生产日期和检验代号。
HDPE管道采用热熔连接时，应采用安全可靠的配套专用的热熔连接工具。
2.6 管材和管件的外观应光滑平整、无裂口、裂纹、脱皮和明显的痕纹、凹陷，管件应完整、无缺损、无变形。
2.7 施工人员须经过HDPE管道、不锈钢管道安装的技术培训。
3. 系统的安装3.1 雨水斗的安装要求3.1.1不锈钢雨水斗在混凝土天沟的安装要求：天沟平直、同一天沟内的雨水斗标高要一致，雨水斗要固定牢固，土建施工时在屋面雨水斗安装位置预留孔洞，安装时将不锈钢底盘平放在孔的正上方（确保底盘与楼板顶面标高一致），同时封堵尾管与孔之间的空隙。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
虹吸雨水排放系统施工工法1、特点1.1设计特点1.1.1 虹吸式屋面雨水排放系统排水管道均按满流有压状态设计，因此虹吸排水系统中雨水悬吊管可做到无坡度敷设。
同时，当产生出虹吸作用时管道内水流流速很高，因此系统具有较好的自清作用。
而重力式排水设计计算不按满流计算，雨水悬吊管的敷设坡度不得小于0.005。
1.1.2 虹吸排水系统中排水管泄流量要远大于重力排水系统中同一管径排水管的泄流量，就是说排除同样的雨水流量，采用虹吸排水系统的排水管管径要小于采用重力排水系统的排水管管径。
1.1.3 虹吸排水系统其实质是一种多斗压力流雨水排水系统。
因此埋地管相对重力式排水系统要明显减少。
1.2施工特点：1.2.1 采用虹吸式雨水系统，立管数量少、土方开挖少，大大减少工程量，缩短工期。
1.2.2虹吸式雨水斗，优异的防腐性能、安装时无需做防腐处理，采用独特机械固定方式（类似法兰结构），能彻底解决雨水口的密封问题，屋面预留孔洞小，安装、维护便捷。
1.2.3 由于高密度聚乙烯(HDPE)管具有成本低、质量轻、安装方便等特性，虹吸式雨水系统管道通常采用高密度聚乙烯(HDPE)管,采用高密度聚乙烯（HDPE）管，管道安装快速、需要较少的固定点、无热膨胀、无伸缩节要求、更适合预制安装。
2、适用范围压力（虹吸）流雨水系统适用于大型会展中心、体育馆、候机楼、飞机库、物流中心、商厦、厂房等大型工业与民用建筑的各种类型屋面的排水。
3、工艺原理该系统采用特制的雨水斗，配合精确的计算，在设计条件下，充分利用与地面的高差所形成有效作用，水头形成虹吸，使屋面雨水得以快速排泄。
虹吸雨水的安装示意图如图3.1所示。
1图3-1 虹吸雨水安装示意图4、工艺流程及操作要点4.1工艺流程图如图4.1-1所示。
图4.1-1 施工工艺流程图4.2操作要点 4.2.1施工准备4.2.1.1技术准备：施工前认真熟悉图纸，做好图纸会审工作，根据施工技术要求和施工验收规范，制定相应的施工方案、工艺标准。
施工前对施工人员进行全面的技术交底，其主要内容有：有关的施工技术标准及规范；主要施工技术要求；工艺流程及物料性能、用途等。
4.2.1.2施工现场准备：依据施工图纸测量定位，确定标高，处理管路径上的预留孔洞，预留孔洞尺寸宜较管外径大50-100mm ，架空管道顶上部的净空不小于80mm 。
4.3雨水斗安装4.3.1压力流雨水斗安装图：虹吸雨水斗的安装示意图如图4.3-1,4.3-2,4.3-3,4.3-4所示。
图4.3-1 压力流雨水斗安装施工准备预埋 预留斗体安装支架制安悬吊管安装立管安装 埋地管安装 灌水、通水试验系统接驳交工前检查验收交工T停止点图4.3-2 压力流雨水斗安装图图4.3-3 压力流雨水斗安装图图4.3-4压力流雨水斗安装图4.3.2雨水斗安装要求：⑴国产雨水斗的安装见国家建筑标准图01S302⑵设于钢筋混凝土屋面上，檐沟或天沟内的雨水斗应按雨水斗制造厂的要求预留洞。
（3）雨水斗安装时使用的密闭膏应为优质产品，并与屋面防水材质相融。
4.3.3雨水斗的布置⑴依据雨水系统的设计水力状态选用压力式雨水斗大小。
⑵布置雨水斗的个数应使其排水量大于系统设计流量。
⑶一个屋面上的雨水斗的个数不少于2个。
（4）天沟内布置多个虹吸雨水斗时，天沟不需做坡度。
(5)寒冷地区建筑物的雨水斗宜设在冬季易受室内温度影响的范围内。
(6)雨水斗的布置除按计算决定间距外，还应考虑柱子等结构因素，虹吸式雨水斗小于20m。
(7)多个雨水斗的排水系统，雨水斗应接在悬吊管上，不可直接与主管相连。
(8)多个雨水斗的排水系统，雨水斗宜在主管两侧均匀布置。
(9)虹吸式排水系统，同一排水悬吊管上的多个雨水斗宜布置在同一水平面上。
4.3.4雨水不锈钢底座安装⑴屋面土建施工时，开始安装不锈钢底座。
⑵根据结构板厚度检查底板安装高度，确保底板面与结构楼板面标高一致或最多低于结构楼板面标高5mm。
⑶确保底座面水平，固定底座，确保土建封堵孔洞时不发生偏移。
⑷安装临时封堵，用螺栓固定，确保混凝土砂浆不能进入雨水口以及将来屋面垃圾不能进入雨水口。
⑸进行孔洞封堵，注意检查防水卷材不要超过底座排水喇叭口外缘。
⑹当找平层施工开始时，跟进并配合土建，要求找平层找坡至夹圈外缘。
4.3.5防水压盘、导流隔气板的安装（1）屋面防水施工完毕后，应及时清楚屋面上的杂物，确认雨水管道通畅后，再安装雨水斗的防水压盘。
（2）当屋面面层施工完成，雨水系统安装完毕通过验收，安装导流隔气板。
4.4 悬吊管安装(1)测量放线：放线前先根据图纸定位尺寸核对现场是否与建筑物及其它管线有冲突，再放出直线，在直线上定出安装片的位置。
(2)安装片安装：水平管安装片不超过2.5米设置一个，立管安装片不超过15倍管径设置一个，具体距离参照管道的固定。
安装片装好后要重新拉线检查，如果安装片的中心不在一条直线上，可以通过上面的长形孔作调整。
钢结构上可不使用安装片，但支吊点的距离不变。
见图4.4-1.2.5米图4.4-1 安装片安装示意图(3)安装片固定在承重结构上，管道支吊架应固定在安装片上，固定位置要准确，埋设应牢固，立管及水平管道安装如图4.4-2。
(4)方形钢导管应沿高密度聚乙烯(HDPE)悬吊管悬挂在建筑承重结构上，高密度聚乙烯(HDPE)悬吊管则宜采用导向管卡和锚固管卡连接在方形钢导管上。
支吊架及管道安装如图4.4-2。
(5) 方形钢导管悬挂点间距和导向管卡、锚固管卡设置间距要符合表1要求：高密度聚乙烯(HDPE)管的连接(1) 热熔对焊连接：对焊连接是一种最简单的管件连接方法，所有管径从32mm 到315mm 的管道均可以用这种办法进行连接。
它为整个系统的预制安装提供了许多方便有利的前提条件，HDPE 管材用此方法焊接时不需其它部件。
：导向管卡图4.4-3支吊架及管道安装图(2)无论预制安装是在现场或是在车间里，在各种环境下都用此焊接法，而完成一个完美的焊接过程所需要的条件：保持焊接部位、管道及电热板的清洁度正确的焊接温度；焊接连接过程中施加相应的力；焊接切断面必须是垂直90度，必须通过刨刀刨平。
(3)对于32mm到75mm的管道采用手动焊接的操作方式，手动焊接采用便携式电焊板操作。
操作步骤如下：保持焊板清洁，检查焊板温度，在绿灯亮之前不要进行焊接（图4.5-1）；一开始，用力把管道焊接面顶在焊接板上，然后放松的握住管道。
仔细观察整个焊接熔化过程（图4.5-2）；当焊接面凸出的大小与要求相关产品相符时，同时取下两边的焊接管道，并迅速把焊接面用力碰拢，慢慢的加压直到要求的压力（图4.5-3）。
用力压住管道，保持大约30秒，直到管道焊接接缝处冷却。
不允许用冷水或者其它冷的物体加速冷却管道。
如土4.5-1,4.5-2,4.5-3。
图 4.5-1 图 4.5-2 图 4.5-3(4)对于直径40mm到315mm的管道采用电动对焊接法，热熔对焊的操作在地面进行，一般在预制阶段使用。
操作步骤如下：把相应的管件固定在管道箍紧装置上成一直线（图4.5-4）；把管件小心的顶在切割盘上，切割管端直到把管端完全平直、干净为止。
把两个管件合拢，观察切割面是否正确（图4.5-5）；用焊接片熔焊管端 (绿灯亮)直到焊接面凸出处达到相应的要求大小(取决于管径的大小) （图4.5-6）；把两管件按要求的焊接压力(参见刻度)仔细地碰拢。
在焊接处完全冷却前，不要松开锁扣把手。
（大约40秒）（图4.5-7）。
图4.5-4图 4.5-5图 4.5-6 图4.5-7 (5)对焊焊接容许的厚度几乎和管道的壁厚差不多，参照表2的规定。
表2对焊容许厚度管径（mm）32-7590110 125 160 200 250 315 对焊厚度（mm） 3 4 5 5 7 7 8 10不合格的要锯开重焊。
图 4.5-8(7)高密度聚乙烯(HDPE)管也可以采用电焊管箍（图4.5-9）连接，操作步骤如下：把管道及配件嵌入管箍连接件内（图4.5-10）；接通电焊机，开始焊接过程（图4.5-11）；当《END》信号显示灯亮起时，切断电熔焊机，热量显示器会从白色转为黑色（图4.5-12）；考虑外观起见，安装结束以后，可去除Ø40-160mm的电焊管箍连接件上的电源连接插孔（图4.5-13）。
图 4.5-10 图 4.5-11图4.5-9 电焊管箍(6) 悬吊系统如图4.5-14的示，在悬吊管上每间隔≤5米设置一个固定管卡，此点与悬吊梁固定，为不可移动的。
因为HDPE 管具有膨胀系数较大，但膨胀应力小的特性，所以固定支（吊）架的设置将整段悬吊管的膨胀变形分解到各固定支（吊）架之间，变形无法目测察觉，起到美观作用，膨胀应力由固定支（吊）架传递到悬吊梁上被消解，对建筑的结构本体不会造成影响，同样悬吊管的振动也通过支（吊）架传递到悬吊梁上，利用悬吊梁的刚性消解，限制HDPE 管的振动。
1 管卡2 方形钢导管3 方形钢管骑形卡4 方形钢导管联接件5 连接管卡与方型钢导管的角钢图4.5-14支吊架固定安装 表3 方形导管尺寸表HDPE 管外径(mm) 方形导管尺寸A ×B40~200 30×30 250~31540×60系统能够保证管道不下垂，不产生水流阻塞，防晃，抗震，并固定于本体结构柱墙或顶板上。
(8) 高密度聚乙烯（HDPE ）悬吊管的锚固管卡宜安装在管道的端部和末端，以及Y 型支管的每个方向上，2个锚固管卡之间的距离不应大于5m 。
当雨水斗与立管之间的悬吊管长度超过1m 时，应安装带有锚固管卡的固定件。
(9) 当管径小于250mm 时：每个Y 型接口需要一个锚固管卡，在最大管径的管道上，当两个Y 型接口间距超过5米，需要增加锚固管卡，保证相邻两个锚固管卡间距不大于5米。
最后一个雨水斗处及水平管接至立管需要有锚固管卡。
锚固管卡采用专用电焊圈(图4.5-15)，200 毫米12345图 4.5-12图 4.5-13管径的管道的固定点需要双法兰衬管（图4.5-16）。
如果方钢间断，需要安装两个锚固管卡。
每2.5米需要有一个连接房顶和墙面的连接件。
(10)管径 ≥ 250 mm 时：锚固管卡由一组配件组成，315mm 管径的每个固定点需要两个锚固管卡组成（图4.5-17）。
每个Y 型接口需要一个锚固管卡，在最大管径的管道上，当两个Y 型接口间距超过5米，需要增加锚固管卡，保证相邻两个锚固管卡间距不大于5米。
最后一个雨水斗处及水平管接至立管需要有锚固管卡。
每隔 2.5 m 必需与屋面或墙面固定。
方形导轨不能被切断，否则需要2的锚固管卡固定。
图4.5-17 管径250mm 以上水平管的固定(11) 如果坚固方钢导轨与天花板的距离超过50CM ，必须每隔10M 和方向改变的地方做防止水平位移的措施。
