预制板梁安装方案
桥梁板预制安装施工方法
桥梁梁板预制、安装施工方案一、工程概况本项目为K + 桥第跨梁板预制、安装,采用梁场集中预制，分片吊装的施工工艺.二、梁板预制施工方案（一)施工准备1、预制场地根据全段桥梁分部特点设置两个梁板预制场，负责全线桥梁工程T梁的预制。
梁板预制场平面布置见《T梁预制场地布置图》所示。
2、施工机具设备预制场的主要投入机具设备分别如表一所示:3、材料供应所有梁板预制所用材料均提前预定，确保施工期间不会因材料供应不上而影响工期。
4、现场管理T梁预制、安装为整个项目施工的重中之重。
为此，我们建立精干、高效、有着丰富的T梁施工经验的管理机构，其组成人员见图一所示。
5、预制场施工人员预制场各工种施工人员见表二所示.6、进度计划为保证后期梁场段路基的后续填筑，梁板预制工期安排在年月日～年月日。
T梁预制现场管理机构图（图一）预制、安装投入主要机具设备（表一)预制场作业人员需求表(表二）7、施工方法a、场地平面布置预制场总体布置：混凝土集中拌合站设在预制场的中部.预制场混凝土采用电子计量的强制式混凝土拌和机集中搅拌，混凝土的运输和梁板的吊装分别采用大、小龙门轨道，龙门架分开作业,互不干扰。
预制场紧邻施工便道，为材料的运输提供了方便,预制场的用电由变压器提供，预制场的拌和站紧邻水源丰富的山凹,现场设置储水池。
梁场现场设80t龙门吊2台、5t龙门吊1台，负责移梁存梁、安、拆模板和混凝土浇筑工作。
预制场各种临时设施布置见预制场平面布置图所示.梁场设30mT梁台座8个，40mT梁台座8个,16m箱梁台座5个,20m箱梁台座3个，共计设台座24个。
b、轨道根据当地实际情况，轨道基础拟采用混凝土结构,轨道基础施工时，应注意纵向坡度的控制。
c、台座根据现场地质情况、各种梁板重量及附属重量，结合地基土的容许承载力，T梁、箱梁台座均设为凸状钢筋混凝土台座,为利于拆模,露出地面部分高度可适当加高。
为多次周转利用台座及保证预制梁板底部的平整度，T梁台面采用6毫米厚钢板进行压面,棱角处采用5㎝×5㎝的角钢。
桥梁工程预制空心板梁吊装专项方案
目录1 工程概况 (1)2 编制依据 (1)3 预制梁主要工程量 (1)4 施工准备 (1)5 吊装数据的计算 (2)6 吊装方案 (5)7 空心板吊装施工进度计划 (11)8 资源配置 (11)9 安全保证措施 (12)10 安装质量保证措施 (14)11应急预案 (15)生态园17号线桥梁工程预制空心板吊装专项方案1 工程概况生态园17号线山龙河桥梁工程位于生态园17号线道路桩号K0+283.50处。
桥梁上部结构设计为预制空心板梁，下部结构桥墩采用桩柱式，桥台采用钢筋砼U型结构，基础均采用扩大基础，桥梁设计横断面宽度为25m（横断面布置为2.5m慢行道+2.5m 人行道+7.5m车行道+7.5m车行道+2.5m慢行道+2.5m人行道），桥梁总长20m两跨，设计跨径为单跨10m、桥梁上下游设计有顺接挡墙，形式为重力式浆砌片石结构。
2 编制依据⑴《起重机械安全规程》GB6067-2010⑵《汽车起重机和轮胎起重机安全规程》TB/T8716⑶《城市桥梁工程施工质量验收规范》CJJ2-2008⑷《公路桥涵施工技术规范》TF50-2011⑸《危险性较大的分部分项工程安全管理办法》（建质[2009]87号）⑹《重要用途钢丝绳》GB 8918-2006⑺《建筑施工手册第四版》（中国建筑出版社）⑻生态园17号线桥梁工程施工蓝图3 预制梁主要工程量4 施工准备⑴盖梁及桥台台帽砼养护期达到。
⑵梁砼养护期达到。
⑶橡胶支座已安装完成，且保证位置正确。
⑷测量放样出梁板位置。
⑸吊装前各人员应合理分配各工序应由专人指挥。
⑹吊车、垫木、钢丝绳等施工机具准备、调试完成。
5 吊装数据的计算5.1 钢丝绳的选用计算5.1.1 安全系数的确定安全系数是预先给予钢丝绳的储备能力，根据《建筑施工手册第四版》（中国建筑出版社）可知，生态园17号线梁板吊装安全系数取4.5，具体数据见下表。
钢丝绳的安全系数使用情况安全系数K 使用情况安全系数K 缆风绳用 3.5 用作吊索，无弯曲6～7用于手动起重设备 4.5 用作绑扎吊索8～10用于机动起重设备5～6 用于载人的升降机145.1.2 钢丝绳受力计算根据起吊梁板的重量及钢丝绳特性（17号线预制空心板梁的最大单片重量13t）选择采用6V×19+FC钢芯钢丝绳，直径Φ24mm，公称抗拉强度为1870MPa，最小破断拉力298KN（参见《重要用途钢丝绳》GB8918-2006第29页表19），如下图所示。
空心板梁预制及安装施工方案
空心板梁预制及安装施工方案空心板梁是一种常见的预制梁，由于其具有结构轻、施工简便等特点，在建筑领域得到了广泛应用。
下面将详细介绍空心板梁的预制和安装施工方案。
一、预制方案1.设计和加工空心板梁的模具。
根据设计要求，制作适用于空心板梁的模具，模具材料可以选择钢板、木板等。
2.配置混凝土搅拌料。
根据混凝土设计强度和配合比要求，计算出所需的水泥、骨料、砂浆等搅拌料的用量，并进行配料、搅拌。
3.浇注混凝土。
将配置好的混凝土搅拌料倒入模具中，用振动棒进行振动压实，确保混凝土充分密实、无气孔。
4.养护。
浇注完成后，对混凝土进行养护，保持一定的湿度和温度，使混凝土逐渐硬化变强。
5.梁体加工。
养护完成后，将混凝土梁体进行切割、修整等加工工艺，使其满足预制空心板梁的要求。
1.提前测量、布点。
根据设计要求和施工图纸，在施工现场进行实测，确定梁体的准确位置，并在梁体上标出需要安装的螺栓孔或焊接点等。
2.检查基础。
在进行梁体安装前，要先对基础进行检查，确保基础的平整、强度满足要求。
3.安装螺栓或焊接。
根据梁体上的标注点，在基础上进行螺栓孔的钻孔或焊接点的准确设置。
4.吊装安装。
采用起重设备，将预制好的空心板梁吊装到设计位置，并通过螺栓或焊接固定在基础上。
5.验收与调整。
在安装完成后，对空心板梁进行验收，检查其垂直度、水平度等，并根据需要进行调整和矫正。
6.填充砂浆。
在梁体的两侧缝隙、空心部分等处，使用砂浆进行填充，加强梁体的整体性能。
7.养护和防护。
在梁体安装完成后，对梁体进行养护和防护，保持其表面的完整性和耐久性。
根据需要，可以进行防腐、防火等处理。
通过以上预制和安装施工方案，可以有效提高空心板梁的施工效率和质量，使其更好地发挥结构作用。
同时在施工过程中要注意安全，遵守相关的安全规范和操作要求，确保施工工程的顺利进行。
空心板梁预制及安装施工技术方案
空心板梁预制及安装施工技术方案一、前言空心板梁是一种新型的混凝土建筑材料，在现代建筑中得到越来越广泛的应用。
空心板梁具有质量轻、强度高、隔热隔音等诸多优点，被广泛应用于居民楼、办公楼、宾馆、酒店、医院等建筑中。
本文将详细介绍空心板梁的预制和安装施工技术方案，以便工程师和施工人员在实践中能够严格按照施工规范进行施工，确保工程质量。
二、预制工艺1. 设计和安装预制模板根据设计要求，先进行模板安装。
模板要求严格符合原始设计。
模板的安装要做到切实可靠，接缝必须牢固，不得有松动和倾斜。
2. 将钢筋固定到预制模板上按照设计要求钢筋进行加工，预制板的连接位置和板的直径大小有关。
钢筋的间距要根据钢筋直径和预制板的长度来确定。
在预制模板上放置好钢筋后，再用铁丝进行固定，以确保钢筋不会松动。
3. 浇筑混凝土在预制模板上放置预制板，从一侧倾斜，使其成为倾斜状态。
每个板的厚度要适当，一般不得超过220毫米，根据设计要求采用等强度混凝土。
浇筑混凝土前，要先在预制板的一侧安装挡板。
在预制板倾斜的状态下，将混凝土从预制板的一侧倾倒至预制板的另一侧。
在浇筑混凝土的同时，须注意观察混凝土的灌注情况，避免出现空洞或者未灌满的情况。
如需开窗口或者埋设管道，可以根据实际需要预留预留。
4. 养护在混凝土浇筑完成后，需要对其进行养护。
在混凝土内部的水分蒸发时，混凝土表面不应干燥，不应受到强风吹袭，因此，在养护期内要及时进行表面保水。
根据混凝土的用途和工程要求，养护期时间不同，在进行养护的过程中，还应避免过度护理，以免发生反效果。
三、安装施工技术1. 板与板之间的连接衔接方式可直接用钢筋焊接。
焊接后，焊接部位要切除锋利边角，然后进行加强螺栓固定。
2. 板与墙体之间的连接用钢筋及螺栓固定板与墙面或柱子相连即可。
在钢筋连接电弧焊接时，洞口先滚压平实，焊接完成后，焊缝部位及洞口周围的破损、锐角必须切锉平整。
3. 板与梁之间的连接在板与梁的接头处，先固定大小钢板，然后将板与钢板一并钢筋焊接固定，焊接完成后，焊缝部位必须切锉平整。
预制钢梁安装施工方案
一、工程概况本工程为某住宅楼项目，采用预制钢梁作为主要承重结构。
预制钢梁具有自重轻、施工速度快、抗震性能好等优点。
为确保工程质量和施工安全，特制定本预制钢梁安装施工方案。
二、施工准备1. 技术准备（1）熟悉预制钢梁的设计图纸，掌握其结构形式、尺寸、材质等要求。
（2）了解施工现场的实际情况，包括基础施工、模板支撑体系等。
（3）掌握预制钢梁的运输、吊装、连接等施工工艺。
2. 材料准备（1）预制钢梁：按照设计要求采购，确保材质、尺寸、质量符合规范。
（2）连接件：螺栓、焊接材料等。
（3）辅助材料：吊装设备、工具、防护用品等。
3. 人员准备（1）组建专业施工队伍，明确各工种人员职责。
（2）进行技术交底，确保施工人员掌握施工工艺和质量要求。
三、施工工艺1. 钢梁运输（1）运输前，对预制钢梁进行检查，确保无损伤、变形等情况。
（2）运输过程中，采取有效措施防止钢梁损坏。
2. 钢梁吊装（1）根据现场情况，选择合适的吊装设备。
（2）确定吊装顺序，先安装梁柱，再安装梁板。
（3）吊装过程中，确保钢梁平稳，防止倾斜、碰撞。
3. 钢梁连接（1）连接前，检查钢梁表面质量，确保无锈蚀、油污等。
（2）采用螺栓连接或焊接连接，确保连接牢固。
（3）连接过程中，注意调整钢梁的位置，使其符合设计要求。
4. 钢梁校正（1）校正时，采用经纬仪、水准仪等测量工具。
（2）调整钢梁的标高、水平度等，确保其符合设计要求。
（3）校正后，进行复测，确保钢梁安装质量。
四、质量要求1. 预制钢梁材质、尺寸、质量符合设计要求。
2. 钢梁连接牢固，无松动、变形等情况。
3. 钢梁安装标高、水平度等符合设计要求。
4. 施工过程中，做好记录，确保施工质量可追溯。
五、安全措施1. 施工人员必须佩戴安全帽、安全带等防护用品。
2. 吊装过程中，确保吊装设备、吊具完好，防止事故发生。
3. 钢梁运输、吊装过程中，注意防止碰撞、挤压等。
4. 施工现场设置安全警示标志，确保施工安全。
空心板梁的预制、安装方案

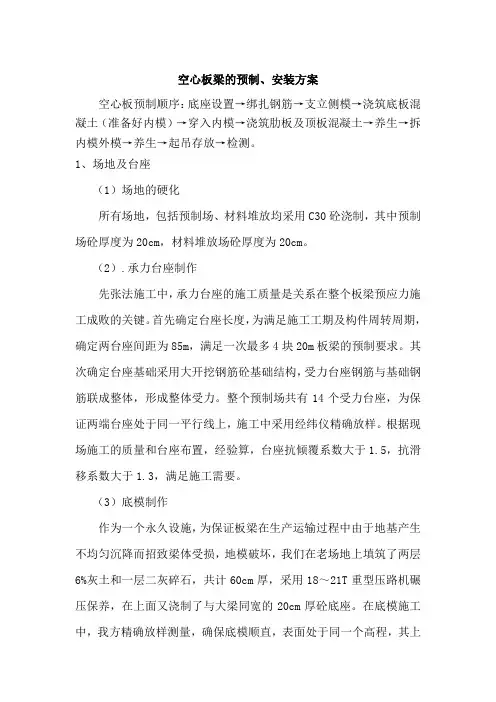

空心板梁的预制、安装方案空心板预制顺序：底座设置→绑扎钢筋→支立侧模→浇筑底板混凝土（准备好内模）→穿入内模→浇筑肋板及顶板混凝土→养生→拆内模外模→养生→起吊存放→检测。
1、场地及台座（1）场地的硬化所有场地，包括预制场、材料堆放均采用C30砼浇制，其中预制场砼厚度为20cm，材料堆放场砼厚度为20cm。
（2）.承力台座制作先张法施工中，承力台座的施工质量是关系在整个板梁预应力施工成败的关键。
首先确定台座长度，为满足施工工期及构件周转周期，确定两台座间距为85m，满足一次最多4块20m板梁的预制要求。
其次确定台座基础采用大开挖钢筋砼基础结构，受力台座钢筋与基础钢筋联成整体，形成整体受力。
整个预制场共有14个受力台座，为保证两端台座处于同一平行线上，施工中采用经纬仪精确放样。
根据现场施工的质量和台座布置，经验算，台座抗倾覆系数大于1.5，抗滑移系数大于1.3，满足施工需要。
（3）底模制作作为一个永久设施，为保证板梁在生产运输过程中由于地基产生不均匀沉降而招致梁体受损，地模破坏，我们在老场地上填筑了两层6%灰土和一层二灰碎石，共计60cm厚，采用18～21T重型压路机碾压保养，在上面又浇制了与大梁同宽的20cm厚砼底座。
在底模施工中，我方精确放样测量，确保底模顺直，表面处于同一个高程，其上采用C50混凝土水磨石，保证梁底光滑平整。
（4）龙门吊施工为方便施工中模板安装，成型板梁的出坑，转移，上车运输，特配置了单个设计能力为30T的龙门大吊车，门吊宽度为27m。
龙门吊共设2个，方便大梁起吊。
龙门吊车行走以订制的同步电动轨道车行走，设计时速7～8m/min，轨道车共八辆，每二辆一组，上以大型工字钢组成一个门吊底座。
门吊横梁采用组合加强贝雷梁，路轨上安装一个小天车，天车上下吊一个30T的3门滑轮及30T的吊钩，通过双筒慢速卷扬机起吊大梁或其他构件，并通过卷扬机上另一卷筒牵引小天车进行横向移动，故在大天车上还应设置一个双向开口，以便左右牵引移动。
空心板梁预制及安装施工方案
空心板梁预制及安装施工方案在建筑工程中，空心板梁是一种常用的结构构件，具有承重能力强、施工效率高等优点。
本文将从空心板梁的预制制作到安装施工方案进行详细介绍。
一、空心板梁预制制作1. 材料准备空心板梁的预制制作需要准备以下材料： - 钢筋：用于加固空心板梁的承重结构； - 钢筋焊网：用于加强混凝土的抗拉强度； - 混凝土：用于浇筑空心板梁的主体结构； - 钢模板：用于定型混凝土并保持空心板梁的形状。
2. 制作工艺空心板梁的制作通常包括以下步骤： 1. 钢筋加工：按照设计图纸要求，将钢筋按照长度和形状进行切割和弯曲加工。
2. 钢筋焊接：将加工好的钢筋用焊接方式连接成网格状的钢筋结构。
3. 模板安装：在制作台上安装好钢模板，将钢筋焊网放置在模板内部。
4. 浇筑混凝土：将预先调配好的混凝土均匀地倒入钢模板内，确保填充密实。
5. 养护处理：在混凝土凝固后，对空心板梁进行养护处理，使其获得足够的强度。
二、空心板梁安装施工方案1. 施工前准备在进行空心板梁的安装施工前，需要进行以下准备工作： - 确认设计图纸和施工方案； - 安装吊装设备，如起重机、吊车等； - 准备好必要的安全防护措施； -检查预制空心板梁的质量和尺寸是否符合要求。
2. 安装过程空心板梁的安装通常包括以下步骤： 1. 吊装：利用吊装设备将预制好的空心板梁从运输车辆上吊装至安装位置。
2. 定位：将空心板梁准确地放置在设计位置上，并进行调整以确保位置准确。
3. 连接：利用连接件将空心板梁与支撑结构进行连接，确保稳固性。
4. 配筋：根据设计要求，在空心板梁的连接部位进行配筋工作，保证连接的强度。
5. 灌浆：对连接部位进行灌浆处理，加固空心板梁的连接结构。
6. 整体检查：在安装完成后，对空心板梁的连接部位进行全面检查，确保安全和稳固。
结语空心板梁的预制和安装施工是建筑工程中重要的工艺环节，通过合理的制作和施工方案，可以确保空心板梁的质量和安全性。
空心板梁预制及安装施工技术方案
目录一、工程概况 (1)二、编制依据 (2)三、施工准备 (2)四、施工计划 (2)五、施工工艺流程 (2)1、预应力空心板施工工序 (2)2、空心板施工工序 (2)六、空心板梁预制施工技术方案 (3)1、模板工程 (3)2、钢筋工程 (3)3、波纹管的预埋 (4)4、混凝土工程 (4)5、预应力施工 (5)6、压浆 (8)7、存梁 (8)七、板梁安装方案 (8)1、安装设备选用 (8)2、安装设备功能 (9)3、临时支座设置 (9)4、安全保证措施 (9)八、资源配置 (9)九、质量保证体系及保证措施 (9)十、安全保证体系及保证措施 (10)十一、环境保护体系及保证措施 (12)十二、文明施工体系及保证措施 (13)空心板梁预制及安装施工技术方案一、工程概况本合同段要预制的预应力钢筋砼空心板10m板梁89片，13m板梁125片，20m板梁41片；钢筋砼空心板6m板梁60片，8m板梁79片。
各构造物名称及空心板数量见下表二、编制依据《公路工程技术标准》—JTG B01-2003《公路工程质量检验评定标准》—JTG F80/1-2004《公路桥涵施工技术规范》-JTJ041—2000《施工图设计文件》湖北鄂东长江大桥设计文件、招投标文件现场实际情况，本合同段工程任务情况，质量、工期要求公司机械设备,技术力量，施工能力等具体情况三、施工准备1.修整施工便道,保证材料运送及车辆机器出入。
2。
施工现场排水畅通,确保施工现场不积水。
3.主料场满足供水泥、石子、中砂等主要材料堆放并能及时运送到浇筑现场.4.预制梁板需用的钢筋模板抬高堆放整齐.5。
发电系统保证正常运转。
四、施工计划按工程现场实际情况进行了计划编排，拟投入定型模板13米梁模板两套半,10米梁模板两套半底座14个,其余6个3月10日之前完成,场地硬化2月25日之前完成, 20米梁板模板一套，底座8个,3月20日之前完成4个底座，6月20号之前完成13米底座4个。
