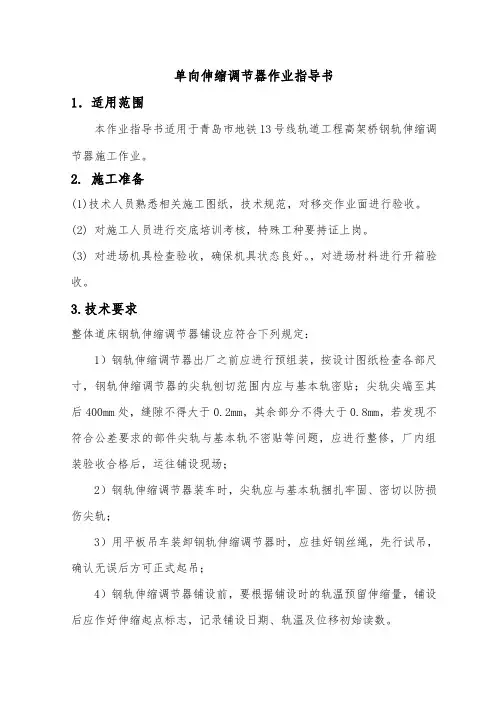

最新高架线钢轨伸缩调节器作业指导书
单向伸缩调节器作业指导书1．适用范围本作业指导书适用于青岛市地铁13号线轨道工程高架桥钢轨伸缩调节器施工作业。
2. 施工准备(1)技术人员熟悉相关施工图纸，技术规范，对移交作业面进行验收。
(2) 对施工人员进行交底培训考核，特殊工种要持证上岗。
(3) 对进场机具检查验收，确保机具状态良好。
，对进场材料进行开箱验收。
3.技术要求整体道床钢轨伸缩调节器铺设应符合下列规定：1）钢轨伸缩调节器出厂之前应进行预组装，按设计图纸检查各部尺寸，钢轨伸缩调节器的尖轨刨切范围内应与基本轨密贴；尖轨尖端至其后400mm处，缝隙不得大于0.2mm，其余部分不得大于0.8mm，若发现不符合公差要求的部件尖轨与基本轨不密贴等问题，应进行整修，厂内组装验收合格后，运往铺设现场；2）钢轨伸缩调节器装车时，尖轨应与基本轨捆扎牢固、密切以防损伤尖轨；3）用平板吊车装卸钢轨伸缩调节器时，应挂好钢丝绳，先行试吊，确认无误后方可正式起吊；4）钢轨伸缩调节器铺设前，要根据铺设时的轨温预留伸缩量，铺设后应作好伸缩起点标志，记录铺设日期、轨温及位移初始读数。
5）钢轨伸缩调节器铺设就位后，扣件要隔1紧1，直到轨距、水平、方向均达到规定要求后，再上紧全部扣件。
上扣件时,尖轨轨撑扣件螺母扭矩应为120-150N·m，基本轨轨撑扣件螺母扭矩应为60-80N·m，铁垫板塑料套管连接螺栓螺母扭矩应为300-320N·m；6）伸缩调节器两端、尖轨尖端、尖轨轨头刨切起点处，轨距允许偏差均为±1mm；7）轨枕应方正，间距及偏斜允许偏差为±20mm；8）钢轨伸缩调节器轨道中线与设计中线允许偏差20mm；9）轨向：单向调节器用12.5m弦，每隔1m检查一处，尖轨尖端至尖轨顶宽5mm处范围内允许有4mm的空线，其余范围内允许有2mm的空线，不允许抗线；10）轨面前后高低差：用12.5m弦测量不得大于4mm，每组抽检3处；11）左右股钢轨水平差不得大于4mm，每组抽检3处；12）在6.25m测量基线内，轨面扭曲不得大于4mm；13）轨底坡：按1/40设置；4．工艺流程图3.1 单向伸缩调节器施工流程5．施工方法5.1施工准备施工用的钢轨、钢筋、短轨枕、扣件、钢轨支承架等材料和机具均从材料场直接利用汽车倒运到高架桥下施工作业区附近，利用吊车吊卸至施工作业面进行布设。
铁路轨道工程施工质量验收标准
UDC中华人民共和国行业标准TBTB 10415—2003J 286--2004铁路桥涵工程施工质量验收标准Standard for constructional quality acceptanceof railway track engineering2003．12．16发布 2004．01．01 实施中华人民共和国铁道部发布关于发布《铁路混凝土与砌体工程施工质量验收标准》等11个铁路工程建设标准的通知铁建设[2003]127号《铁路混凝土与砌体工程施工质量验收标准》(TBl0424—2003)、《铁路轨道工程施工质量验收标准》(TBl0413—2003)、《铁路路基工程施工质量验收标准》(TBl0414—2003)、《铁路桥涵工程施工质量验收标准》(TBl0415—2003)、《铁路隧道工程施工质量验收标准》(TBl0417—2003)、《铁路运输通信工程施工质量验收标准》(TBl0418—2003)、《铁路信号工程施工质量验收标准》(TBl0419—2003)、《铁路电力工程施工质量验收标准》(TBl0420—2003)、《铁路电力牵引供电工程施工质量验收标准》(TBl0421—2003)、《铁路给水排水工程施工质量验收标准》(TBl0422—2003)、《铁路站场工程施工质量验收标准》(TBl0423—2003)等11个铁路工程建设标准，经审查现予发布，自2004年1月1日起施行。
届时原《铁路轨道工程质量检验评定标准》(TBl0413—98)、《铁路路基工程质量检验评定标准》(TBl0414—98)、《铁路桥涵工程质量检验评定标准》(TBl0415—98)、《铁路隧道工程质量检验评定标准》(TBl0417—98)、《铁路通信工程质量检验评定标准》(TBl0418—2000)、《铁路信号工程质量检验评定标准》(TB10419－2000)、《铁路电力工程质量检验评定标准》(TBl0420—2000)、《铁路电力牵引供电工程质量检验评定标准》(TBl0421—2000)、《铁路给水排水工程质量检验评定标准》(TBl0422—98)、《铁路站场建筑工程质量检验评定标准》(TBl0423—98)同时废止。
钢轨伸缩调节器精调作业指导书
钢轨伸缩调节器精调作业指导书F.1 伸缩调节器一次精调F.1.1用高精度水准仪、全站仪进行伸缩调节器一次精调。
F.1.2伸缩调节器一次精调前应完成道床模板、竖向调整支撑螺杆及横向调整支架的安装。
F.1.3用水准仪对伸缩调节器轨面逐点测量，计算调整量，调整支撑螺杆高度。
F.1.4用全站仪以线路中线基准点为准，测量计算横向调整量，调整横向螺杆并固定，再以轨道两侧张拉的钢弦线复核轨道中线。
F.1.5 以基本轨一侧为基准调整轨距，尖轨检测点轨距允许偏差应符合设计要求。
F.1.6调整尖轨应与基本轨密贴，直线度应满足设计要求。
F.2 伸缩调节器二次精调F.2.1用轨道几何状态测量仪测量伸缩调节器的几何状态，根据测量数据计算调整量；F.2.2根据调整量进行轨向、高程、水平、轨距的调整。
F.2.3道床混凝土浇筑前，伸缩调节器几何状态的允许偏差应符合铁道部现行检测验收规定。
F.3 伸缩调节器精调要求F.3.1伸缩调节器精调应满足以下要求：1 全站仪应使用边角交会法设站，至少应使用6个CPⅢ点；2 设站坐标分量中误差不应大于0.7mm，定向中误差不应大于1.4″；3 用CPⅢ点复核轨面高程时，应用高程残差最小的CP Ⅲ点；4 全站仪测量范围应为5m～60m；5最后一次精调和浇筑的时间差超过12小时，需要重新复测；气温变化大于15℃时，需要重新复测；轨排受到任何不允许的外力干扰，需要重新复测。
F.3.2伸缩调节器精调允许偏差应符合以下规定：1平面位置和高程偏差控制在0.7mm以内；超高偏差控制在0.5mm以内；相邻两个螺杆调节器平面和高程偏差之差不超过0.5mm，超高偏差之差不超过0.5mm。
2 伸缩调节器精调技术指标应符合表F.3.2的规定。
表F.3.2 伸缩调节器精调技术指标。
钢轨伸缩调节器施工作业标准化
钢轨伸缩调节器施工作业标准化一、工艺概述钢轨伸缩调节器分二种，即无砟、有砟钢轨伸缩调节器，本施工工艺适用于无砟钢轨伸缩调节器，其施工方法与长枕埋入式无砟道岔施工方法类似。
二、作业内容钢轨伸缩器等材料进场及检验验收、底座板施工、隔离层施工、点位放样、道床板下层钢筋绑扎、伸缩器安装、竖向调节螺杆安装及粗调、横向调节螺杆安装、第一次精调、绑扎中上层钢筋及安装模板、二次精调、伸缩器部件包裹及清理杂物、道床板混凝土浇筑、道床板混凝土养护、钢轨接头焊接、钢轨伸缩调节器精调。
三、人员组织1、管理人员配置2、作业人员配置四、材料组织主要材料：钢轨伸缩调节器及其配件、钢筋、混凝土、弹性垫板、土工布、绝缘绑带、接地端子、混凝土垫块、养护济、水等。
零星辅料：方木、竖向调节垫片、横向调节螺杆、塑料薄膜、脱模剂、双面胶、宽胶带、汽油、机油、胶合板、毛刷、钉子、铁丝、彩条布、碘钨灯、木楔子、钻杆、塑料袋、锯片、套筒、水管、水桶等；五、机械设备及量测工具1、机具配置2、测量及检测设备六、施工工效正常情况下，单组钢轨伸缩调节器铺设作业效率分析如下：1、材料准备1天2、底座板施工（不混凝土养护）3天3、隔离层施工0.5天4、测量放样0.5天5、下层钢筋绑扎1天6、钢轨伸缩调节器组装1天7、伸缩器精调2天8、中上层钢筋绑扎（与精调同步）1天9、模板安装（与精调同步）1天10、包裹钢轨扣件及浇筑混凝土前的准备工作0.5天11、道床板混凝土浇筑0.5天12、混凝土养护28天13、铝热焊1天14、钢轨伸缩调节器精调2天15、除开可同步实施的工序及混凝土养护时间，平均每组钢轨伸缩调节器铺设工效为15天。
七、施工工艺流程图无砟钢轨伸缩调节器施工流程图八、质量控制及检验标准1、钢筋原材料、加工、连接、安装质量符合设计及规范要求；2、混凝土原材料、配合比设计、施工质量符合设计及规范要求；3、钢轨伸缩调节器的规格、型号、质量应符合设计及《时速350公里客运专线无砟轨道60kg/m钢轨伸缩调节器暂行技术条件》（科技基［2008］166号）的规定；4、轨枕的规格、型号和质量应符合设计及相关技术条件的规定；5、轨枕的外观质量应符合相关技术条件的规定。
道岔及钢轨伸缩调节器设备标准和修理要求
道岔及钢轨伸缩调节器设备标准和修理要求第3.9.1条道岔轨型应与线路钢轨轨型相同，轨型不同时应用异型钢轨过渡。
道岔用基本轨、尖轨、心轨、翼轨（特种断面翼轨TY1除外）和导轨应选用强度等级不低于1180MPa的在线热处理对称及非对称断面钢轨（43kg/m及以下钢轨道岔除外）。
单开道岔轨距：一、尖轨尖端轨距见表3.9.1—1。
尖轨尖端轨距表3.9.1—1尖轨种类尖轨长度（mm）轨距（mm）附注直线型尖轨6250以下1453 6250～7700以下1450 7700 144512号道岔AT型弹性可弯尖轨—1437道岔允许速度大于120km/h时为1435mm其他曲线型尖轨—按标准图办理无标准图时按设计图办理二、尖轨跟端轨距见表3.9.1—2。
尖轨跟端轨距表3.9.1—2 尖轨种类直向（mm）侧向（mm）附注直线型尖轨1439 143912号道岔AT型弹性可弯尖轨1435 1435尖轨轨头刨切范围内曲股轨距构造加宽除外其他曲线型尖轨1435按标准图办理无标准图时按设计图办理三、导曲线中部轨距按标准图设置。
四、辙叉部分轨距，直、侧向均为1435 mm（采用心轨加宽技术的辙叉应符合设计要求）。
五、尖轨在第一拉杆中心处的设计动程：直尖轨为142 mm，曲尖轨为152 mm；AT型弹性可弯尖轨12号普通道岔为160mm或180 mm，12号提速道岔为160 mm； 18号道岔允许速度大于160km/h时为160mm, 允许速度不大于160km/h时为160mm 或180mm（具体按标准图或设计图规定办理）；其他型号道岔按标准图或设计图办理。
六、可动心轨第一拉杆中心处的动程按标准图或设计图办理。
七、特殊道岔不符合上述规定者，按标准图或设计图要求办理。
第3.9.2条各部分轨距加宽递减。
一、尖轨尖端轨距加宽，允许速度不大于120 km/h的道岔应按不大于6‰的递减率递减至基本轨接头。
二、尖轨尖端与尖轨跟端轨距的差数，直尖轨应在尖轨全长范围内均匀递减，曲尖轨按标准图或设计图办理。
验收标准-轨道整理-钢轨伸缩调节器
11.5 钢轨伸缩调节器一般规定11.5.1 钢轨伸缩调节器应在工厂内试组装并验收。
出厂时，制造厂应对产品零部件依据客运专线铁路钢轨伸缩调节器相关技术条件进行检验，并提供出厂合格证、铺设图和发货明细表。
11.5.2 铺设钢轨伸缩调节器应根据锁定时的轨温计算并准确预留伸缩量。
11.5.3 铺设钢轨伸缩调节器时，宜先铺单股并以线路上已有轨道作基准控制方向，另一股以此为基准控制轨距。
11.5.4钢轨伸缩调节器铺设就位，调整方向、轨距、水平达到规定要求后，再上紧全部螺栓。
11.5.5 尖轨、基本轨与两端长轨条焊接后，应按规定打磨平整。
主控项目11.5.6 钢轨伸缩调节器的种类、型号、方向应符合设计要求，质量应符合其技术条件的规定。
检验数量：施工单位、监理单位全部检查。
检验方法：查验产品合格证和质量证明文件、观察检查、尺量。
11.5.7 钢轨伸缩调节器设计长度（包括钢轨伸缩调节器自身长度及其两端对轨枕、扣件有设计要求的范围）范围内的轨道部件应符合设计及各自技术条件的规定。
检验数量：施工单位、监理单位全部检查。
检验方法：查验产品合格证和质量证明文件、观察检查、尺量。
11.5.8 钢轨伸缩调节器的铺设位置应符合设计要求。
检验数量：施工单位、监理单位全部检查。
检验方法：对照设计图纸、尺量。
11.5.9 钢轨伸缩调节器的螺栓扭力矩应符合规定。
检验数量：施工单位全部检查；监理单位按施工单位抽检次数的10%进行见证检验，但至少一次。
检验方法：施工单位测力扳手测量；监理单位检查施工单位测量记录，并进行见证检验。
11.5.10钢轨伸缩调节器两端设计长度范围内的扣件扣压力应满足设计要求。
检验数量：施工单位抽检2%；监理单位按施工单位抽检次数的10%进行见证检验，但至少一次。
检验方法：施工单位用弹条扣压力测定仪测定；监理单位检查施工单位记录，并进行见证检验。
11.5.11 在应力放散后锁定线路时，应根据轨温计算预留伸缩量，并及时做好伸缩起点标记。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
11.5 钢轨伸缩调节器一般规定11.5.1 钢轨伸缩调节器应在工厂内试组装并验收。
出厂时，制造厂应对产品零部件依据客运专线铁路钢轨伸缩调节器相关技术条件进行检验，并提供出厂合格证、铺设图和发货明细表。
11.5.2 铺设钢轨伸缩调节器应根据锁定时的轨温计算并准确预留伸缩量。
11.5.3 铺设钢轨伸缩调节器时，宜先铺单股并以线路上已有轨道作基准控制方向，另一股以此为基准控制轨距。
11.5.4钢轨伸缩调节器铺设就位，调整方向、轨距、水平达到规定要求后，再上紧全部螺栓。
11.5.5 尖轨、基本轨与两端长轨条焊接后，应按规定打磨平整。
主控项目11.5.6 钢轨伸缩调节器的种类、型号、方向应符合设计要求，质量应符合其技术条件的规定。
检验数量：施工单位、监理单位全部检查。
检验方法：查验产品合格证和质量证明文件、观察检查、尺量。
11.5.7 钢轨伸缩调节器设计长度（包括钢轨伸缩调节器自身长度及其两端对轨枕、扣件有设计要求的范围）范围内的轨道部件应符合设计及各自技术条件的规定。
检验数量：施工单位、监理单位全部检查。
检验方法：查验产品合格证和质量证明文件、观察检查、尺量。
11.5.8 钢轨伸缩调节器的铺设位置应符合设计要求。
检验数量：施工单位、监理单位全部检查。
检验方法：对照设计图纸、尺量。
11.5.9 钢轨伸缩调节器的螺栓扭力矩应符合规定。
检验数量：施工单位全部检查；监理单位按施工单位抽检次数的10%进行见证检验，但至少一次。
检验方法：施工单位测力扳手测量；监理单位检查施工单位测量记录，并进行见证检验。
11.5.10钢轨伸缩调节器两端设计长度范围内的扣件扣压力应满足设计要求。
检验数量：施工单位抽检2%；监理单位按施工单位抽检次数的10%进行见证检验，但至少一次。
检验方法：施工单位用弹条扣压力测定仪测定；监理单位检查施工单位记录，并进行见证检验。
11.5.11 在应力放散后锁定线路时，应根据轨温计算预留伸缩量，并及时做好伸缩起点标记。
检验数量：施工单位、监理单位全部检查。
检验方法：施工单位用轨温计测定并记录；监理单位旁站监理，并检查施工单位记录。
11.5.12 钢轨伸缩调节器铺设调整后，应达到基本轨伸缩无障碍，尖轨锁定不爬行。
检测数量：施工单位、监理单位全部检查。
检测方法：观察检查。
11.5.13钢轨伸缩调节器静态铺设精度标准应符合客运专线铁路钢轨伸缩调节器的相关技术要求。
检验数量：施工单位、监理单位全部检查。
检验方法：尺量、弦量。
一般项目11.5.14钢轨伸缩调节器零配件安装正确，表面平整，棱线平直，无飞边。
检验数量：施工单位全部检查。
检验方法：观察检查、尺量。
11.5.15伸缩调节器轨道中心线与线路中心线应一致，允许偏差10mm。
检验数量：施工单位在钢轨伸缩调节器自身长度范围内抽检3处，在两端设计长度范围内，各抽检2处。
检验方法：尺量。
11.5.16伸缩起点标记齐全，大小适当、一致，色泽均匀清晰。
检验数量：施工单位全部检查。
检验方法：观察检查。
11.6 轨道整理及钢轨预打磨一般规定11.6.1 铺设无缝线路之后至线路开通之前应进行轨道整理作业，使线路逐步达到验交标准。
11.6.2 对无缝线路长轨条位移情况每月观测一次，并填写记录。
位移观测桩处相对位移换算轨温加上原锁定轨温超出设计锁定轨温允许范围时，应及时查明原因并进行处理。
11.6.3 高温时不应安排影响线路稳定性的整理作业。
轨道整理作业应在规定的轨温范围内进行。
11.6.4 Ⅰ型板式无碴轨道的高低、水平采用无级调高充填式垫扳进行调整时，充填垫板施工应符合《客运专线铁路无砟轨道充填式垫板暂行技术条件》的规定。
施工时先在钢轨下与轨道扳顶面之间用调整垫块精确调整钢轨高低和水平后，再在扣件垫板下安装充填式垫板。
11.6.5 调整垫块分基准垫块和微调垫块。
基准垫块表面坡度为1∶40，两端厚度应根据扣件高度选定；微调垫块厚度分为：0.5、1、2、4mm 等级。
11.6.6 充填式垫板的充填厚度为4～8mm 。
在轨道状态调整后若调高量超出充填厚度的范围，应在扣件垫板下垫入预制的调高垫板后再安装充填式垫板。
11.6.7 树脂材料的拌和应根据树脂材料的可工作时间，确定树脂材料一次的拌和量，并按规定的比例准确计量A 剂和B 剂。
材料开罐后，必须在使用期内使用。
11.6.8 充填式垫板的灌注口与排气口必须在树脂灌注前剪开，同时确认灌注袋内无水分。
拌和后的混合液应在可使用时间内（液温20℃时的可使用时间约40～50分钟）完成灌注。
11.6.9 在线路验收前，应对全线钢轨进行预打磨作业。
打磨列车到达工地后，根据轨面状态，可采用列车运行打磨、成形打磨等方式进行作业。
11.6.10 验收时，应由轨道检查车进行轨道动态检测（道岔及钢轨伸缩调节器与轨道一并进行）。
主控项目11.6.11 全线钢轨预打磨作业后，钢轨顶面平直度1m 范围内允许偏差为 mm 。
＋0.2检验数量：打磨列车测量仪器检测时，施工单位、监理单位全部检查。
钢轨波纹磨耗测量仪检测时，施工单位每1000m检测一次；监理单位全部见证检测。
检验方法：施工单位用打磨列车测量仪器或钢轨波纹磨耗测量仪器检测；监理单位见证检测。
11.6.12全线钢轨预打磨作业后，钢轨头部工作边实际横断面与理论横断面相比允许偏差为±0.3mm。
检验数量：打磨列车测量仪器检测时，施工单位、监理单位全部检查。
钢轨波纹磨耗测量仪检测时，施工单位每1000m检测一次；监理单位全部见证检测。
检验方法：施工单位用打磨列车测量仪器或钢轨波纹磨耗测量仪器检测；监理单位见证检测。
11.6.13全线钢轨预打磨作业后，轨顶表面粗糙度大于10微米的个数不应超过16％。
检验数量：打磨列车测量仪器检测时，施工单位、监理单位全部检查。
钢轨波纹磨耗测量仪检测时，施工单位每1000m检测一次；监理单位全部见证检测。
检验方法：施工单位用打磨列车测量仪器或钢轨波纹磨耗测量仪器检测；监理单位见证检测。
11.6.14充填式垫板内充填树脂及注入袋的主要性能指标应符合相关技术条件的规定。
检验数量：施工单位、监理单位全部检查。
检验方法：检查产品出厂合格证及质量证明文件。
11.6.15 充填式垫板内充填树脂的抗压强度及弯曲强度应符合表11.6.15的规定。
表11.6.15充填式垫板内充填树脂材料的性能要求检验数量：每300米线路为一批，每批抽取样品不少于2kg。
检验方法：施工单位试验检测，监理单位检查试验报告。
11.6.16轨道静态平顺度铺设精度标准应符合表11.6.16的规定。
检验数量：施工单位全部检测；监理单位全部见证检验。
检验方法：轨检小车检测。
表11.6.16 无碴轨道静态平顺度铺设精度标准11.6.17轨道整理作业后，动态质量应检查局部不平顺（峰值管理）和线路区段整体不平顺（均值管理）。
轨道动态质量管理值应符合表11.6.17-1～2的规定。
检验数量：建设单位、勘测设计单位、施工单位和监理单位全部检查。
检验方法：建设单位用轨道检查车全部检查。
勘测设计单位项目负责人、施工单位项目负责人、技术负责人和监理单位总监理工程师参加。
表11.6.17-1 轨道动态平顺度允许偏差（mm）管理值（峰值管理）注：1高低和轨向偏差为1.5~42m波长范围空间曲线计算零线到波峰的横幅值；2 水平限值不包含曲线按规定设置的超高值及超高顺坡量；3 三角坑限值包含缓和曲线超高顺坡造成的扭曲量；4 车体垂向加速度幅值评价采用20Hz低通虑波，车体横向加速度幅值评价采用10Hz低通滤波；5 避免出现连续多波不平顺和轨向、水平逆向复合不平顺；6 速度等级200km/h的线路在部分限速区段按200、250km/h区段指标评价；表11.6.17-2轨道质量指数（TQI）管理值（均值管理）注：1线路区段整体不平顺动态质量用轨道质量指数（TQI）评定。
每200m区段轨道质量指数（TQI）值应符合本表规定。
轨道质量指数（TQI）超过管理值的线路应及时进行整修。
2 高低、轨向、水平三种轨道不平顺在80m波长范围内各波长的功率谱密度不超过轨道不平顺功率谱密度值的下限（合格标准）。
一般项目11.6.18无碴轨道表面整齐，清洁无杂物。
轨道板上的防护盖、防护螺栓应安设齐全，位置正确。
检验数量：施工单位每千米抽样检验4处。
检验方法：观察检查。
11.6.19钢轨编号及标记应正确齐全、字体端正、字迹清晰。
检验数量：施工单位每千米抽检100m。
检验方法：观察检查。
11.6.20 充填式垫板注入袋的外形尺寸应符合设计要求，长度和宽度允许偏差±2mm。
检验数量：每批抽取的样品不少于10个。
检验方法：尺量。
11.6.21 充填式垫板注入袋的外观应封边严密，不得漏气。
内部强化芯材在注入口端与注入袋固定。
注入袋四角应做铺设位置印记。
检验数量：每批抽取的样品不少于10个。
检验方法：观察、充气试验。
11.6.22 充填式垫板安装位置印记应与轨下胶垫对齐。
检验数量：施工单位全部检查。
检验方法：观察检查。
11.6.23 扣件的轨距块顶严靠紧，离缝者不应大于6%；扣件紧固，扣压力小于规定者不应大于8%；胶垫无缺损，偏斜量大于5mm 者不应大于8% 。
检验数量：施工单位每千米抽检100m 。
检验方法：尺量、观察检查。
11.6.24 轨面高程应符合设计要求，允许偏差为±10mm ；紧靠站台为 ㎜。
检验数量：施工单位每5km 抽检2处，每处各抽检10个测点。
检验方法：水准仪测量。
11.6.25 轨道中线与设计中线允许偏差为10mm ；线间距允许偏差为 ㎜。
检验数量：施工单位每5km 抽检2处，每处各抽检10个测点。
检验方法：尺量。
