铝合金铸件产品发霉预防方法
、
7天后霉变结果
7、
第1组--实验铸件1 15天后霉变结果
严重发霉，有白色粉末析出
8、
第1组--实验铸件2 15天后霉变结果
检查确认发霉，程度中等偏低
9、
第1组--实验铸件3 15天后霉变结果
发霉，程度中等，一眼就能看到白色霉点
10
第1组--实验铸件4
、
15天后霉变结果
严重发霉，白色粉末蒸发干， 显示气温较高，湿度相对较小
将纸箱堆放盏板上，6面用缠绕膜包裹 (注意，底面先要铺好缠绕膜)
一试 、验
在 极 端
二试 、验
NO.
项目
1、
试验开始日期
2、
7天后检查日期
3、
15天后检查日期
4、
30天后检查日期
5、
60天后检查日期
6、
90天后检查日期
7、
合金类型
8、
温度
9、
湿度
10 、
11 、
三试 、验
NO.
项目
铝合金压铸件发霉试验
试
存放沾水或时间过长
2、产品及时周转
3、产品防止沾灰尘
——
——
切削液含有植物纤维
更换油基切削液
——
——
产品表面水分不干
可以喷些防锈剂
仓库保持通风干燥
有必要，仓库安装干燥设备
纸箱吸水受潮 下雨，纸箱受潮
纸箱不要堆放地板板上，放盏板或木板上
有必要，将纸箱堆放盏板上，6面用缠绕膜 包裹
有必要，可以在包装箱内放些“干燥剂”
六 、
铝 合 金
NO.
1、
2、
生产环节
合金熔炼 压铸生产
3、
中转存放
4、
抛丸
5、
机加工
6、
装配螺母
7、
压力测漏
8、
包装保存
9、
运输送货
可能造成霉变的因素
对策(按需要选择)
劣质精练变质打渣剂，造成合金吸水 选用优质精练变质打渣剂，或N2气精练
脱模剂含植物油或植物纤维
选用品牌较好的脱模剂
1、存放安全干燥的区域
放压铸机边上
描述
图片或备注
1、
第1组--实验铸件1
普通铸件
2、
第1组--实验铸件2
普通机加工后的铸件
3、
第1组--实验铸件3
机加工铸件，表面有很多灰尘
4、
第1组--实验铸件4
机加工铸件，所有凹坑内放水
5、 第1组--4个实验零件包装
纸箱用透明粘纸防水处理
存放于压铸车间地板上，实验零件4的水打
6、
第1组--4个实验零件保存
6、
第2组--实验铸件1 7天后霉变结果
目测没有发霉
7、
第2组--实验铸件2 7天后霉变结果
目测没有发霉
8、
第2组--实验铸件1 15天后霉变结果
目测没有发霉
9、
第2组--实验铸件2 15天后霉变结果
目测没有发霉
10
第2组--实验铸件1
、
30天后霉变结果
试验品被大扫除掉，试验中断，无结果
11
第2组--实验铸件2
NO.
项目
பைடு நூலகம்1、
第2组--实验铸件1
描述 普通铸件
图片或备注
2、
第2组--实验铸件2
普通铸件用塑料袋装起来
3、 第2组--2个实验零件包装1
放置于普通纸箱中
4、 第2组--2个实验零件包装2
纸箱用透明粘纸封口
5、
第2组--2个实验零件保存
前15天存放于没有工作的压铸机边地板上； 模拟情况很恶劣的仓库保存环境。
、
30天后霉变结果
试验品被大扫除掉，试验中断，无结果
12
第2组--实验铸件1
、
90天后霉变结果
试验品被大扫除掉，试验中断，无结果
13
第2组--实验铸件2
、
90天后霉变结果
试验品被大扫除掉，试验中断，无结果
四试 、验
7天 1、 试
验7天 2、 试
验7天 3、 试
验15 4、 天
试15 5、 天
试15 6、 天
描述 2011/8/5 10:00 2011/8/12 10:00 2011/8/20 10:00 2011/9/4 10:00 2011/10/4 10:00 2011/11/3 10:00
自配合金 晚间26℃~35℃ 40~70%（估计，无设备测量）
图片或备注
由于试验产品被大扫除掉，试验中断 由于试验产品被大扫除掉，试验中断 由于试验产品被大扫除掉，试验中断 Fe≤0.4,Ni\Cu\Pb等元素含量≤0.1较低
一 、
铝 合 金铸
1、 造
铝铸
2、 造
铝
二 、
什 么 是铝
合
金铝
合
金铝
1、 合
金铝
2、 合
金
三 、
什 么 是霉
变
是繁
殖
生
四 、
铝 合 金
铝
1、 合
金铝
2、 合
金铝
3、 合
金铝
4、 合
金
五 、
铝 合 金
不
1、 采
用不
2、 使
用不
3、 使
用产
4、 品
不堆
5、 放
在产
6、 品
沾
铝合金铸件腐蚀、霉变预防方法
翻了一次，箱子内非常潮湿； 第7天查看的时候，实验铸件4又重新盛水了
。
7、
第1组--实验铸件1 7天后霉变结果
目测没有发霉
8、
第1组--实验铸件2 7天后霉变结果
目测疑似发霉，不明显
9、
第1组--实验铸件3 7天后霉变结果
发霉，程度中等偏低
10
第1组--实验铸件4
、
7天后霉变结果
严重发霉，有白色粉末析出
铸造铝合金变质处理
铸造铝合金变质处理一、引言铝合金是一种重要的结构材料，具有良好的力学性能和耐腐蚀性。
然而，铝合金在铸造过程中会产生一些缺陷，如晶粒过粗、析出相不均匀等，从而影响其力学性能。
为了改善铝合金的性能，铸造后常常需要进行变质处理。
本文将探讨铝合金变质处理的原理、方法和应用。
二、铝合金变质处理的原理铝合金变质处理是通过热处理方法改变合金的组织结构，达到调节性能的目的。
变质处理的原理主要包括相变、析出和固溶。
1. 相变：在变质处理过程中，铝合金中的一些固溶相会发生相变，从而引起组织结构的变化。
常见的相变有固溶相变、过饱和固溶相变和共析相变等。
2. 析出：在变质处理过程中，一些固溶相会从固溶体中析出，形成新的相或颗粒。
这些析出相的形成可以改变合金的硬度、强度和耐腐蚀性能。
3. 固溶：固溶是指将合金加热至高温状态，使固溶体中的溶质原子分散均匀。
通过固溶处理，可以消除合金内部的偏析和缺陷，提高合金的均匀性和稳定性。
三、铝合金变质处理的方法铝合金变质处理的方法主要包括热处理和化学处理两种。
1. 热处理：热处理是指将铝合金加热至一定温度，保持一段时间后冷却。
常见的热处理方法有固溶处理和时效处理。
- 固溶处理：固溶处理是将合金加热至固溶温度，使溶质原子充分溶解在基体中，然后快速冷却。
固溶处理可以消除合金内部的偏析和缺陷，提高合金的均匀性和稳定性。
- 时效处理：时效处理是在固溶处理后，将合金加热至较低的温度，保持一定时间后冷却。
时效处理可以使合金中的析出相得到充分的析出和成长，从而改善合金的强度和硬度。
2. 化学处理：化学处理是指利用化学反应改变合金的组织结构。
常见的化学处理方法有酸洗、碱洗和电解处理等。
这些化学处理方法可以去除合金表面的氧化物和杂质，提高合金的表面质量和耐腐蚀性能。
四、铝合金变质处理的应用铝合金变质处理广泛应用于航空航天、汽车制造、电子设备等领域。
1. 航空航天领域：航空航天领域对铝合金的性能要求较高，因此变质处理是必不可少的工艺。

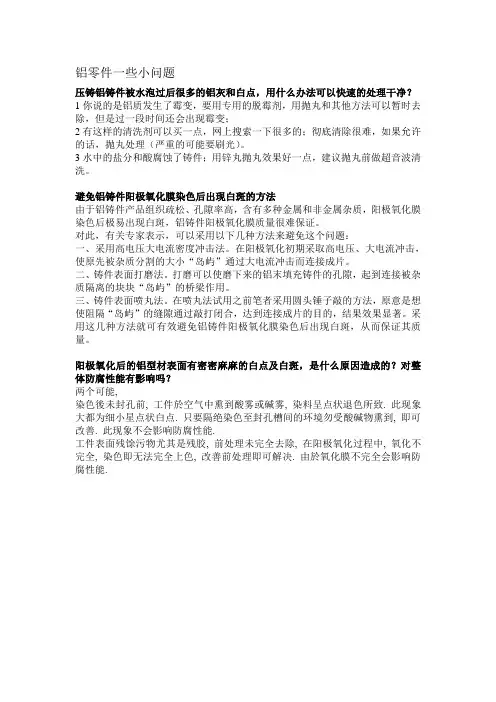

铝零件一些小问题铸铝白点霉变
铝零件一些小问题压铸铝铸件被水泡过后很多的铝灰和白点，用什么办法可以快速的处理干净？1你说的是铝质发生了霉变，要用专用的脱霉剂，用抛丸和其他方法可以暂时去除，但是过一段时间还会出现霉变；2有这样的清洗剂可以买一点，网上搜索一下很多的；彻底清除很难，如果允许的话，抛丸处理（严重的可能要刷光）。
3水中的盐分和酸腐蚀了铸件；用锌丸抛丸效果好一点，建议抛丸前做超音波清洗。
避免铝铸件阳极氧化膜染色后出现白斑的方法由于铝铸件产品组织疏松、孔隙率高，含有多种金属和非金属杂质，阳极氧化膜染色后极易出现白斑，铝铸件阳极氧化膜质量很难保证。
对此，有关专家表示，可以采用以下几种方法来避免这个问题：一、采用高电压大电流密度冲击法。
在阳极氧化初期采取高电压、大电流冲击，使原先被杂质分割的大小“岛屿”通过大电流冲击而连接成片。
二、铸件表面打磨法。
打磨可以使磨下来的铝末填充铸件的孔隙，起到连接被杂质隔离的块块“岛屿”的桥梁作用。
三、铸件表面喷丸法。
在喷丸法试用之前笔者采用圆头锤子敲的方法，原意是想使阻隔“岛屿”的缝隙通过敲打闭合，达到连接成片的目的，结果效果显著。
采用这几种方法就可有效避免铝铸件阳极氧化膜染色后出现白斑，从而保证其质量。
阳极氧化后的铝型材表面有密密麻麻的白点及白斑，是什么原因造成的？对整体防腐性能有影响吗？两个可能,染色後未封孔前, 工件於空气中熏到酸雾或碱雾, 染料呈点状退色所致. 此现象大都为细小星点状白点. 只要隔绝染色至封孔槽间的环境勿受酸碱物熏到, 即可改善. 此现象不会影响防腐性能.工件表面残馀污物尤其是残胶, 前处理未完全去除, 在阳极氧化过程中, 氧化不完全, 染色即无法完全上色, 改善前处理即可解决. 由於氧化膜不完全会影响防腐性能.。
铝压铸产品老是发霉怎么办
铝压铸产品老是发霉怎么办？一直以来，铝合金压铸件的清洗都是一个老大难的问题。
我们看到很多企业的做法是，在机加工后，没有做彻底清洗，只是用水简单的冲一下，然后吹干，甚至自然晾干。
然后就堆放在仓库里几个月，突然有一天需要出库了，才发现工件长霉斑了，出现发霉、发黑、发黄的情况。
这个时候，他们着急了。
一是客户要货急，交不了货失钱又失信誉；二是如果真要报废，损失可就大了。
飘洁环保清洗技术建议您：对机加工后的铝合金压铸件，要对切削液、手印等腐蚀性物质做一次彻底清洗，然后马上做防氧化处理，并在干燥的环境中存放。
如果工件不慎潮湿或遇水了，请在第一时间再做一次清洗和防氧化处理，这样工件还可以焕然一新。
飘洁环保清洗技术处理后的工件如下图：赛敏公司新研制的飘洁水溶性生物降解清洗剂是新一代环保高效铝压铸除油污除霉斑清洗剂。
本品在自然界中可完全生物降解，不会对环境造成伤害，使用过程不会挥发出有毒有害的气体，已经获得中国环保产品认证，并符合欧盟环保认可和REACH指令要求。
配合相匹配的超声波设备可一步法完成除油污、除黑斑，突破了传统除油污、除霉点分开实施的清洗思路；清洗效果完全达到还原铝合金本色和光泽度的要求，且不改变铝合金件的尺寸；高浓缩型的飘洁水溶性生物降解清洗剂常规使用成本仅有3-4元人民币/公斤。
在存放、运输过程中，铝合金压铸件会再次氧化，长霉点、变黄、发黑的现象。
这段时间，如何防止氧化呢？赛敏公司新研制的飘洁无铬无氰钝化剂具有以下特点，完全解决存放、运输过程中铝合金压铸件再次氧化的问题。
1、综合成本低，超浓缩、稀释后使用；2、操作简便，常温浸泡5分钟左右，无需加热，无需设备，节能环保；3、防氧化时间长，在裸露的自然状态下存放3个月左右，密封包装存放3-6个月不氧化；4、钝化膜无色透明，不改变工件本色，且光泽度好；5、无毒无味，不挥发有毒有害气体，使用安全，对人体无害；6、可生物降解，无环境污染；ஈણ༹ۣᇸଆၣᓐฝဣሚጓညޘࡼĂڔཝĂણۣĂஂถă爱地球，如爱自己！。
铝压铸件表面发霉如何处理
铝压铸件表面发霉如何处理The manuscript was revised on the evening of 2021我司铝压铸件材料:Alsi12(cu),表面喷砂，再机加工攻丝（用皂化液）再超声波清洁后还是有霉点。
请教是否有别的方法。
攻丝有没有专用的切削液呀1.是压铸采用的脱模剂浓度不对导致，以前碰到这样的问题，没有办法解决。
解决ADC12压铸件上的类似斑点我尝试过酒精、汽油、5%浓度硫酸，但是没用。
下次脱模剂调整的浓度要注意下。
2.压铸毛坯件+喷砂进货时没有霉点的，机加工攻丝+超声波清洗后才有的，应该不是脱模剂的问题3.所谓霉点是铝铸件被腐蚀了，和钢铁产品的锈蚀是一回事，看来是攻丝或超声清洗时造成的，你要分析一下是在哪个环节造成的，如果是攻丝造成的，可改用油性切削液，以增加防锈性能；如果是超声清洗造成的，可要注意清洗剂的防腐性能了，这方面可以请生产清洗机的技术人员解决，因为铝件清洗中防腐应该有专门的方法铝合金压铸件后加工数日后发霉发黄是什么原因4.铝合金在加工数日后，应清洗工序，发霉（发黑）发黄应是切屑液氧化后的结果。
问题不大。
5.感谢大家对问题的关注，我也认为切削液为主要原因。
可不用又不行，目前用钝化处理，成本太高有没好办法。
请大家继续关注。
6.象现在这种天气是不应该有类似发黄发霉现象,如出现了类似现象,可能有二个原因: 一.切屑液氧化后的结果; 二.制品在取出后进行冷却时所残留的水造成.7.发霉现象：主要是没做好防潮处理，发黄现象：切削液氧化和压铸时的脱模剂浓度。
8.是铝合金溶液处理时的除渣剂的问题，除渣剂缺少氟盐的含量，查一查除渣剂的配方。
再常见的处理放法，在铝合金溶液除渣过程中加入的氟铝酸钠，就可以防止铸件加工后变色发霉现象。
9.受潮是主要原因!10.喷涂涂料有问题!时间过久,产品表面氧化后导致发霉.11.铝合金是两性金属，遇到酸性或碱性的物质会变成不同的颜色，如果机械加工过程中切削液选择不正确的话，一段时间后，压铸铝会产生发黄.发霉.甚至长毛的现象，实际上就是产生基体腐蚀。
铝合金铸件氧化发霉分析说明
铝合金铸件发霉分析说明
一、要素分析：
材料要素：铝是活泼金属，在必定的温度和湿度条件下极易氧化变黑或发霉，这是铝本身特性抉择的。
外部要素：霉变是由微生物在一定的温度和湿度下（10~40℃，25~40℃为最活跃温度，湿度>65%）微生物在铝合金表面繁殖生长造成局部呈现可以擦除的灰白色斑块。
二、铝合金压铸件常见发霉的造成因素有以下几点：
1、铝合金产品保存的环境，温度和湿度适合霉菌生长；
2、包装物流过程中吸附潮湿空气中的水分，与产品接触使铸件氧化发霉；
3、仓储处理不到位。
存放仓库位置温湿、湿度不同，发霉的情况也不同。
三、铝合金铸件氧化发霉的防止方法：
1、产品不能长期露天存放，防止产品表面飞尘堆积，
2、存放在漏雨处不可放置窗户边（下雨天检查窗户是否飘雨）不可放置冷却水塔旁。
3、堆放在盏板上的产品包装纸箱，确认干燥，无污染。
4、产品放置不得密封，要留有透气孔。
铝零件一些小问题铸铝白点霉变
铝零件一些小问题压铸铝铸件被水泡过后很多的铝灰和白点，用什么办法可以快速的处理干净？1你说的是铝质发生了霉变，要用专用的脱霉剂，用抛丸和其他方法可以暂时去除，但是过一段时间还会出现霉变；2有这样的清洗剂可以买一点，网上搜索一下很多的；彻底清除很难，如果允许的话，抛丸处理（严重的可能要刷光）。
3水中的盐分和酸腐蚀了铸件；用锌丸抛丸效果好一点，建议抛丸前做超音波清洗。
避免铝铸件阳极氧化膜染色后出现白斑的方法由于铝铸件产品组织疏松、孔隙率高，含有多种金属和非金属杂质，阳极氧化膜染色后极易出现白斑，铝铸件阳极氧化膜质量很难保证。
对此，有关专家表示，可以采用以下几种方法来避免这个问题：一、采用高电压大电流密度冲击法。
在阳极氧化初期采取高电压、大电流冲击，使原先被杂质分割的大小“岛屿”通过大电流冲击而连接成片。
二、铸件表面打磨法。
打磨可以使磨下来的铝末填充铸件的孔隙，起到连接被杂质隔离的块块“岛屿”的桥梁作用。
三、铸件表面喷丸法。
在喷丸法试用之前笔者采用圆头锤子敲的方法，原意是想使阻隔“岛屿”的缝隙通过敲打闭合，达到连接成片的目的，结果效果显著。
采用这几种方法就可有效避免铝铸件阳极氧化膜染色后出现白斑，从而保证其质量。
阳极氧化后的铝型材表面有密密麻麻的白点及白斑，是什么原因造成的？对整体防腐性能有影响吗？两个可能,染色後未封孔前, 工件於空气中熏到酸雾或碱雾, 染料呈点状退色所致. 此现象大都为细小星点状白点. 只要隔绝染色至封孔槽间的环境勿受酸碱物熏到, 即可改善. 此现象不会影响防腐性能.工件表面残馀污物尤其是残胶, 前处理未完全去除, 在阳极氧化过程中, 氧化不完全, 染色即无法完全上色, 改善前处理即可解决. 由於氧化膜不完全会影响防腐性能.。
预防霉的配件存放方法
预防霉的配件存放方法霉菌是一种常见的微生物，它在高湿度、低温度、缺氧、有机物质等条件下十分活跃。
很多配件都可能会受到霉菌的侵袭。
为了避免发生这种情况，下面介绍一些预防霉的配件存放方法。
一、干燥保持干燥是防止霉菌滋生的最重要方法之一。
霉菌需要水分才能生长繁殖，如果我们能够保持配件的干燥，就可以有效地避免霉菌的滋生。
存放配件时，要选择一个干燥的环境，并确保每一个配件都是干的。
可以利用干燥剂、吸湿纸或除湿机等工具来帮助保持配件的干燥。
二、通风通风是另一个保持配件干燥的重要方法。
在存放配件时，尽量将它们放在通风良好的地方。
如果条件允许，最好在天气晴朗、干燥的天气下将它们放在户外通风。
在室内的话，可以打开门窗，使空气流通，这样可以有效地防止空气湿度过高。
三、防潮除了保持干燥和通风以外，我们还需要注意防止配件受潮。
潮湿的环境是霉菌生长的最理想场所，如果我们的配件被潮湿了，很容易就会受到霉菌的侵袭。
为此，我们可以使用密封袋、塑料包装膜等进行包装，防止外界潮湿空气的侵入。
还应该尽量避免高湿度环境下存放配件。
四、定期清洁定期的清洁也是预防霉菌滋生的重要方法。
在存放配件之前，将其彻底清洁干燥，然后再进行包装。
在存放期间，要随时检查配件的状态，并进行清洁。
如果发现有霉斑出现，及时进行清理，并采取相应的措施避免再次滋生。
五、分类存放我们需要将不同类型的配件分类存放，以防止不同类型的配件相互感染。
将配件分类，可以避免不同类型的配件之间产生化学反应或交叉感染，从而减少霉菌的滋生风险。
保持配件的干燥、通风、防潮、定期清洁和分类存放是预防霉菌滋生的重要方法。
如果我们能够遵循这些方法来存放配件，就可以有效地避免霉菌的滋生，从而保护我们的配件，并延长其使用寿命。
1. 干燥剂的使用干燥剂是一种可以吸收空气中水分的物质，常见的干燥剂有二氧化硅、氯化钙、活性炭等。
我们可以在存放空间中放置适量的干燥剂，帮助吸收水分，从而减少空气中的湿度，保持配件的干燥。
铝合金压铸常见缺陷解决方案与预防措施
铝压铸十大缺陷解决方案与预防措施一、流痕和花纹外观检查：铸件表面上有与金属液流动方向一致的条纹，有明显可见的与金属基体颜色不一样的无方向性的纹路，无发展趋势。
1.流痕产生的原因有如下几点：1）模温过低2）浇道设计不良，内浇口位置不良3）料温过低4）填充速度低，填充时间短5）浇注系统不合理6）排气不良7）喷雾不合理2.花纹产生的原因是型腔内涂料喷涂过多或涂料质量较差，解决和防止的方法如下：1）调整内浇道截面积或位置2）提高模温3）调整内浇道速度及压力4）适当的选用涂料及调整用量二、网状毛翅（龟裂纹）外观检查：压铸件表面上有网状发丝一样凸起或凹陷的痕迹，随压铸次数增加而不断扩大和延伸。
产生原因如下：1）压铸模腔表面有裂纹2）压铸模预热不均匀解决和防止的方法为：1）压铸模要定期或压铸一定次数后，应作退火处理、消除型腔内应力2）如果型腔表面已出现龟裂纹，应打磨成型表面，去掉裂纹层3）模具预热要均匀三、冷隔外观检查：压铸件表面有明显的、不规则的、下陷线性型纹路（有穿透与不穿透两种）形状细小而狭长，有时交接边缘光滑，在外力作用下有断开的可能。
产生原因如下：1）两股金属流相互对接，但未完全熔合而又无夹杂存在其间，两股金属结合力又很薄弱2）浇注温度或压铸模温度偏低3）浇道位置不对或流路过长4）填充速度低解决和防止的方法为：1）适当提高浇注温度2）提高压射比压缩短填充时间，提高压射速度3）改善排气、填充条件四、缩陷（凹痕）外观检查：在压铸件厚大部分的表面上有平滑的凹痕（状如盘碟）。
产生原因如下：1）由收缩引起压铸件设计不当壁厚差太大浇道位置不当压射比压低，保压时间短压铸模局部温度过高2）冷却系统设计不合理3）开模过早4）浇注温度过高解决和防止的方法为：1）壁厚应均匀2）厚薄过渡要缓和3）正确选择合金液导入位置及增加内浇道截面积4）增加压射压力，延长保压时间5）适当降低浇注温度及压铸模温度6）对局部高温要局部冷却7）改善排溢条件五、印痕外观检查：铸件表面与压铸模型腔表面接触所留下的痕迹或铸件表面上出现阶梯痕迹。
预防霉的配件的存放方法
预防霉的配件的存放方法
预防霉的配件的存放方法如下：
1. 保持干燥：霉菌生长需要湿度，因此将配件存放在干燥的环境中
是预防霉菌的关键。
确保存放区域通风良好，避免积水和潮湿。
2. 避免受潮：使用密封或防潮盒来存放配件，可以有效防止受潮和
湿气进入。
密封盒或袋子可阻止配件与潮湿的空气接触。
3. 清洁和干净：确保配件存放之前彻底清洁干净，并防止污垢和灰
尘附着在上面。
使用柔软的布质材料擦拭干净，并确保无水渍残留。
4. 定期检查：定期检查配件是否有水渍或湿气，如发现则需要立即
处理。
湿气的附着会促进霉菌的生长，防止因为潮湿导致霉菌滋生。
5. 防止阳光直射：避免将配件暴露在阳光直射下，长时间的暴露会
导致配件变色和变质。
将配件存放在阴凉干燥的地方，以防止阳光
直接接触。
6. 使用防霉剂：在储存配件的箱子或柜子中放置一些防霉剂，可以
有效地抑制霉菌的生长。
选择一种合适的防霉剂，并定期更换。
总体来说，保持干燥、干净和密封是预防霉菌滋生的关键。
根据配件的不同特性和材质，可以采取相应的措施来存放和保护。
铝合金发霉处理方法
铝合金发霉处理方法
铝合金在潮湿环境下容易出现发霉的问题，这可能与其表面被氧化、镀层脱落等有关。
以下是一些可以尝试的处理方法：
1. 去污剂清洁：使用专门的铝合金去污剂，按照说明书操作进行清洁，可以有效去除铝合金表面的污渍和霉斑。
2. 自制清洁剂：将白醋和苏打粉混合制成糊状物，涂抹于铝合金表面，放置片刻后用刷子或软布擦拭干净即可。
3. 原子灰除污：可将铝合金表面用原子灰轻轻打磨，再用软布或刷子清洁干净即可。
4. 磷酸清洗：在保证安全的情况下，可使用稀释的磷酸对铝合金进行清洗，但需要注意配制浓度和使用方法。
5. 防护措施：在平时使用中，可以采取防潮、避免碰撞和划伤等措施，以延长铝合金的使用寿命和美观度。
需要注意的是，清洗铝合金的过程中，应采取适当的防护措施，避免直接接触皮肤和眼睛。
如果以上方法无法解决问题，建议联系专业的清洁公司进行处理。
