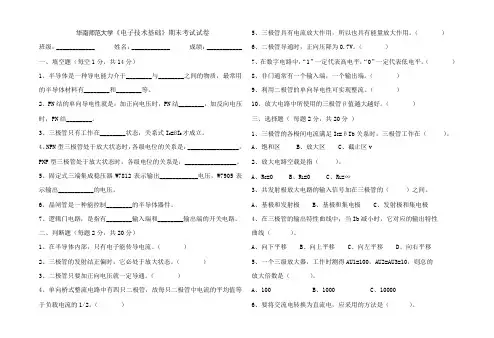

华南师范大学《电子技术基础》期末试卷
华南师范大学《电子技术基础》期末试卷
华南师范大学《电子技术基础》期末考试试卷班级：____________ 姓名：____________ 成绩：___________一、填空题（每空1分，共14分）1、半导体是一种导电能力介于________与________之间的物质，最常用的半导体材料有________和________等。
2、PN结的单向导电性就是：加正向电压时，PN结________，加反向电压时，PN结________。
3、三极管只有工作在________状态，关系式I C=ßI B才成立。
4、NPN型三极管处于放大状态时，各级电位的关系是：________________，PNP型三极管处于放大状态时，各级电位的关系是：________________。
5、固定式三端集成稳压器W7812表示输出____________电压，W7905表示输出___________的电压。
6、晶闸管是一种能控制________的半导体器件。
7、逻辑门电路，是指有________输入端和________输出端的开关电路。
二、判断题（每题2分，共20分）1、在半导体内部，只有电子能传导电流。
（）2、三极管的发射结正偏时，它必处于放大状态。
（）3、二极管只要加正向电压就一定导通。
（）4、单向桥式整流电路中有四只二极管，故每只二极管中电流的平均值等于负载电流的1/2。
（）5、三极管具有电流放大作用，所以也具有能量放大作用。
（）6、二极管导通时，正向压降为0.7V。
（）7、在数字电路中，“1”一定代表高电平，“0”一定代表低电平。
（）8、非门通常有一个输入端，一个输出端。
（）9、利用二极管的单向导电性可实现整流。
（）10、放大电路中所使用的三极管β值越大越好。
（）三、选择题（每题2分，共20分）1、三极管的各极间电流满足I C=βIb关系时，三极管工作在（）。
A、饱和区B、放大区C、截止区v2、放大电路空载是指（）。
A、R C=0B、R L=0C、R L=∞3、共发射极放大电路的输入信号加在三极管的（）之间。
《电子技术基础》试题及参考答案
《电子技术基础》习题答案一、单选题1抑制零点漂移的最有效的电路是（A ）A、差分放大电路B、阻容耦合电路C、直接耦合电路D、功放电路2要增大放大电路的输入电阻时，应引入（C ）反馈A、电压反馈B、电流反馈C、串联负反馈D、并联负反馈3构成计数器的基本电路是（D）。
A.或非门B.与非门C.与或非门D.触发器4放大器功率放大倍数为100，问功率增益是多少分贝（B）。
A.10dBB.20dBC.30dBD.40dB5八输入端的编码器按二进制数编码时，输出端的个数是（B）。
A.2个B.3个C.4个D.8个6编码器、译码器为（A）。
A.组合逻辑电路B.时序逻辑电路C.A和B7单相桥式整流滤波电路中，若变压器副绕组电压有效值为10V，而测得输出电压为14.1V，则说明：（B ）A、电容开路 B 负载开路 C 电容击穿 D 二极管损坏8要减小放大电路的输入电阻时，应引入（D ）反馈。
A、电压反馈B、电流反馈C、串联负反馈D、并联负反馈9理想二极管在单相桥式整流电路（电阻负载）中承受的最大反向电压是（C）。
A.大于B.小于C.等于D.大于，小于210单相半波整流电路输出电压平均值U0= （A ）A、0.45U2B、0.9U2C、1.1U2D、1.2U211利用二极管进行偏置的OTL电路是（ C）A、甲类功率放大器B、乙类功率放大器C、甲乙类功率放大器12实验中如果测得二极管的正反向电阻都很小，则该二极管（ C）A、正常B、内部断路C、已被击穿D、以上都不是13所谓机器码是指（B）。
A.计算机内采用的十六进制码B.符号位数码化了的二进制数码C.带有正负号的二进制数码D.八进制数14集成运放一般分为两个工作区，它们分别是（B）。
A.正反馈与负反馈B.线性与非线性C.虚断和虚短15在反馈放大电路中，若反馈信号与净输入信号作用于同一个节点，且瞬时极性相同，则属于（B ）A、负反馈B、正反馈C、无法判断16一共射极放大电路的NPN三极管工作在饱和导通状态，其发射结电压和集电结电压分别为（B）。

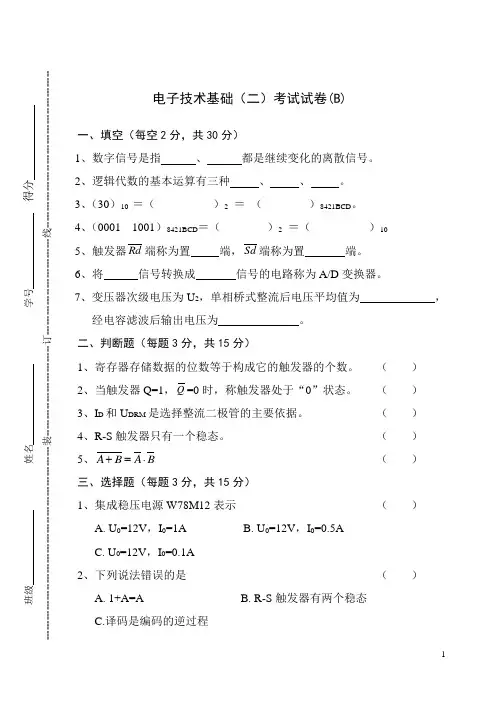

电子技术基础(二)考试试卷(B)及答案
一、填空（每空2分，共30分）1、数字信号是指、都是继续变化的离散信号。
2、逻辑代数的基本运算有三种、、。
3、（30）10 ＝（）2＝（）8421BCD。
4、（0001 1001）8421BCD＝（）2＝（）105、触发器Rd端称为置端，Sd端称为置端。
6、将信号转换成信号的电路称为A/D变换器。
7、变压器次级电压为U2，单相桥式整流后电压平均值为，经电容滤波后输出电压为。
二、判断题（每题3分，共15分）1、寄存器存储数据的位数等于构成它的触发器的个数。
（）2、当触发器Q=1，Q=0时，称触发器处于“0”状态。
（）3、I D和U DRM是选择整流二极管的主要依据。
（）4、R-S触发器只有一个稳态。
（）5、B+（）A=A⋅B三、选择题（每题3分，共15分）1、集成稳压电源W78M12表示（）A. U0=12V，I0=1AB. U0=12V，I0=0.5AC. U0=12V，I0=0.1A2、下列说法错误的是（）A. 1+A=AB. R-S触发器有两个稳态C.译码是编码的逆过程3、下列特性方程中表示T / 触发器的是 （ ）A. Q n+1＝DB. Q n+1＝n QC. Q n+1＝n n Q T Q T +4、下列逻辑图中表示 Y ＝A ○B 的是 （ ）（A ）（B ） （C ）5、整流的主要目的是将（ ）A. 将交流变为直流B. 将正弦波变成方波C. 将高频信号变成低频信号四、化简和画图（每题8分，共32分） 1、用公式法化简ABC BC A Y +=2、用卡诺图法化简)15,13,7,5((m D ）C B A Y ∑=⋅⋅⋅3、试将T触发器转换成T/触发器。
4、根据逻辑表达式画出逻辑图Y=BAAB五、计算题（8分）有一单相桥式整流电路，交流输入电压为220V，变压器次级电压为15V，直流负载为100Ω。
求（1）整流后输出电压U0为多少？（2）每个二极管的平均电流I D多大？（3）每个二极管承受的最大反压U DRM是多少？电子技术期终考试试卷参考答案（B ）一、填空（每空2分，共30分）1、时间、数值2、与、或、非3、11110、001100004、10011、195、“0”、“1”6、模拟、数字7、U 0=0.9U 2、U 0=1.2U 2二、判断题（每题3分，共15分）1、√2、×3、 √4、×5、√ 三、选择题（每题3分，共15分）1、B2、A3、B4、B5、A 四、化简1、A BC BC A ABC BC A Y =+=+=)(2、3、五、计算题（8分）1、U 0=0.9U 2=0.9×15=13.5V2、mA 75.601005.1345.0R U 0.45I L 2D =⨯== 3、V U U DRM 2.2115222=⨯==Y=BD“14、。

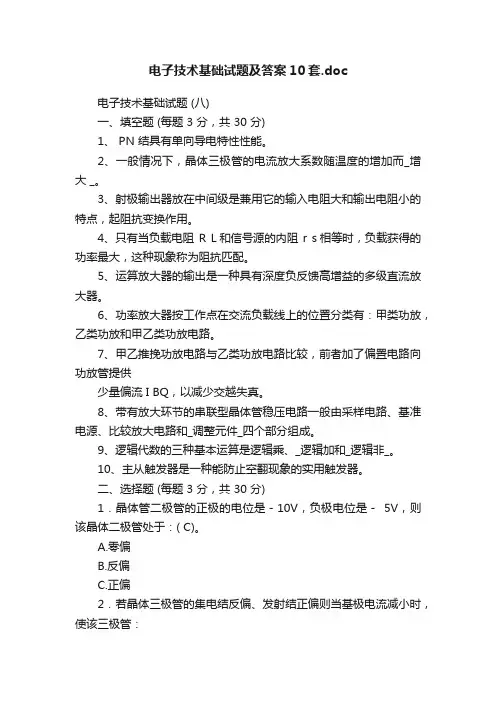

电子技术基础试题及答案10套.doc
电子技术基础试题及答案10套.doc电子技术基础试题 (八)一、填空题 (每题 3 分，共 30 分)1、 PN 结具有单向导电特性性能。
2、一般情况下，晶体三极管的电流放大系数随温度的增加而_增大 _。
3、射极输出器放在中间级是兼用它的输入电阻大和输出电阻小的特点，起阻抗变换作用。
4、只有当负载电阻 R L和信号源的内阻 r s相等时，负载获得的功率最大，这种现象称为阻抗匹配。
5、运算放大器的输出是一种具有深度负反馈高增益的多级直流放大器。
6、功率放大器按工作点在交流负载线上的位置分类有：甲类功放，乙类功放和甲乙类功放电路。
7、甲乙推挽功放电路与乙类功放电路比较，前者加了偏置电路向功放管提供少量偏流 I BQ，以减少交越失真。
8、带有放大环节的串联型晶体管稳压电路一般由采样电路、基准电源、比较放大电路和_调整元件_四个部分组成。
9、逻辑代数的三种基本运算是逻辑乘、_逻辑加和_逻辑非_。
10、主从触发器是一种能防止空翻现象的实用触发器。
二、选择题 (每题 3 分，共 30 分)1．晶体管二极管的正极的电位是－10V，负极电位是－5V，则该晶体二极管处于：( C)。
A.零偏B.反偏C.正偏2．若晶体三极管的集电结反偏、发射结正偏则当基极电流减小时，使该三极管：( A)。
A.集电极电流减小B.集电极与发射极电压V CE上升C.集电极电流增大3．某三级放大器中，每级电压放大倍数为Av，则总的电压放大倍数：( B )。
34．正弦波振荡器中正反馈网络的作用是：( A )。
A.保证电路满足振幅平衡条件B.提高放大器的放大倍数，使输出信号足够大C.使某一频率的信号在放大器工作时满足相位平衡条件而产生自激振荡5．甲类单管功率放大电路中结构简单，但最大的缺点是：( C )。
A.有交越失真B.易产生自激C.效率低6．有两个2CW15 稳压二极管，其中一个稳压值是8V，另一个稳压值为，若把两管的正极并接，再将负极并接，组合成一个稳压管接入电路，这时组合管的稳压值是： ( B )。
大学电子技术基础考试题及答案
大学电子技术基础考试题及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，逻辑与操作的真值表中，当输入为0时，输出为：A. 0B. 1C. 0或1D. 无法确定答案：A2. 以下哪种元件不是构成数字电路的基本元件？A. 逻辑门B. 电阻C. 晶体管D. 电容器答案：D3. 在模拟电路中，放大器的主要功能是：A. 改变信号的频率B. 改变信号的幅度C. 改变信号的相位D. 改变信号的波形答案：B4. 以下哪种波形不属于数字信号？A. 正弦波B. 方波C. 锯齿波D. 脉冲波答案：A5. 在数字电路中，逻辑非操作的真值表中，当输入为1时，输出为：A. 0B. 1C. 0或1D. 无法确定答案：A6. 以下哪种元件不是构成模拟电路的基本元件？A. 运算放大器B. 二极管C. 逻辑门D. 电感器答案：C7. 在模拟电路中，滤波器的主要功能是：A. 改变信号的频率B. 改变信号的幅度C. 改变信号的相位D. 改变信号的波形答案：A8. 以下哪种波形不属于模拟信号？A. 正弦波B. 方波C. 锯齿波D. 脉冲波答案：B9. 在数字电路中，逻辑或操作的真值表中，当输入全为0时，输出为：A. 0B. 1C. 0或1D. 无法确定答案：A10. 以下哪种元件不是构成数字电路的基本元件？A. 逻辑门B. 电阻C. 晶体管D. 电感器答案：D二、多项选择题（每题3分，共15分）1. 数字电路中常用的逻辑门包括：A. 与门B. 或门C. 非门D. 异或门答案：A, B, C, D2. 模拟电路中常用的放大器类型包括：A. 运算放大器B. 功率放大器C. 音频放大器D. 射频放大器答案：A, B, C, D3. 数字信号的特点包括：A. 离散的B. 连续的C. 有明确的高低电平D. 无明确的高低电平答案：A, C4. 模拟信号的特点包括：A. 离散的B. 连续的C. 有明确的高低电平D. 无明确的高低电平答案：B, D5. 数字电路中的基本逻辑运算包括：A. 逻辑与B. 逻辑或C. 逻辑非D. 逻辑异或答案：A, B, C, D三、填空题（每空1分，共20分）1. 在数字电路中，逻辑与操作的输出只有在所有输入都为_______时才为1。

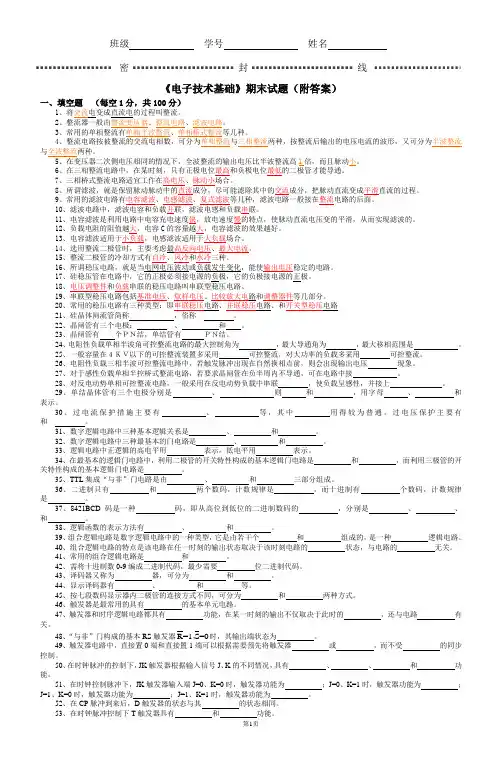

《电子技术基础》期末试题(附答案)
《电子技术基础》期末试题（附答案）一、填空题（每空1分，共100分）1、将交流电变成直流电的过程叫整流。
2、整流器一般由整流变压器、整流电路、滤波电路。
3、常用的单相整流有单相半波整流、单相桥式整流等几种。
4、整流电路按被整流的交流电相数，可分为单相整流与三相整流两种，按整流后输出的电压电流的波形，又可分为半波整流与全波整流两种。
5、在变压器二次侧电压相同的情况下，全波整流的输出电压比半波整流高1倍，而且脉动小。
6、在三相整流电路中，在某时刻，只有正极电位最高和负极电位最低的二极管才能导通。
7、三相桥式整流电路适宜工作在高电压、脉动小场合。
8、所谓滤波，就是保留脉动脉动中的直流成分，尽可能滤除其中的交流成分，把脉动直流变成平滑直流的过程。
9、常用的滤波电路有电容滤波、电感滤波、复式滤波等几种，滤波电路一般接在整流电路的后面。
10、滤波电路中，滤波电容和负载并联，滤波电感和负载串联。
11、电容滤波是利用电路中电容充电速度快，放电速度慢的特点，使脉动直流电压变的平滑，从而实现滤波的。
12、负载电阻的阻值越大，电容C的容量越大，电容滤波的效果越好。
13、电容滤波适用于小负载，电感滤波适用于大负载场合。
14、选用整流二极管时，主要考虑最高反向电压、最大电流。
15、整流二极管的冷却方式有自冷、风冷和水冷三种。
16、所谓稳压电路，就是当电网电压波动或负载发生变化，能使输出电压稳定的电路。
17、硅稳压管在电路中，它的正极必须接电源的负极，它的负极接电源的正极。
18、电压调整件和负载串联的稳压电路叫串联型稳压电路。
19、串联型稳压电路包括基准电压、取样电压、比较放大电路和调整器件等几部分。
20、常用的稳压电路有三种类型：即串联稳压电路、并联稳压电路、和开关型稳压电路21、硅晶体闸流管简称，俗称。
22、晶闸管有三个电极：、和。
23、晶闸管有个ＰＮ结，单结管有ＰＮ结。
24、电阻性负载单相半波角可控整流电路的最大控制角为，最大导通角为，最大移相范围是。
电子技术基础期末考试试题.doc
《电子技术基础》期末考试试题一、填空题。
（每题2分，共20分）1 .逻辑函数的表达方法有有、、和2.基本逻辑函数为逻辑、、和3.把PN结外加正向电压时导通、外加反向电压时截止的特性叫做特性。
4.两个的最小项可以合并成一个与项，并消去一个因子。
5.二进制数A=1011010, 贝U： A+B=（）】（）。
6.某电路有四个开关A、B、C、D （接通为1、断开为0）,当其中任意三个或三个以上接通时，电路接通，输出F=l,否则，F=0o若用最小项标准表达式表示F=, 该逻辑函数最简与或表达式F=o7.TTL三态门的输出有三种状态：高电平、低电平和状态。
8.组合电路没有功能，因此，它由组成。
9.数值比较器是指能判别两个或多个二进制数或是否的电路。
O10.同步RS触发器的特性方程为,其约束方程是。
Jk触发器的特性方程Q"=。
二、选择题。
请将正确答案的序号填在横线上（每题4分，共20分）1.在逻辑函数的卡诺图化简中，若被合并的最小项数越多（画的圈越大），则说明化简后a •乘积项个数越少； b.实现该功能的门电路少；c.该乘租项含因了少2.Y=A C+A BD的最小项之和的形式是__________ oa.Y=A B C B + A B CD + AB C D+AB CD + A BCD ；b.Y=A B C+A B CD+AB C +A BCD；c.Y=A C D+A CD+A B CD +A BCD3.在下列一组数中，最大数是_________ oa. (258) io ;b. (100000001 ) 2；c. (103) 16；d. (001001010111 ) 8421BCD4 .组合电路的分析是指a・已知逻辑图，求解逻辑表达式的过程;b -已知真值表，求解逻辑功能的过程;c・己知逻辑图，求解逻辑功能的过程5、・按各触发器的状态转换和CP分类的关系，计数器可分为计数器。
a -加法、减法和可逆；b -同步和异步；c -二、十和M进制三、简述题。
电子技术基础期末试卷及参考答案
XX 中学XX 年XX 学期期末考试电子技术基础试卷（XX 班）（试卷满分100分 考试时间90分钟 闭卷考）班级 姓名 学号 得分 题目一 二 三 四 五 总分 得分一、填空题（每空1分，共25分）1. 由脉冲组成的数码称为 数字信号 。
2. 基本逻辑门电路有 与门 、 或门 、 非门 三种。
3. 二进制数(1101)2转化为十进制数为 13 ，将十进数28用8421BCD 码表示，应写为 00101000 。
十六进制数3AD 转化为十进制数为 941 。
4. 脉冲幅值V m 表示 脉冲电压的最大值 ，其值等于脉冲 底部 至脉冲 顶部 之间的电位差。
脉冲周期T 的倒数为脉冲的 频率 。
5. 并项法公式=+B A AB B ,消去法公式=+B A A AB 。
6. 摩根定律表示式为B A •= B +A , B A AB += 。
7. 数字集成电路按组成的元件不同，可分为 TTL 和 CMOS 两大类。
8. 编码器的功能是把输入的信号（如 十进制数 、 文字 、 符号 ）转化为 二进制 数码。
9. 二-十进制编码器有 10 个输入端，有 4 个输出端。
10.触发器是一种具有 记忆 功能的逻辑单元电路。
11.用来累计输入脉冲数目的部件称为 计数器 。
二、选择题（每题2分，共30分）1.将二进制数(1110100)2转换成十进制数是 B 。
A. (74)10B. (116)10C. (110)10D. (68)102. 在逻辑运算中，只有两种逻辑取值，它们是 D 。
A.0V 和5VB.正电位和负电位C.正电位和地电位D.0和13. 等于（58.7）10的8421BCD 码是 C 。
A. (0110110.101)8421B. (0011110.1100)8421C. (01011000.0111)8421D. (0011001.0111)84214. 如右图所示的电路符号代表的是 A 门电路。
A.与非B.或非C.非D.与5. 如右图所示为某逻辑门电路的输入A 、B 和输出Y 的波形图，该逻辑门的逻辑功能是 B 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
华南师范大学《电子技术基础》期末考试试卷
班级：____________ 姓名：____________ 成绩：___________
一、填空题（每空1分，共14分）
1、半导体是一种导电能力介于________与________之间的物质，最常用的半导体材料有________和________等。
2、PN结的单向导电性就是：加正向电压时，PN结________，加反向电压时，PN结________。
3、三极管只有工作在________状态，关系式I C=ßI B才成立。
4、NPN型三极管处于放大状态时，各级电位的关系是：________________，PNP型三极管处于放大状态时，各级电位的关系是：________________。
5、固定式三端集成稳压器W7812表示输出____________电压，W7905表示输出___________的电压。
6、晶闸管是一种能控制________的半导体器件。
7、逻辑门电路，是指有________输入端和________输出端的开关电路。
二、判断题（每题2分，共20分）
1、在半导体内部，只有电子能传导电流。
（）
2、三极管的发射结正偏时，它必处于放大状态。
（）
3、二极管只要加正向电压就一定导通。
（）
4、单向桥式整流电路中有四只二极管，故每只二极管中电流的平均值等于负载电流的1/2。
（）
5、三极管具有电流放大作用，所以也具有能量放大作用。
（）
6、二极管导通时，正向压降为0.7V。
（）
7、在数字电路中，“1”一定代表高电平，“0”一定代表低电平。
（）
8、非门通常有一个输入端，一个输出端。
（）
9、利用二极管的单向导电性可实现整流。
（）
10、放大电路中所使用的三极管β值越大越好。
（）
三、选择题（每题2分，共20分）
1、三极管的各极间电流满足I C=βIb关系时，三极管工作在（）。
A、饱和区
B、放大区
C、截止区v
2、放大电路空载是指（）。
A、R C=0
B、R L=0
C、R L=∞
3、共发射极放大电路的输入信号加在三极管的（）之间。
A、基极和发射极
B、基极和集电极
C、发射极和集电极
4、在三极管的输出特性曲线中，当Ib减小时，它对应的输出特性
曲线（）。
A、向下平移
B、向上平移
C、向左平移
D、向右平移
5、一个三级放大器，工作时测得AU1=100，AU2=AU3=10，则总的
放大倍数是（）。
A、100
B、1000
C、10000
6、要将交流电转换为直流电，应采用的方法是（）。
A、稳压
B、滤波
C、整流
7、NPN型三极管处于放大状态时，各极电压关系是（）。
A、U C<U B<U E
B、U C>U B>U E
C、U C<U E<U B
8、三极管的输出特性是一簇曲线，每条曲线代表一个特定的（）。
A、I C
B、U CE
C、I B
D、I E
9、NPN型三极管放大电路中，当集电极电流增大时，三极管（）。
A、基极电流不变
B、集电极对发射极电压U CE下降
C、集电极对发射极电压U CE上升
10、当加在硅二极管两端的正向电压从0开始逐渐增加时，硅二极管（）。
A、立即导通
B、到0.3V才开始导通
C、超过死区电压时才开始导通
四、写出逻辑表达式（每题5分，共10分）五、计算题（共35分）
1、如果要求输出的直流电压为45V，R L=10Ω，试求单相桥式整流电路中的U
2、I O、I V、U RM为多少？（10分）
2、已知某三极管的输出特性曲线如图所示，依据这一特性计算
下列数值。
当U CE=6V时，I B=60uA时，求放大系数β？（10分）
3、已知：V CC=12V，Rb=270 KΩ，Rc=3 KΩ，RL=3 KΩ，β=50
的固定式偏置电路，求：（1）静态工作点（2）r be (3) A V (4) r i (5) r0（16分）
≥1 &
Y
A
B
C
≥1
1 & 1
Y
B C A。
