电解铜箔表面结构及性能影响因素
浅析影响电解铜箔抗剥离强度的因素及对策
越高 。粗化层 的结 构取 决 于溶 液 中 的 Ｃｕ 含 量 和 电流密度，Ｃｕｎ浓度越高 ，所需 电流密度越大，毛面 粗糙度 Ｒｚ越大 ，抗剥离强度越高。适当降低溶液中
抛 光 材 料
ＥＲ（Ｉ／ＩＶ）
ｃｕｎ浓度 和电流 密度 （大 于极 限 电流 ），既可 获 得较
２．２ 表 处粗化பைடு நூலகம்层影响
￣ＰＶＡ轮与阴极辊表面接触力的大小 ；
表 处粗化层 是为 了保 证铜 箔与基材 之 间具 有较
④冷却 液 的选 择 。
高 的结 合力 。粗 化 层 处 理 包 括 粗 化 和 固化 两 个 过
（２）在线抛光。在线抛光是将抛光装置安装在 程；粗化处理时 ，电解液应控制较低的含铜量及较高
之 钛晶粒 越粗 大 ，生 箔结 晶也 就 越 粗 大 ；见 图 １：钛 晶粒不 同时 的生箔 晶粒对 比。在铜 箔生产 中影 响 阴 极辊 表面状 况 主要 由阴极辊 研磨 、在线抛 光所决 定 。
２ 影 响抗剥离强度因素
在 铜箔 生 产过 程 中 ，影 响铜箔 的抗剥 离 强 度 因 素较多 ，但主要 以生 箔 、表处 粗化层 、硅烷 最为 密切 。 ２．１ 生箔影 响
阴极辊是生产铜箔 的重要设备，目前阴极辊表 面 的材质大 多 数 为钛 。 阴极辊 表 面 钛 晶粒 的状 况 ， 在一定程度上直接决定着生箔晶粒大小 、均匀性 。 阴极 辊表 面 的钛 晶粒越 细密 ，生箔 晶粒也越 细密 ；反

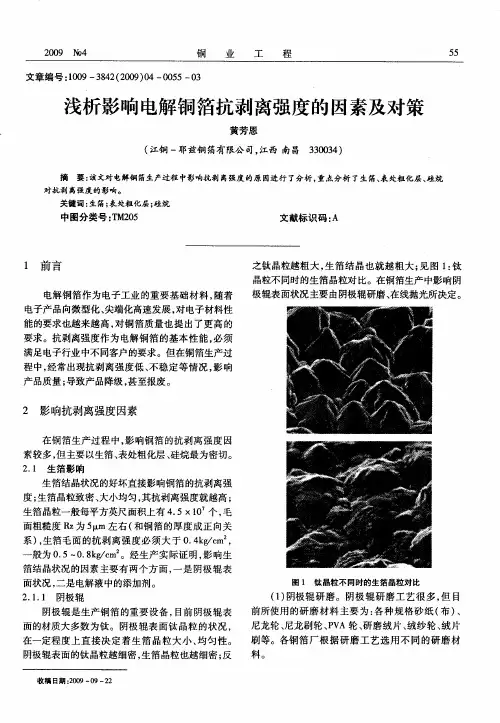

图 １ 钛晶粒 不同时的生箔 晶粒对比
（１）阴极辊研磨。阴极 辊研磨工艺很多 ，但 目 前所使用 的研磨 材料主要为 ：各种规格砂纸 （布）、 尼龙 轮 、尼龙刷 轮 、ＰＶＡ轮 、研 磨绒 片 、绒 纱 轮 、绒 片 刷等。各铜箔厂根 据研磨工艺选用不 同的研磨材 料 。
电解铜箔表面结构及性能影响因素
实用文档西安工业大学题目：电解铜箔表面结构及性能影响因素姓名：刘畅专业：机械设计制造及其自动化班级：080217班学号：080217指导教师：贾建利电解铜箔表面结构及性能影响因素摘要：对铜箔进行化学处理，考察阴极钛辊表面粗糙度及阴极钛辊的腐蚀对铜箔的性能及表面图像影响。
研究结果表明：增加处理液中 Cu2+浓度及提高电流密度，有利于表面粗糙度增加，抗剥离强度增大，蚀刻因子 Ef降低。
若同时降低浸泡复合液中 Cu2+和 Zn2+浓度，增加 Sb2+浓度，则表面粗糙度及抗剥离强度降低，蚀刻因子增加；复合液中 Sb2+浓度增加也能使表面粗糙度增加，蚀刻因子增加，但是，抗剥离强度基本没有变化。
添加 CuSO4后，阴极钛辊腐蚀速度下降，当 CuSO4质量浓度达到 20 g/L后，钛的耐腐蚀速度在 0.050 mm/a 以下；当钛辊表面粗糙度 Rz降低时，电解铜箔表面相对平整，晶粒大小较均匀，排列较规则。
关键词：电解铜箔；化学处理；表面粗糙度；腐蚀Abstract: Effects of surface roughness and erosion of titanium cathode drum on performance of electrolytic copper foils and surface images were studied by chemical treatments. The results show that surface roughness and contradict debonding intensity increases and etch factorial (Ef) decreases with the increase of copper concentration and electric current density. When the concentration of copper and zinc of leached compound solution decreases, surface roughness and contradict debonding intensity decreases but etch factorial (Ef) increases. When the concentration of Sb2+ of leached compound solution increases, surface roughness and contradict debonding intensity increases but etch factorial (Ef) has litter change. The erosion rate of titanium cathode drum decreases when CuSO4 is added. When the mass concentration of CuSO4 is added up to 20 g/L, the erosion rate is less than 0.050 mm/a. Moreover, the surface of electrolytic copper foils is even and the size is well-proportioned and ranks regularly when surface roughness of titanium cathode drum (Rz) decreases. Key words:electrolytic copper foils; chemical treatment; surface roughness; corrosion0引言高性能电解铜箔是一种缺陷少、晶粒细、表面粗昆山—苏州地区为中心的两大电子工业生产基地。
电解铜箔常见问题及解决办法
电解铜箔常见问题及解决办法摘要：现代电子工业材料中常使用到电子铜箔，电子工业的不断发展，要求其有更高的技术支持，生产电子铜箔的厂家有许多，且各厂家的生产工艺相差不大，而产出的铜箔质量可能存在一定差异。
我国电子工业的发展，不少厂家逐步生产电子铜箔，但我国这种材料的质量相比国外有非常大的差距，通常体现在放置铜箔之后出现变色情况，成品合格率也难以保障，使得电耗高成本增加，经济效益低下。
电解铜箔需要有非常高的生产实践性，本文主要分析了近年来电解铜箔生产过程中常见的问题与处理手段供参考。
关键词：电解铜箔，问题，毛刺，方法电解铜箔发展有三个阶段，第一个阶段是起步阶段，这个阶段重点在于印刷，通过铜箔来生产电路板，厚度在70-100cm之间。
第二个阶段是快速发展阶段，这个阶段的铜箔厚度在18-35cm之间，被日本铜箔业所垄断。
第三个阶段是发展成熟阶段，这个阶段生产的铜箔厚度在3-5cm之间，且在电池上应用，全球各个国家对其研究程度不等。
随着铜箔生产企业在产品质量和工艺流程上改善较大，而对比国外先进生产企业来说仍有非常大的差距。
我国进口铜箔通常是高档铜箔，出口铜箔90%以上为低档铜箔。
技术含量及附加值高的HD内层用柔性电路板及铜箔，基本上都是从国外进口。
因材料价格精度因素，我国生产企业购买的生箔机在持续工作中材料表面情况不良致使铜箔品质降低，那么对这部分企业来说，需要不断提升产品的性能，采取科学可行的方法来改进电解铜箔的表面处理工艺。
生产厂家质量有差异，但关键生产工艺及设备的原理大同小异，通常是生箔机大小不一致，后处理在点解时添加的电解添加剂不一样，工艺不一样。
在生箔机中经过电沉积，对阴极辊的转速控制下获取厚度不等的铜箔，在生产过程中容易产生一系列问题，下面将介绍常见的几个问题。
1 电解铜箔常见问题及解决办法1.1毛刺生箔机会产生毛刺，收集辊中能够发现铜箔有突出，有些毛刺还可能刺穿铜箔造成破坏，小毛刺的情况可佩带手套来感觉生箔机收卷，会有刺手感。
高纯铜箔的微观结构与力学性能研究
高纯铜箔的微观结构与力学性能研究高纯铜箔是一种广泛应用于电子、通信、军工等领域的重要材料。
其微观结构和力学性能对其在实际应用中的性能起着至关重要的作用。
因此，深入研究高纯铜箔的微观结构与力学性能，对于优化其性能、提高生产效率具有重要意义。
高纯铜箔的微观结构主要包括晶粒尺寸、晶粒形貌、位错密度和相对定位等方面。
晶粒尺寸是指晶体中单个晶粒的尺寸，影响着高纯铜箔的力学性能。
通常情况下，晶粒尺寸越大，高纯铜箔的强度和硬度就越低，而韧性和延展性则会增加。
因此，通过控制和调节晶粒尺寸，可以获得满足不同应用需求的材料。
此外，晶粒形貌也对高纯铜箔的性能有着重要影响。
晶粒形貌的不规则性会导致晶界和位错的聚集，进而影响材料的强度和延展性。
因此，研究和优化晶粒形貌，可以提高高纯铜箔的力学性能。
高纯铜箔中晶格中的位错密度也是影响其力学性能的重要因素。
位错是晶体中不一致的排列，从而导致了材料的塑性形变。
位错密度越高，材料的力学性能越好，强度和硬度会增加。
因此，通过控制位错密度，可以调节高纯铜箔的力学性能。
除了微观结构外，高纯铜箔的力学性能也是研究的重点之一。
力学性能主要包括强度、硬度、韧性和延展性等方面。
强度和硬度是材料抵抗外力作用下变形和破坏的能力，通常以屈服强度和硬度来衡量。
韧性和延展性主要指材料在外力作用下的塑性变形能力。
研究和了解高纯铜箔的力学性能，有助于确定其在不同工程领域的使用条件。
近年来，随着材料科学和表征技术的进步，研究高纯铜箔的微观结构与力学性能的方法得到了大幅度的提升。
传统的金相显微镜观察、扫描电子显微镜（SEM）观察已经不能满足对于高纯铜箔微观结构研究的需求。
现如今，透射电子显微镜（TEM）和透射X射线衍射（XRD）等高精度的表征技术被广泛应用于高纯铜箔微观结构的研究。
同时，纳米压痕、拉伸、扭转等力学实验方法也为高纯铜箔力学性能的研究提供了重要手段。
总结来看，高纯铜箔的微观结构和力学性能研究对于优化其性能、提高生产效率具有重要作用。
电解铜箔常见问题及解决对策分析
电解铜箔常见问题及解决对策分析摘要：新时期电子工业迅速发展，推动电解铜箔推广生产。
电解铜箔是电子工业基础性材料，不同厂家对电解铜箔生产工艺上具有相似性，但生产的电解铜箔质量存在较大差异。
我国电解铜箔生产技术和国外发达国家还存在一定差距，生产的产品往往存在多种问题，如放置后变色、成品合格率较低等，最终导致实际生产消耗大量电能，成本投入高。
电解铜箔对生产实践要求较高，文章对电解铜箔常见问题及解决对策分析，旨在为电解铜箔合理生产打下坚实基础。
关键词：电解铜箔；解决；生产；质量；毛刺电子信息产业蓬勃发展，对应电子产品向集成化发展，电解铜箔是电子产品的基础性材料，对产品自身抗拉强度、拉伸率等有较高要求，且要保障铜箔微观晶粒组织及表面微观形貌结构均匀且精细[1]。
电解铜箔生产工艺复杂，且涉及到多专业的知识聂荣，技术交叉性强，生产中常出现如毛刺、破洞、渗透、花斑等问题，以下就对常见问题分别叙述，提出对应解决对策。
1.电解铜箔及工艺流程印制电路板、覆铜板及锂离子电池等电子产品制作都需要电解铜箔给予支持。
电解铜箔是产品信号、电力传输并沟通的重要“神经”。
我国生产制造业不断发展，推动电解铜箔产业突飞猛进发展[2]。
电解铜箔实际生产工序有三道，分为溶液生箔，随后对表面处理，再之后对产品分切（生产工艺如图1所示）[3]。
生产过程涉及到电子、机械、电化学等，且对生产环境要求严格，生产工艺复杂。
因此，截至目前为止，电解铜箔行业并无标准生产设备及技术，不同生产商对应生产工艺可能存在些许差异，将影响电解铜箔产能及品质提升。
图1 电解铜箔生产工艺流程2.电解铜箔常见问题及解决措施铜箔主要在生箔机上产生电沉积，通过控制阴极辊转速，得到各个厚度的产品。
在生产过程中容易发生多种问题，以下进行详细介绍。
2.1毛刺毛刺主要产生在生箔机上，收集辊上可明显看到铜箔存在凸点，一些大的毛刺甚至会穿过铜箔，造成破洞[4]。
一些较小的毛刺，则可戴多层手套，感受设备收卷，发现存在多刺，有勾手感受。
电解铜箔生产常见问题及处理
电解铜箔生产常见问题及处理电解铜箔是一种高纯度的铜箔，广泛应用于电子、通信、航空航天、电力等行业。
然而，在生产过程中常常会出现一些问题，如铜箔厚度不均匀、氧化层过厚、表面质量不良等，这些问题直接影响着铜箔的质量和使用效果。
下面将介绍一些电解铜箔生产中常见的问题及解决方法。
一、铜箔厚度不均匀1.原因分析：电解铜箔厚度不均匀的原因可能是电流密度不均匀、电解液浓度不均匀、电解液温度不稳定等。
2.处理方法：（1）调整电流密度分布，采用逼流条的方法，增加电解槽中的电流分布均匀性。
（2）控制电解液浓度，定期检测电解液中铜离子浓度并进行调整。
（3）保持电解槽温度稳定，采用恒温装置，并定期检查电解槽的散热情况。
二、氧化层过厚1.原因分析：氧化层过厚可能是由于电解液中含有过多的杂质或电解液中氧气供氧速率太高等原因引起。
2.处理方法：（1）加强电解液的过滤和净化工作，定期清洗和更换电解槽中的过滤设备。
（2）控制氧气供氧速率，根据工艺要求调整供氧量。
（3）采取适当的操作方法和电解条件，减少氧气在电解过程中的消耗。
三、表面质量不良1.原因分析：电解铜箔表面质量不良的原因可能是电解液中杂质太多、电解工艺条件不合理等。
2.处理方法：（1）加强电解液的净化工作，定期清洗和更换电解槽中的过滤设备。
（2）优化工艺条件，合理控制电解温度、电流密度、电解时间等参数。
（3）定期对电解设备进行维护和检查，确保设备的正常运转。
四、其他问题1.电解液成分不稳定：可能是由于电解槽内的溶液浓度不稳定、电解液配制不当等原因引起的。
处理方法：定期检测电解液的成分，并根据需要进行调整和补充。
2.铜箔强度不达标：可能是由于电解液的复配配比不合理、电解温度过高等原因引起的。
处理方法：调整电解液的复配配比，优化工艺条件，控制电解温度在合理范围内。
3.气泡和缺陷：可能是由于电解槽内的电解液中含有杂质、电解温度设定不合理等原因引起的。
处理方法：加强电解液的过滤和净化工作，控制电解温度在合理范围内。
电解铜箔论：添加剂对电解铜箔组织性能的影响及优化
电解铜箔论文：添加剂对电解铜箔组织性能的影响及优化【中文摘要】近年来铜的电沉积已经受到了广泛研究,因为铜箔在印刷电路板和覆铜板行业中得到很好的应用。
而添加剂在铜电沉积过程对铜箔性能的影响中起着很重要的作用,即使是很微量的添加剂也能显著改变沉积层的性能。
本文利用SEM、微机控制万能试验机、高温拉伸机、电子背散射衍射分析技术、应力仪研究了聚二硫二丙烷磺酸钠(SP)、羟乙基纤维素(HEC)、聚乙二醇(PEG)、明胶、稀土铈盐等添加剂单独及共同作用时对铜电沉积的影响。
实验表明：SP整平效果较好,能提高铜箔抗拉强度和延伸率,尤其是高温延伸率。
加入0.2 mgL左右的SP,铜箔综合性能最好。
HEC能促使晶粒面向生长,抑制针孔,但会引起铜箔翘曲。
PEG能加大阴极极化,细化晶粒,使晶粒面向生长。
能抑制杂质金属的电沉积,防止异常晶粒长大。
同时能光滑尖锥状晶粒的峰尖,避免粗糙过度,但PEG过量会降低铜箔高温抗拉强度和延伸率。
P-6000效果要好于P-8000。
明胶具有细化晶粒和整平的效果,能够保证铜箔具有一定的粗糙度和提高铜箔常温抗拉强度和延伸率,但会降低铜箔高温抗拉强度和延伸率。
骨胶的效果要好于胶原蛋白。
适量的硫酸铈盐可以细化晶粒,使晶粒均匀致密,并能改善铜箔的力学性能,当铈离子浓度为6 mg/L,晶粒细化效果最好,力学性能最高。
通过正交试验,研究了不同添加剂配方对铜箔亮面晶粒微观结构、力学性能,以及内应力的影响,利用直观图示和数据分析得出了最优的3种添加剂配方,经过试验验证确定了添加剂最佳配比为：明胶、PEG、SP、HEC浓度分别为1.4mg/L、1.5 mg/L、0.35 mg/L、0.6mg/L。
制备出的铜箔内应力减少,铜箔缺陷也有所减少,亮面晶粒微观结构：孪晶(界)24.3%,(111)织构22.8%,晶粒平均尺寸250.4nm,毛面晶粒分布较均匀,铜箔力学性能也能提高,其中常温和高温抗拉强度分别是：376.5 MPa、197.1MPa,常温和高温延伸率分别是：5.6%、2.8%。
电解铜箔的微量元素ni,cr,zn-概述说明以及解释
電解銅箔的微量元素ni,cr,zn-概述说明以及解释1.引言1.1 概述概述电解铜箔作为一种重要的电子材料，在电子产品制造中扮演着关键角色。
然而，电解铜箔的质量和性能往往会受到微量元素的影响。
本篇文章旨在探讨微量元素镍（Ni）、铬（Cr）、锌（Zn）对电解铜箔性能的影响，并总结其对电解铜箔生产的启示。
微量元素Ni的影响镍作为一种微量元素，在电解铜箔中起着重要的作用。
适量的镍能够提高铜箔的强度和延展性，从而改善其加工性能。
此外，镍还能够增加铜箔的耐腐蚀性能和电导率，使其在电子产品中更有效地传导电流。
然而，过量的镍可能导致铜箔产生内部晶粒长大，从而降低了其机械性能和导电性能。
因此，控制适量的镍含量对于获得高质量的电解铜箔至关重要。
微量元素Cr的影响铬是另一种常见的微量元素，对电解铜箔的性能有着重要影响。
适量的铬能够提高铜箔的硬度和耐磨性，使其在电子产品制造中更耐用。
此外，铬还能够改善铜箔的抗氧化性能，降低其与外界环境的氧气和潮湿等因素的反应程度。
然而，过量的铬可能导致铜箔变脆，降低其延展性和机械性能。
因此，在电解铜箔的生产过程中，需要精确控制铬含量，以确保铜箔的性能达到最佳状态。
微量元素Zn的影响锌作为微量元素，在电解铜箔中的影响较为复杂。
适量的锌能够提高铜箔的延展性和塑性，使其在电子产品制造中更易加工。
此外，锌还能够增加铜箔的抗腐蚀性能，减少其在湿度较高环境中的氧化程度。
然而，过量的锌可能会导致铜箔的晶粒粗大，影响其机械性能和导电性能。
因此，在电解铜箔的生产中，对锌含量的控制至关重要，以实现理想的性能。
以上是对微量元素Ni、Cr和Zn对电解铜箔性能的初步概述。
接下来，我们将逐个展开探讨它们的影响，并结合相关实验和研究结果进行详细分析。
通过深入研究微量元素对电解铜箔性能的影响，可以为电子产品制造提供有价值的指导和启示。
1.2 文章结构文章结构部分的内容应该包括文章的主要分节和各个分节之间的逻辑关系。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
西安工业大学题目：电解铜箔表面结构及性能影响因素姓名：刘畅专业：机械设计制造及其自动化班级：080217班学号：080217指导教师：贾建利电解铜箔表面结构及性能影响因素摘要：对铜箔进行化学处理，考察阴极钛辊表面粗糙度及阴极钛辊的腐蚀对铜箔的性能及表面图像影响。
研究结果表明：增加处理液中 Cu2+浓度及提高电流密度，有利于表面粗糙度增加，抗剥离强度增大，蚀刻因子 Ef 降低。
若同时降低浸泡复合液中 Cu2+和 Zn2+浓度，增加 Sb2+浓度，则表面粗糙度及抗剥离强度降低，蚀刻因子增加；复合液中 Sb2+浓度增加也能使表面粗糙度增加，蚀刻因子增加，但是，抗剥离强度基本没有变化。
添加 CuSO4后，阴极钛辊腐蚀速度下降，当 CuSO4质量浓度达到 20 g/L后，钛的耐腐蚀速度在 0.050 mm/a以下；当钛辊表面粗糙度 Rz降低时，电解铜箔表面相对平整，晶粒大小较均匀，排列较规则。
关键词：电解铜箔；化学处理；表面粗糙度；腐蚀Abstract:Effects of surface roughness and erosion of titanium cathode drum on performance of electrolytic copper foils and surface images were studied by chemical treatments. The results show that surface roughness and contradict debonding intensity increases and etch factorial (Ef) decreases with the increase of copper concentration and electric current density. When the concentration of copper and zinc of leached compound solution decreases, surface roughness and contradict debonding intensity decreases but etch factorial (Ef) increases. When the concentration of Sb2+ of leachedcompound solution increases, surface roughness and contradict debonding intensity increases but etch factorial (Ef) has litter change. The erosion rate of titanium cathode drum decreases when CuSO4 is added. When the mass concentration of CuSO4 is added up to 20 g/L, the erosion rate is less than 0.050 mm/a. Moreover, the surface of electrolytic copper foils is even and the size is well-proportioned and ranks regularly when surface roughness of titanium cathode drum (Rz) decreases.Key words: electrolytic copper foils; chemical treatment; surface roughness; corrosion0引言高性能电解铜箔是一种缺陷少、晶粒细、表面粗昆山—苏州地区为中心的两大电子工业生产基地。
电化度低、强度和延展性高、厚度薄的铜箔。
它经过适子产业带动印刷电路板产业高速增长，促使铜箔消费当的表面处理，在印刷电路板 (PCB)制造中具有高蚀量猛增[]。
据中国电子材料行业协会覆铜板分会刻系数、低残铜率，可避免短路、适用于高频，可制统计，2006年，我国铜箔市场需求量约 14万 t。
目前，成高密度细线化、薄型化、高可靠性 PCB用的铜国内具有一定规模的电解铜箔生产厂家有 15家左箔[]。
近年来，我国形成了以广东东莞—深圳、江苏右，总生产能力为 8万 t，出口万 t，进口 10万 t，尤其是高档电解铜箔几乎全部依赖进口，存在较大的生产缺口。
另外 , 今后几年受成本、市场及环境等各种因素的影响,日、美、欧等国家和地区的电解铜箔生产也将逐步转向中国 [3]。
阴极辊是电解铜箔生产的关键设备，硫酸铜电解液中的铜离子在外电场的作用下电沉积到阴极辊表面，阴极辊做匀速圆周旋转，铜离子连续电沉积到阴极辊表面，沉积到一定厚度经剥离收成卷，连续生产出电解铜箔 []。
所以，有人将阴极辊称为电解铜箔生产的心脏 [7]。
电解铜箔是在阴极辊表面电沉积生成，是阴极辊表面晶体结构的延续。
阴极辊表面形态决定了电解铜箔亮面的形态，是阴极辊表面状况的反映。
阴极辊表面晶粒大小、几何形状、平整度、粗糙度直接影响到电解铜箔的亮面质量 []。
阴极辊表面晶粒粒径越小，则电解铜箔晶粒越细小，几何排列越均匀；反之，则越粗糙，铜箔表面极易氧化，铜箔亮面色泽不均，出现雪花斑，严重时甚至出现亮面铜粉、乌化现象。
阴极辊表面状况不但直接影响电解铜箔的亮面品质，而且对毛面晶体结构有十分关键的影响 []。
金属表面的粗糙度不同导致在电解液中的电化学行为不同。
表面越粗糙，晶格变大，实际面积变大，实际电流密度下降，阴极极化变小。
严重时，造成部分的实际电极电位达不到铜的析出电位或偏低，导致电解铜箔晶粒大小不均、排列杂乱，甚至出现渗透孔 []。
如何提高电解铜箔质量，成为了我国电解铜箔业迅速发展的关键。
在此，本文作者在生产经验的基础上，开展电解铜箔表面结构及性能影响因素的工艺研究。
1实验实验原料实验所用钛材由宝鸡钛业股份有限公司提供，其化学成分(质量分数 )如表 1所示。
实验方法首先，将电解铜箔用 10%的硫酸溶液酸洗 20 s，再水洗；然后，在常温下，在一定的电流密度及铜离子浓度下，用 110 g/L硫酸浸泡 12 s进行粗化处理；再在常温下用含重金属的复合液浸泡 12 s固化后，用 % T-(2，3-环氧丙氧)丙基三甲氧基硅烷处理 10 s，在 90℃下烘干。
同时，考察工业纯钛在 20% H2SO4及添加 20 g/L CuSO4后，腐蚀速度的变化。
检测方法镀层形貌采用 KYKY2800电子显微镜观察。
将烘干的电解铜箔置于 213℃的电烘箱中，于 2 h后观察颜色变化，研究其高温抗氧化性能。
置于相对湿度 90%，温度 60℃的湿度实验箱中，于 48 h后观察颜色变化，检测耐湿性能。
用玻璃环氧树脂板作为基板，在 168 ℃下，用相当于 FR-4 压力 MPa)加压 90 min，然后剥离，测量抗剥离强度。
用覆铜板蚀刻制作线宽为 50 μm和线间距为 50 μm的精细线路，检测其腐蚀情况。
蚀刻因子为：式中：H为铜箔厚度； WB为线路底部宽度； WT为线路顶部宽度。
2 结果与讨论化学处理在直流电的作用下， Cu2+被还原成 Cu ,并在阴极辊上电化结晶形成生箔。
为了获得较高的抗剥离强度，必须对生箔进行化学处理，其处理结果如表 2所示，所得铜箔毛面结晶图像如图 1所示。
表2 表面处理工艺条件与物性变化Table 2 Technological conditions of surface treatment and physics quality of copper foils注：ρ0, Cu2+和J 分别表示粗化处理溶液中Cu2+质量浓度及粗化处理的电流密度；ρCu2+和ρZn2+分别表示复合液中Cu2+和Zn2+质量浓度；Rz 表示铜箔毛面表面粗糙度；Ib 为抗剥离强度。
(a) 实验(a)；(b) 实验(b)；(c) 实验(c)；(d) 实验(d)图1铜箔毛面结晶图像Images of electrolytic copper foils 4种方法处理的铜箔高温抗氧化及耐湿性能检测后，均无颜色变化，表明高温抗氧化及耐湿性能较好。
比较实验(b)和实验(a)发现：增加 Cu2+质量浓度及提高电流密度，导致表面粗糙度增加，抗剥离强度增大，蚀刻因子降低。
比较实验(a)和实验 (c)发现：同时降低浸泡复合液中 Cu2+和 Zn2+质量浓度，增加浸泡复合液中 Sb2+质量浓度，则表面粗糙度及抗剥离强度降低，蚀刻因子增加。
比较实验 (c)和实验 (d)发现：复合液中 Sb2+质量浓度增加也能使表面粗糙度增加，蚀刻因子增加，但是，抗剥离强度基本没有变化。
这说明浸泡复合液中 Sb2+质量浓度的增加能导致蚀刻因子增加。
从图 1也可以看出：实验 (a)的铜箔粗糙度最大，实验(c)的铜箔粗糙度最小，说明粗化处理电流密度对其影响较大。
这可能是在一定电流密度下，电结晶不同所致。
Bockris等[1]研究了 CuSO4溶液中镀铜的交换电流密度 i和过电位η的关系。
根据塔菲尔方程：η=a±blg|i|，阳极过程和阴极过程具有不同的传递系数，即使η有微小变动也能导致电流密度 i的改变很大。
同样地，提高电流密度也能使过电位η增加，同时，电流密度的提高将使电化学极化及浓度极化增大，表面生成晶核数目增加，表面粗糙度 Rz增加。
而且在 12 s粗化处理过程中， Cu2+质量浓度越高，生成晶核数目越多。
Rz越大，抗剥离强度越高，但它太高又容易造成蚀刻残铜[6]。
适当降低溶液中 Cu2+质量浓度和电流密度(大于极限电流 )，既可获得较低的Rz，又可使抗剥离强度基本不变。
若 Cu2+质量浓度和电流密度太低，则不能电解形成树枝状结构而是形成粉状，对生产不利，一般取 Cu2+质量浓度为 20~30 g/L、电流密度为 25~35 A/dm2为最佳。
钛辊表面粗糙度对电解铜箔 (亮面)的影响图 2和图 3所示分别为钛辊表面粗糙度 Rz不同时，得到的电解铜箔亮面及毛面结晶图像。
从图 2和图 3可以看出：当钛辊表面粗糙度为时，电解铜箔表面有明显凸起，亮面明显色泽不均，而且有聚集成团的趋势；而当钛辊表面粗糙度为时，电解铜箔表面亮面相对平整、晶粒粒径均匀、排列规则。
这说明金属表面的粗糙度不同，导致在电解液中的电化学行为不同。
表面越粗糙，晶格越大，实际接触面积越大，而实际电流密度下降，阴极极化变小，严重时甚至会造成部分实际电极电位达不到铜的析出电位或偏低，导致电解铜箔晶粒粒径不均、排列杂乱，使电解铜箔表面明显凸起。
