弱电施工资料报验流程
弱电施工验收标准和步骤
弱电施工验收标准和验收步骤弱电验收分为隐蔽施工验收、分项工程验收、施工验收三步：1.隐蔽施工验收弱电施工中的线管预埋、直埋电缆、接地极等都属于隐蔽工程，这些工程在下道工序施工前，应由建设单位代表（或监理人员)进行隐蔽工程检查验收,并认真输好隐蔽工程验收手续，纳入技术档案.2.分项工程验收某阶段工程结束，或某一分项工程完工后，由建设单位会同设计单位进行分项验收;有些单项工程则由建设单位申报当地主管部门进行验收.3.竣工验收弱电工程竣工验收是对整个工程建设项目的综合性检查验收。
在工程正式验收前，由施工单位进行预验收，检查有关的技术资料、工程质量,发现问题及时解决好。
再由建设单位会同设计单位和由建设单位申报当地主管部门进行验收.弱电施工验收步骤:1.施工图的验收：图纸必须经过ISO小组、总工、总监组织各专业工程师、供应部、项目经理、施工员进行审查。
经评定质量合格,填写图纸质量评审表，确认合格方可交出施工图。
经多方会审通过方可用于施工。
2.进场材料单证齐备，经质检认可并向监理填写材料报验单，获得批准方可使用;3.分项工程：经自检合格、总监复查认可向监察院填写分项工程报检表获准，方可进行下一道工序.4.隐蔽工程：经多方检验合格，向监理填写隐蔽工程报验表，合格后才可隐蔽。
5.线缆敷设经各种测试合格、标色齐全，方可接入设备。
6.设备到货外观完好无损，三方会检证实配件齐全、主机完整、证书齐备,填写开箱报验表获批，并条件成熟方可安装。
7.设备安装验收按现行国家标准《电气装置工程施工及验收规范》的规定执行,并符合设计特殊要求。
所有线、管、槽的安装应牢固、整齐、无破裂。
8.其他系统按照各自的标准执行.9.系统运行验收：当设备安装完毕并调试运行无误后，由乙方派支持人员进行系统联调,并向甲方提交调试报告。
乙方认为所承担的工程项目全部完成后,书面通知甲方进行系统运行验收.10.系统自检100%合格,连续试运行正常，方可做竣工验收报告.填写《智能弱电工程竣工验收证明书》。
弱电工程施工流程和规范
弱电工程施工流程和规范
一般包括以下几个步骤：
1. 立项和设计：确定项目需求及规格，对弱电系统进行设计，并编制相应的施工图纸和文件。
2. 材料采购和准备：根据设计要求，采购所需的弱电设备和材料，并对其进行检验和准备工作。
3. 施工准备：根据设计图纸和文件，确定施工区域及施工顺序，并组织施工人员进行相关培训和技术指导。
4. 布线和安装：进行弱电系统的布线和设备的安装工作，确保每个组件都按照设计要求正确安装，并进行相应的测试和调试。
5. 系统集成和调试：对已安装好的弱电设备进行整合和调试，确保各个系统能够正常工作，并进行相应的功能测试和验收。
6. 完工和备案：完成施工工作后，对施工情况进行总结和汇报，并进行相关的备案工作，包括施工记录和相关文件的归档。
弱电工程施工规范一般遵循国家相关的行业标准和规范，如《建筑弱电系统工程施工及验收规范》、《电子安防系统工程施工及验收规范》等。
其中包括以下几个方面的规范：
1. 设计规范：弱电系统设计要符合国家相关的标准和规范，确保系统设计的合理性和可靠性。
2. 材料规范：弱电设备和材料的采购要符合国家相关的标准和质量要求，确保施工质量和系统性能。
3. 施工规范：弱电工程施工要符合安全、环保和质量要求，包括施工现场的安全管理、施工人员的技术培训和操作规范等。
4. 测试和验收规范：对已完成的弱电系统进行测试和验收，确保系统能够正常工作并满足设计要求。
5. 文档和备案规范：施工过程中要按照相关规范要求编制施工记录和施工文件，并对施工情况进行备案。
弱电 验收注意事项及流程
弱电验收注意事项及流程
弱电验收是指在建筑物或工程项目中，对弱电系统（如通信、网络、安防等）进行检查和确认，以确保其符合设计要求和相关标准，能够正常运行。
弱电验收的注意事项和流程如下：
1. 设计文件准备，在进行弱电验收之前，首先要准备好相关的设计文件，包括弱电系统的设计图纸、技术规范、材料清单等，以便与实际情况进行对比和核查。
2. 验收人员组织，确定验收人员的组织和人员名单，包括建设单位、设计单位、施工单位、监理单位等相关人员，确保验收人员的资质和权威性。
3. 弱电系统设备检查，对弱电系统的设备进行逐一检查，包括通信设备、网络设备、安防设备等，确认其型号、规格、数量、安装位置等是否符合设计要求。
4. 线路布线检查，对弱电系统的布线进行检查，确认线路的走向、敷设方式、连接方式等是否符合设计要求，是否存在短路、接地等安全隐患。
5. 系统功能测试，对弱电系统进行功能测试，包括通信联通性测试、网络数据传输测试、安防监控画面测试等，确认系统能否正常工作。
6. 安全性能测试，对弱电系统的安全性能进行测试，包括对防火、防雷、防盗等功能进行测试，确保系统在突发情况下能够正常运行。
7. 文件资料整理，对验收过程中产生的相关文件资料进行整理归档，包括验收报告、测试记录、技术参数等，作为验收合格的依据。
8. 缺陷整改跟踪，如果在验收过程中发现弱电系统存在缺陷或不合格的地方，要求施工单位及时整改，并进行跟踪确认，直到问题得到解决。
弱电验收是工程建设中非常重要的一环，只有经过严格的验收流程和注意事项，才能确保弱电系统的质量和安全性，保障工程项目的顺利进行和后续运行的可靠性。
弱电资料报验流程

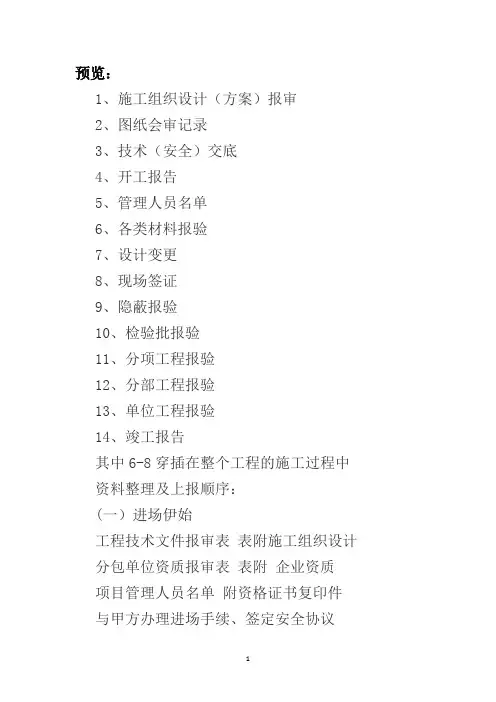

预览：1、施工组织设计（方案）报审2、图纸会审记录3、技术（安全）交底4、开工报告5、管理人员名单6、各类材料报验7、设计变更8、现场签证9、隐蔽报验10、检验批报验11、分项工程报验12、分部工程报验13、单位工程报验14、竣工报告其中6-8穿插在整个工程的施工过程中资料整理及上报顺序：(一）进场伊始工程技术文件报审表表附施工组织设计分包单位资质报审表表附企业资质项目管理人员名单附资格证书复印件与甲方办理进场手续、签定安全协议内部资料整理施工队伍人员名单附身份证复印件及特殊工种上岗证复印件对施工队进行现场及书面的安全、技术交底并存档.技术资料将经设计签认的图纸存档作为施工的依据。
（随时存档图纸的变化)工程合同及施工队的合同招投标文件中标通知书。
按需要与施工队签定协议作为对合同的补充并存档要求甲方提供书面的控制线交底、和安装的技术交底并存档.(二）材料进场工程物资进场报验表附材料构配件进场检验记录、产品合格证、检测报告等内部资料材料进场的票据、进场时间、数量、经手人记录存档材料的产品合格证、检测报告等及时的追索并要求证明文件的有效（如出具的时间、时效、有否单位盖章）工程安装报验工程样板报验如有要求可自制表格署明位置、报验内容、时间等分项/分部工程施工报验表按要求附隐蔽工程检查记录、检验批质量验收记录表等交接检查记录与上下道工序相关单位进行试验、检测三性检测、拉拔试验、探伤、胶的相容性试验等。
按要求选做、由甲方选型、抽样。
内部资料施工进度计划材料进场计划人员调配计划机具进场计划试验检测计划资料报验计划施工日志(四）工程经济、技术文件工程洽商变更、收发文记录、报价单、认价单存档图纸及图纸变更存档(五）施工日志包含天气变化、施工内容进度、安全管理内容、重要事件的发生记录。
(六）工程竣工竣工资料整理暂不细述工程决算单与施工队的决算单工程移交工程总结欢迎您的下载，资料仅供参考！致力为企业和个人提供合同协议，策划案计划书，学习资料等等打造全网一站式需求。
弱电工程施工流程和规范
弱电工程施工流程和规范一、施工流程弱电工程施工过程可分为四个阶段：施工准备、施工阶段、调试开通和竣工验收阶段。
1. 施工准备（1）学习掌握相关的规范和标准：严格遵守建筑弱电安装工程施工及验收规范和所在地区的安装工艺标准及当地有关部门的各项规定。
（2）熟悉和审查图纸：学习图纸，了解图纸设计意图，掌握设计内容和技术条件，会审图纸后形成纪要，由设计、建设、施工三方共同签字，作为施工图的补充技术文件。
（3）施工工期的时间表：详见施工进度计划表。
（4）技术交底：明确所承担施工任务的特点、技术质量要求、系统的划分、施工工艺、施工要点和注意事项等，做到心中有数，以利于有计划、有组织，多快好省的完成任务。
（5）施工预算：建筑安装工程预算，按不同的设计阶段编制的可以分为。
2. 施工阶段（1）施工前准备：与甲方沟通，明确弱电工程的具体需求，包括工程范围、施工标准、设备配置等。
制定详细的施工方案，包括工程进度计划、施工人员配置、材料清单等。
准备施工所需的工具、设备、材料等，确保施工顺利进行。
到现场进行勘查，了解现场环境、布局、设备安装位置等，为施工做好准备。
（2）施工布线：根据设计图纸，规划布线路径，确保线路短捷、美观、安全。
按照规划的路径，进行开槽布线。
注意开槽深度、宽度要符合要求，避免破坏建筑物结构。
按照施工标准，进行线缆布设。
注意线缆的型号、规格、颜色等，确保布线整齐、清晰。
线缆布设完成后，进行管内穿线。
穿线过程中，注意线缆的损伤、断线等问题。
穿线完成后，对管口进行封堵，防止杂物进入管道。
（3）设备安装：根据项目需求，挑选合适的设备，确保设备质量符合标准。
按照设计图纸，进行设备的安装。
注意设备的安装位置、高度、方向等。
设备安装完成后，进行设备接线。
接线过程中，注意线缆的连接可靠，防止短路、漏接等情况发生。
3. 调试开通（1）设备调试：对安装完毕的设备进行调试，确保设备正常运行，满足使用需求。
（2）系统联调：对各个子系统进行联合调试，确保各个系统之间协同工作，满足整体需求。
弱电施工流程及规范
弱电施工流程及规范（一）、施工流程施工过程可分为四个阶段：即施工准备、施工阶段、调试开通和竣工验收阶段。
结合本公司的实际情况，制定本流程。
一．施工准备1．学习掌握相关的规范和标准严格遵守建筑弱电安装工程施工及验收规范和所在地区的安装工艺标准及当地有关部门的各项规定。
本项目应遵守的规定主要有：《有线电视系统工程技术规范》（GBJ50200-94）《通信光缆的一般要求》（GB/T7427-87）《民用闭路监视电视系统工程技术规范》（GB50116-92）《建筑及建筑群综合布线系统工程设计规范》（CECS72-95）《商用建筑线缆标准》（EAI/TIA-568A）2．熟悉和审查图纸熟悉和审查图纸包括学习图纸，了解图纸设计意图，掌握设计内容和技术条件，会审图纸后形成纪要，由设计、建设、施工三方共同签字，作为施工图的补充技术文件。
核对土建与安装图纸之间有无矛盾和错误，明确各专业之间的配合关系。
3．施工工期的时间表详见施工进度计划表4．技术交底明确所承担施工任务的特点、技术质量要求、系统的划分、施工工艺、施工要点和注意事项等，做到心中有数，以利于有计划、有组织，多快好省的完成任务。
二是对工程技术的具体要求、安全措施、施工程序、配制等。
5.施工预算建筑安装工程预算，按不同的设计阶段编制的可以分为：设计概算、施工图预算、设计预算等。
《安全防范工程费用概算编制办法》（GA/T70-94）由国家公安部发布作为公共安全行业标准在全国推行，参照执行。
6．施工组织设计二．施工阶段配合土建工程及其他工程，注意和遵循其施工规律。
1.预留孔洞和预埋管线与土建工程的配合在土建基础施工中，应做好接地工程引线孔、地坪中配管的过墙孔、电缆过墙保护管和进线管的预埋工作。
2.线槽架的施工与土建工程的配合线槽架的安装施工，在土建工程基本结束以后，与其他管道（风管、给排水管）的安装同步进行，也可稍迟于管道安装一段时间，但必须解决好弱电线槽架与管道在空间位置上的合理安置和配合。
工程施工资料报验流程
工程施工资料报验流程一、概述工程施工资料报验是施工过程中非常重要的环节，它是为了保证施工过程中使用的资料符合相关标准和规范，确保施工质量和安全。
资料报验流程需要严格按照相关规定和标准进行，包括资料准备、报验材料准备、报验流程、验收流程等。
本文将围绕工程施工资料报验流程进行详细阐述。
二、资料准备1、施工单位需要对施工过程中使用的所有资料进行准备。
这些资料包括但不限于设计图纸、施工方案、材料合格证、采购合同、施工方案等。
施工单位需要核实这些资料的真实性和合法性，确保其符合相关标准和规范。
2、资料准备过程中要求施工单位严格按照工程施工管理相关规范进行，确保资料的准备过程符合相关标准和规范要求。
三、报验材料准备1、报验材料是施工过程中必不可少的一环，它是确认施工资料合格的重要凭证。
报验材料需要包括施工资料准备过程中的各类证明文件、相关人员的签字确认文件等。
2、报验材料需要施工单位按照相关规定进行整理和归档，保证其完整性和真实性，确保能够提供给验收方查阅。
四、报验流程1、资料准备和报验材料准备完成后，施工单位需要按照相关规定和标准进行资料报验。
报验过程中需要将所有相关资料交验收方进行审核，并保证相关资料的真实性和合法性。
2、报验流程需要施工单位按照相关规定进行，确保其合法性和规范性。
若在报验过程中发现任何不符合规定的地方，需要及时进行整改。
3、报验流程需要严格按照相关规定进行，确保其流程畅通和准确性。
若发现相关问题需要及时进行处理和反馈。
五、验收流程1、资料报验完成后，需要验收方对资料进行审核和验收。
验收过程需要根据相关标准和规范进行，确保其准确性和合法性。
2、验收流程需要验收方对相关资料进行仔细审核，发现问题及时进行处理和反馈。
若资料存在不符合规定的地方，需要及时通知施工方处理。
3、验收流程需要严格按照相关规定进行，确保其公正性和准确性。
若发现相关问题需要及时进行处理和反馈。
六、总结工程施工资料报验流程是施工过程中非常关键的环节，它直接关系到施工质量和安全。
弱电工程施工流程和规范本
弱电工程施工流程和规范本弱电工程是指在建筑物中用于信息传输、通信、监控、安防等方面的电气工程。
弱电工程施工流程和规范本是确保工程质量和安全的重要文件，以下是一个可行的弱电工程施工流程和规范本的范例。
一、弱电工程施工流程：1.前期准备阶段：-与业主或设计单位沟通，明确工程需求；-完成弱电工程设计报审；-制定施工方案，确定施工计划。
2.施工准备阶段：-配置施工所需的材料、设备、工具等；-成立专业施工队伍，并进行必要的培训和安全教育；-安排工地布置，确保施工区域的安全和整洁。
3.施工实施阶段：-按照施工图纸和规范要求进行弱电设备的安装、连接和调试；-安装防火、防雷等安全设施；-进行弱电设备的测试和验收；-完成弱电线路的绝缘电阻测试。
4.施工完工阶段：-清理施工现场，恢复原状；-填写弱电工程竣工验收表，并邀请相关单位进行验收；-整理弱电工程施工记录，编制弱电工程竣工报告。
5.后期维护阶段：-提供弱电设备的维护操作手册和使用说明；-进行定期维护和检修工作；-处理弱电设备故障和故障报修。
二、弱电工程规范本：1.弱电设备选用和安装规范：-弱电设备应按照国家标准及建设工程弱电设施配置要求选用；-弱电设备的安装位置、高度、固定方式等应符合设备生产厂家的规定；-弱电设备的布线、配线及接线应按照施工图纸和技术要求进行，严禁乱拉乱接。
2.弱电线路敷设和连接规范：-弱电线路敷设应符合电气布线规范，避免与强电线路交叉敷设，严禁在易受潮、易受压力和易受损的地方敷设；-弱电线路连接点应牢固可靠，接线端子应使用规范要求的标准产品。
3.弱电系统测试和验收规范：-弱电设备安装完毕后，应进行系统测试和全面验收；-各项测试过程和测试数据应记录在册，还应编制弱电设备竣工报告。
4.弱电设备维护和保养规范：-弱电设备应按照生产厂家的要求进行定期维护和保养；-严禁未经授权的人员私自进行维修和改动。
通过遵守弱电工程施工流程和规范本，可以保证弱电工程的质量和安全，确保设备的正常运行和使用效果的稳定性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
弱电施工资料报验流程
1、项目合同签订后，项目经理需先了解合同、设计图纸、设备清单（工地项目部备案）后，
进行现场勘查，然后与建设单位、监理及总包单位沟通，并向监理拷贝必须的资料表格（见附件）。
2、项目经理在收到合同后，请第一时间去当地的安防协会完成项目备案的有关工作。
3、准备进场资料：
（1）分包单位资质报审表（附：企业营业执照、资质及法定代表人、授权人等复印件）（2）项目管理人员审查记录、通讯录（附：身份证、资格证书、特殊工种上岗证复印件）（3）施工组织设计/方案报审表（附：施工组织设计）
（4）与总包或建设单位办理的进场手续、安全协议等。
3、进场开工：准备工程开工报审表，审批通过后，编制工程开工报告。
4、材料进场：
（1）项目经理经现场勘察后，确定首要完成的工程量，并列出材料清单，予以公司报审。
（2）材料到位后，需编制工程材料、构配件、设备报审表（附：工程材料、构配件、设备清单、产品合格证、检验报告等），所有必须提前报验，否则不得予以施工。
4、会议纪要：每周会议项目经理需编制会议纪要，并申报施工进度及计划。
5、施工日志：施工每2-3天项目经理需编写施工日志，包含天气变化、施工内容进度、安
全管理内容、重要事件的发生记录。
6、设计变更/现场签证：在施工前或施工过程中，建设单位及施工单位如果发现设计方面
存在的问题时，应先与建设单位沟通，沟通同意后向建设单位提出要设计单位修改设计，设计单位经协商达成共识后由设计单位出具变更图纸或变更说明，然后我方递交设计变更审批单，并附上设备清单及报价。
现场签证需按实际的工程完成量予以签证，未预见因素造成的增加工程量也应予以签证。
7、工程报验：
（1）分项工程验收：各系统请按（写字楼、酒店每层、小区每单元等）组织进行验收，完成一层/一单元，验收一层/一单元，做好检验批质量验收记录，在监理进行现场验收的同时，做好各系统的性能测试记录，方便予以审核。
（2）隐蔽工程验收：隐蔽工程施工完毕后，我方按有关技术规程、规范、施工图纸先进行自检。
自检合格后，填写隐蔽工程报验申请表，报送项目监理机构。
监理工程师经现场检查后，如符合质量要求，监理工程师在隐蔽工程报验申请表（或隐蔽工程检查记录）上签字确认，我方予以隐蔽、覆盖，进入下一道工序施工。
8、系统试运行：待工程基本完工后，项目经理需通知项目监理机构做系统试运行记录，系
统试运行时间为一个月，系统试运行期间，项目经理需要求建设单位派人进行现场培训等工作，试运行结束后，经监理工程师签字确认，便开始准备竣工资料。
9、工程竣工：系统试运行结束后，项目经理需递交工程竣工报验申请表，并附工程竣工资
料，如有不合格，按监理工程师的整改意见进行修改，待监理工程签字确认后，做好工程竣工验收报告，完成工程的竣工验收。
做好资料的归档工作，并向建设单位递交工程竣工结算书。
附：所需用表：1、分包单位资质报审表
2、项目管理人员审查记录
3、施工组织设计/方案报审表
4、工程开工报审表
5、工程开工报告
6、工程材料、构配件、设备报审表
7、施工日志
8、设计变更审批单
9、现场签证单
10、分项工程验收记录表
11、检验批质量验收记录表
12、隐蔽工程报验申请表、隐蔽工程检查记录
13、系统试运行记录表
14、项目培训记录表
15、工程竣工验收申请表（竣工还需的其他表格在与监理沟通后，自行添加）
16、工程竣工验收报告
17、竣工结算书
（以上表格均一式四份，建设单位、监理、总包单位、施工单位各一份）
