绝缘漆注意事项样本
绝缘漆及配套稀释剂规格书与MSDS模板
绝缘漆及配套稀释剂规格书与MSDS模板凡立水一、组成凡立水是由改性醇酸树脂、氨基树脂,助剂、有机溶剂等原料, 经加工配制而成。
二、特点●耐热等级为F级(155℃) ●高固体含量，良好的渗透性●良好的绝缘性稳定性●附着力强，吸水率低●良好的厚层干透性●良好的抗潮防霉性●色浅，透明，漆膜光亮无腐蚀●较高的耐热性，耐变黄性●良好的抗盐雾性、抗氧化性三、应用范围●电器材料●电阻，电容●印制电路板●电机，马达●变压器●各种线圈绕组四、施工及配套要求凡立水可喷、涂、浸.烘烤加工工艺应于105-155℃温度烘烤，干燥后漆膜附着力强，柔韧性好，硬度高。
凡立水与S-6000稀释剂配套使用，稀释时搅匀后便可施工，稀释时用户可根据自己所需粘度及成膜厚度决定稀释比例。
五、凡立水稀释比例、粘度及比重技术标准六、使用说明1、本品应在通风良好的场所进行施工，含浸池（槽）上方必须有抽风排气装置。
2、凡立水与稀释剂按一定比例混合后，请充分搅拌1分钟，至气泡消失后即可含浸。
3、将被浸物在80℃~100℃烘干30分钟可以去除水分和油污，提高渗透力；冷却至40~50℃立即进行浸漆。
4、工件含浸于凡立水中10-20分钟至气泡消失为止，以达到充分的含浸。
5、滴浸工艺由客户自行设定。
浸渍完成后，在常温下滴干15~30分钟。
6、浸渍a、常压15minb、减压60-70mmHg 15minc、取出被浸物滴干7、烘烤：以下为建议的烘烤温度及时间。
（依产品不同做适当调整）a、表面硬化105±5℃ 1.5hb、厚层固化125±5℃3-6h150±5℃ 2-4h◆烘烤时间为产品达到烘烤温度后完全硬化所需之时间,由于各工件规格不同,以上数据仅为参考,准确数据以贵司实际烘烤数据为准.8、在连续施工过程中，凡立水粘度会增大（因稀释剂不停挥发），可以三小时测量一次比重，以判断加入适当量的稀释剂做为调节。
9、在连续施工过程中，由于工件上所附着的杂物的掉落以及空气中的尘埃，真空泵中的油污都将影响凡立水的品质，建议三个月完全更换含浸槽中所有凡立水，并用稀释剂不低于三次清洗含浸槽。
绝缘漆化学品安全技术说明书
化学品安全技术说明书第一部分化学品及企业标识化学品中文名称：绝缘漆化学品英文名称：INSULATING ENAMEL企业名称：有限公司地址：邮编：519050电子邮件地址：传真号码：企业应急电话：第二部分成份/组成信息纯品□混合物√成份名称含量CAS NO. 树脂 < 45%-------酚类>25%1319-77-3芳烃类< 25% -------第三部分 危险性概述危险性类别：第3.3类 高闪点易燃液体侵入途径：吸入 、食入 、经皮肤吸收健康危害：吸入高浓度的蒸汽会引起呼吸器官过敏，头晕和其他中枢神经系统问题；眼睛接触会导致视力严重下降；即使少量的产品进入呼吸系统，也可能会引起支气管炎或肺肿大。
环境危害：该物质对环境有害，应特别注意对水体的污染燃爆危险：易燃，其蒸汽与空气可形成爆炸性混合物，遇明火、高热有燃烧爆炸的危险。
第四部分 急救措施皮肤接触：脱去污染的衣着，用肥皂水及清水彻底冲洗皮肤；严重者，用30%聚乙二醇清洗，就医。
眼睛接触：立即翻开眼睑，用流动的清水或生理盐水冲洗至少15分钟；严重者，用30%聚乙二醇清洗，就医。
吸入：迅速脱离现场至空气新鲜处。
保持呼吸道通畅。
呼吸困难时给输氧。
如呼吸及心跳停止，立即进行人工呼吸和心脏按摩术。
就医。
食入：饮足量清水或牛奶，任何情况下都不要催吐，立即就医。
第五部分消防措施危险特性：其蒸汽与空气可形成爆炸性混合物，遇明火、高热能引起燃烧爆炸。
与强氧化剂、卤代烃以及硝酸盐能发生强烈的化学反应。
其蒸汽比空气重，能在较低处扩散到相当远的地方，遇火源引着回燃。
若遇高热，容器内压增大，有开裂和爆炸的危险。
流速过快，容易产生和积聚静电。
有害燃烧产物：CO灭火方法及灭火剂：可用泡沫、二氧化碳、干粉、沙土和雾状水。
灭火注意事项：避免直接水喷射。
第六部分泄漏应急处理应急处理：切断火源，迅速撤离泄漏污染区人员至安全地带，并进行隔离，严格限制出入。
建议应急处理人员戴自给正压式呼吸器，穿防毒服。
绝缘漆化学品安全技术说明书
化学品安全技术说明书第一部分化学品及公司表记化学品中文名称：绝缘漆化学品英文名称：INSULATINGENAMEL企业名称：有限公司地址：邮编：519050电子邮件地点：传真号码：公司应急电话：第二部分成份/构成信息纯品□混淆物√成份名称含量CASNO.树脂<45%-------酚类> 25%1319-77-3芳烃类<25%-------第三部分危险性概括危险性类型：第3.3类高闪点易燃液体侵入门路：吸入、食入、经皮肤汲取１健康危害：吸入高浓度的蒸汽会惹起呼吸器官过敏，头晕和其余中枢神经系统问题；眼睛接触会致使视力严重降落；即便少许的产品进入呼吸系统，也可能会惹起支气管炎或肺肿大。
环境危害：该物质对环境有害，应特别注意对水体的污染燃爆危险：易燃，其蒸汽与空气可形成爆炸性混淆物，遇明火、高热有燃烧爆炸的危险。
第四部分急救举措皮肤接触：脱去污染的穿着，用肥皂水及清水完全冲刷皮肤；严重者，用30%聚乙二醇冲洗，就医。
眼睛接触：立刻打开眼睑，用流动的清水或生理盐水冲刷起码15分钟；严重者，用30%聚乙二醇冲洗，就医。
吸入：快速离开现场至空气新鲜处。
保持呼吸道畅达。
呼吸困难时给输氧。
如呼吸及心跳停止，立刻进行人工呼吸和心脏按摩术。
就医。
食入：饮足量清水或牛奶，任何状况下都不要催吐，立刻就医。
第五部分消防举措危险特征：其蒸汽与空气可形成爆炸性混淆物，遇明火、高热能惹起焚烧爆炸。
与强氧化剂、卤代烃以及硝酸盐能发生激烈的化学反响。
其蒸汽比空气重，能在较低处扩散到相当远的地方，遇火源引着回燃。
若遇高热，容器内压增大，有开裂和爆炸的危险。
流２速过快，简单产生和聚集静电。
有害焚烧产物： CO灭火方法及灭火剂：可用泡沫、二氧化碳、干粉、沙土和雾状水。
灭火注意事项：防止直接水发射。
第六部分泄露应急办理应急办理：切断火源，快速撤退泄露污染区人员至安全地带，并进行隔绝，严格限制进出。
建议应急办理人员戴自给正压式呼吸器，穿防毒服。
绝缘漆的选择和使用
绝缘漆的选择和使用绝缘漆（凡立水）是一种电气绝缘涂料，用于电气设备和电器绝缘保护，具有良好的绝缘性能，优异的耐热性能和耐化学性能。
在选择和使用绝缘漆时，需要考虑以下几个方面：1.绝缘性能：绝缘漆的主要功能是提供电器设备的绝缘层，有效防止电流泄露和短路等事故发生。
因此，绝缘漆的绝缘性能是选择的重要因素之一、根据具体要求，可以选择不同等级的绝缘漆，如H级、F级或B级绝缘漆。
2.耐热性能：电气设备在工作过程中会产生高温，所以绝缘漆需要具备良好的耐热性能，以保证其在高温环境下仍能保持良好的绝缘性能。
通常，耐热性能与绝缘漆的材料和制造工艺有关，因此，选择时应注意查看产品的技术参数和使用温度范围。
3.耐化学性能：电器设备有时会暴露在化学腐蚀性环境中，因此绝缘漆需要具备良好的耐化学性能，以避免被腐蚀和损坏。
在选择绝缘漆时，应注意产品的耐酸碱能力和耐溶剂能力，特别是在特殊环境下使用的场合。
4.施工性能：绝缘漆的施工性能也是选择的重要因素之一、绝缘漆通常需要喷涂或刷涂在电器设备表面，因此需要注意其附着力、流动性和涂覆层的均匀性等。
此外，绝缘漆的干燥时间也需要考虑，以确保施工效率和维修周期。
使用绝缘漆时，需要注意下面几点：1.表面处理：在涂覆绝缘漆之前，需要对电器设备进行必要的表面处理，以提高绝缘漆的附着力。
一般来说，应保证表面干燥、清洁、光滑，并去除表面的锈蚀和杂质。
2.均匀涂覆：在使用绝缘漆时，要保证涂覆均匀，不允许有漏涂、刷涂不均匀等情况发生。
可以根据绝缘漆的流动性和施工要求选择适当的涂覆方法，如刷涂、喷涂或浸渍等。
3.干燥和固化：绝缘漆涂覆后，需要进行适当的干燥和固化处理，以确保其绝缘性能和附着性。
在干燥过程中，应注意避免灰尘和异物的粘附。
4.品质监控：对绝缘漆的施工质量进行监控和测试是很重要的。
可以使用相关测试工具，如绝缘电阻测试仪、电气绝缘电压测试仪等，对绝缘漆的绝缘性能进行检测和评估。
总结起来，选择和使用绝缘漆时，需要综合考虑其绝缘性能、耐热性能、耐化学性能、施工性能和环保性能等因素。
绝缘漆说明书(1132)
Xuchang Jinzhi Insulating Materials Co., Ltd
1032 三聚氰胺醇酸浸渍漆
Melamine alkyd impregnated resin
产品说明书
——Directions——
河南省许昌市八一路 121 号
No. 121 of Ba yi road in xuchang Henan China
温度指数
使用方法
单位 —
S % h mgKOH/g —
Ω·m
(MV/m) —
指标值
淡黄色液体，溶解均匀，无机 械杂质，漆膜光滑 40±8 50±2 ≤2 ≤10
附着情况无变化，不剥落，不 起泡，不发粘至少有二种通过
≥1×1012 ≥1×107 ≥1×108
≥ 70 ≥ 60 ≥ 30 ≥130
浸渍烘干流程：表面净化→预烘→第一次浸渍→滴漆→第一次烘焙→第二次
使潮气由表面向工件内部扩散，从而不易排出。预烘温度为 120±5℃。
预烘要注意排气，使烘房中水汽及时排出，但要保持温度。
3、第一次浸渍：本品一般采用沉浸法。将工件吊入漆槽中，漆面没过工 件
1
20 毫米以上，以便有足够的压强使漆液渗透到工件的所有空隙。工件浸 渍前温度为 50-60℃，温度过高，绝缘漆溶剂易挥发；温度过低，绝缘漆 流动性差，渗透性不好。浸渍时间约为 15 分钟（根据工件体积做调整， 直到不冒气泡为止）。 4、第一次滴漆：将浸好漆的工件取出，滴去余漆，以免进入烘房后产生大量 挥发气体。滴漆时间应大于 30 分钟。 5、第一次烘焙：烘焙过程分两个阶段，第一阶段为低温阶段，温度控制 在 60-80℃，约 3 小时。此时若温度过高，则工件表面干燥过快，影响内层 干燥；第二阶段为高温阶段，温度控制在 120-150℃，到工件对地绝缘电 阻值在 6 兆欧以上且连续 3 小时稳定在同一值时结束烘焙。烘房须有强制 排风换气系统，以防烘焙时燃爆。烘房门应能在内部压力骤增时被自动冲 开，以策安全。排除气体经由管道引出室外，以免室内可燃气体过多 ，产 生爆炸危险。 6、第二次浸渍：烘干结束后，工件冷却到 50-60℃，进行第二次浸渍。二次 浸渍的目的时增加漆膜厚度，提高工件性能。浸渍时间 3-5 分钟，时间过 长会损伤第一次侵烘已形成的漆膜。 7、第二次滴漆；滴漆时间应大于 30 分钟。 8、第二次烘焙：烘焙过程分两个阶段，第一阶段为低温阶段，温度控制 在 60-80℃，约 3 小时；第二阶段为高温阶段，温度控制在 120-150℃，到 工件对地绝缘电阻值大于 10 兆欧且连续 3 小时稳定在同一值时结束烘焙。 9、注意事项 （1）不工作时漆缸应及时加盖，以免稀释剂挥发和杂质混入。 （2）浸渍时工件的温度不能太高，以控制浸渍树脂温度不超过 35℃为宜。 （3）烘箱内温度应保持均匀，最高温度与最低温度的温差应不超过 10℃， 否则可能会影响产品质量的一致性。 （4）浸渍树脂为易燃易爆物品，浸渍车间应重视安全生产，严禁烟火。
绝缘漆(凡立水)物质安全技术说明书(MSDS)

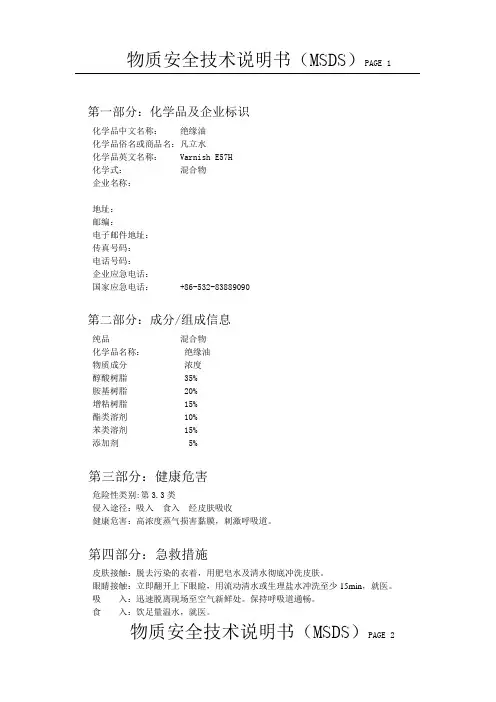

物质安全技术说明书（MSDS）PAGE 1第一部分：化学品及企业标识化学品中文名称：绝缘油化学品俗名或商品名：凡立水化学品英文名称： Varnish E57H化学式：混合物企业名称：地址：邮编：电子邮件地址：传真号码：电话号码：企业应急电话：国家应急电话： +86-532-83889090第二部分：成分/组成信息纯品混合物化学品名称：绝缘油物质成分浓度醇酸树脂 35%胺基树脂 20%增粘树脂 15%酯类溶剂 10%苯类溶剂 15%添加剂 5%第三部分：健康危害危险性类别:第3.3类侵入途径：吸入食入经皮肤吸收健康危害：高浓度蒸气损害黏膜，刺激呼吸道。
第四部分：急救措施皮肤接触：脱去污染的衣着，用肥皂水及清水彻底冲洗皮肤。
眼睛接触：立即翻开上下眼睑，用流动清水或生理盐水冲洗至少15min，就医。
吸入：迅速脱离现场至空气新鲜处。
保持呼吸道通畅。
食入：饮足量温水，就医。
物质安全技术说明书（MSDS）PAGE 2第五部分消防措施危险特性：其蒸气与空气形成爆炸性混合物，遇明火、高热能引起燃烧爆炸。
与氧化剂能发生强烈反应。
有害燃烧产物：CO CO2灭火方法及灭火剂：抗溶性泡沫、干粉、二氧化碳、砂土。
第六部分泄漏应急处理小量泄漏：用砂土或其它不燃材料吸附或吸收。
大量泄漏：构筑围堤或挖坑收容；用泡沫覆盖，降低蒸气灾害。
第七部分操作处置与储存操作处置注意事项：密闭操作，加强通风。
搬运时要轻装轻卸，防止包装及容器损坏储存注意事项：储存于阴凉、通风库房。
保持容器密封。
25℃以下储存期为3个月，储存时间随温度的升高而缩短，客户使用时应遵循先入先出的原则，并在储存期内用完以确保质量。
第八部分接触控制/个体防护工程控制：生产过程密切加强通风。
呼吸系统防护：高浓度接触时可佩戴滤式防毒面罩(半面罩)。
眼睛防护：戴化学防护眼睛。
身体防护：穿防毒物渗透工作服。
手防护：戴橡胶耐油手套。
其他防护：工作现场禁止吸烟、进食和饮水。
工作后，淋浴更衣。
绝缘漆安全技术说明书MSDS
绝缘漆安全技术说明书第一部分：化学品及企业标识化学品中文名称：化学品俗名：化学品因为名称：技术说明书编码：CAS NO.: 绝缘漆 凡立水Insulating Varnish地址: 传真： 供应商名称: 电话：第二部分：危险性概述GHS 分类： 理化危险：爆炸物对象外对象外对象外对象外对象外类别 3 对象外对象外对象外对象外对象外对象外对象外对象外对象外对象外易燃气体易燃气溶胶氧化性气体压力下气体易燃液体易燃固体自反应物质或混合物自热物质自燃液体自燃固体遇水放出易燃气体的物质金属腐蚀物氧化性液体氧化性固体有机过氧化物健康危害：急性毒性对象外对象外皮肤腐蚀/刺激严重眼损伤/眼刺激 呼吸或皮肤过敏生殖细胞致突变性致癌性对象外对象外对象外对象外对象外生殖毒性特异性靶器官系统毒性一次接触特异性靶器官系统毒性反復接触吸入危险对象外对象外对象外环境危险：危害水生环境对象外象形图：信号词：危险危险性说明：易燃液体防范说明：预防措施：远离明火、火星、热表面，禁止吸烟,使容器保持密闭，采取预防措施防止静电,使用防爆 的电气/通风/照明等设备，禁止使用会产生为星的工具，戴防护手套/防护服/护目镜/面罩 事故响应：如沾染皮肤（或头发）•，立即去除/脱掉所有污染的衣服。
用水清洗皮肤/淋浴。
• 在发生火灾时：使用抗溶性泡沫、干粉、二氧化碳灭火安全储存：贮存于通风良好、阴凉之处废弃处置：该物料及容器必须以安全方式处置第三部分：成分//组成信息单一物质、混合物的区分：混合物质成分百分比(含量%) 66.60 0.2 化学文摘社登记物质成分化学式号码(CAS NO.) 组合树脂润湿剂固化剂助溶剂主溶剂---nC18H36O2 ---n C6H12O2 C8H1063148-69-6 57-11-49003-08-1123-86-495-47-610 5 18.2第四部分：急救措施皮肤接触： 脱去污染的衣着，用流动清水冲洗。
眼睛接触： 提起眼睑，用流动清水或生理盐水冲洗。
绝缘漆使用及储存管理要求
绝缘漆使用及储存管理要求绝缘漆是一种应用广泛的材料，用于对电气设备及线路进行绝缘保护。
下面将介绍绝缘漆（凡立水）的使用方法以及储存管理要求。
一、绝缘漆（凡立水）的使用方法：1.表面处理：使用绝缘漆之前，需要对被涂物的表面进行处理，确保表面光洁、干净无尘，并去除油污、灰尘等。
可以使用溶剂或清洗剂进行清洗。
2.搅拌均匀：打开绝缘漆的容器，使用搅拌棒或搅拌器将绝缘漆充分搅拌均匀。
注意，不要用手指直接接触绝缘漆，以免污染。
3.涂刷或浸漆：根据具体应用需求，可以选择使用刷子或浸漆方法进行涂覆。
涂刷时，要保持手工均匀，且涂层应较薄。
浸漆时，要确保被涂物完全浸入绝缘漆中，让其吸收足够的漆液。
4.固化时间：涂覆完绝缘漆后，需要等待一段时间进行固化。
固化时间根据具体产品而定，应注意查看产品规范。
5.重建绝缘层：如果需要增加绝缘层厚度，可以重复涂覆绝缘漆，并重复以上步骤。
二、绝缘漆（凡立水）的储存管理要求：1.存放环境：绝缘漆应存放在通风干燥、避光、阴凉的仓库中，避免阳光直射、高温和潮湿环境。
2.温度控制：绝缘漆的存放温度应在5-35摄氏度之间，且温度的变化不应过于剧烈。
3.防火防爆：绝缘漆属于易燃液体，因此要远离明火、高温表面和电器设备，防止引发火灾或爆炸。
4.防腐防腐蚀：绝缘漆容器应密封良好，避免接触空气和水分，以防止绝缘漆固化或变质。
5.保证质量：存放绝缘漆时，应注意遵循先进先出的原则，确保使用较早批次的绝缘漆，避免过期使用。
6.注意安全：存放绝缘漆的仓库应配备消防设备，有专人负责储存管理，避免绝缘漆被未经授权的人员使用或者泄漏造成事故。
绝缘漆（凡立水）的正确使用和储存管理可以延长其使用寿命，保证其绝缘性能和质量。
通过合理使用和储存，可以确保绝缘漆在电气设备及线路中的有效运用，提高工作效率并降低安全风险。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水溶性绝缘漆常用问题及其解决办法1、未开封漆液久置后表面会浮现少量白色油状物汇集，影响质量吗？答：为了提高水与树脂之间相容性，漆液中添加了少量表面活性剂，由于其自身亲水亲油特性，久置后其中某些成分容易发生团聚而浮到表面，经实验验证，稍微搅拌至表面无浮油后，漆液略有点发白，按正常工艺生产，完全不影响使用性能。
2、定子烘烤后，热态时，铁芯表面发粘或线圈中漆拉丝发粘，如何解决？答：阐明没有完全。
应提高烘烤温度或者延长烘烤时间。
3、定子烘烤后，线圈中漆不拉丝也不发粘，但感觉粘结性不强，如何提高粘结性？答：如果挂漆量充分，应当延长烘烤时间（详细时间根据工件大小而定），使漆膜交联固化更完全。
如果挂漆量局限性，应在漆液中加新漆，增长漆液粘度，从而提高挂漆量，保证烘烤时间即可提高粘结性。
4、定子烘烤后，发现下边线圈中夹杂某些气泡，如何消除气泡？答：在漆液中加入少量干净自来水，搅拌均匀即可减少粘度从而减少挂漆量，滴漆盘上继续滴漆，时间普通不少于5分钟，正常烘烤。
5、工件浸漆烘干后，发现上面线圈粘结不牢固，是什么因素？答：也许因素有：(1) 线圈绕线松散；(2) 绝缘漆烘干固化时间稍短，固化交联不完全，因而强度不高；(3) 绝缘漆粘度较低，线圈挂漆量偏少。
解决办法：将线圈绕线紧凑，向漆缸中加入一定量新漆，将粘度提高，延长烘烤时间或者提高烘烤温度。
6、漆液长期使用过程中，发现粘度略有增长，对性能有影响吗？答：持续使用过程中，水挥发速度相对较慢，可直接加入配制好新漆调节粘度。
如果漆液长期敞口放置，应加入干净自来水搅拌均匀，将粘度调节至正常使用范畴即可。
7、对于月用量较小真空罐顾客，长期抽真空后浮现漆液略有发白，透明性下降，什么因素，如何解决？答：这个有两方面因素。
一是长期以来工件浸漆时带入大量灰尘、铁锈和其她杂物等，铁芯上冲压油、防锈油混入漆液中，相容性不好；此外水溶性绝缘漆与油溶性绝缘漆相比，不是真正水与树脂之间相容，而是水溶性树脂与有机胺形成不稳定盐在助溶剂作用下稳定分散于水中，长期抽真空过程中，有机胺和助溶剂很容易因负压而加速挥发，本来那种平衡破坏后，树脂在水中溶解性下降而颗粒变大，外观显示为发白，但不影响绝缘性能。
解决办法：浸漆前将工件表面清理干净，定期清洗过滤网，及时去除杂质；加入我司提供稳定剂或者加入一定量新漆。
8、烘烤后发现引出线变色变硬或者塑料件变形，如何调节工艺？答：可以恰当减少烘烤温度，烘烤同样长时间。
如果发现烘不干，应延长烘烤时间。
建议使用能耐高温引出线和塑料件。
9、烘烤后发现套管变色，如何解决？答：聚氯乙烯材质套管碰见水溶性绝缘漆后，在高温长时间烘烤后都会变色。
可以通过实验缩短烘烤时间或者减少烘烤温度。
最佳办法是换用丙烯酸材质套管。
10、烘烤后检测发现绝缘电阻或者耐压不通过，如何解决？答：也许是漆包线破损或者是没有完全烘干。
建议浸漆解决前打耐压和测绝缘电阻。
如果浸漆前已经测试过，应当将工件继续烘烤至绝缘电阻和耐压达到检测原则即可。
建议延长烘烤时间或者提高烘烤温度，并保证烘炉出风口畅通。
由于水溶性绝缘漆不同于油溶性绝缘漆，没有烘干将也许导致漏电甚至烧机等现象，必要完全烘干才干达到绝缘目，因而在使用过程中，顾客必要严格遵守如下注意事项：(1) 加水量不超过漆重量25％，以实际试用时推荐加水量为准。
普通电机越大规定漆粘度也越大。
(2) 烘烤容器出风口必要畅通，以利于水蒸气及时排出和加快漆膜固化。
(3) 实际烘烤温度必要在120℃以上，电机体型越大构造越复杂烘烤时间越长；提高烘烤温度时，可恰当缩短烘烤时间；减少烘烤温度时，必要延长烘烤时间。
真空烘罐需保温4小时以上。
(4) 使用聚氯乙烯材质套管时，如果烘烤时间过长或者温度过高时，套管也许变黄甚至变黑，但柔韧性良好不影响绝缘质量。
推荐使用丙烯酸材质套管。
(5) 与否烘干检查：出炉后工件必要先进行耐压和绝缘电阻测试，达到出厂指标规定阐明已经烘干。
不能达到出厂规定应提高烘烤温度或者延长烘烤时间。
(6) 水溶性绝缘漆不能与其她类型绝缘漆混用，否则也许变成乳白色或甚至产生沉淀。
(7) 采用手工浸漆，浸漆后漆缸应当盖好，以免灰尘等杂质混入。
经惯用滤网清理漆中杂质，以免影响工件外观。
(8) 浸漆烘烤车间必要有良好通风，水溶性绝缘漆中具有少量（<8％）醇类、胺类助溶剂，烘烤时散发出刺激性气味，但对人体伤害很小。
(9) 如果漆缸中长期没有加入新漆，并且使用很长时间，也许浮现透明性下降或者发白等现象，这是由于工件带入灰尘、铁锈、其她杂质、冲压油、防锈油等混入漆液中所致，建议经常加入新漆补充。
水溶性绝缘漆使用工艺控制要理解有关工件参数，并作记录。
(1) 工件用途；(2) 工件大小；(3) 客户现用绝缘漆种类型号和工艺，由此初步拟定向客户推荐相应水溶性绝缘漆型号；(4) 客户浸漆烘烤设备：查看浸漆、烘干机器参数；(5) 考虑套管耐热级别；(6) 引出线耐热级别；(7) 其她塑料件耐热级别(8) 批量试用时，烘烤工艺需要改动时，应由客户技术人员改动工艺，并向客户阐明试用也许产生成果，技术人员应做好详细参数记录。
(9) 出炉后工件检测：外观、粘结性、绝缘电阻、耐压、温升、跑机耐久实验等；(10) 依照客户定子大小拟定样品数量；(11) 浸漆烘烤车间通风与否良好，如通风不畅，建议加装强力排电扇，改进车间工作环境。
电机浸漆解决安全技术(1) 普通安全规定①浸漆工作人员必要充分应用一切防护用品、手有破损处禁止接触油漆和溶剂。
②浸漆车间禁止明火，吸烟必要到吸烟室其他安全场合。
③浸漆车间要设立强力通风和抽风设备，自然通风条件要好，浸漆槽、干燥室也设局部通风，经常保持车间内空气新鲜，防止溶剂蒸气含量达到爆炸浓度范畴，如发生火灾应及时关闭所有通风设备。
④油漆、溶剂等易燃品要指定专人管理，不准乱倒乱放，油漆、溶剂桶应盖好。
⑤经常保持室内清洁，沾有油漆棉纱、抺布、漆垢等可燃物必要每天清除，防止自燃。
工件存储整洁、牢固，安全线内和通道不准存储物品，必要保持通道畅通。
禁止用压缩空气喷人取闹。
⑥搬运浸漆工件时注意防止砸伤。
⑦浸漆车间建筑、电气要达到防火防爆规定。
(2) 烘干规定①禁止使用有电阻丝外露明火式电烘箱对浸漆后工件烘烤，应当用蒸气、热风和密闭远红外线加热管或箱为宜，烘箱要防火式。
②浸漆后工件不要急于放进烘烤设备，要恰当滴干，把多余地漆滴掉，也让溶剂挥发一某些，放到烘箱设备中后必要向外排风，烘箱门要稍稍打开一点，使溶剂蒸气不致积聚在烘箱内，不致达到爆炸极限浓度。
③烘房、大型烘箱应在顶部装通风管，并在恰当位置设立“防爆门”，每15米3容积至少应有1米2“防爆门”面积，以供泄压用，保护人和设备安全。
④烘房内应经常保持清洁，禁止烘烤工作服和其他棉纱品。
⑤在烘干过程中要定期检查烘房温度，并做好记录，不准超过工艺规定温度。
(3) 油漆和溶剂贮存规定①油漆和溶剂应贮存在干燥、阴凉、通风、隔热、无阳光直射库房内，不许和其他物资混存，库房应符合一或二级防火建筑。
②在油漆库房30米内不许动用明火。
不许吸烟，在显眼地方贴“禁止烟火”标志。
③油漆进库时应严格按照先进先出原则，以免积压过久超过贮存期。
④油漆库堆码不能超过1.8米，要防止倒垛事故发生。
⑤油漆和溶剂桶必要封好，不许泄漏，并有良好通风。
⑥油漆库应有排风装置，定期向外排风，照明需要用防爆灯。
⑦开桶需使用钢制成工具，用铁制工具容易产生火花。
不许穿带铁钉鞋进入油漆库。
⑧仓库内应放置二氧化碳灭火器、干粉灭火器或黄沙等灭火器材。
(4) 扑救易燃液体火灾基本办法①一方面应切断火势蔓延途径，冷却和疏散火势威胁密闭容器和可燃物，控制燃烧范畴。
对流淌，应精确判断着火面积，小面积液体火灾，普通可用雾状水扑来，用泡沫、干粉、二氧化碳来火普通更有效。
②大面积液体火灾则必要依照相对密度（比重）、水溶性和燃烧面积大小，选取对的灭火剂扑救。
③比水轻又不溶于水液体（如汽油、苯等），用直流水、雾状水灭火往往无效。
可用普通泡沫或水泡沫扑来。
用干粉扑救时灭火效果要视燃烧面积大小和燃烧条件而定，最佳用水冷却罐壁。
④比水重又不溶于水液体（如二硫化碳）起火时可用水扑救，水能覆盖在液面上灭火。
用泡沫也有效。
用干粉扑救，灭火效果要视燃烧面积大小和燃烧条件而定，最佳用水冷却罐壁，减少燃烧强度。
⑤具备水溶性液体（如醇类、酮类等），虽然理论上讲能用水稀释扑救，但用此法要使液体闪点消失，水必要要溶液中占很大比例，这不但需要大量水，也容易使液体溢出流淌，而普通泡沫又会受到水溶性液体破坏（如普通泡沫强度加大，可以削弱火势），因而，最佳用抗溶性泡沫扑救，用干粉扑救时，灭火效果要视燃烧面积大小和燃烧条件而定，也需要用水冷却罐壁，减少燃烧强度。
⑥扑救毒害性、腐蚀性或燃烧产物毒害性较强液体火灾，扑救人员必要佩戴防护面具，采用防护办法。
电机绝缘性能评价绝缘普通指阻滞热、电或声通过材料,用于绝缘不传导材料。
所谓绝缘就是使用不导电物质将带电体隔离或包裹起来，以对触电起保护作用一种安全办法。
良好绝缘对于保证电气设备与线路安全运营，防止人身触电事故发生是最基本和最可靠手段。
绝缘普通可分为气体绝缘、液体绝缘和固体绝缘三类。
在实际应用中，固体绝缘仍是最为广泛使用，且最为可靠一种绝缘物质。
有强电作用下，绝缘物质也许被击穿而丧失其绝缘性能。
在上述三种绝缘物质中，气体绝缘物质被击穿后，一旦去掉外界因素（强电场）后即可自行恢复其固有电气绝缘性能；而固体绝缘物质被击穿后来，则不可逆地完全丧失了其电气绝缘性能。
因而，电气线路与设备绝缘选取必要与电压级别相配合，并且须与使用环境及运营条件相适应，以保证绝缘安全作用。
此外，由于腐蚀性气体、蒸气、潮气、导电性粉尘以及机械操作等因素，均也许使绝缘物质绝缘性能减少甚至破坏。
并且，日光、风雨等环境因素长期作用，也可以使绝缘物质老化而逐渐失去其绝缘性能。
各种线路与设备在不同条件下所应具备绝缘电阻大体如下：普通状况下，新装或大修后低压不应低于0.5Ω；运营中低压线路与设备，其绝缘电阻不应低于1000Ω/V；在潮湿场合下设备与线路，其绝缘电阻不应低于500Ω/V；控制线中绝缘电阻普通不应低于1MΩ，而高压线路与设备绝缘电阻普通不应低于1000MΩ。
在发电机等电气设备中，绝缘材料是最为薄弱环节。
绝缘材料特别容易受到高温影响而加速老化并损坏。
不同绝缘材料耐热性能有区别，采用不同绝缘材料电气设备其耐受高温能力就有不同。
因而普通电气设备都规定其工作最高温度。
(1) 绝缘级别电动机绝缘级别是指其所用绝缘材料耐热级别，分A、E、B、F、H级。
容许温升是指电动机温度与周边环境温度相比升高限度。
(2) 耐热级别在电工产品上标明耐热级别，普通表达该产品在额定负载和规定其她条件下达到预期有效期时能承受最高温度。
