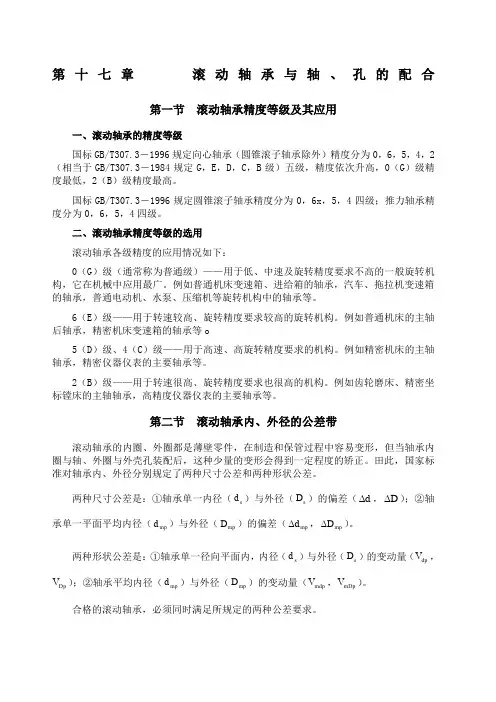

第十七章 滚动轴承与轴、孔的配合第一节 滚动轴承精度等级及其应用一、滚动轴承的精度等级国标GB/T307.3－1996规定向心轴承（圆锥滚子轴承除外）精度分为0，6，5，4，2（相当于GB/T307.3－1984规定G ，E ，D ，C ，B 级）五级，精度依次升高，0（G ）级精度最低，2（B ）级精度最高。
国标GB/T307.3－1996规定圆锥滚子轴承精度分为0，6x ，5，4四级；推力轴承精度分为0，6，5，4四级。
二、滚动轴承精度等级的选用 滚动轴承各级精度的应用情况如下：0（G ）级（通常称为普通级）——用于低、中速及旋转精度要求不高的一般旋转机构，它在机械中应用最广。
例如普通机床变速箱、进给箱的轴承，汽车、拖拉机变速箱的轴承，普通电动机、水泵、压缩机等旋转机构中的轴承等。
6（E ）级——用于转速较高、旋转精度要求较高的旋转机构。
例如普通机床的主轴后轴承，精密机床变速箱的轴承等o5（D ）级、4（C ）级——用于高速、高旋转精度要求的机构。
例如精密机床的主轴轴承，精密仪器仪表的主要轴承等。
2（B ）级——用于转速很高、旋转精度要求也很高的机构。
例如齿轮磨床、精密坐标镗床的主轴轴承，高精度仪器仪表的主要轴承等。
第二节 滚动轴承内、外径的公差带滚动轴承的内圈、外圈都是薄壁零件，在制造和保管过程中容易变形，但当轴承内圈与轴、外圈与外壳孔装配后，这种少量的变形会得到一定程度的矫正。
田此，国家标准对轴承内、外径分别规定了两种尺寸公差和两种形状公差。
两种尺寸公差是：①轴承单一内径（s d ）与外径（s D ）的偏差（d ∆，D ∆）；②轴承单一平面平均内径（mp d ）与外径（mp D ）的偏差（mp d ∆，mp D ∆）。
两种形状公差是：①轴承单一径向平面内，内径（s d ）与外径（s D ）的变动量（dp V ，Dp V ）；②轴承平均内径（mp d ）与外径（mp D ）的变动量（mdp V ，mDp V ）。
滚动轴承与孔、轴结合的精度设计
选择合适的表面粗糙度，以减小轴承内圈与轴颈之间的摩擦和磨损。
滚动轴承外圈与孔的表面粗糙度
选择合适的表面粗糙度，以减小轴承外圈与孔之间的摩擦和磨损。
表面粗糙度参数
根据轴承的工作条件和精度要求，选择合适的表面粗糙度参数，以确保轴承与轴和孔之间 的表面粗糙度要求。
05
精度设计的实例分析
正确的装配工艺能够确保轴承与孔、 轴的正确配合，避免额外的磨损。
热处理
合理的热处理工艺能够提高轴承材料 的物理性能，从而提高其使用寿命。
使用环境的影响
01
02
03
温度
高温可能导致轴承材料软 化，降低其耐磨性和使用 寿命。
湿度
高湿度环境可能引起轴承 生锈和腐蚀，影响其性能 和使用寿命。
振动与冲击
持续的振动和冲击可能加 速轴承磨损，导致其精度 下降。
开展滚动轴承与孔、轴结合的 智能监测和故障诊断技术研究 ，实现实时监测和预警，提高 系统的安全性和可靠性。
THANKS
感谢观看
精度设计的重要性
提高机械设备运转的平稳性和精度
01
滚动轴承与孔、轴结合的精度设计能够减少运转过程中的振动
和误差，从而提高机械设备的平稳性和精度。
延长机械设备使用寿命
02
良好的精度设计可以减少轴承与孔、轴之间的摩擦和磨损，从
而延长机械设备的使用寿命。
提高生产效率和产品质量
03
滚动轴承与孔、轴结合的精度设计能够提高机械设备的运转效
实例二：特殊环境下滚动轴承的精度设计
在特殊环境下，如高温、低温、强腐 蚀等环境下，滚动轴承的精度设计需 要特别考虑材料的耐久性和稳定性。
在低温环境下，轴承材料的收缩和韧 性应得到充分考虑，以避免因温度变 化而产生的尺寸变化和脆化。
滚动轴承与轴和外壳孔的配合及选用(自己总结非常经典)
滚动轴承与轴和外壳孔的配合及选用3 滚动轴承内、外径公差带特点1、滚动轴承外圈和外壳孔的配合，采用基轴制；内圈与轴颈的配合采用基孔制。
2、轴承内圈通常与轴一起旋转。
为防止内圈和轴颈的配合相对滑动而产生磨损，影响轴承的工作性能，要求配合面间具有一定的过盈，但过盈量不能太大。
因此国标GB/T 规定：内圈基准孔公差带位于以公称内径d 为零线的下方。
即上偏差为零，下偏差为负值。
3、轴承外圈安装在外壳孔中，通常不旋转，考虑到工作时温度升高会使轴膨胀，两端轴承中有一端应是游动支承，可把外圈与外壳孔的配合稍松一点，使之能补偿轴的热胀伸长量，不然轴弯曲，轴承内部就有可能卡死。
因此国标GB/T 规定：轴承外圈的公差带位于公称尺寸D 为零线的下方。
它与具有基本偏差h 的公差带相类似，但公差值不同。
轴承内外径公差带图：第四节 滚动轴承与轴和外壳孔的配合及选用GB/T 275-1993规定了与轴承内、外径相配合的轴和壳体孔的尺寸公差带、形位公差、表面粗糙度以及配合选用的基本原则。
一、轴和外壳的尺寸公差带由于轴承内径和外径公差带在制造时已确定，因此它们分别与外壳孔、轴颈的配合，要由外壳孔和轴颈的公差带决定。
故选择轴承的配合也就是确定轴颈和外壳孔的公差带。
国家标准所规定的轴颈和外壳孔的公差带。
如表6-5所示： 1、轴承外圈与外壳孔的配合与GB/T 1801－1999中基轴制的同名配合相比较，虽然尺寸公差的代号相同，但配合性质有所不同2、轴承内圈与轴颈的配合比GB/T 1801-1999中基孔制同名配合紧一些：g5、g6、h5、h6轴颈6(6x5426(6542+ 0 -+ 0 -Dd轴承外径D mp 的公差带轴承内径d mp 的公差带与轴承内圈的配合已变成过渡配合，k5、k6，m5、m6已变成过盈配合，其余也都有所变紧滚动轴承与轴和壳体孔的配合及其选择6）按表7-11选择形位公差值，轴颈圆柱度mm；外壳孔圆柱度mm，外壳孔肩端面圆跳动mm。
滚动轴承与轴、孔的配合

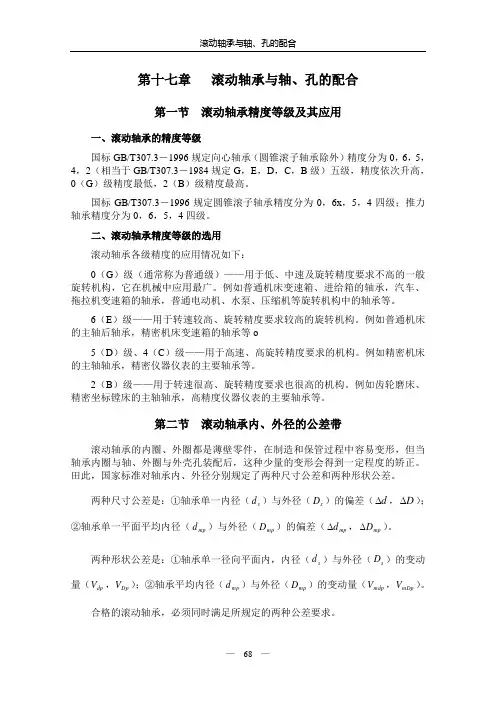

第十七章 滚动轴承与轴、孔的配合第一节 滚动轴承精度等级及其应用一、滚动轴承的精度等级国标GB/T307.3－1996规定向心轴承（圆锥滚子轴承除外）精度分为0，6，5，4，2（相当于GB/T307.3－1984规定G ，E ，D ，C ，B 级）五级，精度依次升高，0（G ）级精度最低，2（B ）级精度最高。
国标GB/T307.3－1996规定圆锥滚子轴承精度分为0，6x ，5，4四级；推力轴承精度分为0，6，5，4四级。
二、滚动轴承精度等级的选用 滚动轴承各级精度的应用情况如下：0（G ）级（通常称为普通级）——用于低、中速及旋转精度要求不高的一般旋转机构，它在机械中应用最广。
例如普通机床变速箱、进给箱的轴承，汽车、拖拉机变速箱的轴承，普通电动机、水泵、压缩机等旋转机构中的轴承等。
6（E ）级——用于转速较高、旋转精度要求较高的旋转机构。
例如普通机床的主轴后轴承，精密机床变速箱的轴承等o5（D ）级、4（C ）级——用于高速、高旋转精度要求的机构。
例如精密机床的主轴轴承，精密仪器仪表的主要轴承等。
2（B ）级——用于转速很高、旋转精度要求也很高的机构。
例如齿轮磨床、精密坐标镗床的主轴轴承，高精度仪器仪表的主要轴承等。
第二节 滚动轴承内、外径的公差带滚动轴承的内圈、外圈都是薄壁零件，在制造和保管过程中容易变形，但当轴承内圈与轴、外圈与外壳孔装配后，这种少量的变形会得到一定程度的矫正。
田此，国家标准对轴承内、外径分别规定了两种尺寸公差和两种形状公差。
两种尺寸公差是：①轴承单一内径（s d ）与外径（s D ）的偏差（d ∆，D ∆）；②轴承单一平面平均内径（mp d ）与外径（mp D ）的偏差（mp d ∆，mp D ∆）。
两种形状公差是：①轴承单一径向平面内，内径（s d ）与外径（s D ）的变动量（dp V ，Dp V ）；②轴承平均内径（mp d ）与外径（mp D ）的变动量（mdp V ，mDp V ）。
轴和轴承座公差配合
轴和轴承座公差配合集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#
轴和轴承座公差配合
FAG轴承与轴、间的配合是由ISO公差以及轴承内孔公差Δdmp和外圈公差
ΔDmp决定的。
公差带，ISO公差以公差带的形式来定义。
公差带是由它们相对基准线的距离（=公差带位置）和尺寸差（=公差带等级）决定。
公差带位置用字母表示（大写字母表示座孔公差，小写字母表示轴公差）。
滚动轴承最常用的配合公差的示意图
1，基准线
2，公称直径
3，松配合
4，过渡配合
5，过盈配合
6，轴径
7，轴承座孔
Δdmp，轴承内径公差
ΔDmp，轴承外径公差轴和轴承座孔公差表
带圆柱孔的向心轴承轴径
1）G7用于由灰口铸铁制造的轴承座，如果轴承外径D>250mm且外圈与轴承座的温
特殊的应用可能存在偏差，比如涉及到运转精度，运转的平滑程度或工作温度。
更高的运转精度需要更小的公差，比如5级公差比6级公差更高。
如果在运行过程中内圈温度比轴高，配合会变松而超过允许值。
这样就必须选用更紧的配合，例如用m6替代k6。
滚动轴承与轴径及外壳孔的配合应采用什么公差原则
滚动轴承与轴径及外壳孔的配合应采用什么公差原则一、引言在工程制造领域，滚动轴承是一种常用的零部件，用于支撑和旋转机械设备中的轴。
为了确保滚动轴承的稳定性和可靠性，轴径与外壳孔之间的配合公差原则至关重要。
本文将深入探讨滚动轴承与轴径及外壳孔的配合公差原则，帮助读者更好地理解这一主题。
二、滚动轴承与轴径配合公差原则1. 基本原理滚动轴承与轴径的配合公差原则需遵循ISO和GB标准，以确保轴承能够正确安装在轴上并具有良好的旋转性能。
根据ISO286-2和GB1800.1-1996标准，通常采用制轴径基准尺寸和制孔基准尺寸的形式进行配合。
制轴系列分为加置制轴系列、基准轴系列和负偏差制轴系列，制孔系列也分为加置制孔系列、基准孔系列和负偏差制孔系列。
在配合过程中，需根据具体要求选择适当的基准尺寸和公差等级。
2. 公差等级根据实际应用需求，轴径与滚动轴承的配合公差可分为一般配合、紧配合和松配合。
一般配合适用于一般情况下的轴承安装，具有良好的流动性和安装性。
紧配合适用于要求较高的工况，具有较小的间隙，能够提高轴承的刚性和传动精度。
松配合适用于对中心位置要求不高的场合，具有较大的间隙，可以减小装配难度和提高装配效率。
三、滚动轴承与外壳孔的配合公差原则1. 基本原理滚动轴承与外壳孔的配合公差原则同样需遵循ISO和GB标准，以确保轴承能够正确安装在外壳孔中并具有良好的稳定性。
在实际应用中，通常采用H7制孔和h7轴的配合，其中H7代表基准孔系列，h7代表基准轴系列。
还需根据具体要求选择适当的公差等级和配合类型。
2. 公差等级与轴径配合类似，外壳孔与滚动轴承的配合公差也可分为一般配合、紧配合和松配合三种类型。
一般配合适用于一般情况下的孔安装，具有良好的流动性和安装性。
紧配合适用于要求较高的工况，具有较小的间隙，能够提高外壳孔的刚性和稳定性。
松配合适用于对几何要求不高的场合，具有较大的间隙，可以减小装配难度和提高装配效率。
四、总结及个人观点通过以上对滚动轴承与轴径及外壳孔的配合公差原则的探讨，我们不难发现，配合公差原则的选择对于轴承的安装和使用至关重要。
滚动轴承与轴和外壳孔的配合及选用(自己总结非常经典)
仅供个人参考滚动轴承与轴和外壳孔的配合及选用3 滚动轴承内、外径公差带特点1、滚动轴承外圈和外壳孔的配合，采用基轴制；内圈与轴颈的配合采用基孔制。
2、轴承内圈通常与轴一起旋转。
为防止内圈和轴颈的配合相对滑动而产生磨损，影响轴承的工作性能，要求配合面间具有一定的过盈，但过盈量不能太大。
因此国标GB/T 307.1-2005规定：内圈基准孔公差带位于以公称内径d为零线的下方。
即上偏差为零，下偏差为负值。
3、轴承外圈安装在外壳孔中，通常不旋转，考虑到工作时温度升高会使轴膨胀，两端轴承中有一端应是游动支承，可把外圈与外壳孔的配合稍松一点，使之能补偿轴的热胀伸长量，不然轴弯曲，轴承内部就有可能卡死。
因此国标GB/T 307.1-2005规定：轴承外圈的公差带位于公称尺寸D为零线的下方。
它与具有基本偏差h的公差带相类似，但公差值不同。
轴承内外径公差带图：+第四节滚动轴承与轴和外壳孔的配合及选用GB/T 275-1993规定了与轴承内、外径相配合的轴和壳体孔的尺寸公差带、形位公差、表面粗糙度以及配合选用的基本原则。
一、轴和外壳的尺寸公差带由于轴承内径和外径公差带在制造时已确定，因此它们分别与外壳孔、轴颈的配合，要由外壳孔和轴颈的公差带决定。
故选择轴承的配合也就是确定轴颈和外壳孔的公差带。
国家标准所规定的轴颈和外壳孔的公差带。
如表6-5所示：1、轴承外圈与外壳孔的配合与GB/T 1801－1999中基轴制的同名配合相比较，虽然尺寸公差的代号相同，但配合性质有所不同2、轴承内圈与轴颈的配合比GB/T 1801-1999中基孔制同名配合紧一些：g5、g6、h5、h6轴颈与轴承内圈的配合已变成过渡配合，k5、k6，m5、m6已变成过盈配合，其余也都有所变紧滚动轴承与轴和壳体孔的配合及其选择6）按表7-11选择形位公差值，轴颈圆柱度0.005 mm；外壳孔圆柱度0.010 mm，外壳孔肩端面圆跳动0.015 mm。
（7）按表7-12选择轴颈和外壳孔的表面粗糙度参数值。
滚动轴承的配合
一、滚动轴承配合原则
（3）对游动端支承的非分离型轴承，应允许一个套圈（一 般是外套）相对配合面能进行轴向移动，该套圈的配合应 松一些。
（4）不能因为配合过盈量太大，导致轴承游隙为负值甚至 滚支体被卡死。
（5）配合零件必须符合要求的精度。轴承套圈是薄壁零件， 轴颈或孔的开关误差将会传递到滚道上，等于降低了轴承 的精度。
（6）方便轴承安装和拆卸。
二 轴承与轴和外壳孔的配合 滚动轴承的配合
三 滚动轴承配合的图样标注 与滚动轴承相配合的孔、轴的公差等级与轴承的公差等级密切相关。 在装配图上，不用标注轴承的公差等级代号，只需标注与之相配合的轴承座及轴颈的公差等级代号。 轴承套圈是薄壁零件，轴颈或孔的开关误差将会传递到滚道上，等于降低了轴承的精度。 二 轴承与轴和外壳孔的配合
三 滚动轴承配合的图样标注
（一）在装配图上的标注： 在装配图上，不用标
注轴承的公差等级代号， 只需标注与之相配合的 轴承座及轴颈的公差等 级代号。
φ55j6 φ55j6
φ100H7
（二） 在零件图上的标注：
• 在零件图上，应标注以下 参数：
• A、尺寸公差 • B、形状公差 • C、位置公差 • D、表面粗糙度
滚动轴承的配合
滚动轴承的配合：
1
滚动轴承配合的原则
2
轴承与轴和外壳孔的配合
3
滚动轴承配合的图样标注
一、滚动轴承配合原则
（1）轴承圆周方向必须支撑良好，才能充分发挥轴承的承 载能力。为此，内外圈都应采用较紧的配合。套圈是薄壁 零件，配合间隙大时，受载后套圈将发生弯曲变形，影响 内部的负荷和应力分布，产生应力集中，同时套圈的变形 也影响旋转的精度。
