中级数控铣工知识试卷及答案
中级数控铣工知识试卷及答案

浙江省职业技能鉴定统一试卷 中 级 数 控 铣 工 知 识 考 核 试 卷 (1) 注意事项 1.请首先按要求在试卷的标封处填写你的姓名、学号和学校名称。
2.请仔细阅读各种题目的回答要求,在规定的位置填写你的答案。
3.不要在试卷上做任何标记,不要在标封区填写无关内容。
正确的填“√”,错误的填“×”,每题1分,满分20分) ( ) 1. 铣削加工属断续切削,故很少出现带状切屑。
( ) 2. 相同的公差值,基本尺寸越大(不同尺寸段内),公差等级就越高。
( ) 3. 高速工具钢允许的切削速度要低于硬质合金。
( ) 4. 钢在淬火后进行回火能进一步提高硬度。
( ) 5. 同步带传动兼有齿轮传动和链传动的优点。
( ) 6. 滚珠丝杠在工作时,滚珠作原地旋转,不会随螺母或丝杠移动。
( ) 7. 机床型号中的主参数折算系数大于等于1。
( ) 8. 数控铣床的工作台一定能作X , Y , Z 三个方向移动。
( ) 9. 立铣刀的端面切削刃上各点的切削速度相同。
( ) 10. 刀具的寿命等于刀具的耐用度。
( ) 11. 定尺寸刀具法所使用的刀具的精度高于加工尺寸的精度。
( ) 12. 数控机床通常采用工序分散原则安排工艺路线。
( ) 13. 对刀点可以选择在零件上某一点,也可以选择零件外某一点。
( ) 14. 直接找正法安装工件简单、快速,因此生产率高。
( ) 15. 在液压传动中,单位时间内流过某通流截面的液体体积称为流量。
( ) 16. 模块式刀具的刚性要比整体式高。
( ) 17. 数控机床适合大批量、高难度工件的加工。
( ) 18. 数控机床的定位精度要高于同一项目的重复定位精度。
( ) 19. 数控机床关闭电源前,通常要先按下急停按钮。
姓名学号:学校名称:装 订 线(二、选择题:(以下四个备选答案中其中一个为正确答案,请将其代号填入括号内,每题1.5分,满分45分)1.以下优点中的()在液压传动中并不具有。

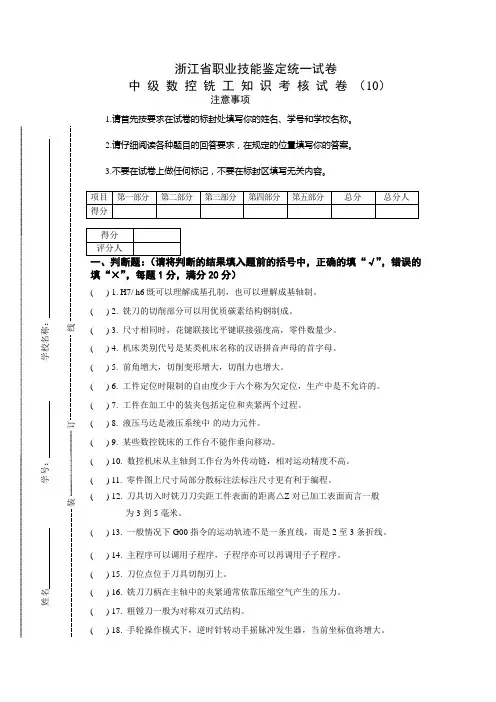

中级数控铣工知识试卷及答案10(doc 8页)

浙江省职业技能鉴定统一试卷 中 级 数 控 铣 工 知 识 考 核 试 卷 (10) 注意事项 1.请首先按要求在试卷的标封处填写你的姓名、学号和学校名称。
2.请仔细阅读各种题目的回答要求,在规定的位置填写你的答案。
3.不要在试卷上做任何标记,不要在标封区填写无关内容。
,错误的填“×”,每题1分,满分20分) ( ) 1. H7/ h6既可以理解成基孔制,也可以理解成基轴制。
( ) 2. 铣刀的切削部分可以用优质碳素结构钢制成。
( ) 3. 尺寸相同时,花键联接比平键联接强度高,零件数量少。
( ) 4. 机床类别代号是某类机床名称的汉语拼音声母的首字母。
( ) 5. 前角增大,切削变形增大,切削力也增大。
( ) 6. 工件定位时限制的自由度少于六个称为欠定位,生产中是不允许的。
( ) 7. 工件在加工中的装夹包括定位和夹紧两个过程。
( ) 8. 液压马达是液压系统中 的动力元件。
( ) 9. 某些数控铣床的工作台不能作垂向移动。
( ) 10. 数控机床从主轴到工作台为外传动链,相对运动精度不高。
( ) 11. 零件图上尺寸局部分散标注法标注尺寸更有利于编程。
( ) 12. 刀具切入时铣刀刀尖距工件表面的距离△Z 对已加工表面而言一般 为3到5毫米。
( ) 13. 一般情况下G00指令的运动轨迹不是一条直线,而是2至3条折线。
( ) 14. 主程序可以调用子程序,子程序亦可以再调用子子程序。
( ) 15. 刀位点位于刀具切削刃上。
( ) 16. 铣刀刀柄在主轴中的夹紧通常依靠压缩空气产生的压力。
( ) 17. 粗镗刀一般为对称双刃式结构。
( ) 18. 手轮操作模式下,逆时针转动手摇脉冲发生器,当前坐标值将增大。
姓名学号:学校名称:装 订 线( ) 19. 量块为六面体,每两个平行平面组成一个工作尺寸。
二、选择题:(以下四个备选答案中其中一个为正确答案,请将其代号填入括号内,每题1.5分,满分45分)1.同一基本尺寸,下列尺寸中( )精度最高。

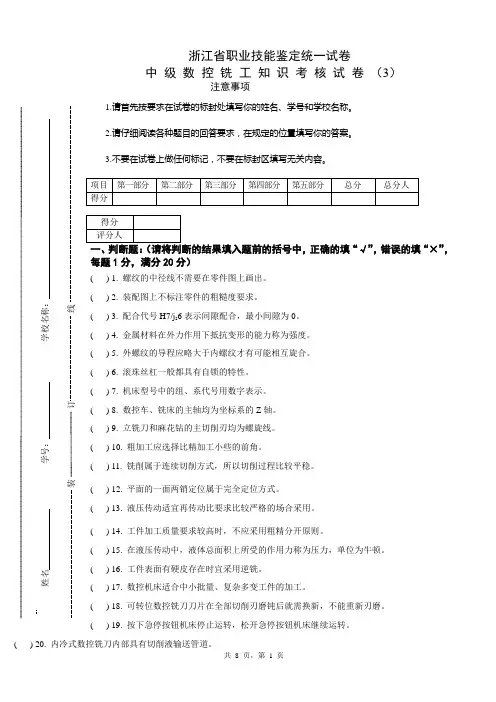

中级数控铣工知识试卷及答案3

浙江省职业技能鉴定统一试卷中 级 数 控 铣 工 知 识 考 核 试 卷 (3)注意事项1.请首先按要求在试卷的标封处填写你的姓名、学号和学校名称。
2.请仔细阅读各种题目的回答要求,在规定的位置填写你的答案。
3.不要在试卷上做任何标记,不要在标封区填写无关内容。
正确的填“√”,错误的填“×”,每题1分,满分20分)( ) 1. 螺纹的中径线不需要在零件图上画出。
( ) 2. 装配图上不标注零件的粗糙度要求。
( ) 3. 配合代号H7/j s 6表示间隙配合,最小间隙为0。
( ) 4. 金属材料在外力作用下抵抗变形的能力称为强度。
( ) 5. 外螺纹的导程应略大于内螺纹才有可能相互旋合。
( ) 6. 滚珠丝杠一般都具有自锁的特性。
( ) 7. 机床型号中的组、系代号用数字表示。
() 8. 数控车、铣床的主轴均为坐标系的Z 轴。
( ) 9. 立铣刀和麻花钻的主切削刃均为螺旋线。
( ) 10. 粗加工应选择比精加工小些的前角。
( ) 11. 铣削属于连续切削方式,所以切削过程比较平稳。
( ) 12. 平面的一面两销定位属于完全定位方式。
( ) 13. 液压传动适宜再传动比要求比较严格的场合采用。
( ) 14. 工件加工质量要求较高时,不应采用粗精分开原则。
( ) 15. 在液压传动中,液体总面积上所受的作用力称为压力,单位为牛顿。
( ) 16. 工件表面有硬皮存在时宜采用逆铣。
( ) 17. 数控机床适合中小批量、复杂多变工件的加工。
( ) 18. 可转位数控铣刀刀片在全部切削刃磨钝后就需换新,不能重新刃磨。
( ) 19. 按下急停按钮机床停止运转,松开急停按钮机床继续运转。
( ) 20. 内冷式数控铣刀内部具有切削液输送管道。
姓名 学号: 学校名称: 装 线二、选择题:(以下四个备选答案中其中一个为正确答案,请将其代号填入括号内,每题1.5分,满分45分)1.3个常用粗糙度项目指标中,如果数值相同,微观形状误差最小的是()。
中级数控铣工知识试卷及答案6(doc 8页)

中级数控铣工知识试卷及答案6(doc 8页)浙江省职业技能鉴定统一试卷 中 级 数 控 铣 工 知 识 考 核 试 卷 (6) 注意事项 1.请首先按要求在试卷的标封处填写你的姓名、学号和学校名称。
2.请仔细阅读各种题目的回答要求,在规定的位置填写你的答案。
3.不要在试卷上做任何标记,不要在标封区填写无关内容。
姓 学号:学校名称:装订 线( ) 16. 整体式数控铣刀的刚性要优于模块式数控铣刀。
) 17. 某些可转位刀具的刀片正反面均可使用,说明其前后角均为0°。
( ) 18. EDIT模式下不能进行程序的自动运行。
) 19. 千分尺的刻度值小于百分表的刻度值,所以测量精度高。
( ) 20. 数控机床一般都需要从机床坐标的负方向回零点。
得分评分人二、选择题:(以下四个备选答案中其中一个为正确答案,请将其代号填入括号内,每题1.5分,满分45分)1.粗糙度的评定参数Ra的名称是()。
(A)轮廓算术平均偏差(B)轮廓几何平均偏差(C)微观不平度十点平均高度(D)微观不平度五点平均高度2.65Mn是板弹簧,要求较高的强度和弹性,淬火后应采用( )方法。
(A)低温回火(B)中温回火(C)高温回火(D)退火3.将两个零件联接起来用()联接强度最大。
(A)螺钉(B)螺栓(C)螺柱(D)紧定螺钉4.加工中心是在数控()的基础上发展而成的。
(A)车床(B)铣床(C)钻床(D)磨床5.XK5040机床型号中的“K”和“50”表示()铣床。
(A)主轴可调和立式(B)主轴可调和卧式(C)数控立式(D)数控卧式6.与加工表面相对的刀具表面是()。
(A)前刀面(B)后刀面(C)副前刀面(D)副后刀面7.精铣时加工余量较小,为提高生产率,应选用较大的()。
(A)进给量(B)背吃刀量(C)切削速度(D)主轴转速8.机床夹具最基本的组成部分可以不包括()。
(A)定位元件(B)对刀装置(C)夹紧装置(D)夹具体9.四爪卡盘与三爪卡盘的最主要区别在于,四爪卡盘()。
铣工中级考试题与答案

铣工中级考试题与答案一、单选题(共75题,每题1分,共75分)1."数控机床的"回零"操作是指回到( )。
"A、对刀点B、编程原点C、换刀点D、机床的参考点正确答案:D2.要想改变三相交流异步电动机的转向,只要将原相序A-B-C 改接为( )A、B-C-AB、A-C-BC、C-A-BD、A-B-C正确答案:B3.程序段G28 X29 Z30;表示()A、从参考点返回(29,30)点B、从当前点经(29,30)返回参考点C、从(29,30)点返回参考点D、从当前点返回到(29,30)正确答案:B4.选择加工表面的设计基准为定位基准的原则称为( )。
A、基准统一B、互为基准C、自为基准D、基准重合正确答案:D5.G00 代码功能是快速定位,它属于( )代码A、模态B、ISOC、标准D、非模态正确答案:A6.微型计算机中,( )的存取速度最快A、高速缓存B、寄存器C、外存储器D、内存储器正确答案:B7.粗车→半精车工件外圆表面的表面粗糙度为( )。
A、5—10B、87C、88D、90正确答案:A8.《公民道德建设实施纲要》提出,要充分发挥社会主义市场经济机制的积极作用,人们必须增强( )。
A、自立意识、协作意识、公平意识、物质利益观念、改革开放意识B、个人意识、协作意识、效率意识、物质利益观念、改革开放意识C、个人意识、竞争意识、公平意识、民主法制意识、开拓创新精神D、自立意识、竞争意识、效率意识、民主法制意识、开拓创新精神正确答案:D9.主轴在转动时若有一定的径向圆跳动,则工件加工后会产生()的误差。
A、垂直度B、度斜C、同轴度D、粗糙度正确答案:C10.铣削加工时,为了减小工件表面粗糙度Ra 的值,应该采用 ( )。
A、依被加工表面材料决定B、顺铣和逆铣都一样C、顺铣D、逆铣正确答案:C11.可选用( )来测量孔内径是否合格。
A、杠杆百分表B、游标卡尺C、内径塞规D、内径千分尺正确答案:D12.有效度是指数控机床在某段时间内维持其性能的概率,它是一个( )的数。
铣工中级试题及答案

铣工中级试题及答案一、单选题(共75题,每题1分,共75分)1.量块除作为长度基准进行尺寸传递外,还广泛用于鉴定和( )量具量仪。
A、检测B、比较C、找正D、校准正确答案:D2.直径为10mm 的 3 齿立铣刀铣削钢件时,推荐每齿进给量(Fz)0.02,主轴转速为800r/min,进给速度(F)为( )。
A、8mm/minB、48mm/minC、80mm/minD、16mm/min正确答案:B3.加工时用来确定工件在机床上或夹具中占有正确位置所使用的基准为( )。
A、工艺基准B、定位基准C、测量基准D、装配基准正确答案:B4.粗车→半精车工件外圆表面的表面粗糙度为( )。
A、5—10B、90C、87D、88正确答案:A5.提高机床动刚度的有效措施是( )A、减少切削液B、增加切削液C、增大阻尼D、增大断面面积正确答案:C6.加工中心按照主轴在加工时的空间位置分类,可分为立式、卧式、( )加工中心A、万能B、不可换主轴箱C、三轴、五面D、复合、四轴正确答案:A7.加工内廓类零件时,为保证顺铣,( )。
A、刀具要沿工件表面左右滑动B、刀具要沿内廓表面逆时针运动C、刀具要沿工件表面左右摆动D、刀具要沿内廓表面顺时针运动正确答案:B8.万能工具显微镜是采用( )原理来测量的。
A、光学B、游标C、螺旋副运动D、电学正确答案:A9.沿加工轮廓的延长线退刀时需要采用( )方法。
A、法向、切向、轴向都可以B、法向C、切向D、轴向正确答案:A10.换刀点是加工中心刀具( )的地方。
A、自动更换模具B、加工零件入刀C、回参考点D、自动换刀正确答案:D11.下面所述特点不属于球头铣刀特点的是( )A、加工效率高B、可以进行轴向、径向切削C、常用于曲面精加工D、底刃处切削条件差正确答案:A12.常用地址符( )代表进给速度。
A、XB、KC、FD、M正确答案:C13.下列那些球头铣刀常用于曲面的精加工( )A、单刀片球头刀和整体式球头刀B、单刀片球头刀C、整体式球头刀D、多刀片可转位球头刀正确答案:A14.( )不适宜采用退火工艺A、形状复杂的零件B、高碳钢C、切削性能较高的零件D、低碳钢正确答案:D15.可选用( )来测量轴径是否合格。
中级数控铣工知识试卷及答案2(doc 8页)

中级数控铣工知识试卷及答案2(doc 8页)浙江省职业技能鉴定统一试卷 中 级 数 控 铣 工 知 识 考 核 试 卷 (2) 注意事项 1.请首先按要求在试卷的标封处填写你的姓名、学号和学校名称。
2.请仔细阅读各种题目的回答要求,在规定的位置填写你的答案。
3.不要在试卷上做任何标记,不要在标封区填写无关内容。
姓 学号:学校名称:装订 线得分评分人二、选择题:(以下四个备选答案中其中一个为正确答案,请将其代号填入括号内,每题1.5分,满分45分)1.数控铣床中常采用液压(或气压)传动的装置是()。
(A)对刀器(B)导轨锁紧(C)刀具和主轴的夹紧与松开(D)主轴锁紧2.液压马达在液压传动系统的组成中属于()。
(A)动力元件(B)执行元件(C)控制调节元件(D)工作介质3.刀具上与已加工表面相对(面对面)的是()。
(A)前刀面(B)后刀面(C)副后刀面(D)基面4.前角的大小()。
(A)必须大于0º(B)必须小于0º(C)可以±15º左右(D)可在0º~90º5.用直径为d的麻花钻钻孔,背吃刀量a p()。
(A)等于d (B)等于d / 2(C)等于d / 4 (D)与钻头顶角大小有关6.XK2140机床是()床。
(A)数控立式铣(B)数控龙门镗铣(C)卧式万能铣(D)数控卧式铣7.牌号为H65的材料的化学元素含量()%。
(A)铜约为0.65(B)铜约为65 (C)锌约为65 (D)锌约为35 8.RESET按钮的功能是指()。
(A)启动数控系统(B)执行程序或MDI指令)。
(A)高温回火(B)中温回火(C)低温回火(D)退火11.孔距应按()作为编程坐标尺寸,以提高加工精度。
(A)99.975 (B)99.965 (C)99.955(D)10012.对加工最有理的情况是切削力与工件夹紧力之间保持()。
(A)同方向(B)反方向(C)相互垂直(D)45°13.钻孔前可先用()进行少量切削,以提高孔的坐标尺寸精度。
中级数控铣工知识试卷及答案2(doc 8页)

中级数控铣工知识试卷及答案2(doc 8页)11.孔距应按()作为编程坐标尺寸,以提高加工精度。
(A)99.975 (B)99.965 (C)99.955(D)10012.对加工最有理的情况是切削力与工件夹紧力之间保持()。
(A)同方向(B)反方向(C)相互垂直(D)45°13.钻孔前可先用()进行少量切削,以提高孔的坐标尺寸精度。
(A)中心钻(B)球头立铣刀(C)平底立铣刀(D)面铣刀。
14.标准中心钻的保护锥部分的圆锥角大小为()。
(A)90º(B)60º(C)45º(D)30º15.准备功能G18表示的功能是选择()。
(A)XY平面(B)XZ平面(C)YZ平面(D)恒线速度16.在XY平面上铣整圆应选择包含()地址符的圆弧插补指令。
(A)R(B)J,K(C)I,J(D)I,K17.半闭环控制系统的位置检测装置安装在()。
(A)刀架上(B)伺服电机转子轴端(C)机床移动部件上(D)数控装置18.数控机床有不同的运动方式,需要考虑工件与刀具相对运动关系及坐标方向,采用()的原则编写程序。
(A)刀具不动,工件运动(B)工件固定不动,刀具运动(C)刀具运动,工件运动(D)按机床实际情况确定19. 数控铣刀的拉钉与刀柄采用()联结。
(A)右旋螺纹(B)左旋螺纹(C)平键(D)花键20. 下列关于顺铣法加工的说法正确的是( )。
(A)切削力由小到大变化(B)容易引起跳刀(C)有利于减小工件表面粗糙度(D)切入时的切削速度与进给速度方向相反21. 用极限量规检验孔的尺寸,当()时,该孔一定不合格。
(A)通端通过(B)止端通不过(C)通端通过,止端通不过(D)通端通不过,止端也通不过22. 不需要润滑的部位是()。
(A)导轨面(B)滚珠丝杠(C)齿形带和带轮(D)轴承23. 加工铸铁,最不适合做切削液的液体是()。
(A)机油(B)煤油(C)乳化剂(D)柴油24. 铣刀刀柄的锥度为()。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
浙江省职业技能鉴定统一试卷中 级 数 控 铣 工 知 识 考 核 试 卷 (1)注意事项1.请首先按要求在试卷的标封处填写你的姓名、学号和学校名称。
2.请仔细阅读各种题目的回答要求,在规定的位置填写你的答案。
3.不要在试卷上做任何标记,不要在标封区填写无关内容。
正确的填“√”,错误的填“×”,每题1分,满分20分)( ) 1. 铣削加工属断续切削,故很少出现带状切屑。
( ) 2. 相同的公差值,基本尺寸越大(不同尺寸段内),公差等级就越高。
( ) 3. 高速工具钢允许的切削速度要低于硬质合金。
( ) 4. 钢在淬火后进行回火能进一步提高硬度。
( ) 5. 同步带传动兼有齿轮传动和链传动的优点。
( ) 6. 滚珠丝杠在工作时,滚珠作原地旋转,不会随螺母或丝杠移动。
( ) 7. 机床型号中的主参数折算系数大于等于1。
( ) 8. 数控铣床的工作台一定能作X , Y , Z 三个方向移动。
( ) 9. 立铣刀的端面切削刃上各点的切削速度相同。
( ) 10. 刀具的寿命等于刀具的耐用度。
( ) 11. 定尺寸刀具法所使用的刀具的精度高于加工尺寸的精度。
( ) 12. 数控机床通常采用工序分散原则安排工艺路线。
( ) 13. 对刀点可以选择在零件上某一点,也可以选择零件外某一点。
( ) 14. 直接找正法安装工件简单、快速,因此生产率高。
( ) 15. 在液压传动中,单位时间内流过某通流截面的液体体积称为流量。
( ) 16. 模块式刀具的刚性要比整体式高。
( ) 17. 数控机床适合大批量、高难度工件的加工。
( ) 18. 数控机床的定位精度要高于同一项目的重复定位精度。
( ) 19. 数控机床关闭电源前,通常要先按下急停按钮。
( ) 20. 切削液对切削过程起到冷却和润滑作用。
姓名 学号: 学校名称: 装 订 线二、选择题:(以下四个备选答案中其中一个为正确答案,请将其代号填入括号内,每题1.5分,满分45分)1.以下优点中的()在液压传动中并不具有。
(A)能无级调速(B)传动效率高(C)执行元件动稳定(D)能过载保护2.以下传动中,传动比最不准确的是()传动。
(A)三角带(B)齿轮(C)梯形螺纹(D)蜗杆3.能控制切屑流出方向的刀具几何角度是()。
(A)前角(B)后角(C)主偏角(D)刃倾角4.为使切削正常进行,刀具后角的大小()。
(A)必须大于0ºB)必须小于0º(C)可以±15º左右(D)可在0º到90º之间5.切削用量中()对刀具磨损的影响最大。
(A)切削速度(B)进给量(C)进给速度(D)背吃刀量6.工艺基准除了测量基准、装配基准以外,还包括()。
(A)定位基准(B)粗基准(C)精基准(D)设计基准7.牌号为45的钢的含碳量为百分之()。
(A)45 (B)4.5 (C)0.45 (D)0.0458.CNC是指()的缩写。
(A)自动化工厂(B)计算机数控系统(C)柔性制造系统(D)数控加工中心9.步进电机的转速与()有关。
(A)输入脉冲频率(B)输入脉冲个数(C)步距角(D)通电相序10.轴类零件的调质热处理工序应安排在()。
(A)粗加工前(B)粗加工后,精加工前(C)精加工后(D)渗碳后11.零件加工时选择的定位粗基准可以使用()。
(A)一次(B)二次(C)三次(D)四次及以上12.工艺系统的组成部分一般不包括()。
(A)机床(B)夹具(C)量具(D)刀具13.以下提法中()是错误的。
(A)G92是模态指令(B)G04 X3.0表示进给暂停3秒(C)G41是刀具半径左补偿(D)G41和G42设定的功能均能用G40取消14.标准麻花钻的顶角φ的大小为()。
(A)90º(B)100º(C)118º(D)120º15.准备功能G91表示的功能是()。
(A)预置功能(B)固定循环(C)绝对尺寸(D)增量尺寸16.圆弧插补段程序中,若采用圆弧半径R编程时,从起始点到终点存在两条圆弧线段,当圆弧的圆心角()时,用-R表示圆弧半径。
(A) <180º(B)=180º(C)≥180º(D)>180º17.闭环控制系统的位置检测装置安装在()。
(A)传动丝杠上 (B)伺服电机轴端(C)机床移动部件上(D)数控装置18.按右手直角坐标系法则,当右手拇指指向X轴正方向时()。
(A)食指指向Z轴正方向(B)中指指向Y轴正方向(C)食指指向Y轴正方向(D)以上三种说法都不正确19. 通过钻→扩→铰加工,孔的直径通常能达到的经济精度为()。
(A)IT5~IT6 (B)IT6~IT7 (C)IT7~IT8 (D)IT8~IT920. 用立铣刀铣键槽属于()加工。
(A)轨迹法(B)成形法(C)包络法(D)逆铣法21. 用内径量表检测孔的直径属于()。
(A)直接、绝对法测量(B)间接、绝对法测量(C)直接、相对法测量(D)间接、相对法测量22. 金刚石刀具不宜加工的工件材料是()。
(A)碳钢(B)黄铜(C)铝(D)陶瓷23. 硬质合金加工钢件,通常可选择的切削速度为()m / min。
(A)1.2~2.4 (B)12~24 (C)120~240 (D)1200~240024. 曲面的粗加工时只要不影响加工精度,尽量选用()铣刀。
(A)面(B)平底立(C)球头(D)锥度25. 用操作面板上的方向键控制铣床工作台(或主轴)的移动,应在()方式下进行。
(A)EDIT (B)AUTO (C)JOG (D)HAND26. 为了满足使用要求,滚珠丝杠采用()材料制造。
(A)不锈钢(B)优质碳素结构钢(C)硬质合金(D)轴承钢27. 将铣床控制坐标轴设为X轴,手摇脉冲发生器作逆时针转动时()。
(A)铣刀到工作台垂向距离变小(B)铣刀到工作台垂向距离变大(C)铣刀向右或工作台向左移动(D)铣刀向左或工作台向右移动28. 外径千分尺对零时的读数为“-0.01”,测量工件的读数为50.02,则工件的实际尺寸为()毫米。
(A)50 (B)50.01 (C)50.03 (D)50.0229. 数控铣床刀具与主轴主要是依靠()传递切削转矩的。
(A)圆锥面结合(B)螺纹联结(C)花键(D)端面键30. 必须把控制面板上相应的选择开关(或按钮)置于ON位置才能执行其功能的指令是()。
(A)M00 (B)M01 (C)M02 (D)M30得分评分人三、简答题:(以下2题每题10分,满分20分)1.在铣床上加工如图工件上的通槽,简述所需要限制的自由度的数量、名称和符号,并简要回答欠定位、过定位或不完全定位在本例出现的情况。
2.试指出数控铣床孔加工固定切削循环中各代码的意义,并画出循环中各动作的示意图。
G99 G90 G81 X20 Y45 Z-43 R-27 F30得分评分人四.编程题:(选择正确的答案代号填入到括号中,每个括号1.5分,共15分)如图所示零件,精铣凸台外轮廓。
采用顺铣,铣刀直径φ10。
N0010 ( ) S500 M03/*设置程序原点,主轴正转( A) G92 (B) G50( C) G53 (D) G54N0020 G90 G00 Z50/*铣刀移至安全高度N0030 X0 Y0 /*刀具快进至程序零点坐标N0040 G01 ( ) F60/*刀具进给至规定深度(A) Z-10 (B) Z-15 (C) Z-5 (D) Z5N0050 ( ) X10 Y30 D1 /*刀具半径补偿( A) G39 (B) G40 (C) G41 (D) G42N0060 ( ) F150 /*左直线插补(A)Y60 (B) X70 (C) Y30 (D) Y25N0070 ( ) R40 /* R40圆弧插补( A)G02 X37 Y70 (B)G03 X27 Y60 (C) G02 X37 Y60 (D) G03 X37 Y85 N0075 G01 X60 /*上水平线直线插补N0080 ( ) / *斜直线插补( A)X70 Y-15 (B) X70 Y70 (C) X80 Y-15 (D) X70 Y85N0090 ( ) /*右垂直线插补( A)X70 (B)Y55 (C)Y0 (D)Y15N0100 X ( ) /*下直线插补(A)-15 (B)45 (C)60 (D)25N0110 G02 X10 Y30 ()/ *左下圆弧插补(A)I0 J15 (B)I-15 J0 (C)I0 J-15 (D)I15 J0N0120 ( ) X0 Y0 / *取消刀具半径补偿( A)G40 (B)G41 (C)G42 (D)G43N0130 G00 Z100 M02 /*Z向快退,程序结束浙江省职业技能鉴定统一试卷中级数控铣工知识考核试卷(1)答卷一、判断题:(√) 1. (√)2. (√) 3. (×) 4. (×) 5. (×) 6.(√)7.(×) 8.(×) 9.(×) 10.(√) 11.(×) 12.(√) 13.(×) 14.(√) 15.(×) 16.(×) 17.(×) 18.(√) 19.(√) 20.二、选择题1B 2A 3 D 4 A 5 A6 A 7C8 B9A10B 11 A12 C 13 B14C 15D16 D 17C 18 B 19 C20B 21 C22 A 23C24 B25C26 D 27 D 28C29D 30 B三、简答题1.需要限制的自由度有5个,分别是:绕X,Y,Z 轴的转动,沿Y,Z轴的移动符号:本例为不完全定位由于是通槽,不需要限制X方向的移动。
2.G99 -------- 退刀时返回到参考平面RG90 --------绝对坐标系G81――――钻孔循环指令X20 Y45―――孔圆心位置Z-43 ――――孔底Z坐标R-27 ――――参考平面的z坐标F30 ――――钻孔时的进给速度(毫米/分钟)四.编程题:N0010 ( D )N0040 ( C )N0050 ( C )N0060 ( A )N0070 ( D )N0080 ( B )N0090 ( D )N0100 ( D )N0110 (A )N0120 ( A )。
