变压器的理解
变压器中等效电源问题

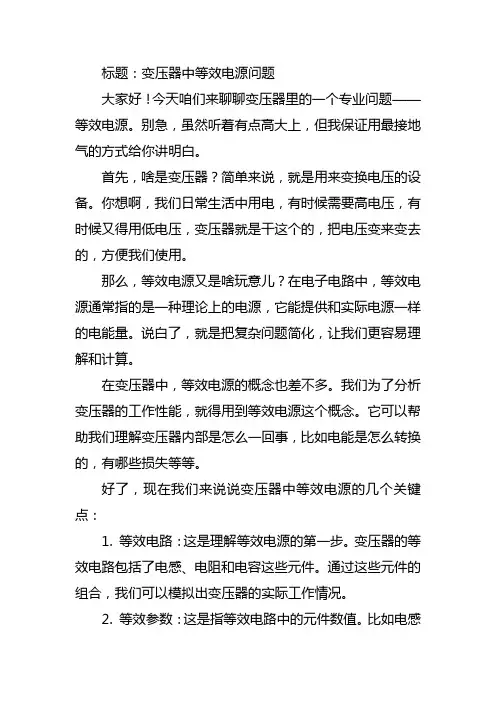

标题：变压器中等效电源问题大家好！今天咱们来聊聊变压器里的一个专业问题——等效电源。
别急，虽然听着有点高大上，但我保证用最接地气的方式给你讲明白。
首先，啥是变压器？简单来说，就是用来变换电压的设备。
你想啊，我们日常生活中用电，有时候需要高电压，有时候又得用低电压，变压器就是干这个的，把电压变来变去的，方便我们使用。
那么，等效电源又是啥玩意儿？在电子电路中，等效电源通常指的是一种理论上的电源，它能提供和实际电源一样的电能量。
说白了，就是把复杂问题简化，让我们更容易理解和计算。
在变压器中，等效电源的概念也差不多。
我们为了分析变压器的工作性能，就得用到等效电源这个概念。
它可以帮助我们理解变压器内部是怎么一回事，比如电能是怎么转换的，有哪些损失等等。
好了，现在我们来说说变压器中等效电源的几个关键点：1. 等效电路：这是理解等效电源的第一步。
变压器的等效电路包括了电感、电阻和电容这些元件。
通过这些元件的组合，我们可以模拟出变压器的实际工作情况。
2. 等效参数：这是指等效电路中的元件数值。
比如电感的感应系数、电阻的阻值等等。
这些参数对于理解变压器的性能至关重要。
3. 等效电源的分析：有了等效电路和参数，我们就可以对变压器进行分析了。
这时候，我们会用到一些电工学的基本知识，比如欧姆定律、基尔霍夫电压定律等等。
4. 实际应用：搞清楚了等效电源的原理之后，我们就可以应用到实际问题中去了。
比如，我们可以通过分析来确定变压器的最优工作状态，或者找出变压器可能出现的问题。
总的来说，变压器中的等效电源问题其实就是一个理论和实践相结合的问题。
通过等效电源的概念，我们可以更好地理解和掌握变压器的工作原理，从而更好地利用变压器为我们服务。
好了，今天的分享就到这里。
希望我的解释能让你对变压器中的等效电源问题有了更清晰的认识。
如果还有什么疑问，欢迎随时提问哦！。
变压器和异步电机的异同点
变压器和异步电机的异同点1.引言1.1 概述在本文中，将会讨论变压器和异步电机的异同点。
变压器和异步电机都是电力系统中常见的电气设备，它们在电力传输和转换中起着重要的作用。
虽然这两者都与电磁感应和电磁力有关，但它们在构造和工作原理上存在着一些显著的差异。
首先，变压器主要用于改变交流电的电压，从而实现电力的传输和分配。
它通过电磁感应原理，在输入和输出线圈之间传递电能。
变压器通常由一个铁芯和两个或多个线圈组成，其中一个线圈称为主线圈，另一个线圈称为副线圈。
当主线圈通电时，通过铁芯的磁场会感应到副线圈中的电动势，从而使输入的电压转换为输出的电压。
变压器具有高效、稳定和可靠的特点，在电力系统中广泛应用。
与之相反，异步电机主要用于将电能转换为机械能，实现驱动机械装置的功能。
它通过电磁感应和电磁力的作用，将输入电压转换为旋转的转矩。
异步电机由一个主线圈和一个或多个转子组成。
当主线圈通电时，产生的磁场将会感应到转子中的电流，从而在转子上产生一个磁场。
这两个磁场之间的相互作用会引起转矩，使得转子开始旋转。
异步电机具有高效、稳定和可调速的特点，广泛应用于工业生产和交通运输领域。
从上述描述可以看出，虽然变压器和异步电机都利用了电磁感应的原理，但它们的作用和工作原理有着明显的区别。
变压器用于改变电压，实现电能的传输和分配，而异步电机用于将电能转换为机械能，实现驱动装置的功能。
这些不同点使得它们在应用中有着不同的特点和要求。
在接下来的章节中，我们将详细探讨变压器和异步电机的特点、共同点和不同点，以便更好地理解它们在电力系统中的重要性。
1.2 文章结构文章结构部分的内容可以描述整篇文章的组织架构和各个部分的主要内容。
以下是可能的文章结构的内容：文章结构:本文主要分为引言、正文和结论三个部分来探讨变压器和异步电机的异同点。
在引言部分，我们将对文章的背景和目的进行概述，并介绍文章的组织结构。
正文部分将分别从变压器和异步电机的特点入手，探讨它们的工作原理、主要构成和用途等方面的异同点。
变压器参数解读
变压器参数解读变压器作为电力系统中常用的电气设备，起着电压变换、电能互换、电力配送的重要作用。
在实际应用中，了解变压器的参数对于设计、运行和维护都非常重要。
本文将围绕变压器的参数进行解读，帮助读者更好地理解变压器的工作原理和特性。
一、变压器的基本参数1. 额定容量变压器的额定容量是指变压器设计时能够正常连续运行的功率大小，通常以千伏安（kVA）为单位。
变压器的额定容量直接影响着电力系统中的功率传输和分配能力，是变压器参数中最基本的一个。
2. 额定电压变压器的额定电压包括高压侧额定电压和低压侧额定电压，分别用于表示变压器在额定容量下的高压侧和低压侧的电压值。
额定电压是指变压器设计时所规定的标称电压值，在实际运行中应该尽量接近这个数值。
3. 额定频率变压器的额定频率是指变压器设计时所规定的工作频率，通常为50Hz或60Hz，不同的地区有所不同。
在实际应用中，变压器的额定频率需要与电网的工作频率匹配，否则会影响变压器的正常运行。
4. 短路阻抗变压器的短路阻抗是指在额定容量下，变压器高、低压侧之间在短路状态下的等效电阻值。
短路阻抗是一个重要的参数，它决定了变压器在短路状态下的电流限制能力，直接影响着系统的短路电流水平。
5. 联结组别变压器的联结组别是指变压器高、低压侧绕组的相对位置关系和绕组接法。
根据不同的相对位置和接法，变压器的联结组别可以分为Y型联结、△型联结等多种，不同的联结组别具有不同的特性和适用范围。
6. 负载损耗和空载损耗变压器的负载损耗是指在额定容量下，变压器绕组中传输电流时产生的铜损耗；空载损耗是指在额定电压下，变压器绕组中流过的漏磁电流产生的铁损耗。
负载损耗和空载损耗是变压器的重要参数，直接影响变压器的效率和经济性。
二、变压器参数的意义和影响1. 额定容量的意义和影响变压器的额定容量直接决定了变压器在电力系统中的功率传输和分配能力。
合理选择变压器的额定容量既能够满足系统对电能的需求，又可以减少系统的损耗和投资成本。
变压器 原理
变压器原理变压器原理。
变压器是一种用来改变交流电压的电器，它是由两个或多个线圈（即绕组）构成的，通过电磁感应原理来实现电压的变换。
变压器主要由铁芯和绕组组成，其中铁芯起到了传导磁场的作用，而绕组则是用来传递电流的。
在变压器中，有两个基本的绕组，一个是输入绕组，另一个是输出绕组。
输入绕组通常被称为初级绕组，而输出绕组则被称为次级绕组。
当交流电流通过初级绕组时，产生的磁场会在铁芯中产生磁通量，这个磁通量会穿过次级绕组，从而在次级绕组中产生感应电动势，从而使得次级绕组中的电压发生变化。
变压器的原理可以用简单的公式来表示，U1/U2 = N1/N2，其中U1和U2分别代表输入端和输出端的电压，N1和N2分别代表初级绕组和次级绕组的匝数。
这个公式表明了变压器的电压变换比与绕组匝数的比例成正比。
变压器的工作原理基于电磁感应定律，即当磁通量发生变化时，就会在导体中产生感应电动势。
在变压器中，通过改变绕组的匝数比例，可以实现输入端电压到输出端电压的变换。
这种原理使得变压器成为了电力系统中不可或缺的设备，用来实现输电、配电以及各种电器设备对电压的要求。
除了改变电压，变压器还可以实现电流的变换。
根据电流的传递方向，变压器可以分为升压变压器和降压变压器。
升压变压器是指输出端电压大于输入端电压的变压器，它主要用于输电系统中，将电压升高以减小输电损耗。
而降压变压器则是指输出端电压小于输入端电压的变压器，它主要用于配电系统中，将电压降低以满足电器设备的工作要求。
在实际应用中，变压器的原理不仅仅局限于电力系统，它还被广泛应用于各种电子设备中，用来实现电压的变换和电流的传递。
例如，手机充电器中的变压器就是用来将家用交流电转换为手机充电所需的直流电，从而满足手机充电的要求。
总之，变压器是一种基础的电器设备，它通过电磁感应原理实现了电压和电流的变换，广泛应用于电力系统和各种电子设备中，是现代电气工程中不可或缺的重要组成部分。
通过了解变压器的原理，我们可以更好地理解电力系统中的电压变换和输电配电的过程，从而更好地应用和维护电器设备。
变压器 原理
变压器原理
变压器是一种电力传输和变换装置，可用来改变交流电压的大小。
它主要由两个线圈——主线圈和副线圈组成。
主线圈通常被称为高压线圈，而副线圈被称为低压线圈。
当交流电通过主线圈时，会在主线圈中产生变化的磁场。
这个磁场会切割副线圈，从而在副线圈中也产生电动势。
根据法拉第电磁感应定律，副线圈中的电动势与主线圈中的电动势成正比。
变压器的工作原理基于互感现象。
互感是指当两个线圈靠近时，它们之间会相互影响，从而导致一种电磁耦合。
在变压器中，通过改变主线圈和副线圈的匝数比，可以实现输入电压和输出电压之间的变换。
根据互感现象的原理，当主线圈的匝数比副线圈的匝数大时，输出电压将比输入电压小。
这被称为降压变压器。
相反，当主线圈的匝数比副线圈的匝数小时，输出电压将比输入电压大。
这被称为升压变压器。
为了减少能量损失和提高效率，变压器通常采用铁芯。
铁芯的存在可以集中和引导磁场，从而提高互感的效果。
除了用于改变电压，变压器还可以用于隔离电路和传送电能。
由于变压器没有机械部件，因此没有摩擦损耗，工作稳定可靠。
在实际应用中，变压器广泛用于电力系统、电子设备、通信系统等领域，为不同电器设备提供适合的电压供应。
变压器总结体会(模板19篇)
变压器总结体会（模板19篇）（经典版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的经典范文，如职场文书、公文写作、党团资料、总结报告、演讲致辞、合同协议、条据书信、心得体会、教学资料、其他范文等等，想了解不同范文格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!Moreover, this store provides various types of classic sample essays for everyone, such as workplace documents, official document writing, party and youth information, summary reports, speeches, contract agreements, documentary letters, experiences, teaching materials, other sample essays, etc. If you want to learn about different sample formats and writing methods, please pay attention!变压器总结体会（模板19篇）心得体会是从实践中汲取经验教训并形成对策的有效途径。
【高中物理】高中物理(人教版)选修1-1同步教师用书：第3章 第4节 变压器
四、变压器学习目标知识脉络1．知道变压器的基本构造．2．理解变压器的工作原理．(难点)3．学会用变压器原、副线圈的电压与两线圈匝数的关系解决问题．(重点)4．知道常见的变压器的类型及它们的应用．(难点)变压器的结构[先填空]1．结构如图3-4-1中的实物是示教变压器，它像各种变压器一样，主要由铁芯和绕在铁芯上的线圈(也叫绕组)两部分组成，铁芯由硅钢片叠合而成，线圈由漆包线绕成．图3-4-1工作时，变压器的一个线圈跟前一级电路连接，叫做原线圈，也叫初级线圈(初级绕组)；另一个线圈跟下一级电路连接，叫做副线圈，也叫次级线圈(次级绕组)．2．作用能改变交变电流的电压，不改变交变电流的周期和频率．3．常用符号如图3-4-2甲所示，是由闭合铁芯和绕在铁芯上的原、副线圈构成．图3-4-2乙是变压器的符号．甲乙图3-4-2[再判断]1．变压器主要用铁芯和绕在铁芯上的线圈组成．(√)2．变压器不但能改变交流电流，也能改变直流电压．(×)3．变压器的原、副线圈是用导线连接在一起的，所以当原线圈接交流电源时，副线圈有电流输出．(×)[后思考]1．变压器的铁芯是由什么构成的？【提示】变压器的铁芯是由硅钢片叠合而成．2．变压器能改变交变电流的频率吗？【提示】变压器能改变交变电流的电压、电流，不能改变周期、频率．变压器为什么能改变电压[先填空]1．电磁感应现象是变压器的工作基础．当原线圈通过电流时，铁芯中产生磁场，由于交变电流的大小和方向都在不断变化，铁芯中磁场的强弱和方向也都在不断变化，通过铁芯副线圈中的磁场也在不断变化，于是副线圈内产生了感应电动势．2．线圈的各匝导线之间是相互串联的，每匝的感应电动势加在一起，就是整个线圈的感应电动势．因此，在同一个铁芯上，哪个线圈的匝数多，哪个线圈的电压就高．[再判断]1．变压器的工作原理是电磁感应．(√)2．变压器副线圈匝数多，则副线圈的电压高．(√)3．变压器的输出功率决定输入功率．有P入＝P出．(√)[后思考]1．变压器为何不能改变恒定直流电压？【提示】变压器的工作原理是电磁感应，产生感应电动势的条件是磁通量发生变化，恒定直流电的磁场不变，故变压器不能改变恒定直流电压．2．理想变压器原、副线圈的两端电压与匝数之比有怎样的关系？【提示】U1U2＝n1n21．变压器的工作原理电磁感应现象．当交变电流通过原线圈时，由于电流的大小和方向在不断改变，所以铁芯中的磁场也在不断变化，这样变化的磁场就在副线圈中产生感应电动势，由于原、副线圈匝数不同，所以副线圈中输出的电压与原线圈中的电压不同，这样就达到了改变交流电压的目的．2．理想变压器变压器在不考虑线圈的热损失和铁芯发热损失的能量时，输入功率和输出功率相等．理想变压器的磁通量全部集中在铁芯内，穿过原、副线圈的磁通量相同，穿过每匝线圈的磁通量的变化率也相同，因此每匝线圈产生的感应电动势相同，线圈的各匝导线之间是相互串联的，每匝的感应电动势加在一起，就是整个线圈的感应电动势．因此在同一个铁芯上，匝数多的线圈的电动势高，所以理想变压器原、副线圈的两端电压与匝数成正比，即U1U2＝n1n2.3．理想变压器原、副线圈基本量的关系基本关系功率关系P入＝P出电压关系U1U2＝n1n2，与负载、副线圈的多少无关频率关系f1＝f2(变压器不改变交流电的频率)因果关系(n1和n2不变时) (1)由U2＝n2n1U1可知U1决定U2，即原线圈两端电压决定副线圈两端的电压(2)由P入＝P出可知输出功率决定输入功率，功率按需分配4．变压器的种类(1)升压变压器：n2＞n1时，U2＞U1，变压器使电压升高，这种变压器叫升压变压器．(2)降压变压器：n2＜n1时，U2＜U1，变压器使电压降低，这种变压器叫降压变压器．1．(多选)如图3-4-3所示为变压器的示意图，它被用来升高发电机的输出电压，下列说法中正确的是()【导学号：46852062】图3-4-3A．图中M是闭合的铁芯B．发电机应与线圈I相连，升高后的电压由c、d两端输出C．电流以铁芯为通路从一个线圈流到另一个线圈D．变压器是根据电磁感应原理工作的【解析】由题设知该变压器为升压变压器，所以原线圈匝数小于副线圈匝数，故Ⅱ为输入端即接发电机，Ⅰ为输出端，选项B错；铁芯提供闭合的磁路，使电能先变成磁场能再在副线圈中变成电能，所以C项错．故选A、D.【答案】AD2．如图3-4-4所示，变压器原、副线圈匝数比为1∶2，则副线圈中电压表读数为()【导学号：46852063】图3-4-4A ．0 VB ．2 VC ．4 VD ．8 V【解析】 由于原线圈接的是直流电源，所以通过副线圈的磁场不变，因此副线圈中电压表读数为0，选项A 正确．【答案】 A3．如图3-4-5所示，可以将电压升高后供给家用电灯的变压器是( )【导学号：46852064】图3-4-5A ．甲图B ．乙图C ．丙图D ．丁图【解析】 变压器只能变交流，不能变恒定直流，故选项A 、D 错误．由U 1U2＝n 1n 2知，欲升压则需n 1<n 2，故丙图正确． 【答案】 C4．如图3-4-6所示，理想变压器原、副线圈匝数之比为20∶1，原线圈接正弦交流电源，副线圈接入“220 V 60 W ”灯泡一只，且灯泡正常发光，则( )图3-4-6A．电流表的示数为3 2 220 AB．电源输出功率为1 200 WC．电流表的示数为3 220AD．原线圈端电压为11 V【解析】由灯泡正常发光可知，副线圈电压为220 V，由U1U2＝n1n2可知，原线圈电压U1＝20×220 V＝4 400 V，选项D错；又因输入功率等于输出功率，P1＝P2＝60 W，故选项B错；电流表读数为有效值，原线圈中电流I1＝P1U1＝604 400A＝3220A，故选项A错，选项C正确，故选C.【答案】 C5．一台理想变压器，原、副线圈的匝数比n1∶n2＝20∶1，原线圈接入220 V的交流电压，副线圈向一电阻为110 Ω的用电器供电，则副线圈中的电流为()【导学号：46852065】A．2 A B．0.1 AC．0.5 A D．0.005 A【解析】由U1U2＝n1n2得U2＝n2n1U1＝120×220 V＝11 V，副线圈中电流为I2＝U2R＝11110A＝0.1 A，故选项B正确．【答案】 B1．变压器能改变交流电的电压、电流，不能改变周期、频率．2．变压器遵守能量守恒定律：P入＝P出．高中物理考试答题技巧及注意事项在考场上，时间就是我们致胜的法宝，与其犹犹豫豫不知如何落笔，倒不如多学习答题技巧。
变压器的工作原理是什么
变压器的工作原理是什么变压器是一种常见的电气设备，它在电力系统中起着非常重要的作用。
它的工作原理是通过电磁感应的方式来实现电压的变换。
在变压器中，主要通过互感器原理来实现电能的传递和变换，从而实现电压的升降。
接下来，我们将详细介绍变压器的工作原理。
首先，变压器由铁芯和线圈构成。
铁芯是变压器的主要部件，它能够有效地集中磁场，从而实现电能的传递。
线圈则是通过绕制在铁芯上，分为初级线圈和次级线圈。
当通过初级线圈加上交流电压时，就会在铁芯中产生交变磁场，这个磁场会穿过次级线圈，从而在次级线圈中感应出电动势，从而实现电压的变换。
其次，根据电磁感应定律，变压器工作时，磁通量的变化会在次级线圈中感应出感应电动势。
当次级线圈中的导体形成闭合回路时，感应电动势会产生感应电流，从而实现电能的传递。
同时，根据电磁感应定律，感应电动势的大小与磁通量的变化率成正比，因此可以通过改变初级线圈的匝数来实现电压的升降。
最后，变压器的工作原理可以用数学公式来描述。
根据电磁感应定律和法拉第电磁感应定律，可以得到变压器的变压比公式，U1/U2=N1/N2，其中U1和U2分别表示初级和次级线圈的电压，N1和N2分别表示初级和次级线圈的匝数。
这个公式表明了变压器的电压变换与线圈匝数的关系，从而可以实现不同电压等级之间的电能传递。
综上所述，变压器的工作原理是通过电磁感应的方式来实现电压的变换。
通过铁芯和线圈的结构，以及电磁感应定律和数学公式的描述，可以清晰地了解变压器的工作原理。
在电力系统中，变压器起着非常重要的作用，它能够实现电压的升降，从而适应不同电气设备的需要，保障电力系统的正常运行。
希望通过本文的介绍，读者能够更加深入地了解变压器的工作原理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变压器的理解
1）、一台630KV变压器，一次侧电压是一万伏，二次侧是四百伏，求一次二次侧电流? 可用多少KW设备？
一次侧电流：I=P/√3U=630*1000/(1.732*10000)=36.37A
二次侧电流：I=P/√3U=630*1000/(1.732*400)=909.33A
通常经济运行变压器所带负载为容量的75%—80%，所以可以带470—505kW
2）、500kVA的变压器可以的二次侧额定电流是多少，如何计算，可以供多少kw 的设备
1 500KVA变压器的二次侧额定电流是760A，即：500/1.732/0.38=760A；
2 此变压器可以带多少KW负荷，不是将变压器的容量换算成功率就可以了。
由于各个负荷之间有一个同时率和负载率，所以，变压器能够带的实际KW比变压器KVA按负荷功率因数折算至KW数要高，一般上述同时率和负载率的乘积（世界上成为K）按0.7,也就是说，如果负荷总的功率因数是0.85,那么此变压器理论上可以带的KW数是500/0.7=714KW。
感到不可思义吧？其实世界上关于K值的计算有许许多多，可以到书店去看看。
3）、有一台500KVA的变压器，高压10KV，低压0.4KV，请问低压侧额定电流和功率是多
500KVA的变压器，高压10KV，低压0.4KV，低压侧额定电流是721.5A,
功率就是500KW
你的负载太大了,500KVA的变压器最大负载是410KW,严重超载了.
4）、10KV三相变压器500KVA其二次额定电流721A,问是指三相电流之和还是ABC每一相电流都为721A?
10KV的500KVA三相变压器其二次额定电流721A，指的是A、B、C每一相电流都为721A，不是指三相电流之和。
计算方法：Ie=500/(1.732*0.4)=721(A)
5）、10KV，500KVA的变压器要装多大的电能表，要多大的电流互感器？
10KV，500KVA的变压器.
有高供高计和高供低计二种方式.
1.高供高计,配10000/100的电压互感器,30/5的电流互感器.电表用
3*100V,3*1.5(6)A的;
2.高供低计,配750/5A的电流互感器,电表用3*380/220V,3*1.5(6)A的电表.
但现在多选用第一种方式.。
