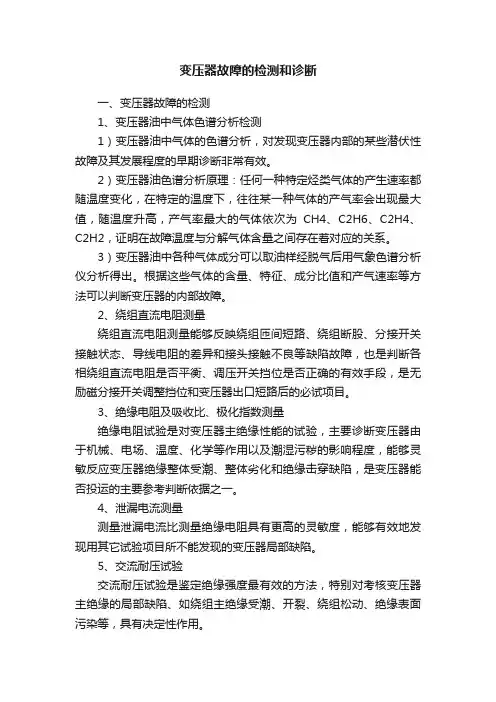

测试变压器的好坏方法

我们门禁电源中一般用的都是线性电源。线性电源就离不开变压器,变压器的功率器件,负荷带多了,接错线电流过大了,短路了就容易烧坏,但好多时候不是变压器烧坏,可能是电源板子坏了,所以判断电源的好坏首先判断变压器好坏的很关建。变压器重,返修时寄来寄去不好保护也浪费运费。今天来教各位怎样检测变压器的好坏。

1、断电测量:变压器是由两组线圈组成的。每组线圈就是由一条线绕成,所以量阻值可以判断好坏,220V输入线一般是红线,这组线阻值不能太小,用万用表量的时候不能短路,短路接近0Ω就坏了,红线一般阻值会在30Ω至200Ω,功率越大的阻值越小,功率小的阻值大。如出现开路,查看保险丝,如保险丝是好的,就是变压器输入线圈内部线断坏了。输出线一般是黑线或其他颜色,阻值都是接近0Ω,如阻值很大或开路就是线断坏了。

2、通电测量:通电用万用表交流AC档测试输出线,如有电压输出且稳定的是好的,如无电压输出或输出电压不稳压就是坏了。

3、外观检查:看看变压器的外观有没有高温烧焦的痕迹,如有外观出现高温变形就是烧坏了。

门禁专业电源的选择

说到门禁专用电源里面有好多的内容,其一是功率大小不一样,其二是功能多样化,其三是价格也是天差地别,其四是牌子很多。做门禁做久了可能懂之一二,但对于刚入门,刚进到门禁这个行的人员来说,选个电源跟选个媳妇似的,怕选错,怕不匹配,怕质量不好等。下面我来给大家简述一下门禁电源的区别:

门禁电源一搬分为控制器门禁专用电源和一体机门禁专用电源,还分后备电源和无备电源,再有就是功率大小之分。

控制器门禁专用电源,是专门接联网型门禁控制板用的,内部有固定控制板的螺丝孔位,慊容大部分品牌控制板,这种电源只输出DC12V,控制器专用电源有以下之分

1、有些电源是带电压调节钮,输出电压可调节DC12V-DC15V这样子,带电压可调节的电源门禁设备连线可以长一点。有些是电压固DC12V输出,固定电压输出的电源与设备连线有限制,线太长电压就不足会导致门禁设备开不了机或死机的情况。带电压调节的一般都比不带电压调节的会贵些。

2、电源还分带接后备电池和不带接后备电池功能的,带接电池的电源可以在市电220V停电后还可以用电池带门禁,不至于停电门禁系统出现瘫痪。带接电池功能的电源还分为放电保护功能和无放电保护功能,带放电保护的电源一般在电池放电致10.5V时会自动断开防止电池放电过低而造成电池致命损坏。

3、可接电池的电源还分为内部接电池和外部接电池之分。

4、功率大小之分,标称一般功率有5A和3A,实际功率能达到的也就是3A和1.2A。

一体机门禁专用电源,这种电源种类比较多,前面1、2、3、4、都是和控制器门禁专用电源一样。就是多以下功能:

1、带接电锁功能NC(常闭)点、NO(常开)点,带接开关量信号开门PUSH点,有些还带电信号开门的-CONTROL+两点。

2、有些带遥控器接收模块接口,配合遥控器开门用,这种很少有人用,一般都外接遥控器的多,外接遥控器方便又稳定。

3、就是给电锁供电输出稳压与不稳压,给电锁供电稳压的电源用的都是大功率稳压管,价格相对也会比不稳压的贵,给电锁供电不稳压的电源门禁供电接口DC12V一般都是用1个7812A或2个7812稳压管稳压输出,1个7812输出的电流是500MA,两个的话最多也是1A,建议带800MA。7812稳压方式是市场上最便宜的门禁电源,这种电源带的电锁温度会高点,有些厂家的电锁耐电压低的容易烧锁,而且接门禁DC12V也只能达到1A,带指纹机,掌纹机时电流小可能带不动。

最后给各位一点建议,电子产品中不管什么产品都是很多生产制造商,很多品牌,五花八门的,网上,市场上一看眼花缭乱,所以选电子产品一定要选品牌,选专业的制造商,只有真正的品牌和专业才能保证质量,才能保证服务。

开尔瑞门禁专用电源八年品牌,专注八年,用心八年,值得您信信赖。

器是两线圈级成的。
