注塑机规格选择标准
注塑机的主要参数
注塑机的主要参数
注塑机的主要参数包括螺杆直径、注射容量（理论）、注射重量、注射压力、注射行程、螺杆转速、机筒加热功率、锁模力、拉杆内间距（水平×垂直）、允许模具厚度（最大、最小）、移模行程、模板开距（最大）、液压顶出行程、液压顶出力、液压顶出杆数量、油泵电机功率、油箱容积、机器尺寸（长×宽×高）、机器重量、最小模具尺寸（长×宽）、模具平行度等。
其中，螺杆直径是注塑机的重要参数之一，它决定了塑料在注塑过程中的流量和塑化能力。
注射容量是指注塑机在一次注射行程中能够注射的塑料体积，通常以克或盎司表示。
注射重量则是指每次注射时所注入模具中的塑料重量，通常以克为单位。
注射压力是指在注塑过程中，塑料通过螺杆进入模具腔体时所承受的压力。
注射压力的大小取决于塑料的种类、模具的结构和注塑机的型号等因素。
此外，注射行程是指注塑机在注射过程中，螺杆能够向前移动的最大距离。
螺杆转速是指在注塑过程中，螺杆的旋转速度，通常以转/分或转/秒表示。
机筒加热功率是指注塑机加热系统对塑料进行加热所需的功率。
锁模力是指注塑机在锁模过程中能够施加的最大压力，以保证模具紧密闭合，防止塑料溢出。
以上参数的选择将直接影响注塑机的性能和生产效率，因此在实际使用中需要根据具体的生产需求和材料特性进行选择和调整。

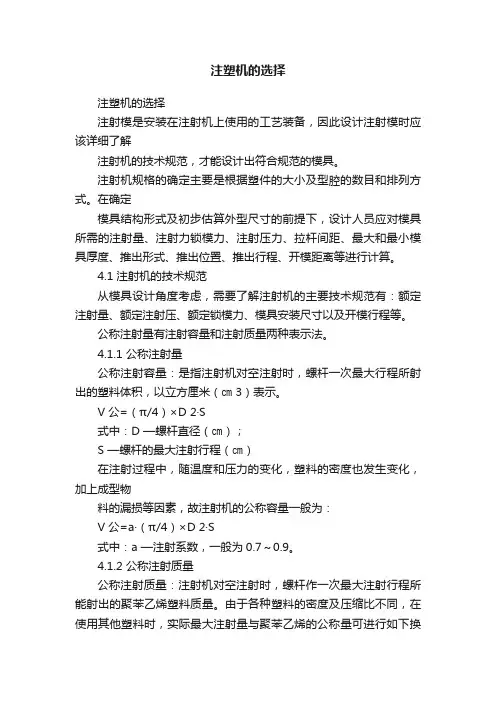

注塑机的选择
注塑机的选择注塑机的选择注射模是安装在注射机上使用的工艺装备，因此设计注射模时应该详细了解注射机的技术规范，才能设计出符合规范的模具。
注射机规格的确定主要是根据塑件的大小及型腔的数目和排列方式。
在确定模具结构形式及初步估算外型尺寸的前提下，设计人员应对模具所需的注射量、注射力锁模力、注射压力、拉杆间距、最大和最小模具厚度、推出形式、推出位置、推出行程、开模距离等进行计算。
4.1 注射机的技术规范从模具设计角度考虑，需要了解注射机的主要技术规范有：额定注射量、额定注射压、额定锁模力、模具安装尺寸以及开模行程等。
公称注射量有注射容量和注射质量两种表示法。
4.1.1 公称注射量公称注射容量：是指注射机对空注射时，螺杆一次最大行程所射出的塑料体积，以立方厘米（㎝3）表示。
V 公=（π/4）×D 2·S式中：D —螺杆直径（㎝）；S —螺杆的最大注射行程（㎝）在注射过程中，随温度和压力的变化，塑料的密度也发生变化，加上成型物料的漏损等因素，故注射机的公称容量一般为：V 公=a·（π/4）×D 2·S式中：a —注射系数，一般为0.7～0.9。
4.1.2 公称注射质量公称注射质量：注射机对空注射时，螺杆作一次最大注射行程所能射出的聚苯乙烯塑料质量。
由于各种塑料的密度及压缩比不同，在使用其他塑料时，实际最大注射量与聚苯乙烯的公称量可进行如下换算：max G =G 公 1221f f ρρ 式中：max G —实际用塑料时的最大注射量（g ）；G 公—以聚苯乙烯为标准的注射机的公称注射量（g ）；ρ—实际用塑料在常温下的密度（g/㎝3）；1ρ—ABS在常温下的密度（g/㎝3）（通常为1.05 g/㎝3）；2f—实际用塑料的体积压缩比，由实验测定；1f—ABS的压缩比，2.5—3.0，在此设计中取3。
24.2 注塑过程注射量的计算4.2.1塑件质量、体积的计算通过观察分析只该护罩形状不规范，用一般的方法很难计算出其体积和质量。
选用注塑机的基本原则
选用注塑机的基本原则
德库玛是中国注塑机研发与创新的先驱。
拥有16位以上研究团队的工程师。
通过他们长期的工作总结教大家如何选择注塑机。
这其中有很多的原则都值得我们去考虑，注塑机的生产容模量，注塑生产的产品质量怎么样等等。
注塑机选择有最基本的四个原则：
一、产品精确度说，塑胶产品的精确度直接关系到机器的选购与配置要求，比如说工程类塑胶得一定选用合金螺杆与料管，螺杆长径比L/D得超过20倍以上，才能达到良好的塑化标准和要求。
应产品的精密要求可选用比压＋比流或是半闭环式或全闭环油路控制等。
二、锁模力此为注塑面最至关重要的一部份，锁模力以单位吨表示（T），选择锁模力的标准以塑胶产品的长*宽*不同塑胶的内应阻力。
三、射出量，一般是以塑胶料PS计算、单位为盎司（oz），因PS密度比是一立式厘米比重为1.05g，此为常规计算单位。
不同的塑胶因结构密度比不同，所以要选产品净重量含水口对比注塑机最有效射出量的不大于80％且不小于20％为适合机型。
四、容模量，既模具的长*宽*高，选择适合于工厂产品模具的具体规格并略大于模具，既为哥林柱内的有效间距。
在考虑这几个基本原则之后，这样就选择了决定符合需求的注塑机，但是有一些特殊问题可能也必须再加以考虑，例如：加料速度加快等等。
机器性能的提升及改造固然可以增加生产效率，但往往也增加投资成本及运转成本，投资前的效益评估需仔细衡量，才能以最合适的机型产生最高的效益。
[指南]注塑机参数
![[指南]注塑机参数](https://img.taocdn.com/s3/m/333bda09a66e58fafab069dc5022aaea998f418b.png)
注塑机参数一）、技术参数要求1、注塑部分320T 定模定位圈尺寸为￠150， 470T-650T 定位圈尺寸为￠200，800T 、1000T 注塑机定模定位圈￠250，每台注塑机需配送加长射嘴（长度为150mm ）现每台注塑机需配送加长射嘴如模具做延伸唧嘴，定位环内直径必须做80mm 以上射嘴伸进模板大于30MM, 定位环内直径必须做80mm以上具体见B尺寸机台号射嘴外径 A 发热圈到射嘴前端距离B206H011/17 （320吨） D45 30 208H017-19 （480/500吨） D50 50 209G004-6 （560吨） D50 50 210H004-7 （650吨） D50 50 211G001-4 （780/800吨） D50 50 1011H003-4 （780/800吨） D50 50发件人:李健锋 [mailto:***************.cn]发送时间: 2010年7月14日 16:19收件人: 'zhongshengmould'抄送: '肖云辉'; '高一浪'; '美的公司陈庆高'主题:注塑机资料现每台注塑机配送加长射嘴如模具做延伸唧嘴，定位环内直径必须做80mm以上唧嘴R要做到SR22模具在300T(包括300T)以下注塑机定位环要用直径100mm模具在320T(包括320T)以上注塑机定位环要用直径150mm模具在800T-1250T注塑机生产，在现有定位环外还要套上一个￠250的定位环.模具在470T-650T注塑机生产，在现有定位环外还要套上一个￠200的定位环.定位环内直径必须做￠80mm000000000000000000000000000000000000000000。
各注塑机型技术参数对照
各注塑机型技术参数对照注塑机是一种将熔融塑料压入模具中以制造制品的设备。
不同的注塑机型号有不同的技术参数，下面是各注塑机型技术参数的对照。
1.注射容积和射出压力：注射容积是指注塑机每次射料的最大容积，一般以克为单位。
不同型号的注塑机注射容积不同，通常在50克至5000克之间。
射出压力是指注塑机将熔融塑料推进模具的压力，一般以千牛为单位。
不同型号的注塑机射出压力不同，一般在50千牛至5000千牛之间。
2.螺杆直径和螺杆长径比：螺杆直径是指注塑机螺杆的最大直径，一般以毫米为单位。
不同型号的注塑机螺杆直径不同，通常在20毫米至200毫米之间。
螺杆长径比是指螺杆长度与螺杆直径的比值，一般没有单位。
不同型号的注塑机螺杆长径比不同，一般在15:1至25:1之间。
3.锁模力和开模行程：锁模力是指注塑机在射料时锁紧模具所需的最大力量，一般以吨为单位。
不同型号的注塑机锁模力不同，通常在30吨至5000吨之间。
开模行程是指模板在射料后打开模具所需的最大行程，一般以毫米为单位。
不同型号的注塑机开模行程不同，一般在100毫米至2000毫米之间。
4.螺杆转速和冷却时间：螺杆转速是指注塑机螺杆的最大转速，一般以转/分钟为单位。
不同型号的注塑机螺杆转速不同，通常在50转/分钟至2000转/分钟之间。
冷却时间是指模具在射料后冷却的最短时间，一般以秒为单位。
不同型号的注塑机冷却时间不同，一般在10秒至120秒之间。
5.注塑速度和射出时间：注塑速度是指注塑机将熔融塑料射入模具的速度，一般以毫米/秒为单位。
不同型号的注塑机注塑速度不同，通常在100毫米/秒至1000毫米/秒之间。
射出时间是指注射器将熔融塑料射入模具所需的最短时间，一般以秒为单位。
不同型号的注塑机射出时间不同，一般在0.5秒至5秒之间。
6.加热功率和机器重量：加热功率是指注塑机加热器的总功率，一般以千瓦为单位。
不同型号的注塑机加热功率不同，通常在5千瓦至100千瓦之间。
注塑机规格选择标准
注塑机规格选择标准怎样对注塑模具选择合适的注塑机，机型的选择标准规则如下：一.根据模具所需锁模力来选择机型规格：1.按“最佳锁模力参数计算”方法计算模具所需锁模力；2.计算的锁模力为选择机型的下限值，选择机型应有一个相对范围；3.以上机型范围为宝源机选择方案，例如：计算锁模力为115T，选择机型为125—180T注塑机为合格。
进口机可在宝源机基础上降低15%吨数。
二.根据注塑机大小来选择机型规格：机型选择原则为：1.模具的宽和高与注塑机哥林柱之间的宽和高相适应；2.模具的厚度应在注塑机的最大和最小容模量之间；3.塑件取出宽度与注塑机开模行程相适应。
三.根据注塑机的射胶量来选择机型规格：模具啤塑时的每啤重量（包括水口重量）×（1+25%）所得的值与注塑的最大射胶量比较，计算出的每啤重量应不大于注塑机的最大射胶量。
注塑机机型选择应根据以上三种条件来决定最佳机型。
即最合适的机型应满足以上三个条件，举例说明如下：B118毛刷体：材料：PP+30%GF，壁厚为3mm，单位压力取4T/in2，每啤重量501g制品投影面积：" ×" ×2 = 44.03 in2需锁模力= 44.03 in2×4T/in2= 176T水口投影面积：" ×" = 4.34 in2需锁模力= 4.34 in2×4T/in2= 17T所需锁模力= 176T+17T = 193T根据所需锁模力选择机型为200—300T机。
每啤重量计算值= 501×（1+25%）= 626g根据每啤重量计算选择机型最小为250T机，（200T机最大射胶量489g，达不到制品要求）根据模具外形尺寸（400×600×491）选择机型为200—300T机。
综合以上三条，200T机虽然锁模力和机型大小都符合要求，但射胶量达不到制品重量要求，对模具啤塑有影响，故应选择机型规格为250—300T机。
注塑机规格选择标准
注塑机规格选择标准 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】注塑机规格选择标准怎样对注塑模具选择合适的注塑机，机型的选择标准规则如下：一.根据模具所需锁模力来选择机型规格：1.按“最佳锁模力参数计算”方法计算模具所需锁模力；2.计算的锁模力为选择机型的下限值，选择机型应有一个相对范围；3.机型吨位的相对幅度范围为：以上机型范围为宝源机选择方案，例如：计算锁模力为115T，选择机型为125—180T注塑机为合格。
进口机可在宝源机基础上降低15%吨数。
二.根据注塑机大小来选择机型规格：机型选择原则为：1.模具的宽和高与注塑机哥林柱之间的宽和高相适应；2.模具的厚度应在注塑机的最大和最小容模量之间；3.塑件取出宽度与注塑机开模行程相适应。
三.根据注塑机的射胶量来选择机型规格：模具啤塑时的每啤重量（包括水口重量）×（1+25%）所得的值与注塑的最大射胶量比较，计算出的每啤重量应不大于注塑机的最大射胶量。
注塑机机型选择应根据以上三种条件来决定最佳机型。
即最合适的机型应满足以上三个条件，举例说明如下：B118毛刷体：材料：PP+30%GF，壁厚为3mm，单位压力取4T/in2，每啤重量501g制品投影面积：" ×" ×2 = 44.03 in2需锁模力 = 44.03 in2×4T/in2= 176T水口投影面积：" ×" = 4.34 in2需锁模力 = 4.34 in2×4T/in2= 17T所需锁模力 = 176T+17T = 193T根据所需锁模力选择机型为200—300T机。
每啤重量计算值 = 501×（1+25%）= 626g根据每啤重量计算选择机型最小为250T机，（200T机最大射胶量489g，达不到制品要求）根据模具外形尺寸（400×600×491）选择机型为200—300T机。
各规格注塑机技术参数
各规格注塑机技术参数注塑机是一种用于制造塑料制品的机械设备，主要通过将熔融塑料注入模具中，然后冷却硬化成型，最后取出成品。
不同型号和规格的注塑机具有不同的技术参数，下面将介绍一些常见的注塑机技术参数。
第一个重要的参数是注射容量（注射量），它表示每次注射到模具中的塑料量，单位通常是克（g）或立方厘米（cm³）。
注射容量是根据注射缸和螺杆的直径和行程来计算的，决定了每个周期注塑的质量。
然后是射出压力，它表示材料被注入模具时所需的压力。
通常用千帕（KPa）或兆帕（MPa）来表示。
射出压力取决于注射容量和注射速度，因此注射容量和射出压力之间有一定的关联。
接下来是射出速度，它表示注射材料进入模具的速度。
射出速度是由液压系统控制的，通常用毫米/秒（mm/s）来表示。
射出速度是根据注射时间和注塑机的射出行程来计算的。
注塑机的闭模力也是一个重要的技术参数。
闭模力表示模具在注射材料时需要施加的力量，单位通常是吨（T）。
闭模力的大小取决于模具大小和复杂性，以及注射材料的特性。
另一个重要的参数是射出时间，它表示注射材料进入模具所需的时间。
射出时间是根据射出速度和注射容量来计算的，通常用秒（s）来表示。
接下来是保压时间，它表示注塑材料在模具中保持压力的时间。
保压时间取决于材料的特性和模具的要求，通常用秒（s）来表示。
注塑机的开模力也是一个重要的技术参数。
开模力表示打开模具时所需的力量，单位通常是吨（T）。
开模力的大小取决于模具大小和复杂性。
最后一个重要的参数是机器尺寸，包括注塑机的长度、宽度、高度和重量。
机器尺寸是根据每个型号的注塑机的设计和要求来确定的。
总之，注塑机的技术参数包括注射容量、射出压力、射出速度、闭模力、射出时间、保压时间、开模力和机器尺寸等。
不同的注塑机具有不同的技术参数，根据实际生产需求选择适合的注塑机是非常重要的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
注塑机规格选择标准
怎样对注塑模具选择合适的注塑机，机型的选择标准规则如下：
一.根据模具所需锁模力来选择机型规格：
1.按“最佳锁模力参数计算”方法计算模具所需锁模力；
计算的锁模力为选择机型的下限值，选择机型应有一个相对范围；
机型吨位的相对幅度范围为：
以上机型范围为宝源机选择方案，例如：计算锁模力为115T，选择机型为125—180T注塑机为合格。
进口机可在宝源机基础上降低15%吨数。
根据注塑机大小来选择机型规格：
机型选择原则为：
模具的宽和高与注塑机哥林柱之间的宽和高相适应；
模具的厚度应在注塑机的最大和最小容模量之间；
塑件取出宽度与注塑机开模行程相适应。
根据注塑机的射胶量来选择机型规格：
模具啤塑时的每啤重量（包括水口重量）×（1+25%）所得的值与注塑的最大射胶量比较，计算出的每啤重量应不大于注塑机的最大射胶量。
注塑机机型选择应根据以上三种条件来决定最佳机型。
即最合适的机型应满足以上三个条件，举例说明如下：
B118毛刷体：材料：PP+30%GF，壁厚为3mm，单位压力取4T/in²，每啤重量501g
制品投影面积：" ×" ×2 = 44.03 in²
需锁模力= 44.03 in²×4T/in²= 176T
水口投影面积：" ×" = 4.34 in²
需锁模力= 4.34 in²×4T/in²= 17T
所需锁模力= 176T+17T = 193T
根据所需锁模力选择机型为200—300T机。
每啤重量计算值= 501×（1+25%）= 626g
根据每啤重量计算选择机型最小为250T机，（200T机最大射胶量489g，达不到制品要求）
根据模具外形尺寸（400×600×491）选择机型为200—300T机。
综合以上三条，200T机虽然锁模力和机型大小都符合要求，但射胶量达不到制品重量要求，对模具啤塑有影响，故应选择机型规格为250—300T机。
最佳锁模力参数计算
计算合适的锁模力按以下方式确定：
一般塑材料锁模力的确定：
一般塑胶
ABS——丙烯睛—丁二烯—苯乙烯共聚物
HIPS——高冲击强度聚苯乙烯（不碎胶）
GPPS——通用聚苯乙烯（硬胶）
PMMA——聚四甲基丙烯酸甲酯（亚加力或有机玻璃）
SAN——苯乙烯—丙烯睛共聚物
PE——聚乙烯（花料或筒料）
PP——聚丙烯（百折胶）
PVC——聚氯乙烯
单位锁模力数据表
：
工程塑胶
POM——聚甲醛（赛钢）
PA——聚酰胺（尼龙）
PC——聚碳酸酯（防弹胶）
PSF——聚砜
PBT——聚对苯二甲酸丁二醇酯
PET
一般塑胶加工程塑胶的共混材料锁模力的确定：
一般塑胶加工程塑胶
PC+ABS——聚碳酸酯情与丙烯睛—丁二烯—苯乙烯共聚物的混合物
PBT+ABS——聚对苯二甲酸丁二醇酯与丙烯睛—丁二烯—苯乙烯共聚物的混合物PSF+ABS——聚砜与丙烯睛—丁二烯—苯乙烯共聚物的混合物
PP+PA——聚丙烯与聚酰胺的混合物。
