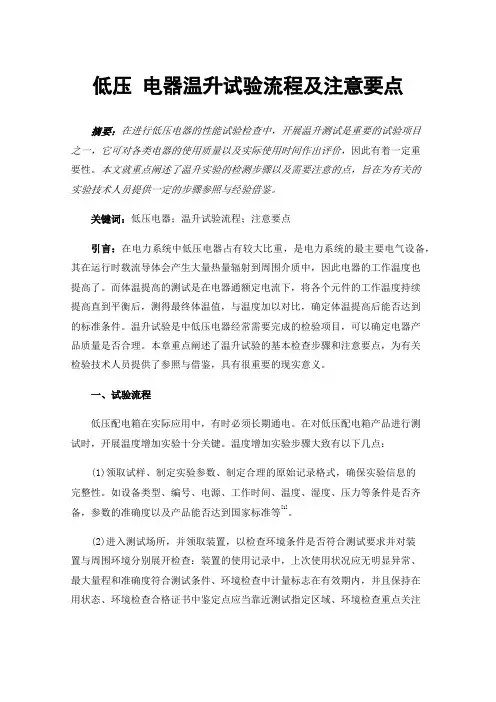

低压电器温升试验流程及注意要点
低压电器温升试验流程及注意要点摘要：在进行低压电器的性能试验检查中，开展温升测试是重要的试验项目之一，它可对各类电器的使用质量以及实际使用时间作出评价，因此有着一定重要性。
本文就重点阐述了温升实验的检测步骤以及需要注意的点，旨在为有关的实验技术人员提供一定的步骤参照与经验借鉴。
关键词：低压电器；温升试验流程；注意要点引言：在电力系统中低压电器占有较大比重，是电力系统的最主要电气设备，其在运行时载流导体会产生大量热量辐射到周围介质中，因此电器的工作温度也提高了。
而体温提高的测试是在电器通额定电流下，将各个元件的工作温度持续提高直到平衡后，测得最终体温值，与温度加以对比，确定体温提高后能否达到的标准条件。
温升试验是中低压电器经常需要完成的检验项目，可以确定电器产品质量是否合理。
本章重点阐述了温升试验的基本检查步骤和注意要点，为有关检验技术人员提供了参照与借鉴，具有很重要的现实意义。
一、试验流程低压配电箱在实际应用中，有时必须长期通电。
在对低压配电箱产品进行测试时，开展温度增加实验十分关键。
温度增加实验步骤大致有以下几点：(1)领取试样、制定实验参数、制定合理的原始记录格式，确保实验信息的完整性。
如设备类型、编号、电源、工作时间、温度、湿度、压力等条件是否齐备，参数的准确度以及产品能否达到国家标准等[1]。
(2)进入测试场所，并领取装置，以检查环境条件是否符合测试要求并对装置与周围环境分别展开检查：装置的使用记录中，上次使用状况应无明显异常、最大量程和准确度符合测试条件、环境检查中计量标志在有效期内，并且保持在用状态、环境检查合格证书中鉴定点应当靠近测试指定区域、环境检查重点关注气温、相对湿度、压力、环境风速、特别关注电子射线、背景电子磁场强度、环境背景噪声强度、环境光照强度等。
(3)试品装配、测试接线，热电偶布置要点检查联接引线的尺寸、外涂覆层、连接处(端子)的平整度，以及髹漆面能否达到规范要求。
热电偶的焊点、隔热层剥开尺寸是否符合规定、焊点前后二轨之间是否有接触点、与热电偶的型式和检测装置是否相符等。
低压电器测试收费标准
第 项适用于装在 系统中的断路器
备注 额定极限短路
额定运行短路分断能力 额定极限短路分断能力 额定短时耐受电流相等的低 压断路器 标准
项号
检测项目 一般工作特性 综合试验 耐湿热性能试验 环境条件的影响 周期 电快速瞬变 脉冲群试验 电压 电流浪涌抗扰度试验 辐射电磁场抗扰性 静电放电抗扰度 射频辐射发射 由谐波引起的非正弦电流抗扰度
检测项目 全项检测费
单位 收费标准
备注
组
组
组
组
组
组
组
组
组
组
注 本表以额定电流为
产品为例
当熔断器与熔断器的支持件同时进行实验时 第 项不另收费
第 项适用于特殊合金材料或特殊结构的产品
十二 产品名称 半导体器件保护用熔断体 标准
项号
检测项目 尺寸 电阻 温升 耗散功率 额定电流 交流分断能力 熔断特性 过载 直流分断能力和熔断特性
组
机械电气寿命
组
低短路电流下的性能
组
脱扣特性
组
耐机械冲击和撞击
组
在
电流下的短路性能
组
运行短路能力试验
组
额定短路能力试验
组
全项检测费
注 本表以额定电流为 极数为 的产品为例 第 项每增加一种材料 全项检测费增加 元 第 项适用于额定短路能力大于 的产品
二 产品名称 低压断路器 额定运行短路分断能力 额定极限短路分断能力 额定短时耐受电流不相等的
检测项目 全项检测费
单位 收费标准
备注
组
组
组
组
组
组
组
组
组
组
组
组
组
注 本表以额定电流为
低压电器交接试验报告
低压电器交接试验报告报告目的：本报告旨在对新安装的低压电器进行交接试验，评估其性能和安全性，并确保设备正常运行。
测试范围：本次交接试验将涵盖以下方面的测试：1.电器设备的标识和符号是否清晰可见；2.电器设备的接地是否牢固可靠；3.电器设备的外观是否完好无损；4.电器设备的电源和配电电缆连接是否正确；5.电器设备的运行状态是否正常；6.电器设备的保护装置是否灵敏可靠；7.电器设备的过载和短路保护是否有效；8.电器设备的绝缘电阻是否达标；9.电器设备的接地电阻是否符合标准；10.电器设备的漏电保护器是否工作正常。
测试流程：1.检查电器设备标识和符号：验证设备上的标识和符号是否清晰可见，并与设备说明书进行对比，确保一致性。
2.检查电器设备接地：检查设备的接地是否牢固可靠，包括设备本体的接地和配电系统的接地。
3.检查电器设备外观：仔细检查设备外观，确保没有明显的损坏和磨损，同时确认设备上的按钮、指示灯等功能齐全。
4.检查电源和配电电缆连接：确认电源和配电电缆与设备连接正确，没有松动或接触不良的情况。
5.检查设备运行状态：启动设备，观察设备是否正常运行，并检查设备的噪声和振动情况。
6.检查保护装置：通过触发设备的保护装置，检验其是否灵敏可靠，例如过载保护、短路保护等。
7.检查过载和短路保护：通过对设备进行过载和短路测试，验证过载和短路保护装置是否能正常断电并保护设备。
8.检查绝缘电阻：使用绝缘电阻测试仪对设备进行绝缘电阻测试，确保绝缘电阻符合标准要求。
9.检查接地电阻：使用接地电阻测试仪对设备的接地电阻进行测试，确认接地电阻是否在标准范围内。
10.检查漏电保护器：使用漏电保护装置测试仪对设备进行漏电保护器测试，确保漏电保护器能够正常工作。
实施结果：经过以上测试，对低压电器的交接试验结果如下：1.电器设备标识和符号清晰可见，并与设备说明书一致。
2.电器设备的接地牢固可靠。
3.电器设备外观完好无损。
4.电源和配电电缆连接正确，没有松动或接触不良现象。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
低压电器试验项目及标准：
1. 测量低压电器及连同所接电缆及二次回路的绝缘电阻（绝缘值为：不应小于1MΩ，在
比较潮湿的地方，不可小于0.5MΩ）。
2. 电压线圈动作值校验：（线圈的吸合电压不应大于额定电压的85%，释放电压不应小于
5%，短时工作的合闸线圈应在额定电压的85%～110%范围内，分励线圈应在额定电压
的75%～110%范围内均能可靠工作。
）
3. 低压电器动作情况检查（对采用电动机传动方式操作的电器，除产品另有
规定外，当电压在额定电压85%～110%范围内，电气应可靠工作）
4. 低压电器采用的脱扣的整定（各类过电流脱扣器，失压和分励脱扣器延时装置等，应按
使用要求进行整定，其整定值误差不得超过产品技术条件的规定。
）
5. 低压电器连同所连接电缆及二次回路的交流耐压试验（应符合下述规定，试验电压为
1000V,当回路的绝缘电阻值在10MΩ以上时，可采用250V光欧表代替，试验持续时间
为1min。
）
6. 母线（母排）验收时进行下列检查：
6.1母线（母排）配制及安装架应符合设计要求，且连接正确，螺栓紧固，接触可靠，
相
间及对地电气距离符合要求。
6.2油漆应完好，相色正确，接地良好。
6.3母线表面应光洁平整，不应有裂纩折皱，夹杂物及变形，扭曲现象。
6.4母线与母线，母线与分支线，母线与电器接线端子搭接时，其搭接面的处理应符合下
列规定：
铜与铜：室外高温且潮湿或对母线有腐蚀气体的室内，必须搪锡，在干燥的室内
可直接连接。
6.5母线相序排列，当设计无规定时，应符合下列规定：
⑴上、下布置的交流母线，由上到下排列为A、B、C相，直流母线正极在上，负极
在下。
⑵水平布置的交流母线，由盘后向盘面排列为A、B、C相，直流母线正极在后，负
极在前。
⑶引下线的交流母线，由左至右排列为A、B、C相，直流母线正极在左，负极在右。
6.6母线涂漆的颜色应符合下列规定：
三相交流母线，A相为黄色，B相为绿色，C相为红色。
单相交流母线与引出颜
色相同。
6.7设计变更部分的实际施工图。
6.8 制造商提供的产品说明书，试验记录，合格证件，安装图纸等技术文件。
6.9 电气试验记录。
6.10备品备件清单。
7. 电缆验收时应按下列要求进行检查：
7.1电缆规格应符合规定，排列整齐，无机械损伤，标志牌应装设齐全、正确、清晰。
7.2电缆终端、电缆接头及充油电缆的供油系统应安装牢固。
7.3接地应良好。
7.4电缆终端的相色应正确，电缆支架等的金属部件，防腐层杂物，应完好。
7.5电缆沟内应无杂物，盖板齐全，照明通风，排水等设施应符合设计。
7.6防火措施应符合设计，且施工质量合格。
7.7设计资料图纸，电缆清册变更设计的证明文件和竣工图。
7.8制造商提供的产品说明书，试验记录（出厂试验），合格证件及安装图纸等技术文件。
电缆线路的原始记录：电缆的型号、规格及其实际敷设总长度及分段长度，电缆终端
和接头的型式及安装日期。
8.接地设置验收时应按下列要求进行检查：
8.1整个接地网外露部分的连接可靠，接地线规格正确，防腐层完好，标志齐全明显。
避雷针（带）的安装位置及高度符合设计要求。
8.2供连接临时接地用的连接板的数量和位置符合设计要求。
8.3工频接地电阻值及设计要求的其它测试参数符合设计规定,雨后不应立即测量接地电
阻。
8.4实际施工的竣工图。
8.5变更设计的证明文件。
8.6安装技术记录。
8.7测试记录。
9成套配电.盘、柜及二次接线系统应按下列要求进行检查：
9.1竣工图，设计变更文件。
9.2制造厂提供的产品说明书，调试大纲，试验方法，试验记录，合格证明文件及安装图
纸等技术文件。
9.3根据合同提供的备品备件清单。
9.4安装技术记录。
9.5调整、试验记录。
9.6绝缘测试报告。
