活性炭箱说明书
活性炭吸附装置的操作说明书
活性炭吸附装置的操作说明书操作说明书：活性炭吸附装置XXX提供的活性炭吸附装置是一种高效的清理空气的设备。
为了保证设备的正常运行，以下是定期保养与维护的操作说明：1.在设备工作运行过程中，绝对禁止打开检修门。
如需检修，应关闭风机后进行。
2.设备使用一个月后，应检查设备内部和外部。
2.1 检查设备外部是否有损伤或破裂。
如有，应及时修正。
2.2 检查活性炭支撑体是否有破裂或损坏。
如有，应及时修正。
2.3 检查活性炭棉是否被漆雾堵塞。
如是，应更换。
2.4 检查设备门螺丝是否松脱。
如有，需及时修正。
3.不可用水冲洗设备内部。
4.非工程技术人员，请勿自行改装，以免发生不能正常工作。
5.每三个月更换一次活性炭。
以下是活性炭使用注意事项：1.运输与装卸：活性炭在运输过程中，不得用铁钩拖拽。
应防止与坚硬物质混装，不可强烈振动、磨擦、踩、砸，严禁抛掷。
应轻装轻卸，以减少炭粒破碎，影响使用。
2.储存：应储存于阴凉干燥处，防止内外包装袋破裂。
防止受潮和吸附空气中其它物质，影响使用效果。
严禁与有毒有害气体或易挥发物质混放。
存放要远离污染源。
3.严禁水浸：活性炭属于多孔性吸附类物质。
在运输、储存和使用过程中，都要绝对防止水浸。
因水浸后，水填充了活性孔隙，减少了活性炭比表面与气体的直接接触，严重影响使用效果。
4.防止焦油类物质：在使用过程中，应禁止焦油类粘稠物质进入活性炭床。
以免堵塞活性炭孔隙或遮盖了活性炭展开表面，使气体不能与活性炭展开表面接触，失去应用效果。
如气体中含有此类物质，应在气体进入活性炭床前进行清除（最好有除焦设备）以达到好的应用效果。
5.防火：活性炭在储存或运输时，防止与火源直接接触，以防着火。
活性炭再生时避免进氧并再生彻底，再生后必须用蒸气冷却降至800℃以下，否则温度高，遇氧，活性炭自燃。
6.装填：装填时应先筛去因搬运产生的碎粒与粉尘。
然后层层均匀紧密铺开，不得随意堆放，以免装填不均，最终造成气体偏流，影响使用效果。
p70f20cn3p-q1(w0)使用说明书
p70f20cn3p-q1(w0)使用说明书
光氧活性炭一体机使用说明书
一：UV光解活性炭吸附一体机简介
UV光解活性炭一体机结合了UV光解氧化技术和活性炭吸附，相比分开的两种设备，净化效率更高，成本降低，可以处理多种有机废气和恶臭废气，如：醇类、醛类、苯类、氨气等等有机废气和恶臭废气。
利用活性炭吸附作用去除异味，使排出的气体异味大大降低，处理后的气体达到国家环保标准，从而使周边地区达到同一个清新环境。
活性炭吸附箱经常用于大风量低浓度的有机废气处理；活性炭吸附剂可处理净化多种净化有机和无机污染物混合类有机废气、酸性废气、碱性废气。
UV光氧活性炭一体机结合了UV光解氧化技术和活性炭吸附，相比分开的两种设备，净化效率更高，成本降低，可以处理多种有机废气和恶臭废气，如：醇类、醛类、苯类、氨气等等有机废气和恶臭废气。
该设备的技术原理是结合了紫外线光解氧化技术和活性炭吸附技术的综合体。
在与两个单独的废气设备相比，它具有更高的废气净化效率和更低的综合成本，并且可以处理各种有机废气和恶臭废气，活性炭光氧一体机的作用原理是利用臭氧UV紫外线光束分解空气中的氧分子产生游离氧，即活性氧，因为游离氧所携带正负电子不平衡所以与氧分子结合，进而产生臭氧。
由于臭氧对有机物
具有的氧化作用，并对恶臭气体及其它刺激性异味气体有很强的去除效果。

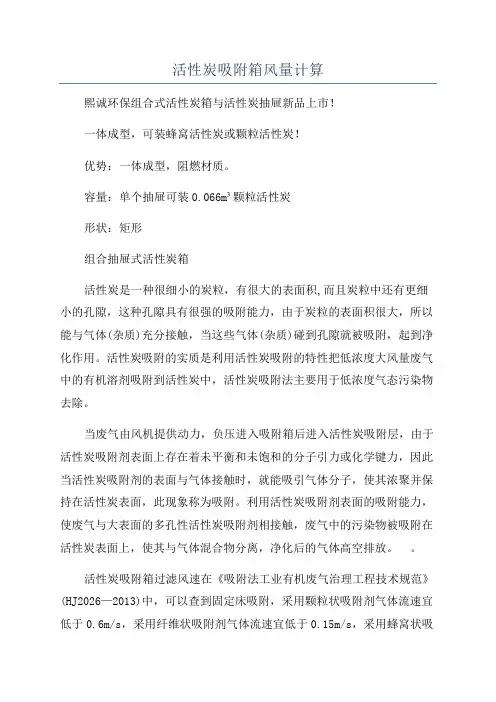

活性炭吸附箱风量计算
活性炭吸附箱风量计算熙诚环保组合式活性炭箱与活性炭抽屉新品上市！一体成型，可装蜂窝活性炭或颗粒活性炭！优势：一体成型，阻燃材质。
容量：单个抽屉可装0.066m³颗粒活性炭形状：矩形组合抽屉式活性炭箱活性炭是一种很细小的炭粒，有很大的表面积,而且炭粒中还有更细小的孔隙，这种孔隙具有很强的吸附能力，由于炭粒的表面积很大，所以能与气体(杂质)充分接触，当这些气体(杂质)碰到孔隙就被吸附，起到净化作用。
活性炭吸附的实质是利用活性炭吸附的特性把低浓度大风量废气中的有机溶剂吸附到活性炭中，活性炭吸附法主要用于低浓度气态污染物去除。
当废气由风机提供动力，负压进入吸附箱后进入活性炭吸附层，由于活性炭吸附剂表面上存在着未平衡和未饱和的分子引力或化学键力，因此当活性炭吸附剂的表面与气体接触时，就能吸引气体分子，使其浓聚并保持在活性炭表面，此现象称为吸附。
利用活性炭吸附剂表面的吸附能力，使废气与大表面的多孔性活性炭吸附剂相接触，废气中的污染物被吸附在活性炭表面上，使其与气体混合物分离，净化后的气体高空排放。
活性炭吸附箱过滤风速在《吸附法工业有机废气治理工程技术规范》(HJ2026—2013)中，可以查到固定床吸附，采用颗粒状吸附剂气体流速宜低于0.6m/s，采用纤维状吸附剂气体流速宜低于0.15m/s，采用蜂窝状吸附剂气体流速宜低于1.2m/s，过滤面积即可根据处理风量和过滤风速计算得出。
而活性炭吸附箱风量计算公式：Q（处理风量）=L（活性炭箱长度）×W（活性炭箱宽度）×V（气体流速）×3600.熙诚环保活性炭吸附箱主要用于大风量低浓度的有机废气处理；活性炭吸附剂可处理净化多种有机和无机污染物：苯类、酮类、醇类、醚类、烷类及其混合类有机废气、酸性废气、碱性废气；主要用于制药、冶炼、化工、机械、电子、电器、涂装、制鞋、橡胶、塑料、印刷等行业除臭和各种工业生产车间产生的有害废气的净化处理。
有机废气活性碳箱操作手册-
废气处理设备操作手册仕净环保设备(苏州)有限公司S H I J I N G E N V I R O N M E N T A L F A C I L I T Y(S U Z H O U)C O.,L T D.公司地址：江苏省苏州相城区太平镇黎明工业区电话：0512-********传真：0512-******** E-Mail：sjef@联系人：赵晓武一、废气处理简介有机废气是存在于多种行业的重要污染物,治理方法有:冷凝法、直接燃烧法、催化燃烧法、活性炭吸附法、吸收液吸收法等,我企业研制并生活性炭吸净化效率高(95%以上)易再生,设备占地面积小、耐高温,便于维修,附属设备小,无二次污染,特别适用于大风量低浓度净化处理。
一、结构及工作原理活性炭塔+净化器初效、分流多孔板、活性炭过滤层组成,过滤层厚度为150-100mm,有机废气从进风段进入箱体,经由活性碳吸附净化,净化后的空气由通风机排入大气,饱合后的活性碳取出再生（由我司负责更换及回收）。
三、运转操作及维护（一）活性炭塔系统启动运转的前检查事项：1.先熟悉系统各设备的组成及其功用。
2.检查电源及各炭箱颗粒层的装填是否充足。
3.检查初效过滤安装位置是否准确。
4.检查风管上的阀门，是否在打开的位置。
5.检查活性炭塔内部是否有垃圾或其它污染物，并加以清除。
6.检查各保养门，控制开关是否正常。
（二）活性炭箱系统启动运转步骤：1.开启风机（FAN）电源，使风机在正常情况下运转。
（三）活性炭塔系统启动运转后的前检视事项：1.检视风机是否正常运转。
2.检视各过滤层否正常无漏颗粒。
3.检视运转的出口阀是否正常。
4.检视差压计数据情况并记录（四）活性炭塔系统停机后再启动前应检查注意事项1.检查为何停机的原因，排除停机的原因，并改进的。
2.请参阅第一项，活性炭塔系统启动运转前检查事项，并按步骤逐项检查的。
更换方法：由下方排放口打开全部清理完进行清洗；然后锁紧下方排放口，再由上方把活性碳倾倒下去只到完全填满为准。

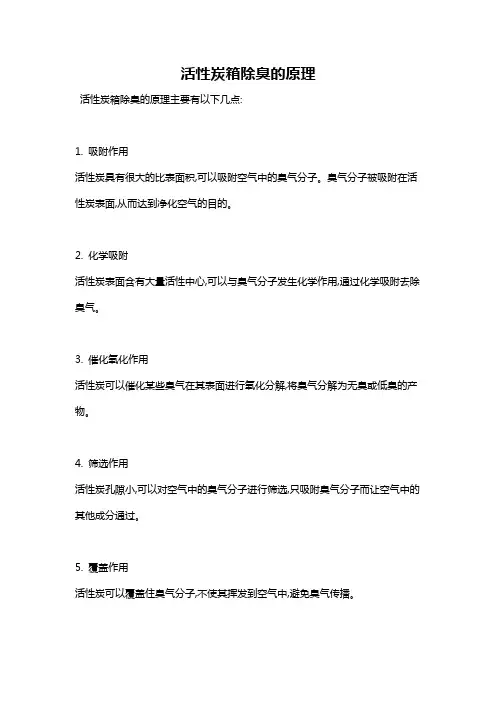

活性炭箱除臭的原理
活性炭箱除臭的原理
活性炭箱除臭的原理主要有以下几点:
1. 吸附作用
活性炭具有很大的比表面积,可以吸附空气中的臭气分子。
臭气分子被吸附在活性炭表面,从而达到净化空气的目的。
2. 化学吸附
活性炭表面含有大量活性中心,可以与臭气分子发生化学作用,通过化学吸附去除臭气。
3. 催化氧化作用
活性炭可以催化某些臭气在其表面进行氧化分解,将臭气分解为无臭或低臭的产物。
4. 筛选作用
活性炭孔隙小,可以对空气中的臭气分子进行筛选,只吸附臭气分子而让空气中的其他成分通过。
5. 覆盖作用
活性炭可以覆盖住臭气分子,不使其挥发到空气中,避免臭气传播。
6. 阻隔作用
活性炭对空气流通性差,可以增加空气流经活性炭箱的阻力,降低臭气扩散速度。
综合这些原理,活性炭箱可以有效吸收、分解和隔绝臭气,从而达到净化空气的目的。
活性炭吸附箱使用操作说明书
尊敬的用户朋友:您好！感谢您采购活性炭吸附箱设备，相信这一环保产品会给您的公司带来巨大的经济效益。
在使用本产品前请您认真阅读产品使用说明书，并妥善保管。
因违反本手册中的安全事项及说明事项而导致的事故，本公司不承担任何责任。
未经本公司事先书面许可，任何单位和个人不得以任何形式或理由摘抄、复制、修复或翻印本使用说明书的全部或部分内容，也不得以任何形式传播。
本操作说明书仅为用户使用参考，不构成对产品功能和性能的担保或承诺。
因产品升级或其他原因，本使用说明书内容会有所变更。
当本使用说明书与产品不符时，以产品实物为准。
本产品非专业维修人员，不得擅自维修和换件，以免发生危险。
注意注用干净、柔软的棉布对整机进行清洁维护禁止用硬物划刻、敲打、撞击或用各种研磨类物品摩擦机壳，本产品在安放使用时应避免受到水滴、水溅。
警告注意一、活性炭吸附箱设备说明1-进气口，2-出气口，3-装炭口，4-卸炭口，5-热电偶，6-喷淋口，7-排水口活性炭吸附箱外形尺寸：3700×2000×2000（mm）数量：一台活性炭箱上配有热电偶，与电磁阀相连，当活性炭因为吸附温度升至大于65℃时，电磁阀打开，对活性炭层喷淋降温，当温度降至小于60℃，喷淋停止。
二、操作步骤1.准备工作1)开机前必须认真检查水、电、风管路和阀门是否正常；2)检查风机的润滑和冷却液是否正常，检查防火阀和其他阀门是否正常，即是否可以正常开启和关闭；3)检查温度计是否正常，控温点设置是否正确；4)接通电源，开启空气开关。
2.启动引风机1)开启风机电源，使风机启动运转；2)检查和记录引风机启动电流变化，至进入正常状态。
3.吸附净化过程1)观察并记录温度显示数据，确认是否为正常状态；2)开启活性炭净化装置降温喷水管路的手动球阀；3)观察并记录活性炭净化装置的各点温度，六十分钟记录一次；4.停机1)废气发生源停止工作十分钟后，关闭引风机；2)关闭主电源空气开关；3)检查水、电、风的管路和阀门是否处于正常状态并记录。
活性炭吸附箱操作规程
活性炭吸附箱操作规程
操作规程：活性炭吸附箱
工艺流程：
烤花烟气通过集气罩和风管进入轴流风机，然后进入活性炭吸附箱，最后通过烟囱排放。
操作规程：
1.检查
检查各个阀门开关是否正常，活性炭是否需要更换，风机接地线是否正常。
如果一切正常，合上风机电源开关。
如果有异常，进行手动电气调整和机械设备维修，确保正常后才能开机运行。
2.开机
在设备正常的情况下启动风机，并在环保设备运行记录本上做好运行记录。
3.关机
为确保处理效果和人员安全，在生产线停机五分钟后才能关闭环保处理设施。
关闭设备后应在记录本上做好运行记录。
日常维护注意事项：
1.检查电源箱是否正常。
2.风机
1) 检查风机运行是否正常，是否有异响。
2) 检查风机润滑机油是否正常，如缺少应及时补充。
3) 检查风机接地线和皮带是否松动或损坏，如有异常，
应及时更换或调整电机位置。
3.活性炭箱维护
1) 每个月左右打开活性炭箱进行检查，清理风管和网格
是否有灰尘堵塞。
2) 检查箱体密封条是否完整，如有损坏及时更换或修补。
3) 活性炭是消耗品，根据厂区实际情况，更换周期为3
到4个月一次。
更换出的活性炭属于危险废物，按照危险废物管理规范进行管理工作。
活性炭使用说明
活性炭环保箱一、箱简介活性炭是一种很细小的炭粒,有很大的表面积,而且炭粒中还有更细小的孔——毛细管.这种毛细管具有很强的吸附能力,由于炭粒的表面积很大,所以能与气体杂质充分接触,当这些气体杂质碰到毛细管就被吸附,起净化作用;活性炭吸附的实质是利用活性炭吸附的特性把低浓度大风量废气中的有机溶剂吸附到活性炭中;活性炭吸附法主要用于低浓度气态污染物的脱除;二、活性炭吸附箱原理当废气由风机提供动力,负压进入吸附箱后进入活性炭吸附层,由于活性炭吸附剂表面上存在着未平衡和未饱和的分子引力或化学键力,因此当活性炭吸附剂的表面与气体接触时,就能吸引气体分子,使其浓聚并保持在活性炭表面,此现象称为吸附;利用活性炭吸附剂表面的吸附能力,使废气与大表面的多孔性活性炭吸附剂相接触,废气中的污染物被吸附在活性炭表面上,使其与气体混合物分离,净化后的气体高空排放;活性炭环保箱是一种干式,由箱体和填装在箱体内的吸附单元组成;三、活性炭环保箱的使用范围活性炭环保箱主要用于大风量低浓度的;活性炭吸附剂可处理净化多种有机和无机污染物：苯类、酮类、醇类、醚类、烷类及其混合类有机废气、酸性废气、碱性废气;主要用于制药、冶炼、化工、机械、电子、电器、涂装、制鞋、橡胶、塑料、印刷及环保脱硫、除臭和各种工业生产车间产生的有害废气的净化处理;四、性能特点1、吸附效率高,能力强;2、能够同时处理多种混合有机废气;净化效率≥95%;3、设备构造紧凑,占地面积小,维护管理简单,运转成本低廉;4、采用自动化控制运转设计,操作简易、安全;5、全密闭型,室内外皆可使用;保养及维护：为使光氧、喷淋塔、活性炭环保箱使用及处理效果达到最佳,使用寿命更长,需注意以下几点：1、光氧箱、活性炭环保箱、排风风、电控箱需搭建防雨棚,以防雨淋造成漏电;2、使用设备需先检查电源是否正常（1）开启光氧开关（2）开启风机开关3、喷淋塔：要保证水池水面漫过水泵,水面不得有杂物,防止堵塞水泵及喷淋头,水池废水要定期更换每天工作8-10小时,20-30天；4、环保箱三层过滤一层纸箱过滤,二层玻璃纤维棉过滤,三层活性炭过滤1过滤纸箱要保证通风、通电,以防堵塞,需定期更换;每天工作8小时,40-50天；2玻璃纤维棉为保证通风,需定期更换;每天工作8小时,40-50天；3活性炭及活性炭蜂箱为保证漆雾处理率,需定期更换;每天工作8小时,80-100天；4为保证设备使用寿命更长,处理效果更佳,望用户按说明书使用,以免造成损坏;。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
湖北长辉超然科技有限公司活
性
炭
除
味
箱
使
用
说
明
书
尊敬的用户
感谢你使用本公司生产的活性炭除味器，在你使用前请详细阅读该使为用户提充分发挥该产品的功能。
以便正确使用本公司的产品，用说明书，
供更好的服务。
请妥善保存使用说明书。
以备日后查阅。
因使用不当造成的。
人身和财产损失以及影响使用效果等本公司不承担任何责任
目录
产品概述
工作原理
工艺流程
组成部分
注意事项
安装维护
维护保养
故障排除．
·产品概述
活性炭除味箱又名活性炭过滤器，其主要应用于有机废
气的处理，活性炭具有很细小的孔——毛细管，并有超强的吸附能力，活性炭表面积很大且能与气体充分接触并被毛细管所吸附。
利用活性炭吸附作用除去异味，从而达到净化空气的效果。
活性炭箱主要是吸附器，内含穿孔板、活性炭吸附层等部件。
本装置采用不锈钢板制作而成。
（亦可采用A3碳钢、镀锌钢板、不锈钢等其他材质）本装置具有节省动力。
操作维护方便等优点：本装置适用于家具、木业、五金建材、医药化工等行业的有机废气处理。
．
·工作原理
有机废气经收集后，在风机负压作用下进入活性炭吸附器。
活性炭吸附是利用活性炭的多孔性，在吸引力的原理而开发的。
由于固体表面上存在着未平衡饱和的分子力或化学键力，因此当此固体表面与气体接触时，就能吸引气体分子，使其浓集并保持在固体表面。
这种现象就是吸附现象。
本工艺所采用的活性炭吸附法就是利用固体表面的这种性质，当废气与表面的多孔性活性炭接触，废气中的污染物吸附在活性炭固体表面，从而与气体混合物分离，达到净化的目的。
．
·工艺流程
工艺流程如下:
风管活性炭吸附箱有机废气
达标排放风机光解等离子空气净化器．
·组成部分
活性炭除味箱：活性炭吸附是利用活性炭的多孔性。
并根据吸附力的
原理上而开发的。
由于固体表面上存在着未平衡饱和的分子力或化学键力，因此当此固体表面与气体接触时，就能吸引气体分子，使其浓集并保持在固体表面，这种现象就是吸附现象，本工艺所采用的活性炭吸附法就是利用固体表面的这种性质，当废弃与大表面的多孔性活性炭相接触。
废气中的污染物被吸附在活性炭固体表面，从而与气体混合物分离，达到净化的目的及国家的环保标准。
该产品具有无二次污染，产品结构独特净化效率高，纯物理原理不消耗能源，是真正的环保产品．
·安装与维护：
1.种本产品安装时要确保进出风顺畅，设备进出风口需安装变径。
2.本产品不需供电。
3.本产品需要定期更换活性炭，周期一般为半年至一年，视自己使用情况而定。
．
·注意事项
（1）只有在风机设备完全正常的情况下方可运转。
（2）在正常的运转中，活性炭吸附成套装置各活动门必须紧扣。
（3）如风机设备在检查后开动时，则必须注意风机各部位是否正常。
（4）定期更换活性炭，饱和的活性炭吸附效率降低，应定期从抽屉中卸出，重新装上的活性炭。
更换周期要根据实际情况确定。
（5）定期检查风机是否正常，防止风机承温度过高而损坏。
（6）为确保人生安全，在活性炭吸附成套装置内作业时必须在停止时进行。
（7）在设备运转过程中，如发现不正常情况时应立即检查，若是小故障应及时查明原因并设法消除。
．
·维护保养
1、活性炭箱装料抽屉用于对活性炭的取样检查。
2、定期对整个系统进行观察，确认活性炭层工作正常。
3、定期检查门密封情况、电机和设备等功能进行详细检查。
4、定期从每个活性炭层中抽取活性炭进行检查，检查活性炭有无堵塞，是否已经饱和。
5、定期对活性炭箱、风机及其线路进行绝缘电阻检查，方法是用500v兆欧表面热电器的出线端对地（电箱体的接地端）测量绝缘电阻。
，若低于兆欧，因查出原因，排除故障，恢复正常。
兆欧。
2每年对风机进行保养维护，电机的绝缘电阻值应大于、6．·故障排除
1、定期对活性炭箱检查，查看有无积灰，水汽。
一旦有上述情况发生，就说明箱体有破损或操作条件不对。
2、活性炭箱状况：活性炭箱内的水汽现象，像小水滴，是水汽或热气中的酸的冷凝或从外而渗漏进来的的。
水气问题因为操作温度较低而造成热烟气的冷凝而导致的，如果水汽是因为渗漏的原因。
最好的堵漏方法是先清理，而以坏氧或硅酮密封胶，可以用密封焊的方式堵漏。
3、检修门的渗漏一般是因为门的不正确紧固或密封垫问题。
正确紧固检查门，更换老化、变形的密封垫以解决检查门的渗漏。
故障现象产生原因排除方法
1. 风机剧烈振动风机轴与电机轴不同心，皮带与轮1.调整轴承水平
槽错位。
2.重新固定螺铨
2.机壳、轴承座与支架等连接螺丝松动
电机电流量过大1.电机输入电压低 1.调整电压
2. 检修轴承轴承剧烈振动的影响和温度过高2. 活性炭层颗粒较多，风阻较大风机处理量减小清理颗粒物。
