电力系统继电保护第一章习题和答案
电力系统继电保护课后习题解析答案(全) -
电力系统继电保护课后习题答案1 绪论1。
1电力系统如果没有配备完善的继电保护系统,想象一下会出现什么情景？答：现代的电力系统离开完善的继电保护系统是不能运行的。
当电力系统发生故障时,电源至故障点之间的电力设备中将流过很大的短路电流，若没有完善的继电保护系统将故障快速切除，则会引起故障元件和流过故障电流的其他电气设备的损坏；当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡，可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡.如果电力系统没有配备完善的继电保护系统，则当电力系统出现不正常运行时,不能及时地发出信号通知值班人员进行合理的处理.1.2继电保护装置在电力系统中所起的作用是什么？答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置。
它的作用包括：1.电力系统正常运行时不动作;2.电力系统部正常运行时发报警信号，通知值班人员处理,使电力系统尽快恢复正常运行；3.电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令，将故障部分与电网的其他部分隔离。
1。
3继电保护装置通过哪些主要环节完成预定的保护功能,各环节的作用是什么？答:继电保护装置一般通过测量比较、逻辑判断和执行输出三个部分完成预定的保护功能。
测量比较环节是册来那个被保护电器元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”、“非”、“0”或“1”性质的一组逻辑信号，从而判别保护装置是否应该启动。
逻辑判断环节是根据测量环节输出的逻辑信号,使保护装置按一定的逻辑关系判定故障的类型和范围,最后确定是否应该使断路器跳闸。
执行输出环节是根据逻辑部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作.1.4 依据电力元件正常工作、不正常工作和短路状态下的电气量复制差异，已经构成哪些原理的保护，这些保护单靠保护整定值能求出保护范围内任意点的故障吗?答：利用流过被保护元件电流幅值的增大，构成了过电流保护；利用短路时电压幅值的降低，构成了低电压保护；利用电压幅值的异常升高,构成了过电压保护；利用测量阻抗的降低和阻抗角的变大，构成了低阻抗保护。
电力系统继电保护习题与答案
绪论一、填空题：1、继电保护动作的_________是指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。
2、在继电保护整定计算中，通常要考虑系统的_______、_________两种极端运行方式。
3、电力系统整定计算时不考虑过渡电阻的短路，称为___________短路。
4、输电线路的短路可分为___________、____________两类。
5、短路时总要伴随产生很大的_________，同时使系统中______降低。
6、反应整个被保护元件上的故障，并能以最短的时限有选择地切除故障的保护称为_____。
7、一般来说，按预先整定的输入量动作，并具有电路控制功能的元件称为_________。
8、如继电保护装置误动跳闸，且经远方跳闸装置使对侧断路器跳闸，则只对误动装置进行评价，对装置不予评价。
9、一次设备停电，保护装置及二次回路无工作时，保护装置可，但其跳其他运行断路器的出口连接片。
10、高压电网继电保护的运行整定，是以保证电网的为根本目标的。
11、当主保护或断路器拒动时，由相邻电力设备或相邻线路保护实现后备称之为；主保护拒动时由本设备另一套保护实现后备、断路器拒动时由断路器失灵保护实现后备称之为。
二、选择题：1、继电保护装置是由______组成的。
(A)二次回路各元件；（B）测量元件、逻辑元件、执行元件；（C）包括各种继电器、仪表回路；（D）仪表回路。
2、线路继电保护装置在该线路发生故障时，能迅速将故障部分切除并______。
(A)自动重合闸一次；（B）发出信号；（C）将完好部分继续运行；（D）以上三点均正确。
3、继电器按其结构形式分类，目前主要有______。
(A)测量继电器和辅助继电器；（B）电流型和电压型继电器；（C）电磁型、感应型、整流型和静态型；（D）启动继电器和出口继电器。
4、当系统发生故障时，正确地切断离故障点最近的断路器，是继电保护装置的______的体现。
继电保护课后习题答案
第一章绪论1.什么是故障、异常运行方式和事故？它们之间有什么不同？又有什么联系？故障：危及或影响电力系统运行的安全事故异常运行方式：电力系统中电气元件的正常工作遭到破坏，但没有发生故障的情况事故：指系统或其中一部分的正常工作遭到破坏，并造成对用户少送电或电能质量变坏到不能容许的地步，甚至造成人身伤亡和电气设备损坏等。
不同：联系：故障和不正常运行状态，都可能在电力系统中引起事故。
2.常见故障有哪些类型？故障后果表现在哪些方面？各种型式的短路；雷击、鸟兽跨接电气设备；备制造缺陷；设计和安装错误；检修与维护不当。
后果：大短路电流和电弧，使故障设备损坏；短路电流产生的热和电动力，使设备寿命缩短；电压下降，使用户工作稳定性受到影响，产品质量受到影响；破坏系统并列运行稳定性，产生振荡，甚至使整个系统瓦解。
3.什么是主保护和后备保护？远后备保护和近后备保护有什么区别和特点？主保护: 保护元件内部发生的各种短路故障时，能满足系统稳定及设备安全要求，以最快速度、有选择地切除被保护设备或线路故障的保护。
后备保护：当主保护或断路器拒绝动作时，用以将故障切除的保护。
远后备保护：是指主保护或断路器拒动时，由近电源侧相邻上一级元件的保护实现的后备优点：保护范围大缺点：造成事故扩大；在高压电网中往往不能满足灵敏度的要求近后备保护：是指当主保护拒绝动作时，由本元件的另一套保护来实现的后备，当断路器拒绝动作时，由断路器失灵保护实现后备优点：不造成事故扩大；在高压电网中能满足灵敏度的要求缺点：直流系统故障与主保护同时失去作用时，无法起到“后备”的作用；断路器失灵时无法切除故障，不能起到保护作用4.继电保护的基本任务和基本要求是？继电保护装置的基本任务：（1）故障时，自动、迅速、有选择性切除故障元件，使非故障部分正常运行；（2）不正常运行状态时，发出信号（跳闸或减负荷）。
继电保护装置的基本要求：①选择性②速动性③灵敏性④可靠性5.继电保护基本原理是什么？利用被保护线路或设备故障前后某些突变的物理量为信息量，当突变量达到一定值（整定值）时，起动逻辑控制环节，发出相应的跳闸脉冲或信号。
《继电保护原理》课后答案
电气 F1201——王小辉《继电保护原理》复习资料〔课后习题选〕第一章概述1-1 什么是故障、异常运行方式和事故？电力系统运行中，电气元件发生短路、短线是的状态均视为故障状态；电气元件超出正常允许工作范围，但没有发生故障运行，属于异常运行方式，即不正常工作状态；当电力系统发上故障和不正常运行方式时，假设不及时处理或者处理不当，那末将引起系统事故，事故是指系统整体或者局部的工作遭到破坏，并造成对用户少供电或者电能质量不符合用电标准，甚至造成人身伤亡和电气设备损坏等严重后果。
故障和异常运行方式不可以防止，而事故那末可以防止发生。
1-2 常见故障有哪些类型？故障后果表现在哪些方面？常见鼓掌是各种类型短路，包括相间短路和接地短路。
此外，还有输电路线断线，旋转机电、变压器同一相绕组匝间短路等，以及由以上几种故障组合成复杂的故障。
故障后果会是故障设备损坏或者烧毁；短路电流通过非故障设备产生热效应和力效应，使非故障元件损坏或者算短使用寿命；造成系统中局部地区电压值大幅度下降，破坏电能用户正常工作，影响产品质量，破坏电力系统中各发电厂之间并联运行稳定性，使系统发生震荡，从而使事故扩大，甚至是整个电力系统瓦解。
1-3 什么是住保护、后备保护和辅助保护？远后备保护和近后备保护有什么区别？普通把反响被保护元件严重故障、快速动作于跳闸的保护装置称谓主保护。
在主保护系统失效时起备用作用的保护装置成为后备保护。
当本元件主保护拒动，由本元件另一套保护装置作为后备保护，这种后备保护是在同一安装处实现的，称为近后备保护。
远后备保护对相邻元件保护各种原因的拒动均能起到后备保护作用。
辅助保护是为了补充主保护和后备保护的缺乏而增设的简单保护。
1-4 继电保护装置的人物及其根本要求是什么？继电保护装置的任务：〔1〕自动、迅速、有选择性地将故障元件从电力系统中切除；〔2〕反响电气元件不正常运行情况，并根据不正常运行情况的种类和电气元件维护条件，发出信号。

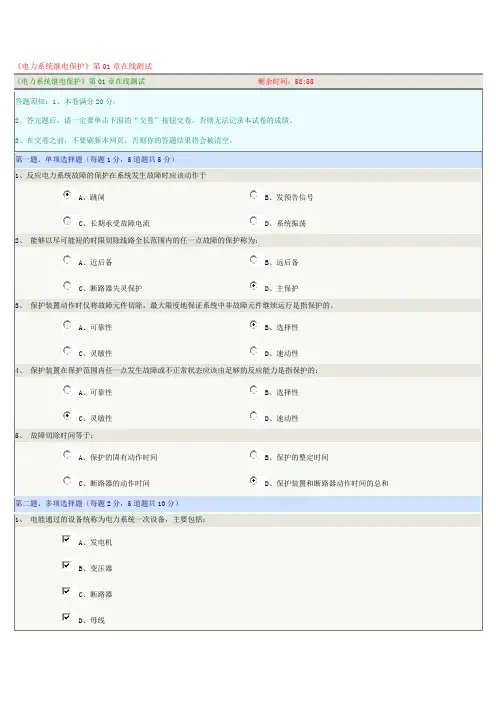

郑大电力系统继电保护在线考试第一章
《电力系统继电保护》第01章在线测试
A B
C D
能够以尽可能短的时限切除线路全长范围内的任一点故障的保护称为：
A B
C D
保护装置动作时仅将故障元件切除，最大限度地保证系统中非故障元件继续运行是指保护的。
A B
C D
保护装置在保护范围内任一点发生故障或不正常状态应该由足够的反应能力是指保护的：
A B
C D
故障切除时间等于：
A B
C D
2、电力系统可能出现的状态包括：
A、正常运行状态
B、不正常运行状态
C、故障状态
D、事故状态
3、电力系统中常见的故障类型包括：
A、三相短路
B、两相短路
C、两相短路接地
D、单相接地
4、电力系统故障后的电气量特征为：
A、电压降低
B、电流增大
C、测量阻抗减小
D、功率的方向发生变化
5、完备的保护配置主要包括：
A、主保护
B、近后备保护
C、远后备保护
D、故障录波
第三题、判断题（每题1分，5道题共5分）
1、当本元件的保护拒动时，由相邻元件的保护动作时，称为远后备保护动作。
正确错误2、系统中出现不正常运行状态时，保护应该动作于发预告信号。
正确错误
正确错误上下级电力元件的保护范围应该交叉重叠。
正确错误电力系统发生故障时的电压降低对用户没有影响。
正确错误。
电力系统继电保护1习题参考答案
噢噢第一章1、继电保护在电力系统中的任务是什么答：（1）自动、迅速、有选择性地将故障元件从电力系统中切除，使故障元件免于继续遭到破坏，保证其他无故障部分迅速恢复正常运行；（2）反应电气元件的不正常运行状态，并根据运行维护条件，而动作于发出信号、减负荷或跳闸。
2、什么是故障、异常运行和事故短路故障有那些类型相间故障和接地故障在故障分量上有何区别对称故障与不对称故障在故障分量上有何区别答：电力系统中电气元件的正常工作遭到破坏，但没有发生故障，这种情况下属于不正常运行状态。
事故，就是指系统或其中一部分的工作遭到破坏，并造成对用户少送电或电能质量变坏到不能容许的地步，甚至造成人身伤亡和电气设备的损坏。
相间故障无零序分量。
对称故障只有正序分量。
3、什么是主保护、后备保护什么是近后备保护、远后备保护在什么情况下依靠近后备保护切除故障在什么情况下依靠远后备保护切除故障答：当本元件的主保护拒绝动作时，由本元件的另一套保护作为后备保护，由于这种后备作用是在主保护安装处实现，因此，称之为近后备保护。
在远处实现对相邻元件的后备保护，称为远后备保护。
4、简述继电保护的基本原理和构成方式。
答：基本原理：1、过电流保护2、低电压保护3、距离保护4、方向保护5、差动原理的保护6、瓦斯保护7、过热保护等。
构成方式：1、测量部分2、逻辑部分3、执行部分5、什么是电力系统继电保护装置答：继电保护装置，就是指能反应电力系统中元件发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种装置。
6、电力系统对继电保护的基本要求是什么答：1、选择性：继电保护动作的选择性是指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。
2、速动性：在发生故障时，力求保护装置能迅速动作切除故障，以提高电力系统并联运行的稳定性，减少用户在电压降低的情况下工作的时间，以及缩小故障元件的损坏程度。
3、灵敏性：继电保护的灵敏性，是指对于其保护范围内发生故障或不正常运行状态的反应能力。
电力系统继电保护原理习题
电力系统继电保护原理习题第一章绪论1、什么是主保护、后备保护？什么是近后备保护、远后备保护？在什么情况下依靠近后备保护切除故障？在什么情况下依靠远后备保护切除故障？答：主保护是一次保护，当发生故障时瞬时动作；后备保护是在主保护不动作时再动作，一般有延时来判断主保护动作与否，它包括近后备和远后备.远后备保护是当主保护或断路器拒动时,由相邻电力设备或线路的保护来实现的后备保护.近后备保护是当主保护拒动时，由本电力设备或线路的另一套保护来实现的后备的保护；当断路器拒动时，由断路器失灵保护来实现后备保护2 、说明对电力系统继电保护有那些基本要求。
答：可靠性（安全性和信赖幸），速动性，灵敏性和选择性。
3、简要说明继电保护装置的一般构成以及各部分的作用.4、针对下图系统，分别在D1、D2、D3点故障时说明按选择性的要求哪些保护应动作跳闸。
第二章电网的电流保护1、分析电流保护中各段如何保证选择性？各段的保护范围如何,与哪些因素有关?2、什么是继电器的返回系数，增量动作继电器、欠量动作继电器的返回系数有什么区别？3、在图示网络中，试分析断路器1DL、4DL和9DL保护的最大和最小运行方式。
4、在图所示网络中,线路AB电源端装有三段式电流保护，线路BC装有二段式电流保护,均采用不完全星形接线方式，系数参数如图所示,线路AB和BC的最大负荷电流分别为2。
3A和2A，线路BC的过电流保护动作时限为3S，负荷自起动系数为1。
试计算：（1)、线路AB和BC各段电流继电器的动作电流和时间继电器的动作时限。
（2)、求出无时限电流速断的保护范围和校验Ⅱ、Ⅲ段的灵敏度。
()5、如图所示，对保护1进行三段式相间电流保护的整定计算。
，,,，，线路阻抗为0.4Ω/km，阻抗角为700，AB线最大负荷电流为170A。
电源阻抗，， ,，电源相电势为,，。
6、如图（a）所示网络中，线路AB装有三段式电流保护，各段保护的接线方式如图（b）所示.已知AB线路末端三相短路时的最大短路电流为1320A，末端三相短路时的最小短路电流为980A；限时电流速断保护的灵敏度为1.32.（a）（b)（1)计算保护1电流速断和限时电流速断保护的定值()（2)说明各段的接线方式，除此之外还有哪些常见接线方式?说明不同接线方式的异同及其特点。
继电保护课后习题答案
第1章习题和思考题1.简述继电保护的定义、任务。
答：定义：泛指继电保护技术和各种继电保护装置构成的继电保护系统，保护电力系统及其元件〔发电机、变压器、输电线路等〕，使之免遭损害，称为继电保护任务：切除故障元件、反映不正常运行状态〔跳闸并发信〕即当电力系统发生故障或异常工况时，在可能实现的最短时间和最小区域内，自动将故障设备从系统中切除，或发出信号由值班人员消除异常工况根源，以减轻或防止设备的损坏和对相邻地区供电的影响。
2.保护的“四性〞指的是什么？具体如何解释？答：是指可靠性、选择性、速动性、灵敏性。
可靠性是指在给定条件下的给定时间间隔内，保护能完成所需功能的概率。
保护的平安性是指在给定条件下的给定时间间隔内，保证不误动的概率。
保护的可信赖性是指在给定条件下的给定时间间隔内，保证不拒动的概率。
选择性是指保护检出电力系统故障区和/或故障相的能力。
即故障时能够尽可能的缩小电力系统被停电的范围，只将故障局部从系统中切除，最大限度的保证系统中无故障局部仍然可以平安运行。
速动性是指保护尽可能快的切除故障的能力。
灵敏性是指保护对于其保护范围内发生故障或者不正常运行状态的反响能力3.继电保护装置一般由哪几局部组成？答：继电保护装置由测量局部、逻辑局部、执行局部组成4.有人说电力系统继电保护就是指电力系统继电保护装置，这种说法对吗？答：这种说法不对。
电力系统继电保护泛指继电保护技术和由各种继电保护装置构成的继电保护系统。
继电保护装置可定义为在电力系统发生故障或不正常工作状态时，动作于断路器跳闸或发出告警信号的一种平安自动装置。
与继电保护相关的技术主要包含涉及继电保护装置本身的原理设计、配置与整定、调试等技术。
继电保护装置本身需要通过电流互感器、电压互感器采集电流量、电压量信息，并与断路器配合，实现跳闸。
因此，继电保护装置本身只是继电保护系统的一个重要组成局部，其它相关设备以及相互之间的联系对于机电保护系统也至关重要。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.1电力系统如果没有配备完善的继电保护系统，想象一下会出现什么情景？
答：现代的电力系统离开完善的继电保护系统是不能运行的。
当电力系统发生故障时，电源至故障点之间的电力设备中将流过很大的短路电流，若没有完善的继电保护系统将故障快速切除，则会引起故障元件和流过故障电流的其他电气设备的损坏；当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡，可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡。
如果电力系统没有配备完善的继电保护系统，则当电力系统出现不正常运行时，不能及时地发出信号通知值班人员进行合理的处理。
1.2继电保护装置在电力系统中所起的作用是什么?
答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括:1.电力系统正常运行时不动作;2.电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3.电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其他部分隔离。
1.3继电保护装置通过哪些主要环节完成预定的保护功能,各环节的作用是什么?
答:继电保护装置一般通过测量比较、逻辑判断和执行输出三个部分完成预定的保护功能。
测量比较环节是册来那个被保护电器元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”、“非”、“0”或“1”性质的一组逻辑信号，从而判别保护装置是否应该启动。
逻辑判断环节是根据测量环节输出的逻辑信号，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸。
执行输出环节是根据逻辑部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。
1.4 依据电力元件正常工作、不正常工作和短路状态下的电气量复制差异，已经构成哪些原理的保护，这些保护单靠保护整定值能求出保护范围内任意点的故障吗？
答：利用流过被保护元件电流幅值的增大，构成了过电流保护;利用短路时电压幅值的降低，构成了低电压保护；利用电压幅值的异常升高，构成了过电压保护；利用测量阻抗的降低和阻抗角的变大，构成了低阻抗保护。
单靠保护增大值不能切除保护范围内任意点的故障，因为当故障发生在本线路末端与下级线路的首端出口时，本线路首端的电气量差别不大。
所以，为了保证本线路短路时能快速切除而下级线路短路时不动作，这种单靠整定值得保护只能保护线路的一部分。
1.5依据电力元件两端电气量在正常工作和短路状态下的差异，可以构成哪些原理的保护？答：利用电力元件两端电流的差别，可以构成电流差动保护；利用电力元件两端电流相位的差别可以构成电流相位差动保护；利两侧功率方向的差别，可以构成纵联方向比较式保护；利用两侧测量阻抗的大小和方向的差别，可以构成纵联距离保护。
1.6 如图1-1所示，线路上装设两组电流互感器，线路保护和母线保护应各接哪组互感器？答：线路保护应接TA1，母线保护应接TA2。
因为母线保护和线路保护的保护区必须重叠，使得任意点的故障都处于保护区内。
母线
线路
TA1TA2
图1-1 电流互感器选用示意图
1.7 结合电力系统分析课程的知识，说明加快继电保护的动作时间，为什么可以提高电力系统的稳定性？
答：由电力系统分析知识可知，故障发生时发电机输出的电磁功率减小二机械功率基本不变，从而使发电机产生加速的不平衡功率。
继电保护的动作时间越快，发电机加速时间越短，功率角摆开幅度就越小，月有利于系统的稳定。
由分析暂态稳定性的等面积理论可知，继电保护的动作速度越快，故障持续的时间就越短，发电机的加速面积就约小，减速面积就越大，发电机失去稳定性的可能性就越小，即稳定性得到了提高。
1.8后备保护的作用是什么？阐述远后备保护和近后备保护的优缺点。
答：后备保护的作用是在主保护因保护装置拒动、保护回路中的其他环节损坏、断路器拒动等原因不能快速切除故障的情况下，迅速启动来切除故障。
远后备保护的优点是：保护范围覆盖所有下级电力元件的主保护范围，它能解决远后备保护范围内所有故障元件由任何原因造成的不能切除问题。
远后备保护的缺点是：（1）当多个电源向该电力元件供电时，需要在所有的电源侧的上级元件处配置远后备保护；（2）动作将切除所有上级电源测的断路器，造成事故扩大；（3）在高压电网中难以满足灵敏度的要求。
近后备保护的优点是：（1）与主保护安装在同一断路器处，在主保护拒动时近后备保护动作；（2）动作时只能切除主保护要跳开的断路器，不造成事故的扩大；（3）在高压电网中能满足灵敏度的要求。
近后备保护的缺点是：变电所直流系统故障时可能与主保护同时失去作用，无法起到“后备”的作用；断路器失灵时无法切除故障，不能起到保护作用。
1.9 从对继电器的“四性“要求及其间的矛盾，阐述继电保护工作即是理论性很强，又是工程实践性很强的工作。
答：继电保护的可靠性、选择性、速动性和灵敏性四项要求之间即矛盾又统一。
继电保护的科学研究、设计、制造和运行的大部分工作也是围绕如何处理好这四者的辩证统一关系进行
的。
电力系统继电保护即是一门理论性很强，又是工程实践性很强的学科。
首先继电保护工作者要掌握电力系统、电气设备的基本原理、运行特性和分析方法，特别要掌握电力系统故障时的电气量变化的规律和分析方法，通过寻求电力系统的不同运行状态下电气量变化的特点和差异来“甄别“故障或不正常状态的原理和方法，应用不同的原理和判据实现继电保护的基本方法，所以需要很强的理论性。
由于被保护的电力系统及其相关的电气设备千差万别，故障时电气量的变化受多种因素的影响和制约，因此任何一种继电保护原理或装置都不可能不加调整地应用于不同的电气设备或系统，而应根据实际工程中设备、系统的现状与参数，对其继电保护做出必要的调整。
相同原理的保护装置在应用于电力系统不同位置的元件上时，可能有不同的配置和配合；相同的电力元件在电力系统不同位置安装时，可能配置不同的继电保护，这些均需要根据电力系统的工程实际，具体问题具体分析，所以继电保护又具有很强的工程实践性。
