汽车发电机构造
硅整流发电机的结构
学情分析：学生在初中已经简单的学习了电磁感应的
相关知识，在此基础上对硅整流发电机的
学习相对比较容易。
课前先简单的讲解一
下发电机的一般原理，在学生的心中形成
本节课的主要任务，以起到抛砖引玉的作用。
教学目标：
知识目标：1、知道电磁感应在发电机中的应用。
2、了解硅整流发电机的优点。
3、掌握硅整流发电机的基本构造。
能力目标：培养学生的观察能力和思考能力。
教育目标：培养学生的学习兴趣，强化学专业的信心。
教学重点：硅整流发电机的基本构造。
教学难点：硅整流发电机的基本构造。
教法：演示与讲解相结合
教具：硅整流发电机一台，工具一套，多媒体。
教学内容：
老师提问：我们前面学习蓄电池的时候，汽车上有几个电
源？哪两个？用途是什么？
学生回答：2个。
蓄电池、发电机。
给各个用电设备供电。
导入新课：那么，今天我们来学习发电机的有关知识。
一、硅整流发电机的优点：（幻灯片演示，让学生总结，老师补充）
1、体积小，质量轻。
2、结构简单，维修方便，使用寿命长。
3、低速充电性能好。
4、调节器的结构简单。
5、对无线电的干扰少。
二、普通硅整流发电机的构造
一般都是由三相同步交流发电机和硅二极管整流器两大部分组成。
三相同步交流发电机主要由转子总成、定子总成、前后端盖、电刷和电刷架，以及皮带轮、风扇、整流器等部件组成。
1、转子总成
1.集电环（滑环）
2.轴
3.爪极
4.铁芯
5.励磁绕组
作用：产生磁场
组成：滑环、轴、两块爪极、励磁绕组和铁芯。
两块爪极一般为6对，交错压装在轴上，中间的空腔内装有导磁的铁芯，其上绕有励磁绕
接在彼此绝缘的铜质滑环
上，滑环与装在后端盖上的
两个电刷相接处。
当电刷与
直流电源接通时，便有电流
流过励磁绕组，产生磁场，
使一块爪极磁化为N极，另
一块为S极，从而形成6对相互交错的N、S极。
2、定子总成
作用：产生三相交流电动势。
组成：定子绕组、定子铁芯。
定子固定在两端盖之间。
定子铁心由内圈带槽的硅钢片叠成，定子绕组的导线就嵌放在铁心的槽中。
定子绕组有三相，三相绕组采用星形接法或三角形（大功率）接法，都能产生三相交流电。
三相绕组的连接方法有星形接法（又称Y形接法）和三角形接法（又称△形接法）两种。
Y形接法是将三相绕组的三个末端X、Y、Z接在一起，将三相绕组的首端A、B、C作为交流发电机的交流输出端；三角形接法是将每相绕组的首端和另一相绕组的末端依次相连接，因而有三个接
点，这三个接点即为交流发电机的交流输出端。
3、整流器
作用：将交流转换为直流。
组成：硅整流二极管、散热板。
4、端盖
交流发电机的前后端盖由铝合金铸成，铝合金为非导磁材料，可减少漏磁，并具有重量轻、散热性好的优点。
作用：固定定子、转子和附件位置，固定整机位置，可以张紧。
5、电刷 作用：把电流提供给旋转部件。
将电源通过集电环引入励磁绕组。
组成：电刷、电刷架和电刷弹簧。
6、带轮机风扇
带轮的作用是利用传动带给发电机转子输入力矩使其转动，风扇是发动机在工作时，给发电机降温。
三、小结
1、发电机的的组成
2、各组成部分的作用 四、作业
硅整流发电机的组成及各组成部分的作用？
a ）外装式
b ）内装式。
发电机的组成及工作原理
发电机的组成及工作原理发电机是一种将机械能转化为电能的装置，它由多个部件组成，每个部件都发挥着重要的作用。
下面将详细介绍发电机的组成和工作原理。
1. 发电机的组成发电机主要由以下几个部分组成：1.1. 转子：转子是发电机的旋转部分，通常由一组导体绕成的线圈组成。
当转子旋转时，导体会在磁场中产生电动势。
1.2. 定子：定子是发电机的静止部分，通常由一组定子线圈组成。
定子线圈通过电流产生一个稳定的磁场，与转子的磁场相互作用，从而产生电动势。
1.3. 磁场：发电机中的磁场通常由磁铁或电磁铁提供。
磁场的强弱和方向决定了发电机的输出电压和频率。
1.4. 端子：发电机的端子是用于连接负载的电路，将产生的电能传输到外部设备或电网。
1.5. 整流器：对于交流发电机，整流器用于将交流电转换为直流电。
整流器通常由一组二极管组成。
1.6. 调压器：调压器用于控制发电机的输出电压，确保其稳定在设定值。
2. 发电机的工作原理发电机的工作原理基于电磁感应的原理，即当导体在磁场中运动时，会产生电动势。
下面是发电机的工作原理步骤：2.1. 磁场产生：通过磁铁或电磁铁产生一个稳定的磁场，磁场的强弱和方向决定了发电机的输出电压和频率。
2.2. 旋转转子：当发电机启动时，转子开始旋转。
转子上的导体线圈在磁场中运动，导体线圈切割磁力线，产生一个电动势。
2.3. 电动势产生：根据法拉第电磁感应定律，当导体线圈切割磁力线时，会在导体两端产生电压。
这个电压就是发电机的输出电压。
2.4. 电能输出：通过端子将产生的电能传输到外部设备或电网，供电使用。
3. 发电机的工作原理示意图```+--------+ +--------+| | | || | | || | | || | | || | | || | | || | | |+--------+ +--------+转子定子```上图是一个简化的发电机示意图。
转子由导体线圈组成，定子由定子线圈组成。

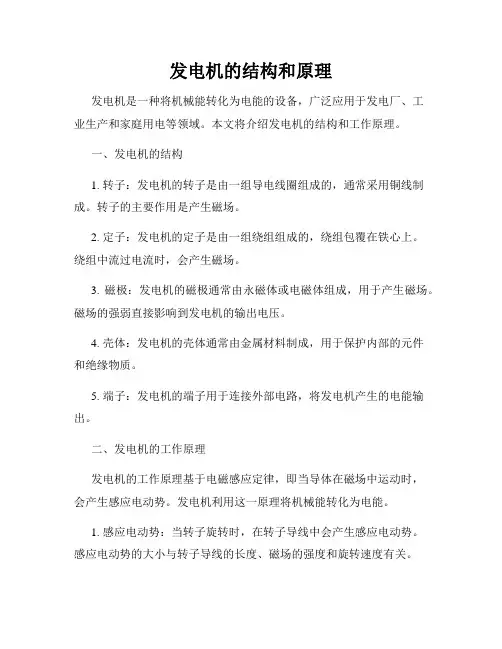

发电机的结构和原理
发电机的结构和原理发电机是一种将机械能转化为电能的设备，广泛应用于发电厂、工业生产和家庭用电等领域。
本文将介绍发电机的结构和工作原理。
一、发电机的结构1. 转子：发电机的转子是由一组导电线圈组成的，通常采用铜线制成。
转子的主要作用是产生磁场。
2. 定子：发电机的定子是由一组绕组组成的，绕组包覆在铁心上。
绕组中流过电流时，会产生磁场。
3. 磁极：发电机的磁极通常由永磁体或电磁体组成，用于产生磁场。
磁场的强弱直接影响到发电机的输出电压。
4. 壳体：发电机的壳体通常由金属材料制成，用于保护内部的元件和绝缘物质。
5. 端子：发电机的端子用于连接外部电路，将发电机产生的电能输出。
二、发电机的工作原理发电机的工作原理基于电磁感应定律，即当导体在磁场中运动时，会产生感应电动势。
发电机利用这一原理将机械能转化为电能。
1. 感应电动势：当转子旋转时，在转子导线中会产生感应电动势。
感应电动势的大小与转子导线的长度、磁场的强度和旋转速度有关。
2. 电流产生：感应电动势会导致转子导线中的电子流动，形成电流。
这一电流流经定子绕组时，产生另一个磁场。
3. 电能输出：定子绕组的磁场与转子磁场相互作用，产生电能，并通过端子输出。
输出的电压和电流可以根据需求进行调整。
三、发电机的分类根据磁场的形成方式和产生电流的方式，发电机可以分为直流发电机和交流发电机。
1. 直流发电机：直流发电机的磁场通常由电磁体产生，定子和转子都是绕组结构。
当转子旋转时，通过刷子与电刷间的接触，将电流引出。
2. 交流发电机：交流发电机的磁场通常由永磁体产生，定子和转子都是绕组结构。
交流发电机通过定子绕组与转子导线的电磁感应，将机械能转化为交流电能。
四、发电机的应用发电机广泛用于电力系统中的发电厂和备用电源，为人们提供稳定的电力供应。
此外，发电机在工业生产、铁路交通、船舶、农业和家庭用电等领域也得到广泛应用。
总结：发电机通过将机械能转化为电能，满足人们在各个领域中对电力的需求。
汽车发电机的工作原理
汽车发电机的工作原理
汽车发电机是一种电动机，通过转化机械能转化为电能。
它的工作原理基于法拉第电磁感应定律和发电机。
以下是汽车发电机的工作原理的基本步骤：
1. 动力来源：汽车发动机通过曲轴带动发电机转动，通常是使用皮带驱动。
2. 主要构造：汽车发电机由转子和定子两部分组成。
定子是固定在发电机壳体上的线圈，也称为励磁绕组。
转子则被安装在发电机轴上，可以转动。
3. 区磁场的产生：定子中通常通过永磁体或电磁继电器产生恒定的磁场，称为励磁。
这个磁场是用电源或电磁铁供电产生的，并通过电刷和集电环供电。
4. 永久磁化的转子：在发动机工作时，曲轴带动转子旋转，并通过电枢线圈接地。
这将在转子上产生磁通量，使其成为一个临时的磁铁。
5. 电磁感应实现发电：当转子旋转时，其临时磁铁创建一个变化的磁通量。
由于法拉第电磁感应定律，这将导致线圈中产生一个感应电动势。
6. 交流电的输出：感应电动势在线圈中引发一种交流电，并通过整流器转化为直流电能。
这个整流器通常是一个具有多个二极管的桥式整流器。
7. 电池充电与供电：发电机将直流电能输送到汽车上的电池中，从而为车辆的电子设备和电气系统提供电力。
它还通过调整电波振荡来稳定输出电压，以满足车辆需求。
总结起来，汽车发电机的工作原理就是利用发动机的动力带动
转子旋转，产生变化的磁通量并通过电磁感应引发感应电动势，随后将电能转化为直流电并输出到车辆的电池中。
这个过程实现了汽车的电力供应和电池充电。

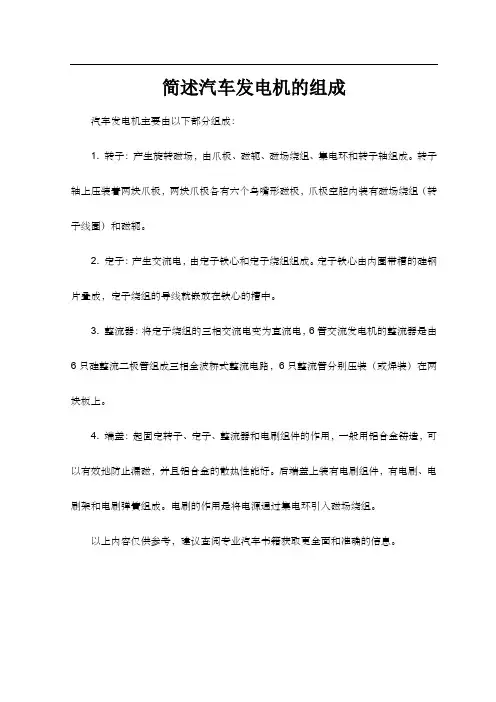

简述汽车发电机的组成
简述汽车发电机的组成
汽车发电机主要由以下部分组成：
1. 转子：产生旋转磁场，由爪极、磁轭、磁场绕组、集电环和转子轴组成。
转子轴上压装着两块爪极，两块爪极各有六个鸟嘴形磁极，爪极空腔内装有磁场绕组（转子线圈）和磁轭。
2. 定子：产生交流电，由定子铁心和定子绕组组成。
定子铁心由内圈带槽的硅钢片叠成，定子绕组的导线就嵌放在铁心的槽中。
3. 整流器：将定子绕组的三相交流电变为直流电，6管交流发电机的整流器是由6只硅整流二极管组成三相全波桥式整流电路，6只整流管分别压装（或焊装）在两块板上。
4. 端盖：起固定转子、定子、整流器和电刷组件的作用，一般用铝合金铸造，可以有效地防止漏磁，并且铝合金的散热性能好。
后端盖上装有电刷组件，有电刷、电刷架和电刷弹簧组成。
电刷的作用是将电源通过集电环引入磁场绕组。
以上内容仅供参考，建议查阅专业汽车书籍获取更全面和准确的信息。

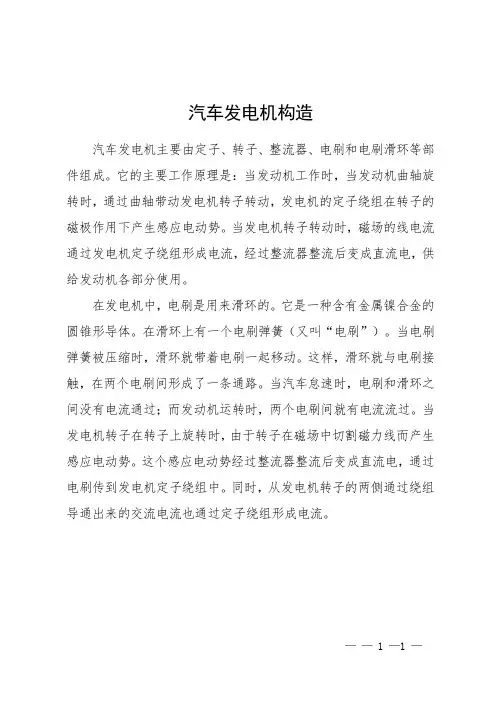

汽车发电机构造
汽车发电机构造
汽车发电机主要由定子、转子、整流器、电刷和电刷滑环等部件组成。
它的主要工作原理是：当发动机工作时，当发动机曲轴旋转时，通过曲轴带动发电机转子转动，发电机的定子绕组在转子的磁极作用下产生感应电动势。
当发电机转子转动时，磁场的线电流通过发电机定子绕组形成电流，经过整流器整流后变成直流电，供给发动机各部分使用。
在发电机中，电刷是用来滑环的。
它是一种含有金属镍合金的圆锥形导体。
在滑环上有一个电刷弹簧（又叫“电刷”）。
当电刷弹簧被压缩时，滑环就带着电刷一起移动。
这样，滑环就与电刷接触，在两个电刷间形成了一条通路。
当汽车怠速时，电刷和滑环之间没有电流通过；而发动机运转时，两个电刷间就有电流流过。
当发电机转子在转子上旋转时，由于转子在磁场中切割磁力线而产生感应电动势。
这个感应电动势经过整流器整流后变成直流电，通过电刷传到发电机定子绕组中。
同时，从发电机转子的两侧通过绕组导通出来的交流电流也通过定子绕组形成电流。
—— 1 —1 —。

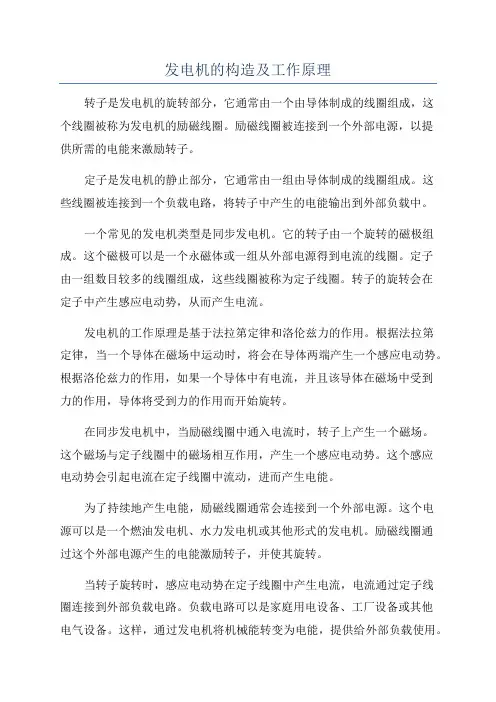

发电机的构造及工作原理
发电机的构造及工作原理转子是发电机的旋转部分，它通常由一个由导体制成的线圈组成，这个线圈被称为发电机的励磁线圈。
励磁线圈被连接到一个外部电源，以提供所需的电能来激励转子。
定子是发电机的静止部分，它通常由一组由导体制成的线圈组成。
这些线圈被连接到一个负载电路，将转子中产生的电能输出到外部负载中。
一个常见的发电机类型是同步发电机。
它的转子由一个旋转的磁极组成。
这个磁极可以是一个永磁体或一组从外部电源得到电流的线圈。
定子由一组数目较多的线圈组成，这些线圈被称为定子线圈。
转子的旋转会在定子中产生感应电动势，从而产生电流。
发电机的工作原理是基于法拉第定律和洛伦兹力的作用。
根据法拉第定律，当一个导体在磁场中运动时，将会在导体两端产生一个感应电动势。
根据洛伦兹力的作用，如果一个导体中有电流，并且该导体在磁场中受到力的作用，导体将受到力的作用而开始旋转。
在同步发电机中，当励磁线圈中通入电流时，转子上产生一个磁场。
这个磁场与定子线圈中的磁场相互作用，产生一个感应电动势。
这个感应电动势会引起电流在定子线圈中流动，进而产生电能。
为了持续地产生电能，励磁线圈通常会连接到一个外部电源。
这个电源可以是一个燃油发电机、水力发电机或其他形式的发电机。
励磁线圈通过这个外部电源产生的电能激励转子，并使其旋转。
当转子旋转时，感应电动势在定子线圈中产生电流，电流通过定子线圈连接到外部负载电路。
负载电路可以是家庭用电设备、工厂设备或其他电气设备。
这样，通过发电机将机械能转变为电能，提供给外部负载使用。
总结起来，发电机的基本构造包括转子和定子。
通过激励线圈提供的电能，励磁转子产生磁场。
这个磁场与定子线圈中的磁场相互作用，产生感应电动势。
感应电动势在定子线圈中引发电流，输出到外部负载中。
这就是发电机的基本工作原理。
汽车发电机结构图(幻灯片)
• 2）转子绕组搭铁检查 即检查转子绕组与铁心 （或转子轴）之间的绝缘情况。用万用表电阻最 大挡检测两集电环与铁心（或转子轴）之间的电 阻，若表针有偏转，则说明有搭铁故障。正常应 指示“∞”。 • 3）集电环（滑环）检查 集电环表面应平整光滑， 无明显烧损，否则用“00”号纱布打磨。两集电 环间隙处应无污垢。集电环圆度误差不超过 0.025mm，厚度不小于1.5mm。
• 5．带轮及风扇 • 交流发电机的前端装有带轮和风扇，由发动机 通过传动带驱动发电机的转子轴和风扇一起旋转。 发电机工作时，定子绕组和励磁绕组中都会有热 量产生，温度过高会烧坏导线的绝缘导致发电机 不能正常工作，所以为发电机散热是必须的，为 了提高散热能力，有的发电机装有两个风扇（前 后各一个）。如丰田轿车的发电机。
• 2．定子 • 定子的功用是产生交流电。 • 定子安装在转子外面，和发电机的前后端盖 固定在一起，当转子在其内部转动时，引 起定 子绕组中磁通的变化，定子绕组中就产生交变的 感应电动势。 定子由定子铁心和定子绕组（线 圈）组成，如图3.5所示。
• 定子铁心由内圈带槽、互相绝缘的硅钢片叠成。 定子绕组有三组线圈，对称的嵌放在定子铁心的 槽中。三相绕组的连接有星形接法和三角形接法 两种，如图 3.5a 、b所示，都能产生三相交流电。 • ．整流器 • 整流器的功用是将定子绕组的三相交流电变为 直流电。整流器由整流板和整流二极管组成，6 管交流发电机
• 5．带轮及风扇 • 交流发电机的前端装有带轮和风扇，由发动机 通过传动带驱动发电机的转子轴和风扇一起旋转。 发电机工作时，定子绕组和励磁绕组中都会有热 量产生，温度过高会烧坏导线的绝缘导致发电机 不能正常工作，所以为发电机散热是必须的，为 了提高散热能力，有的发电机装有两个风扇（前 后各一个）。如丰田轿车的发电机。
发电机结构知识讲解
发电机结构知识讲解发电机结构介绍1 发电机基本构成汽轮发电机主要由定子、转子、端盖和轴承等部件组成，具体的发电机结构见下图。
2 发电机冷却方式发电机的发热部件，主要是定子绕组、定子铁芯(磁滞与涡流损耗)和转子绕组。
必须采用高效的冷却措施，使这些部件所发出的热量散发除去，以使发电机各部分温度不超过允许值。
发电机采用水-氢-氢冷却方式，即发电机定子绕组及引线是水内冷，发电机的转子绕组是氢内冷，转子本体及定子铁芯是氢冷。
为此，发电机还设有定子水冷系统，发电机氢冷系统和为防止氢气从轴封漏出的密封油系统。
3 发电机定子发电机定子主要由机座、定子铁芯、定子绕组、端盖等部分组成。
1)机座与端盖机座是用钢板焊成的壳体结构，它的作用主要是支持和固定定子铁芯和定子绕组。
此外，机座可以防止氢气泄漏和承受住氢气的爆炸力。
在机壳和定子铁芯之间的空间是发电机通风(氢气)系统的一部分。
由于发电机定子采用径向通风，将机壳和铁芯背部之间的空间沿轴向分隔成若干段，每段形成一个环形小风室，各小风室相互交替分为进风区和出风区。
这些小室用管子相互连通，并能交替进行通风。
氢气交替地通过铁芯的外侧和内侧，再集中起来通过冷却器，从而有效地防止热应力和局部过热。
端盖是发电机密封的一个组成部分，结构如图所示。
为了安装、检修、拆装方便，端盖由水平分开的上下两半构成，并设有端盖轴承。
在端盖的合缝面上还设有密封沟，沟内充以密封胶以保证良好的气密。
轴瓦采用椭圆式水平中分面结构，轴瓦外园的球面形状保证了轴承有自调心的作用。
在转轴穿过端盖处的氢气密封是依靠油密封的油膜来保证。
密封瓦为铜合金制成，内圆与轴间有间隙，装在端盖内圆处的密封座内。
密封瓦分成四块，在径向和轴向均有卡紧弹簧箍紧，尽管密封瓦在径向可以随轴一起浮动，但在密封座上下均有销子可以防止它切向转动。
密封油经密封座和密封瓦的油腔流入瓦和轴之间的间隙沿径向形成油膜以防止氢气外泄。
在滑环端轴承及油密封设有对地绝缘以防止轴电流损伤转轴。
汽轮发电机图文结构
汽轮发电机的构造
这里介绍汽轮发电机的构造，是由蒸汽轮机或燃气轮机推动的发电机。
发电机主要由转子与定子组成，由于汽轮机的转速很高，故汽轮发电机的转子是两极的，额定转速每分钟3000转，输出50赫兹的三相交流电。
这是转子铁芯构造示意图，在铁芯圆周上开有一些槽，嵌有励磁绕组，在圆周两侧各有一段槽距大的面称为大齿，就是磁极（图1所示）。
励磁绕组两端通过集电环（滑环）接到励磁电源，在转子圆周两侧就形成北极与南极，旋转时就产生旋转磁场。
由于转子圆周上没有凸出的磁极（不像原理模型中的转子），称之为隐极式转子。
图2为嵌有励磁绕组的转子模型，为降低发电机的温度，在转子两端还装有风扇。
定子铁芯由导磁良好的硅钢片叠成，在铁芯内圆均匀分布着许多槽（图3所示）。
在槽内嵌放定子的三相绕组。
每相绕组由多个线圈组成，按一定规律对称排列。
（图4所示）。
使定子铁芯透明可看清绕组的分布（图4所示）。
转子插在定子内部，定子与转子的相对位置如图5所示。
定子固定在发电机的机座（外壳）内，转子由机座两端的轴承支撑，可在定子内自由旋转。
集电环在机壳外侧，和碳刷架一同装在隔音罩内。
在发电机外壳下方有发电机出线盒，发出的三相交流电从这里引出（图6所示）
图7是发电机外观图。
汽车发电机的结构
汽车发电机的结构
汽车发电机的结构主要由转子、定子、整流器、调压器、电刷等组成。
1. 转子：又称旋转部件，是发电机内的旋转部分，通常由永磁铁和电枢组成，其作用是通过旋转产生交流电。
2. 定子：又称定转子，是发电机内的静止部分，通常由铁芯和线圈组成，其作用是接收转子产生的电磁力线，产生交流电。
3. 整流器：发电机产生的电流是交流电，但车辆中使用的电器设备都需要直流电，因此需要通过整流器将交流电转化为直流电，通常由多个二极管组成。
4. 调压器：车辆中使用的电器设备对电压有不同的要求，而发电机产生的电压不是固定的，因此需要通过调压器控制输出电压的大小，通常由稳压器组成。
5. 电刷：发电机内的电刷是用来传递电流的，它连接转子和定子的电路，通常由碳材料制成。
