施工图深化设计要点教案资料
建筑工程施工图深化设计作业指导书
建筑工程施工图深化设计作业指导书第1章绪论 (3)1.1 建筑工程施工图深化设计概述 (3)1.2 深化设计的基本流程与要求 (4)第2章设计前准备工作 (4)2.1 设计资料的收集与整理 (4)2.1.1 项目背景资料 (5)2.1.2 建筑设计资料 (5)2.1.3 结构设计资料 (5)2.1.4 设备设计资料 (5)2.1.5 施工工艺资料 (5)2.1.6 相关法律法规 (5)2.2 设计合同与技术协议 (6)2.2.1 设计合同 (6)2.2.2 技术协议 (6)第3章初步设计阶段 (6)3.1 建筑方案设计 (6)3.1.1 设计依据 (6)3.1.2 设计内容 (6)3.1.3 设计要求 (7)3.2 结构初步设计 (7)3.2.1 设计依据 (7)3.2.2 设计内容 (7)3.2.3 设计要求 (7)3.3 设备初步设计 (7)3.3.1 设计依据 (7)3.3.2 设计内容 (7)3.3.3 设计要求 (7)第4章施工图设计阶段 (8)4.1 建筑施工图设计 (8)4.1.1 设计依据 (8)4.1.2 设计内容 (8)4.1.3 设计要求 (8)4.2 结构施工图设计 (8)4.2.1 设计依据 (8)4.2.2 设计内容 (8)4.2.3 设计要求 (9)4.3 设备施工图设计 (9)4.3.1 设计依据 (9)4.3.2 设计内容 (9)4.3.3 设计要求 (9)第5章深化设计内容 (9)5.1.1 墙体构造 (9)5.1.2 屋面与楼地面 (10)5.1.3 门窗设计 (10)5.1.4 楼梯与电梯 (10)5.2 结构细节深化 (10)5.2.1 钢筋混凝土结构 (10)5.2.2 钢结构 (10)5.2.3 木结构 (10)5.3 设备细节深化 (11)5.3.1 给排水系统 (11)5.3.2 电气系统 (11)5.3.3 暖通系统 (11)5.3.4 智能化系统 (11)第6章施工图审查与修改 (11)6.1 审查流程与组织 (11)6.1.1 施工图审查应遵循以下流程： (11)6.1.2 施工图审查组织应包括以下人员： (11)6.2 施工图审查意见处理 (12)6.2.1 审查意见应包括以下内容： (12)6.2.2 设计单位应根据审查意见，认真分析原因，制定修改措施，并及时进行修改。
施工图深化设计范文
施工图深化设计范文

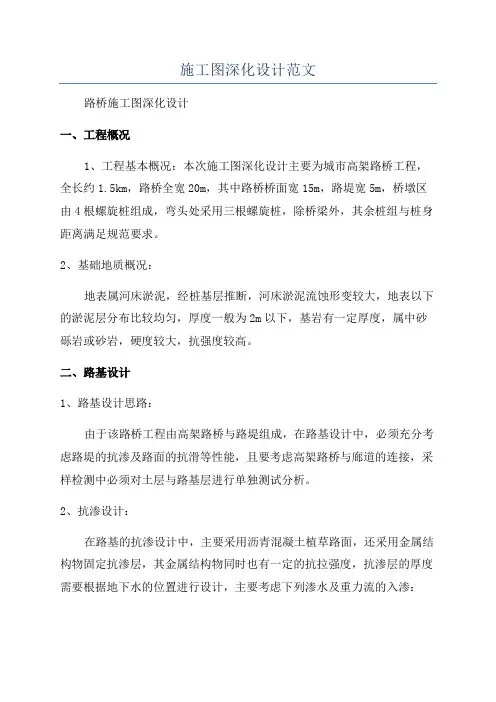

路桥施工图深化设计
一、工程概况
1、工程基本概况：本次施工图深化设计主要为城市高架路桥工程，全长约1.5km，路桥全宽20m，其中路桥桥面宽15m，路堤宽5m，桥墩区由4根螺旋桩组成，弯头处采用三根螺旋桩，除桥梁外，其余桩组与桩身距离满足规范要求。
2、基础地质概况：
地表属河床淤泥，经桩基层推断，河床淤泥流蚀形变较大，地表以下的淤泥层分布比较均匀，厚度一般为2m以下，基岩有一定厚度，属中砂砾岩或砂岩，硬度较大，抗强度较高。
二、路基设计
1、路基设计思路：
由于该路桥工程由高架路桥与路堤组成，在路基设计中，必须充分考虑路堤的抗渗及路面的抗滑等性能，且要考虑高架路桥与廊道的连接，采样检测中必须对土层与路基层进行单独测试分析。
2、抗渗设计：
在路基的抗渗设计中，主要采用沥青混凝土植草路面，还采用金属结构物固定抗渗层，其金属结构物同时也有一定的抗拉强度，抗渗层的厚度需要根据地下水的位置进行设计，主要考虑下列渗水及重力流的入渗：。
建筑工程施工图纸教学设计
建筑工程施工图纸教学设计一、教学目标设计1. 知识目标学生需要掌握建筑工程施工图纸的基本概念、要求和规范，了解施工图纸的种类和内容，熟悉施工图纸的绘制方法和标识符号，能够正确解读和理解施工图纸。
2. 能力目标学生需要具备绘制建筑工程施工图纸的基本技能，能够按照设计要求绘制建筑平面图、立面图、剖面图等施工图纸，能够分析图纸的设计意图和要求，能够根据图纸指导进行施工操作。
3. 情感目标培养学生对建筑工程施工图纸的重视和敬畏之心，提高学生的责任感和细心程度，培养学生的团队合作意识和沟通能力。
二、教学内容设计1. 施工图纸基本概念建筑工程施工图纸是建筑设计的具体表现，是设计师对设计方案的详细描述和说明，以便施工人员按照图纸进行施工。
施工图纸是建筑工程施工的依据，包括平面图、立面图、剖面图、细部图等内容。
2. 施工图纸的种类和内容建筑工程施工图纸按照内容和用途可以分为建筑、结构、给排水、电气等专业图纸，包括建筑平面图、立面图、剖面图、局部放大图、细部图等内容，保证施工人员能够按图施工。
3. 施工图纸的绘制方法学生需要了解绘制建筑工程施工图纸的常用绘图软件和工具，熟悉施工图纸的绘制流程和方法，包括图纸的规格、比例尺、线型、字体、标注和注释等。
4. 施工图纸的标识符号建筑工程施工图纸中有许多标识符号和符号，学生需要学习这些符号的含义和使用方法，以便正确解读和理解施工图纸，确保施工的准确性和合理性。
5. 施工图纸的解读和应用学生需要学习如何正确解读建筑工程施工图纸，了解图纸设计意图和要求，能够根据图纸指导进行施工操作，解决实际施工中遇到的问题和困难。
三、教学方法设计1. 理论教学与实践结合在教学中，既要注重理论知识的讲解和传授，也要注重实践操作的训练和演练，让学生通过实际操作加深对施工图纸知识的理解和掌握。
2. 课堂讲解与案例分析结合在课堂教学中，通过教师的讲解和案例分析相结合的方式，引导学生深入理解施工图纸的知识，提高学生的分析问题和解决问题的能力。
施工图深化专项施工方案
施工图深化专项施工方案第一节玻璃幕墙安装专项方案根据国家和地方有关规范要求，以建筑施工图文件为设计参考依据。
在此基础上进行深化及优化设计和细部设计，深优化设计及细部设计应参照建筑设计图所示各部位及各构件尺寸、规格、做出相应的构造节点。
提供详细说明之部分如下：A.幕墙的支承。
B.幕墙与主体结构及附加的钢结构的连接。
C.金属幕墙与玻璃幕墙的保温隔热。
D.女儿墙与幕墙的连接。
E.玻璃幕墙、石材幕墙的连接。
F. 幕墙防火。
G.幕墙的防雷。
H.幕墙的防排水。
I.幕墙转角的处理。
J.伸缩缝、变形缝的处理。
K．隔音防噪的考虑。
L．与幕墙清洗及维护系统的协调整合。
M．与排水系统的协调整合。
N．与外部照明和标志的协调整合。
第二节塔吊基础施工方案1、桩数n，基桩宜均匀对称布置，且不宜少于4根。
2、承台长l，矩形承台长边的长度。
3、承台宽b，矩形承台短边的长度。
4、承台高度h，基础高度不应小于1000mm，且应满足塔机预埋件的抗拔要求。
5、承台长向桩心距al，承台长边方向桩中心间距，边桩中心至承台边缘的距离不应小于桩的直径或截面边长，且桩的外边缘至承台边缘的距离不应小于200mm。
6、承台宽向桩心距ab，承台短边方向桩中心间距，边桩中心至承台边缘的距离不应小于桩的直径或截面边长，且桩的外边缘至承台边缘的距离不应小于200mm。
7、承台混凝土保护层厚度δ，基础中纵向受力钢筋的混凝土保护层厚度不应小于40mm；当无垫层时不应小于70mm。
8、配置暗梁，板式承台基础宜沿对角线配置暗梁。
9、承台混凝土等级，承台的混凝土等级不应小于C25。
10、承台配筋，板式承台基础上、下面均应根据计算或构造要求配筋，钢筋直径不应小于12mm，间距不应大于200mm，上下层钢筋之间应设置竖向架立筋。
11、桩混凝土强度等级，桩身的混凝土等级不应小于C25，混凝土预制桩强度等级不应小于C30，预应力混凝土实心桩的强度等级不应小于C40。
12、成桩工艺，基桩可采用预制混凝土桩、预应力混凝土管桩、混凝土灌注桩或钢桩等。
图纸深化设计方案
图纸深化设计方案图纸深化设计方案1. 引言本文档是图纸深化设计方案的详细说明，旨在对项目进行细致的设计规划和指导。
通过本文档的编制，可以确保设计方案的全面性、完整性和可行性，为项目的顺利进行奠定基础。
2. 项目背景在这一章节中，将对项目的背景进行详细描述。
包括项目的目标、规模、具体位置、所涉及的主要功能等等。
3. 设计原则在这一章节中，将明确项目的设计原则。
包括但不限于以下几个方面：- 实用性：确保设计符合场所的实际需求，方便居民或使用者的正常生活和工作。
- 美观性：追求设计的美感和艺术性，与周边环境和谐统一。
- 可持续性：考虑到资源的合理利用和环境的保护，设计要尽量减少对自然环境的影响。
- 安全性：确保设计满足相关法律法规的要求，保障使用者的人身安全。
4. 设计方案细化在这一章节中，将详细阐述项目的具体设计方案，并对各个方案进行逐一解析。
每个方案的设计要点、优缺点以及可行性分析都需要详细阐述。
还可以根据需要对每个方案进行模型或效果图的展示，以便更好地理解设计方案的具体内容。
5. 工程实施方案在这一章节中，将提供项目的工程实施方案，包括施工的流程、时间进度安排、人力资源的配置等等。
此外，还需要提供相关工程设备的选择和施工方案的优化方案。
6. 质量控制方案在这一章节中，将明确质量控制的方案。
包括但不限于以下几个方面：- 施工质量：明确施工方案的质量控制要点，包括材料选择、工艺标准等。
- 设计质量：明确设计图纸的质量要求，确保设计图纸的准确性和规范性。
- 环境质量：明确环境质量的要求，包括噪音、震动、污染等的控制。
7. 预算控制方案在这一章节中，将明确项目的预算控制方案。
包括但不限于以下几个方面：- 资金来源：明确项目的资金来源，包括自筹资金、银行贷款等。
- 预算编制：明确项目的预算编制方法和程序，确保预算的合理性和准确性。
- 预算控制：明确预算的使用和控制方法，避免造成财务风险和预算超支。
8. 项目风险分析在这一章节中，将对项目的风险进行详细分析，并提供相应的风险应对方案。
深化设计课程设计方案模板
一、课程概述1. 课程名称：深化设计2. 课程性质：专业课程3. 课程目标：通过本课程的学习，使学生掌握深化设计的基本原理、方法和技巧，提高学生的设计能力和创新能力。
二、课程内容1. 深化设计的基本概念与原则- 深化设计的定义及作用- 深化设计的基本原则- 深化设计在项目中的应用2. 深化设计的方法与技巧- 设计方案的评估与筛选- 设计方案的优化与调整- 设计方案的呈现与汇报3. 深化设计案例解析- 国内外优秀深化设计案例分享- 案例分析与讨论4. 深化设计软件应用- 常用深化设计软件介绍- 软件在实际设计中的应用技巧5. 深化设计团队协作与沟通- 团队协作的重要性- 沟通技巧与团队协作实践三、教学安排1. 教学方法：讲授、案例分析、小组讨论、实践操作等2. 学时分配：共计32学时，其中理论讲授16学时，实践操作16学时3. 教学进度安排：- 第1-4周：深化设计基本概念与原则、深化设计的方法与技巧- 第5-8周：深化设计案例解析、深化设计软件应用- 第9-12周：深化设计团队协作与沟通、实践操作四、考核方式1. 平时成绩：30%- 出勤率- 课堂表现- 小组讨论参与度2. 作业成绩：30%- 完成深化设计项目，提交设计方案- 项目汇报3. 期末考试：40%- 深化设计理论知识考核- 深化设计软件应用能力考核五、教学资源1. 教材：《深化设计》2. 参考书籍：《设计原理》、《设计思维》等3. 网络资源：国内外优秀设计案例、设计软件教程等六、教学效果评价1. 学生对深化设计知识的掌握程度2. 学生深化设计能力的提升3. 学生创新能力的培养4. 学生团队协作与沟通能力的提高通过本课程的学习，学生应能够：1. 理解深化设计的基本概念、原则和方法2. 能够运用深化设计软件进行实际设计3. 具备良好的团队协作与沟通能力4. 提高设计能力和创新能力。
施工图深化设计方案(幕墙工程)
施工图深化设计方案（幕墙工程）第一节施工图深化设计计划“幕墙工程”幕墙系统较多，根据设计经验，我司拟按照不同的幕墙系统，采用统一把控，分别设计的方式，推进图纸的深化设计工作。
一、施工图深化设计计划表二、设计任务下达1、工程开始，工程管理中心向设计部下达设计任务单，提供工程设计所必须的资料：工程合同及技术附件、建筑图纸、文件、结构图纸、协调纪要、土建设计变更通知及其它往来函件等。
2、公司资料员负责接收设计任务单，并报总工程师审阅处理，由总工程师将任务分配下去，设计负责人根据工程实际情况组织设计班子，指定主设计师。
三、方案初步策划1、主设计师消化理解的交底、商务方面的设计指标及工程部下达的设计资料，校检件、图纸及工程合同等资料，对其中的异议作记录并提出书面报告。
由总工程师召集有关单位协调，协调意见形成文件下发至设计部。
2、主设计师根据协调意见，消化土建图纸及图纸，确定设计思路。
四、确定系统方案1、主设计师根据工程合同、图纸确定每个系统设计方案，沟通顾问、业主、设计院等相关方，对系统设计方案进行沟通评审。
2、主设计师向结构组提交结构计算所需资料。
3、设计主方案确定后，主设计师根据合同的工期要求及施工进度要求制订总体设计计划、按月制订分段设计计划，并对设计小组成员进行分工，明确各设计阶段设计负责人、要求完成图纸的内容及图纸预计完成日期，设计部下一月对上一月的设计计划落实情况进行讲评、考核，并作为薪酬发放的考核依据之一。
五、系统图评审1、主方案确定后，设计小组成员根据设计计划及各自的分工进行会签图的设计，会签图的内容为：设计总说明、总立面图、展开立面图、平面布置图、幕墙大样图、预埋点位图、幕墙节点图、幕墙三维图、幕墙功能图。
2、会签图设计完毕后，主设计师提请设计负责人进行方案内部自评，并写出内部自评意见表，主设计师根据自评意见表对方案进行修改，完毕后向设计负责人提出会议评审请求，设计负责人根据主设计师送交的评审资料确定评审时间、组织设计评审并担任评审组组长，提前一天通知参加评审的相关人。
深化设计及BIM培训资料
横向套管及板面加筋深化
洞口加筋大样图
一次结构施 工划分深化
1、一次施工小门垛深化： 通常小门垛的长度不够，砌体砌筑很难保证施工质量，且二次砌 筑较为不便，所以我们对长度小于240的填充墙可深化一次浇筑。 1）小于100的墙体，可直接采用素混凝土浇筑 2）大于100小于240的墙体，可采用2根HRB400直径12的钢筋植 筋，HRB400直径6间距200的拉结筋拉结，拉结长度按钢筋锚固 长度控制。（具体配筋可根据最小配筋率计算）
结构建筑 综合深化
6、楼板附加筋 砌体墙部位增设楼板附加筋（当有些砌筑墙体放置在楼板上，为加强楼 板承载力增设的钢筋，通常放置在楼板底筋下，一般有设计说明要求： “砌体无梁处放置2根14的钢筋”），绘制出楼板配筋图。 7、特殊钢筋节点深化（梁加腋） 特殊节点部分有加腋要求，对钢筋排布进行深化
结构建筑 综合深化
出屋面排烟道
灰饼平面布置
3、屋面分仓缝深化 1）找平层及刚性保护层应设置分仓缝，纵横缝间距不得大于 6m，缝宽宜为5~20mm，缝内灌水泥砂浆后用密封胶填实。 2）排气道设置 一般屋面都有保温层，为避免保温层含水变形，需要设置排
气孔和排气通道。找平层的分格缝可兼作排气通道，宽度宜 为40mm，纵横间距宜为6m，并应与排气孔连通；排气孔可 设置在檐口下或纵横排气道的交叉处，屋面面积每36m2宜设 置一个排气孔。
3）案例图
4、屋面找坡深化 1）绘制屋面排水深化图，标明屋面排水走向，需有排水沟、
分水线及坡度标注；屋面找坡分为结构找坡和材料找坡，结 构找坡一般不小于3%，材料找坡宜为2%；排水沟坡度一般 不小于 1% 2）案例图
5、屋面细部节点防水构造综合深化 1）包括屋面女儿墙、设备平台、檐沟等部位节点图 2）女儿墙、檐沟等部位防水节点图注意事项：
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
施工图深化设计
1.施工图设计现状
1.1问题的产生
建筑设计包括方案设计、扩初设计和施工图设计。
方案设计和扩初设计需要长时间的思考和积累，需要智慧和创造力。
施工图设计尽管图纸数量较多，工作量较大，但创造性相对较少，机械性较强，主要是要求配合施工全过程，重点处理设计与施工的协调，根据施工需要不断补充和修改图纸，及时解决施工现场问题。
按理说：设计单位应专注于工程项目的方案设计、效果设计、扩初设计。
施工单位应充分发挥现场经验丰富的优势，往前延伸到施工图设计，并与设计单位紧密配合，共同进行施工图深化设计。
但现状是：（1）在“设计-招标-建造”（dbb）模式下，施工图设计阶段，施工单位和监理公司尚未确定，业主管理人员往往缺乏专业知识或专业不专，一般施工图都是设计单位独家完成。
（2）设计单位最关心的是工程项目的技术风险，不注重工程造价，设计人员不愿下工地，不了解施工工艺和现场需求，缺乏施工行业的实践经验，设计单位独家完成的施工图往往是：不够完善，不尽人意。
（3）目前的设计取费中，工用项目（民建项目）施工图设计取费占总设计取费的40%（50%）。
因此，大部分设计单位还比较注重施工图设计，不愿意将施工图设计环节下移到施工单位。
（4）施工单位最为关心的是利润，为压低成本，不愿多聘请专业技术人员，施工管理人员对设计规范的把握不熟悉，参与深化施工图设计能力不足。
综上，目前施工图设计主要障碍，一是dbb建造模式体制不顺；二是施工企业没有足够能胜任的施工图设计人员，设计单位缺乏施工行业的实践经验；三是设计单位主要依靠施工图设计取得经济收入。
其结果是施工图设计深化不够，与工程造价、施工方案一体化考虑不够，施工过程中设计变更较多，工期长，造价高，实用性不强，“可建造性”较差，有的甚至无法建造。
1.2为解决上述问题，当期实践主要做法
首先，设计交底之前甲方（代建）、监理、施工单位详细审图，然后把问题汇总，在设计交底时把图纸中存在的问题尽可能的找出来、解决掉。
但是对一些工程浩大、设计复杂、问题较多、时间仓促的工程，一次设计交底末必能够把问题全部解决掉，所以设计交底后还要继续审图，直到把在施工之前能够找出的问题全部找出解决为止。
其次，对于一些设计不完善的工程，要把这些问题提出来，写成书面材料，详细说明这些问题的存在对工程造成的负面影响，尽快与相关部门联系，完善设计，为施工铺平道路。
在整个施工过程中，还不断地会有设计中存在的问题出现，所以甲方（代建）、监理、施工单位要与设计方保持良好的沟通与联系及时解决施工中出现的问题。
上述做法，设计方处于主动地位。
实践中为设计变更设计施工双方往往会持截然相反的立场，为统一思想，牵扯了各方大量资源和精力，延长工期，工程实施绩效低下，资金出超严重，对工程的
质量、进度、投资造成直接影响。
2.施工图深化设计的思考
施工图深化设计是指施工方根据施工图所表达的业主要求，结合施工现场的具体情况、自己的工艺特长、工序安排、备料及实施管理控制的要求等，综合考虑施工方案、工程造价，对施工图进一步深化设计，绘制图纸，在经业主方同意，设计方确认后，进入施工。
2.1施工图深化设计的作用
从实践来看，施工图深化设计主要具备以下三大作用：（1）通过对施工图深化设计，体现出施工方对设计意图理解，能实现设计施工之间有效沟通，避免施工方依照自己对设计的错误理解而盲目施工所造成的差错和返工。
（2）施工图深化设计允许施工方将设计意图与自身的施工工艺、施工现场特点、工程造价、工期有机结合，是发挥自身特长的重要机会，并且对同一部位不同专业工种的施工要求进行协调，从而减少不同工种专业设计之间的磕碰和差错。
（3）深化后的施工图是作为现场合理安排施工工序和进行施工制作的
依据，也是施工方检查和控制工序质量的依据。
以上作用将对工程的进度、成本和质量造成很大影响。
2.2施工图深化设计原则
施工图深化设计与施工组织方案一体化考虑。
在做好工程本身设计的同时，还要做出能保证工程建设方案顺利实现的施工方案。
既要考虑对工程结构有利，也要考虑其施工方案最为简单实用。
坚持施工图深化设计和施工工期及造价一体化考虑。
即设计方案
应使施工工期、主体结构费用和施工费用总体最优，综合经济效益最好。
坚持设计、施工方案的确定与保护环境一体化考虑。
建筑及建筑方法对周围环境的影响越来越被人们重视，在施工图深化设计时，要充分考虑环境、交通、消防等等。
2.3施工图深化设计的建议
将施工图深化设计作为必经程序纳入法规，并列入定额（与二次设计类似的做法），使这项工作明确化。
只有这样，施工图深化设计才能迅速得到落实。
完善招标合同文件，对施工方增加施工图深化设计的要求。
同时，政府应加强对竣工图监管，不仅将其视作工程全面竣工后的项目档案材料，也应将其纳人施工过程控制文件管理.严格要求施工企业做到施工过程与竣工图的生成同步，并随时备查，以此增强竣工图对施工现场质量控制的效用，进而推动开展施工图深化设计工作。
打破建设企业资质和人才培养的传统体制。
进一步完善相关法律、法规。
打破完整建设全过程的人为分割，改变设计、施工完全分割的现行企业准入模式和人才培养的传统体制，快速提升企业资质和人力资源。
在企业资质管理上，实行同一法人企业既可以申请勘察、设计资质，又可以申请施工资质的管理制度。
即对于勘察设计和施工能力可以分别严格考察，但相应资质可以授予同一企业。
在人才培养上，允许施工单位技术人员报考勘察、设计执业资格；
设计单位技术人员报考建造执业资格；业主技术管理人员也可以报考上述二种执业资格，从而打破建设工程内部执业资格考试行业的限制。
凭能力、凭实力，公开考取各项建筑执业资格。
充分发挥设计师、建造师在工程中的关键作用。
设计师是建筑施工图、施工方案制造者，建造师（项目经理）是工程项目的生产者，他们的合作可以使设计更适合施工，指导施工，使变更设计更快，工期更短，成本更低。
建议施工单位对设计师、建造师在施工图深化中应实行绩效考核，明确优化设计、找出漏、错设计和不可建造设计等激励办法。
3.结语
施工图深化设计可以在设计方与施工方之间搭建了一个互相沟
通的平台，对于设计施工协作来说具有非常重要的意义，但现阶段我国却被严重忽视。
因此，急需采取有针对性的措施，提高业界对施工图深化设计重要作用的认识，并进而从法律法规和政策层面推动建筑行业施工图深化设计的实践和运用，从而提高建筑效率。
参考文献
[1]唐文哲，强茂山，陆佑楣等，建筑业伙伴关系管理模式研究[j]，水利发电2008，34（3）：9-13
[2]李德全，郑翔.我国建筑业设计施工一体化发展[j]，建筑，2009，（7）：30-35
[3]蒋建华，当前工程建设中存在的问题和对策[j]，浙江审计，2002（1）：39-40
[4]邓晓梅，闫天华，王圣龙.施工技术规范和放样图在设计施工协作中的作用[j]，建设技术，2011（5）451-454。
