出入口管理系统门禁系统
任务目标
使学生掌握门禁设备接线、安装方法细节，并了 解各设备安装注意事项；学生通过亲身动手操作进 一步理解门禁管理系统各组件功能、原理。
任务内容
根据工艺设计文件安装出入口控制系统识读、 执行设备、控制设备；检测安装后的出入口控制系 统设备功能和性能指标、安装质量；按出入口控制 系统性能指标要求对系统调试、检测。
定义：利用自定义符识别或/和模式识别技术对出入口目标进行识别 并控制出入口执行机构启闭的电子系统或网络。
－－－GB 50348-2004 《安全防范工程技术规范》
放行 拒绝 记录 报警
GA/T394讨论的出入口控制系统
主动防护：
电视监控系统和防盗报警系统，并不能主动阻挡 非法入侵，其作用主要是在遭受非法入侵后，及
一、门禁控制系统的组成
视频安防监控系统 入侵报警系统
出入口控制（门禁、停车场） 系统
电子巡查系统 防爆安全检查系统
Access Control SystemΒιβλιοθήκη 出入口控制是安全技术防范的重要组成部分
物品流动
人员流动
信息流动 资金流动
广义的门禁控制系统
通俗理解：采用现代电子与信息技术，在出入口对人或物这两类目 标的进、出，进行放行、拒绝、记录和报警等操作的控制系统。
时发现并由人工来处理，是被动报警。而出入
口控制系统可以将没有被授权的人阻挡在区域外， 主动保护区域安全。
以门禁控制系统为中心集成其它子系统
门禁目标识 别子系统
门禁管理 子系统
门禁控制系统
门禁执行机 构
二、门禁控制器接口及接线
三、读卡器接线
四、出门按钮、门磁接线
五、电插锁安装与接线
六、系统初调
出入口控制系统
三、出入口控制系统的特点
（4）用很少的管理员就可以在控制中心控制整个大楼 内外所有出入口。
（5）系统的管理操作用密码控制，防止任意改动。 （6）整个系统有后备电源支持，保证停电后一段时 间内仍能正常工作。 （7）具有紧急全开门或全闭门功能。
四、出入口控制系统的分类
2. 系统的信息处理装置应能对系统中的有关 信息自动记录、打印、贮存，并有防篡改和防销 毁等功能措施，
3. 系统应能独立运行，并能与火灾自动报警 系统、视频安防监控系统、入侵报警系统联动。
4.对通道进出权限的管理
(1)进出通道的权限 对每个通道设置哪些 人可以进出，哪些人不能进出。
(2)进出通道的方式 对可以进出该通道的 人进行进出方式的授权，进出方式通常有密码、 读卡、生物识别、读卡+ 密码三种方式。
2.根据系统功能要求、出入目标数量、出入权限、 出入时间段等因素来确定系统的设备选型与配置。
3.出入口控制系统的设置必须满足消防规定的紧 急逃生时人员疏散的相关要求。断电开锁。
4.当系统与考勤、计费及目标引导(车库)等一卡 通联合设置时，必须保证出入口控制系统的安全性 要求。
工作情境四 城市维护建设税及教育费 附加的核算与申报
(1)电磁锁 电磁锁断电后是开门的,符合消防要求。并配备
多种安装架以供顾客使用。这种锁具适于单向的木 门、玻璃门、防火门、对开的电动门。
2.执行单元---电控锁
(2)阳极锁 阳极锁是断电开门型，符合消防要求。它安装 在门框的上部。与电磁锁不同的是阳极锁适用于 双向的木门、玻璃门、防火门，而且它本身带有 门磁检测器，可随时检测门的安全状态。 (3)阴极锁 一般的阴极锁为通电开门型。适用单向木门。 安装阴极锁一定要配备UPS电源。因为停电时阴锁 是锁门的。

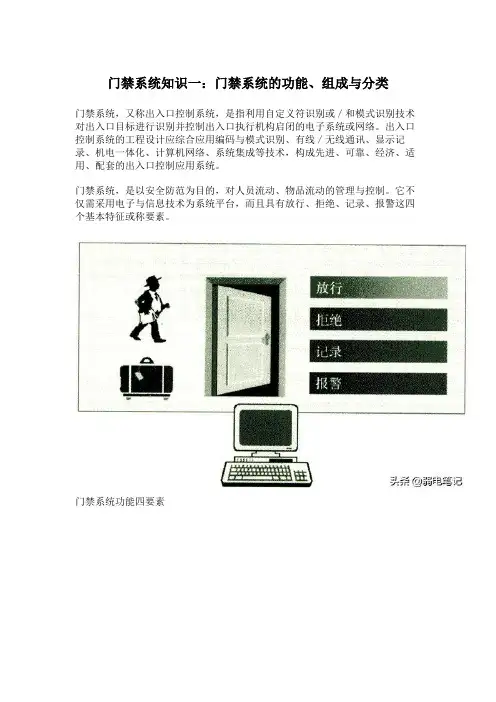

门禁系统知识一：门禁系统的功能、组成与分类
门禁系统知识一：门禁系统的功能、组成与分类门禁系统，又称出入口控制系统，是指利用自定义符识别或／和模式识别技术对出入口目标进行识别并控制出入口执行机构启闭的电子系统或网络。
出入口控制系统的工程设计应综合应用编码与模式识别、有线／无线通讯、显示记录、机电一体化、计算机网络、系统集成等技术，构成先进、可靠、经济、适用、配套的出入口控制应用系统。
门禁系统，是以安全防范为目的，对人员流动、物品流动的管理与控制。
它不仅需采用电子与信息技术为系统平台，而且具有放行、拒绝、记录、报警这四个基本特征或称要素。
门禁系统功能四要素目标识别门禁系统主要由识读部分、传输部分、管理／控制部分和执行部分以及相应的系统软件组成。
系统有多种构建模式，可根据系统规模、现场情况、安全管理要求等，合理选择。
门禁系统最基本结构单元联网门禁系统门禁系统的读卡器和按钮门磁信号等组成了门禁系统的输入设备，信号传给了控制器，控制器上的CPU和记忆体进行分析判断对比和存储，然后通过输出设备电锁动作来实现开门的过程，通过报警器来提示警报。
通过 485通讯转换器 TCP/IP通讯设备协议好比人的语言，进行了组网，形成了一个门禁群。
出入口控制系统工程的设计，应符合下列要求：1、根据防护对象的风险等级和防护级别、管理要求、环境条件和工程投资等因素，确定系统规模和构成；根据系统功能要求、出入目标数量、出入权限、出入时间段等因素来确定系统的设备选型与配置。
2、出入口控制系统的设置必须满足消防规定的紧急逃生时人员疏散的相关要求。
3、供电电源断电时系统闭锁装置的启闭状态应满足管理要求。
4、执行机构的有效开启时间应满足出入口流量及人员、物品的安全要求。
5、系统前端设备的选型与设置，应满足现场建筑环境条件和防破坏、防技术开启的要求。
6、当系统与考勤、计费及目标引导(车库)等一卡通联合设置时，必须保证出入口控制系统的安全性要求。
出入口控制系统按其硬件构成模式可分为以下型式：1、一体型：出入口控制系统的各个组成部分通过内部连接；组合或集成在一起，实现出入口控制的所有功能。
出入口管理控制系统
出入口管理控制系统现代社会的城市化进程迅猛发展，人员流动性高，出入口管理变得尤为重要。
出入口管理控制系统应运而生，通过科技手段对人员出入进行有效的管理和控制。
本文将从系统的功能、优势以及应用前景等方面进行探讨。
一、系统功能出入口管理控制系统是基于先进的计算机技术、通信技术以及传感器技术等构建起来的智能化管理系统。
它包括以下主要功能。
1.门禁管理：通过刷卡、人脸识别等技术，对出入口进行一对一的身份验证，实现出入口的严格控制。
只有授权人员才能进出该区域，实现对区域的安全保护。
2.考勤管理：系统能够准确记录人员的进出时间和出勤情况，提供便捷的考勤统计和分析功能，无需人工干预，大大简化了管理流程。
3.报警监控：系统设有报警功能，能及时响应异常情况。
比如，未授权人员闯入、门禁系统异常等，一旦发生，系统会第一时间报警，保障场所的安全。
4.统计与分析：系统能够对人员出入数据进行统计与分析，生成报表和图表，帮助管理者了解人员流动情况，为决策提供参考依据。
二、系统优势1.提高安全性：出入口管理控制系统可以有效防止未授权人员进入某一区域，保护重要设施和贵重物品的安全。
2.提高工作效率：传统的人工考勤方式往往耗时耗力，而出入口管理控制系统可以自动完成人员的考勤和数据记录，大大提高了工作效率。
3.减少管理成本：出入口管理控制系统可以代替人工巡查和门禁人员，从而减少了企业的管理成本。
4.数据可视化：系统具备数据统计和分析功能，将数据直观地呈现在管理员的面前，使决策更加科学有效。
5.远程管理：管理员可以通过网络远程管理出入口管理控制系统，随时随地监控出入口情况，保障区域安全。
三、应用前景出入口管理控制系统的应用前景广阔。
随着城市化进程的加速，大型写字楼、工业园区、小区物业等场所对出入口的管理需求日益增长。
出入口管理控制系统可以应用于以下场所：1.办公楼：大型办公楼内人员众多，对区域安全要求高，出入口管理控制系统可以有效管理进出人员。
门禁系统原理介绍
门禁系统原理介绍1.门禁系统概述门禁，即出入口控制系统，是对出入口通道进行管制的系统，门禁系统是在传统的门锁基础上发展而来的（英文Entrance Guard / Access Control）。
出入口安全管理系统是新型现代化安全管理系统，它集微机自动识别技术和现代安全管理措施为一体，它涉及电子，机械，光学，计算机技术，通讯技术，生物技术等诸多新技术。
它是解决重要部门出入口实现安全防范管理的有效措施。
适用各种机要部门，如银行、宾馆、机房、军械库、机要室、办公间、智能化小区、工厂等。
门禁系统早已超越了单纯的门道及钥匙管理，它已经逐渐发展成为一套完整的出入管理系统。
它在工作环境安全、人事考勤管理等行政管理工作中发挥着巨大的作用。
在该系统的基础上增加相应的辅助设备可以进行电梯控制、车辆进出控制，物业消防监控、保安巡检管理、餐饮收费管理等，真正实现区域内一卡智能管理。
2.门禁系统的发展传统的机械门锁仅仅是单纯的机械装置，无论结构设计多么合理，材料多么坚固，人们总能用通过各种手段把它打开。
在人员变更频繁的场所（如办公室，酒店客房）钥匙的管理很麻烦，在一些大型机关、企业，钥匙的管理成本很高，钥匙丢失或人员更换时往往要把锁和钥匙一起更换。
特别是传统机械钥匙容易出现重复，而且出入没有记录，其安全性非常差。
为了弥补上述问题于是出现了电子磁卡锁，电子密码锁，这从一定程度上提高了人们对出入口通道的管理程度。
但它们本身的缺陷就逐渐暴露，磁卡锁的问题是信息容易复制，卡片与读卡机具之间磨损大，故障率高，安全系数低。
密码锁的问题是密码容易泄露。
这个时期的门禁系统还停留在早期不成熟阶段，因此当时的门禁系统通常被人称为电子锁，应用也不广泛。
随着感应卡技术，生物识别技术的发展，门禁系统得到了飞跃式的发展，出现了感应卡式门禁系统，指纹门禁系统，虹膜门禁系统，面部识别门禁系统，乱序键盘门禁系统等各种技术的系统，它们在安全性，方便性，易管理性等方面都各有特长，门禁系统的应用领域也越来越广。
出入口控制系统
一卡通”系统的特点：
1． 方便快捷性 由于选用的非接触式IC卡采用非接触无源通信方式，读
写器在10cm内就对卡操作，不用插拔 卡，同时无方向性，大大提高每次使用速度。
2.安全稳定性 IC卡通过各种智能化终端的读写权限设置和数据的准
确记录，从而杜绝伪造，欺骗行为，并且智能化终端不会 因为环境的变化而影响正常运行。实现企业对“人、财、 物”多重控制 在一些保安密级较高的区域，出入时段可置 多重鉴别，或采用同一种鉴别方式进行多重检 验，或采用几种不同鉴别方式重叠验证。只有 在各次、各种鉴别都获允许的情况下，才允许 通过。
五、出入口控制系统管理法则
（3）二人同时出入 可通过把系统设置成只有两人同时通过各自 验证后才允许进入或退出保安区域的方式来实 现安全级别的增强。
2.根据系统功能要求、出入目标数量、出入权限、 出入时间段等因素来确定系统的设备选型与配置。
3.出入口控制系统的设置必须满足消防规定的紧 急逃生时人员疏散的相关要求。断电开锁。
4.当系统与考勤、计费及目标引导(车库)等一卡 通联合设置时，必须保证出入口控制系统的安全性 要求。
二、一卡通系统
① 一卡通宜具有出入口控制、电子巡查、停车 场管理、考勤管理、消费管理等功能；
识别方式选择：
为了充分保障较高的安全性和性价比：
一般场所可以使用进门读卡器、出门按钮方式； 特殊场所可以使用进出门均需要刷卡的方式； 重要场所可以采用进门刷卡+乱序键盘、出门刷 卡的方式； 要害场所可以采用进门刷卡+指纹+乱序键盘、出 门刷卡的方式。
2.执行单元---电控锁
电控锁，门禁系统中锁门的执行 部件。用户应根据门的材料、出门要 求等需求选取不同的锁具。主要有以下几种类型：
出入口(门禁)控制系统
23
七、设计原理
一、门禁系统按设计原理可分为以下两类：
• 1．控制器自带读卡器（识别仪） 这种设计的缺陷是控制器须安装在门外，因此部分控
制线必须露在门外，内行人无须卡片或密码可以轻松开门。 • 2．控制器与读卡器（识别仪）分体的
这类系统控制器安装在室内，只有读卡器输入线露在 室外，其它所有控制线均在室内，而读卡器传递的是数字 信号，因此，若无有效卡片或密码任何人都无法进门。这 类系统是用户的首选。
10
四、系统基本结构
• 1、底层（输入模 块）——身份识别
• 2、中层（控制处 理模块）——控制 器
• 3、上层（执行模 块）——管理系统
11
五、系统功能
（一）一般功能 1、基本功能： • 进出通道的权限 ； • 进出通道的方式 ； • 进出通道的时段 ； • 进出记录保存过后
可查询 。
12
2、实时监控功能：
• 普通型：
优点：操作方便，无须携带卡片；成本低。
缺点：同时只能容纳三组密码，容易泄露，安全性很差；无进出记录； 只能单向控制。 • 乱序键盘型（键盘上的数字不固定，不定期自动变化）。
优点：操作方便，无须携带卡片，安全系数稍高 。
缺点：密码容易泄露，安全性还是不高；无进出记录；只能单向控制。 成本高。
20
磁 卡 读 卡 器
磁卡
21
出入口控制(门禁)系统的检测：
出入口控制（门禁）系统的检测要求
1）检测内容：
①出入口控制（门禁）系统的功能检测：
a）系统主机在离线的情况下，出入口（门禁）控制器独立工作的准确性、实时性和储存信息的功能；
b）系统主机对出入口（门禁）控制器在线控制时出入口（门禁）控制器工作的准确性、实时性和储存信息的功能，以及出入口（门禁）控制器和系统主机之间的信息传输功能；
c）检测掉电后，系统启用备用电源应急工作的准确性、实时性和信息的存储和恢复能力；
d）通过系统主机、出入口（门禁）控制器及其他控制终端，实时监控出入控制点的人员情况；
e）系统对非法强行入侵及时报警的能力；
f）检测本系统与消防系统报警时的联动功能；
g）现场设备的接入率及完好率测试；
小时）出入口管理系统的数据存储记录保存时间应满足管理要求。
②系统的软件检测：
a）演示软件的所有功能，以证明软件功能与任务书或合同书要求一致；
b）根据需求说明书中规定的性能要求，包括时间、适应性、稳定性等以及图形化界面友好程度，对软件逐项进行测试；对软件的检测按本规范第3.2.6条中的要求执行；
c）对软件系统操作的安全性进行测试，如系统操作人员的分级
授权、系统操作人员操作信息的存储记录等；
d）在软件测试的基础上，对被验收的软件进行综合评审，给出综合评审结论，包括：软件设计与需求的一致性、程序与软件设计的一致性、文档（含软件培训、教材和说明书）描述与程序的一致性、完整性、准确性和标准化程度等。
2）出/入口控制器抽检的数量应不低于20%且不少于3台，数量少于3台时应全部检测；被抽检设备的合格率100%时为合格；系统功能和软件全部检测，功能符合设计要求时为合格，合格率100%时为系统功能检测合格。
出入口管理系统(门禁系统)
出入口管理系统(门禁系统)1·简介1·1 目的本文档旨在介绍出入口管理系统（门禁系统）的设计和实施过程，为系统的开发、部署和使用提供详细的指导。
1·2 背景随着人们对安全性要求的提高，门禁系统在公共场所和企业机构中的应用越来越广泛。
出入口管理系统是一种通过技术手段实现对人员进出管理和进出记录的系统，为了提高安全性和便捷性，门禁系统通常配备了多种身份验证方式和进出记录管理功能。
1·3 参考文献●[引用文献1：门禁系统设计指南]●[引用文献2：门禁系统用户手册]●[引用文献3：相关法律法规]2·系统概述2·1 功能描述出入口管理系统主要包括以下功能：●人员身份验证：通过密码、卡片、指纹等方式对人员身份进行验证。
●门禁控制：控制门禁设备的开启和关闭，实现对人员进出的管理。
●记录管理：记录人员进出的时间、地点、方式等信息，并提供查询和报表功能。
●报警管理：监测异常状况（如非法闯入、门禁设备故障等）并及时报警。
●权限管理：设置不同人员享有的进出权限，并实现权限的分级管理。
2·2 需求分析根据系统概述，我们可以得出以下需求：●支持多种身份验证方式，如密码、卡片、指纹等。
●实时控制门禁设备的开启和关闭。
●记录人员进出的相关信息，并提供查询和报表功能。
●能够监测异常状况并及时报警。
●具备权限管理功能，方便设置不同人员的进出权限。
3·系统设计3·1 系统架构出入口管理系统主要由以下几个模块组成：●前端界面：提供用户交互界面，包括身份验证、权限设置等功能。
●身份验证模块：负责验证人员身份，如密码验证模块、刷卡验证模块等。
●控制模块：实时控制门禁设备的开启和关闭。
●记录管理模块：负责记录人员进出的相关信息，并提供查询和报表功能。
●报警管理模块：监测异常状况并及时报警。
3·2 数据库设计出入口管理系统的数据库设计应包括以下表格：●用户表：存储用户信息，包括用户名、密码等。
出入口管理系统(门禁系统)
出入口控制系统
接触与非接触卡
（1） 接触式IC卡：该类卡是通过IC卡读写设备的触点与IC卡的触点接触后进行数据的读写。国际标准ISO7816对此类卡的机械 特性、电器特性等进行了严格的规定。（2）非接触式IC卡：该类卡与IC卡设备无电路接触，而是通过非接触式的读写技术进行读写（如光或无线技术）。其内嵌芯片除了CPU、逻辑单元、存储单元外，增加了射频收发电路。国际标准ISO10536系列阐述了对非接触式IC卡的规定。该类卡一般用在使用频繁、信息量相对较少、可靠性要求较高的场合。注:IC卡可写入信息,需要初始化.
通讯方式
优点
缺点
RS485
成本比较低廉，单独组网，不会受到其他设备的共用网络的干扰。
组网数量有限。组网范围有限。通讯速度比较慢。
以太网
组网数量无限制，组网范围广，可以跨地区，甚至跨国界。通讯速度快，适合过万人，过百门的门禁系统。可扩展性好,如无线、网络供电等。
成本会稍高于RS485控制器。
设计所-讲稿
设计所-讲稿
出入口控制系统
前端基本构成
设计所-讲稿
出入口控制系统
软件功能平台
硬件平台服务器个人PC嵌入式软件平台WindowsUnix/Linux客户端和服务器C/SB/S
设计所-讲稿
出入口控制系统
门禁控制器
--门禁系统的核心数据处理和存储部分，是门禁系统的灵魂。按控制门数分类可分为1、2、4、8、16、32等多种按通讯方式分类
•
RFID按照能源的供给方式分为无源RFID，有源RFID，以及半有源RFID。无源RFID读写距离近，价格低；有源RFID可以提供更远的读写距离，但是需要电池供电，成本要更高一些，适用于远距离读写的应用场合。注:所以有的RFID有自带电池,类似蓝牙卡
出入口管理系统(简称门禁系统)
出入口管理系统（简称门禁系统）出入口管理系统（简称门禁系统）具有对门户出入控制、实时监控、紧急报警等多种功能，它将时刻自动记录人员的出入情况,限制内部人员的出入区域,出入时间,保护机房设备的使用安全，带有寻更及防入侵报警功能。
用户通过不同权限的授权门禁卡进入不同的区域。
规范内部员工出入，杜绝外来人员随意进出，既方便了内部管理，又增强了内部的保安,从而为用户提供一个高效和具经济效益的工作环境。
作为一个现代化的机房，为了保证机房内部的设备安全及数据保密，应在机房内及重要辅助房间入口应设计了门禁管制设备，通过该系统控制机房区人员流向与安全。
1、基本组成部分门禁系统由门禁控制器、感应读卡器（本次选用指纹识别仪）、通讯转换器、管理软件组成。
指纹识别仪：通过指纹识别感应原理，识别指纹。
门禁控制器：存储感应卡权限和刷卡记录，并中央处理所有读卡器上传信号，负责和计算机通讯和其他数据存储器协调，配合管理软件的智能处理中心。
电锁：电动执行机构。
通讯转换器：对所有数据存储器进行联网和远距离通讯。
管理软件：通过电脑对所有单元进行中央管理和监控，进行相应的时钟、授权、统计管理工作。
（本次集成至大楼门禁系统，不在本次范围内）电源：提供系统运作电源和电锁的执行结构的电源供应。
2、人员进出形式单向感应式（指纹识别仪＋控制器＋出门按钮＋电锁）使用者在门外出示经过授权的指纹，经读卡器识别确认身份后，控制器驱动打开电锁放行，并记录进门时间。
使用者离开所控房间时，在门内同样要出示经过授权的感应卡，经读卡器识别确认身份后，控制器驱动打开电锁放行，并记录出门时间。
适用于安全级别较高的环境，不但可以有效地防止外来人员的非法进入，而且可以查询最后一个离开的人和时间，便于特定时期（例如失窃时）落实责任提供证据。
本次机房设计按照此模式设计。
3、门禁设计3.1、门禁分区设计本次包含三层的信息通信机房和二十三层的会议电视机房内的门禁系统在公网接入机房、信息通信机房、信息UPS机房、会议电视机房、会议电视UPS机房各配置进出门指纹识别出入管理系统；本次配置的门禁控制器统一接入至原有大楼门禁管理系统内。
