C水泥混凝土配合比报告普通
C20砼配合比报告
C20砼配合比报告C20砼是一种普通的混凝土配合比，广泛应用于建筑工程中。
本文将对C20砼的配合比进行详细报告，以期能够深入了解其建筑性能及在实际施工中的应用。
C20砼的配合比是指混凝土中各组分（水泥、细骨料、粗骨料和掺合料）按一定比例混合后的成份。
C20表示混凝土的强度等级，即抗压强度为20MPa。
C20砼的强度适中，适用于一些中小型建筑物的基础、梁柱、板块等构件的施工，能够满足一般承重的要求。
C20砼的配合比可以根据不同的施工要求进行调整。
一般而言，其水泥、细骨料、粗骨料和掺合料的比例约为1：2：3：0.4、具体的配比还需要考虑到实际工程的具体要求，如抗渗性、抗裂性、耐久性等。
水泥是混凝土的胶结材料，起着增强强度和保护骨料的作用。
在C20砼中，水泥的用量通常为混凝土质量的一部分。
常用的水泥种类有硅酸盐水泥、硫铝酸盐水泥和普通硅酸盐水泥。
根据实际需要选择合适的水泥种类，以达到C20砼的设计要求。
细骨料是指粒径小于5mm的骨料，常用的细骨料有河沙、机制砂等。
细骨料的选择直接影响到混凝土的强度和工作性能，需要注意的是，细骨料应具有一定的骨料粘结性和合适的含水率。
粗骨料是指粒径在5mm至20mm之间的骨料，常用的粗骨料有碎石、卵石等。
粗骨料为混凝土提供一定的强度和抗压能力，同时也增加了混凝土的耐久性和工作性能。
掺合料是指与水泥混合使用的材料，常用的掺合料有粉煤灰、矿渣粉等。
掺合料能够改善混凝土的工作性能、提高强度和耐久性，并且有利于环境保护和资源的综合利用。
在C20砼的实际施工过程中，需要按照设计要求进行材料的配合和搅拌。
首先，将水泥、细骨料、粗骨料和掺合料分别按照设计比例加入混凝土搅拌站进行干拌。
干拌均匀后，再加入适量的水进行湿拌，在搅拌过程中继续搅拌3-5分钟，直到混凝土达到均匀、流动性好的要求。
然后将搅拌好的混凝土输送至施工现场进行浇筑和成型。
总之，C20砼是一种常用的混凝土配合比，具有适中的强度和工作性能。
C水泥混凝土配合比报告普通
C水泥混凝土配合比报告普通水泥混凝土配合比是指将水泥、砂、石料和水按一定的比例混合制备成混凝土的工艺和方法。
正确的配合比可以保证混凝土的强度、耐久性、抗渗性和施工性能。
以下是一份普通水泥混凝土配合比报告，共计1200字以上。
一、配合比设计目标根据工程要求，本次水泥混凝土配合比设计的目标为：达到C40的强度等级。
二、计算各组份用量1.水泥用量计算：根据量均法则，按照水泥胶砂比例1:0.45计算，假设配合比中水泥胶砂含量为35%，则可得水泥用量Wc=(100/(1+胶砂含量))*胶砂用量；2.砂用量计算：根据混凝土强度等级C40，按照强度法则，可查找对应的标准强度值，假设为fcm=40；根据砂的湿密度和装载系数，计算砂的实际用量。
3.石料用量计算：根据砂石比例和砂石骨料的容重，计算石料的实际用量。
4.水用量计算：水用量一般根据水灰比确定，假设本次设计中采用水灰比为0.45，根据水泥用量计算水的实际用量。
三、配合比确定根据以上用量计算，可以得到本次水泥混凝土配合比如下：水泥用量：X kg砂用量：Y kg石料用量：Z kg水用量：W kg四、配比材料的选择和性能要求1.水泥：选择符合国家标准的普通硅酸盐水泥。
2.砂：选择粒径合适、骨料均匀、含泥量低的粗细砂。
3.石料：选择粒径大小合适、均一、干净、无泥、碎石块的骨料。
4.水：选择清洁、无杂质、无盐分的水。
五、掺合料的选择和掺入量确定根据工程需要，可适量掺入合适的掺合料，如硅灰石粉等，掺合量一般为水泥用量的10%左右。
六、施工注意事项1.配合比施工前，要进行试配实验，通过试验确定最佳的配合比。
2.施工时要按照标准操作程序，保持施工环境整洁，确保混凝土的质量。
3.混凝土的搅拌、运输和浇筑要均匀、顺畅，避免堆放太久导致混凝土的初凝。
4.施工完毕后，要及时进行养护措施，保持混凝土的湿润，防止开裂和渗水等问题。
七、配合比的试验及结果分析根据配合比进行试验，测定混凝土的强度和其他性能指标，与设计要求进行对比分析，确定配合比的合理性。
C35普通混凝土配合比说明
计算水泥混凝土配制强度（fcu.0）= 43.2 Mpa
计算水灰比（W/C）= 0.50
选定单位用水量= 183 Kg/m³计算单位水泥用量= 366Kg/m³
选定砂率= 0.34
计算单位细集料用量= 645 Kg/m³计算单位粗集料用量= 1253 Kg/m³
初步配合比为：水泥366砂子645碎石1253水183减水剂2.75
2447
120
试配3
0.55
178
34
2.75
2447
140
试配号
水灰比
龄期（天）
强度（Mpa）
平均强度（Mpa）
28天强度（Mpa）
28天强度平均值（Mpa）
试配1
0.50
7
40.6
40.0
45.7
45.0
7
39.4
44.6
7
40.0
44.8
试配2
0.45
7
41.7
42.1
49.3
48.7
7
42.7
水泥：细集料：粗集料：水：外掺材料= 1 : 1.76 : 3.42：0.50 : 0.0075
1、验强度及确定实验室配合比
试配号
水灰比
水质量（Kg）
砂率（％）
外掺材料
（Kg）
外加剂（％）
实测
试配1
0.50
183
34
2.75
2447
130
试配2
0.45
188
33
2.75
49.0
7
42.0
48.1
试配3
0.55
7
31.9
C20水泥混凝土配合比报告(普通)
精心整理C20水泥混凝土配合比报告一、试配要求和引用标准1、砼配制强度为28.2MPa ，用于素桩；2、坍落度70mm~90mm ；3、《公路工程水泥及水泥混凝土试验规程》（JTGE30-2005）；连续三、计算初步配合比1、计算混凝土配制强度值（f cu,o ）设计强度标准值f cu,k =20Mpa,保证率系数t=1.645,标准差ó=5MPaf cu,o =f cu,k +1.645×ó=20+1.645×5=28.2（Mpa ）2、计算水胶比（W/(C+K ））W/(C+K)=a a.f ce/（f cu,o+a a a b.f ce）式中回归系数a a为0.46，a b为0.07，f ce根据水泥强度等级选为42.5MPa,f cu,o为混凝土配制强度值28.2Mpa。
W/(C+K)=0.46×42.5/（28.2+0.46×0.07×42.5）=0.66为了保证混凝土强度和结构的耐久性，根据经验采用水胶比：W/(C+K)为0.54。
334m co56、（m so）m so7、采用重量法计算粗骨料（m go）碎石重量m go=m cp-m so-m co-m w-m f=2400-707-340-221-70=1062(Kg/m3）8、按重量法计算初步配合比水泥：粉煤灰：砂：碎石：水=340：70：707：1062：221即：1：0.20：2.08：3.12：0.65W/(C+K)=0.54四、调整工作性、提出基准配合比1、计算试拌材料用量试拌40L混凝土拌和物，各种材料用量：水泥：340×0.04=13.60Kg砂：707×0.04＝28.28KgW/(C+K)C=0.56砂率不变，用水量不变，改变胶凝材料用量来拌制三组混凝土拌和物。
三组配合比分别为：A：水泥：粉煤灰：砂：碎石：水=353：72：702：1052：221即：1：0.20：1.99：2.98：0.65W/(C+K)A=0.52B：水泥：粉煤灰：砂：碎石：水=340：70：707：1062：221即：1：0.21：2.08：3.12：0.65W/(C+K)B=0.54C：水泥：粉煤灰：砂：碎石：水=328：67：714：1070：221即：1：0.20：2.18：3.26：0.67W/(C+K)C=0.48试配成型试件7天和28天强度如下：=340：。
C 混凝土配合比

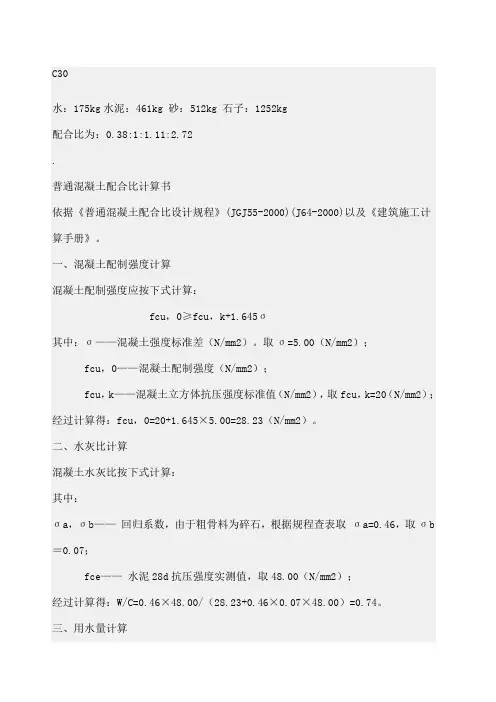

C30水：175kg水泥：461kg 砂：512kg 石子：1252kg配合比为：0.38:1:1.11:2.72.普通混凝土配合比计算书依据《普通混凝土配合比设计规程》(JGJ55-2000)(J64-2000)以及《建筑施工计算手册》。
一、混凝土配制强度计算混凝土配制强度应按下式计算：fcu，0≥fcu，k+1.645σ其中：σ——混凝土强度标准差（N/mm2）。
取σ=5.00（N/mm2）；fcu，0——混凝土配制强度（N/mm2）；fcu，k——混凝土立方体抗压强度标准值（N/mm2），取fcu，k=20（N/mm2）；经过计算得：fcu，0=20+1.645×5.00=28.23（N/mm2）。
二、水灰比计算混凝土水灰比按下式计算：其中：σa，σb——回归系数，由于粗骨料为碎石，根据规程查表取σa=0.46，取σb ＝0.07；fce——水泥28d抗压强度实测值，取48.00（N/mm2）；经过计算得：W/C=0.46×48.00/（28.23+0.46×0.07×48.00）=0.74。
三、用水量计算每立方米混凝土用水量的确定，应符合下列规定：1．干硬性和朔性混凝土用水量的确定：1）水灰比在0.40～0.80范围时，根据粗骨料的品种，粒径及施工要求的混凝土拌合物稠度，其用水量按下两表选取：2）水灰比小于0.40的混凝土以及采用特殊成型工艺的混凝土用水量应通过试验确定。
2．流动性和大流动性混凝土的用水量宜按下列步骤计算：1）按上表中坍落度90mm的用水量为基础，按坍落度每增大20mm用水量增加5kg，计算出未掺外加剂时的混凝土的用水量；2）掺外加剂时的混凝土用水量可按下式计算：其中：mwa——掺外加剂混凝土每立方米混凝土用水量（kg）；mw0——未掺外加剂时的混凝土的用水量（kg）；β——外加剂的减水率，取β=500%。
3）外加剂的减水率应经试验确定。
普通_C35混凝土配合比设计
1、计算初步配合比1)混凝土设计强度 (f cu.k )=Mpa 混凝土的设计坍落度mm粗骨料类型:砂:水泥强度等级Mpa2)选择混凝土的强度标准差σ=MPa计算混凝土的配制强度(f cu.o)=f cu.o+1.645σ=Mpa水泥28d抗压强度实测值f ce =Mpa 水泥强度富余系数γc =回归系数 a a =a b =a a *fcefcu.o+a a *a b *f ce3)选定单位用水量m wo =kg/m 3计算水泥用量m co =kg/m 3选定砂率βs=假定混凝土湿表观密度m cp =kg/m 3计算单位砂用量m so =kg/m 3计算单位石用量m go =kg/m 3确定初步配合比 水泥：砂：石 =：：水灰比 =2、调整工作性，提出基准配合比1)计算水泥混试拌材料用量:按初步配合比试拌混凝土拌和物L ,各种材料用量为:水泥=kg 水=kg 砂=kg 石=kg2)调整工作性按初步配合比拌制水泥混凝土拌和物,测定其粘聚性、保水性、坍落度。
坍落度测定值为mm,粘聚性和保水性，施工和易性要求。
如不满足要求,保持不变，增加重新拌制拌和物,测定其粘聚性、保水性、坍落度。
35普通水泥混凝土配合比设计书～30.012.60.460.07=6.041.287.6II区中砂计算水灰比W/C=0.420.4242.5301042.544.9 1.00选定水灰比:2.9270良好满足11.370.421804290.327058924501252碎石3)提出基准配合比经过工作性调整，确定基准配合比为：水泥：砂：石 =：：水灰比 =单位材料用量为：水泥=kg/m 3水=kg/m 3砂=kg/m 3石=kg/m 34)设计掺入外加剂%,外加剂的减水率β为%,计算单位用水量m wa =m w0(1-β)=kg/m3计算单位水泥用量mca=kg/m 3计算单位砂用量msa=kg/m3计算单位石用量mga=kg/m 3按重新计算的各材料的单位用量拌制混凝土拌和物，测定其粘聚性、保水性、坍落度。
土木工程材料——普通混凝土配合比设计实验报告
实验一普通混凝土配合比设计实验（必修）子项目1水泥实验一. 实验内容四项：_________________、_________________、_________________、_________________。
二. 实验环境室内温度___________℃；相对湿度__________%。
实验日期____________年_____月__ __日。
三．实验样品水泥品种__________________________；生产厂家_____________________________________；出厂日期__________________________；强度等级__________________________。
四．实验记录与计算1.标准稠度用水量实验方法____________________（固定水量法、调整水量法）；水泥标准稠度用水量实验记录表表1.1.1实验次数水泥重量C/ g加水量W/ g试锥下沉深度S/ mm标准稠度用水量P/ %12平均P / %2. 凝结时间水泥凝结时间实验记录表表1.1.2加水时间时(h)分(min)实验次数测试时间/h, min沉入深度/ mm距底板距离/ mm1 —2 —3 —4 —初凝时间/ h, min终凝时间/ h, min3. 体积安定性实验方法____________________（试饼法、雷氏法）；合格性判定 ______________________________。
4. 胶砂强度⑴ 材料配比：水泥︰标准砂︰水＝_______︰_______︰_______；成型三条40×40×160mm 试件需：水泥___________g ；标准砂_____________g ；水___________g 。
⑵ 抗折强度：试验机型号______________； 最大加荷范围______________；本试验加荷速度______________；水泥抗折强度实验记录表 表1.1.3试件编号实验日期 龄期 /d 试件尺寸/mm 实验结果 备 注（注明剔除及特殊情况） 成 型 试 验 跨度L 宽 b 高 h 破坏荷载 /N 抗折强度 /MPa1 (1) 3个试件强度平均值 MPa (2)试件 强度超平均值±10%，应剔除(3) 抗折强度评定值应按剩余 个试件强度评定2 3抗折强度评定值 / MPa⑶ 抗压强度：试验机型号______________； 最大加荷范围______________；本试验加荷速度______________；水泥抗压强度实验记录表 表1.1.4试件编号 实验日期龄期 /d 受力面积 /mm 2实验结果 备 注（注明剔除及特殊情况）成型 试验 破坏荷载 /N 抗压强度/MPa1(1) 6个试件强度平均值 MPa (2) 试件 强度超平均值±10%，应剔除(3) 抗压强度评定值应按剩余 个试件强度评定2 3 4 5 6抗压强度评定值ce f / MPa⑷ 确定水泥强度等级：根据国标____________________，实验所用水泥的强度等级为________________。
c30混凝土配合比实验报告
竭诚为您提供优质文档/双击可除c30混凝土配合比实验报告篇一：c30混凝土配合比设计报告c30混凝土配合比设计报告一、设计依据:1、普通混凝土配合比设计规程（JgJ55-2000）2、公路工程水泥及水泥混凝土试验规程（JTge30-20XX）3、公路桥涵施工技术规范（（JTJ041-2000）4、现代混凝土配合比设计手册（张应力主编人民交通出版社出版）5、岱山县衢山岛枕头山至潮头门公路工程两阶段施工图设计二、工程要求:1、强度等级：c302、拌合方法：机械3、坍落度：70-90mm4、部位：进洞管棚护拱及隧道设备槽室预制钢筋砼盖板等三、试验目的:通过试验，确定该配合比的材料和最佳配合比例。
四、材料选用：1、水泥：采用浙江桐星水泥磨粉有限公司生产的“桐星”牌p.c32.5水泥2、粗集料：采用舟山高深石业有限公司生产的碎石，级配采用4.75~16㎜和16~26.5mm各50%掺配，符合4.75~26.5mm连续级配要求，其级配和各项技术指标均符合规范要求（见试验报告）。
3、细集料：采用衢山淡化砂，mx=2.44，通过该砂各项技术指标测定，均满足c30砼用砂要求（见试验报告）。
4、水：饮用水，符合砼用水要求。
五、材料要求:根据技术规范，c30砼的材料应符合下列要求。
1、粗集料：碎石①、粗集料的技术要求：②、粗集料的颗粒级配：2、细集料：黄砂①、砂中杂质含量限值:②、砂的级配范围（Ⅱ区中砂）六、砼配合比设计步骤：1、基准配合比（c30-b）⑴、试配强度：fcuo=fcuk+1.645σ=30+1.645×5=38.2⑵、计算水灰比：w/c=aafce/fcu,o+aaabfce●●●=0.46×36.7/38.2+0.46×0.07×36.7=0.43fce=rcfce.g=1.13×32.5=36.7（mpa）●根据以往经验水灰比取：w/c=0.44⑶、依据JgJ55-2000规范，查表4.0.1-2。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
C水泥混凝土配合比报
告普通
公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-
C20水泥混凝土配合比报告
一、试配要求和引用标准
1、砼配制强度为28.2MPa，用于素桩；
2、坍落度70mm ~90mm；
3、《公路工程水泥及水泥混凝土试验规程》（JTG E30-2005）；
4、《普通混凝土配合比设计规程》（JGJ 55-2000）；
5、《公路工程集料试验规程》（JTG E41-2005）；
6、《公路桥涵施工技术规范》（JTJ 041-2000）。
7、根据原材料的基本性质结合施工条件，在监理单位共同参与中设
计该配合比如下：
二、原材料
1、水泥：渑池仰韶水泥有限公司
2、砂：三门峡卢氏中砂，细度模数2.82；
3、碎石：三门峡张茅石料厂，碎石最大粒径为19mm，采用4.75-
19mm连续级配碎石，其中9.5-19mm碎石占65%，4.75-9.5mm碎石占
35%；
4、粉煤灰：三门峡火电厂Ⅰ-级粉煤灰；
5、水：饮用水；
三、计算初步配合比
1、计算混凝土配制强度值（f
cu,o
）
设计强度标准值f
cu,k
=20Mpa,保证率系数t=1.645,标准差ó=5MPa
f cu,o =f
cu,k
+ 1.645×ó=20+1.645×5=28.2（ Mpa）
2、计算水胶比（W/(C+K））
W/(C+K)=a
a .f
ce
/（f
cu,o
+ a
a
a
b
. f
ce
）
式中回归系数a
a 为0.46，a
b
为0.07，f
ce
根据水泥强度等级选为
42.5MPa,f
cu,o
为混凝土配制强度值28.2 Mpa。
W/(C+K)=0.46×42.5/（28.2+0.46×0.07×42.5）=0.66
为了保证混凝土强度和结构的耐久性，根据经验采用水胶比：W/(C+K)为0.54。
3、根据规范要求和施工经验选取用水量m
w
为221Kg /m3,
4、计算单位胶凝材料用量（m
co
）
m
co = m
w
/ W/(C+K)=221/0.54=410（Kg /m3）
为了能得到和易性优良、耐久性良好、施工方便的混凝土，根据以往的
经验，将该配合比中加入部分粉煤灰来满足这几方面的要求。
决定每立方混凝土加入70 Kg粉煤灰，340Kg水泥。
5、选定砂率(?
s
)
粗集料采用4.75-19mm连续级配碎石，细集料采用细度模数为2.82的
中砂，选定砂率?
s
=40%。
6、每立方米混凝土拌合物的假定重量(m
cp
)取2400 Kg，采用重量法计算细
集料（m
so
）砂重量:
m so =（m
cp
- m
co
- m
w
- m
f
）× ?
s
＝（2400-340-221-70）×40%=707 Kg /m3
7、采用重量法计算粗骨料（m
go
）碎石重量
m go = m
cp
- m
so
- m
co
- m
w
- m
f
=2400-707-340-221-70=1062(Kg /m3）
8、按重量法计算初步配合比水
泥：粉煤灰：砂：碎石：水=340：70：707：1062：221
即：1：0.20：2.08：3.12：0.65 W/(C+K)=0.54
四、调整工作性、提出基准配合比
1、计算试拌材料用量
试拌40L混凝土拌和物，各种材料用量：
水泥：340×0.04=13.60Kg
砂：707×0.04＝28.28Kg
碎石：1062×0.04＝42.48Kg
粉煤灰：70×0.04＝2.80 Kg
水：221×0.04＝8.84Kg
其中碎石9.5-19mm碎石占65%为27.61Kg、4.75-9.5mm碎石占35%为
14.87Kg
２、试拌调整工作性
按计算材料用量拌制混凝土拌和物，测定坍落度为80mm，30分钟后测坍落度为75mm。
粘聚性良好、保水性良好，满足施工和易性要
求。
３、提出基准配合比
混凝土拌和物的基准配合比为：
水泥：粉煤灰：砂：碎石：水=340：70：707：1062：221 即：1：0.21：2.08：3.12：0.65 W/(C+K)=0.54
五、检验混凝土强度、工作性能来确定试验室配合比
检验强度：采用水胶比分别为W/(C+K)
A =0.52；W/(C+K)
B
=0.54；
W/(C+K)
C
=0.56 砂率不变，用水量不变，改变胶凝材料用量来拌制三组
混凝土拌和物。
三组配合比分别为：
A：水泥：粉煤灰：砂：碎石：水=353：72：702：1052：221
=0.52
即：1：0.20：1.99：2.98：0.65 W/(C+K)
A
B：水泥：粉煤灰：砂：碎石：水=340：70：707：1062：221 即：1：0.21：2.08：3.12：0.65 W/(C+K)
=0.54
B
C：水泥：粉煤灰：砂：碎石：水=328：67：714：1070：221
=0.48
即：1：0.20：2.18：3.26：0.67 W/(C+K)
C
试配成型试件7天和28天强度如下：
经试配检验A、B、C三组配合比的工作性能、强度以及施工经济多个方
面综合考虑拟采用 B 组配合比作为试验室配合比：水
泥：粉煤灰：砂：碎石：水=340：70：707：1062：221 即：1：0.21：2.08：3.12：0.65 W/(C+K)
=0.54
B
中交一公局第一工程有限公司
连霍洛三段改建工程TJ-19标段工地试验室。
