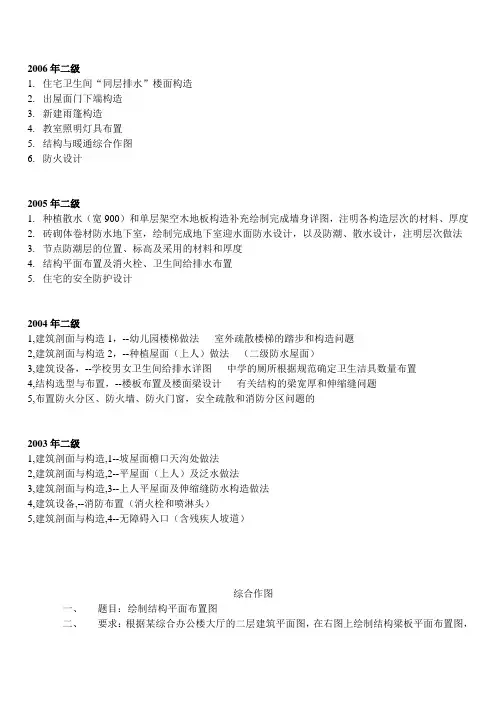

▲二级注册建筑师考试 历年作图题汇总
2006年二级
1.住宅卫生间“同层排水”楼面构造
2.出屋面门下端构造
3.新建雨篷构造
4.教室照明灯具布置
5.结构与暖通综合作图
6.防火设计
2005年二级
1.种植散水（宽900）和单层架空木地板构造补充绘制完成墙身详图，注明各构造层次的材料、厚度
2.砖砌体卷材防水地下室，绘制完成地下室迎水面防水设计，以及防潮、散水设计，注明层次做法
3.节点防潮层的位置、标高及采用的材料和厚度
4.结构平面布置及消火栓、卫生间给排水布置
5.住宅的安全防护设计
2004年二级
1,建筑剖面与构造1，--幼儿园楼梯做法室外疏散楼梯的踏步和构造问题
2,建筑剖面与构造2，--种植屋面（上人）做法（二级防水屋面）
3,建筑设备，--学校男女卫生间给排水详图中学的厕所根据规范确定卫生洁具数量布置
4,结构选型与布置，--楼板布置及楼面梁设计有关结构的梁宽厚和伸缩缝问题
5,布置防火分区、防火墙、防火门窗，安全疏散和消防分区问题的
2003年二级
1,建筑剖面与构造,1--坡屋面檐口天沟处做法
2,建筑剖面与构造,2--平屋面（上人）及泛水做法
3,建筑剖面与构造,3--上人平屋面及伸缩缝防水构造做法
4,建筑设备,--消防布置（消火栓和喷淋头）
5,建筑剖面与构造,4--无障碍入口（含残疾人坡道）
综合作图
一、题目：绘制结构平面布置图
二、要求：根据某综合办公楼大厅的二层建筑平面图，在右图上绘制结构梁板平面布置图，
并注明梁的断面尺寸和板的厚度。
三、提示：
1.采用全现浇砼框架结构。
2.所有纵横的轴线均在柱子中心线位置，柱子平面尺寸均为500×500mm
3.一、二层层高均为3900mm，结构布置按梁板柱体系进行设计，不必配筋。
4.所有内外墙均为240mm厚粘土空心砖墙。
2分题
一、题目：绘制室内消火栓和自动喷水平面图。
二、要求：
1.在某综合办公楼梯三层高大厅的二层平面图上，绘制消火栓和自动喷水平面布置
图。
2.平面图应在绘制各系统的设备、水平管、主管、不需标注管径，但数量、位置应准
确。
（图中轴二端的建筑不必布置）
三、提示：
1.中庭四周不必布置水幕设备
2.设备图例：
3 题安全措施
一、题目：建筑物入口无障碍设计。
二、要求：
1.某小型公建室内外高差为1.25m。
平面尺寸如图示，请在平面图中绘出使残疾人和轮椅通
过的坡道，并注明平面尺寸，相关标高及坡度等。
2.绘制坡道起始点处扶手立面图及坡道横剖面图，并注明主要尺寸。
提示：主要人流从南侧和西侧进入。
预测：
上人屋面刚性防水，带保温隔气层
还有玻璃幕墙.
安全部分,我觉得今年可能会考无障碍公厕,或是幼儿园厕所布置.
设备部分,连着几年都是给排水方面的题,今年可能会有空调布置方面的。
二级建筑师考试作图题
二级建筑师考试作图题二级建筑师考试作图题中涉及到的作图方式有两种：平面作图法和立体作图法。
平面作图法：就是按照一定尺寸和角度用笔作成平面图形，并根据图形所提供的尺寸准确地画出出图形中的图样。
此种作图方法一般在建筑设计图中大量使用，考生应特别注意掌握作图技术要求和注意事项。
立体作图：就是将不同类型的图样用笔进行连接成一张平面图并画出各图样之间的空间位置关系以及要求表达出来后再进行绘制。
此种作图方式不仅适用于平面绘图和立体绘图。
在计算复杂、需要计算量较大时可采用此种作图方法进行设计图绘制；一般在图中绘制一张平面图纸是十分困难的事，只能在该张图纸上画出某个图样才能完成此项任务并获得报酬（见图6)。
一、图中用笔和字体的要求建筑设计图中的主要用笔为铅笔，具有较强的韧性、较好的适用性，但是也存在一些缺点。
如铅笔容易被笔尖划伤，而且字迹不够清晰；铅笔尖过细也容易被划伤；铅笔有较强的书写速度；在铅笔中加入颜料可防止纸张褪色等。
铅笔不能直接书写在图纸上，必须经过一定时间锻炼后再进行书写。
图中用笔必须有箭头或符号，一般是圆点、箭头、符号、标点等（见图7)。
在图样没有标点符号时可使用其他类型符号；如果所用文字不能直接印刷在图纸上，可采用打孔的方式代替使用；打好孔后要做好标记（见图8);打好标记后要仔细检查符号有无缺损及其字体样式是否与原图相同等等。
在图中不得使用标点符号或标点等辅助用笔。
例如草图中不可使用标点符号；在图中必须用标点符号表示某一部分，比如圆角图形宜用三角形表示；在图中必须将局部用标点符号表示出来（见图9)。
二、图面层（符号）的作图要求图面层（符号）要求作图必须在一张平面图纸上绘制所要求的图面符号（见图8)。
图面层（符号）主要有：表示墙体、屋面、天棚、门窗、装饰等位置关系以及有关建筑设施、设备等表示技术要求。
作图时应认真阅读图纸，并要按照图纸上给出的尺寸和位置进行作图（见图9)。
在实际作图中，常要绘制得非常复杂，也就是经常会出现各种尺寸、位置关系以及各种文字符号，因此必须认真学习各种作图规范并严格按照规范要求完成图纸后才能进行设计绘制（见图10)。
▲二级注册建筑师考试 历年作图题汇总
2006年二级1.住宅卫生间“同层排水”楼面构造2.出屋面门下端构造3.新建雨篷构造4.教室照明灯具布置5.结构与暖通综合作图6.防火设计2005年二级1.种植散水（宽900）和单层架空木地板构造补充绘制完成墙身详图，注明各构造层次的材料、厚度2.砖砌体卷材防水地下室，绘制完成地下室迎水面防水设计，以及防潮、散水设计，注明层次做法3.节点防潮层的位置、标高及采用的材料和厚度4.结构平面布置及消火栓、卫生间给排水布置5.住宅的安全防护设计2004年二级1,建筑剖面与构造1，--幼儿园楼梯做法室外疏散楼梯的踏步和构造问题2,建筑剖面与构造2，--种植屋面（上人）做法（二级防水屋面）3,建筑设备，--学校男女卫生间给排水详图中学的厕所根据规范确定卫生洁具数量布置4,结构选型与布置，--楼板布置及楼面梁设计有关结构的梁宽厚和伸缩缝问题5,布置防火分区、防火墙、防火门窗，安全疏散和消防分区问题的2003年二级1,建筑剖面与构造,1--坡屋面檐口天沟处做法2,建筑剖面与构造,2--平屋面（上人）及泛水做法3,建筑剖面与构造,3--上人平屋面及伸缩缝防水构造做法4,建筑设备,--消防布置（消火栓和喷淋头）5,建筑剖面与构造,4--无障碍入口（含残疾人坡道）综合作图一、题目：绘制结构平面布置图二、要求：根据某综合办公楼大厅的二层建筑平面图，在右图上绘制结构梁板平面布置图，并注明梁的断面尺寸和板的厚度。
三、提示：1.采用全现浇砼框架结构。
2.所有纵横的轴线均在柱子中心线位置，柱子平面尺寸均为500×500mm3.一、二层层高均为3900mm，结构布置按梁板柱体系进行设计，不必配筋。
4.所有内外墙均为240mm厚粘土空心砖墙。
2分题一、题目：绘制室内消火栓和自动喷水平面图。
二、要求：1.在某综合办公楼梯三层高大厅的二层平面图上，绘制消火栓和自动喷水平面布置图。
2.平面图应在绘制各系统的设备、水平管、主管、不需标注管径，但数量、位置应准确。
二级建筑师设计作图练习题
二级建筑师设计作图练习题1. 背景二级建筑师是具备独立承担工程设计任务资格的注册建筑师，其设计作图是其工作中重要的一部分。
为了提高二级建筑师的作图能力，需要进行一些设计作图的练习题。
2. 练习题目2.1 概述本练习题主要围绕建筑平面图和立面图的绘制展开，涵盖了常见的建筑设计要素和图元素。
学员需要按照给定的要求和尺寸标准完成设计作图，并在完成后进行自测和互评。
2.2 练习题目一：住宅平面图绘制题目要求根据给定的要求和尺寸标准，绘制一个单层住宅的平面图。
题目内容1.住宅平面图的尺寸为20m × 15m，比例为1:100。
2.平面图需要包含厨房、卧室、客厅、卫生间和阳台等功能区域。
3.客厅的面积应占整个住宅平面图的30%。
4.厨房、卧室、卫生间和阳台的面积可以根据实际情况自行设计，但需要合理布局。
题目要求1.使用CAD软件或手绘工具完成住宅平面图的绘制。
2.平面图需符合建筑设计规范和标准。
3.在绘制过程中要注意尺寸的准确性、线条的清晰度和文字的可读性。
4.绘制完成后，对比标准平面图进行自测评估。
•在绘制住宅平面图时，可以先按照比例和尺寸标准绘制整个建筑的外轮廓，然后再根据需求和功能来布局内部的房间和区域。
•厨房和卫生间需要考虑采光、排气和排水等因素，因此应优先考虑它们的位置和朝向。
2.3 练习题目二：办公楼立面图绘制题目要求根据给定的要求和尺寸标准，绘制一个三层办公楼的立面图。
1.办公楼立面图的尺寸为30m × 20m，比例为1:200。
2.立面图由三个纵向相连的建筑立面组成，每个立面高度为10m。
3.立面图需要包括窗户、门、标志等建筑元素。
4.窗户和门的位置和尺寸可以根据实际情况自行设计，但需要考虑布局的合理性和美观性。
1.使用CAD软件或手绘工具完成办公楼立面图的绘制。
2.立面图需符合建筑设计规范和标准。
3.在绘制过程中要注意尺寸的准确性、线条的清晰度和细节的表达。
4.绘制完成后，对比标准立面图进行自测评估。

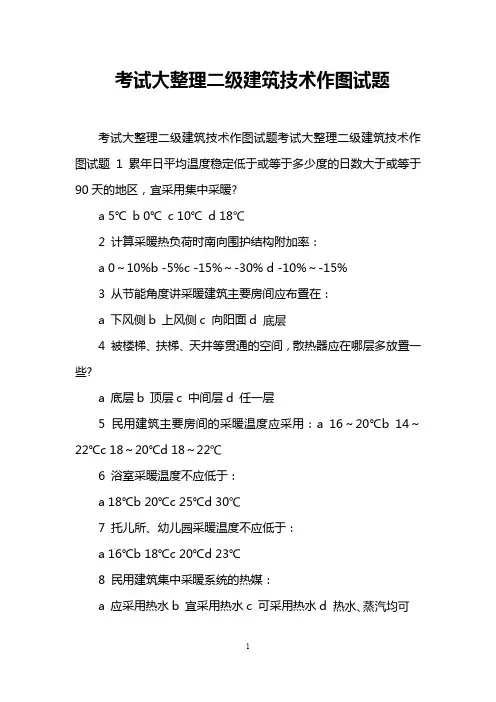

考试大整理二级建筑技术作图试题
考试大整理二级建筑技术作图试题考试大整理二级建筑技术作图试题考试大整理二级建筑技术作图试题1 累年日平均温度稳定低于或等于多少度的日数大于或等于90天的地区，宜采用集中采暖?a 5℃b 0℃c 10℃d 182 计算采暖热负荷时南向围护结构附加率：a 0～10%b -5%c -15%～-30%d -10%～-15%3 从节能角度讲采暖建筑主要房间应布置在：a 下风侧b 上风侧c 向阳面d4 被楼梯、扶梯、天井等贯通的空间，散热器应在哪层多放置一些?a 底层b 顶层c 中间层d 任一层5 民用建筑主要房间的采暖温度应采用：a 16～20℃b 14～22℃c 18～20℃d 18～226 浴室采暖温度不应低于：a 18℃b 20℃c 25℃d 307 托儿所、幼儿园采暖温度不应低于：a 16℃b 18℃c 20℃d 23℃8 民用建筑集中采暖系统的热媒：a 应采用热水b 宜采用热水c 可采用热水d9 采暖系统热力压力分区界限：a 50mb 100mc 30md 20m10 幼儿园的散热器：a 必须暗装或加防护罩b 应暗装或加防护罩c 宜暗装或加防护罩d 可暗装或加防护罩11当采暖管道穿过防火墙时，在管道穿过处应：a 固定和防火封堵，并使管道可向墙的两侧伸缩b 留管道洞c 留管套d12 膨胀水箱的作用：a 加压b 减压c 定压d13 采暖立管穿楼板时应采取哪项措施?a 加套管b 采用软接c 保温加厚d14 采暖管道设坡度主要是为了：a 便于施工b 便于排气c 便于放水d 便于水流动15 热力管道输送的热量大小取决于：a 管径b 供水温度c 供水温度和流量d16 旅馆客房宜采用哪种空调方式?a 风机盘管加新风b 全新风c 全空气d17 空调系统不控制房间的下列哪个参数?a 温度b 湿度c 气流速度d 发热量18 现代体育馆建筑设备宜具备：a 采暖b 通风c 空调d19 空调风管穿过空调机房围护结构处，其孔洞四周的缝隙应填充密实。
二级注册建筑师建筑构造与详图(作图题)-建筑构造3_真题(含答案与解析)-交互
二级注册建筑师建筑构造与详图(作图题)-建筑构造3
(总分100, 做题时间90分钟)
题任务书与解答
1.
任务书
设计内容与任务
根据如图所给的三种不同的烟囱出屋面的位置，标出各部分符合规范要求的尺寸，并根据提供的节点一和节点二的结构图补充完整其详细构造做法(钢筋混凝土砂浆卧瓦屋面，屋面防水等级为二级)。
SSS_TEXT_QUSTI
分值: 100
答案:
[解题要点]
各部分做法详细、正确，构造做法规范、适用。
《城镇燃气设计规范》(GB 50028—2006)第10.7.7条
当用气设备的烟囱伸出室外时，其高度应符合下列要求：
(1)当烟囱离屋脊小于1.5m时(水平距离)，应高出屋脊0.6m。
(2)当烟囱离屋脊1.5～3.0m时(水平距离)，烟囱可与屋脊等高。
(3)当烟囱离屋脊的距离大于3.0m时(水平距离)，烟囱应在屋脊水平线下10°的直线上。
(4)在任何情况下，烟囱应高出屋面0.6m。
(5)当烟囱的位置临近高层建筑时，烟囱应高出沿高层建筑物45°的阴影线。
[参考作图提示]
1 三种不同的烟囱出屋面的位置标示符合规范要求
2 烟囱出屋面与外檐沟做法正确
3 屋面各层材料和做法的图示表达正确
4 构件位置与尺寸正确、齐全
1。
二级注册建筑师考试《场地与建筑方案设计(作图题)》真题解析(2014年)
二级注册建筑师考试《场地与建筑方案设计（作图题）》真题解析（2014年）
某球场地形设计（2014年）
一、题目
（一）设计条件
（1）已知待修建的为球场和景观的一处台地和坡地。
场地周边为人行道路，每边人行道路坡度不同，每边都采用各自均匀的坡度。
场地条件如图3－12－2所示，道路最低高程点为6m，最高高程点为12m，详见图3－12－2。
图3－12－1 球场图示
图3－12－2 场地总图
（2）根据现有路面标高规律与台地布置情况，即每块台地与其相邻的台地高差一样，台地互相间高差为1m，台地标高与道路控制点标高高程差为0.5m。
（3）保留场地内原有台地形态、标高与树木。
（二）任务要求
（1）在合理的台地区域内布置篮球场、羽毛球场，尺寸如图3－12－1所示。
尽可能多地布置球场。
（2）补全道路（即场地边）标高与台地内高程点标高。
（3）不同方向的道路标高作为挡土墙起始端，挡土墙长度要求最短。
新建球场与挡土墙不能穿过树冠。
二、解析
（一）读题与信息分类（图3－12－3）
图3－12－3 读题与信息分类
（二）场地分析与解答（图3－12－4）
图3－12－4 场地分析与解答三、评分标准
评分标准详见表3－12－1。
2014年场地设计评分标准表3－12－1。
土木工程类二级注册建筑师建筑构造与详图(作图题)分类模拟试题与答案32
土木工程类二级注册建筑师建筑构造与详图(作图题)
分类模拟试题与答案32
作图题
1. 结构与暖通布置
(1)设计任务
结构与暖通综合作图。
(2)设计前提
某办公室层高3.6m，吊顶净高2.7m，拟采取全框架结构体系和全空气空调系统。
如下图为办公楼局部平面图及风管布置示意图，柱平面尺寸600mm×600mm。
(3)作图请求
①在办公楼局部平面图中，绘制框架柱，并注明轴线尺寸。
②在A—A剖面图中，绘出相干的结构梁(包含梁投影线)，依照图例绘出透风主管道、支管道和回风主管道、支管道，并注明相干尺寸。
(4)提醒
①当梁跨度大于等于6m时，梁高按跨度1/2计算，其他情况梁高按跨度1/10计算。
②给定管道高度为计算高度，其他尺寸疏忽不计。
③吊顶构造高度应予以斟酌。
谜底：正确图示如图所示(此谜底仅供参考)。
解答：]
①熟练掌握框架结构体系柱网布置，知足建筑使用请求，同时斟酌结构的合理性与施工的可行性。
②在办公楼建筑中，一般是两边为办公室，中间为走道，这时候可将中柱布置在走道双侧。
③当梁跨度大于等于6m 时，梁高按跨度1/12计算，其他情况梁高按跨度1/10计算。
参考作图提醒见下表
1 框架结构体系中柱网依据平面图应均匀布置，平面图标注的是轴线尺寸
2
剖面图中吊顶净高不低于2700mm 3
剖面图中标注送风主管道和回风主管道的位置 4
剖面图中标注送风支管道和回风支管道的位置。
二级注册建筑师考试作图题 题目1
二级注册建筑师考试作图题题目1一、题目：某停车场设计。
二、设计要求：某仓储式超市需在超市东西基地内配套建一停车场。
1．要求布置不少于45辆小客车停车位和60辆自行车停车位。
2．要求小客车和自行车均从南面道路出入，但二者应分别单独设置出入口，所有停车位距建筑物不应小于6m，入口广场内不应布置车位。
3．小客车停车场与自行车停车场之间应有不小于4m宽的绿化地，所有停车场与用地界线，道路红线之间应有不小于2m宽的绿化地。
4．小客车停车位尺寸3×6m，自行车停车位尺寸1×2m（见下图）三、作图要求。
1．绘图表示停车位，道路和绿化带，并注明尺寸。
2．注明小客车和自行车停车数量。
3．用虚线表示小客车的行车路线和行驶方向。
四、提示：实际比例1:300一、题目老人院建筑方案设计。
二、设计条件。
某居住区内拟建一座22间局势的老人院，建筑位二层，允许局部一层，基地内湖面应保留。
建筑退道路红线大于等于5m，退用地界线大于等于3m，主入口和入口分设在二条道路上，入口中心距道路红线交叉点要求不小于30m 建筑规模内容总建筑面积1800平米（面积均按轴线计算，允许±10％）1．公共部分：2．居住部分1．所有老人居室均为带有独立卫生间和阳台的双床间，要求全部朝南，其中二间为可供乘轮椅者使用的无障碍居室（见右图，普通居室开间宜为4m。
2．无障碍居室布置在底层，其余居室可分为二个服务单元布置，每个单元均设服务员室，被服室，服务员卫生间，开水间。
3．通行二层的楼梯应采用缓坡楼梯，踏步尺寸为宽不小于320mm，高度不大于130mm，层高统一按3.0m考虑4．公共厕所要求分设男女厕所，内设残疾人厕位5．建筑主入口应设轮椅通行坡道。
作图要求1．总平面图1：200（与一层平面图合并绘制）a．主入口处布置5辆小客车停车位。
其中一辆位残疾人车位（应注明）。
车位尺寸3×6m 残疾人车位5×6mb．布置主、次入口及道路。
土木工程类二级注册建筑师建筑构造与详图(作图题)分类模拟试题与答案10
二级注册建筑师建筑构造与详图(作图题)分类模拟试题与
答案10
论述题
1. 任务书
设计内容
根据所给的条件，标出3个水平防潮层的做法及位置，2个垂直防潮层的位置。
答案：
解答：解题要点
各部分做法详细、正确，材料选择合理，构造做法规范、适用。
参考作图提示
1 水平防潮，注意设置在-0.06m，位置是否正确
2 防潮层构造做法，保证简洁准确
3 防潮层构造位置标注正确、齐全，说明详细
4 注意防潮层各种材料图示表达是否正确
2. 任务书
设计内容
根据所给图示，标出各个栏杆的高度。
答案：
解答：解题要点
栏杆尺寸准确。
参考作图提示
1 当阳台挑出超过1.5m时的阳台栏杆高度为1050mm
2 阳台栏杆老人设置高度为12D0mm
3 阳台栏杆儿童设置高度为1300mm
4 顶层楼梯栏杆高度为1050mm
5 中间层楼梯栏杆高度为900mm
6 栏杆构造做法，保证简洁、准确
7 栏杆构造位置标注正确、齐全，说明详细
8 注意栏杆各种材料图示表达是否正确。
二级注册建筑师《场地与建筑设计(作图)》专项练习合集(附答案)
二级注册建筑师《场地与建筑设计(作图)》专项练习合集(附答案).第 1 题题目分类:第四章场地与建筑设计(知识) > 场地与建筑设计选择题 > 根据广场的性质划分，城市广场可分为（）。
{A}. 市政广场、纪念广场、交通广场、商业广场四类{B}. 市政广场、交通广场、商业广场、娱乐广场、集散广场五类{C}. 市政广场、交通广场、商业广场、娱乐广场、纪念广场、宗教广场、集散广场七类{D}. 市政广场、交通广场、商业广场、休息及娱乐广场、纪念广场、宗教广场六类正确答案：D,第 2 题题目分类:第四章场地与建筑设计(知识) > 场地与建筑设计选择题 > 下列有关公共建筑和城市交通道路相互关系的叙述，哪条是不正确的（）。
{A}. 公共建筑物的出入口不宜设置在主干道两侧{B}. 在地震设防的城市中，干路两侧的高层建筑应由道路红线向后退5~8m{C}. 次干路两侧可设置公共建筑物的出入口，并可设置机动车和非机动车的停车场等设施{D}. 市区建筑容积率大于4的地区（城市规模≤200万人口的城市），其道路支路的密度应在6~8km/km2之间正确答案：A,第 3 题题目分类:第四章场地与建筑设计(知识) > 场地与建筑设计选择题 > 公共建筑的门厅设计一般应力求满足（）所列要求。
