给排水工程监理实施细则
给排水监理实施细则

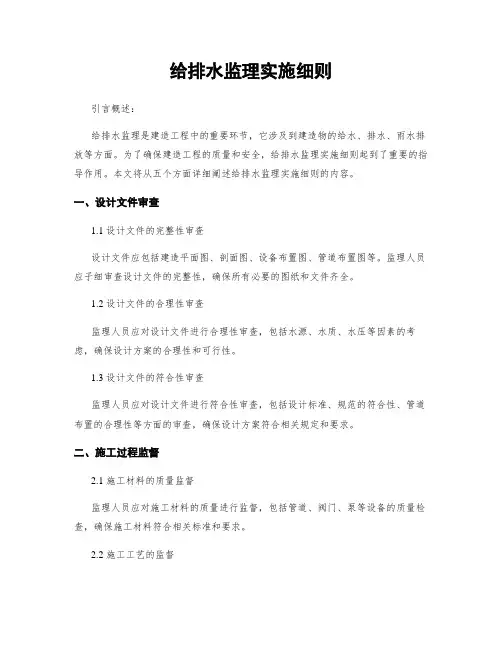

给排水监理实施细则引言概述：给排水监理是建造工程中的重要环节，它涉及到建造物的给水、排水、雨水排放等方面。
为了确保建造工程的质量和安全，给排水监理实施细则起到了重要的指导作用。
本文将从五个方面详细阐述给排水监理实施细则的内容。
一、设计文件审查1.1 设计文件的完整性审查设计文件应包括建造平面图、剖面图、设备布置图、管道布置图等。
监理人员应子细审查设计文件的完整性，确保所有必要的图纸和文件齐全。
1.2 设计文件的合理性审查监理人员应对设计文件进行合理性审查，包括水源、水质、水压等因素的考虑，确保设计方案的合理性和可行性。
1.3 设计文件的符合性审查监理人员应对设计文件进行符合性审查，包括设计标准、规范的符合性、管道布置的合理性等方面的审查，确保设计方案符合相关规定和要求。
二、施工过程监督2.1 施工材料的质量监督监理人员应对施工材料的质量进行监督，包括管道、阀门、泵等设备的质量检查，确保施工材料符合相关标准和要求。
2.2 施工工艺的监督监理人员应对施工过程中的工艺进行监督，包括管道的安装、接口的密封、焊接质量等方面的检查，确保施工工艺符合相关规范和要求。
2.3 安全措施的监督监理人员应对施工现场的安全措施进行监督，包括工人的安全防护、作业区域的标识等方面的检查，确保施工过程中的安全性。
三、设备调试和试运行3.1 设备调试的监督监理人员应对设备的调试过程进行监督，包括设备的启动、运行、住手等方面的检查，确保设备的正常运行。
3.2 系统试运行的监督监理人员应对给排水系统进行试运行监督，包括水源供应、水质检测、管道流量等方面的检查，确保系统的正常运行和性能达标。
3.3 故障排除和问题解决监理人员应对设备调试和试运行过程中浮现的故障和问题进行及时排除和解决，确保设备和系统的正常运行。
四、工程竣工验收4.1 工程质量验收监理人员应对给排水工程的质量进行验收，包括管道的安装质量、设备的性能等方面的检查，确保工程质量符合相关要求。
给排水监理实施细则
给排水监理实施细则一、工程概述本工程为工程名称，位于工程地点，总建筑面积为建筑面积平方米。
该工程包括具体建筑功能或用途等。
给排水工程作为建筑工程的重要组成部分，其施工质量直接影响到建筑物的使用功能和安全性。
二、监理依据1、国家和地方现行的有关工程建设的法律法规、标准规范，如《建筑给水排水设计规范》（GB 50015-2019）、《建筑给水排水及采暖工程施工质量验收规范》（GB 50242-2002）等。
2、本工程的设计文件、施工图纸及相关技术说明。
3、建设工程监理合同、施工合同及其他相关合同文件。
三、监理工作流程1、施工准备阶段审查施工单位提交的施工组织设计、施工方案，重点审查给排水工程的施工工艺、质量保证措施、安全措施等。
审查施工单位的质量保证体系、安全生产管理体系是否健全。
检查施工单位的施工人员、技术人员的资质是否符合要求。
检查施工单位的施工机械设备、检测仪器是否完好，能否满足施工需要。
2、材料设备进场验收阶段审查施工单位提交的材料设备清单，核对材料设备的规格、型号、数量是否与设计要求相符。
对进场的材料设备进行外观检查，检查其是否有损坏、变形、锈蚀等情况。
对需要进行复验的材料设备，见证施工单位取样送检，检验合格后方可使用。
3、施工过程监理阶段巡视施工现场，检查施工单位是否按照施工方案和施工规范进行施工，发现问题及时要求施工单位整改。
对隐蔽工程进行验收，重点检查给排水管道的敷设、连接、防腐、保温等是否符合要求。
对给排水系统的试压、试水、通水等试验进行旁站监理，确保试验结果符合设计和规范要求。
4、竣工验收阶段审查施工单位提交的竣工验收资料，包括施工过程中的各种检验报告、试验报告、验收记录等。
组织对给排水工程进行预验收，对发现的问题要求施工单位整改。
参加建设单位组织的竣工验收，签署监理意见。
四、监理工作的控制要点及目标值1、室内给水系统控制要点给水管道的材质、规格、型号应符合设计要求。
管道的敷设应符合设计和规范要求，横平竖直，固定牢固。
给排水监理实施细则
给排水监理实施细则引言概述：给排水监理实施细则是指在建筑工程中，为了确保给排水系统的设计、施工和验收质量，对监理工作进行规范和指导的文件。
本文将从四个方面详细阐述给排水监理实施细则的内容和要点。
一、设计监理1.1 设计文件审核：监理人员应仔细审查给排水系统的设计文件，包括设计图纸、设计说明和材料选型等。
要确保设计方案合理、符合相关规范和标准，并提出必要的修改和改进意见。
1.2 设计变更管理：监理人员需要对设计变更进行评估和审核，确保变更后的设计方案不会影响给排水系统的正常运行和安全性。
1.3 设计质量控制：监理人员应对设计单位的设计质量进行监督和检查，确保设计方案的准确性、完整性和可行性。
二、施工监理2.1 施工方案审核：监理人员应仔细审核施工单位提交的施工方案，包括施工工艺、施工工序和施工材料等。
要确保施工方案符合设计要求，施工过程安全可控。
2.2 施工质量控制：监理人员需要对施工过程进行全程监督和检查，确保施工质量符合相关规范和标准。
包括施工工艺、施工材料的选用和施工工序的执行等。
2.3 施工现场安全管理：监理人员要对施工现场的安全管理进行监督和指导，确保施工人员遵守安全操作规程，提供必要的安全防护设施和培训。
三、验收监理3.1 验收标准和方法：监理人员需要熟悉给排水系统的验收标准和验收方法，对施工完成后的给排水系统进行检查和测试，确保系统的性能和功能符合要求。
3.2 验收记录和报告：监理人员要及时记录和整理验收过程中的数据和结果，编制详细的验收报告，包括系统的运行情况、存在的问题和改进意见等。
3.3 验收结果评价：监理人员应对验收结果进行评价和分析，提出合理的建议和改进措施，确保给排水系统的质量和可靠性。
四、运维监理4.1 运维计划和方案：监理人员需要对给排水系统的运维计划和方案进行审核和指导，确保系统的正常运行和维护。
4.2 运维记录和报告：监理人员要监督和检查运维工作的记录和报告，包括设备维护、故障处理和巡检等，确保运维工作的及时性和有效性。
给排水工程监理实施细则

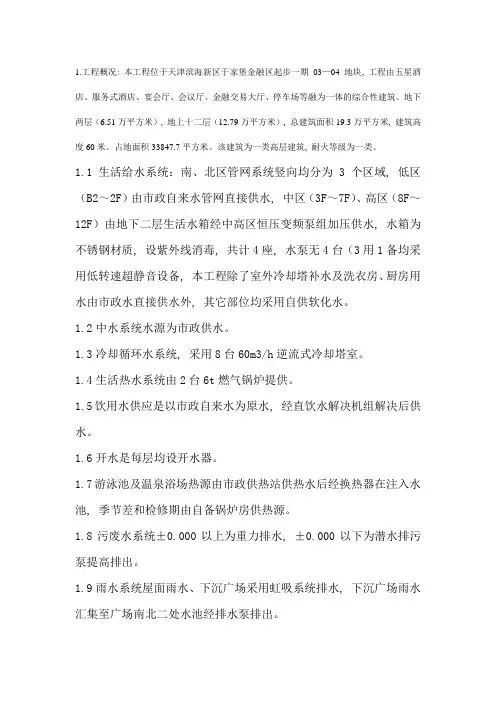

1.工程概况: 本工程位于天津滨海新区于家堡金融区起步一期03—04地块, 工程由五星酒店、服务式酒店、宴会厅、会议厅、金融交易大厅、停车场等融为一体的综合性建筑。
地下两层（6.51万平方米）, 地上十二层（12.79万平方米）, 总建筑面积19.3万平方米, 建筑高度60米。
占地面积33847.7平方米。
该建筑为一类高层建筑, 耐火等级为一类。
1.1生活给水系统：南、北区管网系统竖向均分为3个区域, 低区（B2～2F）由市政自来水管网直接供水, 中区（3F～7F）、高区（8F～12F）由地下二层生活水箱经中高区恒压变频泵组加压供水, 水箱为不锈钢材质, 设紫外线消毒, 共计4座, 水泵无4台（3用1备均采用低转速超静音设备, 本工程除了室外冷却塔补水及洗衣房、厨房用水由市政水直接供水外, 其它部位均采用自供软化水。
1.2中水系统水源为市政供水。
1.3冷却循环水系统, 采用8台60m3/h逆流式冷却塔室。
1.4生活热水系统由2台6t燃气锅炉提供。
1.5饮用水供应是以市政自来水为原水, 经直饮水解决机组解决后供水。
1.6开水是每层均设开水器。
1.7游泳池及温泉浴场热源由市政供热站供热水后经换热器在注入水池, 季节差和检修期由自备锅炉房供热源。
1.8污废水系统±0.000以上为重力排水, ±0.000以下为潜水排污泵提高排出。
1.9雨水系统屋面雨水、下沉广场采用虹吸系统排水, 下沉广场雨水汇集至广场南北二处水池经排水泵排出。
1.10水景循环系统室外下沉广场设有跌落大水幕, 一层设有水景浅池, 循环水解决设备设在地下机房内1.11卫生洁具采用6L的水箱座便器, 公共部分的蹲便器、小便器均采用感应式冲洗阀, 洗脸盆采用自动感应式水龙头。
1.12材料：生活给水、热水供回水管所有采用TPZ牌号硬态铜管, 承插式钎焊接口, 嵌墙敷设的铜管采用塑覆铜管, 承插接口橡胶圈密封, 直饮水管所有采用薄壁不锈钢管（ocr18ni9）,中水管采用内衬不锈钢s30408复合钢管沟槽连接、法兰连接。
给排水监理实施细则
给排水监理实施细则一、引言给排水监理实施细则是为了确保给排水工程的设计、施工和运行符合相关法规和标准，保障工程质量和安全，提高工程的可持续性。
本细则适合于各类给排水工程的监理工作，包括但不限于城市给排水系统、建造物内部给排水系统等。
二、监理人员资质要求1. 监理人员应具备相关工程技术背景和专业知识，熟悉国家有关给排水工程的法规和标准。
2. 监理人员应持有国家相关部门颁发的监理工程师资格证书，并定期参加相关培训和学习，保持专业知识的更新。
三、监理工作内容1. 设计阶段监理1.1. 监理人员应对给排水工程的设计文件进行审核，确保设计方案符合相关法规和标准。
1.2. 监理人员应参预设计讨论会议，并提出合理的建议和意见，确保设计方案的合理性和可行性。
1.3. 监理人员应对设计变更进行评估和审核，确保变更不影响工程质量和安全。
1.4. 监理人员应对设计文件的修改和补充进行监督和管理，确保设计文件的完整性和准确性。
2. 施工阶段监理2.1. 监理人员应对施工单位的施工计划进行审核，确保施工计划合理、科学。
2.2. 监理人员应对施工单位的施工过程进行监督和检查，确保施工质量和安全。
2.3. 监理人员应对施工单位的材料和设备进行验收，确保材料和设备符合相关标准和规定。
2.4. 监理人员应对施工单位的质量控制措施进行监督和检查，确保施工质量达到设计要求。
2.5. 监理人员应对施工单位的安全措施进行监督和检查，确保施工过程中的安全。
3. 运行阶段监理3.1. 监理人员应对给排水工程的运行情况进行定期巡查和检查，确保设备正常运行。
3.2. 监理人员应对给排水工程的维护保养进行监督和管理，确保设备的长期可靠运行。
3.3. 监理人员应对给排水工程的运行数据进行采集和分析，及时发现问题并提出解决方案。
3.4. 监理人员应参预工程的竣工验收，确保工程符合设计要求和相关标准。
四、监理报告和记录1. 监理人员应按照规定的时间和要求提交监理报告，报告内容应包括监理工作的情况、存在的问题和建议等。
给排水监理实施细则
给排水监理实施细则文档标题：给排水监理实施细则一、前言为确保建筑工程项目中给排水系统的施工质量与安全，依据国家相关法律法规和行业标准，结合工程实际特点，特制定本“给排水监理实施细则”。
本细则旨在明确给排水系统施工过程中的监理工作内容、方法和要求，以实现对工程质量的严格控制，保证给排水设施的安全可靠运行。
二、监理范围与目标1. 监理范围：包括但不限于给排水系统的设计审核、材料设备进场验收、施工过程监督、隐蔽工程验收、系统调试运行以及竣工验收等全过程。
2. 监理目标：确保给排水系统设计合理，施工工艺符合规范，材料设备质量合格，施工过程安全有序，最终达到设计使用功能，并满足环保节能要求。
三、监理工作内容与要求1. 设计阶段监理：- 审查给排水设计方案，确认其科学性、合理性及合规性。
- 核实给排水系统与其他专业接口协调一致，无冲突。
2. 材料设备进场监理：- 对所有进场的给排水材料、设备进行严格的检查和验收，确保产品合格证、检测报告等资料齐全有效。
3. 施工阶段监理：- 监督施工单位按照设计图纸和技术规范进行施工，特别是对管道铺设、连接、试压等关键环节进行重点监控。
- 参与隐蔽工程的验收，确保隐蔽部位施工质量。
4. 系统调试与竣工验收阶段监理：- 监督并参与给排水系统的安装调试工作，确认系统运行正常，满足设计参数要求。
- 组织或参与竣工验收，审查工程档案资料，确认工程质量达到设计和合同约定的标准。
四、监理措施与方法- 制定详细的监理计划，明确各阶段监理工作的具体时间点和责任人。
- 采用定期巡查、旁站监理、平行检验等方式，对施工过程实施有效监控。
- 对发现的问题及时提出整改意见，并跟踪落实整改情况。
- 建立完善的监理记录和报告制度，准确、真实反映监理工作成效。
五、结语本《给排水监理实施细则》将作为项目监理工作的重要指导文件，全体监理人员应严格按照细则要求开展工作，确保给排水工程的质量与安全，努力打造优质、高效、安全的给排水系统工程。
给排水监理实施细则
给排水监理实施细则一、引言给排水监理实施细则是为了规范给排水工程的监理工作，确保工程质量和安全，提高工程的可持续发展性。
本细则适合于各类给排水工程的监理工作，包括但不限于建造物、道路、桥梁等工程。
二、监理范围1. 监理人员应对给排水工程的施工过程进行全程监督，包括施工图设计、材料采购、施工过程、验收等环节。
2. 监理人员应对给排水工程的施工质量进行检查，包括施工工艺、施工材料、施工设备等的合规性和质量。
3. 监理人员应对给排水工程的安全进行监督，包括施工现场的安全措施、施工人员的安全培训等。
4. 监理人员应对给排水工程的环境保护进行监督，包括施工过程中的污染防控措施、废弃物处理等。
三、监理流程1. 前期准备监理人员应在施工前进行前期准备工作，包括但不限于：- 审查工程设计文件，确保设计符合相关标准和规范要求；- 审查施工图纸，确保施工图纸与设计文件一致；- 审查施工合同，确保合同条款符合法律法规要求；- 制定监理计划，明确监理任务和工作计划。
2. 施工过程监理监理人员应对施工过程进行全程监督，包括但不限于：- 监督施工单位的组织协调能力，确保施工进度符合计划；- 监督施工单位的施工质量，包括施工工艺、施工材料、施工设备等的合规性和质量；- 监督施工单位的安全措施，确保施工现场的安全；- 监督施工单位的环境保护措施，确保施工过程中的污染防控措施、废弃物处理等符合要求。
3. 施工验收监理人员应对施工完成后的工程进行验收，包括但不限于：- 检查施工质量，确保工程符合设计要求和相关标准；- 检查工程安全，确保工程符合安全要求；- 检查工程环境保护，确保工程符合环境保护要求；- 准备验收报告，记录工程验收情况。
四、监理报告监理人员应及时编写监理报告，包括但不限于：- 编写监理计划报告，明确监理任务和工作计划；- 编写施工过程监理报告，记录施工过程中的问题和处理情况；- 编写工程验收报告，记录工程验收情况；- 编写监理总结报告，总结工程监理工作的经验和教训。
给排水监理实施细则
给排水监理实施细则第一章总则第一条为了规范排水监理工作，保障工程质量和安全，制定本实施细则。
第二条本实施细则适用于所有排水工程的监理实施。
第三条上级主管部门应当指定专业排水监理机构，并制定相应的监理标准和规范。
第四条排水监理工作应当遵守法律法规和相关技术要求，保证工程质量和安全。
第五条排水工程的监理实施应当有监理合同作为依据。
第六条监理工程师是排水监理工作的责任主体，应当具备相应的资格和经验。
第八条排水监理应当按照时间节点进行监理工作，确保工程进度。
第九条排水工程的监理实施应当进行必要的检查、测试、验收等工作，确保工程质量。
第十条排水工程监理应当及时记录工作情况，并按照要求编写监理报告。
第二章监理机构与监理人员第十一条监理机构应当经过上级主管部门认可，具备相应的资质和技术能力。
第十二条监理机构应当配备专业的排水监理工程师，且具备监理工作所需的经验和技能。
第十三条监理人员应当遵守职业道德规范，保守工程技术秘密。
第十四条监理人员应当及时向业主和上级主管部门报告工程质量、安全和进度等方面的问题。
第十五条监理人员应当参加相关岗位培训，不断提升自身的专业素质。
第十六条监理人员应当遵守工作纪律，维护工作单位和职业形象。
第三章监理工作内容第十七条监理人员应当对排水工程的施工方案、质量检测、材料选用等进行审核，确保符合相关标准。
第十八条监理人员应当进行现场巡视，在施工过程中及时发现并指出问题，确保工程质量。
第十九条监理人员应当对施工单位的材料供应、设备安装等进行监督和检查。
第二十条监理人员应当参与施工单位的质量验收工作，并进行必要的检测和测试。
第二十一条监理人员应当与业主、设计单位、施工单位保持密切合作，解决工程过程中的问题。
第四章监理报告和工程验收第二十二条监理人员应当按照规定记录工作情况，并定期编写监理报告。
第二十三条监理报告应当包括工程质量、安全、进度等方面的评价和建议。
第二十四条监理人员应当参与工程的竣工验收，并提交监理报告。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
给排水工程监理实
施细则
Shanghai Construction & Equipment
Supervision Company
给排水工程监理实施细则
工程名称：福世特办公楼、厂房二期工程
建设地址：真陈路868号
监理单位：上海市工程设备监理公司
编制：邢卫晋
总监理工程师：钱荣斌
编制日期： 5月23日
给排水工程监理实施细则
一、编制依据
1、设计图纸、设计变更
2、监理委托合同，监理规划
3、施工合同，施工组织设计文件
4、建筑工程施工质量验收统一标准GB50300-
5、建筑给排水及采暖工程施工质量验收规范GB50242-
6、国家及地方现行有关规定、标准
二、监控要点
1、给水管道安装工程
隐蔽管道和给水、消防系统的水压试验结果，必须符合设计要求和施工验收规范。
管道及管道支座（墩），严禁铺设在冻土和未经处理的松土上。
给水系统竣工后或交付使用前，必须进行吹洗。
管道的坡度须符合设计要求。
碳系钢管道螺纹连接时，管螺纹加工精度符合规定，螺纹清洁规整无断纹，镀锌层无破损，螺纹露出部分防腐蚀良好，接口处无外露油麻等缺陷，镀锌件无焊接口。
管道法兰应对接平行紧密，与管子中心线垂直，衬垫材质符合
设计要求和施工规范且无双层，螺母在同侧，螺杆露出螺母长度一致用不大于螺杆直径的1/2。
非镀锌碳素钢管焊接时，焊口平直度和焊缝加强面应符合施工规范规定，焊口表面无烧穿，裂纹和结瘤，夹渣，气孔等缺陷，焊波均匀。
管道承插和套箍接口的结构和所用填料符合设计要求和施工规范，灰口密实饱满平整养护良好，环缝间隙均匀，胶圈接口平直无扭曲。
管道支（吊、托）架及管座（墩）的安装应做到：构造正确，埋设平正牢固，排列整齐，支架与管子接触紧密。
阀门型号，规格，耐压强度和严密性试验结果应符合设计要求和施工规范，安装位置，进出口方向正确，连接牢固紧密，启闭灵活，表面洁净。
埋地管道的防腐层的材质和结构应符合设计要求和施工规范，卷材与管道以及各层卷材间粘贴牢固，表面平整无皱折，空鼓，滑移，封口不严等缺陷。
管道，箱类和金属支架涂漆的油漆种类，涂刷遍数符合设计要求，附着良好，无脱皮，起泡和漏涂，漆膜厚度均匀无流淌污染，色泽一致。
允许偏差按评定标准抽查，数据填入《实测项目检查记录表》。
资料：《建材报审表》（管道的质保书，准用证，法兰及螺栓螺
母的质保书。
阀门的质保书，出厂检验报告；防腐及油漆的质保书；支吊架的钢材质保书）《工程报验单》（管道水压试验记录，分项工程自评表，吹洗记录，阀门试压记录，隐蔽记录）《实测项目检查记录表》
管道附件及卫生器具给水配件安装工程
自动喷洒和水幕消防装置的喷头位置，间距和方向必须符合设计要求和施工规范。
明装分户水表的外壳距墙表面净距为19-30MM，安装平正，水表进水口中心距地面高度偏差小于10MM。
箱式消火栓的栓口朝外，阀门距地面，箱壁的尺寸符合施工规范，水龙带与消火栓和快速接头的绑扎紧密，并卷折挂在托盘或支架上。
卫生器具给水配件的镀铬件完好无损伤，接口严密，闭启灵活，安装端正表面洁净，无外露油麻。
允许偏差按评定标准抽查10%且不少于5组。
资料：〈建材报审表〉（水表、给水配件的质保书，消火栓的质保书，消防生产与销售许可证，进沪销售许可证）〈工程报验单〉（分项工程自评表）
2、附属设备安装工程
水泵就位前的基础砼强度，坐标，标高，尺寸和螺栓孔位置必须符合设计要求和施工规范。
水泵试运转的轴承温升必须符合施工规范规定。
