蒸汽流量计安装注意事项
单体蒸汽流量计位置
单体蒸汽流量计位置
以下是一些常见的单体蒸汽流量计安装位置的考虑因素：
1. 直管段要求：为了确保测量的准确性，蒸汽流量计应该安装在直管段上，远离弯头、三通、阀门等管件。
一般来说，流量计上游应有至少 10 倍管道直径的直管段，下游应有至少 5 倍管道直径的直管段。
2. 蒸汽流向：蒸汽流量计应该安装在蒸汽流向垂直的管道上，以避免测量误差。
如果蒸汽流向不垂直于管道，可能会导致流量计测量不准确。
3. 避免积液：蒸汽流量计应该安装在避免积液的位置，以避免测量误差。
积液可能会导致流量计测量不准确，因此应该选择在管道高位或低位安装，以便积液能够顺利排出。
4. 方便维护：蒸汽流量计应该安装在方便维护的位置，以便定期进行维护和检修。
应该选择易于接近的位置，以便进行清洗、校准和更换部件等维护工作。
5. 环境条件：蒸汽流量计应该安装在避免受到环境条件影响的位置，例如避免阳光直射、雨淋和高温等。
这些环境条件可能会影响流量计的性能和寿命。
总之，选择单体蒸汽流量计的安装位置需要综合考虑管道布局、蒸汽流向、积液问题、维护方便性和环境条件等因素。
正确的安装位置可以确保流量计的准确性和可靠性，从而提高蒸汽流量测量的精度和效率。
如果您不确定如何选择合适的安装位置，建议咨询专业的蒸汽流量计安装工程师或供应商。
蒸汽流量计安装要求
蒸汽流量计安装要求蒸汽流量计是用于测量蒸汽的流量的一种设备，不同于其他传感器，蒸汽流量计主要是用于测量大量的热量或者质量，因此在实际使用中，蒸汽流量计的安装非常重要。
蒸汽流量计的安装应该遵循以下要求。
1. 安装位置蒸汽流量计应该安装在蒸汽管道的长直段上，这个长直段应该满足平稳流动的要求，这样才能达到最精确的测量效果。
在长直段的起始位置和终止位置应该留出一定的过度段，这样既可以提高测量精度，也可以保持蒸汽管道的稳定流动。
2. 安装方向蒸汽流量计的安装方向需要注意，可以选择水平或者垂直方向安装，但是需要保证测量管的正轴线与流体方向平行或者垂直。
如果测量管的方向与流体方向存在一定的夹角，这样可能会影响测量精度，因此需要注意方向的选择。
3. 安装要求蒸汽流量计的安装应该遵循以下几个要求：（1）测量管的长度比应该大于20，这样才能保证测量稳定性。
（2）测量管的长度与直径之比不能超过5，否则会影响测量精度。
（3）安装时需要保证测量管的位置和方向的稳定性，不能出现偏移或者扭曲。
（4）测量管的两侧应该连接正常的管道，不能存在短路现象，保证流动的平稳性。
（5）蒸汽流量计的进出口应该保持干净，不能存在污垢或者杂质。
4. 温度和压力的要求蒸汽流量计的温度和压力是很关键的因素，因为蒸汽流量的测量受到这两个因素的影响比较大。
（1）温度：蒸汽的温度会对蒸汽流量计的测量精度造成很大的影响。
因为蒸汽的密度受温度的影响极大，在不同温度下流量的变化也很大，因此需要选择相应温度下的流量计进行测量。
（2）压力：蒸汽流量计对于压力变化也比较敏感，因为蒸汽的密度与压力成反比例关系，在不同压力下流量的变化也会很大，因此需要选择相应压力下的流量计进行测量。
5. 安全要求在蒸汽管道系统中，蒸汽流量计也需要遵循相关的安全规定，比如需要保证蒸汽流量计的安装位置和方向的稳定性，不能出现任何松动或者脱落的情况，因为这样会影响整个管道系统的安全性。
同时，需要对蒸汽流量计进行定期的检查和维护，保证系统的正常运行。

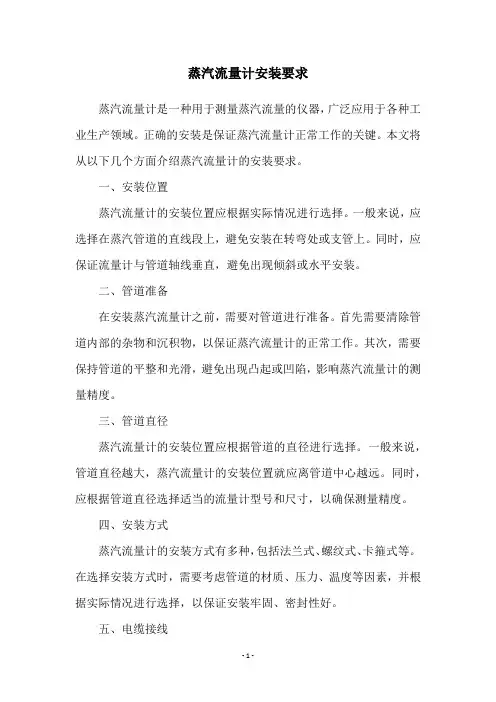

蒸汽流量计安装要求
蒸汽流量计安装要求蒸汽流量计是一种用于测量蒸汽流量的仪器，广泛应用于各种工业生产领域。
正确的安装是保证蒸汽流量计正常工作的关键。
本文将从以下几个方面介绍蒸汽流量计的安装要求。
一、安装位置蒸汽流量计的安装位置应根据实际情况进行选择。
一般来说，应选择在蒸汽管道的直线段上，避免安装在转弯处或支管上。
同时，应保证流量计与管道轴线垂直，避免出现倾斜或水平安装。
二、管道准备在安装蒸汽流量计之前，需要对管道进行准备。
首先需要清除管道内部的杂物和沉积物，以保证蒸汽流量计的正常工作。
其次，需要保持管道的平整和光滑，避免出现凸起或凹陷，影响蒸汽流量计的测量精度。
三、管道直径蒸汽流量计的安装位置应根据管道的直径进行选择。
一般来说，管道直径越大，蒸汽流量计的安装位置就应离管道中心越远。
同时，应根据管道直径选择适当的流量计型号和尺寸，以确保测量精度。
四、安装方式蒸汽流量计的安装方式有多种，包括法兰式、螺纹式、卡箍式等。
在选择安装方式时，需要考虑管道的材质、压力、温度等因素，并根据实际情况进行选择，以保证安装牢固、密封性好。
五、电缆接线蒸汽流量计的电缆接线应注意以下几点：首先，应选择合适的电缆长度，避免拉扯过度；其次，应保证电缆接头的密封性，避免进水或氧化；最后，应正确连接电缆，避免接反或接错。
六、安装时注意事项在安装蒸汽流量计时，需要注意以下几点：首先，应保持安装现场的清洁，避免灰尘和杂物进入流量计内部；其次，应注意安装顺序和步骤，确保每个环节都正确无误；最后，应进行全面的测试和调试，确保蒸汽流量计的测量精度和稳定性。
总之，蒸汽流量计的正确安装是保证其正常工作和测量精度的关键。
在安装过程中，应注意以上几点，确保每个环节都正确无误，以保证蒸汽流量计的性能和可靠性。

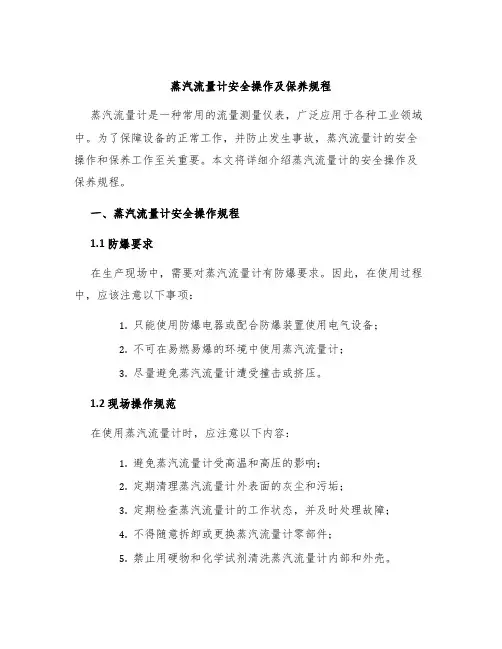

蒸汽流量计安全操作及保养规程
蒸汽流量计安全操作及保养规程蒸汽流量计是一种常用的流量测量仪表，广泛应用于各种工业领域中。
为了保障设备的正常工作，并防止发生事故，蒸汽流量计的安全操作和保养工作至关重要。
本文将详细介绍蒸汽流量计的安全操作及保养规程。
一、蒸汽流量计安全操作规程1.1 防爆要求在生产现场中，需要对蒸汽流量计有防爆要求。
因此，在使用过程中，应该注意以下事项：1.只能使用防爆电器或配合防爆装置使用电气设备；2.不可在易燃易爆的环境中使用蒸汽流量计；3.尽量避免蒸汽流量计遭受撞击或挤压。
1.2 现场操作规范在使用蒸汽流量计时，应注意以下内容：1.避免蒸汽流量计受高温和高压的影响；2.定期清理蒸汽流量计外表面的灰尘和污垢；3.定期检查蒸汽流量计的工作状态，并及时处理故障；4.不得随意拆卸或更换蒸汽流量计零部件；5.禁止用硬物和化学试剂清洗蒸汽流量计内部和外壳。
1.3 管路安全规范在蒸汽流量计的管路安装和使用中，应注意以下安全规范：1.安装必须符合有关的管道标准；2.不能在蒸汽流量计上安装阀门；3.禁止使用过小或过大的管道接口；4.防止蒸汽流量计被过热的水汽和氧化铁磁性杂质堵塞导致工作失常。
1.4 使用环境安全规范在蒸汽流量计的使用环境中，应严格遵守以下规范：1.环境应保持干燥、通风良好；2.不得在蒸汽流量计附近安装容易产生大量蒸汽的设备；3.限制不符合其使用条件的水汽进入蒸汽流量计内部；4.避免放置在易受潮或震动较大的环境中。
二、蒸汽流量计保养规程蒸汽流量计日常的使用和保养，也应该符合一定的规范。
以下是蒸汽流量计的保养规程：2.1 日常维护1.定期检查蒸汽流量计的阀门、附件、观察罩等部件是否完好无损；2.清洗蒸汽流量计的进口端和出口端来避免各种杂质阻塞；3.定期升级和保养蒸汽流量计的软件及驱动程序；4.使用前清洗和通风2小时以上，降低潮气影响。
2.2 常规保养1.定期对蒸汽流量计进行校准，确保其准确度和稳定性；2.定期清理蒸汽流量计内部，特别是传感器和测量电极；3.定期检查蒸汽流量计的连接线路，坏接触的情况应及时更换；4.定期更换蒸汽流量计的各种零部件，以保障其正常使用；5.不要将蒸汽流量计放在带有腐蚀性、强磁性的环境中。

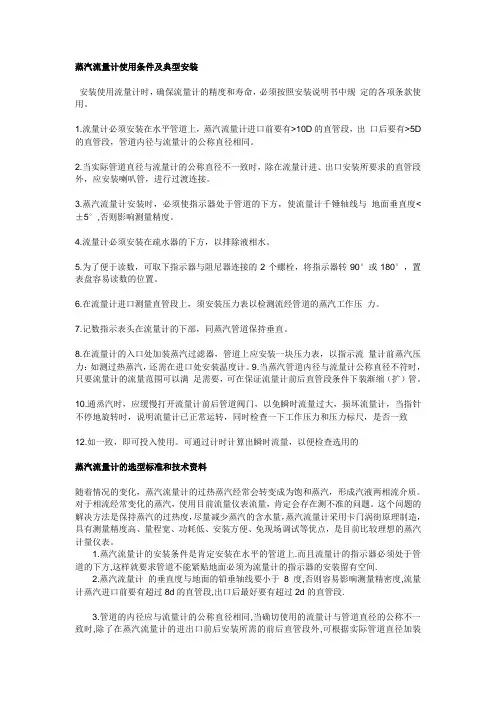

蒸汽流量计使用条件及典型安装
蒸汽流量计使用条件及典型安装安装使用流量计时，确保流量计的精度和寿命，必须按照安装说明书中规定的各项条款使用。
1.流量计必须安装在水平管道上，蒸汽流量计进口前要有>10D的直管段，出口后要有>5D 的直管段，管道内径与流量计的公称直径相同。
2.当实际管道直径与流量计的公称直径不一致时，除在流量计进、出口安装所要求的直管段外，应安装喇叭管，进行过渡连接。
3.蒸汽流量计安装时，必须使指示器处于管道的下方，使流量计千锤轴线与地面垂直度<±5°,否则影响测量精度。
4.流量计必须安装在疏水器的下方，以排除液相水。
5.为了便于读数，可取下指示器与阻尼器连接的2个螺栓，将指示器转90°或180°，置表盘容易读数的位置。
6.在流量计进口测量直管段上，须安装压力表以检测流经管道的蒸汽工作压力。
7.记数指示表头在流量计的下部，同蒸汽管道保持垂直。
8.在流量计的入口处加装蒸汽过滤器，管道上应安装一块压力表，以指示流量计前蒸汽压力：如测过热蒸汽，还需在进口处安装温度计。
9.当蒸汽管道内径与流量计公称直径不符时，只要流量计的流量范围可以满足需要，可在保证流量计前后直管段条件下装渐缩（扩）管。
10.通烝汽时，应缓慢打开流量计前后管道阀门，以免瞬时流量过大，损坏流量计，当指针不停地旋转时，说明流量计已正常运转，同时检查一下工作压力和压力标尺，是否一致12.如一致，即可投入使用。
可通过计时计算出瞬时流量，以便检查选用的蒸汽流量计的选型标准和技术资料随着情况的变化，蒸汽流量计的过热蒸汽经常会转变成为饱和蒸汽，形成汽液两相流介质。
对于相流经常变化的蒸汽，使用目前流量仪表流量，肯定会存在测不准的问题。
这个问题的解决方法是保持蒸汽的过热度，尽量减少蒸汽的含水量，蒸汽流量计采用卡门涡街原理制造，具有测量精度高、量程宽、功耗低、安装方便、免现场调试等优点，是目前比较理想的蒸汽计量仪表。
使用蒸气流量计的使用事项 流量计常见问题解决方法
使用蒸气流量计的使用事项流量计常见问题解决方法蒸气流量计无可动部件，牢靠性强、精度高、寿命长，可在很宽的流量范围内精准明确测量液体的瞬时流量和累计流量。
其不受介质温度、压力、粘度及组分的影响，同时不堵、不卡、不易结垢、耐高温、高压，*防爆，所以被广泛于石油、化工、纺织、供热等需要蒸气流量计的场合。
蒸气流量计使用注意事项：1、在计量液体时，务必使用流量计传感器始终完全充分介质，无夹带气体；2、在仪表上下游供应充分的直管段并确保非弯曲的对称外形，尽可能在仪表下游安装阀门；3、竖起安装通常是优先选择的，向上游动的流体能够确保仪表总是满管，且介质中的固态成分能够均匀分布；4、如有可能产生气泡，应气体分别器；5、在易于振动的长管路中进行安装时，应在流量计的上下游安装除去器；6、传感器安装饰的上游较近处若装有阀门，不断地开关阀门，对传感器的使用寿命影响极大，特别简单对传感器造成*性损坏；7、对于蒸气应用，仪表安装应避安装在U形弯底部，避开因吸取冷凝而在开车时导致的水锤现象，水锤的强度导致传感机构过分受力，致使传感器永外损坏；8、正确地选择安装饰和正确安装流量计都是特别紧要的环节，若安装环节失误轻者影响测量精度，重者会影响流量计的使用寿命，甚至会损坏流量计；9、传感器尽量避开在架空的特别长的管道上安装，这样时间一长后，由于传感器的下垂特别简单造成传感器与法兰门的密封泄露，若不得已要安装时，必需在传感器的上下游2D处分别设置管道坚固装置。
定量掌控流量计干扰误差除去方法定量掌控流量计干扰误差一般表现为：量少时加注基本精准，量多时即加注时间越长误差越大，而且误差一般呈现为负误差，即实际加注的量总是小于触摸屏上显示的本次已加注量。
定量掌控流量计干扰误差原因分析：电磁干扰会产生大量干扰信号，让PLC接收其他非流量计发出的信号，从而导致PLC的积算数值大于流量计本身发出的数据总和，所以屏幕显示值大于实际流量。
定量掌控流量计干扰误差原因分析：电磁干扰通常有三种，线路干扰，电源干扰和空间干扰。
蒸汽流量计的三大注意要求及维修保养
蒸汽流量计的三大注意要求及维修保养蒸汽流量计的三大注意要求蒸汽流量计因计量精度较高、使用方便、测量范围宽等特点，而被广泛应用于石化、城市燃气行业。
蒸汽流量计既可作为工艺控制的检测仪表，也可作为贸易结算的计量仪表。
因此，在实际应用中难免会出现被测介质性质、口径选择、安装条件、维修校验等问题，为了保证蒸汽流量计的正常运行，在其使用的过程中应注意以下几个问题：蒸汽流量计对被测介质有严格的要求：1.蒸汽流量计一般只用于计量低粘度的单相流体2.用蒸汽流量计计量的介质流体应处于紊流状态3.目前大多数蒸汽流量计的轴承为球体轴承，因此对被测介质的清洁度有很高的要求。
如介质中含有颗粒杂质，会使轴承快速磨损，若含有纤维杂质则会缠绕在蒸汽叶片上，影响流量计的正常转动。
在实际应用中可在蒸汽流量计前端加装有效的过滤器。
蒸汽流量计口径的选择应注意的问题：在选择蒸汽流量计的口径时，应使介质的工况流量在流量计测量范围的15%—70%之间。
当被测介质流量处于所选流量计测量范围的15%以下时，介质流体在管道中流速缓慢处于层流状态，流量计的测量线性变差，难以达到要求的计量精度。
当介质工况流量大于所选择流量计测量范围的70%时，流量计转速将变的很大，加速轴承和支架的磨损，影响蒸汽流量计的使用寿命。
蒸汽流量计在安装中应注意的问题：1.介质流体流速分布不均匀和旋涡流是影响蒸汽流量计测量精度的主要原因，要消除流速不均匀和旋涡流则需要在蒸汽流量计前端有足够长的直管段。
一般要求在蒸汽流量计上流有15D以上的直管段，下流有4D的直管段才能保证测量的精度，若受安装场地限制上流不能达到其要求，可在上流直管段上加装管速整流器。
2.蒸汽流量计的安装点不能有强烈的机械震动和强的电磁干扰。
焊接和安装中不能有焊渣和法兰密封垫片突入管道内，流量计上流的控制阀必须设置为全开的球阀或闸阀，以免影响被测介质的流态。
3.蒸汽流量计在安装方式上可以是水平、倾斜、垂直安装，随安装方式的不同，其流量特性曲线有所变化。
蒸汽流量计使用及安装中需注意的事项
蒸汽流量计使用及安装中需注意的事项蒸汽流量计是目前工业生产中常见的一种仪表，它能够精确地测量蒸汽的流量，为生产过程提供重要的参数支持。
在安装和使用蒸汽流量计时，有一些需要注意的事项，下面我会一一介绍。
一、安装前准备工作在安装蒸汽流量计之前，需要进行一些准备工作。
首先要检查要安装的管道系统是否符合蒸汽流量计的使用要求，包括管道内径、材质性质等方面的要求。
其次要认真阅读蒸汽流量计的使用说明书，仔细了解蒸汽流量计的使用环境和技术参数，确保根据要求进行安装。
二、注意安装位置蒸汽流量计安装的位置也是需要注意的。
一般来说，蒸汽流量计应当安装在水平管道上，并且要保证管道内部干净、整洁。
此外还要注意管道的上游和下游流量计安装位置，确保能够获得准确的流量测量结果。
三、防止蒸汽凝结在使用蒸汽流量计时，需要注意防止蒸汽凝结的问题。
由于蒸汽温度较高，在流量计内部容易出现蒸汽凝结的现象，从而影响测量结果。
为了解决这个问题，一般会在流量计的外表面包上保温材料，保证蒸汽的温度不会过快地降低，从而有效地避免蒸汽凝结。
四、正确使用蒸汽流量计在正常使用蒸汽流量计的过程中，需要注意一些使用事项。
首先要注意不要超过蒸汽流量计的最大流量范围，否则可能会损坏仪表，从而导致不准确的测量结果。
其次要注意保证蒸汽流量计的密封性能，避免泄漏现象的发生。
此外，还需要注意进行定期的维护和保养，保证蒸汽流量计的正常运行。
五、注意安全问题在使用蒸汽流量计的过程中，需要注意安全问题。
首先要在上游和下游流量计处安装阀门，避免突然关闭发生压力冲击现象。
其次要定期的检查流量计的安装状态，保证安装合理可靠。
最后要进行必要的保护措施，避免蒸汽流量计受到外界的损坏。
总的来说，蒸汽流量计的使用和安装需要注意很多问题，只有遵循相关的要求，才能够精确地测量蒸汽的流量。
希望上述的介绍能够对大家有所帮助。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
蒸汽流量计安装注意事项
一、对直管段的要求：
1、流量计必须水平安装在管道上（管道倾斜在50以内），安装时流量计轴线应与管道轴线同心，流向要一致。
2、流量计上游管道长度应有不小于10D的等径直管段，如果安装场所充许建议上游直管段为20D、下游为5D。
二、对配管的要求：
流量计安装点的上下游配管的内径与流量计内径相同。
三、对旁通管的要求：
为了保证流量计检修时不影响介质的正常使用，在流量计的前后管道上应安装切断阀（截止阀），同时应设置旁通管道。
流量控制阀要安装在流量计的下游，流量计使用时上游所装的截止阀必须全开，避免上游部分的流体产生不稳流现象。
四、对外部环境的要求：
流量计最好安装在室内，必须要安装在室外时，一定要采用防晒、防雨.防雷措施，以免影响使用寿命。
五、安装场所：
流量计应安装在便于维修，无强电磁干扰与热辐射的场所
六、对安装焊接的要求：
1、用户另配一对标准法兰焊在前后管道上。
不允许带流量计焊接！
2、安装流量计前应清理管道内杂物：碎片、焊渣、石块、粉尘等推荐在上游安装5微米筛孔的过滤器用于阻挡液滴和沙粒。
最好用等径的管道（或旁通管）代替流量计进行吹扫管道。
以确保在使用过程中流量计不受损坏。
3、安装流量计时，法兰间的密封垫片不能凹入管道内，以防止干扰正常的流量测量。
七、流量计接地的要求：
流量计应可靠接地，不能与强电系统地线共用。
