抽汽凝汽式汽轮机参数
汽轮机参数

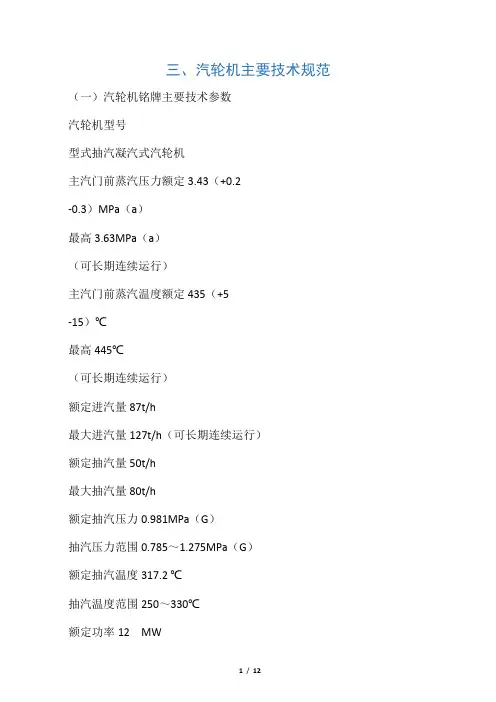

三、汽轮机主要技术规范（一）汽轮机铭牌主要技术参数汽轮机型号 C12-3.43/0.981型式抽汽凝汽式汽轮机主汽门前蒸汽压力额定3.43（+0.2）MPa（a）-0.3最高3.63MPa（a）（可长期连续运行）主汽门前蒸汽温度额定435（+5）℃-15最高445℃（可长期连续运行）额定进汽量 87t/h最大进汽量 127t/h（可长期连续运行）额定抽汽量 50t/h最大抽汽量 80t/h额定抽汽压力 0.981MPa（G）抽汽压力范围 0.785～1.275MPa（G）额定抽汽温度317.2 ℃抽汽温度范围 250～330℃额定功率 12 MW汽轮机铭牌功率 12 MW最大功率 15 MW汽轮机转向（机头向机尾看）顺时针方向汽轮机额定转速 3000r／min汽轮机一发电机轴系临界转速 1735r／min汽轮机单个转子的临界转速 1470r／min汽轮机轴承座允许最大振动 0.03mm（双振幅值）过临界转速时轴承座允许最大振动 0.10mm（双振幅值）允许电频率变化范围50±0.5Hz汽轮机中心高（距运转平台） 750mm汽轮机本体总重 57t汽轮机上半总重（连同隔板上半等） 15t汽轮机下半重（包括隔板下半等） 19t汽轮机转子总重 7.83t汽轮机本体最大尺寸（长×宽×高）mm 6021×3590×3635（二）汽轮机技术要求；本汽轮机实际运行条件：进汽量为72 t/h，最大进汽量83 t/h；额定抽汽量45 t/h；无高加、除氧器回热抽汽；循环水温度≤33℃。
锅炉正常运行时，保证C12机组纯凝工况下发电量能达到12MW并长期稳定运行。
并考虑两台锅炉运行时，其中一台汽机故障时另一台汽机在保证供汽条件下，抽凝状态运行能达到15MW。
12MW抽凝式汽轮发电机组的实际运行工况：型式抽汽凝汽式汽轮机）MPa（a）主汽门前蒸汽压力额定3.43（+0.2-0.3最高3.63MPa（a）（可长期连续运行））℃主汽门前蒸汽温度额定435（+5-15最高445℃（可长期连续运行）额定进汽量 71t/h最大进汽量 83t/h（可长期连续运行）额定抽汽量 35t/h最大抽汽量 45t/h额定抽汽压力 0.981MPa（G）抽汽压力范围 0.785～1.275MPa（G）额定抽汽温度317.2 ℃抽汽温度范围 250～330℃四、发电机技术规范（一）发电机参数型号 QFW-15-2A额定功率15MW额定功率因数 0.8额定电压10.5kV额定转速 3000r/min频率 50Hz相数 3极数 2定子线圈接法 Y效率不低于 97％短路比 0.48顶值电压 1.8 倍额定励磁电压电压响应比 1 倍额定励磁电压／秒允许强励持续时间 10 s定、转子线圈绝缘等级／使用等级 F级／ F级空冷器进水量 100t／h交流无刷励磁机型号 TFLW80-3000A功率 80 kW直流输出电压 250V直流输出电流 320A接法 Y相数 3频率 150 Hz功率因数 0.95每臂并联支路数 1个整流方式三相全波整流二极管参数 250A／1200V永磁副励磁机型号 TFY2.85-3000 C 容量 2.85kVA额定电压 190V额定电流 15A频率 400Hz相数单相功率因数 0.93.1干熄焦锅炉技术参数3.1.1 干熄焦锅炉型式：单汽包自然循环型室外式干熄焦锅炉3.1.2 干熄焦锅炉循环系统详见系统图3.1.3 锅炉入口烟气量：～210,000 Nm3/h 980℃(最大)～190,000 Nm3/h 960℃(正常) 3.1.4锅炉入口烟气温度： 900～980℃3.1.5 锅炉出口烟气温度： 160～180℃3.1.6循环气体成分见下表（供参考）：循环气体成分表2锅炉入口含尘浓度：～10g/Nm33.1.7锅炉额定蒸发量：（红焦处理量140t/h） 83t/h（红焦处理量125t/h） 72.5t/h3.1.8汽包工作压力： 5.0MPa（G）3.1.9主蒸汽压力(二次过热器出口)：4.5 MPa（G）(锅炉出口主蒸汽调节阀后)： 4.2±0.2 MPa（G）3.1.10过热器出口蒸汽温度： 450±10℃锅炉出口参数在需方满足前提条件下，达到工况点对应参数:锅炉额定蒸发量：（红焦处理量140t/h） 83t/h正常蒸发量：（红焦处理量125t/h） 72.5t/h主蒸汽压力(二次过热器出口)： 4.5MPa（G）（锅炉出口主蒸汽调节阀后)： 4.2±0.2 MPa（G）过热器出口蒸汽温度： 450±10℃锅炉外表面温度：锅炉设备在正常运行条件下，当环境温度为25℃时，锅炉的炉墙外表温度不超过50℃，当环境温度大于25℃时，锅炉的炉墙外表温度不超过环境温度25℃，散热量不超过290W/M2。
12MW抽汽凝汽式汽轮机设计说明书
12MW抽汽凝汽式汽轮机设计说明书12MW抽汽凝汽式汽轮机设计说明书1、引言本设计说明书旨在详细介绍12MW抽汽凝汽式汽轮机的设计方案。
本文档涵盖了该汽轮机的各个方面，包括技术参数、设计原理、结构布置、控制系统、工艺流程等重要内容。
2、技术参数2.1 发电机功率.12MW2.2 蒸汽参数：2.2.1 主蒸汽参数：- 温度：℃- 压力： MPa2.2.2 抽汽参数：- 温度：℃- 压力： MPa2.2.3 回汽参数：- 温度：℃- 压力： MPa2.3 进汽流量： t/h2.4 出汽流量： t/h2.5 机组热效率：%2.6 机组效能：%2.7 转速： rpm2.8发电机额定频率.50 Hz2.9发电机额定电压： V2.10 设备噪音指标： dB(A)3、设计原理本节详细介绍12MW抽汽凝汽式汽轮机的设计原理，包括基本工作原理、汽轮机的热力循环过程等内容。
4、结构布置本节详细介绍12MW抽汽凝汽式汽轮机的结构布置，包括轮机的布局、主要部件的安装位置、管道连接等内容。
5、控制系统本节详细介绍12MW抽汽凝汽式汽轮机的控制系统，包括控制策略、控制方案、监测与保护措施等内容。
6、工艺流程本节详细介绍12MW抽汽凝汽式汽轮机的工艺流程，包括起动、运行、停机等过程的流程图和操作步骤。
7、附件本文档涉及的附件包括但不限于机组布置图、管道布置图、主要设备参数表等。
8、法律名词及注释8.1 法律名词1：，指法律的某一条款或概念。
注释：是指的缩写，此处解释其含义或解读该概念在本文档中的适用范围。
8.2 法律名词2：，指法律的某一条款或概念。
注释：是指的缩写，此处解释其含义或解读该概念在本文档中的适用范围。
9、全文结束。
抽汽凝汽式汽轮机参数word精品

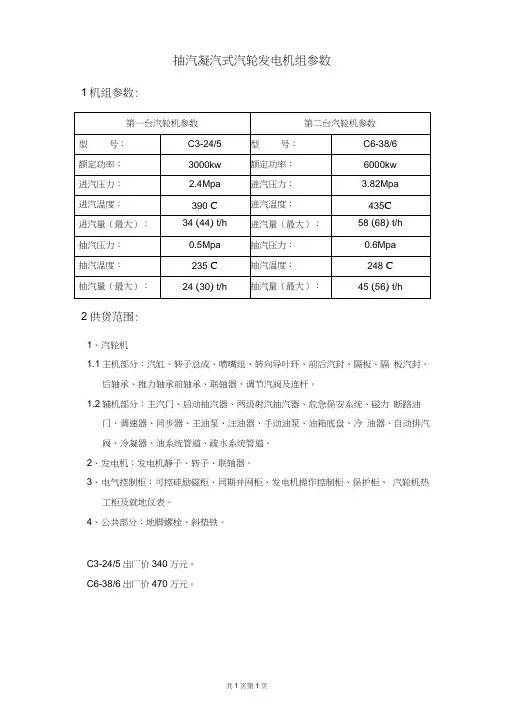

抽汽凝汽式汽轮发电机组参数
1机组参数:
2供货范围:
1、汽轮机
1.1主机部分：汽缸、转子总成、喷嘴组、转向导叶环、前后汽封、隔板、隔板汽封、
后轴承、推力轴承前轴承、联轴器，调节汽阀及连杆。
1.2辅机部分：主汽门、启动抽汽器、两级射汽抽汽器、危急保安系统、磁力断路油
门、调速器、同步器、主油泵、注油器、手动油泵、油箱底盘、冷油器、自动排汽阀、冷凝器、油系统管道、疏水系统管道。
2、发电机：发电机静子、转子、联轴器。
3、电气控制柜：可控硅励磁柜、同期并网柜、发电机操作控制柜、保护柜、汽轮机热
工柜及就地仪表。
4、公共部分：地脚螺栓、斜垫铁。
C3-24/5出厂价340万元。
C6-38/6出厂价470万元。
共1页第1页。
汽轮机参数

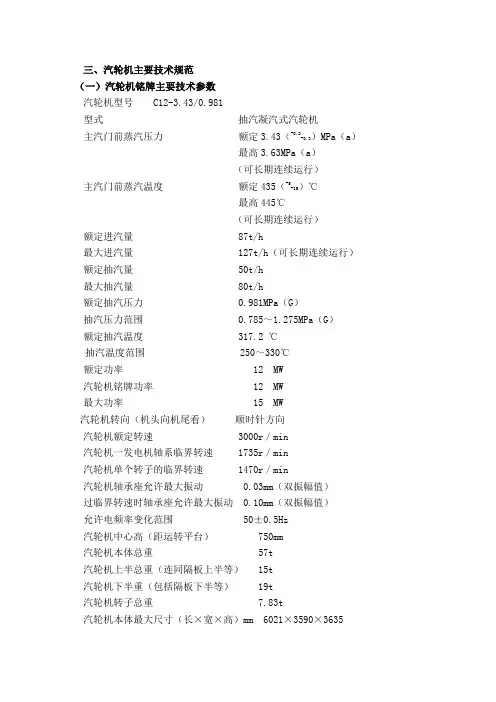

三、汽轮机主要技术规范（一）汽轮机铭牌主要技术参数汽轮机型号型式抽汽凝汽式汽轮机主汽门前蒸汽压力额定3.43（+0.2-0.3）MPa（a）最高3.63MPa（a）（可长期连续运行）主汽门前蒸汽温度额定435（+5-15）℃最高445℃（可长期连续运行）额定进汽量87t/h最大进汽量127t/h（可长期连续运行）额定抽汽量50t/h最大抽汽量80t/h额定抽汽压力0.981MPa（G）抽汽压力范围0.785～1.275MPa（G）额定抽汽温度317.2 ℃抽汽温度范围250～330℃额定功率12 MW汽轮机铭牌功率12 MW最大功率15 MW汽轮机转向（机头向机尾看）顺时针方向汽轮机额定转速3000r／min汽轮机一发电机轴系临界转速1735r／min汽轮机单个转子的临界转速1470r／min汽轮机轴承座允许最大振动0.03mm（双振幅值）过临界转速时轴承座允许最大振动0.10mm（双振幅值）允许电频率变化范围50±0.5Hz汽轮机中心高（距运转平台）750mm汽轮机本体总重57t汽轮机上半总重（连同隔板上半等）15t汽轮机下半重（包括隔板下半等）19t汽轮机转子总重7.83t汽轮机本体最大尺寸（长×宽×高）mm 6021×3590×3635（二）汽轮机技术要求；本汽轮机实际运行条件：进汽量为72 t/h，最大进汽量83 t/h；额定抽汽量45 t/h；无高加、除氧器回热抽汽；循环水温度≤33℃。
锅炉正常运行时，保证C12机组纯凝工况下发电量能达到12MW并长期稳定运行。
并考虑两台锅炉运行时，其中一台汽机故障时另一台汽机在保证供汽条件下，抽凝状态运行能达到15MW。
12MW抽凝式汽轮发电机组的实际运行工况：型式主汽门前蒸汽压力主汽门前蒸汽温度额定进汽量71t/h最大进汽量83t/h额定抽汽量35t/h最大抽汽量45t/h额定抽汽压力0.981MPa抽汽压力范围0.785额定抽汽温度抽汽温度范围250四、发电机技术规范（一）发电机参数型号QFW-15-2A额定功率额定功率因数0.8额定电压额定转速3000r/min频率50Hz相数3极数2定子线圈接法Y 效率短路比0.48抽汽凝汽式汽轮机额定3.43（+0.2-0.3）MPa（a）最高3.63MPa（a）（可长期连续运行）额定435（+5-15）℃最高445℃（可长期连续运行）（可长期连续运行）（G）～1.275MPa（G）317.2 ℃～330℃15MW10.5kV不低于97％顶值电压1.8倍额定励磁电压电压响应比1倍额定励磁电压／秒允许强励持续时间10 s定、转子线圈绝缘等级／使用等级F级／F级空冷器进水量100t／h交流无刷励磁机型号TFLW80-3000A功率80 kW直流输出电压250V直流输出电流320A接法Y相数3频率150 Hz功率因数0.95每臂xx支路数1个整流方式三相全波整流二极管参数250A／1200V永磁副励磁机型号TFY2.85-3000 C容量2.85kVA额定电压190V额定电流15A频率400Hz相数单相功率因数0.93.1干熄焦锅炉技术参数3.1.1干熄焦锅炉型式：单汽包自然循环型室外式干熄焦锅炉3.1.2干熄焦锅炉循环系统详见系统图3.1.3锅炉xx烟气量：～210,000 Nm/h 980℃(最大)～190,000 Nm/h 960℃(正常)3.1.4锅炉入口烟气温度：900～980℃333.1.5锅炉出口烟气温度：160～180℃3.1.6循环气体成分见下表（供参考）：循环气体成分表2成分％CO0.4H20.2CO214O203N273.4H2O 12锅炉xx含尘浓度：～10g/Nm3.1.7锅炉额定蒸发量：（红焦处理量140t/h）83t/h（红焦处理量125t/h）72.5t/h3.1.8汽包工作压力：5.0MPa（G）3.1.9主蒸汽压力(二次过热器出口)：4.5 MPa（G）(锅炉出口主蒸汽调节阀后)：4.2±0.2 MPa（G）3.1.10过热器出口蒸汽温度：450±10℃锅炉出口参数在需方满足前提条件下，达到工况点对应参数: 锅炉额定蒸发量：（红焦处理量140t/h）83t/h正常蒸发量：（红焦处理量125t/h）72.5t/h主蒸汽压力(二次过热器出口)：4.5MPa（G）（锅炉出口主蒸汽调节阀后)：4.2±0.2 MPa（G）过热器出口蒸汽温度：450±10℃锅炉外表面温度：锅炉设备在正常运行条件下，当环境温度为25℃时，锅炉的炉墙外表温度不超过50℃，当环境温度大于25℃时，锅炉的炉墙外表温度不超过环境温度25℃，散热量不超过290W/M。

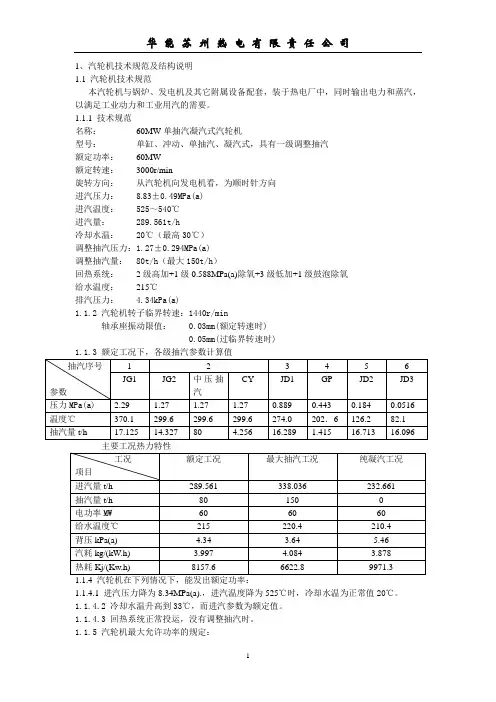

60MW单抽汽凝汽式汽轮机产品使用说明书
1、汽轮机技术规范及结构说明1.1 汽轮机技术规范本汽轮机与锅炉、发电机及其它附属设备配套，装于热电厂中，同时输出电力和蒸汽，以满足工业动力和工业用汽的需要。
1.1.1 技术规范名称：60MW单抽汽凝汽式汽轮机型号：单缸、冲动、单抽汽、凝汽式，具有一级调整抽汽额定功率：60MW额定转速：3000r/min旋转方向：从汽轮机向发电机看，为顺时针方向进汽压力：8.83±0.49MPa(a)进汽温度： 525～540℃进汽量： 289.561t/h冷却水温： 20℃（最高30℃）调整抽汽压力：1.27±0.294MPa(a)调整抽汽量： 80t/h（最大150t/h）回热系统：2级高加+1级0.588MPa(a)除氧+3级低加+1级鼓泡除氧给水温度：215℃排汽压力： 4.34kPa(a)1.1.2 汽轮机转子临界转速：1440r/min轴承座振动限值： 0.03mm(额定转速时)0.05mm(过临界转速时)1.1.4 汽轮机在下列情况下，能发出额定功率：1.1.4.1 进汽压力降为8.34MPa(a).，进汽温度降为525℃时，冷却水温为正常值20℃。
1.1.4.2 冷却水温升高到33℃，而进汽参数为额定值。
1.1.4.3 回热系统正常投运，没有调整抽汽时。
1.1.5 汽轮机最大允许功率的规定：回热系统正常投运，调整抽汽量为零时，汽轮机最大允许功率为60MW。
1.1.6 汽轮机本体主要部件重量t:⑴转子 9.2⑵汽缸上半起吊重量（不包括后汽缸）不包括隔板、隔板套 10.3包括隔板、隔板套 32⑶后汽缸下半 12.5⑷高压调节汽门 2³2.45⑸主汽门 4.86(6) 本体部分重量（指支承在前、后座架上的重量，不包括主汽门、调节汽门、抽汽阀、管道等） 90⑺本体重量 1151.1.7 汽轮机本体外形尺寸mm:长³宽³高（运转层以上）：7852³5115³30241.1.8 调节系统性能1.1.8.1 自空转到额定负荷，转速变化率3～6%1.1.8.2 电调装置可以改变转速的范围 0～3500rpm1.1.8.3 调节系统的迟缓率≯0.3%1.1.8.4 由额定负荷甩至空负荷时，最大升速＜10%1.1.8.5 从危急遮断器动作至主汽门关闭的时间（s）:＜11.1.9 油路系统1.1.9.1 润滑油压MPa(g): 0.08～0.151.1.9.2 调节油压MPa(g)（主油泵后）： 1.131.1.9.3 主油泵出口油量m3/min: 4.51.1.9.4 油箱容积m3： 12.751.1.9.5冷油器型号 YL-80-3冷却面积 80m2冷却水量 250t/h水侧阻力 0.01MPa(g)油侧阻力 0.07MPa(g)1.2 汽轮机结构性能说明1.2.1 概述本汽轮机为单缸、冲动、单抽汽、凝汽式，具有一级调整抽汽。

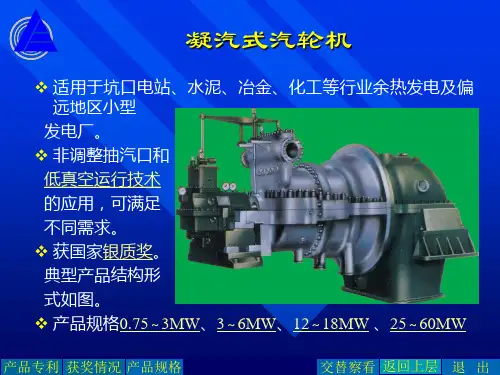

凝汽式汽轮机
台数 省份
1 四川 1 四川 1 湖北 1 湖北 1 宁夏 1 宁夏 1 宁夏 1 山西 1 山西 1 出口 1 江苏 1 山西 1 内蒙古 1 河北 1 河北 1 山东
交替察看 返回上层 退 出
3-6MW凝汽式汽轮机部分业绩
客户名称
机型
机组编号
信阳新港钢铁有限责任公司
N6-3.43 D21-175#
78.45% (非全三维设计）
3.87
77.33% (其他厂家）
**从上表数据分析可见：通流部分经过全三维设计的汽轮机 汽耗明显降低，内效率比原来提高3-5%。
产品专利 获奖情况 产品规格
交替察看 返回上层 退 出
12-18MW凝汽式汽轮机部分业绩
客户名称
机型
淮北矿集团杨庄煤矸石电厂
N12-3.43
补水方式
集中油站.ppt
钢圈自密 封高加
汽封冷却系统 抽真空系统
热井水位调节
产品专利 获奖情况 产品规格
交替察看 返回上层 退 出
12-18MW凝汽式汽轮机DEH系统
优化的错 油门设计
DEH系统特点
产品专利 获奖情况 产品规格
交替察看 返回上层 退 出
12-18MW凝汽式汽轮机振动值
在额定转速、满负荷工况下： ❖ 轴承座振动≤20um ❖ 轴振动 ≤75um
厦门市环卫综合处理厂
N6-3.55 KDF21-001#
泰国生物
N7.078-3.43 KD24-001#
台数 省份 1 河南 1 河南 1 河北 1 湖北 1 安徽 1 河北 1 河南 1 新疆 1 河南 1 云南 1 河北 1 出口 1 福建 1 出口
产品专利 获奖情况 产品规格
汽轮机参数
C6-4.9/0.49
6000
4.9
435
44
0.49
218
25
0.0059
6.93
3000
4798×2705×2460
28/3.88
15.5
5
C6-4.9/0.98
6000
4.9
435
53.7
0.98
276
35
0.0055
9.0
3000
4810×2705×2460
29/3.85
15
5
C12-3.43/0.49
6.4/0.6
3.4
4
B3-2.35/0.49
3000
2.35
390
42.39
0.49
14.1
3000
3478×2803×2465
16/1.34
5.54
5
B3-3.43/0.294
3000
3.43
435
27.27
0.294
9.09
3000
3923×2803×2515
18.6/1.85
7.3
5
B3-3.43/0.49
3747×2280×2805
17/2.89
5.5
5
N12-3.43
12000
3.43
435
56
0.0068
4.57
3000
5325×3590×2530
43.5/6.45
13.8
5.5
N15-3.43
15000
3.43
435
70
0.0068
4.46
3000
5225×3590×2530
青汽抽汽凝汽式工业拖动汽轮机讲解
■噪音 :
部分业绩
产品专利 获奖情况 产品规格
交替察看 返回上层 退 出
3-6MW抽凝式工业拖动汽轮机主机
联体式自动主气门 群阀提板式调阀 侧挂油动机
保安系统 在线试验
电动盘车
高效主油泵
公用底盘
通流部分 全三维设计
产品专利 获奖情况 产品规格
焊接后缸+落地轴承座 交替察看 返回上层 退 出
3-6MW抽凝式工业拖动汽轮机
辅机系统
多种材质冷 凝器供选择
自密封高 压加热器
冷油器
汽封冷却系统
产品专利 获奖情况 产品规格
抽真空系统
热井水位调节
交替察看 返回上层 退 出
3-6MW抽凝式工业拖动汽轮机DEH系 统
启动阀 远方控制
DEH系统特点
产品专利 获奖情况 产品规格
交替察看 返回上层 退 出
产品专利 获奖情况 产品规格
交替察看 返回上层 退 出
12-18MW抽凝式工业拖动汽轮机 振动值
在额定转速、满负荷工况下： 轴承座振动≤ 15um 轴振动≤ 35um
产品专利 获奖情况 产品规格
交替察看 返回上层 退 出
12-18MW抽凝式工业拖动汽轮
机
机组型号
热耗—汽耗—内效率
抽气量
热耗
抽凝式工业拖动汽轮机
拖动压缩机、鼓风机、水泵等各种变速机械设备。 变工况性能优良，变速范围大(75-105%)。 结构紧凑，调节系统灵敏、运行平稳、操作简单。 启动性能好，
可靠性高。
产品功率等级：
3MW以下 3-6MW 12-18MW 25-30MW
产品专利 获奖情况 产品规格
