液压系统柱塞泵

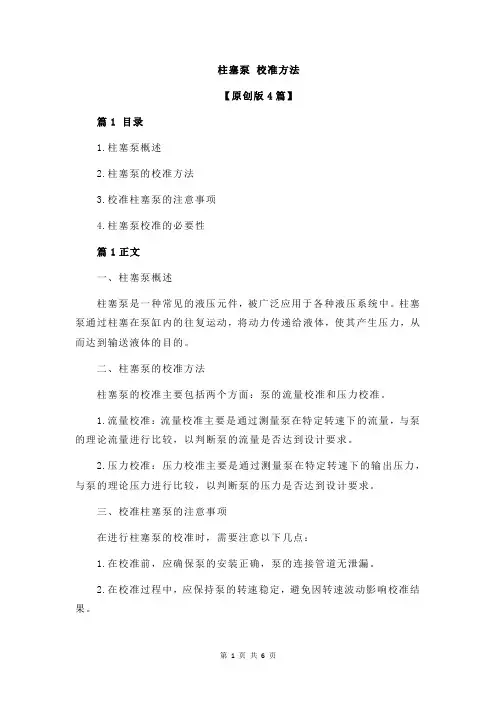

柱塞泵 校准方法
柱塞泵校准方法【原创版4篇】篇1 目录1.柱塞泵概述2.柱塞泵的校准方法3.校准柱塞泵的注意事项4.柱塞泵校准的必要性篇1正文一、柱塞泵概述柱塞泵是一种常见的液压元件，被广泛应用于各种液压系统中。
柱塞泵通过柱塞在泵缸内的往复运动，将动力传递给液体，使其产生压力，从而达到输送液体的目的。
二、柱塞泵的校准方法柱塞泵的校准主要包括两个方面：泵的流量校准和压力校准。
1.流量校准：流量校准主要是通过测量泵在特定转速下的流量，与泵的理论流量进行比较，以判断泵的流量是否达到设计要求。
2.压力校准：压力校准主要是通过测量泵在特定转速下的输出压力，与泵的理论压力进行比较，以判断泵的压力是否达到设计要求。
三、校准柱塞泵的注意事项在进行柱塞泵的校准时，需要注意以下几点：1.在校准前，应确保泵的安装正确，泵的连接管道无泄漏。
2.在校准过程中，应保持泵的转速稳定，避免因转速波动影响校准结果。
3.在校准过程中，应注意观察泵的工作状态，如有异常应立即停止校准，进行检查。
四、柱塞泵校准的必要性柱塞泵的校准是保证泵能正常工作的重要步骤。
通过校准，可以及时发现泵的性能是否达到设计要求，如有偏差，可以及时进行调整，以保证泵的使用寿命和工作效率。
篇2 目录1.柱塞泵概述2.柱塞泵的工作原理3.柱塞泵的校准方法4.柱塞泵校准的注意事项5.柱塞泵校准的实际应用篇2正文一、柱塞泵概述柱塞泵是一种常见的液压元件，广泛应用于各种液压系统中。
其主要作用是将驱动电机的旋转运动转换为液体的压力能，从而实现流体的输送和增压。
柱塞泵的性能直接影响到液压系统的工作效率和稳定性。
二、柱塞泵的工作原理柱塞泵主要由驱动部分、泵体部分和密封部分组成。
在驱动部分，电机通过联轴器将动力传递给泵轴。
泵轴上的柱塞在泵体内做往复运动，使泵体内的流体产生压力，从而实现流体的输送。
三、柱塞泵的校准方法1.流量校准：流量校准是为了确保柱塞泵在实际工作中能提供准确的流量。
通常采用标准流量计进行检测，将检测结果与设计流量进行对比，如有偏差则需进行调整。
柱塞泵技术参数
柱塞泵技术参数摘要：一、柱塞泵概述二、柱塞泵的技术参数1.缸体与柱塞2.工作容积3.端面配油径向载荷4.配流盘5.轴径较小三、缸体倾斜的限制四、配流传动轴的作用五、柱塞泵的应用领域正文：一、柱塞泵概述柱塞泵是一种常见的液压泵，广泛应用于各种液压系统中。
其主要构成部分为缸体和柱塞，柱塞在缸体内进行往复运动。
在工作容积增大时，柱塞泵会吸油；而在工作容积减小时，则会排油。
二、柱塞泵的技术参数1.缸体与柱塞：柱塞泵的缸体与柱塞是其核心部件。
缸体通常为圆筒形，柱塞则是圆柱形，它们之间的配合精度直接影响着泵的工作效率和寿命。
2.工作容积：柱塞泵的工作容积是指柱塞在往复运动过程中，从一个端点到另一个端点所扫过的空间体积。
工作容积的增大或减小，决定了泵的吸油或排油能力。
3.端面配油径向载荷：端面配油径向载荷由缸体外周的大轴承所平衡，它能够有效限制缸体的倾斜，保证泵的稳定运行。
4.配流盘：配流盘是柱塞泵的一个重要部件，它能够根据需要，调整泵的输出流量和压力，实现对液压系统的精确控制。
5.轴径较小：柱塞泵的轴径较小，这使得泵的结构更加紧凑，同时也降低了泵的重量和成本。
三、缸体倾斜的限制在柱塞泵的工作过程中，缸体的倾斜会对泵的性能产生不良影响。
为了解决这个问题，设计者采用了端面配油径向载荷平衡缸体外周的大轴承，有效限制缸体的倾斜。
四、配流传动轴的作用配流传动轴是柱塞泵的一个重要部件，它主要负责将电机的转矩传递给泵，从而使柱塞进行往复运动。
此外，配流传动轴还能够通过调整轴径大小，实现对泵的流量和压力的控制。
五、柱塞泵的应用领域柱塞泵广泛应用于各种液压系统中，如工程机械、汽车、船舶、机床等。
工程机械液压柱塞泵的使用与维修（三篇）
工程机械液压柱塞泵的使用与维修一、液压柱塞泵的概述：液压柱塞泵是工程机械中常见的液压元件之一，它是将机械能转换为液压能的装置。
液压柱塞泵由泵体、驱动轴、柱塞组以及密封件等部分组成。
通过发动机或电机带动驱动轴，驱动轴带动柱塞组运动，从而完成液压油的吸入和排出，实现液压系统的工作。
液压柱塞泵具有结构简单、操作方便、压力高等优点，在工程机械中应用广泛。
二、液压柱塞泵的使用注意事项：1. 使用前检查：使用液压柱塞泵前，首先要检查油品是否符合要求，液压油的粘度、温度和清洁度对液压泵的工作性能有着重要影响，应根据液压系统要求选择合适的液压油。
同时还要检查液压系统的油品是否充足，并排除液压管路中的气体。
2. 正确安装：液压柱塞泵安装前，要先将液压泵的进油口紧固，保证密封；然后将泵体与传动轴用轴套连接，松紧适中；最后将传动轴放置在正确的位置上，并固定好，保证与发动机或电机正确定位和配合。
安装完成后，还需检查液压泵的吸入口和排出口是否正确连接，排水处不能漏接，才能装上防尘帽。
3. 启动停止：在启动发动机或电机前，应先将液压泵的进油口柱塞抽出一段距离，然后启动；在停止发动机或电机前，应先把液压泵的排油口柱塞抽回到最低位，然后停机。
启动和停止操作时应缓慢进行，避免对液压柱塞泵造成冲击。
4. 运行工作：液压柱塞泵要保持正常运行，必须严格按照设备的规定操作，注意液压泵的进油口和排油口的位置，防止误操作，造成液压泵损坏。
5. 加油和更换滤芯：液压柱塞泵运行一段时间后，应定期检查液压油的状况，如有杂质应及时更换液压油或滤芯，保证液压系统的正常运行。
三、液压柱塞泵的维修与故障排除：1. 泄露问题：液压柱塞泵在使用过程中，可能会出现泄漏问题，主要是由于密封件老化、磨损等原因引起的。
这时需要更换相应的密封件，确保密封正常。
2. 异常声响：如果液压柱塞泵在运行过程中发出异常的噪音声响，通常是因为柱塞与缸体之间的配合间隙变大。
可以通过调整泵的间隙或更换磨损的零部件来解决。
柱塞泵的优缺点及应用
柱塞泵的优缺点及应用柱塞泵是一种常见的液压传动元件，具有一系列优点和缺点，并在许多领域得到广泛应用。
本文将详细介绍柱塞泵的优缺点，并探讨其应用领域。
一、柱塞泵的优点：1. 高工作压力：柱塞泵能够承受较高的工作压力，适用于许多高压液压系统。
其结构设计使其具有良好的密封性能，能够稳定地输出高压液压力。
2. 流量可调性好：柱塞泵通常具有较宽的流量调节范围，能够根据实际需要调整输出流量。
这使得柱塞泵在不同工况下能够提供合适的流量，满足系统的要求。
3. 高效能：柱塞泵的工作效率较高，能够将输入的机械能转化为液压能的比例较高。
其结构设计和材料选择使得能量损失较小，提高了液压系统的整体效率。
4. 结构紧凑：柱塞泵的结构相对紧凑，占用空间较小。
这对于一些空间有限的应用场合非常重要，能够更好地满足系统的布局要求。
5. 寿命长：柱塞泵采用高强度材料制造，具有较高的耐磨性和抗腐蚀性。
其工作过程中磨损较小，使用寿命较长，减少了维护和更换的频率。
二、柱塞泵的缺点：1. 噪音较大：柱塞泵在工作时会产生较大的噪音，这主要是由于柱塞与泵壳之间的摩擦和流体的振动引起的。
这对于一些对噪音要求较高的场合可能会造成一定的影响。
2. 维护成本较高：由于柱塞泵的结构较为复杂，维护和维修工作相对繁琐，对维修人员的技术要求较高。
此外，柱塞泵的零部件较多，更换成本较高。
3. 柱塞泵的启动和停止需要较大的能量：由于柱塞泵的工作原理，启动和停止时需要克服一定的惯性，消耗较大的能量。
因此，在一些对能耗要求较高的场合，柱塞泵可能不是最佳选择。
三、柱塞泵的应用：1. 工程机械：柱塞泵广泛应用于各类工程机械中，如挖掘机、装载机、推土机等。
其高工作压力和流量可调性能满足了这些机械在不同工况下的需求。
2. 冶金设备：冶金设备中常常需要高压和大流量的液压系统，柱塞泵在这些设备中得到了广泛应用。
例如，冶炼设备中的液压系统、轧机的液压系统等。
3. 注塑机械：注塑机械中需要精确控制流量和压力的液压系统，柱塞泵能够满足这些要求。

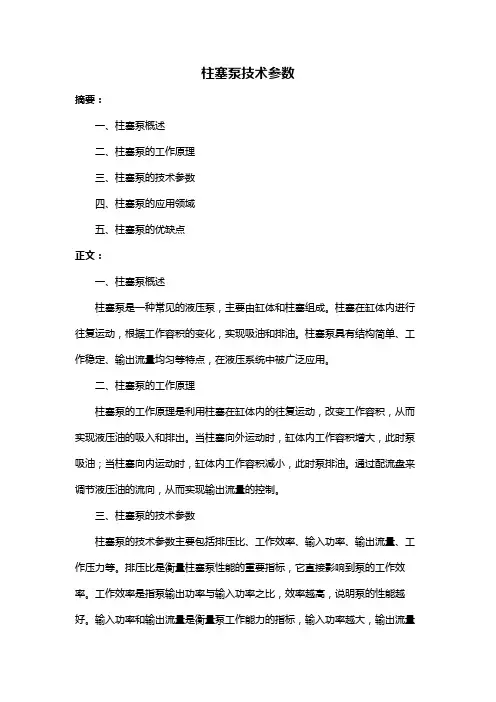

柱塞泵技术参数
柱塞泵技术参数摘要：一、柱塞泵概述二、柱塞泵的工作原理三、柱塞泵的技术参数四、柱塞泵的应用领域五、柱塞泵的优缺点正文：一、柱塞泵概述柱塞泵是一种常见的液压泵，主要由缸体和柱塞组成。
柱塞在缸体内进行往复运动，根据工作容积的变化，实现吸油和排油。
柱塞泵具有结构简单、工作稳定、输出流量均匀等特点，在液压系统中被广泛应用。
二、柱塞泵的工作原理柱塞泵的工作原理是利用柱塞在缸体内的往复运动，改变工作容积，从而实现液压油的吸入和排出。
当柱塞向外运动时，缸体内工作容积增大，此时泵吸油；当柱塞向内运动时，缸体内工作容积减小，此时泵排油。
通过配流盘来调节液压油的流向，从而实现输出流量的控制。
三、柱塞泵的技术参数柱塞泵的技术参数主要包括排压比、工作效率、输入功率、输出流量、工作压力等。
排压比是衡量柱塞泵性能的重要指标，它直接影响到泵的工作效率。
工作效率是指泵输出功率与输入功率之比，效率越高，说明泵的性能越好。
输入功率和输出流量是衡量泵工作能力的指标，输入功率越大，输出流量越多，说明泵的能力越强。
工作压力则是指泵能承受的最大压力。
四、柱塞泵的应用领域柱塞泵在液压系统中具有广泛的应用，主要应用于工程机械、汽车、船舶、机床等领域。
在工程机械中，柱塞泵常用于液压起重机、液压挖掘机等设备；在汽车行业中，柱塞泵常用于动力转向、液压制动等系统；在船舶领域，柱塞泵常用于船舶的舵机、起锚机等设备；在机床行业中，柱塞泵常用于数控机床、磨床等设备。
五、柱塞泵的优缺点柱塞泵具有结构简单、工作稳定、输出流量均匀等优点，在液压系统中得到广泛应用。
然而，柱塞泵也存在一些缺点，如泵的效率较低、容易泄漏、对油质要求较高等。
柱塞泵的用途
柱塞泵的用途柱塞泵是一种常见的液压泵，它在工业生产中有着广泛的应用。
它的主要作用是通过柱塞在泵体内来回运动，从而产生一定的压力，将液体送入系统中。
以下将从不同角度描述柱塞泵的用途。
一、工业生产领域在工业生产中，柱塞泵广泛应用于各种液压系统中，如机床、冶金设备、船舶、汽车工业等。
柱塞泵的稳定性和高压输出能力使得它能够满足各种复杂工况下的液压需求。
例如，在机床上，柱塞泵可以提供高压液压油，用于控制工件夹紧、刀具进给等机床运动。
在冶金设备中，柱塞泵可以提供高压液压油，用于控制冶金设备的升降、倾斜等动作。
在汽车工业中，柱塞泵可以提供高压液压油，用于控制转向系统、制动系统等。
二、建筑工程领域在建筑工程领域，柱塞泵也有着重要的应用。
例如，在混凝土泵送过程中，柱塞泵可以提供足够的压力，将混凝土从搅拌车输送到施工现场。
柱塞泵的高压输出能力和稳定性保证了混凝土能够迅速、均匀地输送，大大提高了施工效率。
此外，在大型建筑施工中，柱塞泵还可以用于输送水泥浆、泥浆等材料，满足不同施工环境的需求。
三、石油化工领域在石油化工领域，柱塞泵也扮演着重要的角色。
例如，在炼油过程中，柱塞泵可以提供足够的压力，将原油从地下储罐输送到炼油厂。
柱塞泵的高压输出能力和稳定性保证了原油能够快速、安全地输送，为后续的炼油工序提供了可靠的原料来源。
此外，在石化装置中，柱塞泵还可以用于输送各种化工原料和介质，满足不同工艺过程的需求。
柱塞泵的用途广泛，涉及到工业生产、建筑工程、石油化工等多个领域。
它的高压输出能力和稳定性使得它能够满足各种复杂工况下的液压需求。
无论是在机床上控制运动，还是在混凝土泵送过程中输送材料，柱塞泵都发挥着重要的作用。
它的应用不仅提高了生产效率，还保证了工艺过程的安全和稳定。
柱塞泵可以说是现代工业中不可或缺的液压设备之一。
液压柱塞泵的使用与维修
液压柱塞泵的使用与维修一、液压柱塞泵的使用：1.确定使用环境：液压柱塞泵应用于室内或室外，使用环境应保持干燥、清洁，并远离易燃、易爆及强磁场的场所。
2.安装位置：液压柱塞泵应安装在固定平稳的基础上，并设置震动垫，以减少振动和噪音。
3.连接油管：将液压泵的进、回油口与系统的主油管连接，并确保连接紧固可靠，无泄漏。
4.电机连接：将电机与液压泵的输入轴连接，并按照电机铭牌上的额定电压和额定电流进行接线。
5.加油和排气：在使用前，应向液压柱塞泵的进油口注入液压油，并打开排气螺塞，排出空气，保持液压系统畅通。
二、液压柱塞泵的维修：1.定期检查：定期检查液压泵的工作状态，包括运转噪音、温度、油液泄漏等情况，如发现异常应及时处理。
2.更换液压油：根据液压柱塞泵的使用频率和工作条件，定期更换液压油，保证液压系统的正常运行。
3.清洗滤油器：定期清洗液压柱塞泵的滤油器，去除油液中的杂质，保持液压油的清洁。
4.检修密封件：根据液压柱塞泵的使用寿命和工作条件，定期更换密封件，防止泄漏。
5.注意防护：液压柱塞泵在维修过程中，应注意避免与电机连接部分和运动部分发生碰撞，以免损坏。
三、常见故障及处理方法：1.液压泵有噪音：可能是液压泵内部零件磨损或松动，应立即停机检修，更换零件或紧固螺栓。
2.液压泵温度过高：可能是液压系统内部压力过高或液压油流量不足，应适时调整液压系统参数或检查油液供应是否正常。
3.液压泵压力不稳定：可能是液压泵进油口有混入空气，应排气并检查油管连接是否紧固。
4.液压泵漏油：可能是液压泵密封件损坏或液压管连接泄漏，应及时更换密封件或重新连接油管。
总之，液压柱塞泵的使用与维修需要正确操作，并定期进行各项检查和保养，以确保其正常运行和延长使用寿命。
同时应注意安全操作，避免发生意外事故。
柱塞泵的功率范围
柱塞泵的功率范围摘要：一、柱塞泵简介二、柱塞泵功率计算方法1.确定液压系统执行元件的最大压力和流量2.计算系统最大压力和最大流量3.乘以系数得到泵的输出功率三、常见问题及解决方法四、柱塞泵的维护与保养正文：一、柱塞泵简介柱塞泵是一种常见的液压泵，主要用于输送高压、高流量的液体。
它具有结构紧凑、性能稳定、维修方便等优点，广泛应用于各种液压系统中。
二、柱塞泵功率计算方法1.确定液压系统执行元件的最大压力和流量：首先，需要了解液压系统执行元件的最大压力和流量需求，以确定所需的泵的规格。
2.计算系统最大压力和最大流量：根据执行元件的最大压力和流量需求，可以计算出系统最大压力和最大流量。
3.乘以系数得到泵的输出功率：不同液压泵的系数与容积效率有关，大概取值在500-530左右。
将系统最大压力和最大流量相乘，再乘以系数，即可得到泵的输出功率。
例如，若液压系统执行元件的最大压力为10MPa，最大流量为500L/min，则泵的输出功率为：泵的输出功率= 10MPa × 500L/min × 500 = 250,000 W三、常见问题及解决方法1.泵启动困难：检查泵内是否有异物堵塞，清理泵内杂质；检查电机转向是否正确，调整电机接线。
2.泵流量不足：检查泵进口阀门是否打开，若未打开则打开；检查泵轴密封件是否损坏，若损坏则更换。
3.泵噪音过大：检查泵轴承是否损坏，若损坏则更换；检查泵与电机连接是否松动，若松动则紧固。
四、柱塞泵的维护与保养1.定期更换泵内密封件，确保泵的正常运行。
2.定期检查泵轴轴承，如有磨损及时更换。
3.保持泵进口阀门畅通，防止杂质进入泵内。
4.泵启动前，确保泵内充满液体，防止干转损坏泵。
5.定期清理泵外表面，保持清洁。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
动力元件
柱塞泵
分 类：
按工作机构（柱塞）与泵体（缸）的中心线 的相对位置不同，分为：
径向柱塞泵 轴向泵柱塞
按泵的配流方式（泵的传动是否驱动缸体转动）不同，分为：
阀 配 流 —— 缸体不动，不易实现无级变速；
轴 配 流 —— 缸体转动的径向泵 端面配流 —— 缸体转动的轴向泵
易于实现 无级变速
动力元件
4. 应用
d－柱塞直径； e－偏心距 ；
Z－柱塞数； n－转速（r/min）
拉床、压力机或船舶等高压大流量系统。
动力元件
柱塞泵
二、 轴向柱塞泵
直轴式（倾斜盘式）—— 缸体轴线与传动轴轴线相重合； 斜轴式（倾斜缸式）—— 缸体轴线与传动轴轴线相交成一定角度；
（一） 直轴式柱塞泵
1. 工作原理 a. 点接触型轴向柱塞泵
16MPa；齿轮泵压力2.5MPa，高压化以后可达21MPa。 • 工作环境 齿轮泵的抗污染能力最好。 • 噪声指标 低噪声泵有内啮合齿轮泵、双作用叶片泵和螺杆泵，双作用叶片
泵和螺杆泵的瞬时流量均匀。 • 效 率 轴向柱塞泵的总效率最高；同一结构的泵，排量大的泵总效率高；
同一排量的泵在额定工况下总效率最高。
动力元件
柱塞泵
2. SCY14-1B型轴向柱塞泵
SCY14-1B型轴向柱塞泵是高压斜盘轴向泵中应用较广的柱塞泵，其工作压 力为32MPa，排量为10~250mL/r。
它由主体部分和变量机构两部分组成。
动力元件 柱塞泵
动力元件
柱塞泵
主体结构
主体结构主要由斜盘、柱塞、缸体、配油盘和传动轴等组成。 柱塞泵在高速、高压下工作，所以由滑靴和斜盘、柱塞和缸体孔、缸体和配 流盘所形成的摩擦副，是影响柱塞泵工作性能和寿命的主要因素。它们既要保证 密封性，又要尽量减少磨损。 a）柱塞和滑靴——柱塞数量通常为奇数，取7，9，11。 b） 配流盘——具有阻尼孔，卸压槽。 c） 回程装置——中心弹簧，回程盘，钢球。
动力元件
柱塞泵
柱塞滑靴组
动力元件
柱塞泵
配 流 盘
动力元件
柱塞泵
❖ 手动变量机构
转动手轮，使 丝杠转动，带动变 量活塞作轴向移动， 通过轴销使斜盘倾 角改变，达到变量 的目的。这种变量 机构结构简单，但 操纵不轻便，且不 能在工作过程中变 量。
动力元件
柱塞泵
动力元件
柱塞泵
（二） 斜轴式柱塞泵
动力元件
选用原则
小结
• 柱塞泵的工作原理 • 柱塞泵的流量计算 • 柱塞泵的类型——径向柱塞泵、轴向柱塞泵 • 变量柱塞泵及其流量调节
动力元件
齿轮泵
作业
• 《流体传动与控制》教材 • P81，3-2、3-3、3-5
动力元件
齿轮泵
1. 工作原理
改变缸体的轴线与传动轴 之间的夹角，也就改变了往复 行程，从而改变泵的排量。动力元件柱塞泵
动力元件
柱塞泵
2. A7V恒功率轴向柱塞变量泵
A7V泵多用于开式油路。其他类型的斜轴式泵在体积、重量、成本等方 面与斜盘式泵相比处于劣势，但A7V泵与开式油路用斜盘泵相比，在性能、 体积、重量和成本等方面都不相上下，给斜轴泵的应用开辟了新的途径。
第三章 动力元件
➢概述 ➢液压泵的性能参数 ➢齿轮泵 ➢叶片泵 ➢柱塞泵
柱塞泵
柱塞式液压泵是靠柱塞的往复运 动，改变柱塞腔内的容积来实现吸压 油的。
特 点：
柱塞泵的工艺性能好（主要零件均为圆柱形），配合精度高，密封性能好， 工作压力较高。与齿轮泵和叶片泵相比，该泵能以最小的尺寸和最小的重量供 给最大的动力，为一种高效率的泵。但制造成本相对较高，其适用于高压、大 流量、大功率的场合。
柱塞泵
一、 径向柱塞泵
1. 定 义
各柱塞排列在传动轴半径方向，即柱塞中心线垂直于传动轴中心线。
2. 工作原理 组 成:
由定子、转子、配油轴、壳体等组成。
偏心安装
固定
动力元件
柱塞泵
工作原理（轴配流）:
其工作原理与单作用叶片泵的工作原理很相似。
动力元件
柱塞泵
3. 流量计算
q
n 60
d2
4
2eZV
动力元件
柱塞泵
如何形成可变密封容积？ 如何改变可变密封容积？
动力元件
柱塞泵
改变斜盘倾角，就可改变柱塞往复运动 形成的密闭容积的大小，从而改变泵的 排量。
二、 轴向柱塞泵
b. 滑靴型轴向柱塞泵
为了克服点接触轴 向柱塞泵的不足（挤压 应力大，自吸能力不好 等），出现了带“滑靴 型”的轴向柱塞泵。
动力元件
柱塞泵
（三） 轴向柱塞泵的流量计算
q
4
d
2 DZnv
tan
d —— 柱塞直径； D —— 柱塞分布圆直径； Z —— 柱塞数； γ —— 斜盘工作表面的倾角。
动力元件
柱塞泵
液压泵的图形符号
动力元件
图形符号
选择液压泵的原则
• 是否要求变量 径向柱塞泵、轴向柱塞泵、单作用叶片泵是变量泵。 • 工作压力 柱塞泵压力31.5MPa；叶片泵压力6.3MPa，高压化以后可达
