螺栓断裂原因分析

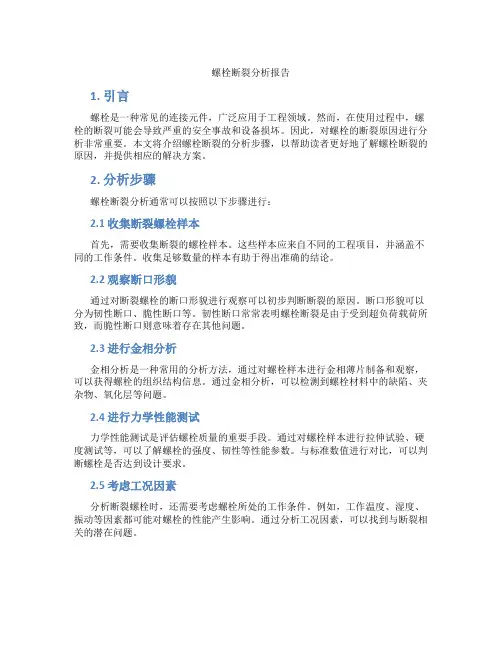

螺栓断裂分析报告
螺栓断裂分析报告1. 引言螺栓是一种常见的连接元件，广泛应用于工程领域。
然而，在使用过程中，螺栓的断裂可能会导致严重的安全事故和设备损坏。
因此，对螺栓的断裂原因进行分析非常重要。
本文将介绍螺栓断裂的分析步骤，以帮助读者更好地了解螺栓断裂的原因，并提供相应的解决方案。
2. 分析步骤螺栓断裂分析通常可以按照以下步骤进行：2.1 收集断裂螺栓样本首先，需要收集断裂的螺栓样本。
这些样本应来自不同的工程项目，并涵盖不同的工作条件。
收集足够数量的样本有助于得出准确的结论。
2.2 观察断口形貌通过对断裂螺栓的断口形貌进行观察可以初步判断断裂的原因。
断口形貌可以分为韧性断口、脆性断口等。
韧性断口常常表明螺栓断裂是由于受到超负荷载荷所致，而脆性断口则意味着存在其他问题。
2.3 进行金相分析金相分析是一种常用的分析方法，通过对螺栓样本进行金相薄片制备和观察，可以获得螺栓的组织结构信息。
通过金相分析，可以检测到螺栓材料中的缺陷、夹杂物、氧化层等问题。
2.4 进行力学性能测试力学性能测试是评估螺栓质量的重要手段。
通过对螺栓样本进行拉伸试验、硬度测试等，可以了解螺栓的强度、韧性等性能参数。
与标准数值进行对比，可以判断螺栓是否达到设计要求。
2.5 考虑工况因素分析断裂螺栓时，还需要考虑螺栓所处的工作条件。
例如，工作温度、湿度、振动等因素都可能对螺栓的性能产生影响。
通过分析工况因素，可以找到与断裂相关的潜在问题。
2.6 结果分析与解决方案综合以上分析结果，可以得出螺栓断裂的原因。
根据不同的原因，提出相应的解决方案。
例如，如果断裂原因是由于材料质量问题，可以优化材料制备过程；如果是由于超负荷导致断裂，则需要对工作负荷进行合理评估等。
3. 结论螺栓断裂分析是一项复杂的工作，需要综合考虑多个因素。
通过对断裂螺栓样本的观察、金相分析、力学性能测试以及考虑工况因素，可以准确判断螺栓断裂的原因，并提出相应的解决方案。
对螺栓断裂问题的分析与解决不仅可以提高工程项目的安全性，还能为相关领域的研究提供参考。

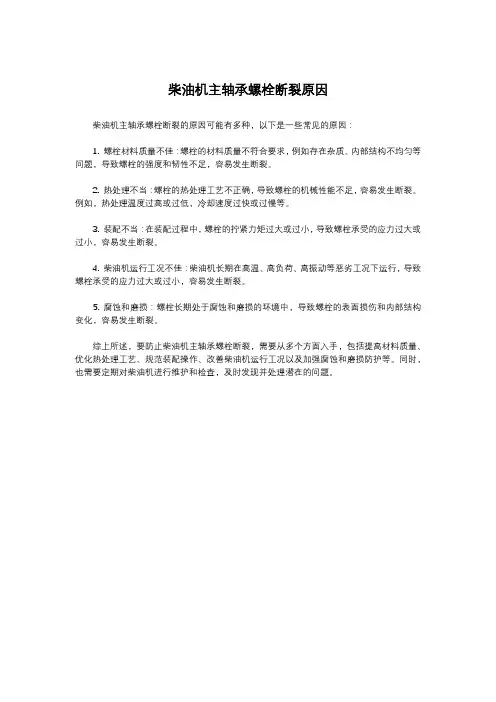

柴油机主轴承螺栓断裂原因
柴油机主轴承螺栓断裂原因
柴油机主轴承螺栓断裂的原因可能有多种，以下是一些常见的原因：
1. 螺栓材料质量不佳：螺栓的材料质量不符合要求，例如存在杂质、内部结构不均匀等问题，导致螺栓的强度和韧性不足，容易发生断裂。
2. 热处理不当：螺栓的热处理工艺不正确，导致螺栓的机械性能不足，容易发生断裂。
例如，热处理温度过高或过低，冷却速度过快或过慢等。
3. 装配不当：在装配过程中，螺栓的拧紧力矩过大或过小，导致螺栓承受的应力过大或过小，容易发生断裂。
4. 柴油机运行工况不佳：柴油机长期在高温、高负荷、高振动等恶劣工况下运行，导致螺栓承受的应力过大或过小，容易发生断裂。
5. 腐蚀和磨损：螺栓长期处于腐蚀和磨损的环境中，导致螺栓的表面损伤和内部结构变化，容易发生断裂。
综上所述，要防止柴油机主轴承螺栓断裂，需要从多个方面入手，包括提高材料质量、优化热处理工艺、规范装配操作、改善柴油机运行工况以及加强腐蚀和磨损防护等。
同时，也需要定期对柴油机进行维护和检查，及时发现并处理潜在的问题。

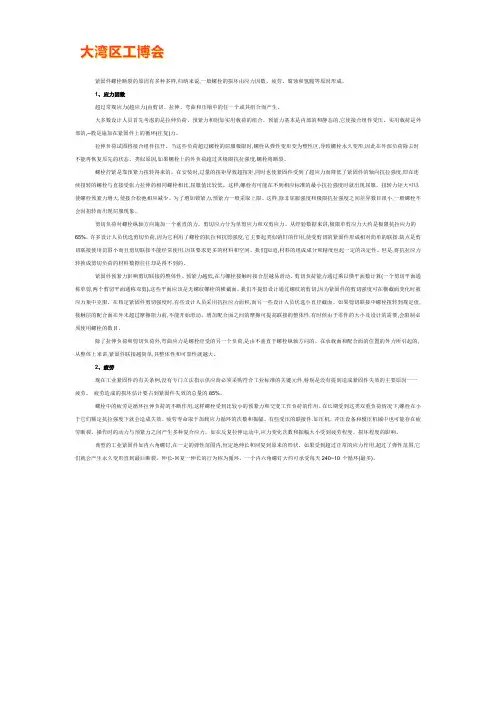

紧固件螺栓断裂常见原因分析
紧固件螺栓断裂的原因有多种多样,归纳来说,一般螺栓的损坏由应力因数、疲劳、腐蚀和氢脆等原因形成。
1、应力因数超过常规应力(超应力)由剪切、拉伸、弯曲和压缩中的任一个或其组合而产生。
大多数设计人员首先考虑的是拉伸负荷、预紧力和附加实用载荷的组合。
预紧力基本是内部的和静态的,它使接合组件受压。
实用载荷是外部的,--般是施加在紧固件上的循环(往复)力。
拉伸负荷试图将接合组件抗开。
当这些负荷超过螺栓的屈服极限时,螺栓从弹性变形变为塑性区,导致螺栓永久变形,因此在外部负荷除去时不能再恢复原先的状态。
类似原因,如果螺栓上的外负荷超过其极限抗拉强度,螺栓将断裂。
螺栓拧紧是靠预紧力扭转得来的。
在安装时,过量的扭矩导致超扭矩,同时也使紧固件受到了超应力而降低了紧固件的轴向抗拉强度,即在连续扭转的螺栓与直接受张力拉伸的相同螺栓相比,屈服值比较低。
这样,螺栓有可能在不到相应标准的最小抗拉强度时就出现屈服。
扭转力矩大可以使螺栓预紧力增大.使接合松弛相应减少。
为了增加锁紧力,预紧力一般采取上限。
这样,除非屈服强度和极限抗拉强度之间差异数目很小,一般螺栓不会因扭转而出现屈服现象。
剪切负荷对螺栓纵轴方向施加一个垂直的力。
剪切应力分为单剪应力和双剪应力。
从经验数据来讲,极限单剪应力大约是极限抗拉应力的65%。
许多设计人员优选剪切负荷,因为它利用了螺栓的抗拉和抗剪强度,它主要起类似销钉的作用,使受剪切的紧固件形成相对简单的联接.缺点是剪切联接使用范围小而且剪切联接不能经常使用,因其要求更多的材料和空间。
我们]知道,材料的组成成分和精度也起一定的决定性。
但是,将抗拉应力转换成剪切负荷的材料数据往往却是得不到的。
紧固件预紧力影响剪切联接的整体性。
预紧力越低,在与螺栓接触时接合层越易滑动。
剪切负荷能力通过乘以橫平面数计算(一个剪切平面通称单剪,两个剪切平面通称双剪),这些平面应该是无螺纹螺栓的横截面。
我们不提倡设计通过螺纹的剪切,因为紧固件的剪切强度可在横截面变化时被应力集中克服。

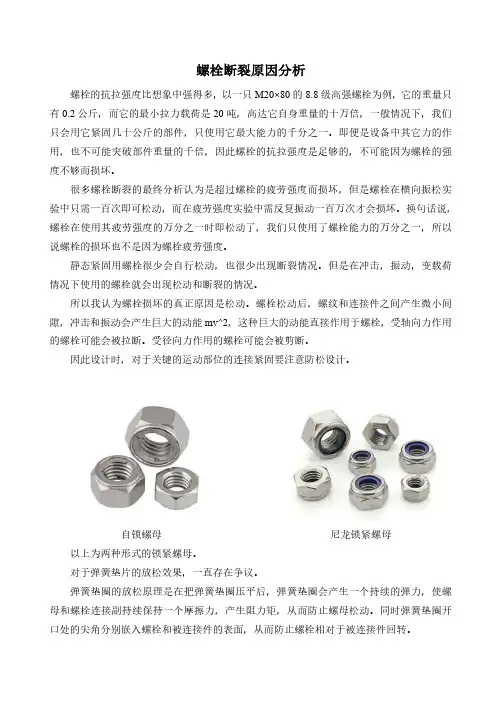

螺栓断裂原因分析
螺栓断裂原因分析螺栓的抗拉强度比想象中强得多，以一只M20×80的8.8级高强螺栓为例，它的重量只有0.2公斤，而它的最小拉力载荷是20吨，高达它自身重量的十万倍，一般情况下，我们只会用它紧固几十公斤的部件，只使用它最大能力的千分之一。
即便是设备中其它力的作用，也不可能突破部件重量的千倍，因此螺栓的抗拉强度是足够的，不可能因为螺栓的强度不够而损坏。
很多螺栓断裂的最终分析认为是超过螺栓的疲劳强度而损坏，但是螺栓在横向振松实验中只需一百次即可松动，而在疲劳强度实验中需反复振动一百万次才会损坏。
换句话说，螺栓在使用其疲劳强度的万分之一时即松动了，我们只使用了螺栓能力的万分之一，所以说螺栓的损坏也不是因为螺栓疲劳强度。
静态紧固用螺栓很少会自行松动，也很少出现断裂情况。
但是在冲击，振动，变载荷情况下使用的螺栓就会出现松动和断裂的情况。
所以我认为螺栓损坏的真正原因是松动。
螺栓松动后，螺纹和连接件之间产生微小间隙，冲击和振动会产生巨大的动能mv^2，这种巨大的动能直接作用于螺栓，受轴向力作用的螺栓可能会被拉断。
受径向力作用的螺栓可能会被剪断。
因此设计时，对于关键的运动部位的连接紧固要注意防松设计。
自锁螺母尼龙锁紧螺母以上为两种形式的锁紧螺母。
对于弹簧垫片的放松效果，一直存在争议。
弹簧垫圈的放松原理是在把弹簧垫圈压平后，弹簧垫圈会产生一个持续的弹力，使螺母和螺栓连接副持续保持一个摩擦力，产生阻力矩，从而防止螺母松动。
同时弹簧垫圈开口处的尖角分别嵌入螺栓和被连接件的表面，从而防止螺栓相对于被连接件回转。
以M16螺栓连接为例，实验显示用约10N.m的螺栓预紧力矩就可以将16弹簧垫圈完全压平。
弹簧垫圈只能提供10N.m的弹力，而10N.m的弹力对于280N.m的螺栓预紧力矩来说可以忽略，其次，这么小的力，不足以使弹簧垫圈切口处的尖角嵌入螺栓和被连接件表面。
折卸后观察，螺栓和被连接件表面都没有明显的嵌痕。
所以，弹簧垫圈对螺栓的防松作用可以忽略。
螺栓断裂分析报告
螺栓断裂分析报告一、引言螺栓是一种常见的连接元件，在机械设备和结构工程中得到广泛应用。
然而，螺栓在使用中可能会发生断裂，给机械设备和结构的安全运行带来隐患。
本报告旨在对螺栓断裂进行分析，并提供解决方案，以确保设备和结构的安全性。
二、螺栓断裂原因分析1.质量问题：螺栓断裂可能是由于螺栓本身存在质量问题所致，如材料强度不符合标准、制造工艺不良等。
为此，应关注螺栓的采购渠道和制造工艺，并严格按照相关标准进行选择和检测。
3.腐蚀问题：腐蚀是导致螺栓断裂的常见原因之一、在潮湿、酸性或碱性环境中，螺栓易受到腐蚀，使其材料的强度降低。
因此，在腐蚀环境中应选择抗腐蚀性能良好的螺栓材料，并进行定期维护保养。
4.紧固力不均匀：不正确的紧固力分布可能导致螺栓在负载过程中承受不均匀的力，从而引发断裂。
在安装过程中，应根据设备或结构的要求，采用正确的紧固力分布方案，并进行定期检查和调整。
三、螺栓断裂的解决方案1.优化选材：根据设备或结构的负荷、工作环境等要求，选择合适的螺栓材料。
关注材料的强度、韧性、抗腐蚀性等指标，并遵循标准进行选材。
2.合理设计螺栓连接：根据实际负荷情况和工作要求，合理选用螺栓的规格、数量和布置方式，并确保紧固力的均匀分布。
在设计过程中，可以借助有限元分析等工具来验证螺栓连接的安全性。
3.定期检查和维护：对于暴露在恶劣环境中的螺栓，应定期进行检查和维护，特别是针对腐蚀环境。
清洁螺栓表面，涂覆抗腐蚀涂层，必要时更换受损螺栓，以延长其使用寿命。
4.强化管理和培训：通过建立规范的螺栓管理制度和培训机制，提高操作人员的专业水平，加强螺栓使用和维护的知识宣传，以减少螺栓断裂的发生。
四、结论螺栓断裂是机械设备和结构工程中常见的问题，但可以通过合理选材、优化设计、定期维护和加强管理来减少其发生。
对于已经断裂的螺栓，应及时进行更换，并对其断裂原因进行调查分析，以避免类似问题再次发生。
通过以上措施的综合应用，能够提高螺栓连接的安全性和可靠性，保证设备和结构的正常运行。

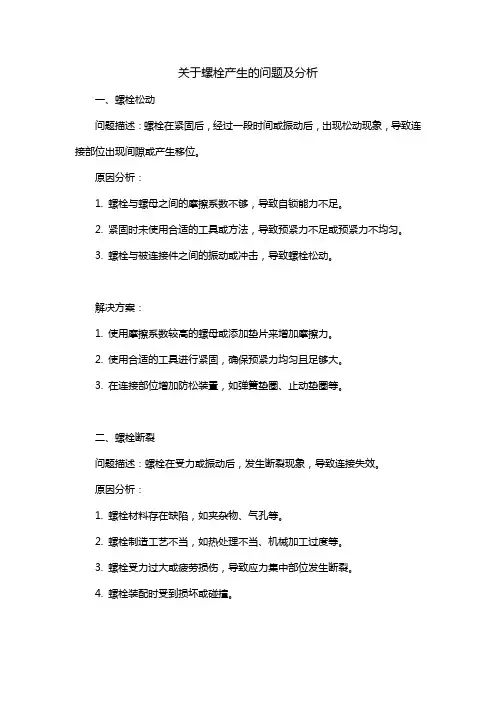

关于螺栓产生的问题的短篇
关于螺栓产生的问题及分析
一、螺栓松动
问题描述：螺栓在紧固后，经过一段时间或振动后，出现松动现象，导致连接部位出现间隙或产生移位。
原因分析：
1. 螺栓与螺母之间的摩擦系数不够，导致自锁能力不足。
2. 紧固时未使用合适的工具或方法，导致预紧力不足或预紧力不均匀。
3. 螺栓与被连接件之间的振动或冲击，导致螺栓松动。
解决方案：
1. 使用摩擦系数较高的螺母或添加垫片来增加摩擦力。
2. 使用合适的工具进行紧固，确保预紧力均匀且足够大。
3. 在连接部位增加防松装置，如弹簧垫圈、止动垫圈等。
二、螺栓断裂
问题描述：螺栓在受力或振动后，发生断裂现象，导致连接失效。
原因分析：
1. 螺栓材料存在缺陷，如夹杂物、气孔等。
2. 螺栓制造工艺不当，如热处理不当、机械加工过度等。
3. 螺栓受力过大或疲劳损伤，导致应力集中部位发生断裂。
4. 螺栓装配时受到损坏或碰撞。
解决方案：
1. 使用合格的材料，确保材料质量符合要求。
2. 严格控制制造工艺，确保螺栓质量稳定可靠。
3. 根据受力情况选择合适的螺栓规格和材料。
4. 确保装配时螺栓不受损坏或碰撞。
5. 加强定期检查和维护，及时更换受损螺栓。
三、螺栓腐蚀
问题描述：螺栓在使用过程中受到腐蚀，导致连接部位失效或产生安全隐患。
原因分析：
1. 螺栓材料不耐腐蚀，如普通碳钢螺栓在潮湿环境中容易生锈。
高强度螺栓低温脆性断裂及冲击韧性分析
高强度螺栓低温脆性断裂及冲击韧性分析随着科学技术的进步，对钢材脆性研究逐渐增多，并取得一定成就，在民用、工业施工中得到广泛应用。
然而，低温、高压等环境是影响高强度螺栓的重要因素，易导致高强度螺栓发生脆性断裂，造成巨大损失。
一、高强度螺栓脆性断裂的分类高强度螺栓脆性断裂主要分为以下几种类型：第一，过载断裂：导致过载断裂的原因主要在于过载，致使螺栓强度不够。
2100m/s是其断裂发生时的基本速率，易造成严重影响，该种断裂形式主要出现于10.9级和12.9级钢结构高强度螺栓产品中。
第二，非过载断裂：受到材料以及低温的影响，引起的断裂现象，主要出现于屈强性高、塑性好的高强度螺栓。
第三，应力腐蚀断裂：受到腐蚀性环境的影响，致使其所承受的静力或准静力荷载低于屈服极限应力，导致其发生断裂。
二、高强度螺栓脆性断裂的技术要素高强度螺栓脆性断裂的技术要素主要分为当前质量、潜在质量以及最终质量。
首先，当前质量：当前质量主要涉及的内容包括变形抗力、开裂程度以及钢材质量等。
其次，潜在质量：潜在质量必须以当前质量为依据，科学、合理配置合金元素，有效开发镦锻前后热处理工序的相关工作，达到提升钢材性能的目的。
最后，最终质量：指高强度螺栓以及螺栓制品最终需达到的质量标准，提高抗拉强度，避免出现拉长、拉断以及滑扣等问题的发生。
三、材料与韧性的关系镦锻成型是螺栓较常应用的工艺，包括温锻、冷镦以及车削加工等环节，具有涉及面广、批量大等特点。
冲击韧度主要用于表示材料韧性大小，化学成分和纤维组织以及材料冶金质量其决定因素，易受环境温度和缺口状况影响。
（一）材料与冲击韧度碳元素是影响冲击韧度的关键因素，如果强度水平一致，低碳合金钢的断裂韧性明显高于中碳合金钢。
例如，20MnTiB与40CrNiMo，将两者均处理成10.9级螺栓，其在强度相近的情况下，20MnTiB的断裂韧性为113MN/m2/3，40CrNiMo的断裂韧性为78MN/m2/3，而对于冲击功而言，40CrNiMo比20MnTiB高20至45J左右。
螺栓断裂分析报告
高强度螺栓断裂分析曾振鹏(上海交通大学高温材料及高温测试教育部重点实验室，上海200030)摘要:采用断口分析、金相检验和硬度测定等方法，对高强度螺栓断裂原因进行了分析。
断口分析结果表明，断口平坦，呈放射状花样，微观形态主要为准解理花样，表明螺栓的断裂是脆性断裂;同时发现，在断口附近还存在横向内裂纹，内裂纹的断口形态与断裂断口一样。
金相分析表明，材料棒中存在严重的中心碳偏析，而中心碳偏析是引起断裂的主要原因。
关键词:高强度螺栓;准解理;横向内裂纹;中心碳偏析某厂生产的一批规格为M30×160mm的高强度大六角头螺栓，在进行验收试验时发生断裂。
螺栓材料为35CrMoA，采用常规工艺生产，硬度要求为35～39HRC。
1 检验1.1 材料的化学成分用VD25直读光谱仪进行了材料化学成分分析，分析结果(质量分数)列于表1。
从表1可以看出，材料的化学成分符合标准要求。
1.2 硬度测定硬度测定结果列于表2。
由表可见，螺栓材料硬度虽符合技术要求，但已接近上限。
1.3 材料的显微组织(1)在抛光态下，可见材料中含有较严重的夹杂物，其形态、分布见图1。
对照标准[2]，夹杂物级别为3～4级。
图1 夹杂物形态及分布状况100×图2 螺栓的显微组织280×4%硝酸酒精溶液侵蚀(2)显微组织见图2。
组织为回火马氏体+粒状贝氏体，并有少量铁素体。
从图2可明显看出，组织中存在严重偏析，出现回火马氏体和粒状贝氏体带，致使显微组织不均匀，而且在回火马氏体带中存在MnS夹杂。
对样品螺纹根部附近的组织进行了观察，未发现脱碳现象。
1.4 断口分析(1)图3a为断口的宏观形貌，断口较平坦，表面呈灰色，有明显的撕裂脊，呈放射状花样，放射线从中心向四周发射。
表明裂纹先在中心形成，然后向外扩展。
当裂纹扩展至整个横截面时，螺栓断裂。
图3 断口的宏观形貌图4 断口微观形貌(2)断口的微观形态基本上以准解理花样为主，还有一些二次裂纹，如图4所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
螺栓断裂原因的分析
一般情况下，我们对于螺栓断裂从以下四个方面来分析：
第一、螺栓的质量
第二、螺栓的预紧力矩
第三、螺栓的强度
第四、螺栓的疲劳强度
实际上，螺栓断裂绝大多数情况都是因为松动而断裂的，是由于松动而被打坏的。
因为螺栓松动打断的情况和疲劳断裂的情况大体相同，最后，我们总能从疲劳强度上找到原因，实际上，疲劳强度大得我们无法想象，螺栓在使用过程中根本用不到疲劳强度。
一、螺栓断裂不是由于螺栓的抗拉强度：
以一只M20×80的8.8级高强螺栓为例，它的重量只有0.2公斤，而它的最小拉力载荷是20吨，高达它自身重量的十万倍，一般情况下，我们只会用它紧固20公斤的部件，也只使用它最大能力的千分之一。
即便是设备中其它力的作用，也不可能突破部件重量的千倍，因此螺纹紧固件的抗拉强度是足够的，不可能因为螺栓的强度不够而损坏。
二、螺栓的断裂不是由于螺栓的疲劳强度：
螺纹紧固件在横向振松实验中只需一百次即可松动，而在疲劳强度实验中需反复振动一百万次。
换句话说，螺纹紧固件在使用其疲劳强度的万分之一时即松动了，我们只使用了它大能力的万分之一，所以说螺纹紧固件的松动也不是因为螺栓疲劳强度。
三、螺纹紧固件损坏的真正原因是松动：
螺纹紧固件松动后，产生巨大的动能mv2，这种巨大的动能直接作用于紧固件及设备，致使紧固件损坏，紧固件损坏后，设备无法在正常的状态下工作，进一步导致设备损坏。
受轴向力作用的紧固件，螺纹被破坏，螺栓被拉断。
受径向力作用的紧固件，螺栓被剪断，螺栓孔被打成橢圆。
四、选用防松效果优异的螺纹防松方式是解决问题的根本所在：
以液压锤为例。
GT80液压锤的重量是1.663吨，其侧板螺栓为7套10.9级M42螺栓，每根螺栓的抗拉力为110吨，预紧力取抗拉力一半计算，预紧力高达三、四百吨。
但是螺栓一样会断，现在准备改成M48的螺栓，根本原因是螺栓防松解决不了。
螺栓断裂，人们最容易得出的结论是强度不够，因而大都采用加大螺栓直径强度等级的办法。
这种办法可以增加螺栓的预紧力，其摩擦力也得到了增加，当然防松效果也可以得到改善，但这种办法其实是一种非专业的办法，它的投入太大，收益太小。
总之，螺栓是：“不松不断，一松就断。
”。
