OCT(光学相干层析成像)原理
Amp
λ
λ
t
探测器
探测速度 探测部分
探测器
探测器
速度受限 光 源 Signal Line Ctrl Line
Signal Line λ1-> t1 λ2-> t2 λ3-> t3 模电 探测器 采集卡 数电
光
实际信号
Amp
Amp
λ λ
Intensity = f(Amp) * f(λ)
结构设计变化 光源 光源 光源 探测器 探测器
ΔΦ
单波长
背向散射强度 光源 探测器
ΔL 不变 ，假定ΔΦ = ½ *π
光源
探测器
参考臂固定
参 考 臂
λ1 -> Δ Φ1 λ2 -> Δ Φ2 λ2 -> Δ Φ2 ΔΦ =2π* ΔL/λ λ3
样 品 臂
Ιλ1λ2宽带光源λ光源
探测器
参考臂固定,样品移动
参 考 臂
λ1 -> Δ Φ1 λ2 -> Δ Φ2 λ2 -> Δ Φ2
样 品 臂
多位置干涉 光源 探测器
线性校准采样
光源
探测器
色散校准
光源
探测器
色散：材料的折射率随入射光频率的减小（或波长的增大）而减小的性质
Amp
信号的解离探测
探测器
λ 光源 A Amp t
A
λ
SDOCT
λ
Amp
Amp Amp
λ
tt
光源
λ1-> t1
SSOCT
λ2-> t2
λ3-> t3
探测部分
OCT 原理
Gf-2015 06 07
光的性质
波粒二象性
波动性
粒子性
光的探测
探 测 器
频率f = 10e11 ~ 10e18
干涉
叠加、稳定
一、相向
二、同向
同向干涉
光源1 光源2
光源
分波面干涉
光源
分振幅干涉
OCT的干涉
ΔΦ =2π* ΔL/λ
ΔL:光程差 λ：波长 探测器
光源
ΔΦ =π Amp ΔΦ = 1/2π ΔΦ =0π
探测器
光源 光源 光源 探测器 探测器
光源 探测器
探测器
谢谢
oct眼科 原理
oct眼科原理OCT眼科原理引言光学相干层析成像（Optical Coherence Tomography，简称OCT）是一种高分辨率、无创伤的成像技术，广泛应用于眼科领域。
本文将介绍OCT眼科的原理及其应用。
一、OCT眼科原理OCT眼科利用光的干涉原理实现对眼部组织的高分辨率成像。
其原理可简单概括为：通过测量光的干涉信号，获得样品内部的反射光信号，从而重建出样品的断层结构。
1. 光源OCT眼科常用的光源是低相干光源，如超快激光器。
这种光源具有较窄的光谱宽度，能够提供较高的轴向分辨率。
2. 干涉仪OCT眼科中的干涉仪主要由光分束器、参考光路径和样品光路径组成。
光分束器将来自光源的光分为参考光和样品光，两束光分别经过参考光路径和样品光路径后再汇合，形成干涉图样。
3. 探测器探测器用于测量干涉图样中的光强信号，一般采用高灵敏度的光电二极管或光电探测器。
探测器将光信号转换为电信号，并通过信号处理系统进行处理和分析。
4. 信号处理OCT眼科的信号处理是对探测器输出的电信号进行处理和分析，以获得样品内部的反射光信号。
常用的信号处理方法包括傅里叶变换、多普勒频移等。
二、OCT眼科应用OCT眼科广泛应用于眼部疾病的早期诊断、治疗监测和手术导航等方面。
1. 黄斑变性黄斑变性是一种常见的眼部疾病，OCT眼科可以通过对黄斑区域的扫描，实时观察视网膜和脉络膜的结构变化，为黄斑变性的早期诊断提供依据。
2. 青光眼青光眼是一种眼压升高导致视神经损伤的疾病，OCT眼科可以通过扫描视神经盘和视神经纤维层，定量评估视神经的损伤程度，并指导青光眼的诊断和治疗。
3. 糖尿病视网膜病变糖尿病视网膜病变是糖尿病患者常见的并发症之一，OCT眼科通过扫描视网膜，可以观察到黄斑区域的水肿、渗出和增生等病变，为糖尿病视网膜病变的早期诊断和治疗提供重要参考。
4. 视网膜脱离视网膜脱离是视网膜与脉络膜之间发生的严重病变，OCT眼科可以通过成像视网膜和脉络膜的结构，确定脱离的范围和程度，为手术治疗提供指导。
oct测量原理
oct测量原理
光学相干层析成像（Optical Coherence Tomography，OCT）是一种用于观察物体内部结构并进行高分辨率成像的技术。
其原理基于光学干涉测量方法。
OCT利用光的干涉来获取被测物体的反射或散射信息，并通
过处理和解析这些信息得到高分辨率的图像。
它基于光的特性：在不同介质中传播时，光的反射、折射、散射等会发生变化。
OCT系统主要包括光源、干涉仪、探测器和图像处理部分。
工作时，光源发出一束宽光谱、低相干度的光，该光以一定的角度斜射到被测物体上。
物体上的光会发生反射、散射等，并返回至探测器。
探测器接收到返回光信号后，通过干涉仪进行干涉，以测量不同位置上的光程差。
利用干涉仪的干涉效应，可以获取样本各个深度处的反射光信号。
通过调节光的入射角度或者改变探测位置，可以获得三维图像。
OCT系统会以微米级的分辨率获取大量的A扫（A-scan）图像，具有像素级的横向和纵向分辨率。
通过将多个A扫图像
叠加，就可以生成具有较高空间分辨率的B扫（B-scan）图像。
B扫图像可用于观察被测物体内部结构的横截面，从而帮助进
行病理学和医学诊断。
总之，OCT利用光的干涉原理，通过测量光程差来获取反射、
散射等光信号，最终生成高分辨率的图像。
它在医学、生物学和材料科学等领域有广泛的应用。
光学相干层析技术
光学相干层析技术光学相干层析技术（Optical Coherence Tomography，OCT）是一种高分辨、无创、非侵入性的光学成像技术，主要用于生物医学和材料科学领域。
该技术通过测量光波的干涉，能够生成高分辨的三维组织结构图像，对组织的微观结构进行观察和分析。
以下是光学相干层析技术的主要原理和特点：原理：1.干涉原理：光学相干层析技术基于干涉原理，利用光波的干涉现象来获取样本内部结构的信息。
2.光源：一般使用窄带光源，如激光。
3.分束器：将光源发出的光分成两束，一束用于照射样本，另一束用作参考光。
4.光学延迟：样本内部的不同深度处反射回来的光与参考光发生干涉，形成干涉图案。
5.探测器：使用光谱探测器记录干涉信号。
特点：1.高分辨率：光学相干层析技术具有高分辨率，可达到微米级别，使得可以观察到生物组织和细胞的微观结构。
2.无创性：对于生物样本，OCT是一种无创性的成像技术，不需要对样本进行切割或注射对比剂。
3.实时成像：OTC具有实时成像的能力，适用于动态变化的生物过程的观察，如眼部结构的实时监测。
4.三维成像：通过对不同深度的光反射信号的采集，OCT可以生成三维组织结构图像，提供更全面的信息。
5.广泛应用：在医学上，OCT广泛应用于眼科学，用于视网膜和角膜等结构的成像；在材料科学中，用于观察材料内部的微观结构。
应用领域：1.眼科学：视网膜、角膜等眼部组织的高分辨成像。
2.心血管学：血管结构的成像，用于冠脉疾病的诊断。
3.皮肤学：皮肤组织的结构成像，用于皮肤病变的检测。
4.生物医学研究：对小动物器官和细胞的高分辨成像。
5.材料科学：对材料内部结构的观察，用于材料性能的研究。
总体而言，光学相干层析技术在医学和材料科学领域有着广泛的应用前景，为微观结构的研究提供了一种高效、精确的手段。
OCT(光学相干层析成像)原理
1993年，第一台商 用OCT系统上市。
2000年代以后， OCT技术逐渐拓展 到其他医学领域， 如皮肤科、妇科等。
OCT技术的应用领域
眼科
OCT技术广泛应用于眼科疾病 的诊断和治疗，如黄斑病变、
青光眼、白内障等。
皮肤科
OCT技术可以用于皮肤肿瘤、 皮肤炎症等疾病的诊断和治疗 。
妇科
OCT技术可以用于子宫颈癌、 卵巢癌等妇科疾病的诊断和治 疗。
感谢您的观看
OCT的层析原理
OCT通过测量反射光和透射光的干涉信号来获取样品的层 析结构。干涉信号的强度与参考光束和样品光束的光程差 有关，通过测量不同延迟时间下的干涉信号，可以重建样 品的层析结构。
OCT的层析过程通常采用频域OCT或时域OCT技术实现。 频域OCT通过快速扫描光学频率来获取干涉信号，而时域 OCT则通过快速扫描参考光束的延迟时间来获取干涉信号 。
03 OCT系统组成
光源模块
01
02
03
光源选择
OCT系统通常使用近红外 光波长的激光作为光源， 如800-1300nm波长范围。
光源输出功率
光源模块需要提供稳定的 输出功率，以保证OCT系 统的成像质量。
光谱特性
光源应具有较窄的光谱宽 度，以提高OCT系统的分 辨率。
扫描模块
扫描方式
扫描模块负责将光源发出 的光束扫描到待测样品上， 实现层析成像。
OCT图像的定量分析
厚度测量
OCT图像可以用于测量组织的厚度，通过对不同层次反射信号的 识别和测量，可以获得组织厚度的定量数据。
折射率计算
OCT设备通过测量光在组织中的传播速度，可以计算出组织的折射 率，这对于判断组织性质和生理状态具有重要意义。

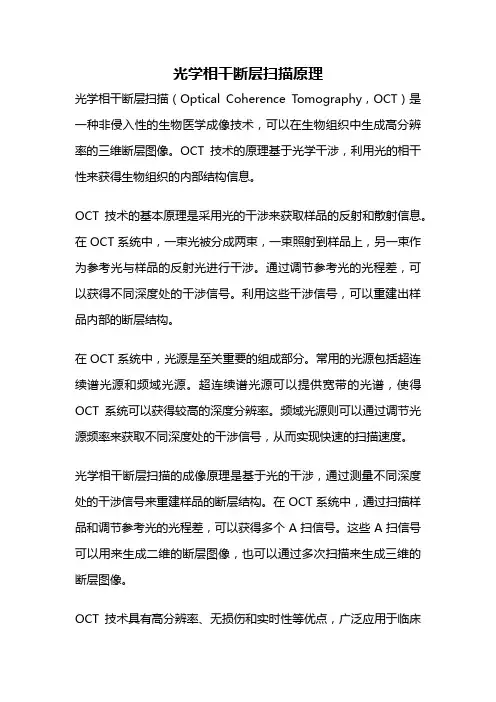

光学相干断层扫描原理
光学相干断层扫描原理光学相干断层扫描（Optical Coherence Tomography，OCT）是一种非侵入性的生物医学成像技术，可以在生物组织中生成高分辨率的三维断层图像。
OCT技术的原理基于光学干涉，利用光的相干性来获得生物组织的内部结构信息。
OCT技术的基本原理是采用光的干涉来获取样品的反射和散射信息。
在OCT系统中，一束光被分成两束，一束照射到样品上，另一束作为参考光与样品的反射光进行干涉。
通过调节参考光的光程差，可以获得不同深度处的干涉信号。
利用这些干涉信号，可以重建出样品内部的断层结构。
在OCT系统中，光源是至关重要的组成部分。
常用的光源包括超连续谱光源和频域光源。
超连续谱光源可以提供宽带的光谱，使得OCT系统可以获得较高的深度分辨率。
频域光源则可以通过调节光源频率来获取不同深度处的干涉信号，从而实现快速的扫描速度。
光学相干断层扫描的成像原理是基于光的干涉，通过测量不同深度处的干涉信号来重建样品的断层结构。
在OCT系统中，通过扫描样品和调节参考光的光程差，可以获得多个A扫信号。
这些A扫信号可以用来生成二维的断层图像，也可以通过多次扫描来生成三维的断层图像。
OCT技术具有高分辨率、无损伤和实时性等优点，广泛应用于临床医学和生物医学研究领域。
在眼科领域，OCT技术可以用来观察和诊断眼部疾病，如黄斑变性、青光眼和视网膜脱离等。
在皮肤科领域，OCT技术可以用来观察皮肤的结构和病变，如皮肤癌和湿疹等。
此外，OCT技术还可以应用于牙科、神经科学和材料科学等领域。
光学相干断层扫描技术的发展，为生物医学成像提供了一种高分辨率、无创伤和实时性的方法。
随着光源和探测器技术的不断进步，OCT系统的性能也在不断提高。
未来，光学相干断层扫描技术有望在临床医学和生物医学研究中发挥更大的作用，为人们提供更准确、更可靠的诊断和治疗手段。
光学相干断层扫描技术(OCT)介绍
4.可以对眼底的病变位置进行精确的定位，从而提高眼科疾病的诊治水平， 给眼科手术等高精的治疗手段提供准确的帮助。
5.可以对手术后的病体恢复情况进行准确的成像和检测，观察手术 后的效果和实时恢复状况。
正常黄斑部视网膜分层图像
ቤተ መጻሕፍቲ ባይዱ
几种常见的黄斑部病变扫描
五、总结
OCT技术以其非接触性和非 破坏性、有极高的探测灵敏度与 噪声抑制能力、高分辨率无损伤 和在体检测上对活体组织无辐射 等优越性以及造价低、结构简单 等优点，在材料科学和生物医学 等领域的无损检测方面有着重要 的应用价值和广阔的发展前景。
四、OCT检查的目的
1.眼科OCT检测仪可以对视网膜进行实时的断层成像和定量分析，可以有 效的对中心性浆液性视网膜脉络膜病变、糖尿病性视网膜病变、视网膜中 央动（静）脉阻塞、视网膜前膜病变等病理进行检查、定位和定量分析。 2.眼科OCT检测仪可以对视神经纤维层厚度分析及视神经乳头结构析，有 助于青光眼的早期诊断和治疗，这是其他检测技术很难达到的。 3.眼科OCT检测仪可以确切而直观的获得眼底断层信息，可以准确判断黄 斑裂孔、黄斑囊样水肿、老年性黄斑变性等疾病，并通过检验报告直观而 有力的反映出来。
三、OCT在眼科的应用
OCT是一种新的光学诊断技术，可进行活体眼组织 显微镜结构的非接触式、非侵入性断层成像。OCT是超 声的光学模拟品，但其轴向分辨率取决于光源的相干特 性，可达10um ,且穿透深度几乎不受眼透明屈光介质的 限制，可观察眼前节，又能显示眼后节的形态结构，在 眼内疾病尤其是视网膜疾病的诊断，随访观察及治疗效 果评价等方面具有良好的应用前景。
OCT专业全称又叫光学相关断层扫描。是最近几年 应用于眼科的新型技术。OCT是一种非接触、高分辨率 层析和生物显微镜成像设备。它可用于眼后段结构（包 括视网膜、视网膜神经纤维层、黄斑和视盘）的活体上 查看、轴向断层以及测量，是特别用作帮助检测和管理 眼疾（包括但不限于黄斑裂孔、黄斑囊样水肿、糖尿病 性视网膜病变、老年性黄斑变性和青光眼）的诊断设备。 OCT现在分为时域和频域两类，其实各有优缺点。时域 OCT性价比高，足以完成大多数眼底及青光眼疾病的检 查。而且技术比较成熟。
光学相干断层扫描技术的工作原理与眼科诊断应用
光学相干断层扫描技术的工作原理与眼科诊断应用光学相干断层扫描技术（Optical Coherence Tomography，简称OCT）是一种非侵入性的成像技术，通过测量反射光的干涉模式来获取物体的准直截面图像。
其具有高分辨率、高灵敏度和快速扫描速度等特点，被广泛应用于眼科领域。
本文将介绍OCT的工作原理及其在眼科诊断中的应用。
一、工作原理OCT技术基于光的干涉原理，通过测量光束在样本中的反射和散射，确定样本内不同深度处的反射率和反射强度。
其基本原理如下：1. 光源发射：OCT系统通常采用光纤光源，发射出一束相干光。
2. 光束分割：发射的光经过分束器分为参考光和待测光两束。
3. 参考光干涉：参考光经过干涉仪后，形成一干涉光束。
4. 待测光与参考光干涉：待测光照射样本后，与参考光发生干涉，形成干涉图像。
5. 干涉图像检测：利用干涉图像的强度和相位信息，生成图像。
二、眼科诊断应用OCT在眼科诊断中有着广泛的应用，以下将介绍其在眼科疾病的早期诊断、治疗跟踪和手术导航等方面的具体应用。
1. 视网膜疾病诊断：OCT可用于检测眼底病变，如黄斑病变、视网膜脱离等。
它通过高分辨率的断层图像，能够清晰显示视网膜各层的情况，帮助医生确定病变的部位和程度。
2. 青光眼监测：OCT可以定量测量眼内结构的形态和尺寸，特别是视神经头和视网膜纤维层。
这对于青光眼的早期诊断和治疗跟踪非常重要，可以辅助医生评估疾病的进展情况。
3. 白内障手术导航：OCT可生成眼前房的三维图像，提供了白内障手术的实时定位和尺寸测量。
医生可以根据OCT图像指导手术操作，提高手术成功率，并减少手术风险。
4. 角膜病变评估：OCT在评估角膜病变方面具有独特优势，可以测量角膜的厚度、弯曲度和分层结构等信息。
这对于角膜疾病的诊断和治疗规划非常重要。
5. 眼底血管成像：OCT可用于眼底血管成像，可以观察到眼底各血管的血流情况。
这对于一些眼底血管疾病的早期诊断和治疗监测有着重要意义。
光学相干断层扫描技术的工作原理与医学诊断应用
光学相干断层扫描技术的工作原理与医学诊断应用光学相干断层扫描技术（Optical Coherence Tomography，简称OCT）是一种高分辨、无创、无放射性的医学成像技术，已经成为现代医学诊断中不可或缺的工具。
它通过测量光的干涉信号，实现对组织结构的高分辨率剖析，为医学领域的疾病诊断与治疗提供了重要依据。
本文将详细介绍OCT的工作原理以及在医学中的广泛应用。
一、OCT的工作原理OCT的工作原理基于光的相干干涉效应。
当一束光束入射到生物组织表面时，一部分光被组织反射，一部分光则被组织吸收或穿过组织。
通过对这两部分光的相干干涉，可以获得反映组织结构的干涉信号。
1. 光源与干涉光束的形成OCT系统的光源一般采用窄谱宽、波长可调的光源，如超光谱光源等。
光线经过一系列的光学元件，如分束器、偏振器、光纤耦合器等，最终形成两束强度相等、相位相同的干涉光束。
2. 参考光束与样本光束的干涉其中一束光束作为参考光束，经过反射镜或反射光栅等反射元件，被接收器接收；另一束光束作为样本光束，经过二选一光开关控制，进入被测物体。
当样本光束与参考光束在被测物体内的特定位置发生干涉时，会产生干涉光信号。
3. 干涉光信号的检测与处理接收器接收到干涉光信号后，可以通过光电转换将光信号转换为电信号。
然后，通过快速的信号采集与处理，获取干涉光信号的振幅（幅度）与相位信息。
最终，利用这些信息生成OCT图像或进行进一步分析。
二、OCT的医学诊断应用OCT作为一种高分辨率的成像技术，已经被广泛应用于医学诊断中。
其应用范围涵盖了多个医学领域，具有良好的临床前景。
1. 视网膜成像OCT在眼科领域中，被广泛应用于视网膜成像。
通过OCT技术，医生可以清晰地观察到视网膜的各个层次结构，并实现对视网膜疾病的早期诊断与治疗监测，如黄斑变性、视网膜裂孔等。
2. 血管成像OCT还可以用于非侵入性的血管成像。
利用OCT技术，可以实现对血管的微观结构进行成像，包括动脉血管、静脉血管以及毛细血管等。
oct成像原理
oct成像原理OCT成像原理光学相干层析成像（OCT）是一种新型的无创成像技术，它采用光学干涉原理来检测样品中的光学反射率差异，从而实现对样品内部的高分辨率成像。
OCT成像原理是基于低相干光源发出的光波与样品中反射的光波之间的相干干涉，通过分析干涉信号的变化，实现对样品内部结构的成像。
OCT成像的基本原理是利用光的干涉原理，将样品的反射光与参考光合成干涉图像，从而获得样品的结构信息。
OCT成像系统主要由光源、分束器、样品和探测器等组成。
在OCT成像过程中，光源发出的光经过分束器，一部分光直接照射到探测器上，另一部分光通过光纤引导到样品上，并被样品反射回来，再经过分束器与参考光合成干涉图像，最后再由探测器进行信号采集和处理。
在OCT成像中，光源采用宽带低相干度的光源，例如超快激光器或白炽灯等。
由于样品具有不同的反射率和折射率，所以样品中的反射光和参考光存在相位差，这种相位差就是干涉信号的来源。
通过调整探测器的位置，可以改变参考光和样品反射光之间的相对相位，从而获得不同深度位置的干涉图像。
利用这些干涉图像，就可以重建出样品内部的三维结构。
OCT成像可用于各种医学和生物学应用，例如眼科、皮肤科、肺部成像、血管成像等。
在眼科应用中，OCT成像可以用于观察眼球内部结构，包括视网膜、玻璃体和视神经等。
在皮肤科应用中，OCT 成像可以用于诊断皮肤病变和观察皮肤内部结构。
在肺部成像应用中，OCT成像可以用于观察肺部内部结构和病变。
在血管成像应用中，OCT成像可以用于观察血管内部结构和病变，例如动脉粥样硬化和血管瘤等。
OCT成像原理是一种基于光学相干干涉原理的成像技术，它可以高分辨率地成像样品内部结构，广泛应用于医学和生物学领域。
未来随着技术的进步和应用范围的扩大，OCT成像技术将会在医学和生物学领域发挥更加重要的作用。
OCT原理
OCT原理光学相干层析成像（Optical Coherence Tomography，简称OCT）是一种基于低相干光源的光学显微技术，能够实现非侵入、无损的三维断层成像，由于其具有高分辨率、高敏感性、快速成像速度等优势，已广泛应用于医学、生物学、材料科学等领域，并取得了重要的成果。
OCT的原理基于光的干涉现象，通过分析光的反射和散射得到组织的反射率、反射膜的形态、组织的透明度等信息。
OCT利用一束低相干光源（通常使用类似于激光的光源）照射目标物体，光线经过组织反射回来，形成干涉光，然后通过一系列的光学元件进行分束、发射和接收。
在OCT技术中，使用Michelson干涉仪来实现光的干涉。
Michelson干涉仪由一个光源、一个分束器、二个反射镜和一个探测器组成。
光源发出的光经过分束器后，一部分光经过整个光学路径后与另一部分光相干叠加，形成干涉光。
干涉光通过分束器合并后，进入探测器，探测器将干涉光转换为电信号进行处理。
OCT的关键技术是使用光的相干性，从而实现高分辨率成像。
由于使用低相干光源，所以只有一小部分光可以相干叠加形成干涉光，这使得OCT成像具有优异的分辨率。
在OCT技术中，通过采集干涉光的强度和相位信息，可以恢复出目标物体的反射分布，从而实现高分辨率的成像。
OCT的成像原理可以分为两个步骤：扫描和信号处理。
在扫描过程中，通过移动光源和接收器来收集不同位置的反射和散射光信号。
然后通过信号处理，将收集到的信号用于构建三维断层成像。
在OCT成像中，扫描仪通常用于在样品表面扫描一个光束，然后通过反射和散射信号的强度和时间延迟来重建成像。
涉及到的信号处理算法通常包括傅立叶变换、信号滤波和重建算法等。
总的来说，OCT通过测量光的反射和散射信号的干涉，实现了高分辨率、非侵入、无损的三维断层成像。
该技术在医学领域中应用广泛，包括眼科、皮肤科、牙科等，用于早期疾病诊断和治疗监测，同时也在生物学和材料科学领域中具有重要的应用前景。
