双分裂变压器与普通变压器的区别
分裂变压器运行特点
分裂变压器的特点：是多绕组变压器中的一种型式，和普通多绕组变压器的不同点：它的低压绕组中分裂成容量相等的几个支路，这几个支路没有电气上的联结，而仅有较弱的磁的联系。
运行方式有三种：穿越运行，半穿越运行，分裂运行。
分裂变压器的优势：1)分裂变压器低压绕组的一个分支发生短路时，另一个分支的负载仍可在接近90%的电压下维持运行。
2)制造成本低3)同容量时，体积小常用于：发电厂厂用电，电炉厂移相整流变压器，1)轴向分裂式双绕组变压器的运行原理接线图：2) 轴向分裂式双绕组变压器的等效图3）轴向分裂式双绕组变压器的运行特点：如果忽略变压器的负载损耗，可以近似地认为各分支的阻抗Z等于电抗。
当高压绕组的电压为额定值时，可以写出低压绕组两个分支的电压降△U31(%)=U3 (%) -U1 (%)〔(1+K F/4) β1sinφ1+(1-K F/4) β2sinφ2〕=U K (%)△U32(%)=U3 (%) –U2 (%)〔(1+K F/4) β2sinφ2+(1-K F/4) β1sinφ1〕=U K (%)β1=I1/ I nβ2=I2/ I nI n= I1n+ I2n式中β1β2—低压绕组两个分支的负载系数。
I n—低压绕组两个分支的额定电流之和（A）；φ1 φ2—低压绕组两个分支的负载功率因数角；U K (%)—穿越阻抗电压百分数。
将上述两式相减，得出低压绕组两个分支的电压差△U21(%)=U2 (%)－U1 (%)＝U K (%) K F(β1sinφ1－β2sinφ2) /2当低压绕组一个分支短路时，可以写出该分支的短路电流倍数βk=100/ U B (%)＝100/(1+K F/4) /U K (%)式中U B (%)― 半穿越阻抗电压百分数当分支1短路时，U1＝0, sinφ1＝1, β2=βk，可以写出低压绕组另一个分支2的残压U2 (%)＝△U21(%)＝U K (%)(K F/2)〔 100/(1+K F/4) /U K (%)－β2sinφ2〕＝200 K F /(4+K F)－U K (%)(K F/2) β2sinφ2举列：对于220kV级分裂变压器，通常U K (%)≤14, 3.2<K F<3.8, β2≤0.5,sinφ2≤0.6,代入式中，所以另一个分支2的残压约为82.2%～89.4% 这就是说，分裂变压器低压绕组的一个分支发生短路时，另一个分支的负载仍可在接近90%的电压下维持运行。
双分裂变压器电流波形
双分裂变压器电流波形
双分裂变压器是一种特殊设计的变压器，可以用于改善电力系统的电能质量。
其基本结构包括两个相互耦合的电压变换器和两个独立的绕组。
在正常运行情况下，双分裂变压器的电流波形是平滑的正弦波。
其工作方式是通过将输入的交流电压分别供应给两个独立的绕组，然后再将其重新耦合以产生输出电压。
然而，在某些特定的情况下，如电力系统中出现短暂的故障或非线性负载引起的电压波形畸变，双分裂变压器的电流波形可能会变得不规则。
这可能表现为电流突变、谐波增加或其他异常行为。
为了避免这种情况，双分裂变压器通常会配备一些辅助装置，如谐波滤波器或动态电压调节器，以确保输出电流的波形能够保持在一定的范围内。
总之，双分裂变压器的电流波形取决于输入电压的稳定性和负载类型。
在正常情况下，它应该能够产生平滑的正弦波形，但在异常情况下，可能会出现一些不规则或异常的波形。
分裂变压器
分裂变压器与变通多绕组变压器不同之处：
• 它的低压绕组中，有一个或几个绕组分裂 成容量相等的几个支路，这几个支路无电 气上的联系，而有较弱的磁联系。 • 分裂绕组的额定容量与电压均相同，其额 定容量为高压绕组容量的一半。
分裂变压器的运行方式
• 分裂运行------低压分裂绕组运行高压绕组 不运行，高低压绕组间无穿越功率。分裂 阻抗。
• 并联运行------两低压分裂绕组并联运行且 高压绕组运行。穿越阻抗。
• 单独运行------任一低压绕组开路，另一低 压绕组与高压绕组运行。半穿越阻抗。
分裂变压器几种阻抗
设以分裂变压器额定容量为基准值的每个 分裂绕组阻抗（%）为Z，高压绕组阻抗为0， 则： 半穿越阻抗： Z 分裂阻抗： 2Z 穿越阻抗： ½*Z 分裂系数： 4
• • • •
分裂变压器特点
• 有效限制低压侧短路电流，可选轻型开关 设备，节省投资。
• 结构较复杂，价格较贵。 • 分裂变压器适用于两段负荷均衡，又需限 制短路电流的情况。如火电厂厂用电供电。T源自TG1G2
G1
G2
分裂电抗器
分裂电抗器的电抗
分裂变压器

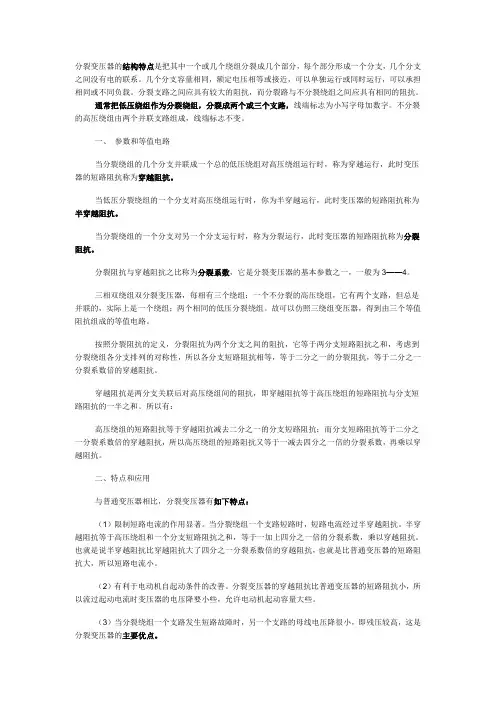

分裂变压器的结构特点是把其中一个或几个绕组分裂成几个部分，每个部分形成一个分支，几个分支之间没有电的联系。
几个分支容量相同，额定电压相等或接近，可以单独运行或同时运行，可以承担相同或不同负载。
分裂支路之间应具有较大的阻抗，而分裂路与不分裂绕组之间应具有相同的阻抗。
通常把低压绕组作为分裂绕组，分裂成两个或三个支路，线端标志为小写字母加数字。
不分裂的高压绕组由两个并联支路组成，线端标志不变。
一、参数和等值电路当分裂绕组的几个分支并联成一个总的低压绕组对高压绕组运行时，称为穿越运行，此时变压器的短路阻抗称为穿越阻抗。
当低压分裂绕组的一个分支对高压绕组运行时，你为半穿越运行，此时变压器的短路阻抗称为半穿越阻抗。
当分裂绕组的一个分支对另一个分支运行时，称为分裂运行，此时变压器的短路阻抗称为分裂阻抗。
分裂阻抗与穿越阻抗之比称为分裂系数，它是分裂变压器的基本参数之一，一般为3——4。
三相双绕组双分裂变压器，每相有三个绕组：一个不分裂的高压绕组，它有两个支路，但总是并联的，实际上是一个绕组；两个相同的低压分裂绕组。
故可以仿照三绕组变压器，得到由三个等值阻抗组成的等值电路。
按照分裂阻抗的定义，分裂阻抗为两个分支之间的阻抗，它等于两分支短路阻抗之和，考虑到分裂绕组各分支排列的对称性，所以各分支短路阻抗相等，等于二分之一的分裂阻抗，等于二分之一分裂系数倍的穿越阻抗。
穿越阻抗是两分支关联后对高压绕组间的阻抗，即穿越阻抗等于高压绕组的短路阻抗与分支短路阻抗的一半之和。
所以有：高压绕组的短路阻抗等于穿越阻抗减去二分之一的分支短路阻抗；而分支短路阻抗等于二分之一分裂系数倍的穿越阻抗，所以高压绕组的短路阻抗又等于一减去四分之一倍的分裂系数，再乘以穿越阻抗。
二、特点和应用与普通变压器相比，分裂变压器有如下特点：（1）限制短路电流的作用显著。
当分裂绕组一个支路短路时，短路电流经过半穿越阻抗。
半穿越阻抗等于高压绕组和一个分支短路阻抗之和，等于一加上四分之一倍的分裂系数，乘以穿越阻抗。
从变压器运行特性简述两种分裂变压器的特点

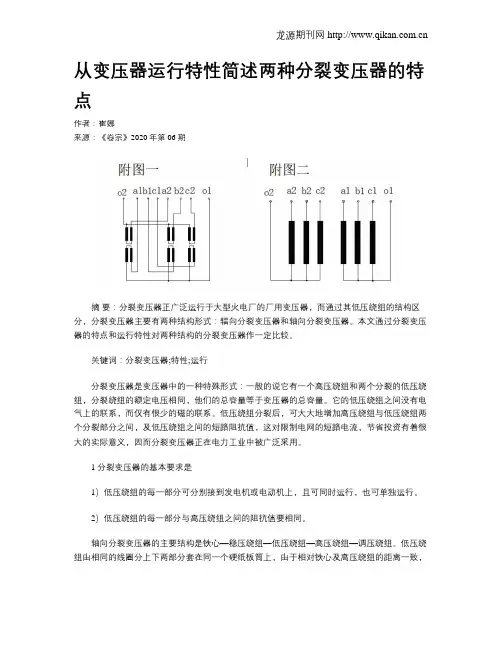

从变压器运行特性简述两种分裂变压器的特点作者：崔娜来源：《卷宗》2020年第06期摘要：分裂变压器正广泛运行于大型火电厂的厂用变压器，而通过其低压绕组的结构区分，分裂变压器主要有两种结构形式：辐向分裂变压器和轴向分裂变压器。
本文通过分裂变压器的特点和运行特性对两种结构的分裂变压器作一定比较。
关键词：分裂变压器;特性;运行分裂变压器是变压器中的一种特殊形式：一般的说它有一个高压绕组和两个分裂的低压绕组，分裂绕组的额定电压相同，他们的总容量等于变压器的总容量。
它的低压绕组之间没有电气上的联系，而仅有很少的磁的联系。
低压绕组分裂后，可大大地增加高压绕组与低压绕组两个分裂部分之间，及低压绕组之间的短路阻抗值，这对限制电网的短路电流，节省投资有着很大的实际意义，因而分裂变压器正在电力工业中被广泛采用。
1 分裂变压器的基本要求是1）低压绕组的每一部分可分别接到发电机或电动机上，且可同时运行，也可单独运行。
2）低压绕组的每一部分与高压绕组之间的阻抗值要相同。
轴向分裂变压器的主要结构是铁心—稳压绕组—低压绕组—高压绕组—调压绕组。
低压绕组由相同的线圈分上下两部分套在同一个硬纸板筒上，由于相对铁心及高压绕组的距离一致，保证了高压绕组与低压绕组两部分的各分接的阻抗值、损耗值均相同。
（低压绕组接线原理图见附图一）辐向分裂变压器把低压绕组辐向分为两部分。
为保证高压绕组与低压绕组两部分的阻抗值相同，旺旺将调压绕组放在低压绕组Ⅰ和高压绕组之间。
其主要结构是铁心—稳压绕组—低压绕组—调压绕组—高压绕组—低压绕组。
（低压绕组接线原理图见附图二）以上的两种结构决定了在额定分接短路阻抗相同的情况下，辐向分裂变压器高压绕组对低压绕组Ⅰ和Ⅱ极限分接的阻抗不同，损耗也不可能一致。
按有关规定：高温、高压电厂的厂用母线最低电压为母线电压的65%，根据理论分析和运行经验，只要分裂系数大于2.11时，当一个分段上发生短路时，另一分段上的母线电压最低时也不会低于65%。
