开关电源原理与设计开关变压器的工作原理

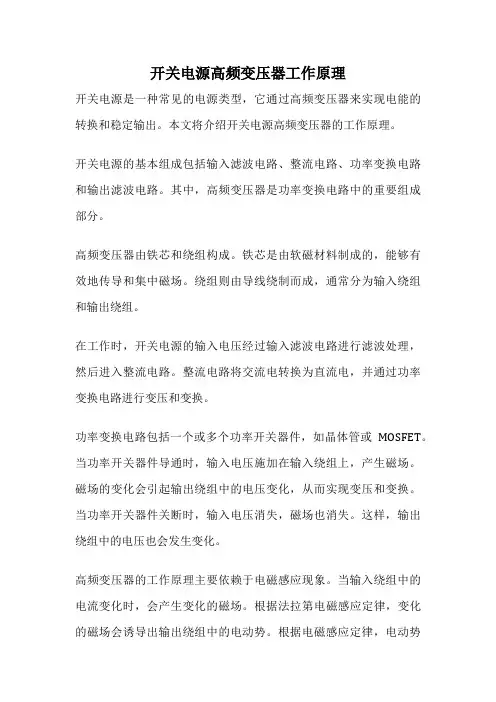

2-1-1.开关变压器的工作原理

?开关变压器一般都是工作于开关状态;当输入电压为直流脉冲电压时，称为单极性脉冲输入，如单激式变压器开关电源;当输入电压为交流脉冲电压时，称为双极性脉冲输入，如双激式变压器开关电源;因此，开关变压器也可以称为脉冲变压器，因为其输入电压是一序列脉冲;不过要真正较量起来的时候，开关变压器与脉冲变压器在工作原理上还是有区别的，因为开关变压器还分正、反激输出，这一点后面还将详细说明。

?设开关变压器铁芯的截面为S，当幅度为U、宽度为τ的矩形脉冲电压施

加到开关变压器的初级线圈上时，在开关变压器的初级线圈中就有励磁电流

流过;同时，在开关变压器的铁芯中就会产生磁场，变压器的铁芯就会被磁化，在磁场强度为H的磁场作用下又会产生磁通密度为B的磁力线通量，简称磁通，用“Φ”表示;磁通密度B或磁通Φ受磁场强度H的作用而发生变化的过程，称为磁化过程。所谓的励磁电流，就是让变压器铁芯充磁和消磁的电流。

?根据法拉第电磁感应定理，电感线圈中的磁场或磁通密度发生变化时，将

在线圈中产生感应电动势;线圈中感应电动势为：

?U=NdΦ/dt=NS*dB/dt (2-4)

?式中，N为开关变压器的初级线圈的匝数; Φ为变压器铁芯的磁通量;B为变压器铁芯的磁感应强度或磁通密度平均值。

?这里引进磁通密度平均值的概念，是因为变压器铁芯中的磁通并不是均匀

分布，磁通密度与铁芯或铁芯截面上的磁通实际分布有关。因此，在分析诸

如变压器的某些宏观特性的时候，有时需要使用平均值的概念，以便处理问

开关电源入门必读：开关电源工作原理超详细解析

开关电源入门必读：开关电源工作原理超详细解析第1页：前言：PC电源知多少个人PC所采用的电源都是基于一种名为“开关模式”的技术，所以我们经常会将个人PC电源称之为——开关电源（Sw itching Mode P ow er Supplies，简称SMPS），它还有一个绰号——DC-DC转化器。本次文章我们将会为您解读开关电源的工作模式和原理、开关电源内部的元器件的介绍以及这些元器件的功能。 ●线性电源知多少目前主要包括两种电源类型：线性电源（linear）和开关电源（sw itching）。线性电源的工作原理是首先将127 V或者220V市电通过变压器转为低压电，比如说12V，而且经过转换后的低压依然是AC交流电；然后再通过一系列的二极管进行矫正和整流，并将低压AC交流电转化为脉动电压（配图1和2中的“3”）；下一步需要对脉动电压进行滤波，通过电容完成，然后将经过滤波后的低压交流电转换成DC直流电（配图1和2中的“4”）；此时得到的低压直流电依然不够纯净，会有一定的波动（这种电压波动就是我们常说的纹波），所以还需要稳压二极管或者电压整流电路进行矫正。最后，我们就可以得到纯净的低压DC直流电输出了（配图1和2中的“5”）配图1：标准的线性电源设计图

配图2：线性电源的波形尽管说线性电源非常适合为低功耗设备供电，比如说无绳电话、PlayStation/W ii/Xbox等游戏主机等等，但是对于高功耗设备而言，线性电源将会力不从心。对于线性电源而言，其内部电容以及变压器的大小和AC市电的频率成反比：也即说如果输入市电的频率越低时，线性电源就需要越大的电容和变压器，反之亦然。由于当前一直采用的是60Hz（有些国家是50Hz）频率的AC市电，这是一个相对较低的频率，所以其变压器以及电容的个头往往都相对比较大。此外，AC市电的浪涌越大，线性电源的变压器的个头就越大。由此可见，对于个人PC领域而言，制造一台线性电源将会是一件疯狂的举动，因为它的体积将会非常大、重量也会非常的重。所以说个人PC用户并不适合用线性电源。 ●开关电源知多少开关电源可以通过高频开关模式很好的解决这一问题。对于高频开关电源而言，AC输入电压可以在进入变压器之前升压（升压前一般是50-60KHz）。随着输入电压的升高，变压器以及电容等元器件的个头就不用像线性电源那么的大。这种高频开关电源正是我们的个人PC以及像VCR录像机这样的设备所需要的。需要说明的是，我们经常所说的“开关电源”其实是“高频开关电源”的缩写形式，和电源本身的关闭和开启式没有任何关系的。事实上，终端用户的PC的电源采用的是一种更为优化的方案：闭回路系统（closed loop system）——负责控制开关管的电路，从电源的输出获得反馈信号，然后根据PC的功耗来增加或者降低某一周期内的电压的频率以便能够适应电源的变压器（这个方法称作PW M，Pulse W idth Modulation，脉冲宽度调制）。所以说，开关电源可以根据与之相连的耗电设备的功耗的大小来自我调整，从而可以让变压器以及其他的元器件带走更少量的能量，而且降低发热量。反观线性电源，它的设计理念就是功率至上，即便负载电路并不需要很大电流。这样做的后果就是所有元件即便非必要的时候也工作在满负荷下，结果产生高很多的热量。第2页：看图说话：图解开关电源下图3和4描述的是开关电源的PW M反馈机制。图3描述的是没有PFC(P ow er Factor Correction，功率因素校正)电路的廉价电源，图4描述的是采用主动式PFC设计的中高端电源。图3：没有PFC电路的电源图4：有PFC电路的电源通过图3和图4的对比我们可以看出两者的不同之处：一个具备主动式PFC电路而另一个不具备，前者没有110/220V转换器，而且也没有电压倍压电路。下文我们的重点将会是主动式PFC电源的讲解。

开关电源变压器参数设计步骤详解

开关电源高频变压器设计步骤步骤1确定开关电源的基本参数 1交流输入电压最小值u min 2交流输入电压最大值u max 3电网频率F l开关频率f 4输出电压V O（V）：已知 5输出功率P O（W）：已知 6电源效率η：一般取80％ 7损耗分配系数Z：Z表示次级损耗与总损耗的比值，Z=0表示全部损耗发生在初级，Z=1表示发生在次级。一般取Z=0.5 步骤2根据输出要求，选择反馈电路的类型以及反馈电压V FB 步骤3根据u，P O值确定输入滤波电容C IN、直流输入电压最小值V Imin 1令整流桥的响应时间tc=3ms 2根据u，查处C IN值 3得到V imin 确定C IN,V Imin值 u(V)P O(W)比例系数(μF/W)C IN(μF)V Imin(V) 固定输已知2~3(2~3)×P O≥90 入:100/115 步骤4根据u，确通用输入:85~265已知2~3(2~3)×P O≥90 定V OR、V B 固定输入:230±35已知1P O≥240 1根据u由表查出V OR、V B值

2 由V B 值来选择TVS 步骤5根据Vimin 和V OR 来确定最大占空比 Dmax V OR Dmax= ×100％ V OR +V Imin －V DS(ON) 1设定MOSFET 的导通电压V DS(ON) 2 应在u=umin 时确定Dmax 值，Dmax 随u 升高而减小步骤6确定初级纹波电流I R 与初级峰值电流I P 的比值K RP ，K RP =I R /I P u(V) K RP 最小值(连续模式)最大值(不连续模式) 固定输入:100/1150.41通用输入:85~2650.441固定输入:230±35 0.6 1 步骤7确定初级波形的参数 ①输入电流的平均值I AVG P O I A VG= ηV Imin ②初级峰值电流I P I A VG I P = (1－0.5K RP )×Dmax ③初级脉动电流I R u(V) 初级感应电压V OR (V)钳位二极管反向击穿电压V B (V) 固定输入:100/115 6090通用输入:85~265135200固定输入:230±35 135 200

[工作]开关电源原理与维修开关电源原理图

[工作]开关电源原理与维修开关电源原理图开关电源原理与维修开关电源原理图电源是各种电子设备必不可缺的组成部分，其性能优劣直接关系到电子设备的技术指标及能否安全可靠地工作。由于开关电源内部关键元器件工作在高频开关状态，功耗小，转化率高，且体积和重量只有线性电源的20%—30%，故目前它已成为稳压电源的主流产品。电子设备电气故障的检修，本着从易到难的原则，基本上都是先从电源入手，在确定其电源正常后，再进行其他部位的检修，且电源故障占电子设备电气故障的大多数。故了解开头电源基本工作原理，熟悉其维修技巧和常见故障，有利于缩短电子设备故障维修时间，提高个人设备维护技能。二(开关电源的组成开关电源大至由主电路、控制电路、检测电路、辅助电源四大部份组成，见图1。 1( 主电路冲击电流限幅:限制接通电源瞬间输入侧的冲击电流。输入滤波器:其作用是过滤电网存在的杂波及阻碍本机产生的杂波反馈回电网。整流与滤波:将电网交流电源直接整流为较平滑的直流电。逆变:将整流后的直流电变为高频交流电，这是高频开关电源的核心部分。输出整流与滤波:根据负载需要，提供稳定可靠的直流电源。 2( 控制电路一方面从输出端取样，与设定值进行比较，然后去控制逆变器，改变其脉宽或脉频，使输出稳定，另一方面，根据测试电路提供的数据，经保护电路鉴别，提供控制电路对电源进行各种保护措施。 3( 检测电路提供保护电路中正在运行中各种参数和各种仪表数据。 4( 辅助电源

实现电源的软件(远程)启动，为保护电路和控制电路(PWM等芯片)工作供电。开关电源原理图三(开关电源的工作原理开关电源就是采用功率半导体器件作为开关元件，通过周期性通断开关，控制开关元件的占空比来调整输出电压。开关元件以一定的时间间隔重复地接通和断开，在开关无件接通时输入电源Vi通过开关S和滤波电路向负载RL提供能量，当开关S断开时，电路中的储能装置(L1、C2、二极管D组成的电路)向负载RL释放在开关接通时所储存的能量，使负载得到连续而稳定的能量。 VO=TON/T*Vi VO 为负载两端的电压平均值 TON 为开关每次接通的时间 T 为开关通断的工作周期

变压器开关电源致命原理

变压器开关电源致命原理在Toff期间，控制开关K关断，流过变压器初级线圈的电流突然为0。由于变压器初级线圈回路中的电流产生突变，而变压器铁心中的磁通量不能突变，因此，必须要求流过变压器次级线圈回路的电流也跟着突变，以抵消变压器初级线圈电流突变的影响，要么，在变压器初级线圈回路中将出现非常高的反电动势电压，把控制开关或变压器击穿。如果变压器铁心中的磁通ф产生突变，变压器的初、次级线圈就会产生无限高的反电动势，反电动势又会产生无限大的电流，而电流在线圈中产生的磁力线又会抵制磁通的变化，因此，变压器铁心中的磁通变化，最终还是要受到变压器初、次级线圈中的电流来约束的。因此，在控制开关K关断的Toff期间，变压器铁心中的磁通主要由变压器次级线圈回路中的电流来决定，即： e2 =-N2*dф/dt =-L2*di2/dt = i2R —— K关断期间 (1-64) 式中负号表示反电动势e2的极性与(1-62)式中的符号相反，即：K接通与关断时变压器次级线圈产生的感应电动势的极性正好相反。对(1-64)式阶微分方程求解得：式中C为常数，把初始条件代入上式，就很容易求出C，由于控制开关K由接通状态突然转为关断时，变压器初级线圈回路中的电流突然为0，而变压器铁心中的磁通量不能突变，因此，变压器次级线圈回路中的电流i2一定正好等于控制开关K接通期间的电流i2(Ton+)，与变压器初级线圈回路中励磁电流被折算到变压器次级线圈回路电流之和。所以(1-65)式可以写为： (1-66)式中，括弧中的第一项表示变压器次级线圈回路中的电流，第二项表示变压器初级线圈回路中励磁电流被折算到变压器次级线圈回路的电流。图1-16-a单激式变压器开关电源输出电压uo等于： (1-68)式中的Up-就是反击式输出电压的峰值，或输出电压最大值。由此可知，在控制开关K关断瞬间，当变压器次级线圈回路负载开路时，变压器次级线圈回路会产生非常高的反电动势。理论上需要时间t等于无限大时，变压器次级线圈回路输出电压才为0，但这种情况一般不会发生，因为控制开关K的关断时间等不了那么长。从(1-63)和(1-67)式可以看出，开关电源变压器的工作原理与普通变压器的工作原理是不一样的。当开关电源工作于正激时，开关电源变压器的工作原理与普通变压器的工作原理基本相同;当开关电源工作于反激时，开关电源变压器的工作原理相当于一个储能电感。如果我们把输出电压uo的正、负半波分别用平均值Upa、Upa-来表示，则有：分别对(1-71)和(1-72)两式进行积分得：由此我们可以求得，单激式变压器开关电源输出电压正半波的面积与负半波的面积完全相等，即： Upa×Ton = Upa-×Toff —— 一个周期内单激式输出 (1-75) (1-75)式就是用来计算单激式变压器开关电源输出电压半波平均值Upa和Upa-的表达式。

(整理)反激式开关电源变压器设计原理.

反激式开关电源变压器设计原理 (Flyback Transformer Design Theory) 第一节. 概述. 反激式(Flyback)转换器又称单端反激式或"Buck-Boost"转换器.因其输出端在原边绕组断开电源时获得能量故而得名.离线型反激式转换器原理图如图. 一、反激式转换器的优点有: 1. 电路简单,能高效提供多路直流输出,因此适合多组输出要求. 2. 转换效率高,损失小. 3. 变压器匝数比值较小. 4. 输入电压在很大的范围内波动时,仍可有较稳定的输出,目前已可实现交流输入在 85~265V间.无需切换而达到稳定输出的要求. 二、反激式转换器的缺点有: 1. 输出电压中存在较大的纹波,负载调整精度不高,因此输出功率受到限制,通常应用于150W以下. 2. 转换变压器在电流连续(CCM)模式下工作时,有较大的直流分量,易导致磁芯饱和,所以必须在磁路中加入气隙,从而造成变压器体积变大. 3. 变压器有直流电流成份,且同时会工作于CCM / DCM两种模式,故变压器在设计时较困难,反复调整次数较顺向式多,迭代过程较复杂. 第二节. 工作原理在图1所示隔离反驰式转换器(The isolated flyback converter)中, 变压器" T "有隔离与扼流之双重作用.因此" T "又称为Transformer- choke.电路的工作原理如下: 当开关晶体管 Tr ton时,变压器初级Np有电流 Ip,并将能量储存于其中(E = LpIp / 2).由于Np与Ns极性相反,此时二极管D反向偏压而截止,无能量传送到负载.当开关Tr off 时,由楞次定律 : (e = -N△Φ/△T)可知,变压器原边绕组将产生一反向电势,此时二极管D正向导通,负载有电流IL流通.反激式转换器之稳态波形如图2. 由图可知,导通时间 ton的大小将决定Ip、Vce的幅值: Vce max = VIN / 1-Dmax VIN: 输入直流电压 ; Dmax : 最大工作周期 Dmax = ton / T 由此可知,想要得到低的集电极电压,必须保持低的Dmax,也就是Dmax＜0.5,在实际应用中通常取Dmax = 0.4,以限制Vcemax ≦ 2.2VIN. 开关管Tr on时的集电极工作电流Ie,也就是原边峰值电流Ip 为: Ic = Ip = IL / n. 因IL = Io,故当Io一定时,匝比 n的大小即决定了Ic 的大小,上式是按功率守恒原则,原副边安匝数相等 NpIp = NsIs而导出. Ip 亦可用下列方法表示: Ic = Ip = 2Po / (η*VIN*Dmax) η: 转换器的效率公式导出如下: 输出功率 : Po = LIp2η / 2T

开关电源工作原理详细解析

开关电源工作原理详细解析个人PC所采用的电源都是基于一种名为―开关模式‖的技术，所以我们经常会将个人PC电源称之为——开关电源（Switching Mode Power Supplies，简称SMPS），它还有一个绰号——DC-DC转化器。本次文章我们将会为您解读开关电源的工作模式和原理、开关电源内部的元器件的介绍以及这些元器件的功能。 ●线性电源知多少目前主要包括两种电源类型：线性电源（linear）和开关电源（switching）。线性电源的工作原理是首先将127 V或者220 V市电通过变压器转为低压电，比如说12V，而且经过转换后的低压依然是AC交流电；然后再通过一系列的二极管进行矫正和整流，并将低压AC 交流电转化为脉动电压（配图1和2中的―3‖）；下一步需要对脉动电压进行滤波，通过电容完成，然后将经过滤波后的低压交流电转换成DC直流电（配图1和2中的―4‖）；此时得到的低压直流电依然不够纯净，会有一定的波动（这种电压波动就是我们常说的纹波），所以还需要稳压二极管或者电压整流电路进行矫正。最后，我们就可以得到纯净的低压DC 直流电输出了（配图1和2中的―5‖）配图1：标准的线性电源设计图

正激式变压器开关电源工作原理

正激式变压器开关电源工作原理正激式变压器开关电源输出电压的瞬态控制特性和输出电压负载特性，相对来说比较好，因此，工作比较稳定，输出电压不容易产生抖动，在一些对输出电压参数要求比较高的场合，经常使用。 1-6-1．正激式变压器开关电源工作原理所谓正激式变压器开关电源，是指当变压器的初级线圈正在被直流电压激励时，变压器的次级线圈正好有功率输出。图1-17是正激式变压器开关电源的简单工作原理图，图1-17中Ui是开关电源的输入电压，T是开关变压器，K是控制开关，L是储能滤波电感，C是储能滤波电容，D2是续流二极管，D3是削反峰二极管，R 是负载电阻。在图1-17中，需要特别注意的是开关变压器初、次级线圈的同名端。如果把开关变压器初线圈或次级线圈的同名端弄反，图1-17就不再是正激式变压器开关电源了。我们从（1-76）和（1-77）两式可知，改变控制开关K的占空比D，只能改变输出电压（图1-16-b中正半周）的平均值Ua ，而输出电压的幅值Up不变。因此，正激式变压器开关电源用于稳压电源，只能采用电压平均值输出方式。图1-17中，储能滤波电感L和储能滤波电容C，还有续流二极管D2，就是电压平均值输出滤波电路。其工作原理与图1-2的串联式开关电源电压滤波输出电路完全相同，这里不再赘述。关于电压平均值输出滤波电路的详细工作原理，请参看“1-2．串联式开关电源”部分中的“串联式开关电源电压滤波输出电路”内容。正激式变压器开关电源有一个最大的缺点，就是在控制开关K关断的瞬间开关电源变压器的初、次线圈绕组都会产生很高的反电动势，这个反电动势是由流过变压器初线圈绕组的励磁电流存储的磁能量产生的。因此，在图1-17中，为了防止在控制开关K关断瞬间产生反电动势击穿开关器件，在开关电源变压器中增加一个反电动势能量吸收反馈线圈N3绕组，以及增加了一个削反峰二极管D3。反馈线圈N3绕组和削反峰二极管D3对于正激式变压器开关电源是十分必要的，一方面，反馈线圈N3绕组产生的感应电动势通过二极管D3可以对反电动势进行限幅，并把限幅能量返回给电源，对电源进行充

(整理)开关电源变压器测试标准

开关电源变压器测试标准正常的试验大气条件(除有规定条件除外，均应在正常试验条件下进行试验)：温度： 15~35℃ 相对湿度： 45%~75% 气压： 86~106kPa 一、直流铜阻目的：保证每一绕组使用正确的漆包线规格。仪器：TH2511低直流电阻测试仪。方法：变压器各绕组在温度为20℃时的直流电阻，应符合产品规格书的标准。若测量环境温度不等于20℃时，应按下面的公式换算 R 20=θ +5.2345 .254R θ 式中： R 20——温度为20时的直流电阻，Ω； R θ——温度为θ时测得的直流电阻，Ω； θ——测量时的环境温度，℃。二、电感量目的：确保使用正确的磁性材料及绕组圈数的正确性。仪器：WK3255B 电桥。方法：对变压器测试端施加额定条件的电桥，测试电感量。见图1 图1 开路

三、直流叠加目的：检验磁芯的磁饱和特性或实际工作条件下的磁芯特性。仪器：WK3255B 电桥；FJ1772A 直流磁化电源。方法：对变压器测试端施加规定的直流电流，用电桥测试电感量。见图2 图2 图中I 0 —— 在测试端N1绕组施加的直流电流四、漏感目的：保证绕组处于骨架上正确的位置以及磁性材料的气隙大小的正确性。仪器：WK3255B 电桥。方法：将所测变压器次级端短路，在初级端施加额定条件的电桥测试电感量。见图3 图3 五、绝缘电阻目的：保证每一绕组对磁芯、静电屏蔽及各绕组间绝缘电阻性能满足所需的技术指标。仪器：2679绝缘电阻测试仪。方法：用绝缘电阻测试仪对变压器的初次级绕组间或绕组和磁芯、静电屏蔽短路

开关电源各模块原理实图讲解

开关电源原理一、开关电源的电路组成： PWM

①防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、 F3、FDG1组成的电路进行保护。当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3会烧毁保护后级电路。 ②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。 ③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。若C5 容量变小，输出的交流纹波将增大。

① 输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。C3、C4为安规电容，L2、L3为差模电感。 ② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。在起机的瞬间，由于C6的存在Q2不导通，电流经RT1构成回路。当C6上的电压充至Z1的稳压值时Q2导通。如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。三、功率变换电路： 1、 MOS 管的工作原理：目前应用最广泛的绝缘栅场效应管是MOSFET （MOS 管），是利用半导体表面的电声效应进行工作的。也称为表面场效应器件。由于它的栅极处于不导电状态，所以52、常见的原理图： 3、工作原理： R4、C3、R5、R6、C4、D1、D2组成缓冲器，和开关MOS 管并接，使开关管电压应力减少，EMI 减少，不发生二次击穿。在开关管Q1关断时，变压器的原边线圈易产生尖峰电压和尖峰电流，这些元件组合一起，能很好地吸收尖峰电压和电流。从R3测得的电流峰值信号参与当前工作周波的占空比控制，因此是当前工作周波的电流限制。当R5上的电压达到1V 时，UC3842停止工作，开关管Q1立即关断。

反激开关电源原理

星期一, 05/11/2009 - 09:42 —陶显芳 1-7．反激式变压器开关电源反激式变压器开关电源工作原理比较简单，输出电压控制范围比较大，因此，在一般电器设备中应用最广泛。 1-7-1．反激式变压器开关电源工作原理所谓反激式变压器开关电源，是指当变压器的初级线圈正好被直流电压激励时，变压器的次级线圈没有向负载提供功率输出，而仅在变压器初级线圈的激励电压被关断后才向负载提供功率输出，这种变压器开关电源称为反激式开关电源。图1-19-a是反激式变压器开关电源的简单工作原理图，图1-19-a中，Ui是开关电源的输入电压，T是开关变压器，K是控制开关，C是储能滤波电容，R是负载电阻。图1-19-b是反激式变压器开关电源的电压输出波形。把图1-19-a与图1-16-a进行比较，如果我们把图1-16-a中开关变压器次级线圈的同名端对调一下，原来变压器输出电压的正、负极性就会完全颠倒过来，图1-19-b所示的电压输出波形基本上就是从图1-16-b的波形颠倒过来的。不过，因为图1-16-b的波形对应的是纯电阻负载，而图1-19-b的负载是一个储能滤波电容和一个电阻并联。由于储能滤波电容的容量很大，其两端电压基本不变，变压器次级线圈输出电压uo相当于被整流二极管和输出电压Uo进行限幅，因此，图1-16-b中输出电压uo的脉冲尖峰完全被削除，被限幅后的剩余电压幅值正好等于输出电压Uo的最大值Up，同时也等于变压器次级线圈输出电压uo的半波平均值Upa。

下面我们来详细分析反激式变压器开关电源的工作过程(参考图1-20)。图1-19-a中，在控制开关K接通的Ton期间，输入电源Ui对变压器初级线圈N1绕组加电，初级线圈N1绕组有电流i1流过，在N1两端产生自感电动势的同时，在变压器次级线圈N2绕组的两端也同时产生感应电动势，但由于整流二极管的作用，没有产生回路电流。相当于变压器次级线圈开路，变压器次级线圈相当于一个电感。因此，流过变压器初级线圈N1绕组的电流就是变压器的励磁电流，变压器初级线圈N1绕组两端产生自感电动势可由下式表示： e1 = L1di/dt = Ui —— K接通期间(1-98) 或 e1 = N1dф/dt = Ui —— K接通期间(1-99) 上式中，e1为变压器初级线圈N1绕组产生的自感电动势，L1是变压器初级线圈N1绕组的电感，N1为变压器初级线圈N1绕组线圈绕组的匝数，ф为变压器铁心中的磁通。对(1-98)和(1-99)式进行积分，由此可求得： i1 =Ui*t/L1 ＋i(0) —— K接通期间(1-100) ф=Ui*t/N1 ＋ф (0) —— K关断瞬间(1-101) 上式中，i1是流过变压器初级线圈N1绕组的电流，ф为变压器铁心中的磁通；i1(0)为变压器初级线圈中的初始电流，即：控制开关刚接通瞬间流过变压器初级线圈N1绕组的电流；ф(0)为初始磁通，即：控制开关刚接通瞬间变压器铁心中的磁通。当开关电源工作于输出临界连续电流状态时，这里的i1(0)正好0，而ф(0)正好等于剩磁通S?Br。当控制开关K将要关断，且开关电源工作于输出电流临界连续状态时，i1和均达到最大值： i1m =Ui*Ton/L1 —— K关断瞬间(1-102)

开关电源工作原理解析

开关电源工作原理解析个人PC所采用的电源都是基于一种名为研关模式旧勺技术，所以我们经常会将个人PC电源称之为------ 开关电源（Switching Mode Power Supplies，简称SMPS），它还有一个绰号一一DC-DC转化器。本次文章我们将会为您解读开关电源的工作模式和原理、开关电源内部的元器件的介绍以及这些元器件的功能。 ?线性电源知多少目前主要包括两种电源类型：线性电源（linear）和开关电源（switching ）。线性电源的工作原理是首先将127 V或者220 V市电通过变压器转为低压电，比如说12V ,而且经过转换后的低压依然是AC交流电；然后再通过一系列的二极管进行矫正和整流，并将低压AC交流电转化为脉动电压（配图1和2中的一3）11 ;下一步需要对脉动电压进行滤波，通过电容完成，然后将经过滤波后的低压交流电转换成DC直流电（配图1和2中的一4）11 ; 此时得到的低压直流电依然不够纯净，会有一定的波动（这种电压波动就是我们常说的纹波），所以还需要稳压二极管或者电压整流电路进行矫正。最后，我们就可以得到纯净的低压DC直流电输出了（配图1和2中的一5）11

配图2:线性电源的波形尽管说线性电源非常适合为低功耗设备供电，比如说无绳电话、 PlayStati on/Wii/Xbox 等游戏主机等等，但是对于高功耗设备而言，线性电源将会力不从心。对于线性电源而言，其内部电容以及变压器的大小和 AC 市电的频率成反比：也即说如果输入市电的频率越低时，线性电源就需要越大的电容和变压器，反之亦然。由于当前一直采用的是 60Hz （有些国家是50Hz ）频率的AC 市电，这是一个相对较低的频率，所以其变压器以及电容的个头往往都相对比较大。此外， AC 市电的浪涌越大，线性电源的变压器的个头就越大。由此可见，对于个人PC 领域而言，制造一台线性电源将会是一件疯狂的举动，因为它的体积将会非常大、重量也会非常的重。所以说个人 PC 用户并不适合用线性电源。 ?开关电源知多少开关电源可以通过高频开关模式很好的解决这一问题。对于高频开关电源而言， AC 输入电压可以在进入变压器之前升压（升压前一般是 50-60 KHz ）。随着输入电源的升高，变压器以及电容等元器件的个头就不用像线性电源那么的大。这种高频开关电源正是我们的个人PC 以及像VCR 录像机这样的设备所需要的。需要说明的是，我们经常所说的子关电源I 其实是—高频开关电源I 的缩写形式，和电源本身的关闭和开启式没有任何关系的。

(整理)开关电源与变压器电源的分析

现在的电源大致分两大类：电子开关电源和变压器电源。开关电源：: 开关电源是利用现代电力电子技术，控制开关管开通和关断的时间比率，维持稳定输出电压的一种电源，开关电源一般由脉冲宽度调制（PWM）控制IC和MOSFET构成。开关电源和线性电源相比，二者的成本都随着输出功率的增加而增长，但二者增长速率各异。线性电源成本在某一输出功率点上，反而高于开关电源，这一点称为成本反转点。随着电力电子技术的发展和创新，使得开关电源技术也在不断地创新，这一成本反转点日益向低输出电力端移动，这为开关电源提供了广阔的发展空间。开关电源中应用的电力电子器件主要为二极管、IGBT和MOSFET。开关电源的三个条件 1、开关：电力电子器件工作在开关状态而不是线性状态 2、高频：电力电子器件工作在高频而不是接近工频的低频 3、直流：开关电源输出的是直流而不是交流变压器电源：线性电源（Liner power supply）是先将交流电经过变压器降低电压幅值，再经过整流电路整流后，得到脉冲直流电，后经滤波得到带有微小波纹电压的直流电压。要达到高精度的直流电压，必须经过稳压电路进行稳压。线性电源与开关电源对比线性电源的电压反馈电路是工作在线性状态。线性电源一般是将输出电压取样然后与参考电压送入比较电压放大器，此电压放大器的输出作为电压调整管的输入，用以控制调整管使其结电压随输入的变化而变化，从而调整其输出电压。从其主要特点上看：线性电源技术很成熟，制作成本较低，可以达到很高的稳定度，波纹也很小，而且没有开关电源具有的干扰与噪音，但其体积相对开关电源来说，比较庞大，且输入电压范围要求高；而开关电源与之相反。线性电源用途线性电源产品可广泛应用于科研、大专院校、实验室、工矿企业、电解、电镀、充电设备等。从以上两个解释大家应该知道开关电源与变压器电源（线性）的大致区别了吧。很多朋友都会碰到一个问题，就是现在的低廉变压器电源为什么不能满足一般大、中功率的红外摄像机供电使用，而开关电源侧存在漏电的情况，这样，我把我所认识的两款电源和大家说说。电源的优缺点：开关电源优点：

正激开关电源变压器工作原理

正激式变压器开关电源输出电压的瞬态控制特性和输出电压负载特性，相对来说比较好，因此，工作比较稳定，输出电压不容易产生抖动，在一些对输出电压参数要求比较高的场合，经常使用。1-6-1．正激式变压器开关电源工作原理所谓正激式变压器开关电源，是指当变压器的初级线圈正在被直流电压激励时，变压器的次级线圈正好有功率输出。图1-17是正激式变压器开关电源的简单工作原理图，图1-17中Ui是开关电源的输入电压，T是开关变压器，K是控制开关，L是储能滤波电感，C是储能滤波电容，D2是续流二极管，D3是削反峰二极管，R是负载电阻。在图1-17中，需要特别注意的是开关变压器初、次级线圈的同名端。如果把开关变压器初线圈或次级线圈的同名端弄反，图1-17就不再是正激式变压器开关电源了。我们从（1-76）和（1-77）两式可知，改变控制开关K的占空比D，只能改变输出电压（图1-16-b中正半周）的平均值Ua ，而输出电压的幅值Up不变。因此，正激式变压器开关电源用于稳压电源，只能采用电压平均值输出方式。图1-17中，储能滤波电感L和储能滤波电容C，还有续流二极管D2，就是电压平均值输出滤波电路。其工作原理与图1-2的串联式开关电源电压滤波输出电路完全相同，这里不再赘述。关于电压平均值输出滤波电路的详细工作原理，请参看“1-2．串联式开关电源”部分中的“串联式开关电源电压滤波输出电路”内容。正激式变压器开关电源有一个最大的缺点，就是在控制开关K关断的瞬间开关电源变压器的初、次线圈绕组都会产生很高的反电动势，这个反电动势是由流过变压器初线圈绕组的励磁电流存储的磁能量产生的。因此，在图1-17中，为了防止在控制开关K关断瞬间产生反电动势击穿开关器件，在开关电源变压器中增加一个反电动势能量吸收反馈线圈N3绕组，以及增加了一个削反峰二极管D3。反馈线圈N3绕组和削反峰二极管D3对于正激式变压器开关电源是十分必要的，一方面，反馈线圈N3绕组产生的感应电动势通过二极管D3可以对反电动势进行限幅，并把限幅能量返回给电源，对电源进行充电；另一方面，流过反馈线圈 N3绕组中的电流产生的磁场可以使变压器的铁心退磁，使变压器铁心中的磁场强度恢复到初始状态。由于控制开关突然关断，流过变压器初级线圈的励磁电流突然为0，此时，流过反馈线圈N3绕组中的电流正好接替原来励磁电流的作用，使变压器铁心中的磁感应强度由最大值Bm返回到剩磁所对应的磁感应强度Br位置，即：流过反馈线圈N3绕组中电流是由

开关电源工作原理超详细解析

开关电源工作原理超详细解析第1页：前言：PC电源知多少个人PC所采用的电源都是基于一种名为“开关模式”的技术，所以我们经常会将个人PC电源称之为——开关电源（Switching Mode Power Supplies，简称SMPS），它还有一个绰号——DC-DC转化器。本次文章我们将会为您解读开关电源的工作模式和原理、开关电源内部的元器件的介绍以及这些元器件的功能。 ●线性电源知多少目前主要包括两种电源类型：线性电源（linear）和开关电源（switching）。线性电源的工作原理是首先将127 V或者220 V市电通过变压器转为低压电，比如说12V，而且经过转换后的低压依然是AC交流电；然后再通过一系列的二极管进行矫正和整流，并将低压AC交流电转化为脉动电压（配图1和2中的“3”）；下一步需要对脉动电压进行滤波，通过电容完成，然后将经过滤波后的低压交流电转换成DC 直流电（配图1和2中的“4”）；此时得到的低压直流电依然

不够纯净，会有一定的波动（这种电压波动就是我们常说的纹波），所以还需要稳压二极管或者电压整流电路进行矫正。最后，我们就可以得到纯净的低压DC直流电输出了（配图1和2中的“5”）配图1：标准的线性电源设计图配图2：线性电源的波形尽管说线性电源非常适合为低功耗设备供电，比如说无绳电话、PlayStation/Wii/Xbox等游戏主机等等，但是对于高功耗设备而言，线性电源将会力不从心。对于线性电源而言，其内部电容以及变压器的大小和AC 市电的频率成反比：也即说如果输入市电的频率越低时，线性电源就需要越大的电容和变压器，反之亦然。由于当前一直采用的是60Hz（有些国家是50Hz）频率的AC市电，这是一个相对较低的频率，所以其变压器以及电容的个头往往都相对比较大。此外，AC市电的浪涌越大，线性电源的变压器的个头就越大。由此可见，对于个人PC领域而言，制造一台线性电源将会是一件疯狂的举动，因为它的体积将会非常大、重量也

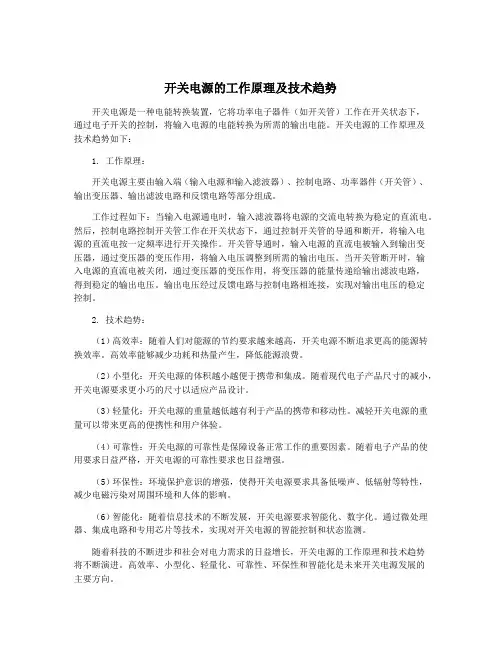

开关电源工作原理

开关电源开关电源的工作原理 (以LQ-1600K3电源为例) +5V +35V cpu 20 AC 输入 sw 1. 滤波电路交流输入经滤波电路整形进入全桥整流。滤波电路减小了外部噪声和打印机内部所产生的噪声。滤波器中使用的线圈和电容的作用是抑制交流电中的毛刺脉冲，使噪声干扰降低到最小从而得到一个较平滑的正弦波。C3、C4电容接于地是为了防止电源中窜入高脉冲损坏电路。经全桥整流和电容滤波形成300多伏的准直流电压。开关电路开关电路使用环形阻塞转换器式交流输入开关电源电路。具有元件少，变压器小的特点，场效应管Q1既是开关管又是振荡管，振荡周期由电阻R11和C13的充放电时间常数所决定。电路的工作过程是导通饱和→截止→导通饱和，周而复始地进行下去。其工作过程如下： a. 导通饱和阶段全波整流整形电路整形电路 +5V调整电路 +5V稳压控制电路 +5V过压保护电路光电耦器 +35V过载检测电路 +35V稳压控制电路 +35V过压保护电路 +5V过压保护电路 +35V过流保护电路开关电路滤波电路光电耦合器

电源接通，交流220V经过滤波、整流、平滑输出直流电压300V，由启动电阻R10、R31接至振荡管Q1的栅极上，产生栅压Vgs，在Q1的漏极上产生漏极电流Id，从小到大。在变压器T1上线圈T15—12内产生一个力图阻止Id增大的自感电动势，极性为上正下负，同时在T10—9中感应出一个感应电动势其极性也为上正下负，由于C13两端电压不能突变，因此T10—9线圈中产生的感应电势不能立即充电，通过R11、C13加至Q1的栅极，使栅极电位提高，Q1漏极电流更加增大，又通过T10—9使Q1栅极电位更加提高，从而使漏极电流增大更快，这种连锁的正反馈使Q1进入饱和状态。 b. 从饱和到截止阶段由于Q1导通饱和后，T10—9感应电动势通过R11、R19向C13充电，充电方向从T10—9的10端经R11、C13、R19，于是C13被充电，电压为右正左负，随着充电的进行，C13右端电位逐渐升高，左端电位随着降低，经过一段时间，当C13左端电位低到一定数值时，Q1的栅压开始减小，漏极电流Id也随之减小，由于线圈有抵制电流变化的特性，T15—12线圈中就产生一个力图阻止漏极电流减小的自感电动势，它的极性和刚才的相反，是上负下正，并且在线圈T10—9中感应出一个上负下正的感应电动势，它的负端通过R11、C13加到Q1的栅极，使栅极电压更负，从而使漏极电流Id更小，这种正反馈的作用，使Q1很快脱离饱和转入截止状态，即所谓截止阶段。 Q1关断时,产生一个浪涌电流经线圈T15—12使线圈T15—12中产生一个上正下负的感应电动势，并且在线圈T11—9中也感应出一个上正下负的感应电动势，然而Q3的发射极电压超过了基极电压，而Q3的基极电压是由IC1（TL431）稳压的，所以Q3导通，便使Q2也导通，并且短路Q1的栅极，维持接地，保持Q1可靠的截止，直至浪涌电压经地线耗尽为止。 c. 从截止到导通饱和阶段 Q1截止后，C13停止充电，并通过R11→T10—9→D2→C13放电，C13两端电位发生了变化，C13右边电位降低，左边电位相对提高，于是通过C13左边连接到Q1栅极的电位也随之提高，当栅极的电位升高到一定数值时，就重新产生漏极电流，如上述由于正反馈的作用使Q1很快从截止状态进入导通饱和阶段。所以振荡电路从导通饱和——截止——导通饱和周而复始地循环 +35V整形电路包括T3—5、T4—6、D51、C51、C52等。 4. +35V稳压控制电路正常工作状态下，稳压控制电路使输出电压稳定在35±6%之间。如果因某种原因引起输出电压高于35V＋6%，而稳压二级管ZD51、ZD81~ZD85两端电压保持不变；或因稳压二级管ZD51、ZD81~ZD85两端电压低于时，流经DZ51-DZ85-D81-R57的电流会增大，使得PC1的1—2腿上的电流加大并使7-8腿导通，以至于使Q3发射极电位提高导至Q3、Q2导通，使Q1截止；相反若输出低于35V-6％时，PC1、Q2截止，Q1处于正常导通状态，输出继续增大，直到恢复35V±6%。

识破变压器开关电源致命原理
