ug图层设置教程
UG,NX6.0工程图配置设置
UG6.0工程图国标设置打开UG6.0软件，然后选择file→utilties→customer defaults 1、在gateway下的visualization中将monochrome drawing display 和show widths勾上2、然后打开gateway下的plotting，在color中将black on white 勾上。
3、在widths选项卡中进行如下设置（根据公司不同的需要可以设置不同的值）：4、在drafting→general→standard中点击customize standard设置正交投影角为第一象限。
A4 图纸我们一般采用纵向，在图纸面大小这里应改成A4＝297×210，其它不变。
5、打开annotation→dimensions进行如下设置6、然后打开chamfer dimension进行设置7、在narrow dimensions中进行如下设置8、在line/arrow中进行如下设置9、在lettering中进行如下设置，对称公差字体大小按3.175,上下限公差字体大小按2.0（在作工程图时单独设置）：10、在units中进行如下设置11、在radial中进行如下设置12、在section line中的arrow中进行如下设置13、在tayle中设置Labels and letters设置14、在view label中的other中设置17、在annotation editor 中进行如下设置18、Centerline中的选项卡分别进行如下设置19、GD＆T General中的标准没有国标方式，我们一般就选择ISO 标准了到这里，我们的customize standard就设置好了，点击save as，取个名称保存起来。
20、在drafting中的surface finish symbols中设置到这里，我们的GB的工程图设置基本就定义好了，当然设置中的数值根据每个公司不同的需要而另外更改，本文档提供此更改方法已教会大家使用UG设置。
ug制图模板设置
ug制图模板设置UG制图模板设置。
UG制图模板是在使用UG软件进行制图时，为了提高效率和规范化，可以设置一些常用的模板，方便工程师在进行制图时快速调用，避免重复的工作和提高工作效率。
下面将介绍如何在UG软件中进行制图模板设置。
首先，打开UG软件，在开始进行制图之前，我们需要先设置一些基本的参数和属性，以确保制图的准确性和规范化。
在UG软件中，可以通过“文件”-“新建”来创建一个新的制图文件，然后在弹出的对话框中选择相应的模板文件，比如ISO、ANSI等标准模板，或者自定义的模板文件。
选择好模板文件后，点击“确定”即可创建一个新的制图文件。
接下来，我们需要设置图纸的尺寸和比例。
在UG软件中，可以通过“文件”-“属性”来设置图纸的尺寸和比例，比如A4、A3等常用的图纸尺寸，以及1:1、1:2等比例。
在设置好图纸的尺寸和比例后，可以点击“确定”来保存设置。
然后，我们需要设置图层和线型。
在UG软件中，可以通过“视图”-“层管理器”来管理图层，可以新建、删除、重命名、设置属性等操作。
在制图时，可以根据需要将不同的对象放在不同的图层上，以便于管理和控制。
同时，还可以通过“工具”-“选项”-“线型”来设置线型，选择不同的线型和线宽，以满足不同的制图要求。
此外，还可以设置文字样式和尺寸。
在UG软件中，可以通过“工具”-“选项”-“文本”来设置文字样式和尺寸，可以选择不同的字体、字号、颜色等属性，以满足不同的制图要求。
在制图时，可以根据需要添加文字说明、标注等内容，以便于理解和使用。
最后，需要保存和应用模板设置。
在完成以上设置后，可以将当前的制图文件保存为模板文件，以便于下次使用。
可以通过“文件”-“另存为”来保存当前的制图文件为模板文件，然后在下次制图时可以直接调用该模板文件，省去重复设置的步骤，提高工作效率。
总之，UG制图模板设置是在使用UG软件进行制图时的重要步骤，通过设置模板可以提高工作效率和规范化，避免重复的工作和提高工作质量。
ug工程图设置大全 PPT
大家有疑问的，可以询问和交流
可以互相讨论下，但要小声点
大家有疑问的，可以询问和交流
可以互相讨论下，但要小声点
轴零件图
1、打开zhou.prt，进入制图模块，进行 相关设置 2、插入A3图纸
3、创建右视的基本视图和正交投影视图
4、创建两个全剖视图 5、隐藏标签并移动视图位置，修改两剖视图样式使其变成断面图
6、视图关联编辑下图使其保留两个键槽局部视图
7、展开成员视图绘制两条封闭的样条曲线 8、利用样条曲线作两处局部剖
9、取5倍的局部放大图 10、展开成员视图绘制样条和直线，并修改显示
11、视图边界修剪局部视图 12、为各视图添加中心线
13、视图关联编辑两处波浪线和螺纹牙顶线显示 14、编辑剖面线显示
20、制作图框和标题栏
（1）建立新的A3.prt，绘制如下草图， 文件/选项/保存选项存为图样 （2）移动UCS到（-5，5）并保存文件 （3）重复上述步骤，创建title.prt
15、展开成员视图绘制两处局部放大部位，完成轴零件及注释
18、添加形位公差
19、添加表面粗糙度
在UG NX4.0安装目录下的“UGII”子目录下打开“ugii_Env.dat”文件，将环境 变量“UGII_SURFACE_FINISH=OFF”修改为“UGII_SURFACE_FINISH=ON”， 保存并关闭文件，重启UG，插入/符号/表面粗糙度
UG4.0工程图设置
UG 工程图设置1、打开UG 软件，新建一个UG 文件，选择任意文件名，单位为毫米；2、进入到建模模块，选择【文件file】→【实用工具Utilities】→【用户默认设置Customer Defaults】；3、在【基本环境Gateway】→【工作平面Work Plane】→【格栅（图纸）Grid(drawing)】设置，图纸页上显示栅格和捕捉格栅点前面都不要勾上。
4、在【基本环境Gateway】→【绘图Ploting】→【颜色colors】设置为白纸黑字，【宽度widths】设置见下图，使用【定制的3 个宽度custom 3 widths】，定制的3 个宽度根据实际所需进行设置；5、在【制图drafting】→【一般general】→【图纸drawing】设置正交投影为第一象限；6、在【制图drafting】→【一般general】→【视图view】设置不显示边界；7、在【制图drafting】→【注释annotation】→【尺寸dimension】按下图设置，尺寸小数等根据实际需求设置；8、在【制图drafting】→【注释annotation】→【倒角尺寸chamfer dimension】按下图设置，间隙因子设置为0.09、在【制图drafting】→【注释annotation】→【窄尺寸narrow dimension】按下图设置：10、在【制图drafting】→【注释annotation】→【直线箭头line/arrow】按下图设置：11、在【制图drafting】→【注释annotation】→【文字lettering】按下图设置，对称公差字体大小按3.175,上下限公差字体大小按2.0（在作工程图单独设置）：注1：blockfont 字体的点、分号，逗号都不是很理想，点都是空心的，很不好看。
但UG 修改能力是很强的，那些空心的点都可以改成实心的，具体的改法请参考我做的一个视频文件《编辑UG 中的字符》。

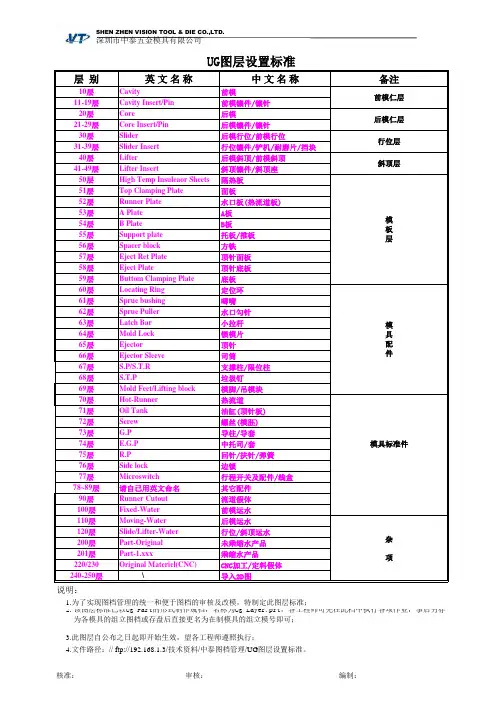

Ug图层设置标准
深圳市中泰五金模具有限公司
UG图层设置标准
层别
英文名称
中文名称
备注
10层 11-19层
20层 21-29层
30层 31-39层
40层 41-49层
50层 51层 52层 53层 54层 55层 56层 57层 58层 59层 60层 61层 62层 63层 64层 65层 66层 67层 68层 69层 70层 71层 72层 73层 74层 75层 76层 77层 78~89层 90层 100层 110层 120层 200层 201层
前模仁层 后模仁层
行位层 斜顶层
模 板 层
模 具 配 件
模具标准件
杂 项
说明：
1.为了实现图档管理的统一和便于图档的审核及改模，特制定此图层标准； 2.该图层标准已以Ug Part的形式制作成档，名称为Ug Layer.prt，各工程师可先在此档中执行各项作业，事后另存
为各模具的组立图档或存盘后直接更名为在制模具的组立模号即可；
\
前模 前模镶件/镶针 后模 后模镶件/镶针 后模行位/前模行位 行位镶件/铲机/耐磨片/挡块 后模斜顶/前模斜顶 斜顶镶件/斜顶座 隔热板 面板 水口板(热流道板) A板 B板 托板/推板 方铁 顶针面板 顶针底板 底板 定位环 唧嘴 水口勾针 小拉杆 锁模片 顶针 司筒 支撑柱/限位柱 垃圾钉 模脚/吊模块 热流道 油缸(顶针板) 螺丝(模胚) 导柱/导套 中托司/套 回针/扶针/弹簧 边锁 行程开关及配件/线盒 其它配件 流道假体 前模运水 后模运水 行位/斜顶运水 未乘缩水产品 乘缩水产品 CNC加工/定料假体 导入2D图
UG图层设置
图层设置1建立新类目的步骤（1）选择菜单“格式”→“图层类别”命令，系统弹出“图层类别”对话框。
（2）在“图层类别”对话框中的“类别”文本框输入新类别的名称。
（3）单击“创建/编辑”按钮，系统弹出“图层类别“对话框（4）在“图层”列表中选择需要的图层，单击“添加”按钮，再单击“确定”按钮即完成新的类目建立。
2编辑类目“图层设置”对话框的选项如下（1）“工作”文本框：在其中输入某图层类别的名称，系统会选择属于该类别的所有图层，并自动改变其状态（2）“范围或类别”文本框：在其中输入图层的名称，系统会选择属于该类别的所有图层，并自动改变其状态。
（3）“编辑类别”按钮：单击该按钮，弹出“图层类别”对话框，可以利用对话框对图层进行各种相关操作。
（4）“信息”按钮：单击该按钮，弹出“信息”对话框。
其中显示该部件文件中所有的图层及图层的相关信息，如图层编号、状态和图层类别等。
（5）“过滤器”文本框：在其中输入要供设置的图层名称，则系统在过滤器下方的的图名列表框内列出符合条件的图层名称。
（6）“可选”按钮：利用该按钮可以指定图层的属性设为可选状态，可选状态的图层允许用户选择其上的所有对象。
（7）“作为工作图层”按钮：单击该按钮，将指定图层设为工作图层。
（8）“不可见”按钮：单击该按钮，隐藏指定的图层，其上的所有对象不可见。
（9）“只可见”按钮：单击该按钮，显示指定的图层显示，其上的所有对象可见。
（10）“显示对象数量”复选框：选中该复选框，系统会在图层列中各图层号的右边显示它所包含的对象数量。
（11）“显示类别名”复选框：选中该复选框，系统会在图层列表框中显示图层所属的图层类名称。
（12）“全部适合后显示”复选框：选中该复选框，系统会将选中图层的所有对象充满整个显示区域。
3在视图中可见选择菜单“格式”→“视图中可见图层”命令。
在视图列表框中选择需要的视图，单击“确定”按钮，弹出“视图中的可见图层”对话框。
在“图层”列表框中选择图层，单击“可见”，是指定的图层可见。
ug图层设置教程
图层设置１建立新类目得步骤（1）选择菜单“格式”→“图层类别”命令,系统弹出“图层类别”对话框。
（2）在“图层类别”对话框中得“类别”文本框输入新类别得名称。
（3）单击“创建/编辑”按钮,系统弹出“图层类别“对话框（4）在“图层”列表中选择需要得图层,单击“添加”按钮,再单击“确定”按钮即完成新得类目建立。
２编辑类目“图层设置”对话框得选项如下(1)“工作”文本框:在其中输入某图层类别得名称,系统会选择属于该类别得所有图层,并自动改变其状态(２)“范围或类别”文本框:在其中输入图层得名称,系统会选择属于该类别得所有图层,并自动改变其状态。
(３)“编辑类别"按钮:单击该按钮,弹出“图层类别"对话框,可以利用对话框对图层进行各种相关操作。
(４)“信息"按钮:单击该按钮,弹出“信息”对话框。
其中显示该部件文件中所有得图层及图层得相关信息,如图层编号、状态与图层类别等。
(５)“过滤器”文本框:在其中输入要供设置得图层名称,则系统在过滤器下方得得图名列表框内列出符合条件得图层名称。
(6)“可选”按钮:利用该按钮可以指定图层得属性设为可选状态,可选状态得图层允许用户选择其上得所有对象。
(７)“作为工作图层”按钮:单击该按钮,将指定图层设为工作图层、(8)“不可见”按钮:单击该按钮,隐藏指定得图层,其上得所有对象不可见。
(9)“只可见”按钮:单击该按钮,显示指定得图层显示,其上得所有对象可见、(10)“显示对象数量”复选框:选中该复选框,系统会在图层列中各图层号得右边显示它所包含得对象数量。
(１１)“显示类别名”复选框:选中该复选框,系统会在图层列表框中显示图层所属得图层类名称。
(12)“全部适合后显示”复选框:选中该复选框,系统会将选中图层得所有对象充满整个显示区域。
３在视图中可见选择菜单“格式”→“视图中可见图层"命令。
在视图列表框中选择需要得视图,单击“确定”按钮,弹出“视图中得可见图层"对话框、在“图层”列表框中选择图层,单击“可见”,就是指定得图层可见。
ug图层设置教程
1 建立新类目的步骤（1） 选择菜单“格式”→“图层类别”命令，系统弹出“图层类别 ”对话框。
（2） 在“图层类别”对话框中的“类别”文本框输入新类别的名称。
（3） 单击“创建 /编辑”按钮，系统弹出 “图层类别 “对话框（4） 在“图层”列表中选择 需要的图层 ，单击“ 添加 ”按钮，再单击“确定”按钮即完成新的类目建立。
2 编辑类目 “图层设置”对话框的选项如下（1）“工作”文本框：在其中输入某图层类别的名称，系统会选择属于该类别的所有图层，并自动改变其状态（2）“范围或类别”文本框：在其中输入图层的名称，系统会选择属于该类别的所有图层，并自动改变其状态。
（3）“编辑类别”按钮：单击该按钮，弹出“图层类别”对话框，可以利用对话框对图层进行各种相关操作。
（4）“信息”按钮：单击该按钮，弹出“信息”对话框。
其中显示该部件文件中所有的图层及图层的相关信息，如图层编号、状态和图层类别等。
（5）“过滤器” 文本框：在其中输入要供设置的图层名称，则系统在过滤器下方的的图名列表框内列出符合条件的图层名称。
（6）“可选”按钮：利用该按钮可以指定图层的属性设为可选状态， 可选状态的图层允许用户选择其上的所有对象。
（7） “作为工作图层”按钮：单击该按钮，将指定图层设为工作图层。
（8） “不可见”按钮：单击该按钮，隐藏指定的图层，其上的所有对象不可见。
（9） “只可见”按钮：单击该按钮，显示指定的图层显示，其上的所有对象可见。
（10）“显示对象数量”复选框：选中该复选框，系统会在图层列中各图层号的右边显示它所包含的对象数量。
（1）“显示类别名”复选框：选中该复选框，系统会在图层列表框中显示图层所属的图层类名称。
（12）“全部适合后显示”复选框：选中该复选框，系统会将选中图层的所有对象充满整个显示区域。
3 在视图中可见选择菜单“格式”→“视图中可见图层”命令。
在视图列表框中选择需要的视图，单击“确 定”按钮，弹出“视图中的可见图层”对话框。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图层设置
1建立新类目的步骤
（1）选择菜单“格式”→“图层类别”命令，系统弹出“图层类别”对话框。
（2）在“图层类别”对话框中的“类别”文本框输入新类别的名称。
（3）单击“创建/编辑”按钮，系统弹出“图层类别“对话框
（4）在“图层”列表中选择需要的图层，单击“添加”按钮，再单击“确定”按钮即完成新的类目建立。
2编辑类目
“图层设置”对话框的选项如下
（1）“工作”文本框：在其中输入某图层类别的名称，系统会选择属于该类别的所有图层，并自动改变其状态
（2）“范围或类别”文本框：在其中输入图层的名称，系统会选择属于该类别的所有图层，并自动改变其状态。
（3）“编辑类别”按钮：单击该按钮，弹出“图层类别”对话框，可以利用对话框对图层进行各种相关操作。
（4）“信息”按钮：单击该按钮，弹出“信息”对话框。
其中显示该部件文件中所有的图层及图层的相关信息，如图层编号、状态和图层类别等。
（5）“过滤器”文本框：在其中输入要供设置的图层名称，则系统在过滤器下方的的图名列表框内列出符合条件的图层名称。
（6）“可选”按钮：利用该按钮可以指定图层的属性设为可选状态，可选状态的图层允许用户选择其上的所有对象。
（7）“作为工作图层”按钮：单击该按钮，将指定图层设为工作图层。
（8）“不可见”按钮：单击该按钮，隐藏指定的图层，其上的所有对象不可见。
（9）“只可见”按钮：单击该按钮，显示指定的图层显示，其上的所有对象可见。
（10）“显示对象数量”复选框：选中该复选框，系统会在图层列中各图层号的右边显示它所包含的对象数量。
（11）“显示类别名”复选框：选中该复选框，系统会在图层列表框中显示图层所属的图层类名称。
（12）“全部适合后显示”复选框：选中该复选框，系统会将选中图层的所有对象充满整个显示区域。
3在视图中可见
选择菜单“格式”→“视图中可见图层”命令。
在视图列表框中选择需要的视图，单击“确定”按钮，弹出“视图中的可见图层”对话框。
在“图层”列表框中选择图层，单击“可见”，是指定的图层可见。
单击“不可见”按钮，使指定的图层不可见。
4移动至图层
选择“格式”→“移动至图层”命令，系统弹出“类选择”对话框。
选择对象，单击“确定”按钮，系统弹出“图层移动”对话框，输入要移动到的图层名或图层类名，或在图层列表中选中某图层，则系统会将所选的对象移动到指定的图层上去。
5复制至图层
选择“格式”→“复制至图层”命令，系统弹出“类选择”对话框，提示用户选择对象后，选择对象，单击“确定”按钮，系统弹出“图层复制”对话框，输入要移动到的图层名或图层类名，或在图层列表中选中某图层，则系统会将所选的对象复制到指定的图层上去。
