抗干扰磁环

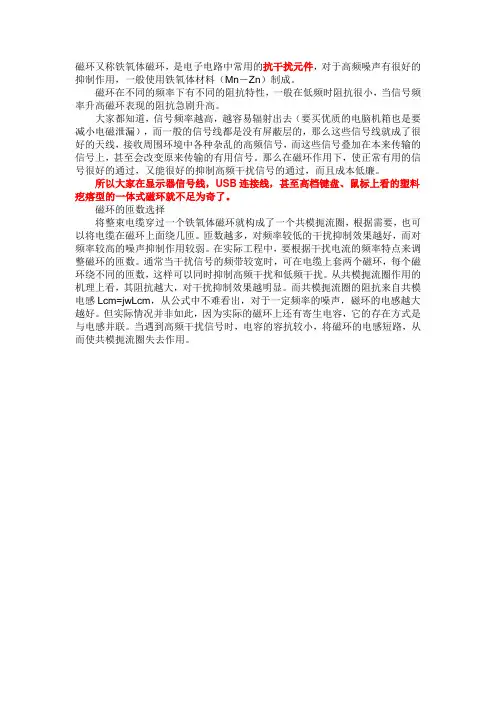

磁环原理
磁环又称铁氧体磁环，是电子电路中常用的抗干扰元件，对于高频噪声有很好的抑制作用，一般使用铁氧体材料（Mn－Zn）制成。
磁环在不同的频率下有不同的阻抗特性，一般在低频时阻抗很小，当信号频率升高磁环表现的阻抗急剧升高。
大家都知道，信号频率越高，越容易辐射出去（要买优质的电脑机箱也是要减小电磁泄漏），而一般的信号线都是没有屏蔽层的，那么这些信号线就成了很好的天线，接收周围环境中各种杂乱的高频信号，而这些信号叠加在本来传输的信号上，甚至会改变原来传输的有用信号。
那么在磁环作用下，使正常有用的信号很好的通过，又能很好的抑制高频干扰信号的通过，而且成本低廉。
所以大家在显示器信号线，USB连接线，甚至高档键盘、鼠标上看的塑料疙瘩型的一体式磁环就不足为奇了。
磁环的匝数选择
将整束电缆穿过一个铁氧体磁环就构成了一个共模扼流圈，根据需要，也可以将电缆在磁环上面绕几匝。
匝数越多，对频率较低的干扰抑制效果越好，而对频率较高的噪声抑制作用较弱。
在实际工程中，要根据干扰电流的频率特点来调整磁环的匝数。
通常当干扰信号的频带较宽时，可在电缆上套两个磁环，每个磁环绕不同的匝数，这样可以同时抑制高频干扰和低频干扰。
从共模扼流圈作用的机理上看，其阻抗越大，对干扰抑制效果越明显。
而共模扼流圈的阻抗来自共模电感Lcm=jwLcm，从公式中不难看出，对于一定频率的噪声，磁环的电感越大越好。
但实际情况并非如此，因为实际的磁环上还有寄生电容，它的存在方式是与电感并联。
当遇到高频干扰信号时，电容的容抗较小，将磁环的电感短路，从而使共模扼流圈失去作用。
EMI抗干扰磁环在变频器上的应用
EMI抗干扰磁环在变频器上的应用变频器干扰问题的处理方法及技巧工业控制系统中，加EMI抗干扰磁环去除干扰问题变得越来越引起人们的重视，特别是变频器对其它设备的干扰问题，我们如何去减少这些干扰呢？下面我们要说说，变频器干扰问题最有效的处理方变频器干扰问题最有效的处理方法及技巧，加EMI抗干扰磁环去抗干扰问题的处理方法如下：1、加EMI抗干扰磁环的原理与作用数码设备传输线带有一根圆柱形的东西。
这个是什么呢？是磁环，抗干扰磁环，或者说吸收磁环、铁氧体磁环。
为什么要设置抗干扰磁环？电脑机箱内的主板、CPU、电源、及IDE数据线都工作于很高的频率状态下，所以导致机箱里存在着大量的空间杂散电磁干扰信号，而信号强度也是机箱外的数倍至数十倍！没有磁环的USB线在这个空间内没有采取屏蔽措施，那么这些USB线就成了很好的天线，接收周围环境中各种杂乱的高频信号，而这些信号叠加在本来传输的信号上，甚至会改变原来传输的有用信号，容易出现问题。
为了提高传输速率及稳定性，也为了减小传输线在传送数据时对其他设备，如声卡的干扰，设计了静电屏蔽层。
这个屏蔽层是由一个较薄的金属箔片或者是多股细铜丝编织成网状做成，应用的是静电场的表面效应原理。
也就是将数据传送线的外表面包上一层金属膜，并将这个屏蔽层与机箱进行接地，就可以很好地将数据线与空间干扰信号隔离！吸收磁环，又称EMI抗干扰磁环，常用于可拆卸的分离时磁环，它是电子电路中常用的抗干扰元件，对于高频噪声有很好的抑制作用，一般使用铁氧体材料(Mn-Zn)制成。
磁环在不同的频率下有不同的阻抗特性，一般在低频时阻抗很小，当信号频率升高磁环表现的阻抗急剧升高。
使正常有用的信号很好的通过，又能很好的抑制高频干扰信号的通过，而且成本低廉。
铁氧体抗干扰磁心特性铁氧体抗干扰磁心是近几年发展起来的新型的价廉物美的干扰抑制器件，其作用相当于低通滤波器，较好地解决了电源线，信号线和连接器的高频干扰抑制问题，而且具有使用简单，方便，有效，占用空间不大等一系列优点，用铁氧体抗干扰磁心来抑制电磁干扰EMI抗干扰磁环是经济简便而有效的方法，已广泛应用于计算机等各种军用或民用电子设备。
抗干扰磁环的原理与作用
抗干扰磁环的原理与作用抗干扰磁环的原理是利用磁性材料对电磁场的吸收和反射作用。
一般情况下，抗干扰磁环由具有高磁导率和高磁饱和性能的铁磁材料制成，如镍铁合金等。
它们能够吸收附近的干扰电磁场，并改变其磁场分布，减弱或屏蔽干扰电磁场对电子仪器的影响。
1.减小电磁干扰：抗干扰磁环能够将附近的干扰电磁场高效地吸收，避免其影响电子仪器的正常运行。
它们通过改变磁场的分布，减弱干扰电磁场对仪器的干扰。
2.屏蔽电磁辐射：抗干扰磁环通过吸收和反射作用，能够将电子仪器中产生的干扰电磁辐射限制在较小的范围内。
这样可以防止电子仪器对周围设备或人员产生不必要的干扰。
3.保护电子元器件：抗干扰磁环能够防止周围的干扰电磁场对电子元器件产生潜在的损坏。
它们通过吸收和反射电磁场，减少电流的涌入，保护电子元器件不受干扰。
4.提高仪器的性能：通过减小电磁干扰和辐射，抗干扰磁环可以提高电子仪器的信号质量和准确性。
它们能够提供一个相对稳定的环境，减少外界因素对仪器性能的干扰，从而提高仪器的工作效率和可靠性。
1.根据电子仪器的需要选择适当的抗干扰磁环。
根据不同的应用场景和工作环境，可以选择不同类型和材质的磁环。
2.将抗干扰磁环安装在电子仪器周围或内部。
尽量将磁环靠近可能产生或受到干扰的元器件或电路。
3.根据需要，可以使用多个抗干扰磁环来进一步提高屏蔽性能。
根据具体情况，可以选择堆叠、串联或并联多个磁环。
4.在安装抗干扰磁环后，需要对电子仪器进行测试和调整，以确保其正常运行。
可以通过测量仪器的性能指标和操作界面的显示来评估磁环的效果。
总之，抗干扰磁环是一种有效的减弱或屏蔽干扰电磁场干扰的装置。
通过吸收和反射电磁场，它们能够减小电磁干扰、屏蔽电磁辐射、保护电子元器件、提高仪器性能。
在电子仪器的设计和使用中，合理选择和使用抗干扰磁环可以有效提高系统的可靠性和稳定性。
磁环如何选择？EMC抗干扰相关名词解释
磁环如何选择？EMC抗干扰相关名词解释磁环如何选择，磁环怎么选型我一般都会先了解下客户磁环用途，使用频率等等。
这里我简单分析下，如：碰到干扰时，一般使用非晶磁环，锰锌磁环或者镍锌磁环，当然这3种磁环使用的频率段各不相同。
高频干扰时则选择镍锌磁环，多大的线用多大的磁环，内孔一定要注意，线粗和磁环内孔一定要刚好，太大穿不进去，太小会漏磁，还有注塑模具要比磁环尺寸稍为要大些，但不要差距太大，这样在注塑时不容易把模具损坏。
还有就是性能不强时，线径又那么大，那么外径和内孔不变，但长度要选长一点的磁环。
一般选型磁环优先选择外径要大，内孔要小，长度要长，这样的磁环尺寸截面积越大效果越好。
磁环如何选择？下面我再介绍下夹扣式磁环又是如何选型，夹扣式磁环相对来说，比其它磁环型号要好很多，用起来方便，快捷，它是由两片式磁芯和塑胶壳组装而成，又被称为组装式磁环。
选用此类型号，它可以直接扣在干扰线上，无须注塑，在内径大的情况下，可以反复多绕1~2圈，绕的越多，阻抗效果越好。
目前我司这类规格已有适合1MM到19MM 线缆夹扣式磁环供客户选择。
1．1电磁环境electromagneTIc environment存在于给定场所的所有电磁现象的总和。
1．2电磁噪声electromagneTIc noise一种明显不传送信息的时变电磁现象，它可能与有用信号叠加或组合。
1．3无用信号unwanted signal，undesired signal可能损害有用信号接收的信号。
1．4干扰信号interfering signal损害有用信号接收的信号。
1．5电磁骚扰electromagneTIc disturbance任何可能引起装置、设备或系统性能降低或者对有生命或无生命物质产生损害作用的电磁。
抗干扰磁环的作用原理
抗干扰磁环，也常被称为磁珠或铁氧体磁环，是一种常见的用于抑制电缆上高频噪声的元件。
其工作原理主要基于电磁学中的几个基本原理。
下面我将逐步解析抗干扰磁环的作用原理：1. 电磁感应原理根据法拉第电磁感应定律，当导线周围的磁场发生变化时，会在导线中产生感应电流。
相反，通过导线的交变电流同样能在其周围产生变化的磁场。
抗干扰磁环通过提供一种特殊的磁介质材料（如铁氧体），可以有效地增强这种周围的磁场效应。
2. 磁阻和阻抗的概念•磁阻：磁环提供的材料对磁场线的通过具有一定的阻碍作用，这就是磁阻。
不同材料的磁阻不同，铁氧体材料设计用来提高经过其的磁场线的磁阻。
•阻抗：在交流电路中，导体对电流的阻碍作用称为阻抗。
阻抗不仅仅包括电阻，还包括因电磁感应产生的电抗成分（包括感抗和容抗）。
磁环通过提高磁阻，间接增加了导线的电感，从而增加了高频信号的阻抗。
3. 高频信号的衰减由于高频信号更容易通过电磁场的形式辐射和耦合，因此它们在传输过程中更容易受到干扰。
当这些高频信号通过装有抗干扰磁环的导线时，由于磁环提高了导线的阻抗，特别是对高频部分，这导致高频信号遭受更大的损耗（衰减）。
因此，磁环有效减少了高频干扰信号的强度。
4. 差分模式与共模干扰•差分模式干扰：指的是沿着信号线正向和反向同时传播的干扰，通常由信号本身的不完美引起。
•共模干扰：指的是从信号线到地线之间的干扰，往往来源于外部电磁场的耦合。
抗干扰磁环主要针对共模干扰有效，因为它们能够提高通过导线的共模信号的阻抗，从而减少干扰。
总结抗干扰磁环利用铁氧体材料的特性，通过提高信号线路中的磁阻和阻抗，特别是对高频信号，从而达到衰减高频干扰信号的效果，保证信号传输的稳定性和可靠性。
这种方法在电子设备、通讯线路等多种应用中非常普遍，有效地减少了高频电磁干扰的影响。
磁环抑制电磁干扰的三要素
磁环抑制电磁干扰的三要素是什么？磁环抑制电磁干扰的三要素：形成电磁干扰的三要素是骚扰源、传播途径和受扰设备，因而，抑制电磁干扰也应该从这三方面入手，采取适当措施，首先应该抑制骚扰源，直接消除干扰原因；其次是消除骚扰源和受扰设备之间的耦合和辐射，切断电磁干扰的传播途径；第三是提高受扰设备的抗扰能力，减低其对噪声的敏感度，目前抑制干扰的几种措施基本上都是用切断电磁骚扰源和受扰设备之间的耦合通道。
（1）磁环采用屏蔽技术可以有效地抑制开关电源的电磁辐射干扰，即用电导率良好的材料对电场进行屏蔽，用磁导率高的材料对磁场进行屏蔽，屏蔽有两个目的，一是限制内部辐射的电磁能量泄漏出，二是防止外来的辐射干扰进入该内部区域，其原理是利用屏蔽体对电磁能量的反射、吸收和引导作用。
（2）接地就是在两点间建立传导通路，以便将电子设备或元器件连接到某些叫作“地”的参考点上，接地是开关电源设备抑制电磁干扰的重要方法，电源某些部分与大地相连可以起到抑制干扰的作用，在电路系统设计中应遵循“一点接地”的原则，如果形成多点接地，会出现闭合的接地环路，当磁力线穿过该环路时将产生磁感应噪声。
（3）滤波是抑制传导干扰的有效方法，磁环在设备或系统的电磁兼容设计中具有极其重要的作用，EMI滤波器作为抑制电源线传导干扰的重要单元，可以抑制来自电网的干扰对电源本身的侵害，也可以抑制由开关电源产生并向电网反馈的干扰。
磁环的主要使用方法有几点？磁环专用于电源线、信号线等多股线缆上的EMI干扰抑制，包括电源线上的噪声和尖峰干扰，同时具有吸EMI吸收磁环收静电脉冲能力，使电子设备达到电磁兼容（EMI/EMC 和静电放电的相应国际规范，使用时可将一根多芯电缆或一束多股线缆穿于其中。
多穿一次可加强其效果，通常用25MHz和100MHz频率点的阻抗值来衡量磁环磁珠的吸收特性。
镍锌抗干扰磁环的吸收干扰能力是用其阻抗特性来表征的低频段呈现非常低的感性阻抗值，磁环不影响数据线或信号线上有用信号的传输，高频段，约为10MHz左右开始，阻抗增大，其感抗成分保持很小，电阻性份量却迅速增加，将高频段EMI干扰能量以热能形式吸收耗散，通常用两个关键点频率25MHz和100MHz处电阻值来标定EMI吸收磁环/磁珠的吸收特性。
防干扰抗干扰磁环
此外，磁环还可以通过反射电磁波来 减少电磁波对电子设备的干扰，反射 的电磁波会远离电子设备，从而减少 干扰的可能性。
当电磁波穿过磁环时，磁环中的导磁 材料可以将电磁波能量转化为热能并 吸收掉，从而减少电磁波对电子设备 的干扰。
03
防干扰抗干扰磁环的应用 场景
电子设备
电脑
防干扰抗干扰磁环可以有 效降低电磁干扰对电脑的 影响，提高电脑的稳定性 和性能。
考虑屏蔽效能
选择屏蔽效能高的磁环，以更好地 抑制电磁干扰。
材质选择
根据使用环境和设备要求，选择合 适的材质，如铁氧体、导电塑料等。
安装指南与装方向正确，使其 能够有效地抑制电磁干扰。
紧固螺丝
在安装过程中，确保螺丝紧固， 以免磁环脱落或松动。
避免短路
在安装过程中，避免磁环与其他 导电物体接触，以免造成短路。
市场竞争格局变化
随着技术的进步和市场的扩大，防干扰抗干扰磁环行业的竞争格局将发生变化。新的企业和技术将不断涌现，推动行 业的技术进步和产品升级。
全球化趋势加强
随着全球化进程的加速，防干扰抗干扰磁环的市场将进一步拓展。国内企业将面临国际市场的竞争和合 作机遇，需要加强技术创新和品牌建设，提高国际竞争力。
01
当导线穿过磁环时，导线上产生 的电流会在磁环中产生反向磁场 ，这个反向磁场会抵消原磁场， 从而减小电磁辐射和传导干扰。
02
磁环的抗干扰效果取决于磁环的 导磁率和导线穿过磁环的匝数， 导磁率越高、匝数越多，抗干扰 效果越好。
磁环的防干扰原理
防干扰抗干扰磁环可以吸收和反射电 磁波，从而防止电磁波对电子设备造 成干扰。
电视
在电视信号接收过程中， 防干扰抗干扰磁环可以减 少外界电磁波的干扰，提 高画面清晰度和稳定性。
抗干扰磁环使用方法
抗干扰磁环使用方法
抗干扰磁环的使用方法
一、安装
1、准备物品：抗干扰磁环、工具（改锥、改刀、螺丝刀等）。
2、检查抗干扰磁环：检查抗干扰磁环的外观，有无变形口、裂痕、破损等情况，若有应尽快更换，不得用破损的磁环装设；抗干扰磁环两对相邻的钳位间距应保持一致，否则不能进行有效的抗干扰。
3、安装抗干扰磁环：抗干扰磁环应安装在电机的安装架或外壳的顶部，调整电机和磁环之间的水平间隙；在抗干扰磁环安装时，要注意一定要把抗干扰磁环的“主动磁极”（一般标记为N）安装在安装架或外壳的“主动磁极”（一般标记为S）上，将磁环安装完毕。
二、调试
1、检查电机是否正常运行：打开电机，观察电机的内部是否有异常的情况，如电磁线圈有无烧坏现象，绝缘面有无变质现象或者电枢有无损坏现象，如有应及时维修。
2、调试抗干扰磁环：把电机的负载和电机的速度恢复到正常的状态，重新调节抗干扰磁环的调节器，调节器盘上的叶片应该有一定的压力；找到抗干扰磁环有最小的失调现象时，调节器盘上即可紧固，完成抗干扰磁环的调试。
三、关闭
1、拆卸抗干扰磁环：仔细观察抗干扰磁环在电机上的位置，准备拆卸前，应调整调节器的夹紧器，使抗干扰磁环的叶片和调节器的
固定点，平行，此时电机的运转不会正常，这样才能拆卸抗干扰磁环；拆卸完后，调整调节器的夹紧器使叶片压紧，然后把抗干扰磁环放置好。
2、保养好抗干扰磁环：抗干扰磁环一般每半个月拆卸一次，检查内部有无变形、异物或潮湿的情况，及时清洁干净；当抗干扰磁环被潮湿时，要用干布将其擦干，不可以用机械的方法强行把抗干扰磁环彻底拆卸，最好将其再涂上一层防锈油，以延长其使用寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
抗干扰磁环
百科名片
抗干扰磁环
EMI吸收磁环/磁珠专用于电源线、信号线等多股线缆上的EMI干扰抑制，包括电源线上的噪声和尖峰干扰，它同时具有吸EMI吸收磁环收静电脉冲能力，使电子设备达到电磁兼容（EMI/EMC）和静电放电的相应国际标准，使用时可将一根多芯电缆或一束多股线缆穿于其中。
多穿一次可加强其效果。
通常用25MHz和100MHz频率点的阻抗值来衡量磁环磁珠的吸收特性。
目录
二、EMI定义
电磁波会与电子元件作用，产生干扰现象，称为EMI（Electromagnetic Interference）。
例如，TV荧光屏上常见的“雪花”便表示接受到的讯号被干扰。
三、EMC设计原则
EMC设计应是任何电子器件和系统综合设计的一部分。
它远比试图使产品达到EMC的其他方法更节约成本。
EMC的主要设计技术包括：电磁屏蔽方法、电路的滤波技术，以及包括应特别注意的接地元件搭接的接地设计。
3.1、良好的电气和机械设计原则的应用
首先，优秀的EMC设计的基础是良好的电气和机械设计原则的应用。
这其中包括可靠性考虑，比如在可接受的容限内设计规范的满足，好的组装方法以及各种正在开发的测试技术。
一般来说，驱动当今电子设备的装置要安装在PCB上。
这些装置由具有潜在干扰源以及对电磁能量敏感的元件和电路构成。
因此，PCB EMC设计是EMC设计中的下一个最重要的问题。
有源元件的位置、印制线的走线、阻抗的匹配、接地的设计以及电路的滤波均应在EMC设计时加以考虑。
一些PCB元件还需要进行屏蔽。
3.2、内部电缆的连接
再次，内部电缆一般用来连接PCB或其他内部子组件。
因此，包括走线方法和屏蔽的内部电缆EMC设计对于任何给定器件的整体EMC来说是十分重要的。
在PCB的EMC设计和内部电缆设计完成以后，应特别注意机壳的屏蔽设计和所有缝隙、穿孔和电缆通孔的处理方法。
3.3、电源及电缆滤波器
最后，还应着重考虑输入和输出电源和其他电缆滤波问题。
四、EMI防护设计
一般来讲，EMI防护是一个系统工程，从产品设计开发阶段即需要将EMI贯穿始终。
但是，由于各个方面的原因，高频线路很难达到在PCB设计阶段即解决EMI问题，大多都需要通过对机壳进行屏蔽处理来达到防EMI
效果。
五、EMI吸收磁环/磁珠/磁夹
EMI吸收磁环/磁珠的吸收干扰能力是用其阻抗特性来表征的。
在低频段呈现非常低的感性阻抗值，不影响数据线或信号线上有用信号的传输。
在高频段，约为10MHz左右开始，阻抗增大，其感抗成分保持很小，电阻性份量却迅速增加，将高频段EMI干扰能量以热能形式吸收耗散。
通常用两个关键点频率25MHz和100MHz处电阻值来标定EMI吸收磁环/磁珠的吸收特性。
EMI吸收磁环的使用方法
EMI吸收磁环 EMI吸收磁环常用于抑制电源线、信号线上的干扰，同时还具有吸收静电脉冲能力。
1、直接套在一根或一束电源、信号线上，为了增加干扰吸收能量，可反复多绕几圈；
2、带有安装夹的EMI磁环，适用于补偿式的抗干扰抑制；
3、可以方便的夹在电源线、信号线上；
4、灵活，可重复使用安装；
5、自带卡式固定，不影响设备的整体形象。
