组合模板工程

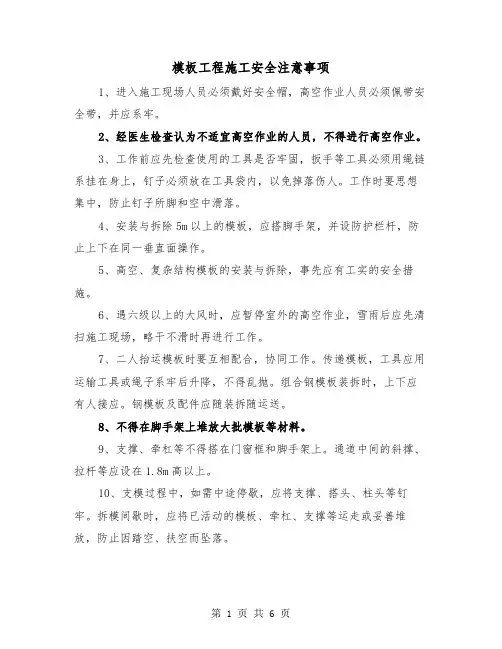

模板工程施工安全注意事项（三篇）
模板工程施工安全注意事项1、进入施工现场人员必须戴好安全帽，高空作业人员必须佩带安全带，并应系牢。
2、经医生检查认为不适宜高空作业的人员，不得进行高空作业。
3、工作前应先检查使用的工具是否牢固，扳手等工具必须用绳链系挂在身上，钉子必须放在工具袋内，以免掉落伤人。
工作时要思想集中，防止钉子所脚和空中滑落。
4、安装与拆除5m以上的模板，应搭脚手架，并设防护栏杆，防止上下在同一垂直面操作。
5、高空、复杂结构模板的安装与拆除，事先应有工实的安全措施。
6、遇六级以上的大风时，应暂停室外的高空作业，雪雨后应先清扫施工现场，略干不滑时再进行工作。
7、二人抬运模板时要互相配合，协同工作。
传递模板，工具应用运输工具或绳子系牢后升降，不得乱抛。
组合钢模板装拆时，上下应有人接应。
钢模板及配件应随装拆随运送。
8、不得在脚手架上堆放大批模板等材料。
9、支撑、牵杠等不得搭在门窗框和脚手架上。
通道中间的斜撑、拉杆等应设在1.8m高以上。
10、支模过程中，如需中途停歇，应将支撑、搭头、柱头等钉牢。
拆模间歇时，应将已活动的模板、牵杠、支撑等运走或妥善堆放，防止因踏空、扶空而坠落。
11、模板上有预留洞者，应在安装后将洞口盖好，混凝土板上的预留洞，应在模板拆除后即将洞口盖好。
12、拆除模板一般用长撬棒，人不许站在正在拆除的模板上，在拆除楼板模板时，要注意整块模板掉下，尤其是用定型模板做平台模板时，更要注意，拆模人员要站在门窗洞口外拉支撑，防止模板突然全部掉落伤人。
13、在组合钢模板上架设的电线和使用电动工具，应用36V低压电源或采取其他有效的安全措施。
14、装、拆模板时禁止使用24木材、钢模板作立人板。
15、高空作业要搭设脚手架或操作台，上、下要使用梯子，不许站立在墙上工作；不准站在大梁底模上行走。
操作人员严禁穿硬底鞋作业。
16、装拆模板时，作业人员要站立在安全地点进行操作，防止上下在同一垂直面工作；操作人员要主动避让吊物，增强自我保护和相互保护的安人意识。

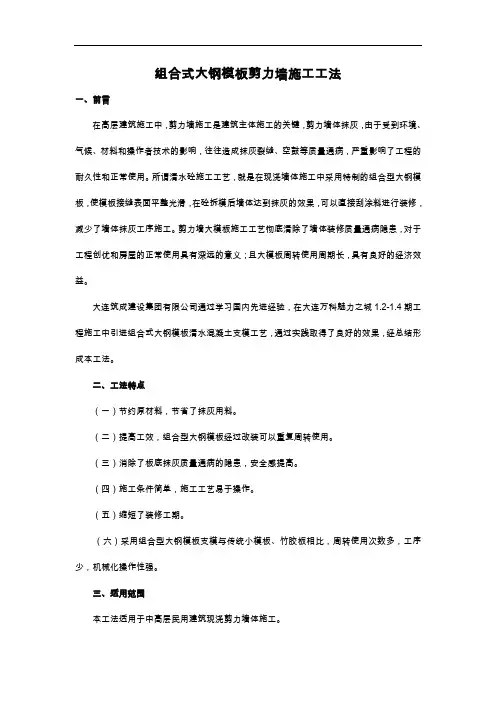

组合式大钢模板施工工法
组合式大钢模板剪力墙施工工法一、前言在高层建筑施工中，剪力墙施工是建筑主体施工的关键，剪力墙体抹灰，由于受到环境、气候、材料和操作者技术的影响，往往造成抹灰裂缝、空鼓等质量通病，严重影响了工程的耐久性和正常使用。
所谓清水砼施工工艺，就是在现浇墙体施工中采用特制的组合型大钢模板，使模板接缝表面平整光滑，在砼拆模后墙体达到抹灰的效果，可以直接刮涂料进行装修，减少了墙体抹灰工序施工。
剪力墙大模板施工工艺彻底清除了墙体装修质量通病隐患，对于工程创优和房屋的正常使用具有深远的意义；且大模板周转使用周期长，具有良好的经济效益。
大连筑成建设集团有限公司通过学习国内先进经验，在大连万科魅力之城1.2-1.4期工程施工中引进组合式大钢模板清水混凝土支模工艺，通过实践取得了良好的效果，经总结形成本工法。
二、工法特点（一）节约原材料，节省了抹灰用料。
（二）提高工效，组合型大钢模板经过改装可以重复周转使用。
（三）消除了板底抹灰质量通病的隐患，安全感提高。
（四）施工条件简单，施工工艺易于操作。
（五）缩短了装修工期。
（六）采用组合型大钢模板支模与传统小模板、竹胶板相比，周转使用次数多，工序少，机械化操作性强。
三、适用范围本工法适用于中高层民用建筑现浇剪力墙体施工。
四、工艺原理采用86系列全钢整体式大模板施工剪力墙，一面墙由1—2块大模板配置，大模板表面光滑，接缝平整，在砼拆模后墙体达到抹灰的效果，可以直接刮涂料进行细装修，减少了墙体抹灰工序。
五、施工工艺（一）施工工艺流程放模板边线和控制线——模板边线外侧粘贴海绵条——焊接剪力墙根部顶模钢筋（打板时预埋插筋，避免在主筋上焊接）——沿剪力墙边线切割3－5㎜深的剔凿边线，然后在线内将墙体面剔凿成均匀的麻面——大模板检查修整，均匀涂刷油性脱模剂——安内横墙模板——安内纵墙模板——安外墙内侧模——安外墙外侧模板——校正垂直用穿墙螺栓将墙两边模板锁紧——每块模板垂直度、平整度检查验收——外墙外模、楼梯间、电梯井模板与下层墙（老墙）吊线顺直——大模板根部抹水泥砂浆（防漏浆）——浇注砼——砼强度达1.2Mpa 后拆模。
定型组合模板标准施工工艺
定型组合模板标准施工工艺定型组合模板标准施工工艺一、技术准备1 技术准备（1）详细阅读工程图纸，根据工程结构形式、荷载大小、地基土类别、施工设备和材料供应等条件编制模板施工方案，确定模板类别、配置数量、流水段划分以及特殊部位的处理措施等。
（2）确保模板、支架及其辅助配件具有足够的承载能力、刚度和稳定性，能可靠地承受浇筑混凝土的重量、侧压力以及施工荷载。
必要时对模板及其支撑体系进行力学计算.2 材料要求(1）定型组合大钢模板定型组合大钢模板的主要部件有组合钢模板(面板、边框、横竖肋)、模板背楞、支撑架、浇筑混凝土工作平台、穿墙螺栓和柱箍等.1)定型组合大钢模板面板采用6mm热轧原平板．边框采用80mm 宽、6～8mm厚的扁钢或钢板，横竖肋采用6~8mm扁钢,模板总厚度为86mm。
2)模板背楞采用8号或10号槽钢,支撑架采用钢管或槽焊接而成，操作平台可采用钢管焊接并搭没木板构成,穿墙螺栓采用T16X6-20x6的螺栓，长度根据结构具体尺寸而定，柱箍采用双8号或10号槽钢。
3）模板面板的配板应根据具体情况确定，一般采用横向或竖向第1页共12页排列，也可以采用横、竖向混合排列.4）模板与模板之间采用M16的螺栓连接。
5)以定型组合大模板拼装而成的大模板必须安装2个吊钩．吊钩必须采用未经冷拉的I级热轧钢筋制作。
6）组装后的模板应配设支撑架和操作平台，以确保混凝土浇筑过程中模板体系的稳定性.（2）钢框胶合板模板钢框胶合板模板是以热轧异型型钢为边框，以胶合板(竹胶合板或木胶合板）为面板，并用沉头螺丝或拉铆钉连接面板与横竖肋的一种模板体系。
1）边框厚度为95mm，面板采用15mm的胶合板,面板与边框相接处缝隙涂密封胶。
2)模板之间用螺栓连接，同时配以专用的模板夹具,以加强模板间连接的紧密性。
3）采用双10号槽钢做水平背楞，以确保板面的平整度。
4）模板背面配专用支撑架和操作平台.（3)小钢模小钢模由面板和横竖肋组成，面板厚度为2.3mm或2。
组合铝合金模板建筑工程应用技术要求
组合铝合金模板系统建筑工程应用技术要求（试行）一、组合铝合金模板系统的基本要求（一）建筑工程施工采用组合铝合金模板系统时，产品应符合国家、行业或地方标准的有关要求。
在国家、行业或地方标准未颁布实施前，企业可以自行制定企业标准并执行，但企业标准必须经当地质量技术部门审查备案。
（二）组合铝合金模板型材规格尺寸和材料选用应满足以下要求：1、组合铝合金模板加工用型材的规格统一为边框高度为65ｍｍ，面板厚度≥４ｍｍ；型材的截面形状以满足力学性能要求、便于拆卸安装、经济实用为设计准则，鼓励创新，不做约束性规定。
2、组合铝合金模板加工用型材的材质采用6061-T6铝合金型材，型材化学成分、力学性能应符合GB/T 3190、GB/T 6892的规定；特殊造型、标准层发生变异位置可以采用铝单板,材质为3003。
3、组合铝合金模板系统的钢支撑、插销、锲片、螺栓、螺母、埋件、背楞、垫片、对拉螺杆采用Q235B钢材，材质应符合GB/T 700、GB/T 1591的规定；一般钢背楞的尺寸不小于40mm×60mm×3mm；埋件、钢支撑、钢背楞、子弹销表面宜采用热浸镀锌处理，镀锌层厚度不小于60μm。
4、脱模剂采用水性高效脱膜剂。
5、胶管、杯头为PVC材质，须与对拉螺杆配套使用。
胶管管径φ32mm×3.2mm，外径32mm，内径26mm，胶管长度允许误差±1mm。
杯头外径为45mm/24mm，内径22mm。
（三）为保障组合铝合金模板系统应用的工程质量，单件产成品的尺寸偏差和模板组装后的尺寸偏差应符合表1、表2的要求。
表1 单件产成品检验要求表２模板组装尺寸偏差检验要求单位：mm（四）铝合金模板力学试验，采用宽度为400mm的铝合金模板进行。
力学试验可采用均布荷载或集中荷载进行，当模板支点间距为900mm，均布荷载为30kN/m2时(相当于集中荷载P=10N/mm)最大挠度不应超过 1.5mm；均布荷载为45kN/m2时(相当于集中荷载P=15N/mm)，应不发生局部破坏或折曲，卸荷后残余变形不超过0.2mm，保荷时间应大于2h，所有焊点无裂纹或撕裂。

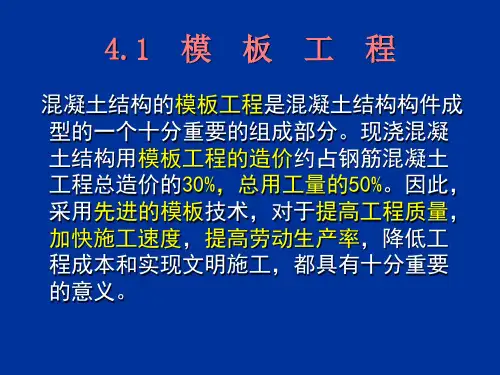

4.1_模板工程
4.5.3 模板工程计算要点
1）计算简图 模板计算简图取为简支梁或连续梁 面板取单元宽度进行计算、内楞和外楞、小楞和大楞
或桁架（除对拉螺栓及竖向支撑外）均可视为梁，支承跨 度等于或多于两跨的可以视为连续梁。 2）设计荷载取值
当按承载力极限状态计算模板及支撑承载力或稳定性 时取荷载的设计值；当按正常使用极限状态验算受弯部件 的变形时，取荷载的标准值。
二 模板的种类：
按材料分： 木模、钢模、钢木模、木竹胶合板、铝合金、塑料、玻
璃钢… 按安装方式分： 拼装式——木模、小钢模、胶合板模板…； 整体式——大模、飞模、隧道模…； 移动式——筒壳模、滑模、爬升模…； 永久式——预应力、非预应力混凝土薄板，压延钢板。
4.2.2 模板的构造与要求
木模板板条的宽度不宜大于200mm， 以免受潮翘曲。拼 条的间距取决于板条面受荷大小以及板条厚度，一般为 400～500mm。
（2）组合钢模板 定型组合钢模板重复使用率高，周转使用
次数可达100次以上，但一次投资费用大。 a.组合钢模板由平面模板、阴角模板、阳
角模板、连接角模及连接配件组成。
按下列二式计算，并取二式中的较小值
46
7）倾倒混凝土时产生的荷载标准值 倾倒混凝土时对垂直模板，即厚度大于100mm的墙及边长大于 300mm的柱等，产生的水平荷载标准值可参考表3－2取值（作用 范围在有效压头高度之内）。 8）风荷载标准值 风荷载标准值按《建筑结构荷载规范》（GB50009—2001）的规 定采用，其中基本风压除按不同地形调整外，可乘以0.8的临时 结构调整系数，即风荷载的标准值wk为：
≤2
≥50
板
＞2，≤8
≥75
＞8

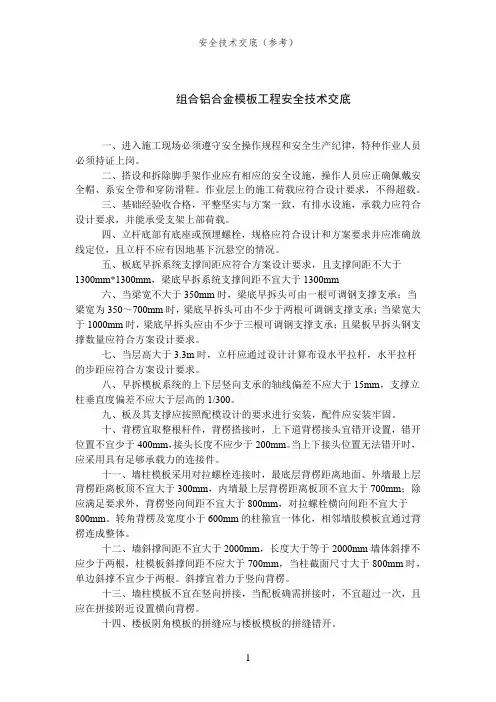

组合铝合金模板工程-拆除模板支架工程安全技术交底(模板工程)
组合铝合金模板工程安全技术交底一、进入施工现场必须遵守安全操作规程和安全生产纪律，特种作业人员必须持证上岗。
二、搭设和拆除脚手架作业应有相应的安全设施，操作人员应正确佩戴安全帽、系安全带和穿防滑鞋。
作业层上的施工荷载应符合设计要求，不得超载。
三、基础经验收合格，平整坚实与方案一致，有排水设施，承载力应符合设计要求，并能承受支架上部荷载。
四、立杆底部有底座或预埋螺栓，规格应符合设计和方案要求并应准确放线定位，且立杆不应有因地基下沉悬空的情况。
五、板底早拆系统支撑间距应符合方案设计要求，且支撑间距不大于1300mm*1300mm，梁底早拆系统支撑间距不宜大于1300mm六、当梁宽不大于350mm时，梁底早拆头可由一根可调钢支撑支承；当梁宽为350～700mm时，梁底早拆头可由不少于两根可调钢支撑支承；当梁宽大于1000mm时，梁底早拆头应由不少于三根可调钢支撑支承；且梁板早拆头钢支撑数量应符合方案设计要求。
七、当层高大于3.3m时，立杆应通过设计计算布设水平拉杆，水平拉杆的步距应符合方案设计要求。
八、早拆模板系统的上下层竖向支承的轴线偏差不应大于15mm，支撑立柱垂直度偏差不应大于层高的1/300。
九、板及其支撑应按照配模设计的要求进行安装，配件应安装牢固。
十、背楞宜取整根杆件，背楞搭接时，上下道背楞接头宜错开设置，错开位置不宜少于400mm，接头长度不应少于200mm。
当上下接头位置无法错开时，应采用具有足够承载力的连接件。
十一、墙柱模板采用对拉螺栓连接时，最底层背楞距离地面、外墙最上层背楞距离板顶不宜大于300mm，内墙最上层背楞距离板顶不宜大于700mm；除应满足要求外，背楞竖向间距不宜大于800mm，对拉螺栓横向间距不宜大于800mm。
转角背楞及宽度小于600mm的柱箍宜一体化，相邻墙肢模板宜通过背楞连成整体。
十二、墙斜撑间距不宜大于2000mm，长度大于等于2000mm墙体斜撑不应少于两根，柱模板斜撑间距不应大于700mm，当柱截面尺寸大于800mm时，单边斜撑不宜少于两根。
组合钢模板技术规范
组合钢模板技术规范组合钢模板是工程建设中常用的一种模板材料，其具有轻质、高强度、耐用、可重复使用等优点，在建筑施工中得到了广泛应用。
为了确保组合钢模板的安全使用，提高施工质量，制定了一系列技术规范，下面将对组合钢模板技术规范进行详细阐述。
一、材料选择：1. 使用的组合钢模板应符合国家和行业相关标准的要求，同时要求生产厂家具有相应的生产许可证和质量控制体系。
2. 组合钢模板的厚度应满足设计要求，并在施工过程中进行检测。
3. 钢材的强度要求满足设计要求，并且应具有良好的耐腐蚀性能。
二、施工前准备：1. 在使用组合钢模板前，需要对其进行检查，确认无损伤、无严重锈蚀等质量问题。
2. 在进行拼装之前，要对模板和附件进行清洁，确保其表面无杂物和灰尘。
3. 使用组合钢模板进行施工时，应设立安全防护措施，避免人员受伤和财产损失。
三、拼装安装：1. 拼装组合钢模板时，要确保拼接部位的对齐和牢固，拼接处不得有明显的间隙。
2. 拼接处和连接处应采用专用的连接件，连接件的材质、规格要符合设计要求。
3. 在进行拼装前，要对连接件进行检查，确保其质量符合要求。
四、使用要求：1. 在使用组合钢模板时，要按照施工方案进行操作，严禁超载使用模板。
2. 模板支撑点的设置要合理，支撑点间距要符合设计要求，并在使用过程中进行检查和调整。
3. 在使用组合钢模板时，要注意避免长时间的露天存放，应尽量避免阳光暴晒和雨水侵蚀。
五、检验验收：1. 在使用组合钢模板结束后，要进行检验和清理，对损坏的模板进行修复或淘汰。
2. 检验时要对模板的结构、尺寸、强度等进行检测，确保其符合设计和施工要求。
3. 对通过检验的模板进行记录和存档，为今后的施工积累经验。
六、维护保养：1. 组合钢模板在使用过程中要定期进行保养，清理杂物和灰尘，确保其表面干净。
2. 当模板出现锈蚀或损坏时，要及时进行修复或更换。
3. 组合钢模板的存放要干燥、通风，避免湿气和化学腐蚀物质的侵蚀。
钢模板组合施工方案
钢模板组合施工方案钢模板组合施工方案随着建筑施工的快速发展，钢模板作为一种新型的建筑模板用于工程施工中越来越受到广泛关注。
相对于传统的木模板，钢模板具有更高的强度和稳定性，使用寿命长，施工效率高等优点。
以下是关于钢模板组合施工方案的介绍。
一、方案背景在传统的施工过程中，木模板经常需要拆卸后重新搭建，这样既浪费时间又增加了工程成本。
而钢模板可以直接进行拼装，不需要拆卸和搭建，大大提高了施工效率。
二、方案原则1.合理利用现有资源，尽量减少材料浪费；2.确保施工质量和安全；3.提高施工效率。
三、方案步骤1.预先准备工作在施工前，要准确了解建筑图纸，确定钢模板的类型和数量，准备好所需的工具和设备。
2.钢模板的安装首先将基础部分的钢模板进行安装，并使用螺栓连接固定，确保稳定性。
然后依次将墙体部分、楼板部分的钢模板进行安装。
3.加强筋的安装根据设计要求，依据钢筋图纸进行加强筋布设，将加强筋固定在钢模板上，以确保施工质量和安全。
4.混凝土浇筑在钢模板安装完成后，进行混凝土浇筑。
混凝土要分层浇筑，每层浇筑完毕后要进行养护，确保混凝土的质量。
5.钢模板的拆除混凝土养护期结束后，根据需要，将钢模板进行拆卸，可利用的钢模板可再次使用。
四、方案优势1.施工效率高采用钢模板进行施工，不需要拆卸和搭建，大大提高了施工效率，节省了人力和时间成本。
2.质量和稳定性好钢模板具有高强度和稳定性，能够确保施工质量和安全。
3.环保节能钢模板可以重复使用，减少了木材的使用，降低了环境污染。
五、方案风险及解决方案1.施工过程中可能会发生意外事故，如钢模板的倒塌等。
解决方案是做好施工安全防护措施，保证施工人员的安全。
2.钢模板的质量问题可能会影响施工质量。
解决方案是选择可靠的钢模板供应商，确保钢模板质量符合国家标准。
六、方案总结通过采用钢模板组合施工方案，可以提高施工效率，保证施工质量和安全，减少了木材的使用，环保节能。
在未来的工程施工中，钢模板将会得到更广泛的应用。
