《 模拟电子技术 》试卷A-附答案(华南理工大学)
诚信应考,考试作弊将带来严重后果！华南理工大学期末考试《 模拟电子技术 》试卷A (2011.07.04)1. 考前请将密封线内填写清楚；2. 闭卷考试；所有题均直接答在试卷纸上；选择题(在题末的备选答案中选出一个正确答案的号码。
每小题2分，共20分) ．二极管D 的正偏电压D 0.62V U =，电流D 1mA I =，其交流电阻d r = ( )。
A ．620ΩB ．13ΩC ．26ΩD ．310Ω．集成运放的输入级采用差分放大电路是因为可以( )。
A ．抑制温漂B ．增大放大倍数C ．展宽频带D ．降低输出电阻 ．已知图1所示电路中 V CC ＝12V ，R c ＝3kΩ，静态管压降 CEQ ＝6 V ；输出端负载电阻 R L =3 kΩ，若发现电路输出电( )。
A ．R W 减小 B ．R c 减小C ．V CC 减小D ．R b 减小．用恒流源取代长尾式差分放大电路中的发射极电阻 R e ，将使电路的( )。
A ．差模放大倍数增大B ．对共模信号抑制能力增强C ．差模输入电阻增大D ．输出电阻降低．放大电路在高频信号作用时放大倍数数值下降的原因是( )，而低频信号作用时放( ) 。
A ．耦合电容和旁路电容的存在B ．半导体管极间电容和分布电容的存在。
C ．半导体管的非线性特性D ．放大电路的静态工作点不合适图16．欲减小电路从信号源索取的电流，增大带负载能力，应在放大电路中引入 ( )。
A ．电压串联负反馈B ．电压并联负反馈C ．电流串联负反馈D ．电流并联负反馈7．欲将正弦波电压转换成二倍频电压，应选用( )；将方波电压转换成三角波电压，应选用( )。
A ．积分运算电路B ．微分运算电路C ．反相比例运算电路D ．乘方运算电路8．如图2所示框图，要使由基本放大电路及正反馈网络构成的电路能产生正弦波振荡，其起振条件是( )。
(n 为整数)A. πA F n ϕϕ+=，1=F AB. 2πA F n ϕϕ+=，1>F AC. 2πA F n ϕϕ+=，1=F AD. πA F n ϕϕ+=，1>F A9．若图3所示电路中晶体管饱和管压降的数值为│U CES │， 则最大输出功率 P om ＝( )。
华南理工大学《电工学》考试真题4
华南理⼯⼤学《电⼯学》考试真题4华南理⼯⼤学《电⼯学》考试真题4华南理⼯⼤学期末考试A1. Consider the circuit shown in Fig.1 given that U S1=6V , U S2=10V , R 1=4Ω, R 2=2Ω, R 3=4Ω, R 4=1Ω, R 5=10Ω. Find the value of I 1, I 2, I 3, I 4, I 5 and V AB . （6 scores ）S 2Fig.12. Consider the circuit shown in Fig.2, the two ideal diodes are of the same type, v i =6sinwt V , please judge the state of D 1 and D 2 (on or off) and plot the waveform of voltage v O . （6 scores ）v i =6sinFig.23．Consider the circuit shown in Fig.3 given that U S =1V , I S =1A, R 1=R 2=R 3=1Ω. Determine current I 1, I 2 and voltage U in superposition, which elements are supplying power? （8 scores）U SFig.34．Find the Thevenin equivalent circuits for the two-terminal circuit shown in Fig.4 given that R 1=R 2=2k Ω, R 3=0.4k Ω.（10 scores ）ABFig.45. Consider the circuit shown in Fig.5 given I S =9mA, R 1=6k Ω, R 2=3k Ω, C =2µF. The switch S has been open for a long time, and then closed at t = 0, please find theu t C ()after S is closed. (10 scores)2Fig.56. Consider the sinusoidal circuit shown in Fig.6 given that R=8Ω, X L =6Ω, I 1rms =I 2rms =0.2A. Find the value of I rms , V rms , the power factor and reactive power of the total circuit. （10 scores ）CFig.67.A balanced positive-sequence wye three-phase source has line-to-line voltages of 380V rms. this source is connected to a balanced wye-connected load in Fig.7. Each phase of the load is Z=3- j4 . Find the instantaneous current of i a A , i b B , i c C , i Nn ,the apparent power, average power and the reactive power delivered to the load. Assume that the phase of V ab is zero. （10 scores ）Fig.78. Consider the circuit shown in Fig.8 given that R 1=R 2=R 3=10kΩ, R F =20kΩ, u I1= 1V , u I2= 2V , u I3= -1V ,. Find the value of output voltage u O . （10 scores ）u I2u I1uOFR 1R 2R 3u I 39.Transistors are operating in the active region in Fig.9, assume that: β=50, r π=1kΩ, determine ：（1）plot small signal equivalent circuit ；（2）calculate input resistor r i and output resistor r o ；（3）voltage gain A u . (12 scores).Ωu o 12V+－v oFig.910. Consider the source follower illustrated in Figure 10, determine: (1) plot small signal equivalent circuit; (2) Compute the voltage gain, input resistance, and outputresistance. (10 scores)(t v Lfig.1011. Consider the circuit shown in Fig.11, write the logic formula and make simplification in De Morgan’s law, analyze its lo gic function. (8 scores)1.I 1=I 2=S112U R R +=1A 2I 3=I 4=S2U R R 34+=2A 4 I 5=0A5V AB = 0V62.1. When v i >=3V, D 1 on, D 2 off,v o =3V2. When v i <=-3V, D 1 off, D 2 on,v o =-3V 2. When -33．U ''原图U S"I S acts alone ：I 1'=I 2'=0.5I S =0.5A U'=R 3I S +R 2I 2'=1.5V2U S acts alone ：''=''=+=I I U R R 1212 05SA .U"=R 2I 2"=0.5V4so ：I 1=－I 1'+I 1"=0I 2=I 2'+I 2"=1A U =U'+U"=2V电流源I S 是电源84．原电路化为下图：AB 0U U U U R R R U 0S S1SS V ==+-+?='121386R R R R 031214=+=//.k Ω等效电压源电路如下图所⽰： 105.u u I R C C ()()00541+-===S V2 u I R R R R C ()∞=+=SV 1212184τ=+=?-R R R R C 12123410 s6u t u u u C C C C t()()()()=∞+-∞+-0eτ=+-1836250e V t106.CFig.6 Assume ：∠=0V V rms1λ12208=+=R R XL.1369=.o then: -∠=9.362.01rms I A∠=902.02rms I A,?∠=+=6.26179.021rms rms rms I I I A A I rms 18.0= 5 ?∠=+=02)(1L rms rms jX R I V7 Power factor:λ==cos .0898 Reactive power:16.0sin ==?rms rms I V Q Var107.().15531Z R X C =-=∠-?j ΩA B 3800 VU ?=∠ (有效值相量)A 220304423.1 A 553.1I ?∠-==∠∠- 2B C 4496.9 A 44143.1 A I I ??=∠-=∠4各线电流瞬时值A 23.1) A i t ω?=+B 96.9) A i t ω?=-C 143.1) A i t ω?=+A i i i i CB A Nn 0=++= 7().232896S U I l l ==?10V A 3 apparent powerP S ==?λ1739.10W 3 average power Q S ==-?sin .?231610Var 3reactive power108.利⽤叠加原理u O V =-05.要点'=-u O V 2(只有u I1输⼊) ''=u O V 3(只有u I2输⼊) '''=-u O V 15.(只有u I3输⼊) u u u u O O O V ='+''+'''=-05. 9.(1)R B1R B24(2)r R r R R R iB be B B B k ===//.//07912Ωr o =Rc 4A R R r u =-=-=-βC L be //.//.502521625 410SOLUTION(t v R L4Lm L m in o v R g R g v v A '1'+==6G ininin R i v R ==8 x x o i v R =11.F ABCA BC ABC A BC ==+由上式可看出，此逻辑电路功能为A 和BC 异则F ＝1，即“异或”电路.。
模拟电路考试题及答案解析
模拟电路考试题及答案解析一、选择题（每题2分，共20分）1. 在理想运算放大器中，输入电阻是：A. 有限的B. 无穷大C. 零D. 1Ω答案：B解析：理想运算放大器的输入电阻是无穷大，意味着它不会从信号源吸取电流。
2. 一个基本的共射放大电路中，如果基极电流增加，集电极电流将：A. 增加B. 减少C. 不变D. 先增加后减少答案：A解析：在共射放大电路中，集电极电流与基极电流成正比，这是通过晶体管的电流放大作用实现的。
3. 以下哪个不是模拟信号的特点？A. 连续性B. 可量化C. 可模拟D. 可测量答案：B解析：模拟信号是连续的，可以模拟现实世界中的变化，并且可以测量，但不是可量化的，因为它们不是离散的数字值。
4. 一个理想的二极管在正向偏置时：A. 导通B. 截止C. 振荡D. 短路答案：A解析：理想二极管在正向偏置时导通，允许电流通过。
5. 一个RC低通滤波器的截止频率是：A. \( f_c = \frac{1}{2\pi RC} \)B. \( f_c = \frac{1}{RC} \)C. \( f_c = \frac{2\pi}{RC} \)D. \( f_c = \frac{RC}{2\pi} \)答案：A解析：RC低通滤波器的截止频率是信号频率下降到最大值的\( \frac{1}{\sqrt{2}} \)时的频率，公式为\( f_c =\frac{1}{2\pi RC} \)。
...（此处省略其他选择题）二、简答题（每题10分，共20分）1. 解释什么是负反馈，并说明其在放大电路中的作用。
答案：负反馈是指将放大电路的输出信号的一部分以相反相位反馈到输入端。
负反馈可以提高放大电路的稳定性，减少非线性失真，增加带宽，并提高输入和输出阻抗。
2. 描述运算放大器的基本组成及其工作原理。
答案：运算放大器由两个输入端（一个反相输入端和一个非反相输入端）、一个输出端以及内部的差分放大器、电压放大器和输出级组成。

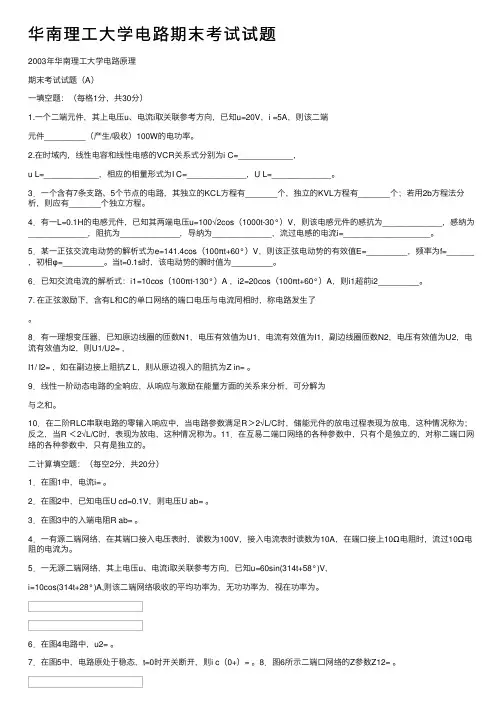

华南理工大学电路期末考试试题
华南理⼯⼤学电路期末考试试题2003年华南理⼯⼤学电路原理期末考试试题（A）⼀填空题：（每格1分，共30分）1.⼀个⼆端元件，其上电压u、电流i取关联参考⽅向，已知u=20V，i =5A，则该⼆端元件_________（产⽣/吸收）100W的电功率。
2.在时域内，线性电容和线性电感的VCR关系式分别为i C=____________，u L=____________，相应的相量形式为I C=_____________，U L=_____________。
3．⼀个含有7条⽀路、5个节点的电路，其独⽴的KCL⽅程有_______个，独⽴的KVL⽅程有_______个；若⽤2b⽅程法分析，则应有_______个独⽴⽅程。
4．有⼀L=0.1H的电感元件，已知其两端电压u=100√2cos（1000t-30°）V，则该电感元件的感抗为_____________，感纳为_____________，阻抗为_____________，导纳为_____________，流过电感的电流i=___________________。
5．某⼀正弦交流电动势的解析式为e=141.4cos（100πt+60°）V，则该正弦电动势的有效值E=_________，频率为f=______，初相φ=_________。
当t=0.1s时，该电动势的瞬时值为_________。
6．已知交流电流的解析式：i1=10cos（100πt-130°）A ，i2=20cos（100πt+60°）A，则i1超前i2_________。
7. 在正弦激励下，含有L和C的单⼝⽹络的端⼝电压与电流同相时，称电路发⽣了。
8．有⼀理想变压器，已知原边线圈的匝数N1，电压有效值为U1，电流有效值为I1，副边线圈匝数N2，电压有效值为U2，电流有效值为I2，则U1/U2= ，I1/ I2= ，如在副边接上阻抗Z L，则从原边视⼊的阻抗为Z in= 。
华南理工大学大二电类专业模拟电子技术考试试卷及答案4
华南理工大学期末考试模拟电子技术基础试卷及答案一、填空（25分）1．二极管最主要的特性是 。
2．三极管是 控制型器件，而场效应管是 控制型器件。
3．射极输出器具有______________恒小于1、接近于1，______________ 和__________同相，并具有_____________高和_______________低的特点。
5．如果变压器二次(即副边)电压的有效值为_______V ，桥式整流后(不滤波)的输出电压为_________V ，经过电容滤波后为________V 二极管所承受的最大反向电压为 V 。
6、在门电路中，最基本的三种门电路是 门 门和 门。
7．时序逻辑电路按照其触发器是否有统一的时钟控制分为 时序电路和 时序电路。
二、单项选择题 （每小题 2分，总共20分）1．在某放大电路中，测的三极管三个电极的静态电位分别为，则这只三极管是（ ）。
A ．NPN 型硅管 B.NPN 型锗管 C.PNP 型硅管 D.PNP 型锗管2．某场效应管的转移特性如图所示，该管为（ ）。
A ．P 沟道增强型MOS 管 B 、P 沟道结型场效应管 C 、N 沟道增强型MOS 管 D 、N 沟道耗尽型MOS 管3．通用型集成运放的输入级采用差动放大电路，这是因为它的（ ）。
A ．输入电阻高 B.输出电阻低 C.共模抑制比大 D.电压放大倍数大 4．与甲类功率放大方式相比，乙类互补对称功放的主要优点是( )。
A ．不用输出变压器B ．不用输出端大电容C ．效率高D ．无交越失真 5．稳压二极管稳压时，其工作在( )，发光二极管发光时，其工作在( )。
A ．正向导通区 B ．反向截止区 C ．反向击穿区 6. 图示逻辑电路的逻辑式为( )。
(a) F =A B +A B(b) F =AB AB +(c) F =AB +A B8. 逻辑代数又称为 代数。
最基本的逻辑关系有 、 、 三种。
模拟电子技术期末试卷及答案5套
学院 202 -202 学年第 学期《模拟电子技术》试卷（A 卷 专业 级）考试方式： 闭卷 本试卷考试分数占学生总评成绩的 60 %（本题共5小题，每小题4分，共 20 分）一、填空题 1.多级放大电路常见的三种耦合方式中，若要求各级静态工作点互不影响，可选用 耦合方式；若要求能放大变化缓慢的信号或直流信号，可选用耦合方式；若要求能实现阻抗变换，使负载与输出级阻抗相匹配，可选用 耦合方式。
2. 某放大电路中，晶体管三个电极的电流测出分别为：I 1=1.2mA 、I 2=0.03mA 、I1=1.23mA 。
由此可知：电极1是 极，电极2是 极，电极3是极。
若已知I 1电流方向流入晶体管，则I 2电流方向与I 1电流方向 、I 3电流方向与I1电流方向 。
3. 硅二极管导通压降的典型值是 V 、锗二极管导通压降的典型值是 V ；NPN 型管的集电极电流和基极电流 晶体管；PNP 型管的集电极电流和基极电流 晶体管。
4. 线性失真和非线性失真都使得放大电路的输出波形不再与输入波形相同，其中饱和失真和截止失真属于 失真；幅频失真和相频失真属于 失真。
5. 若反馈量使放大电路的净输入量减小，称为 反馈；若反馈量使放大电路的净输入量增大，称为 反馈。
放大电路通常采取 反馈。
6. 小功率直流稳压电源系统中滤波环节最常采用的元件是 元件；串联型直流稳压电路的调整管正常工作在 状态；开关型直流稳压电路的调整管正常工作在 状态。
（本题共10小题，每小题1分，共10分）二、 判断正、误题 1. 因为N 型半导体的多子是自由电子，所以它带负电。
（ ） 2. PN 结的单向导电性只有在外加电压时才能体现出来。
（ ） 3. 放大电路只有既放大电压又放大电流时，才能称为具有放大作用。
（ ） 4. 发光二极管正常工作在正向导通区，其导通压降为0.7V 。
（ ）5. 为了获得更高的电流放大倍数而采用复合管，复合管的类型取决于第一个管子的类型。
华南理工大学 模电试题 A 附答案讲解学习
华南理工大学期末考试《 模拟电子技术 》试卷A （电类07级，2009.07.06）一、选择题（在题末的备选答案中选出一个正确答案的号码。
每小题2分，共14分） 1． 电路如图1所示，二极管的导通电压0.7V D U =，则图1中二极管的工作状态及输出电压值为（ ）。
A.D1导通，D2截止，0.7V OU =B.D1截止，D2导通， 5.3V O U =-C.D1截止，D2截止，12V O U =D.D1导通，D2导通，0.7V OU =2． 图2所示共射放大电路，设静态时2mA CQ I =，晶体管饱和管压降0.6V CES U =，当输入信号幅度增大到一定值时，电路将首先出现（ ）失真，其输出波形的( )将削去一部分。
A. 饱和；底部B. 饱和；顶部C. 截止；底部D. 截止；顶部3． 在图2所示电路中，已知U T =26mV ，静态时2mA CQ I =，晶体管参数：100β=，bb'200r =Ω，正弦交流输入电压i t u ω=，则交流输出o u 为（ ）。
A．o )u t ωπ=+ B．o )u t ω= C．o )u t ωπ=+D．o )u t ω=4． 根据不同器件的工作原理，可判断下图中（ ）可以构成复合管。
（A）（B）（C）（D ）5． 对于RC 耦合单管共射放大电路，若其上、下限频率分别为H f 、L f ，则当L f f =时，下列描述正确的是（ ）。
A ．o U &滞后iU &45︒B ．o U &滞后iU &︒135 C ．o U &超前iU &︒45D ．o U &超前iU &135︒6． 某负反馈放大电路，其开环增益9.9mS iu A =&，反馈系数10uiF k =Ω&，开环输入电阻图15.0i R K '=Ω，可推算出其闭环输入电阻ifR '=（ ）。
A. 500k Ω；B. 50k Ω；C.50Ω；D. 5Ω7． 如下图4所示单相桥式整流、电容滤波电路，电容量足够大时，已知副边电压有效值为210V U =，测得输出电压的平均值() 4.5V O AV U =，则下列描述正确的是（ ）。
华南理工大学_电力电子技术_A卷_附答案
,考试作弊将带来严重后果！华南理工大学期末考试《电力电子技术基础》试卷1. 考前请将密封线内各项信息填写清楚；所有答案请直接答在试卷上(或答题纸上)；．考试形式：闭卷；本试卷共五大题，满分100分，考试时间120分钟单项选择题（将正确答案填在题干后面的括号内，共10分）、普通二极管和快速（快恢复）二极管在开关频率上的不同，主要是体现在哪( )A.开通时间B.反向恢复时间C.关断时间D.反向电流延迟时间、晶闸管被触发从断态转入通态就除去触发信号，能维持通态所需要的最小阳( )A.通态平均电流B.浪涌电流C.维持电流D.擎住电流、电压型逆变器中间直流环节贮能元件是……………………………………( )A.电容B.电感C.电阻D.电动机、不可在第一和第四象限工作的变流电路是…………………………………( )A.三相半波可控整流电路B.单相桥式全控整流电路C.三相桥式半控整流电路D.矩阵式变频电路、为了保护电力电子装置，需要在装置中加上必要的过流保护措施，以下选项中不是常用的过流保护措施有……………………………………………( )A、快速熔断器B、过电流继电器C、集－射极电压识别电路D、RC吸收电路、若SPWM逆变器的输出频率变化范围很宽，PWM波的调制方式应采用( )A、异步调制 B 、同步调制 C、分段同步调制 D、分段异步调制、电流型逆变器输出电流波形是……………………………………………( )A、三角波B、正弦波C、矩形波D、梯形波、单相半控桥式整流大电感负载电路中，为了避免出现一个晶闸管一直导通，采取的措施是在负载两端并联( )A、电容B、电感C、电阻D、二极管、电压型三相桥式逆变电路，当采用纵向换流时，每个开关管一个周期导通多( )A、60ºB、120ºC、180ºD、240º、以下的换流方式，哪个不是晶闸管的换流方式…………………………( )A、电源换流B、负载换流C、强迫换流D、器件换流二 、判断题（正确打√，错误打×，共10分）11、GTR 一次击穿后，若集电极电流不超过与最大允许耗散功率相对应的限制，GTR 不会损坏。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、 选择题（在题末的备选答案中选出一个正确答案的号码。
每小题2分，共14分） 1． 电路如图1所示，二极管的导通电压0.7V D U =，则图1中二极管的工作状态及输出电压值为（ ）。
A.D1导通，D2截止，0.7V OU = B.D1截止，D2导通， 5.3V O U =- C.D1截止，D2截止，12V O U = D.D1导通，D2导通，0.7V OU =2． 图2所示共射放大电路，设静态时2mA CQ I =，晶体管饱和管压降0.6V CES U =，当输入信号幅度增大到一定值时，电路将首先出现（ ）失真，其输出波形的( )将削去一部分。
A. 饱和；底部B. 饱和；顶部C. 截止；底部D. 截止；顶部3． 在图2所示电路中，已知U T =26mV ，静态时2mA CQ I =，晶体管参数：100β=，bb'200r =Ω，正弦交流输入电压i 0.022sin t u ω=，则交流输出o u 为（ ）。
A ．o 22sin()u t ωπ=+B ．o 22sin()u t ω=C ．o 42sin()u t ωπ=+D ．o 42sin()u t ω=4． 根据不同器件的工作原理，可判断下图中（ ）可以构成复合管。
（A）（B）（C）（D ）5． 对于RC 耦合单管共射放大电路，若其上、下限频率分别为H f 、L f ，则当L f f =时，下列描述正确的是（ ）。
A ．o U 滞后i U 45︒B ．o U 滞后iU ︒135 C ．o U 超前iU ︒45D ．o U 超前iU 135︒ 6． 某负反馈放大电路，其开环增益9.9mS iu A = ，反馈系数10uiF k =Ω ，开环输入电阻5.0i R K '=Ω，可推算出其闭环输入电阻ifR '=（ ）。
A. 500k Ω；B. 50k Ω；C.50Ω；D. 5Ωi u +-c R L R 3k Ω2C +(12V)+CC V 图2+1C 3k Ωb R O u +-图1D1D212V+_U O 6V3k Ω7． 如下图4所示单相桥式整流、电容滤波电路，电容量足够大时，已知副边电压有效值为210V U =，测得输出电压的平均值() 4.5V O AV U =，则下列描述正确的是（ ）。
A. 电路正常工作 B. 电容C 开路C.负载R L 开路D. 电容C 和二极管D 1同时开路图4二、填空题（8~15每小题2分，共16分）8． 现有两只稳压管，它们的稳定电压分别是6V 和8V ，正向导通电压为0.7V ，将它们并联可以得到两种稳压值 ， 。
9． BJT 放大电路中，测得三个电极①、②、③对地电位分别为12V 、12.7V 、15V ，据此可判定BJT 为 型三极管，其三个电极分别为：①为 极，②为 极，③为 极.10． 在三种组态（共基、共射、共集）放大电路中，带负载能力最强的为 组态；输入电阻最低的为 组态。
11． J-FET 构成的共源放大电路如图5(a)所示，其转移特性如图5(b)所示，则静态时GSQ U = ，漏极电流DQ I = 。
12． 图5(a)所示电路中，已知J-FET 的低频跨导1m g mS =，漏极电阻d R 及放大电路的负载LR 均为5k Ω，则放大电路的电压增益uA= ，输入电阻iR = 。
图5(a)Iu +-g R 1M ΩdR 5k ΩL R 5k Ω2C +Ou +-(10V)+DD V s R 2k Ω+1C +3C图5(b)-1-21234/mAD i /VGSu 0-3-413． RC 耦合放大电路中,当耦合电容容量增加时,下限截止频率L f 将 ，放大电路通频带BW 将 。
14． 在四种类型(低通、高通、带通、带阻)滤波电路中，若已知输入信号的频率为20-20kHz ，为了防止干扰信号混入，应选用 滤波电路；为了避免50Hz 电网电压的干扰进入放大器，应选用 滤波电路。
15． 在图6所示为基本串联型稳压电源中，如果输出电压oU 的变化范围是9~18V ，1231k R R R ===Ω，则么z U =_____ V ；如果考虑电网的电压波动为10%±，CES U =3V ，I U 至少选取_____ V 。
图6三、 分析计算题（共70分）16. （10分）电路如图题16，所有电容对交流信号均可视为短路。
二极管D 的导通压降为on U ，其交流等效电阻为d r ：三极管T 的BEQ U 和β参数以及热力学电压T U 为已知。
（1） 求三极管T 和二极管D 的静态电流CQ I 和DQ I （写出表达式）； （2） 求电压放大倍数u A 、输入电阻iR 、输出电阻o R （写出表达式）； （3） 当电压V 增大时，调节电压放大倍数||uA 增大还是减小？请说明原因.图题1617. （12分）电路如图题17所示，所有晶体管均为硅管，β均为100，'200bb r =Ω，静态时0.6V BEQ U ≈。
试求：(1) 静态时1T 、2T 管和T 3的集电极电流I C1、I C2、I C3；(2) 若静态时0=O u ，求电路的输入电阻i R ，输出电阻o R 和电压增益u o iA U U = . 2T 3c R EEV -CCV +Ou +-Iu +-1T 2c R 10k ΩT 5T 45e R 1.2k Ω4e R 2.4k Ω5k Ω3T 10V+10V -4c R 17k Ω3e R 4.6k ΩC3i C1i C2i RI图题1718. （8分）电路如图题18，已知 5,5,10.gs gd m s C C pF g mS C F μ====试求 L H f f ，各约为多少，并写出当信号频率为0~∞时源电压增益us o sA U U = 的表达式。
Iu +-g R 1M ΩdR 10k ΩL R Ou +-DDV s R +sC u s+-si R 2k Ω3.3k Ω10μF1k Ω图题1819． （10分）在如图题19所示电路中，已知15V CC V ±=±，T1、T2的饱和管压降1V CES U =，集成运放的最大输出电压幅值为13V ±，二极管的导通压降可忽略。
试回答：（1）D1、D2的作用是什么？（2）若输入电压幅度足够大，则电路的最大不失真输出功率P om 为多少？（3）为了提高输入电阻，稳定输出电压，应引入哪种组态的交流负反馈？请在图中标出连接方式。
（4）若输入电压有效值0.1V i U =时，输出电压有效值为10V o U =，求反馈电阻f R 的值。
LR T1T22R 8Ω1D 2D 1R -CCV (-15V)+CCV (+15V)R 5NP1k ΩefR ab+-A +ou -RIu +-1234图题1920． （10分）请用一个运算放大器设计一个加减运算电路，要求12381020o i i i u u u u =+-，反馈电阻f R 选取240k Ω。
试按要求画出电路图并求出相关电阻的阻值。
21． （4分）电路如图题21所示，已知12R R =，试说明该电路实现什么功能，并求解输出O u 与输入I u 之间的运算关系式：()?O I u f u ==图题2122． （6分）电路如图题22所示：（1）为使电路产生正弦波振荡，试在图中标出集成运放的“+”和“﹣”端。
（2）为使电路产生正弦波振荡，接入电路部分wR '下限值应为多少； （3）已知2R 在0~100k Ω可调，试求电路振荡频率的调节范围。
Aou fR wR '1R 1R 2R 2R R CC 10k Ω12k Ω20k Ω0.01μF 0.01μF 10k Ω100k Ω图题2223． (10分)图题23所示电路，已知1O u 和2O u 的峰-峰值均为12V ，二极管均为理想二极管。
试求：（1）稳压管稳压值z U 和4R 的阻值； （2）定性画出1O u 、2O u 的波形图； （3）求解振荡波形2O u 的周期T 。
500ΩO( b )iA 1C0.02μFu O1R 1R 2( a )U Z10k ΩR 3R 5R 4u O2A 2D Z D 1D 2图题2320090706《模拟电子技术》A 答案一、选择题（在题末的备选答案中选出一个正确答案。
