太阳能热水器使用说明书

太阳能热水器使用说明书北京博泰东荣环保科技有限公司

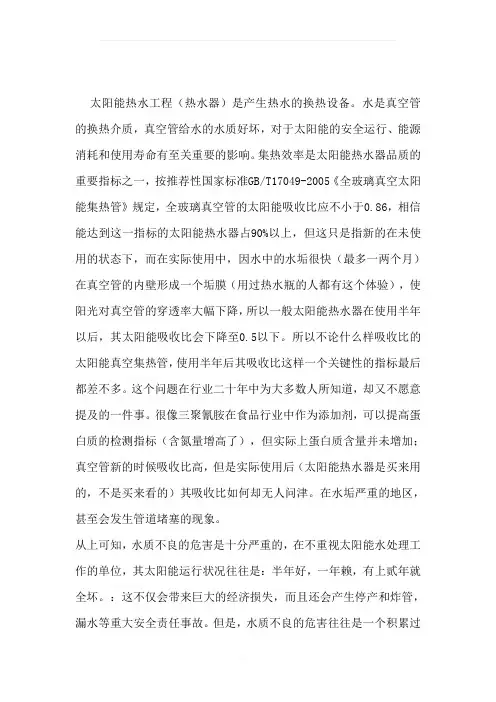

太阳能热水工程（热水器）是产生热水的换热设备。水是真空管的换热介质，真空管给水的水质好坏，对于太阳能的安全运行、能源消耗和使用寿命有至关重要的影响。集热效率是太阳能热水器品质的重要指标之一，按推荐性国家标准GB/T17049-2005《全玻璃真空太阳能集热管》规定，全玻璃真空管的太阳能吸收比应不小于0.86，相信能达到这一指标的太阳能热水器占90%以上，但这只是指新的在未使用的状态下，而在实际使用中，因水中的水垢很快（最多一两个月）在真空管的内壁形成一个垢膜（用过热水瓶的人都有这个体验），使阳光对真空管的穿透率大幅下降，所以一般太阳能热水器在使用半年以后，其太阳能吸收比会下降至0.5以下。所以不论什么样吸收比的太阳能真空集热管，使用半年后其吸收比这样一个关键性的指标最后都差不多。这个问题在行业二十年中为大多数人所知道，却又不愿意提及的一件事。很像三聚氰胺在食品行业中作为添加剂，可以提高蛋白质的检测指标（含氮量增高了），但实际上蛋白质含量并未增加；真空管新的时候吸收比高，但是实际使用后（太阳能热水器是买来用的，不是买来看的）其吸收比如何却无人问津。在水垢严重的地区，甚至会发生管道堵塞的现象。

从上可知，水质不良的危害是十分严重的，在不重视太阳能水处理工作的单位，其太阳能运行状况往往是：半年好，一年赖，有上贰年就全坏。：这不仅会带来巨大的经济损失，而且还会产生停产和炸管，漏水等重大安全责任事故。但是，水质不良的危害往往是一个积累过

程，需经过一定的时间才能发现，可是上述危害一旦发现，那就已经形成了难以挽回的局面和损失，因此，安装太阳能水处理设备(硅磷晶)是十分必要的，即保证了锅炉的正常运行和延长寿命，又节约了能耗！

热水器作为一种节省能源，保护环境，方便群众的产品越来越广泛地进入社会，进入家庭。“许多用户不但用太阳能热水洗脸、洗澡、洗碗、洗衣服、洗菜、淘米，有的甚至用来煮饭、煮菜，烧开水等，这样做对吗？”对此王昕主任谈到：“这是关系到广大用户的健康问题。太阳能热水的确为人民的生活用水提供了方便，但是太阳能热水器的水箱内储存的水属二次储水，使自来水中本来用于消毒杀菌的余氯，经一段时间的储蓄后会自然分解，起不到消毒的作用；其次，由于水箱中的水经热反应后温度升高，长期在热水浸渍中会使得箱内的涂层、粘胶和塑料输水管发生一些化学反应，一些有害物质会被释出，并溶于水中；再有国家对塑料输水管分有‘可供生活饮用’和‘不可供生活饮用’两类，但绝大多数太阳能热水器的输水管没有明确的批文，许多用户自购房起就把太阳能热水器视为小区应有的配套设备，而没有仔细核对相关的产品质量报告。因此提醒大家，在不明确的情况下最好不要将太阳能热水用于与入口有关的生活饮用类，如洗菜、做饭、烧开水等，更不能直接饮用，仅用于洗浴、洗衣、打扫家庭卫生是可以的。”

二、挑选太阳能热水器应注意哪些问题

首先要注意外观。观察外表是否用料精良，制作工艺是否精湛，整体

是否美观大方，轮廓流畅，水箱外壳平滑、光亮，支架平衡，无扭曲，真空管色泽是否均匀、无裂缝，端盖平整、无毛刺。

其次要注意集热管的性能。优质的真空集热管的表面应该是光洁无瑕，镀膜为纯黑色或蓝色；看一下，反射板选材及结构安装是否合理，这样能耐腐蚀性会较强，好的反射板外表具有持久的光泽和美丽的花纹，部分产品采用进口不锈钢板镜面，如流水线曲面的反射板，聚光率也会相对提高。

3：储水箱保温性能。水箱、外壳端盖是否形成一个整体，无缝隙，这样防腐蚀性强，寿命也会较长。

4：储水箱的密闭性及支架的牢固性。太阳能热水器水箱内胆均采用不锈钢材料，仔细观察一下，焊接口是否与母材料基本相同；其次是支架是否牢固。

第五：使用中的方便程度。一台高品质的太阳能热水器，应备有加热的辅助装置、水温水位计以及自动水阀等选配件装置的接口。目前不少人有一种误解，认为水箱的温度越高就说明热性能越好。实际上水温高低不能说明产品的好坏。最科学的办法是讲就热效率和热损系数。

最后：在购买时，应该选购信誉比较好的品牌，同时还要注意查看是否有完整的说明书、合格证、保修单、商标等，不要重价格轻质量（包括产品质量和服务质量），只有这样才能买到称心如意的太阳能热水器。

三、使用过程中注意保养和清洁

太阳能热水器置于楼顶，风吹、日晒、雨淋，其正常工作除与安装质量相关外，还与长期经受自然气候、使用频率密不可分，如果忽视了它的质量和定期的维护保养，一些不良因素会造成水源污染，能够对用户的健康埋下隐患。哪些因素会造成太阳能热水器供水污染？

水箱由于太阳能热水器的水源是经过储水箱的储存，经热能转换后成为热水又供给用户，所以热水器的内外质量是影响使用卫生的关健。输水管由于输水管的材质直接影响饮用水质量，为保护人体健康，国家要求卫生标准必须符合《生活饮用水输配水设备及防护材料安全性评价规定》，所以传统的铸铁输水管易生锈，已被淘汰，取而代之的是塑料管材，目前硬质聚氯乙烯（PVC-U）主要用于城市供水、排水和建筑给、排水等的输送管道。众所周知，太阳能热水器使用的塑料输水管道输送的是热水，因此输水管必须要具备耐高温、耐严寒、毒无味的高标准。然而许多不法生产企业甚至用工业、生活的废脚料生产输水管。这样一来，不合格的塑料输水管经太阳能热水器的热水“浸蚀”，管道中的有机物经加温后会释放并溶解于水中，如残留的二氯乙烷可通过皮肤和食道进入人体内，短期接触刺激眼睛皮肤和呼吸道，可能对中枢神经系统及肺部造成危害，长期或反复接触可能会引起皮炎，可能对肝、肾和黏膜发生作用；其残留的氯乙烯短期接触会刺激眼睛，长期或反复接触可能对肝、血管和结缔组织发生作用，引发慢性疾病。

现在全国有太阳能热水器生产厂家有四千多家，有些企业是作坊式生产，用户的太阳能热水器坏了找不到人来维修，不规范的小企业成为

行业隐患的源头。

省疾病预防控制中心的专家从这位思茅读者的来信中所描述的情况判断，该读者安装的太阳能热水器主要存在塑料输水管不合格的问题，“你可以将其送到思茅疾病预防控制中心进行检测，或将五截1米长的塑料输水管送到云南省疾病预防控制中心环境卫生科进行检测。”

太阳能热水器的日常维护

1．配管施工时，输水管内可能沾有尘埃或油味，首次使用时可放松水龙头先排除杂物。

2．集热器下端的清洁排除口，依使用水质状况作定期的排放，排水时间可选于早上集热器较低温时。

3．集热器透明盖，依地区落尘量而作定期的擦试，下雨时能起到自行清洗，保持表面清洁可得到较高的集热效率。

4．连续晴天多日不使用热水时，其热水温度可达70℃~80℃，请小心烫伤。

5．水龙头出口端有滤网装置，水管内的水垢杂物会聚集于此网，应定期自行拆下清洗，可加大水量流出顺畅。

6．太阳能热水器每一年半到两年就需要进行清洗、检查、消毒，用户可请专业的清洗公司进行清洗，平时也可以自己动手做一些消毒工作，如用户可买些含氯的消毒药剂往进水口中倒进去，让其浸泡一段时间，再放出，能起到一定的消毒杀菌效果。

第一次上不或水箱无水超过15分钟时，白天特殊是中午绝对不能

上水，必需在晚上或凌晨日出前上水，因为真空管无水时能发生高温，突然上冷水会炸破真空管。夏季尤其要注意。最佳上水时光为早上日出前或晚上日落2小时后。在你长期外出时，应关闭上水总阀门。自来水压力过大的上水阀门不要开启过大，避免水从排气口溢出，严重时甚至会因水压过大胀坏内胆。

应用前用手试试水温,以免烫伤。依据气象预报断定水箱的上水量。如果明天睛天, 可把水上满;如果阴天或多云,则上半箱水;整天有雨, 保存原有的水不上冷水。

用户不要自己轻易挪动、卸装太阳热水器,以免破坏要害元件;热水器周围不应放杂物,以打消撞击真空管的隐患。

定期检讨排气孔,保证畅通,以免胀坏或抽瘪水箱;每年检讨加固支架的钢筋或钢丝绳是否生锈松动,保温是否完好无损,热水器有无漏水之处,真空管消气镜面是否消退,如果发明了上述问题,则要及时向厂家或经销商反馈并相应地调换钢丝绳、密封圈和真空管。

定期清洗真空管,清洗时注意不要碰坏真空管下端的尖端部位;有帮助电加热装置的太阳热水器应特殊注意上水,防止无水干烧。

专家建议用户高低水管加装保温层及防紫外线胶带,全面维护水管。因为如果高低水管长期袒露在外面,在太阳的暴晒下,容易变硬变脆,开裂漏水。

洗澡时,如果太阳能热水器里的水已用完,而人还没有冲刷清洁,这时可以上几分钟冷水,应用冷水下沉、热水上浮的原理,将真空管里的热水顶出,就能持续洗澡了。如果洗完澡后,太阳热水器里还有一些热

水,这时上几分种冷水, 所得热水可以多洗一个人。

晚上洗完澡后,如果热水器水箱里还有一半近70℃的热水,依据水量越少,热散失越快的原理,为了防止热散失过大,也要依据气象预报决议上水量:明天晴天,上满水;阴雨天,则上1/3的水。

洗澡时,水温调节步骤也有讲求,先冷后热。先打开冷水阀,恰当调节冷水流量,再打开热水阀调节,直到得到所须要的洗浴温度。另外,可以凭经验依据气象情形断定冷水量。注意喷头不要朝向人体,以免烫伤。

在使用过程中会遇到一些问题,常见问题见下表。

另外还有以下三个问题值得注意。专用电热带出现问题,可能是因为:1.运行一段时间后,电热带不热,可能为电热带线芯发热而烧坏,电热带工作起不到防冻作用,可能为电热带选型不好。

自动上水型太阳热水器出了问题,原因可能是:1.单管进出水阀

链子过长;2.水质恶劣,有杂质,使阀体关闭不严;3.上水时上下水管

发出咚咚的响声,为水压过大。

辅助电加热型太阳热水器有问题,大约因为:1.保护插头跳闸,合不上,可能为电加热系统漏电;2.不加热,可能为过热保护器断开,应进行手动复位;3.加热不停,为定温继电器触点跳不开。辅助电加热出现故障都要把漏电保护插头先拔下。如出现以上问题及时打厂家售后服务电话。

太阳能热水器微电脑全智能测控仪使用说明

现在目前大多数太阳能微电脑的功能与操作如下：（说明：为了用户跟好使用，本人义务为大家扫描微电脑说明书，有可能个别字乱码错误，见谅）

特点：上水实现全自动，有恒温补水功能，定时上水，水温水位数码彩屏显示，采用人性化设计，具有水位预置、低水压上水模式、可定时控制，手动控制、自动防溢流、高温保护等主要功能，使用更方便、更安全、更实用。

一、主要技术指标

1、使用电源：220VAC功耗：<5W

2、测温精度：±2℃

3、测温范围：0-99％℃

4、水位分档：五档

5、电磁阀参数：直流DCl 2V，可选用有压阀或无压阀

二、主要功能

1、开机自检：开机时发出“嘀”提示音，表示机器处于正常状态

2、水位预置：可预置加水水位50、80、100％

3、水位显示：显示太阳能热水器内部所有水量

4、水温显示：可显示太阳能热水器内部实际水温

5、水温预置：可预置加热温度30％-80％，若不需要加热功能，可预置为00℃。

6、缺水报警：当水位从高变低，出现缺水状态时，蜂呜报警，同时位时，测控仪会自动进入低水压模式，“低水压”图案点亮，在此上水模式中，测控仪会间隔30分钟启动一次，同时测控仪自动静音，以免上水、关闭时经常蜂呜，打扰用户休息：按“上水键”可取消该次低水压上水模式：

11、温控上水：当水箱水未加满，水温以超过85~C时，自动补水至合适水温65cC左右，此功能可防止出现低水量高水温的不合理现象。

12、定时上水：若有供水不正常，有时有水，有时没水等特殊情况用户可根据自己的生活习惯，设定定时上水或定时加热，设定完毕后测控仪每天会根据所设定的时间自动上水及加热。

1 3、强制上水：水位传感器出现故障时，可按“上水”键，实现强制止水，每分钟会出现蜂鸣提示，注意有无溢水，8分钟后自动关闭上水。

三、使用方法

通电后，测控仪会自动将水位加满至100％，如果无太阳光照使水温升高，则3小时后自动加热至水温50℃，太阳能上水、加热是合智能运行的，因此，用户不必作任何操作，若想变更预置水位、水温或采用定时模式，可按如下方法操作：

1、水温水位设置：先按“预置”键，当前预置温度。预置水位快速跳动，然后按“上水、水位”键设置水位，按“加热、水温”键设置水温，请用户根据自己的需要设置到所需水位和水温；建议设置水温不超过60~C，可充分利用太阳能，减少电加热，节约电能。

2、定时控制：在需要定时上水或加热时，长按“上水、水位”键或“加热、水温”

键盘，约3秒钟听到“嘀”短提示音后放手，数码显示“00'’，然后按“上水、水位”或“加热、水温”键调整时间，设定温度℃或圆圈图案闪烁：若3小时后上水或加热，先按“上水、水位”键或“加热、保温”键盘约3秒钟，听到“嘀”短提示音后放手，再按“上水、水位”或“加热、水温”键三下，数码显示“03”则定时完成，三小时后启动上水或加热功能．以后第天该时启动止水或加热。

3、温控上水：根据季节不同，太阳光照不同，可设置温控上水功能，按“电源”键温控上水则启动，若取消再按电源键同取消。

长按电源键则关机。

四、注意事项

1、不要让水直接冲淋测控仪

2、水箱内不得长期无水，以免空晒造成太阳能超高温，保护太阳能热水器及水温水位传感器

3、为防止错误操作、电源不正常及控制失灵等意外。问题造成长时间溢流，电磁阀及太阳能热水器必须安装在不发生水渗漏到室内或喷射造成事故的地方，若装有回水管，必须接可靠排水管道，并必须安装可靠避雷措施，注意防雷击。当发生雷电时应及时断开电源停止使用太阳能，注意人身安全

4、发现上水速度很慢而水压正常，可能是电磁阀滤网堵塞，卸开接口、清洗衣滤网：

5、本测控仪具有漏电保护功能，因此用户用水时只需按“加热”键关闭加热，加热图案熄来，即可放心使用，不必拔下电源插头

五、三包

一年内非人为损坏，产品实行三包，产品终身维修

常见故障及处理

故障现象原因处理办法

开机无自检、不显示、乱显示电压不足或接触不良拔下电源插头检查电压，重新接入电源

显示--℃

20%水位，100%水位指示灯同时亮插头接触不良

插反或短线

遭雷击损坏探头白色色标相对应重新插紧或更换维修、更换主机

上水缓慢或不上水低水压点亮供水压低或电磁阀滤网有脏物者塞

电磁阀连接线短线

停水或真空管破裂加压上水或清洗电磁阀滤网

检查连接线

等待来水或更换真空管

显示LD 有漏电检查电气线路

太阳能热水器产品使用说明书是指导产品的使用和维护的重要技术文件，因此应当按照国家标准规定的要求和内容进行编写。按照国家标准《工业产品说明书总则》和《家用太阳能热水系统技术条件》规定，产品的使用说明书主要内容应包括：产品的主要性能特点、主要技术参数、规格型号、基本结构、工作原理、使用操作、维护保养、操作注意、保修条例以及组件清单等，产品使用说明书内容及结构详列如下：

1.封面：应给出产品的识别信息，包括产品名称、使用说明书的编号和出版日期、生产企业全称等。

2.封二：包括前言或概述，使用说明书的用途和作用。

3.封底：制造企业名称、地址、联系方式（如电话、网址等）。

4.目录：使用说明书所包含的内容。

5.正文：产品型号的组成及其代表意义，说明书中应说明产品规格型号中符号、数字所代表的意义。

结构特征与工作原理，热水器的主要的结构组成图，让用户了解和熟悉产品的结构及其各部分名称。阐述工作运行原理应简明扼要、通俗易懂。技术参数包括产品容量、采光面积、外形尺寸、产品支数、角度、重量等。安装组装说明典型安装组装的步骤、方法以及注意事项，并应给出安装组装示意图。使用操作说

明书的核心部分，告诉用户如何使用和操作以及使用和操作中应注意的问题。包括安全装置及其温度调节；

一、太阳能控制仪按键功能：

1.设置键：用来设置电加热的温度上限和加水的水位上限；

2.加水水位键：加水或终止加水；进入设置后用来设置水位上限的值；设置定时加水或取消定时加水；

3.加温水温键：加热或终止加热；进入设置后用来设置温度上限的值；设定定时加热或取消定时加热；

4.管道保温键：启动\关闭管道保温；或“管道循环键”：启动\关闭管道循环；

5.温控开关键：手动关闭或开启温控上水功能。

二、参数设置：（出厂值：水位上限100％、温度上限50％）

1.设置水位上限和温度上限：按一下设置键进入这二个参数的设置，此时，原设置的温度上限和水位上限的参数不停的闪烁，用加水水位键修改水位上限的值（出厂100％，设置范围50-100％），用加温水温键修改温度上限的值（出厂50，设置范围50-90），等待5秒钟自动保存退出。

2.设置定时加水：

按住加水水位键3秒，听到“滴”一声后，显示温度的两位数码和“定时加水”指示灯开始同时闪烁，重复按加水水位键即可设置定时加水的时间。设置时的北京时间加上设入的小时数即为定时加水，如在中午12点的时候设置，定时在每天早上8点定时上水，则设定小时数20（范围00-23），等待5秒自动保存退出“定时加水”指示灯常亮，定时加水功能生效，以后每天的上午8点都会启动定时加水。若要取消定时加水：按住加水水位键3秒，听到“滴”一声后“定时加水”指示灯灭，定时加水功能取消。

3.设置定时加热时间：

按住加温水温键3秒，听到“滴”的一声后，显示温度的二位数码和“定时加热”指示灯开始不停的闪烁，重复按加温水温键即可设置定时加热的时间。设置时的北京时间加上设入的小时数即为定时加热的时间，如在上午10点的时候设置，定时在每天下午4点加热，则时定小时数06（范围00-23），等待5秒自动保存退出“定时加热”指示灯常亮，定世加热功能生效，以后每天的下午4

点都会自动定时加热。取消定时加热，按住“加温水温”间3秒，听到“滴”的一声后“定时加热”指示灯灭，定时加热功能取消。

4.传感器灵敏度调节：

如果遇到水质太纯净或传感器长时间使用结水垢出现灵敏度降低，检测不到最高水位时，可以将接线盒内传感器的灵敏度跳线开关从低跳到高的位置（出厂时传感器的灵敏度设在低的位置）。

常用的太阳能控制仪说明书

一.TMC至尊

一、主要技术指标1、使用电源：220VAC功耗：＜5W2、测温精度：±2度3、测温范围：0-99度4、控温精度：±2度5、水位分档：五档6、可控水泵或电热带功率：＜500W7、可控电加热功率：＜1500W可选：3000W8、漏电动作电流≤10mA/0.1s9、电磁阀参数：直流DC12V，可选有压阀或无压阀有压阀工作压力：0.2MPa-0.8MPa，适用于直供水无压阀工作压力：0.0MPa，适用于水箱供水或低水压供水10、彩色液晶显示屏低功耗：＜0.1W

二、主要功能

1、北京时间：实时显示北京时间

2、可预置加水水位50、80、100%

3、可预置加热温度范围；30℃～80℃，若不需要启动电加热，可预置为00℃

4、水温指示：显示太阳能热水器内部实际水温

5、水位显示：显示太阳能内部所存水量

6、缺水提示：当水位从高变低，出现缺水状态时，蜂鸣报警，同时20%水位闪烁

7、缺水上水：当水位从高变低，出现缺水状态时，延时30分钟自动上水至预置水位

8、温控上水：当水箱水未加满，水温高于用户设定的温控上水温度（原厂设置为60℃）自动补水至低于温度10℃的合适水温，此功能可防止出现低水量、高水温的不合理现象。当正在用水（水位发生变化）时，则延时60分钟启动，以避免用户正在用水时启动上水。具备温控功能的时间：8；00～17：00

9、手动控制：可手动控制上水、加热，在首先显示预置的水温或水位，用户可利用▼、▲键调整参数，确认后，测控仪蜂鸣提示启动上水、加热，也可手动关闭。启动加热后若水位低于50%，则先启动上水再加热，并将水位加至80%。正在加热时水位低于50%自动关闭加热，保护电加热管。

10、全天候模式：可按用户个人需要，全天24小时内，可分别设定早、中、晚三次定时上水及三次定时加热，并且可分别设定每次定时上水的水位和定时加热的温度。原厂设置为第一次早晨3：00启动上水至50%水位，4：00启动加热

至50℃，提供用户早上起床后的洗漱用水，第二次9：00启动上水至水满，中午不加热，以便尽量利用太阳光能量提供加热，第三次15：00启动上水至100%水位，16：00启动上水至50℃给用户晚上提供大量热水随心所欲（若利用太阳能已达到50度不启动加热节能）。用户自行设定定时时，建议将定时上水时间提前定时加热时间1小时以上，以便先上水再加热，建议加热温度不超过60度，以免烫伤并节约电能。

11、若取消全天候模式，持续按住加热键，则取消定时加热，持续按住上水键，则取消定时上水，同时自动启动温控上水模式（因自动上水是必须的）。反之操作可分别恢复全天候模式中的定时上水和定时加热，全天候图标对应显示

12、防电热带起火：在启动管道保温功能后，测控仪在电热带加热管道温度平衡后（通电约10分钟），自动关闭电热带，等管道温度下降后，再次按用户自行设定的延长时间（原厂设定30分钟，若设定为0分钟，则长时间不通电）启动电热带，此过程自动重复运行，可避免长期通电电热带，节约电能，并有效防止因长期通电造成电热带老化起火等恶性事故。

13、自动防溢流：因真空管破裂或水位传感器故障等原因造成溢流，自动停止上水。

14、断电显示：当停电时，温控仪保留用户预置的所有参数，同时继续显示水温、水位及北京时间，断电时测控仪按键自动锁死，以防误操作。当来电时能按以前设定的工作模式及功能继续运行。

15、恒温加热：水箱水温低于恒温温度5度，立即启动加热至恒温水温，保证水箱温度恒定。若水位低于50%，先立即自动启动上水，再启动加热，以免干烧。因此水位不能低于50%，建议采用上下水双管安装，以便不影响用户持续大量用水。

16、持续按住保温键可进入恒温加热功能（原厂设置为50度），反之则取消此功能。

17、强制上水：水位传感器出现故障时，可按上水键，实现强制上水，每分钟会出现蜂鸣提示，注意有无溢水，8分钟后自动关闭上水。

18、低水压上水：在上水过程中，水压过低或停水，测控仪会自动进入低水压模式，在此上水模式中，测控仪会间隔30分钟启动上水，若30内仍不能使水上升一档，则停止30分钟，然后再启动上水，反复循环运行，以免在低水压或停水时发生以下情况：1、电磁阀、水泵长期通电运行，造成水泵空转烧毁；2、由于太阳能破裂或其他原因漏水，造成不断上水而使水箱、屋顶长期流水；3、停水后，突然来水，由于空晒，太阳能水箱温度过高，而造成炸管。

19、管道循环：可设置水泵循环1-30分钟（原厂设置3分钟——）实现----开出热水及热水增压效果。

20、管道保温：冬天室外气温较低时，可按保温键，启动电热带，防止水管冻裂、再按保温键，则关闭电热带。

21、自动增压：在供水压较低时，可选择上水增压功能，在上水时，测控仪打开电磁阀同步启动水泵加压供水，水上满后，两者同时关闭。

22、持续按住循环键可进入上水增压功能，若选择上水增压功能则管道保温与管道循环功能被取消，再持续按住循环键则退出上水增压功能。

三、使用方法：

太阳能上水、加热是全自动运行的，因此用户不必作任何操作。用户可利用“SET”键调整北京时间及全天候定时上水、定时加热时间，利用←左移、→右移键选择调整项目，利用↑上升、↓下降键调整参数，按“SET”键确认按上水、加热、保温、循环键可启动对应功能，启动后，上水、加热、保温、循环图标闪烁。用户持续按住“SET”键，可恢复原厂设置的全天候模式所有参数。

四、维护：

1、不要让水直接冲淋测控仪。

2、检查各种连线是否可靠连接。

五、注意事项：

1、水箱内不得长期无水，以免空晒造成太阳能超高温，保护太阳能热水器及水温、水位传感器。

2、为防错误操作、电源不正常及控制失灵等意外问题造成长时间溢流，电磁阀及太阳能热水器必须安装在不发生水渗漏到室内或喷射造成事故的地方，若装有回水管，必须接可靠排水管道，并必须安装可靠避雷措施，注意防雷击。当发生雷电时，应及时断开电源，停止使用太阳能，注意人生安全。

3、测控仪具有漏电保护功能，用户用水时只需按下加热键关闭加热，加热图案熄灭，即可放心使用，不必拔下电源插头。

六、三包：

一年内非人为损坏，产品实行三包，产品终生维修。

常见故障及处理

故障现象原因处理办法开机无自检、不显示、乱显示电压不足或接触不良拔下电源插头检查电压，重新接入电源显示——℃20%水位、100%水位指示灯同时亮插头接触不良、插反或断线、遭雷击损坏红色色标相对应，重新插紧或更换、维修、更换主机上水缓慢或不上水低水压电亮供水水压低或电磁阀滤网有赃物堵塞、电磁阀连线断线、停水或真空管破裂加压上水或清洗电磁阀滤网、检查连接线、等待来水或更换真空管加热图标点亮温度不上升或不能连续上升电加热管坏、电加热管具有温控装置更换电加热管、降低预置加热温度显示漏电有漏电保护检查电器线路

安装说明：

全天候测控仪的安装：

1、打开测控仪下方接线盒盖

2、将水温、水位传感器探头电缆的插座与插头红色色标相对应，然后插紧。

3、将托架安装在不直接淋水又便于观察使用的地方，用螺钉固定牢固。

4、将测控仪挂在托架上，参照接线示意图分别将电磁阀、水泵或电热带、电加热管的连线接到对应的接线座上，不可接错，否则将造成电器烧毁等故障。

5、连接线可从左右后三个位置出线，盖上接线盒盖，全部安装完毕后检查无误上电自检

6、从左到右分别接：1是接地线2和3是电加热管的火线和零线4和5是水泵和电热带（并联接法）6和7是电磁阀DC12V

水温水位传感器的安装

1、先在溢流管上旋上电缆固紧附件，将传感器由溢流管插入，轻拉引线，使之贴紧进口处，随后再将电缆向内伸进1公分左右，然后用压板固紧电缆。

2、将电缆引进室内，将室外电缆固定，以免拉断擦伤。

3、传感器绝不能与电加热管相碰或距离过近。

4、安装过程中绝对不能让插座淋湿或浸湿（另有下置式传感器，从水箱底部向上安装，拧紧安装固定螺帽，不得有渗水----详见安装示意图）

5、所有电缆均应该用PVC护套管保护，安装规范

电磁阀的安装

1、安装方向：“电磁阀”进水端与出水端不得装错，有滤网端为进水端，底部箭头所示为水流方向

2、二芯连接线与电磁阀相连，引线可加长，接线时应选用线径较大的电缆线

3、TMC至尊全天候测控仪缩配用的电磁阀自身带有止回装置，可不安装单向止回阀。

4、连接进水端的管子应采用软管或其它方便拆卸的管子，以方便清除滤网上的堵塞物。
