剪力墙、柱筋绑扎
钢筋绑扎规范
钢筋工程5.1 材料要求5.1.1钢筋应有出厂质量合格证实书、检验汇报单，并按要求分批抽取试样作机械性能检验，合格后方可使用。
5.1.2钢筋表面或每捆（盘）钢筋均应有标识；钢筋表面不得有裂纹、结疤、折痕和锈蚀现象。
5.2钢筋加工5.2.1钢筋加工制作在现场进行，配置钢筋弯曲机、钢筋切断机和卷扬机用于钢筋加工。
5.2.2技术人员负责编制钢筋配料单，操作人员严格按钢筋配料单进行钢筋加工，确保尺寸正确。
5.2.3对特殊复杂部位钢筋，加工前应放大样，经复核无误后再进行加工制作，做到尺寸依图纸，操作按规范。
5.2.4严格按操作规程及质量标准实施，成型后钢筋要挂牌分类堆放，存于钢筋棚内，并做好防锈。
5.2.5焊工须有上岗操作证，钢筋焊接施工前，应优异行钢筋试验焊接，合格后方可进行施工焊接。
钢筋焊接接头按规范要求做抽样试验。
5.2.6箍筋弯钩应满足135°，平直部分长度大于箍筋直径10倍。
5.2.7一级盘圆钢筋加工前优异行调直，冷拉率控制在4%以内。
5.3钢筋安装5.3.1基础钢筋安装5.3.1.1基础钢筋四面两根钢筋交叉点每点扎牢，中间部分交叉点每隔一根呈梅花绑牢，双向受力主筋钢筋网，应将全部钢筋相交点扎牢，相邻绑扎点绑扣要成八字形，以免网片歪斜变形。
5.3.1.2现浇柱、墙和基础连接用插筋下端，用90°弯钩和基础钢筋进行绑扎，插筋位置应用钢筋架成井字形固定牢靠，以免造成柱子钢筋位移。
5.3.1.3基础配有双层钢筋网时，应在上层钢筋网下面设置钢筋撑脚（螺纹φ14@1000，双向），以确保上下层钢筋间距和位置正确。
5.3.1.4承台、承台连梁及防水底板钢筋均采取闪光对焊连接，接头百分率控制在50%内。
5.3.2剪力墙、柱（剪力墙边缘构件）钢筋安装5.3.2.1平面位置和垂直度均在绑扎前进行校正。
5.3.2.2剪力墙及柱（剪力墙边缘构件）钢筋接头位置按设计要求错开，剪力墙钢筋连接采取绑扎搭接，柱（剪力墙边缘构件）纵向受力钢筋接头采取电渣压力焊连接，依据规范及图集要求二者钢筋接头百分率均按小于50%控制。
钢筋绑扎与安装方法
钢筋绑扎与安装方法1.钢筋保护层控制：根据钢筋混凝土规范及设计要求确定混凝土的保护层。
底板钢筋保护层控制采用马凳筋和与结构同标号混凝土垫块；框架柱钢筋保护层控制采用Ф14钢筋，间距1000mm井字型控制筋与柱箍筋点焊；墙筋采用梯形定位筋或塑料垫块控制保护层；梁板钢筋保护层采用与结构同标号混凝土垫块和定型马凳，间距600mm，呈梅花形布置。
梁、板、柱钢筋交汇处，保护层厚度极难控制，施工前先做出放样图并定好绑扎顺序。
2．钢筋间距控制为了控制好楼板钢筋上下位置关系以及梁与梁之间、梁与板之间以及梁与柱之间的钢筋穿插，采取钢筋定位措施。
（1）墙体钢筋对于墙体钢筋，采用梯形定距框能很好地保证钢筋位置，但对于定距框的加工质量要求较高，加工时特别注意保证钢筋的保护层厚度的横筋尺寸及端部平整，并画上红色标志；当墙体钢筋一次绑扎较高较长时，为解决钢筋过柔问题，在墙体顶部和中间部位加两道扶直钢管临时支撑，在支完模之后拆除。
（2）楼板钢筋对于楼板上铁的固定采用马凳，当上铁钢筋较粗较密时，采用钢筋马凳能充3.基础底板钢筋绑扎(1)待底板、柱墩、墙体放线完毕，并办好预检送监理检验合格后，将查对好的成型钢筋用吊车运到基槽内，分部位按规格型号堆放。
(2)底板钢筋绑扎，绑扎时由一端向另一端依次绑扎的顺序进行，操作时要按图纸要求的间距划线、铺铁、绑扎、最后成型。
(3)钢筋的弯勾不要倒向一边，底板下层钢筋弯勾朝上，上层钢筋弯勾朝下；墙体的钢筋弯勾应朝向砼内且水平筋与立筋的位置按图施工。
(4)底板的各层钢筋间应加设马凳，以保证钢筋的位置正确，具体规格和要求如下：3.5m板厚处从下往上马凳型号为：A：h=438mm； B:h=698mm； C:h=888mm； D:h=916mm 2m板厚处：E：h=976mm1.2m板厚处：F：h=1776mm(5) 基础底板下铁钢筋采用100mm×100m的砼垫块，间距1m垫于钢筋下，来控制钢筋保护层厚度，侧面的垫块与钢筋绑牢，不应遗漏。
剪力墙钢筋绑扎的施工工艺流程及注意事项
剪力墙钢筋绑扎的施工工艺流程及注意事项1、工程地下室外墙厚度为250mm。
1）施工工艺流程：修整预留钢筋→绑扎垂直梯子铁→绑扎垂直钢筋→绑扎定位横筋（梯子铁）→按照梯子铁的分档绑扎横筋→挂绑拉钩→挂绑垫块2）本工程剪力墙均为双排双向钢筋，双排钢筋间用拉筋呈梅花形拉接（拉筋间距详见结构设计总说明）。
地下室外墙采用机械连接，地上部分仍采用搭界连接，在同一截面钢筋接头的面积小于钢筋总面积的50%,竖向筋相邻接头中心位置应错开35d，水平筋相邻接头端头位置间距应不小于500mm，墙竖筋横筋起步筋距节点边50㎜。
地下室外墙在两层钢筋间设置撑铁，以固定钢筋间距，撑铁用直径12mm的钢筋制作，长度等于两层网片的净距。
剪力墙连系梁上、下纵向钢筋伸入墙内的锚固长度不得小于设计要求及施工规范。
3）绑扎前要将顶板断面的软弱层剔凿完成，钢筋上的水泥浆用钢丝刷刷净才可进行绑扎施工。
剪力墙水平钢筋在两端头、转角、十字节点、连梁等部位的锚固长度及洞口周边的加固筋要符合规范要求（抱肩）。
对人防（支座）部分的墙体钢筋及洞口加筋必须按图纸要求做好，保证人防抗冲击波的能力。
4）对于剪力墙与楼梯休息平台、空调板、外飘窗板及坡道板面的预留钢筋要按标高统一放置，与墙立筋及水平筋绑好，并与墙面保持平行，预留钢筋锚固长度符合设计及规范要求。
由工长、质量员验收合格后，方可先合靠近预留筋一侧的模板。
合模时随时观测预留筋位置是否移动，若出现位移应立即派人隔着墙筋在另一侧修整好后，才可合另一侧模板进行固定。
5）剪力墙与框架柱连接处的剪力墙水平筋要按构造要求锚固到框架柱内。
6）混凝土施工时要留有钢筋工看守，对移位钢筋及时调整，以保证钢筋的位置准确、无偏移。
2、部分墙体钢筋节点构造做法见图集说明。
3、垫块：垫块使用要符合施工规范要求，其厚度要满足规范中钢筋混凝土保护层厚度，正确使用垫块，确保钢筋保护层厚度。
梁、板构件拆模后根据《施工试验计划》对梁、板构件的钢筋保护层进行试验。
构造柱钢筋施工工艺流程
框架柱、暗柱施工工艺流程框柱、暗柱、剪力墙、连梁钢筋绑扎：施工工艺：施工缝处理、钢筋清理→楼板放线→钢筋外露部分调整→框柱、暗柱钢筋绑扎→剪力墙钢筋绑扎→连梁钢筋绑扎→自检→交接检→质检员验收→报监理验收（1）施工缝处理及钢筋清理：顶板混凝土强度达到施工要求后，先对施工缝进行弹线、剔凿、清理，同时应对钢筋表面残余灰浆、混凝土进行清理。
施工缝处理完毕由质检员进行验收（办预检），合格后才允许进行钢筋绑扎。
（2）楼板放线：施工缝、钢筋清理工作完成后由放线工进行剪力墙、门窗洞口平面放线工作，注意放线结果要与设计图纸相符，自检合格后报监理验收。
依据平面放线检查外露剪力墙、框柱、暗柱钢筋的位置、保护层厚度、间距，不符合要求进行调整。
（3）钢筋连接：竖向构件主筋钢筋直径≥12且≤25时采用焊接接头。
框架柱、暗柱钢筋绑扎（1）柱箍筋按分档数量，将箍筋套在柱筋上。
纵向受力筋采用焊接连接合格后，将一个箍筋固定在离顶板上表面50mm（暗柱为30mm)处，再按图纸间距在柱筋上画出分档线，分档线应注意至少画三处，作到三点共面原则。
框架柱、暗柱纵向钢筋连接构造要求：（2）按画好的分档线将套好的箍筋向上移动，然后依次绑扎好箍筋，绑扎后的钢筋保持水平。
应注意箍筋应垂直于柱筋；箍筋绑扎要注意四角采用“兜扣”绑扎，其他部位用“八字扣”绑扎，各个交叉点均应绑扎牢固，箍筋弯钩应沿柱筋方向交错布置，弯钩应做成135°，平直部分长度不小于10d且不小于75mm。
框架柱、暗柱绑扎完毕浇筑混凝土前采用内撑外箍法控制钢筋位置，即在距柱模板上口100mm、距底板100mm、柱中处各安装一个定位框，定位框外侧加设一个箍筋作为限位钢筋，定位框和限位箍筋安装必须到位，防止柱钢筋位移。
定位箍及限位钢筋安装图 模板内口线30m m柱筋直径+8mm柱宽-2mm柱定位箍Φ16钢筋焊制柱宽-2m m（4）绑扎时柱箍筋要分布均匀，平行布置，间距符合要求，起步筋距板面50mm （暗柱为30mm)。
剪力墙钢筋绑扎施工工艺
剪力墙钢筋绑扎施工工艺1、工艺流程墙体弹线→剔凿墙体混凝土浮浆→修理预留搭接钢筋→绑扎纵向钢筋→绑扎水平筋→绑拉筋或支撑2、操作要点1）将预留钢筋调直理顺，并将其表面混凝土浮浆等杂物清理干净。
先立2～4根纵向筋，并划好横筋分档标志，然后于下部及齐胸处绑两根定位水平筋，并在横筋上划好分档标志，然后绑其余纵向筋，最后绑其余横筋。
如剪力墙中有暗梁、暗柱时，应先绑暗梁、暗柱再绑周围横筋。
2）剪力墙钢筋绑扎完后，把垫块或垫圈固定好确保钢筋保护层的厚度。
3) 剪力墙的纵向钢筋每段钢筋长度不宜超过4m(钢筋的直≤12mm)或6m(直径＞12mm)，水平段每段长度不宜超过8m，以利绑扎。
4）剪力墙的钢筋网绑扎。
全部钢筋的相交点都要扎牢，绑扎时相邻绑扎点的铁丝扣成八字形，以免网片歪斜变形。
5）为控制墙体钢筋保护层厚度，宜采用比墙体竖向钢筋大一型号钢筋梯子凳措施，在原位替代墙体钢筋，间距1500mm 左右。
6）剪力墙水平分布钢筋的搭接长度不应小于(la为钢筋锚固长度)。
同排水平分布钢筋的搭接接头之间及上、下相邻水平分布钢筋的搭接接头之间沿水平方向的净间距不宜小于500mm 若搭接采用焊接时应符合《钢筋焊接及验收规程》的规定。
7) 剪力墙竖向分布钢筋可在同一高度搭接，搭接长度不应小于。
8) 剪力墙分布钢筋的锚固：剪力墙水平分布钢筋应伸至墙端，并向内水平弯折10d后截断，其中d为水平分布钢筋直径。
当剪力墙端部有翼墙或转角墙使，内墙两侧的水平分布钢筋和外墙内侧的水平分布钢筋应伸至翼墙或转角墙外边，并分别向两侧水平弯折后截断，其水平弯折长度不宜小于15d。
在转角墙处，外墙外侧的水平分布钢筋应在墙端外角处弯入翼墙，并与翼墙外侧水平分布钢筋搭接。
搭接长度为。
带边框的剪力墙，其水平和竖向分布钢筋宜分别贯穿柱，梁或锚固在柱、梁内。
9) 剪力墙洞口连梁应沿全长配置箍筋，箍筋直径不宜小于6mm，间距不宜大于150mm。
在顶层洞口连梁纵向钢筋伸入墙内的锚固长度范围内，应设置间距不大于150mm 的箍筋，箍筋直径与该连梁跨内箍筋直径相同。

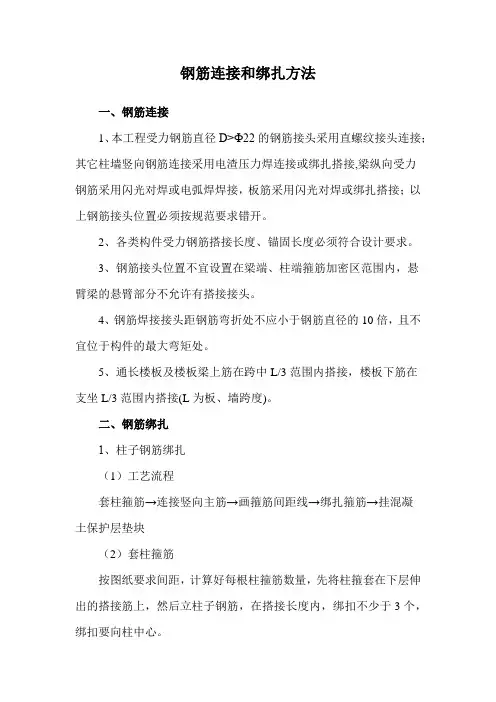

钢筋连接和绑扎方法
钢筋连接和绑扎方法一、钢筋连接1、本工程受力钢筋直径D>Ф22的钢筋接头采用直螺纹接头连接；其它柱墙竖向钢筋连接采用电渣压力焊连接或绑扎搭接,梁纵向受力钢筋采用闪光对焊或电弧焊焊接，板筋采用闪光对焊或绑扎搭接；以上钢筋接头位置必须按规范要求错开。
2、各类构件受力钢筋搭接长度、锚固长度必须符合设计要求。
3、钢筋接头位置不宜设置在梁端、柱端箍筋加密区范围内，悬臂梁的悬臂部分不允许有搭接接头。
4、钢筋焊接接头距钢筋弯折处不应小于钢筋直径的10倍，且不宜位于构件的最大弯矩处。
5、通长楼板及楼板梁上筋在跨中L/3范围内搭接，楼板下筋在支坐L/3范围内搭接(L为板、墙跨度)。
二、钢筋绑扎1、柱子钢筋绑扎（1）工艺流程套柱箍筋→连接竖向主筋→画箍筋间距线→绑扎箍筋→挂混凝土保护层垫块（2）套柱箍筋按图纸要求间距，计算好每根柱箍筋数量，先将柱箍套在下层伸出的搭接筋上，然后立柱子钢筋，在搭接长度内，绑扣不少于3个，绑扣要向柱中心。
（3）连接竖向主筋根据设计和施工要求按绑扎搭、焊接或机械连接方法进行柱主筋的连接，其接头形式、位置必须符合施工规范要求。
（4）画箍筋间距线：在立好的柱子竖向钢筋上，按图纸要求用粉笔划箍筋间距线。
（5）柱箍筋绑扎①按已划好的箍筋位置线，将套好的箍筋往上移动，由上往下绑扎。
②箍筋与主筋要垂直，箍筋转角处与主筋相交点均要绑扎，主筋与箍筋非转交部分的相交点成梅花交错绑扎。
③箍筋的弯钩迭合处应沿柱子竖筋交错布置，并绑扎牢固。
④本工程为有抗震要求，柱箍筋端头应弯成135°，平直部分长度不小于10d(d为箍筋直径)，如箍筋采用90°搭接，搭接处应焊接，焊缝长度单面焊缝不小于5d。
⑤柱上下两端箍筋应按设计要求加密，如设计要求箍筋设拉钩，拉钩应钩住箍筋。
（6）柱筋保护层厚度应符合设计要求，主筋外皮为设计要求的保护层厚度，垫块应绑扎在柱竖筋外皮上(或用塑料卡卡在外竖筋上)，间距为1000mm，以保证竖筋保护层厚度准确。
柱墙梁板钢筋绑扎技术交底
3。3。6框架梁端第一个箍筋应设置在距离圆柱节点边缘50mm处见图17。梁端与柱交接处箍筋要求加密,加密区长度为1.5倍的梁高.
3。3。3梁纵向钢筋出现双层时,则梁上口、下口均设置定位撑，固定梁主筋。见图14。定位撑长度为梁宽减去2mm；端部刷防锈漆；间距2m设置，用火烧丝与梁主筋绑扎牢固；确保梁筋的净距，与双层钢筋处的间距。
3。3.4框架梁钢筋绑扎时，钢筋接头位置为：梁下层纵向钢筋的接头位置在梁支座Ln/3区段内，(Ln为梁净跨长度，相邻两跨中取大值）梁上层纵向钢筋的接头位置在跨中Ln/3范围内.框架梁非贯通筋设置见图15;屋面框架梁具体构造见图16。
（6）过梁或连梁上预埋套管与预留孔洞要求加筋时，加强筋每边伸过洞边Lae。过梁箍筋两端各进入暗柱一个，第一个过梁箍筋距暗柱边50mm。在建筑物的顶层连梁伸入墙体的全部锚固长度范围按要求绑扎箍筋。
3.2.5墙体钢筋绑扎：
（1）检查校正预留筋尺寸、位置：
根据底板砼上弹出的墙身及门窗洞口位置线，再次校正甩槎长度及预埋钢筋位置,如有接槎长度不够或位移时，要及时纠正，合格后再绑扎钢筋。
图2:螺旋箍筋端部与搭接构造图
图3:箍筋弯钩叠合处交错布置与拉筋节点图
3.1.5 钢筋绑扎后，要求按照控制线检查调整钢筋位置,然后垫设混凝土保护层垫块。混凝土保护层的塑料垫块要求卡在柱子竖筋上,卡环要卡紧；卡环间距为600mm，成梅花型布置且离开地面100mm处就要在四周每个侧面加2个卡环；垫块要求避开十字交叉处。框架柱的保护层为20mm.
2。4清扫与弹线：混凝土缝已剔凿验收合格；清扫绑扎的地点，弹出构件中线、边线及模板控制线，在楼层上弹出洞口线，并在模板上弹出板的每根钢筋的位置线。
剪力墙结构钢筋绑扎技术交底
剪力墙结构钢筋绑扎技术交底一、施工准备1、材料准备（1）钢筋：应有出厂质量证明和检验报告单，并按有关规定分批抽取试样作机械性能试验，合格后方可使用。
（2）铁丝：可采用20~22 号铁丝（火烧丝）或镀锌铁丝（铅丝）。
铁丝的切断长度要满足使用要求。
（3）垫块：用水泥砂浆制成 50mm 见方，厚度同保护层的垫块，用于墙柱钢筋的垫块内要预埋 20~22 号火烧丝。
2、主要机具钢筋钩子、撬棍、扳子、绑扎架、钢丝刷子、手推车、粉笔、尺子等。
3、作业条件（1）按施工现场平面图规定的位置，将钢筋堆放场地进行清理、平整。
准备好垫木，按钢筋绑扎顺序分类堆放，并将锈蚀进行清理。
（2）核对钢筋的级别、型号、形状、尺寸及数量是否与设计图纸及加工配料单相同。
（3）熟悉图纸，确定钢筋穿插就位顺序，并与有关工种作好配合工作，如支模、管线、防水施工与绑扎钢筋的关系，确定施工方法，作好技术交底工作。
（4）根据地下室防水施工方案（采用内贴法或外贴施工），底板钢筋绑扎前做完底板下防水层及保护层；支完底板四周模板（或砌完保护墙，做好防水层）。
当地下室外墙防水采用内贴法施工时，在绑扎墙体钢筋之前砌完保护墙，做好防水层及保护层。
二、操作工艺1、工艺流程修理预留伸出钢筋→ 绑扎暗柱钢筋→ 绑扎连梁钢筋→ 绑扎墙体竖向钢筋→ 绑扎墙体水平钢筋→ 绑扎拉钩→ 调整钢筋→ 验收2、修理预留伸出钢筋根据所弹墙线，调整下层墙体伸出的搭接筋，使其位置正确。
若下层墙体伸出钢筋位置偏差较大，应按 1:6 坡度进行调整。
3、绑扎暗柱钢筋（1）按图纸要求间距，计算好每根柱箍筋数量，先将箍筋套在下层伸出的搭接筋上，然后立柱子钢筋，在搭接长度内，绑扣不少于 3 个，绑扣要向柱中心。
（2）在立好的柱子竖向钢筋上，按图纸要求用粉笔划箍筋间距线。
（3）按已划好的箍筋位置线，将已套好的箍筋往上移动，由上往下绑扎，宜采用缠扣绑扎。
（4）箍筋与主筋要垂直，箍筋转角处与主筋交点均要绑扎，主筋与箍筋非转角部分的相交点成梅花交错绑扎。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、本表由施工单位填写,交底单位与接受交底单位各保存一份；
2、当做分部、分项施工作业技术交底时,应填写“分部、分项工程名称”栏。
1、本表由施工单位填写,交底单位与接受交底单位各保存一份；
2、当做分部、分项施工作业技术交底时,应填写“分部、分项工程名称”栏。
交底容：
图1
图2
（3）柱绑扎搭接时，搭接围箍筋设置：直径不小于d/4，（d为搭接钢筋最大直径）。
间距不大于100mm 且不大于5d (d为搭接钢筋最小直径)。
如设计要求箍筋设拉筋时，拉筋应钩住箍筋，见图3。
审核人交底人接受交底人
1、本表由施工单位填写,交底单位与接受交底单位各保存一份；
2、当做分部、分项施工作业技术交底时,应填写“分部、分项工程名称”栏。
技术交底
编号02-01-C2-001
表C2—1
中关村永丰产业基地II-22地块
工程名称
交底日期2014年3月8日中关村壹号一期（D区）
施工单位中国中铁航空港建设集团分项工程名称钢筋工程
交底提要D区剪力墙、柱钢筋绑扎施工工艺及质量要求
交底容：
图3
（4）柱筋保护层厚度（C30~C45时一类环境为30mm，二a类环境为35mm；≥C50时为30mm），垫块应绑在柱主筋外皮上，间距1000mm，以保证主筋保护层厚度准确，当柱截面尺寸有变化时，柱筋应在板弯折，弯后的尺寸要符合设计要求。
（5）为控制柱子竖向主筋的位置，一般在柱子的中部、上部以及预留筋的上口设置三个定位箍筋（定位箍筋用高于柱子箍筋一个规格的钢筋焊制，呈“井”型定位箍筋，顶在模板，比柱截面小2mm）。
钢筋位置
柱钢筋定距框
（三）剪力墙钢筋绑扎工艺流程
在墙体根部弹墙体外皮线、混凝土切割线和模板外控制线→剔凿清理切割线围以砼浮浆→调正纵向钢筋位置→接长竖向钢筋并检查接头质量→绑竖向和水平梯子筋→绑
