基础、剪力墙、柱、板、梁钢筋绑扎实操经验
地下室剪力墙及底板钢筋绑扎施工技术交底
3.4内剪力墙人防区域特殊要求
①内剪力墙纵向钢筋与顶板、底板连接
1.内剪力墙纵向钢筋插入底板，满足：
（1）插到板底，弯钩长度根据数值长度查下表
竖直长度
弯钩长度
≥0.5LaF
12d且≥150
≥0.6LaF
10d且≥150
≥0.7LaF
8d且≥150
≥0.8LaF
6d且≥150
（2）弯钩超两侧
±15
钢尺量连续三档、取最大值
绑扎钢筋骨架
长
±8
钢尺检查
宽、高
±3
钢尺检查
受力钢筋
间距
±8
钢尺梁两端、中间各一点、取最大值
排距
±3
保护层厚度
基础
±8
钢尺检查
柱梁
±3
钢尺检查
板、墙、壳
±2
钢尺检查
绑扎箍筋、横向钢筋间距
±15
钢尺量连续三档、取最大值
钢筋弯起点位置
15
钢尺检查
预埋件
中心线位置
3
钢尺检查
水平高差
在梁纵向受力钢筋采用双层排列时，两排钢筋之间应垫以直径≥25mm的短钢筋，以保持其设计距离。箍筋的接头（弯钩迭合处）应交错布置在两根架力钢筋上。
平板钢筋网绑扎时，四周钢筋交叉点应每点扎牢，绑扎时应注意相邻绑点的铁丝要成八字形，以免网片歪斜变形，板的钢筋网绑扎还应注意板上部的负筋位置。
梁交叉节点处钢筋穿插十分稠密时，应留出振动棒头子插入空隙，以利灌筑混凝土。平板钢筋绑扎前必须按图纸划出钢筋间距位置线，尽量做到纵横向一条线。
钢筋工程包括埋件，必须开具隐蔽工程验收，由质监部门检查合格后报请监理工程师验收认可后方可进入一道工序。
墙、柱、梁钢筋绑扎
墙、柱、梁钢筋绑扎剪力墙钢筋绑扎：a.墙钢筋网绑扎时，须将全部钢筋相交点全部绑扎牢，绑扎时注意相邻绑扎点的绑扎扣，要成‘八’字型，以免网片歪斜变形，钢筋弯钩要朝向砼内。
b.按设计要求，为保证钢筋间距，钢筋砼墙双排钢筋之间设ф6拉结筋，双向间距600，梅花型布置。
c.为防止在浇筑砼时，墙筋位移，浇筑砼时，墙上部钢筋两侧用Φ14钢筋架通长找直，墙钢筋采用绑扎搭接。
绑扎扣弯向墙的里侧。
d.为控制钢筋保护层厚度，采用预制成品水泥撑棍，每侧纵横方向1米/个。
墙钢筋定位架（5）、暗柱筋绑扎柱筋绑扎之前，按箍筋间距在柱筋上画好点，然后绑扎箍筋，将已套好的箍筋往上移动，由上往下绑扎，箍筋与主筋垂直，全部受力筋必须均与箍筋绑扎，并使其间距符合规范要求。
梁柱节点内箍筋按钢筋加密区钢筋绑扎。
保护层厚度为20㎜，保护层材料为预制水泥撑棍，间距为1m。
（6）、梁板筋绑扎梁筋在梁底模板支设完成后开始绑扎，将主筋摆在所要绑扎的位置上，把箍筋依次套入，箍筋间距按设计绑扎，并错开活口位置。
第一根箍筋距柱皮50mm，箍筋采用套扣法绑扎，主筋接头交错布置在两根架立筋上，主筋与箍筋交汇处全部绑牢。
应特别注意梁顶面主筋间净距要有40mm以上，以利于混凝土浇筑，梁柱节点处箍筋按设计要求加密。
梁与柱交接处，梁筋锚入柱中长度应符合图纸设计要求及规范规定。
梁钢筋保护层厚度为25㎜，保护层材料侧面为塑料卡环，半径25㎜，底部为大理石垫块，厚度为25㎜，间距分别为1m。
板筋绑扎前，清除干净杂物，在模板上画好主筋分布筋间距，按画好的间距先摆受力筋，后放分布筋、预埋件、电线管等及时配合安装，对于单向板只绑扎除外围两根筋的相交点全部绑扎外，其余交点可隔点绑扎（双向配筋板相交点，须全部绑扎），双向板须全部绑扎，绑扎完毕，对板的负弯矩筋，每个扣均需要绑扎，在主筋下垫大理石垫块。
楼板的保护层为15ｍｍ厚，现浇板用50×50×15mm大理石垫块，1个/㎡，钢筋下料时应注意扣除其保护层的厚度，偏差值在0～3mm 范围之内。
地下室剪力墙、柱钢筋绑扎
地下室剪力墙、柱钢筋绑扎在建筑施工中，地下室剪力墙和柱钢筋绑扎是一项至关重要的工作，它直接关系到建筑物的结构安全和稳定性。
接下来，让我们详细了解一下这项工作的具体流程和要点。
一、施工准备在进行地下室剪力墙、柱钢筋绑扎之前，需要做好充分的准备工作。
首先，要熟悉施工图纸，明确钢筋的规格、型号、数量和布置方式。
然后，准备好所需的钢筋材料，确保钢筋的质量符合要求，没有锈蚀、弯曲等缺陷。
同时，还要准备好绑扎用的钢丝、扎钩等工具。
施工现场的清理也必不可少，要将基层表面的杂物、灰尘等清理干净，确保钢筋能够与基层牢固结合。
此外，还需要在墙、柱的位置弹出控制线，以便准确地确定钢筋的位置。
二、钢筋加工根据施工图纸的要求，对钢筋进行下料和加工。
钢筋的下料长度要准确，以避免浪费材料或出现长度不足的情况。
对于剪力墙和柱的纵向钢筋，通常采用直螺纹连接或焊接的方式进行接长，接头的位置和数量要符合规范要求。
钢筋的弯曲加工要使用专门的弯曲设备，确保弯曲角度和半径符合设计要求。
加工好的钢筋要分类堆放，并做好标识，防止混淆。
三、剪力墙钢筋绑扎1、立竖筋先将竖筋与下层伸出的搭接筋绑扎，在竖筋上画好水平筋分档标志，然后在下部及齐胸处绑两根横筋定位，并在横筋上画好竖筋分档标志，接着绑扎其余竖筋，最后再绑扎其余横筋。
2、水平筋绑扎绑扎水平筋时，要注意钢筋的间距和位置，确保符合设计要求。
水平筋的接头应错开，相邻接头的间距不应小于 500mm。
3、拉钩设置为了保证剪力墙的整体性和抗震性能，通常会设置拉钩。
拉钩的间距和规格要符合设计要求，拉钩应钩住水平筋和竖筋。
4、保护层控制在剪力墙钢筋绑扎过程中，要注意控制钢筋的保护层厚度。
一般采用水泥砂浆垫块或塑料垫块来保证保护层的厚度，垫块应均匀分布，间距不宜过大。
四、柱钢筋绑扎1、套柱箍筋按图纸要求间距，计算好每根柱箍筋数量，先将箍筋套在下层伸出的搭接筋上，然后立柱子钢筋。
2、竖向钢筋连接柱子纵向钢筋的连接方式通常有焊接、机械连接等。
剪力墙钢筋的绑扎方法及要求
剪力墙钢筋的绑扎方法及要求哎呀，这可是个不小的话题啊！咱们就从剪力墙钢筋的绑扎方法说起吧。
咱们得明白，剪力墙是建筑物中的一种重要结构，它的作用就是抵御水平方向的压力。
而钢筋呢，就像是剪力墙的骨架，把墙体撑得牢牢的。
所以，钢筋的绑扎可不能马虎哦！1. 1.1 准备工作咱们得准备好钢筋和扎丝。
钢筋要选用质量好、直径合适的，这样才能保证墙体的承重能力。
扎丝嘛，就是用来把钢筋绑在一起的。
有了这些工具，咱们就可以开始动手了。
1.1.2 绑扎顺序绑扎钢筋的时候，要按照一定的顺序来进行。
一般来说，是从下往上，从左往右。
这样绑扎出来的墙体才会更加稳定。
当然啦，具体的顺序还要根据实际情况来定。
1.1.3 绑扎方法绑扎钢筋的方法有很多种，比如说环形绑扎、螺旋形绑扎等等。
但是，不管用哪种方法，都要注意以下几点：一是要把钢筋搭接好，二是要把钢筋弯成一个圆圈，三是要确保钢筋之间的距离均匀。
1.22.1 钢筋的弯曲在绑扎钢筋的过程中，有时候需要把钢筋弯曲成一个圆圈。
这个过程可不能马虎哦！要用力均匀地弯曲钢筋，让它变成一个漂亮的圆圈。
而且，弯曲后的钢筋还要进行检查，确保没有变形或者损坏。
2.1.2 钢筋的搭接在绑扎钢筋的过程中，还需要注意钢筋之间的搭接。
搭接的位置要选择得当，既要保证墙体的整体稳定性，又要避免浪费材料。
而且，搭接的地方还要用扎丝紧紧地固定住。
2.1.3 钢筋的间距在绑扎钢筋的过程中，还要注意钢筋之间的间距。
间距过大或过小都会影响墙体的承重能力。
所以，在绑扎钢筋之前，要先确定好每个钢筋之间的间距。
2.2 2.2 钢筋的检查在绑扎钢筋的过程中，还要不断地对已经绑扎好的钢筋进行检查。
看看有没有出现变形、损坏等问题。
如果发现有问题，要及时进行调整或者更换。
2.2.2 钢筋的加固在绑扎钢筋的过程中，还可以对一些关键部位进行加固。
比如说，在墙体的转角处、梁柱的连接处等等。
这样可以进一步提高墙体的稳定性和承重能力。
剪力墙钢筋的绑扎可不是一件简单的事情哦！咱们要严格按照规定的步骤和方法来进行。

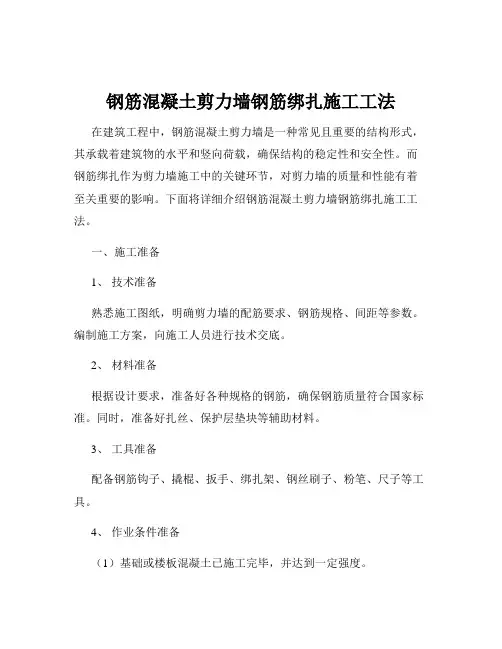

钢筋混凝土剪力墙钢筋绑扎施工工法
钢筋混凝土剪力墙钢筋绑扎施工工法在建筑工程中，钢筋混凝土剪力墙是一种常见且重要的结构形式，其承载着建筑物的水平和竖向荷载，确保结构的稳定性和安全性。
而钢筋绑扎作为剪力墙施工中的关键环节，对剪力墙的质量和性能有着至关重要的影响。
下面将详细介绍钢筋混凝土剪力墙钢筋绑扎施工工法。
一、施工准备1、技术准备熟悉施工图纸，明确剪力墙的配筋要求、钢筋规格、间距等参数。
编制施工方案，向施工人员进行技术交底。
2、材料准备根据设计要求，准备好各种规格的钢筋，确保钢筋质量符合国家标准。
同时，准备好扎丝、保护层垫块等辅助材料。
3、工具准备配备钢筋钩子、撬棍、扳手、绑扎架、钢丝刷子、粉笔、尺子等工具。
4、作业条件准备（1）基础或楼板混凝土已施工完毕，并达到一定强度。
（2）墙身位置线、控制线已弹好。
（3）预留钢筋表面的水泥浆、铁锈等已清理干净。
二、钢筋加工1、钢筋调直采用调直机对盘圆钢筋进行调直，确保钢筋直线度符合要求。
2、钢筋切断根据设计长度，使用钢筋切断机将钢筋切断，切口应平齐，不得有马蹄形或弯曲现象。
3、钢筋弯曲成型按照设计要求的形状和尺寸，使用钢筋弯曲机对钢筋进行弯曲成型。
三、钢筋绑扎1、立筋绑扎（1）先将竖筋与下层伸出的搭接筋绑扎，在竖筋上画好水平筋分档标志。
（2）然后在下部及齐胸处绑两根横筋定位，并在横筋上画好竖筋分档标志。
（3）接着绑扎其余竖筋，最后再绑扎其余横筋。
2、水平筋绑扎（1）在竖筋上按水平筋间距画好标志，然后从一端开始逐根绑扎水平筋。
（2）水平筋应与竖筋相互垂直，绑扎时应采用八字扣，保证钢筋绑扎牢固。
3、拉筋绑扎按照设计要求设置拉筋，拉筋应拉住竖筋和水平筋，间距应符合设计要求。
4、钢筋绑扎的注意事项（1）钢筋的交叉点应采用扎丝逐点绑扎牢固，不得有漏绑现象。
（2）相邻绑扎点的扎丝扣要成八字形，以免网片歪斜变形。
（3）钢筋绑扎时应保证钢筋的位置和间距准确，如有偏差应及时调整。
（4）保护层垫块应按规定间距绑扎在钢筋上，以保证钢筋的保护层厚度符合要求。

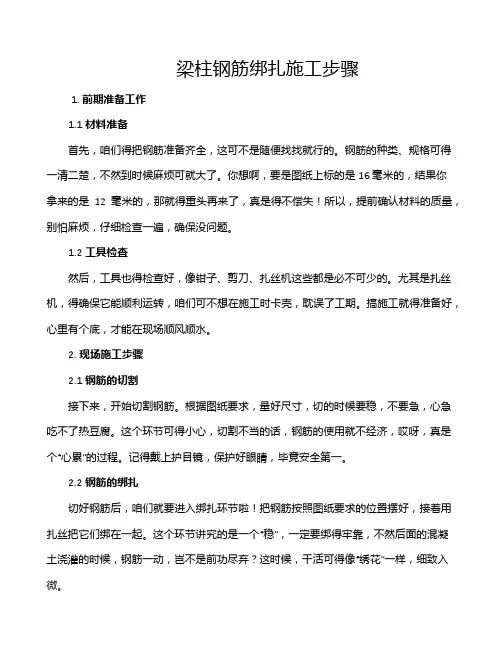

梁柱钢筋绑扎施工步骤
梁柱钢筋绑扎施工步骤1. 前期准备工作1.1 材料准备首先，咱们得把钢筋准备齐全，这可不是随便找找就行的。
钢筋的种类、规格可得一清二楚，不然到时候麻烦可就大了。
你想啊，要是图纸上标的是16毫米的，结果你拿来的是12毫米的，那就得重头再来了，真是得不偿失！所以，提前确认材料的质量，别怕麻烦，仔细检查一遍，确保没问题。
1.2 工具检查然后，工具也得检查好，像钳子、剪刀、扎丝机这些都是必不可少的。
尤其是扎丝机，得确保它能顺利运转，咱们可不想在施工时卡壳，耽误了工期。
搞施工就得准备好，心里有个底，才能在现场顺风顺水。
2. 现场施工步骤2.1 钢筋的切割接下来，开始切割钢筋。
根据图纸要求，量好尺寸，切的时候要稳，不要急，心急吃不了热豆腐。
这个环节可得小心，切割不当的话，钢筋的使用就不经济，哎呀，真是个“心累”的过程。
记得戴上护目镜，保护好眼睛，毕竟安全第一。
2.2 钢筋的绑扎切好钢筋后，咱们就要进入绑扎环节啦！把钢筋按照图纸要求的位置摆好，接着用扎丝把它们绑在一起。
这个环节讲究的是一个“稳”，一定要绑得牢靠，不然后面的混凝土浇灌的时候，钢筋一动，岂不是前功尽弃？这时候，干活可得像“绣花”一样，细致入微。
3. 质量检查3.1 现场巡查绑扎完后，别急着松口气，咱们还得进行质量检查。
现场巡查是个关键步骤，师傅们可不能掉以轻心。
走一圈，看看钢筋的排列、绑扎的牢固程度，一定要确保一切都符合规范。
就像“临阵磨枪”，要确保每一个细节都完美，才安心。
3.2 随时调整如果发现问题，及时调整，不怕麻烦。
现场可不能有任何松动的地方，咱们的目标就是万无一失。
这样，等到浇筑混凝土时，才能安心，不至于临时抱佛脚。
做到这一点，就像“细水长流”，长远来看才会更稳妥。
4. 施工总结最后，施工结束后，别忘了总结经验。
这是个“循序渐进”的过程，咱们在这过程中学到的，都是宝贵的财富。
无论是材料的选择，还是工具的使用，抑或是施工的每一步，都是值得记录的经验。
梁,板,柱,墙钢筋绑扎
梁，板，柱，墙钢筋绑扎一、施工准备：1、材料及主要机具：（1）钢筋：应有出厂合格证、按规定作力学性能复试。
当加工过程中发生脆断等特殊情况，还需化学成分检验（2）铁丝：可采用20~22号铁丝（火烧丝）或镀锌铁丝（铅丝），铁丝切断长度要满足使用要求。
（3）垫块：用水泥砂浆制成，50㎜见方，厚度同保护层，垫块内预埋20~22号火烧丝。
或用塑料卡、拉筋、支撑筋。
（4）主要机具：钢筋钩子、撬棍、扳子、绑扎架、钢丝刷子、手推车、粉笔、尺子等。
2、作业条件：（1）钢筋进场后应检查是否有出厂证明、复试报告，并按施工平面图中指定的位置，按规格、使用部位、编号分别加垫木堆放。
（2）钢筋绑扎前，应检查有无锈蚀，除锈之后再运至绑扎部位。
（3）熟悉图纸、按设计要求检查已加工好的钢筋规格、形状、数量是否正确。
（4）做好抄平放线工作，弹好水平标高线，柱、墙外皮尺寸线。
（5）根据弹好的外皮尺寸线，检查下层预留搭接钢筋的位置、数量、长度、如不符合要求时，应进行处理。
绑扎前先整理调直下层伸出的搭结筋，并将锈蚀、水泥砂浆等污垢清除干净。
（6）根据标高检查下层伸出搭结筋处的混凝土表面标高（柱顶、墙顶）是否符合图纸要求，如有松散不实之处，要剔除并清理干净。
（7）模板安装完并办理预检，将模板内杂物清理干净。
（8）按要求搭好脚手架。
（9）根据设计图纸及工艺标准要求，向班组进行技术交底。
二、操作工艺：1、柱子钢筋：1）工艺流程：套柱箍筋→搭接绑扎竖向受力筋→画箍筋间距线→绑箍筋2）套柱箍筋：按图纸要求间距，计算好每根柱箍筋数量，先将箍筋套在下层伸出的搭接筋上，然后立柱子钢筋，在搭接长度内，绑扣不少于3个，绑扣要向柱中心。
如果柱子主筋采用光圆钢筋搭接时，角部弯钩应与模板成45度，中间钢筋的弯钩应与模板成90度角。
3）搭接绑扎竖向受力筋：柱子主筋立起之后，绑扎接头的搭接长度应符合设计要求。
4）画箍筋间距线：在立好的柱子竖向钢筋上按图纸要求用粉笔划箍筋间距线。
基础剪力墙柱板梁钢筋绑扎流程及方法介绍
基础剪力墙柱板梁钢筋绑扎流程及方法介绍在建筑结构中，剪力墙、柱、板、梁等构件都需要进行钢筋绑扎，以保证其承载能力和安全性。
本文将介绍基础剪力墙柱板梁钢筋绑扎的流程及方法。
一、钢筋的加工和清洗在进行钢筋绑扎之前，首先需要对钢筋进行加工和清洗。
加工包括钢筋的剪切和弯曲，以满足设计要求。
而清洗则是为了去除钢筋表面的氧化物和污垢，在绑扎过程中能够更好地与混凝土粘合。
在进行钢筋加工和清洗时，应根据相关规范和要求进行操作，保证钢筋的质量和安全性。
二、绑扎位置的确定和标志钢筋绑扎的位置和数量是根据设计要求来确定的，需要仔细查看相关施工图纸。
在确定绑扎位置后，可以使用铅笔或彩笔在钢筋上进行标志，方便后续的操作。
三、钢筋的组织和绑扎在进行钢筋绑扎时，应遵循相关的绑扎组织和方法。
具体可分为以下几个步骤：1.将两根钢筋的重叠部分错开至少30个直径，以避免出现脆化和裂纹。
2.使用钢丝或钢筋扎扣将两根钢筋固定在一起。
3.绑扎点的数量应符合设计要求，以保证承载能力和安全性。
在钢筋绑扎过程中，需要注意以下事项：1.绑扎点应固定在结构的节点处，以确保结构的整体稳定性。
2.绑扎点的宽度和长度应符合设计要求，以确保钢筋与混凝土之间的粘结性能。
3.钢筋之间的距离和间隔应符合设计要求，以确保结构的承载能力和安全性。
四、验收和记录在完成钢筋绑扎后，应进行验收和记录。
验收主要包括以下几个方面：1.钢筋的数量和规格是否符合设计要求。
2.钢筋的绑扎位置和方法是否符合规范和要求。
3.钢筋表面是否清洁干净，是否有损伤和腐蚀现象。
在验收合格后，应将绑扎记录进行保存和备案，以便后续的施工和维护。
五、安全措施在进行钢筋绑扎时，需要注意以下安全措施：1.保持现场的清洁和整洁，避免钢筋绑扎时出现滑倒和撞伤等事故。
2.使用符合要求的钢筋和绑扎工具，确保工具的安全和质量。
3.在绑扎高处的钢筋时，应使用安全带等安全设备，确保工作人员的安全。
六、总结基础剪力墙柱板梁钢筋绑扎是建筑结构施工中的重要环节，需要引起足够的重视。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基础、剪力墙、柱、板、梁钢筋绑扎实操经验
一、基础钢筋绑扎
1、工艺流程
绑扎承台钢筋→绑扎地梁钢筋→绑扎底板底层钢筋→摆放底板马凳→绑扎底板面层钢筋→墙、柱钢筋插筋→验收
2、承台钢筋绑扎
绑扎承台钢筋时先深后浅,先大承台,后小承台，高深承台,侧面要绑扎分布钢筋。
3、基础梁钢筋绑扎
3.1绑扎时，先在垫层上按图纸设计要求划好箍筋的间距（绑扎箍筋时按要求间距加密）,再在胎模内按图放置梁钢筋。
3.2基础梁多方向钢筋交叉的，预先排列基础梁绑扎先后顺序，以免面钢筋超高。
3.3地下室基础梁板受力情况不同于楼层框架,基础梁梁底为受压区，梁面为受拉区，地下室底板面层钢筋在梁第一层面筋下通过。
3.4主梁主筋穿好套好箍筋，按已画好的间距逐个分开，固定主筋，穿次梁主筋并套好箍筋，放主梁架立筋、次梁架立筋。
基础梁主
筋构造和箍筋加密区位置见示意图。
3.5箍筋弯钩的叠合处，在梁中交错绑扎，箍筋弯钩为135度。
3.6基础梁伸入承台处，梁钢筋锚固长度以伸入柱边或墙边开始算梁的锚固长度。
3.7基础梁钢筋，在绑扎完成后，主筋下垫好垫块，保证主筋保护层的厚度。
3.8基础梁接头位置相互错开，在受力钢筋直径35倍区段范围内（且不小于500mm），有接头的受力钢筋截面面积占受力钢筋总截面面积不超过50%。
3.1.3.9梁主筋双排时，用Φ25短钢筋垫在两层钢筋之间，两排排距不少于一倍主筋直径。
4、绑基础底板钢筋
4.1底板钢筋绑扎前先按图纸钢筋间距要求，在防水保护层上弹出轴线、基坑线、钢筋位置线，按线摆放钢筋。
4.2 按弹出的钢筋位置线，先铺底层钢筋。
点这免费下载施工技术资料根据受力情况，决定下层钢筋哪个方向钢筋在下面，一般先铺短向钢筋，再铺长向钢筋。
4.3 钢筋绑扎时，靠近外围两行的相交点每点都绑扎，中间部分。
