管道检测施工方案
管道检测施工方案

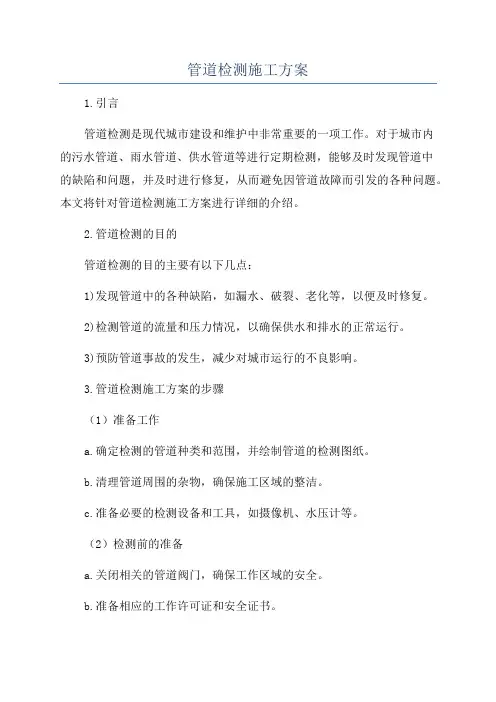

管道检测施工方案1.引言管道检测是现代城市建设和维护中非常重要的一项工作。
对于城市内的污水管道、雨水管道、供水管道等进行定期检测，能够及时发现管道中的缺陷和问题，并及时进行修复，从而避免因管道故障而引发的各种问题。
本文将针对管道检测施工方案进行详细的介绍。
2.管道检测的目的管道检测的目的主要有以下几点：1)发现管道中的各种缺陷，如漏水、破裂、老化等，以便及时修复。
2)检测管道的流量和压力情况，以确保供水和排水的正常运行。
3)预防管道事故的发生，减少对城市运行的不良影响。
3.管道检测施工方案的步骤（1）准备工作a.确定检测的管道种类和范围，并绘制管道的检测图纸。
b.清理管道周围的杂物，确保施工区域的整洁。
c.准备必要的检测设备和工具，如摄像机、水压计等。
（2）检测前的准备a.关闭相关的管道阀门，确保工作区域的安全。
b.准备相应的工作许可证和安全证书。
c.安排专业的人员进行检测，确保施工的精确性和安全性。
（3）管道检测a.使用专业的摄像机等设备进行内部管道的检测，记录其中的问题和缺陷。
b.使用水压计等设备进行管道的流量和压力测试，并记录结果。
c.依据检测结果，制定相应的修复计划。
（4）检测后处理a.对于发现的问题和缺陷，及时进行修复和更换，确保管道的正常运行。
b.修复后，进行二次检测，确保问题已经解决。
c.对检测过程进行总结和评估，总结出经验和教训，为今后的检测工作做好准备。
4.管道检测的注意事项（1）确保工地的安全在进行管道检测时，需要注意工地的安全。
为保证施工人员的人身安全，需要进行必要的防护措施，并提供必要的安全设备和培训。
（2）准备专业的设备和人员管道检测需要使用一些专业的设备和仪器，如高清摄像机、水压计等，同时也需要有经验丰富的人员进行操作和解读结果。
（3）定期维护和检测管道检测应该定期进行，以确保管道的正常运行和及时发现问题。
建立完善的维护和检测制度是非常重要的。
（4）及时修复问题一旦发现管道中存在问题和缺陷，应立即进行修复。
管道检测工程施工方案

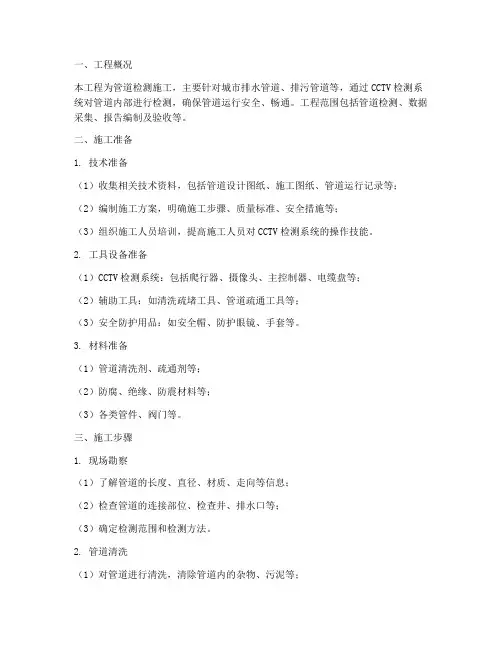

一、工程概况本工程为管道检测施工，主要针对城市排水管道、排污管道等，通过CCTV检测系统对管道内部进行检测，确保管道运行安全、畅通。
工程范围包括管道检测、数据采集、报告编制及验收等。
二、施工准备1. 技术准备（1）收集相关技术资料，包括管道设计图纸、施工图纸、管道运行记录等；（2）编制施工方案，明确施工步骤、质量标准、安全措施等；（3）组织施工人员培训，提高施工人员对CCTV检测系统的操作技能。
2. 工具设备准备（1）CCTV检测系统：包括爬行器、摄像头、主控制器、电缆盘等；（2）辅助工具：如清洗疏堵工具、管道疏通工具等；（3）安全防护用品：如安全帽、防护眼镜、手套等。
3. 材料准备（1）管道清洗剂、疏通剂等；（2）防腐、绝缘、防震材料等；（3）各类管件、阀门等。
三、施工步骤1. 现场勘察（1）了解管道的长度、直径、材质、走向等信息；（2）检查管道的连接部位、检查井、排水口等；（3）确定检测范围和检测方法。
2. 管道清洗（1）对管道进行清洗，清除管道内的杂物、污泥等；（2）清洗后检查管道内部状况，确认管道畅通。
3. CCTV检测（1）将CCTV检测系统送入管道内部，进行检测；（2）操作人员通过监视器观察管道内部状况，记录检测数据；（3）对检测到的缺陷、故障进行标注和拍照。
4. 数据采集与整理（1）将检测数据录入计算机，进行整理和分析；（2）编制检测报告，包括管道状况、缺陷、故障等内容。
5. 管道修复（1）根据检测报告，对管道缺陷、故障进行修复；（2）修复后，再次进行检测，确保修复效果。
6. 验收与提交报告（1）组织验收小组，对修复后的管道进行验收；（2）验收合格后，提交检测报告，包括管道状况、缺陷、故障等内容。
四、安全措施1. 施工人员必须穿戴安全防护用品，如安全帽、防护眼镜、手套等；2. 检测过程中，确保检测系统稳定运行，防止发生意外；3. 施工现场设置警示标志，提醒行人注意安全；4. 严格按照操作规程进行施工，确保施工安全。
排水管道检测施工方案
排水管道检测施工方案1. 引言排水管道是城市污水系统中的重要组成部分，负责排放和转运污水。
然而，长期使用和自然因素的影响会导致排水管道出现堵塞、破裂等问题，对城市环境和居民生活造成严重影响。
因此，定期对排水管道进行检测是必要且重要的，以及时发现和修复问题。
本文档将介绍一种排水管道检测施工方案，包括检测方法、仪器设备、操作步骤等内容，以帮助相关从业人员进行有效的排水管道检测工作。
2. 检测方法在排水管道检测中，常用的方法包括视觉检测、压力测试和漏点定位等。
具体方法选择应根据管道材料、管道状况和检测需求等因素综合考虑。
2.1 视觉检测视觉检测是最常用的排水管道检测方法之一，通过使用可穿越管道的摄像头设备，对管道内部进行实时观察和记录。
这种方法适用于小型管道和一般情况下的检测，可以直接观察到管道内部的问题，如裂纹、漏水等。
常见的视觉检测设备有管道检测摄像机。
2.2 压力测试压力测试是通过给排水系统加压，观察系统是否有漏水或其他问题的检测方法。
这种方法适用于大型管道和长距离管道的检测，可以通过测量系统的压力变化来判断是否存在问题。
常见的压力测试设备有压力计和压力泵。
2.3 漏点定位漏点定位是针对排水管道漏水问题的一种检测方法，通过使用特定的检测仪器和探测剂，在漏点处产生可听到或可见的信号，以定位问题所在。
这种方法适用于漏水问题明显的管道和需要精确定位问题的情况。
常见的漏点定位仪器有超声波检测仪和烟雾机。
3. 仪器设备在排水管道检测工作中，需要配备相应的仪器设备，以支持不同的检测方法。
•管道检测摄像机：用于进行视觉检测，通过摄像头实时观察和记录管道内部情况。
•压力计和压力泵：用于进行压力测试，检测管道系统的压力变化。
•超声波检测仪：用于漏点定位，通过探测漏点处产生的超声波信号来定位问题所在。
•烟雾机：用于漏点定位，通过产生可见的烟雾来定位问题所在。
除了上述仪器设备外，还应配备相应的电源和数据记录设备，以支持实时观察和数据记录的需求。
管道检测疏通施工方案
管道检测疏通施工方案一、引言管道是城市生活中不可或缺的基础设施之一，其畅通与否直接关系到市民的生活和安全。
然而，由于各种原因，管道可能会出现堵塞或损坏的情况，需要进行检测和疏通施工。
本文将介绍管道检测疏通的方法和方案。
二、检测阶段在进行疏通之前，首先需要对管道进行检测，以确定堵塞的具体位置和原因。
常用的管道检测方法有以下几种：1. 监测设备利用现代监测设备，如红外线相机、声纹探测器等，对管道进行全面检测，快速定位问题区域。
2. 压力测试通过增加管道内的压力，观察压力变化情况，可以判断管道是否存在漏洞或堵塞。
3. 内视镜检测使用内视镜设备进入管道内部，查看管道内部情况，发现异常情况并记录。
三、疏通方案确定问题的具体位置和原因后，需要采取相应的疏通方案来解决管道堵塞问题。
1. 冲洗对于一些简单的管道堵塞情况，可以采用高压水枪进行冲洗，清除管道内的污物和堵塞物。
2. 物理疏通对于较为顽固的堵塞，可以利用特殊的疏通工具，如管道清洗器具等，进行物理疏通，将堵塞物清除。
3. 化学疏通针对一些堵塞比较严重的情况，可以使用化学药剂进行疏通，通过化学溶解的方式清除堵塞物。
四、施工注意事项在进行管道检测和疏通施工时，需要注意以下几点：•施工人员应具备相关技术资质和经验，确保施工安全。
•施工现场需进行安全防护措施，避免发生意外事故。
•施工过程中要保持与相关部门的沟通，确保工作进展顺利。
五、结论通过对管道检测疏通方案的介绍，可以更好地了解如何有效地进行管道堵塞问题的处理，保障城市的正常运转和市民的生活质量。
在施工过程中，务必严格按照操作规程进行操作，确保施工质量和安全。
希望本文能为读者提供一些有用的信息和启发，谢谢阅读。
CCTV管道检测施工方案
CCTV管道检测施工方案1、项目实施的技术路线根据项目工程特点及相关技术要求，为了保障本项目能够达到通过CCTV检测方式检查出现有管线的现状，确保业主单位对该段管线的再利用可行性提供详实的依据，本项目的整体实施总体技术路线如下：图1.1-1CCTV检测流程图2、管道检测方案（1）管道电视检测基本原理CCTV（Closed Circuit television）闭路电视检测是一种远程采集图像，通过有线传输方式，进行显示和记录的集成系统。
其原理如同“胃镜”，即带有摄像与灯光功能的爬行器在管道内爬行，同时为管道摄像，“眼见为实”地诊断管道使用状态。
为了获得清晰的的图像，CCTV设备一般都配有亮度可调节的灯光，可旋转的摄像头，高度可调节的支架等。
（2）电视检测设备CCTV的基本设备包括：摄像头、爬行器、灯光、线缆、监视器、录像和计算机控制系统、长度测量仪等。
由主控制器控制具有摄像功能的“机器人”爬行器在管道内行走，进行内部检测。
CCTV设备种类繁多，为保证检测结果的准确度与精确度，一般CCTV检测设备需要达到一定的技术指标，如下表：表1 CCTV检测设备技术要求管道检测的前提是待检测管道符合检测标准，为获得清晰、完整的检测录像，应首先对管道进行必要的封堵、降水、窨井清捞、管道疏通清洗等工作，才能将淤泥覆盖之下的管道内部情况如实呈现。
检测时首先将远程控制彩色CCTV检视镜头送入已清洗好的管道内，将管道内的状况同时传输到电视监视屏幕和电脑上。
操作人员通过专用软件可将整个检测过程逐一检查并录制成数字影像文件（mp4/mpg/avi等）存储在电脑硬盘内，如在检测的过程中有异常现象发生时，操作人员可通过专用软件将异常点位置、方位及异常现象的种类如积水、破裂、脱节、腐蚀等数据记录下来，并可抓拍照片存入电脑内。
为便于后期对检视结果分析和判读，在CCTV检测时，异常点将停留片刻（5秒以上），以获得清晰的影像。
在CCTV电视检测结束后，所有检测过程中产生的文件（影像文件）将转化成可在客户电脑上浏览和播放的文件格式，并刻成光盘供用户使用。
管道无损检测施工方案
管道无损检测施工方案1. 引言管道无损检测是一种非破坏性检测技术，用于评估管道的完整性和安全性，以确保管道系统的可靠运行。
本文将介绍一种常用的管道无损检测施工方案，旨在提供全面而有效的检测方法。
2. 施工准备在进行管道无损检测之前，需要进行一系列的准备工作，以确保施工顺利进行。
以下是准备工作的步骤：2.1 管道安全措施在开始施工之前，需要确保管道系统的安全。
这包括关闭管道系统的阀门，并将其压力减至最低。
同时，需要对管道进行气体检测，以确保没有泄漏或其他安全隐患。
2.2 设备准备进行管道无损检测需要使用专业的设备。
在施工前，需要检查无损检测设备的工作状态，并确保其正常运行。
同时，还需要准备适当的探头和传感器，以便对管道进行准确的检测。
2.3 人员培训对于参与管道无损检测的人员，需要进行充分的培训。
他们需要了解无损检测的原理、操作步骤和安全注意事项。
只有经过培训的人员才能进行管道无损检测工作，以确保施工的准确性和安全性。
3. 施工步骤一旦准备工作完成，就可以开始进行管道无损检测的施工。
下面是施工步骤的详细说明：3.1 数据采集首先，需要使用无损检测仪器对管道进行数据采集。
根据无损检测的原理，可以选择合适的检测方法和技术。
常用的无损检测方法包括超声波检测、磁粉检测、液体渗透检测等。
通过这些方法，可以获取管道的各项数据，例如管道的壁厚、裂纹等。
3.2 数据处理采集到的数据需要进行处理和分析，以获得准确的检测结果。
数据处理通常包括去噪、滤波、信号增强等步骤。
通过这些处理，可以提高数据的质量和可靠性，并准确评估管道的健康状况。
3.3 结果评估根据处理后的数据，可以对管道的健康状况进行评估。
评估结果可以分为正常和异常两种情况。
对于异常情况，还需要进一步分析和确认问题的具体原因和严重程度。
3.4 生成报告最后，根据评估结果生成一份管道无损检测报告。
报告应包括管道的基本信息、检测方法、数据分析结果、问题描述和建议等内容。
管道排查专项施工方案
一、方案概述为确保管道安全运行，预防和减少管道事故发生，提高管道运行管理水平，特制定本管道排查专项施工方案。
本方案适用于我公司所有在役管道的排查工作。
二、排查范围及内容1. 排查范围：本次排查覆盖公司所有在役管道，包括输油、输气、输水、输热等管道。
2. 排查内容：（1）管道本体检查：包括管道的材质、壁厚、防腐层、焊缝、腐蚀、变形等情况；（2）管道附件检查：包括阀门、法兰、三通、弯头等附件的完好情况；（3）管道周边环境检查：包括管道周围土壤、植被、建筑物、道路、河流等环境因素；（4）管道阴极保护系统检查：包括阴极保护站、测试桩、阳极地床等设施；（5）管道安全防护设施检查：包括警示标志、警示带、隔离设施等。
三、排查方法及步骤1. 组织筹备（1）成立管道排查工作领导小组，负责本次排查工作的组织、协调和监督；（2）制定排查计划，明确排查时间、范围、内容、方法及要求；（3）配备必要的排查设备和人员，确保排查工作顺利进行。
2. 实施排查（1）按照排查计划，对管道进行逐段、逐点检查；（2）采用人工检查、仪器检测、现场试验等方法，全面了解管道现状；（3）对排查过程中发现的问题进行详细记录，并拍照取证。
3. 问题处理（1）对排查中发现的一般性问题，立即采取措施进行整改；（2）对重大问题，及时上报公司领导，并制定整改方案，落实责任人；（3）对排查中发现的安全隐患，立即采取应急措施，确保管道安全运行。
四、质量保证措施1. 严格执行国家相关标准和规范，确保排查工作质量；2. 加强排查人员培训，提高排查技能；3. 采用先进的检测设备，确保检测数据的准确性；4. 对排查结果进行统计分析，为管道维护和管理提供依据。
五、安全文明施工措施1. 加强排查现场安全管理，确保人员安全；2. 严格执行环保要求，减少对环境的影响；3. 保持现场整洁，做到文明施工；4. 做好排查过程中的保密工作，确保公司利益。
六、总结与反馈1. 排查结束后，及时总结经验，对排查工作进行评估；2. 对排查过程中发现的问题，及时反馈给相关部门，确保整改到位；3. 根据排查结果，调整管道维护和管理方案，提高管道运行水平。
管道施工测量方案
管道施工测量方案
一、准备工作
1、测量人员，认真学习复核图纸，掌握有关数据，根据工程进行情况及时准确地做好测量工作。
2、及时校对检修测量仪器。
3、管道工程开工前进行下列测量工作。
A、测量复核，水准点闭合差为±12ГL㎜、。
L为水准点间距离，单位KM。
复核控制桩坐标导线方位角闭合差应≤±16√N。
N为测站数。
并在稳固及不易碰撞的地点设置临时水准点，其间距不大于100㎜，每次使用前应当校测。
B、测定管道中线、附属构筑位置，并标出与管线冲突的地上、地下构筑物位置。
C、核对接入原有管道接头处的高程；
D、施放挖槽边线、堆土材料及界线及临时用地范围；
E、测量管线地面高程机械挖槽、埋设坡度板人工挖槽、。
4、中心桩、方向桩及水准点均应设置固定可靠的栓桩、栓点和明显标志。
5、在施工中中心桩为开槽前、妥为保护所有测量标志，不得拆毁或碰撞。
二、测定管道中线
1、测定管道中线时，并在起点、终点、平面折点及直线的近代制点测设中心桩。
桩顶钉中心钉，并在起点终点及平面折点的沟槽外
面适当位置设置方向桩。
2、确定中心桩桩号时，用钢尺丈量中心钉的水平距离．丈量时钢尺必须拽紧拉平．
3、受地面或沟槽断面等条件限制，不宜埋设坡度板的沟槽，在沟槽两边或槽底两边对称地测设一对高程桩，每对高程桩上钉一对等高的高程钉。
高程桩的纵向距离20m。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
管道检测施工方案
一、污水管网疏通检测的内容
根据本工程特点，银浩管道检测需要疏通检测的主要内容为：管道和检查井的潜水封堵、橡胶气囊辅助封堵（支管出水口以及对潜水封堵的临时补充）、排水、高压疏通、CCTV检测、流沙及淤泥外运至指定地点等。
二、污水管网疏通检测的必要性
污水管网是个体系网络，当某处存在问题或损坏就会造成连锁反映影响整个体系的排水能力。
为了能最大限度提高排水能力，延长管道使用寿命，必须建立完善的管道检测评估方法和科学的养护手段对其进行定期的检查、评估、疏通和修复。
三、封堵
根据实际管道情况和管道内水流强度，为避免因封堵时间过长后造成上游积水产生的水压对下游施工人员造成一定威胁，因此封堵的距离根据实际状况进行，依据先上游、交汇井各个入水口进行封堵，封堵之前应对所要施工的路段范围内的井盖打开并放置围护栏或醒目的标记，用气体检测仪器对井内的气体进行检测，确保无有毒气体后方可进行下井封堵。
1、潜水封堵
由于管线处于运营阶段，封堵后上游的水压力过大，因此主管线必须采用潜水封堵的方法，避免封头被水流冲破而造成施工人员的生命危险。
一般采取每隔3-4个井位进行封堵。
2、橡胶气囊辅助封堵
由于管线内存在较多支管的出水口，因此在潜水封堵段内（在施工的管段）加以橡胶气囊辅助封堵，便于施工顺利开展，也有利于部分井位的高程差而造成排水不完全，影响疏通和检测正常进行。
四、排水（污水泵临排）
在确认上游各个支管完全封堵后，进行临时排水至管道底10厘米左右并对封堵后的上游水位进行控制。
因此此工程的排水量比较大。
五、高压射水疏通，流沙、淤泥外运
高压射水机通过高压产生的向后和向前水流，可以自由控制高压管在管道内运行，向后喷射的高压水流可以把管道内的淤泥和垃圾冲刷到检查井中，然后抽至淤泥运送车内到指定地点排放，可最低限度降低淤泥和垃圾对周边环境的污染。
六、CCTV内窥检测（提供直观、科学的管道内部状况）
管道经过先期疏通后无泥浆淌出，管道内水位不高于10厘米（最佳状态是无水）时就可以进行CCTV检测。
下井工作人员必须佩戴便携式气体探测仪器，安全保护带，防毒面具等方可下井作业。
七、生成影像资料和文字报告
CCTV内窥系统自动生成的影像可以自动保存在电脑的硬盘上，根据管道内部情况制作数据光盘和文字报告，以便于建设单位和施工方共同分析、评估管道状况，对于有损坏或渗漏部位作出精确定位，为今后维修方案提供科学、直观的依据。
