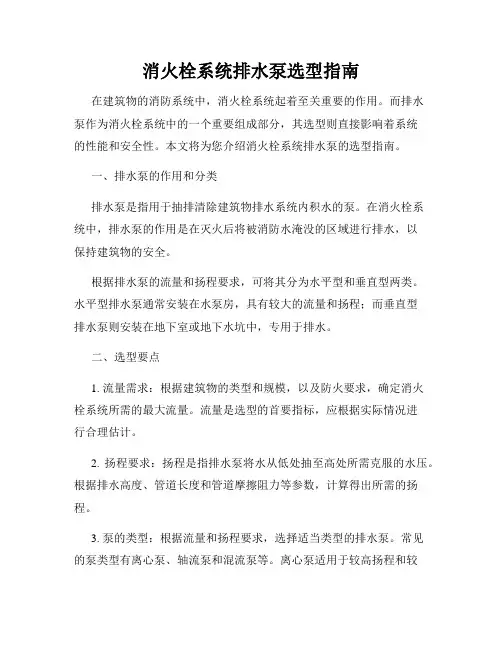

消火栓系统排水泵选型指南
消火栓系统排水泵选型指南在建筑物的消防系统中，消火栓系统起着至关重要的作用。
而排水泵作为消火栓系统中的一个重要组成部分，其选型则直接影响着系统的性能和安全性。
本文将为您介绍消火栓系统排水泵的选型指南。
一、排水泵的作用和分类排水泵是指用于抽排清除建筑物排水系统内积水的泵。
在消火栓系统中，排水泵的作用是在灭火后将被消防水淹没的区域进行排水，以保持建筑物的安全。
根据排水泵的流量和扬程要求，可将其分为水平型和垂直型两类。
水平型排水泵通常安装在水泵房，具有较大的流量和扬程；而垂直型排水泵则安装在地下室或地下水坑中，专用于排水。
二、选型要点1. 流量需求：根据建筑物的类型和规模，以及防火要求，确定消火栓系统所需的最大流量。
流量是选型的首要指标，应根据实际情况进行合理估计。
2. 扬程要求：扬程是指排水泵将水从低处抽至高处所需克服的水压。
根据排水高度、管道长度和管道摩擦阻力等参数，计算得出所需的扬程。
3. 泵的类型：根据流量和扬程要求，选择适当类型的排水泵。
常见的泵类型有离心泵、轴流泵和混流泵等。
离心泵适用于较高扬程和较小流量的情况，轴流泵适用于较大流量和较小扬程的情况，混流泵则介于两者之间。
4. 泵的材质：选择适当的泵材质可以提高排水泵的耐腐蚀性和耐压性能。
常见的泵材质有铸铁、不锈钢和铜合金等。
应根据具体水质以及使用环境的特点来选择材质。
5. 动力源：排水泵可选择电动泵或柴油机泵。
电动泵适用于建筑物内部排水，便于接入电力供应；柴油机泵适用于建筑物外部或非电力供应场景。
6. 自动化控制：排水泵选型时，应考虑是否需要配置自动化控制系统，以实现泵的自动启停、水位监测与报警等功能。
7. 可靠性和维护性：选择可靠性较高的排水泵品牌和型号，减少故障和维修成本。
同时，应考虑排水泵的易维护性，方便日常检修与维护。
三、选型实例例如，某大型商场消火栓系统的最大流量为1500升/分钟，排水高度为10米，管道摩擦阻力为2米。
根据流量和扬程要求，可以选择一台流量为1500升/分钟、扬程为12米的离心泵。
水泵尺寸如何计算公式
水泵尺寸如何计算公式在工业生产和民用生活中，水泵是一个非常重要的设备，它可以将水从低处抽到高处，或者将水从一个地方输送到另一个地方。
水泵的尺寸是非常重要的，它直接影响到水泵的性能和使用效果。
那么，水泵尺寸如何计算呢？本文将介绍水泵尺寸计算的公式和方法。
首先，我们需要了解水泵的基本参数，包括流量、扬程和功率。
流量是指单位时间内通过管道的水量，通常以立方米/小时或者升/秒来表示；扬程是指水泵能够提供的最大扬程高度，通常以米来表示；功率是指水泵的工作功率，通常以千瓦或者马力来表示。
水泵的尺寸计算公式如下：1. 首先，计算所需的扬程。
扬程的计算公式为：扬程 = 起始水位目标水位 + 水泵头部损失管道阻力损失。
其中，起始水位是指水泵抽水的起始位置的水位高度，目标水位是指水泵输水的目标位置的水位高度，水泵头部损失是指水泵在工作过程中由于摩擦和阻力而产生的损失，管道阻力损失是指水在管道中流动时由于管道摩擦和阻力而产生的损失。
2. 然后，计算所需的流量。
流量的计算公式为：流量 = 所需的水量 / 时间。
其中，所需的水量是指需要输送的水的总量，时间是指输送所需水量的时间。
3. 最后，根据所需的扬程和流量，计算所需的功率。
功率的计算公式为：功率 = 流量扬程密度重力加速度 / 效率。
其中，密度是指水的密度，通常为1000千克/立方米；重力加速度是指地球上的重力加速度，通常为9.81米/秒^2；效率是指水泵的工作效率，通常为0.8至0.9之间。
通过以上三个步骤，我们就可以计算出水泵的尺寸。
需要注意的是，水泵的尺寸还会受到其他因素的影响，比如水泵的类型、材质、结构等。
因此，在实际应用中，还需要根据具体情况进行调整和修正。
除了上述的计算公式，还有一些常用的水泵尺寸计算方法，比如经验公式法、试验法和计算机辅助设计法等。
这些方法都可以帮助我们更准确地计算出水泵的尺寸，从而确保水泵的正常运行和高效工作。
总之，水泵尺寸的计算是一个复杂而重要的工作，它直接关系到水泵的性能和使用效果。
水泵选型计算公式(实用)
水泵选型计算公式一、水泵选型计算1、水泵必须的排水能力 Q B =2024maxQ m 3/h 2、水泵扬程估算 H=K （H P +H X ） mH P ：排水高度；H X ：吸水高度；K ：管路损失系数，竖井K=1.1—1.5；斜井∂＜20°时K=1.3～1.35；∂=20°～30°时K=1.25～1.3；∂＞30°时K=1.2～1.25 二、管路选择计算 1、管径： '900'V Q d nπ=m Qn ：水泵额定流量；'V 经济流速m/s ；'Vp =1.5～2.2m/s ；='Vx 0.8～1.5m/s ；'dx ='dp +0.025 m2、管壁厚计算 ⎥⎦⎤⎢⎣⎡+----+=C P d P PPp )65.0(230*)65.0(230211σσδ mm d P ：标准管内径mm ；P ：水管内部工作阻力P=0.11Hsy （测地高度m ） Kg/cm 2；σ：许用应力，无缝管σ=8Kg/mm 2，焊管σ=6 Kg/mm 2，C=1mm ； 3、流速计算 2900d Q V nπ=m/s三、管路阻力损失计算∑+=g V g d LV h 22*22ξλ m ； 总阻力损失计算 h w =（h p +h x +gVp 22）*1.71.7：附加阻力系数 四、水泵工作点的确定 H=Hsy+RQ 2 m ； 22QH Q H H R WSY =-= Hsy ：测地高度 m 五、校验计算①吸水高度：Hx=Hs-h wx -g Vx 22m ；②η2=85%～90%ηmax ；③稳定性：Hsy ≤0.9H 0六、电机容量计算cm mm H Q KN ηηγ102*3600= Kw ；c η：传动效率，直联时c η=1，联轴节时c η=0.95～0.98； K 备用系数Q m ＜20m 3/h ，K=1.5；Q m=20—80 m 3/h ，K=1.3—1.2；Q m=80—300 m 3/h ，K=1.2—1.1；Q m ＞300 m 3/h ，K=1.1；水力计算参数表。
水泵扬程和流量选型计算
摘要：在户式空调系统中采用燃气壁挂炉供暖，才能使系统的户式意义在全年内都得以体现。
燃气壁挂炉的选择要特别注意两点：一是其功率的确定；另一是炉内循环水泵的流量与扬程的匹配。
由于壁挂炉具有供暖及供生活用热水两种功能，因此其功率取两者中所需之大者，当居住面积不太大，低于300平方米，尤其当水源为地表水的寒冷地区，其功率取决于生活用热水的功率，而不是供暖的功率；而水泵有600～900L/h的流量，0.8～1.6m的扬程，在楼内入住率100？全楼各户都正常采暖时就可满足需要，如果考虑间歇供暖以及入住不足，或上、下、前、后、左、右邻居采暖不同步的影响，水泵流量应为1000～2000L/h，扬程为2.5～10m才更安全些。
关键词：户式空调系统燃气壁挂炉双热源风机盘管随着社会经济、技术的发展，以及社会政治的进步，一种新型的户式空调系统在我国房地产开发中已大量推广使用，顾名思义，就是解决房间冷、暖的系统是每户独立自主的。
本公司2003年在某个项目中建成两栋27层共425户近六万平方米的住宅中，就采用了户式空调系统。
系统中包括一拖多MRV热泵式冷媒系统（本系统既可在夏季制冷，又可在冬初、冬末时制热、甚至也可在严冬时制热）和冬季主要用的壁挂炉供暖系统。
在厅和卧室等主要房间内系统的末端装置选用双热源风机盘管（冷媒、热水各走各的盘管），但在厨房、厕所只考虑用散热器冬季取暖。
该系统之所以推广如此之快，就是因其有以下的优点：最突出一点就是为住户提供了居住舒适的自主权——制冷、制热的开启、停止时间、室内温度的高低均有自己决定；其次是室内系统管路（包括冷媒、热水各两根和冷凝水管一根）均在屋顶下布置，地面上无管道，便于房间内的布置；再者是室外机一户一个，同户型的型号、大小上下统一，且少去分体空调排凝结水管（凝结水管在室内集中排入卫生间），因此，安装好后，建筑物外立面非常整齐、美观；还有，简化了管道建设安装——室外小区和楼内到各户省去了两根供回热水管道，只有煤气、自来水管各一根即可。

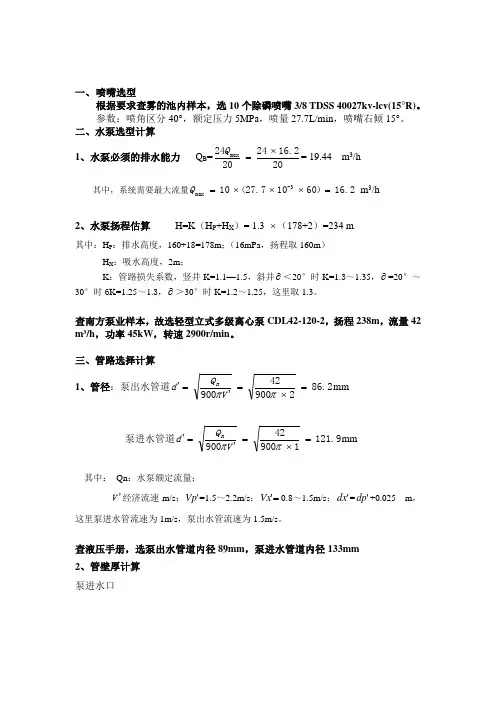

水泵、管道及喷嘴选型计算公式
一、 喷嘴选型根据要求查雾的池内样本，选10个除磷喷嘴3/8 TDSS 40027kv-lcv(15°R)。
参数：喷角区分40°，额定压力5MPa ，喷量27.7L/min ，喷嘴右倾15°。
二、水泵选型计算1、水泵必须的排水能力 Q B =2016.2242024max ⨯=Q = 19.44 m 3/h 其中，系统需要最大流量16.2）601027.7（10-3max =⨯⨯⨯=Q m 3/h2、水泵扬程估算 H=K （H P +H X ）= 1.3 ⨯（178+2）=234 m其中：H P ：排水高度，160+18=178m ；（16mPa ，扬程取160m ）H X ：吸水高度，2m ；K ：管路损失系数，竖井K=1.1—1.5，斜井∂＜20°时K=1.3～1.35，∂=20°～30°时6K=1.25～1.3，∂＞30°时K=1.2～1.25，这里取1.3。
查南方泵业样本，故选轻型立式多级离心泵CDL42-120-2，扬程238m ，流量42m 3/h ，功率45kW ，转速2900r/min 。
三、管路选择计算 1、管径：泵出水管道86.2290042'900'=⨯==ππV Q d nmm泵进水管道121.9190042'900'=⨯==ππV Q d nmm其中： Qn ：水泵额定流量；'V 经济流速m/s ；'Vp =1.5～2.2m/s ；='Vx 0.8～1.5m/s ；'dx ='dp +0.025 m ，这里泵进水管流速为1m/s ，泵出水管流速为1.5m/s 。
查液压手册，选泵出水管道内径89mm ，泵进水管道内径133mm 2、管壁厚计算 泵进水口0.7mm600/823318.0][2=⨯⨯==σδpd泵出水口7.12mm600/628916][2=⨯⨯==σδpd查液压手册，选泵出水管道壁厚5mm ，泵进水管道壁厚8mm3、流速计算 泵进水流速0.840.1333.149004290022=⨯⨯==d Q V n π m/s 泵出水流速 1.880.0893.149004290022=⨯⨯==d Q V n π m/s四、管路阻力损失计算∑+=g V g d LV h 22*22ξλ m ； 总阻力损失计算 h w =（h p +h x +g Vp 22）*1.7 1.7：附加阻力系数 四、水泵工作点的确定 H=Hsy+RQ 2 m ； 22QH Q H H R WSY =-= Hsy ：测地高度 m 五、校验计算①吸水高度：Hx=Hs-h wx -g Vx 22m ；②η2=85%～90%ηmax ；③稳定性：Hsy ≤0.9H 0六、电机容量计算cm mm H Q KN ηηγ102*3600= Kw ；c η：传动效率，直联时c η=1，联轴节时c η=0.95～0.98；K 备用系数Q m ＜20m 3/h ，K=1.5；Q m=20—80 m 3/h ，K=1.3—1.2；Q m=80—300 m 3/h ，K=1.2—1.1；Q m ＞300 m 3/h ，K=1.1；水力计算参数表。
水泵的选型计算办法
水泵的选型计算办法1. 引言水泵是用来输送液体的装置，广泛应用于工业、建筑、农业和家庭等领域。
正确选型是保证水泵能够正常运行的关键因素之一。
本文将介绍水泵选型的计算办法。
2. 流量计算在选型过程中，首先需要计算所需的流量。
流量是指单位时间内液体通过水泵的体积或质量。
常用的计算公式为：流量 = 液体速度 ×截面积其中，液体速度可以通过如下公式计算：液体速度 = 进口速度系数 ×入口速度在具体的应用中，根据工艺要求和管道设计参数，可以确定进口速度系数和入口速度。
3. 扬程计算扬程是指水泵将液体抬高的高度。
正确计算扬程是选型的关键步骤之一。
常用的计算公式为：扬程 = 高度 + 摩擦损失 + 压力损失 + 动能损失其中，高度是指液体需要抬高的高度；摩擦损失、压力损失和动能损失是指液体通过管道、阀门和附件过程中的能量损失。
4. 功率计算在选型过程中，还需要计算水泵所需的功率。
功率是指泵需要提供的能量，用来克服摩擦、压力和动能损失。
常用的计算公式为：功率 = 流量 ×扬程 / 效率其中，效率是指水泵的能量转换效率。
不同类型的水泵具有不同的效率，需要根据具体情况进行选择。
5. 其他因素考虑除了流量、扬程和功率的计算外，选型过程中还需要考虑其他因素，包括工作条件、液体属性、泵的耐用性和维护要求等。
根据具体的应用需求，选择适合的水泵类型和品牌。
6. 结论正确的水泵选型计算办法是确保水泵正常运行的关键。
通过计算流量、扬程和功率，并考虑其他因素，可以选择合适的水泵类型和品牌。
在实际应用中，还需要根据具体情况进行调整和优化。
水泵选型
水泵的选型:1) 冷冻水泵的选择:冷负荷Q=1112kw；空调系统水环路带走的热量在此基础上乘以1.3同时使用系数取0.7则水流量为G=（Q×A×1.3）÷（1.163×T）A:使用系数G:水流量T:空调水系统供回水温差G=（1112×0.7×1.3）÷（1.163×10）=87 m3/h即：泵的流量为87 m3/h。
－－－－－水泵选型索引－－－－－所谓水泵的选取计算其实就是估算（很多计算公式本身就是估算的），估算分的细致些考虑的内容全面些就是精确的计算。
特别补充一句：当设计流量在设备的额定流量附近时，上面所提到的阻力可以套用，更多的是往往都大过设备的额定流量很多。
同样，水管的水流速建议计算后，查表取阻力值。
关于水泵扬程过大问题。
设计选取的水泵扬程过大，将使得富裕的扬程换取流量的增加，流量增加才使得水泵噪音加大。
特别的，流量增加还使得水泵电机负荷加大，电流加大，发热加大，“换过无数次轴承”还是小事，有很大可能还要烧电机的。
另外“水泵出口压力只有0.22兆帕”能说明什么呢？水泵进出口压差才是问题的关键。
例如将开式系统的水泵放在100米高的顶上，出口压力如果是0.22MPa，就这个系统将水泵放在地上向100米高的顶上送，出口压力就是0.32MPa了！－－－－－水泵扬程简易估算法－－－－－暖通水泵的选择：通常选用比转数ns在130～150的离心式清水泵，水泵的流量应为冷水机组额定流量的1.1～1.2倍（单台取1.1，两台并联取1.2。
按估算可大致取每100米管长的沿程损失为5mH2O，水泵扬程（mH2O）：Hmax=△P1+△P2+0.05L (1+K)△P1为冷水机组蒸发器的水压降。
△P2为该环中并联的各占空调未端装置的水压损失最大的一台的水压降。
L为该最不利环路的管长K为最不利环路中局部阻力当量长度总和和与直管总长的比值，当最不利环路较长时K值取0.2～0.3，最不利环路较短时K值取0.4～0.6这是我在某篇文章中摘抄下来的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、井下排水
根据矿井开拓方式，本矿设计排水系统为一级排水，投产时在+2375m水平标高井底车场设1套井底主、副水仓及排水设施，矿井涌水由井底主、副水仓直接排至+2500m地面消防水池。
（一）、矿井不同时期井下正常、最大涌水量
根据《陇南市武都区龙沟补充勘查地质报告》预测计算，矿井最大涌水量4.5m3/h ，正常值涌水量3m3/h。
涌水 PH≤5，管路敷设斜架倾角约 25°，排水垂高129m（地面消防水池+2500m，水泵标高+2375m，再加上井底车场至水仓最低水位距离 4m）。
（二）、设计依据
=3m3/h；
（1）矿井正常涌水量：Q
B
=4.5m3/h；
（2）矿井最大涌水量：Q
max
（3）排高：129m。
（三）、选型计算
1、所需水泵最小流量
Q1= 24Q B/20 = 24×3/20 =3.6（m3/h）
2、所需水泵最大流量
Q2= 24Q max/20 = 24×4.5/20 =5.4（m3/h）
3、排水总高度
h= 排水高度+吸水高度=125+4=129（m）
4、水泵所需扬程的估算。
HB=Hc/ηg(取0. 77∽0. 74) =129 /0.77∽0.74 =168∽175m
5、管路阻力计算
管路阻力按下式计算：
（m）
式中：
Hat—排水管路扬程损失m；
Hst—吸水管路扬程损失m；
λ—水与管壁摩擦的阻力系数，查表D=108mm钢管0.038：
—管路计算长度，等于实际长度加上底阀、异形管、逆止阀、闸阀及其它L
i
部分补充损失的等值长度m，计算长度取值500m；
D
—管道公称直径m;取0.1m；
g
—水流速度，按经济流速取2.0m。
V
d
将各参数代入公式，经计算=38m。
管路淤积后增加的阻力系数取1.7，增加的阻力为65m。
6、水泵扬程
淤积前：H=129+38=167m;
淤积后：H=129+65=194m;
（四）、排水泵选择
选择MD12-50×5型矿用多级离心泵，其流量为12m3/h，扬程为250m；配用防爆电机功率30kW、进出口50mm、效率46.5%。
（五）、排水泵的工作、备用、检修台数
选择MD12-50×5型矿用多级离心泵3台，其中1台工作、1台备用、1台检修。
（六）、排水能力、电机功率和吸上真空高度校验
按管路淤积后工况参数校验排水能力，按管路淤积前工况参数校验电机功
率。
1、排水能力
（1）1台工作水泵
20小时排水能力=12×20=240m 3；
24小时最大涌水量=4.5×24=108m 3；
20小时排水能力>24小时正常涌水量.，符合要求。
2、电机功率
（1）水泵的轴功率
66.181000
46.03600105081.9250121000360081.90=⨯⨯⨯⨯⨯⨯⨯=I I I H Q N ηγφ 式中：
Q I —水泵工况点对应的流量，m 3/h ；
H I —水泵工况点对应的扬程，m ；
ηI —水泵工况点对应的效率；
γ0—矿井水的比重，一般取1050kg/m 3。
采用淤积前的工况点参数计算电机功率，将淤积前各参数代入公式，经计算水泵轴功率为18.66KW 。
（2）电动机容量
C C N K N ηφ
=
式中：
ηc —传动效率，联轴器连结，取0.98；
K —富裕系数。
取1.2；
经计算，N
=22.8kw。
c
所选水泵配套电机30kw，满足要求。
（七）、管路的选择
1、管路趟数的确定。
根据《煤矿安全规程》的规定，排水系统必须有工作和备用的水管。
工作水泵的能力应能配合工作水泵在20h 内排水矿井24h 的正常涌水量。
工作和备用水管的总能力，应能配合工作和备用水泵在20h 内排出矿井24h 的最大涌水量。
排水管也不得少于 2 趟。
因此，+2375水泵房选用典型的 3 泵 2 趟管路系统，一趟管路工作，一趟管路备用。
2、排水管选择：主要依据是管材所承受的压力。
依据井深不超过 200m，采
用热轧￠ /108*4无缝钢管。
（1）排水能力计算：Q=d2×3600πVc/4
Q=100×3600×3.14×2.3/4
Q=65m3/h
符合流量要求
3、吸水管径选择。
为了提高吸水性能，防止汽蚀发生，吸水管直径要求一般比排水管直径大一级，流速在 0. 8~1. 5m/s 范围内。
因此，吸水管Ø125×4mm无缝钢管。
（八）排水管选择及敷设
根据以上计算，吸水管选择φ125×4mm钢管，排水管选择两趟φ108×4mm 钢管。
主排水管设两趟，即工作水管和备用水管。
正常涌水时期1趟工作，最大涌水时期2趟同时工作，全部水管的能力能在20h内排出矿井24h最大涌水量。
（九）、泵与管路的运行组合
排出矿井正常涌水时，1台水泵工作，使用1趟管路。
3台水泵与2趟管路轮换使用。
排出矿井最大涌水时，2台水泵同时工作，各自使用1趟管路，互不影响。
3台水泵可使用其中任意2台。
（十）、水泵与水仓的运行组合
主、副水仓之间设有配水巷，3台水泵的吸水管均安设于配水巷。
配水巷与主、副水仓间设有闸门，可任意开启或关闭进入配水巷的闸门，从而实现水泵与主、副水仓的组合运行。
（十一）、泵房附属设施
为便于水泵的运输和安装，将轨道直接铺设至水泵房，在每台水泵安装位置上方设置检修梁1根。
每台水泵单独设置配水井1个。
为减少阻力，采用无底阀抽水，每个配水井设置金属安全护栏1套，栏高1.2m。
每台水泵联轴器设置金属护罩1只。
在水仓出口处设蓖子，防止杂质进入吸水井内；
选用矿用防爆真空电磁起动器对水泵电机进行控制，该设备具有失压、过载、短路、断相、漏电闭锁等保护功能；
泵房内所有电气设备均为防爆型（包括照明灯）；所有带电设备的外壳进行可靠接地。
（一）安全性
1台水泵工作时，20小时排水能力大于矿井24小时最大涌水量；排水能力安全。
排水设备、设施选型过程中，确定的流量、扬程、吸水高度、管径、壁厚等参数，经计算或校验，均有一定的富裕系数，设备或设施能力保障程度可靠，安全性较高。
（二）稳定性
设计选用3台水泵，1台工作，1台备用，1台检修；2趟管路，1趟使用，1趟备用；2回路电源，1回使用，1回备用。
确定了排水系统运行的稳定性。
二、水泵房位置及通道
主排水泵房主要由主排水泵硐室、管子道和泵房通道组成，设计布置在一采区井底车场的一侧，底板标高高出井底车场0.5m。
主排水泵房设有三个安全出口，其中1个出口与一采区轨道下山相连，连接处高出水泵房地坪面7m以上，并设置平台，平台尺寸应能满足发生事故时运送和安装排水设备。
另2个与井底车场相连，与井底车场相连的通道中设置有既能防火又能防水的密闭门。
三、水仓布置及容量
（一）水仓容积
根据设计规范，主水仓容积不低于8小时的正常涌水量：
=8×65=520m3
V=8Q
min
（二）水仓断面及支护型式
水仓采用半园拱形断面，净断面6.6m2,掘进断面8.2m2，砼碹支护。
水仓与吸水井及配水巷连接处采用混凝土支护，如有渗水，须在支护材料中加入一定的数量的防水剂，底板采用强度等级30的混凝土铺底。
水仓进口处设置蓖子，并对其中的淤泥及时清理，每年雨季前必须清理一次，水仓的空容量必须经常保持在总容量的50%以上。
（三）水仓长度及个数
主水仓长度：L=V/S=520/6.6=78.8m
设计布置两个水仓，以便一个水仓清理时，另一个水仓能正常使用。
主水仓长度80m，容量528m3；副水仓长度50m，容量330m3。
详见排水系统图。
