电缆桥架安装要求及规范
电缆桥架安装要求及规范集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-电缆桥架安装要求及规范指导1、电缆桥架作为布线工程的一个配套项目,目前尚无专门的规范指导,个生产厂家的规格程式缺乏通用性,因此,设计选型过程应根据弱电各个系统缆显得类型、数量,合理选定适用的桥架。
(1)确定方向：根据建筑平面布置图,结合空调管线和电气管线等设置情况、方便维修,以及电缆路由的疏密来确定电缆桥架的最佳路由。
在室内,尽可能沿建筑物的墙、柱、梁及楼板架设,如许利用综合管廊架设时,则应在管道一侧或上方平行架设,并考虑引下线和分支线尽量避免交叉,如无其它管架借用,则需自设立(支)柱。
(2)荷载计算：计算电缆桥架主干线纵断面上单位长度的电缆重量。
(3)确定桥架的宽度：根据布放电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格,托臂的长度,支柱的长度、间距,桥架的宽度和层数。
(4)确定安装方式：根据场所的设置条件确定桥架的固定方式,选择悬吊式、直立式、侧壁式或是混合式,连接件和紧固件一般是配套供应的,此外,根据桥架结构选折相应的盖板。
(5)绘出电缆桥架平、剖面图,局部部位还应绘出空间图,开列材料表。
2、如与电力电缆桥架合用时,应将电力电缆和弱电电缆各直一侧,中间采用隔板分隔。
3、弱电电缆与其它低电压电缆合用桥架时,应严格执行选择具有外屏蔽层的弱电系统的弱电电缆,避免相互间的干扰。
4、电缆桥架安装要求(1)槽式大跨距电缆桥架由室外进入建筑物内时,桥架向外的坡度不得小于1/100。
(2)电缆桥架与用电设备交越时,其间的净距不小于0.5m。
(3)两组电缆桥架在同一高度平行敷设时,其间净距不小于0.6m。
(4)在平行图上绘出桥架的路由,要注明桥架起点、终点、拐弯点、分支点及升降点的坐标或定位尺寸、标高,如能绘制桥架敷设轴侧图,则对材料统计将更精确。
直线段：注明全长、桥架层数、标高、型号及规格。
电缆桥架安装规范标准
电缆桥架安装规范标准电缆桥架是一种用于电缆敷设的支架系统，广泛应用于建筑物、工厂、机房等场所。
为了保证电缆桥架的安装质量和可靠性，制定了一系列的安装规范标准。
下面是电缆桥架安装规范标准的主要内容。
1. 材料选择安装电缆桥架首先要选择合适的材料。
通常情况下，电缆桥架的材料应选用镀锌钢板或不锈钢板制作，以确保其耐腐蚀性和耐用性。
2. 安装位置电缆桥架的安装位置应根据具体情况来确定，一般应选择在室内或室外的墙壁或天花板上安装。
安装位置应避免与其他设备、管道等相互干扰。
3. 安装间距电缆桥架的安装间距应符合规定的标准。
一般来说，水平安装时，每根电缆桥架的距离不应超过1.5米，垂直安装时，每根电缆桥架的距离不应超过2米。
4. 连接和固定安装电缆桥架时，应采用专用的连接件和固定件进行连接和固定。
连接件和固定件的选择应符合规范标准，并保证其固定牢固、不易松动。
5. 线缆敷设线缆敷设应遵循一定的原则和方法。
首先，要确保线缆整齐、平行，不携带其他杂物。
其次，线缆应尽量避免弯曲和扭曲，避免与其他线缆搭接在一起。
最后，线缆的弯曲半径应符合规定的标准，以免影响线缆的传输性能。
6. 安全防护电缆桥架的安装应给予足够的安全防护。
首先，安装位置应远离火源和易燃物。
其次，电缆桥架的梁、支柱等部件应采取防腐措施，以防止腐蚀损坏。
最后，电缆桥架的安装应符合相关的安全要求和规范，确保人员和设备的安全。
总之，电缆桥架的安装规范标准对于保证电缆敷设的质量和可靠性至关重要。
只要严格按照安装规范进行操作，可以保证电缆桥架的稳固性和性能，提高电缆传输的效率和安全性。
同时，对于维护和管理电缆桥架也起到了重要的指导作用。
弱电工程桥架、支吊架、线管、线盒安装要求
弱电工程桥架、支吊架、线管、线盒安装要求一、电缆桥架安装要求1、桥架切割和钻孔断面处，应采取防腐措施2、桥架应平整，无扭曲变形，内壁无毛刺，各种附件应安装齐备，紧固件的螺母应在桥架外侧，桥架接口应平直、严密，盖板应齐全、平整3、桥架经过建筑物的变形缝(包括沉降缝、伸缩缝、抗震缝等)处应设置补偿装置，保护地线和桥架内线缆应留补偿余量4、桥架与盒、箱、柜等连接处应采用抱脚或翻边连接，并应用螺丝固定，末端应封堵5、水平桥架底部与地面距离不宜小于2.2m，顶部距楼板不宜小于0.3m，与梁的距离不宜小于0.05m，桥架与电力电缆间距不宜小于0.5m6、桥架与各种管道平行或交叉时，其最小净距应符合国家标准《建筑电气工程施工质量验收规范》GB 50303—2002第12.2.1条中表12.2.1-2的规定7、敷设在竖井内和穿越不同防火分区的桥架及管路孔洞，应有防火封堵8、弯头、三通等配件，宜采用桥架生产厂家制作的成品，不宜在现场加工制作二、支吊架安装要求1、支吊架安装直线段间距宜为1.5m～2m，同一直线段上的支吊架间距应均匀2、在桥架端口、分支、转弯处不大于0.5m内，应安装支吊架3、支吊架应平直且无明显扭曲，焊接应牢固且无显著变形、焊缝应均匀平整，切口处应无卷边、毛刺4、支吊架采用膨胀螺栓连接固定应紧固，且应配装弹簧垫圈5、支吊架应做防腐处理6、采用圆钢作为吊架时，桥架转弯处及直线段每隔30m应安装防晃支架三、线管安装要求1、导管敷设应保持管内清洁干燥，管口应有保护措施和进行封堵处理2、明配线管应横平竖直、排列整齐3、明配线管应设管卡固定，管卡应安装牢固;管卡设置应符合下列规定：1)在终端、弯头中点处的150mm～500mm范围内应设管卡2)在距离盒、箱、柜等边缘的150mm～500mm范围内应设管卡3)在中间直线段应均匀设置管卡。
管卡间的最大距离应符合国家标准《建筑电气工程施工质量验收规范》GB 50303—2002中表14.2.6的规定4、)线管转弯的弯曲半径不应小于所穿入线缆的最小允许弯曲半径，且不应小于该管外径的6倍;当暗管外径大于50mm时，不应小于10倍5、砌体内暗敷线管埋深不应小于15mm，现浇混凝土楼板内暗敷线管埋深不应小于25mm，并列敷设的线管间距不应小于25mm6、线管与控制箱、接线箱、接线盒等连接时，应采用锁母将管口固定牢固7、线管穿过墙壁或楼板时应加装保护套管，穿墙套管应与墙面平齐，穿楼板套管上口宜高出楼面10mm～30mm，套管下口应与楼面平齐8、与设备连接的线管引出地面时，管口距地面不宜小于200mm;当从地下引入落地式箱、柜时，宜高出箱、柜内底面50mm9、线管两端应设有标志，管内不应有阻碍，并应穿带线10、吊顶内配管，宜使用单独的支吊架固定，支吊架不得架设在龙骨或其他管道上11、配管通过建筑物的变形缝时，应设置补偿装置12、焊接钢管不得在焊接处弯曲，弯曲处不得有弯曲、折皱等现象，镀锌钢管不得加热弯曲13、套接紧定式钢管连接应符合下列规定：1)钢管外壁镀层应完好，管口应平整、光滑、无变形2)套接紧定式钢管连接处应采取密封措施3)当套接紧定式钢管管径大于或等于32mm时，连接套管每端的紧定螺钉不应少于2个14、室外线管敷设应符合下列规定：1)室外埋地敷设的线管，埋深不宜小于0.7m，壁厚应大于等于2mm;埋设于硬质路面下时，应加钢套管，人手孔井应有排水措施2)进出建筑物线管应做防水坡度，坡度不宜大于15‰3)同一段线管短距离不宜有S弯4)线管进入地下建筑物，应采用防水套管，并应做密封防水处理四、线盒安装要求1、钢导管进入盒(箱)时应一孔一管，管与盒(箱)的连接应采用爪型螺纹接头管连接，且应锁紧，内壁应光洁便于穿线2、线管路有下列情况之一者，中间应增设拉线盒或接线盒，其位置应便于穿线：1)管路长度每超过30m且无弯曲2)管路长度每超过20m且仅有一个弯曲3)管路长度每超过15m且仅有两个弯曲4)管路长度每超过8m且仅有三个弯曲5)线缆管路垂直敷设时管内绝缘线缆截面宜小于150mm2，当长度超过30m时，应增设固定用拉线盒6)信息点预埋盒不宜同时兼做过线盒。

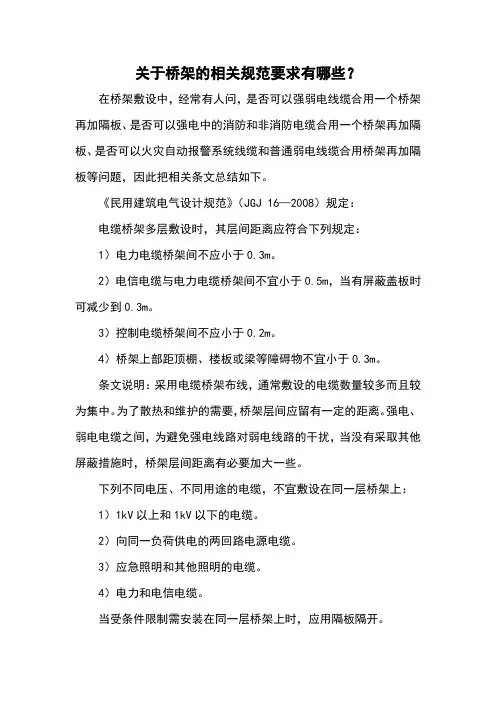

九十九、关于桥架的相关规范要求有哪些
关于桥架的相关规范要求有哪些？在桥架敷设中，经常有人问，是否可以强弱电线缆合用一个桥架再加隔板、是否可以强电中的消防和非消防电缆合用一个桥架再加隔板、是否可以火灾自动报警系统线缆和普通弱电线缆合用桥架再加隔板等问题，因此把相关条文总结如下。
《民用建筑电气设计规范》（JGJ 16—2008）规定：电缆桥架多层敷设时，其层间距离应符合下列规定：1）电力电缆桥架间不应小于0.3m。
2）电信电缆与电力电缆桥架间不宜小于0.5m，当有屏蔽盖板时可减少到0.3m。
3）控制电缆桥架间不应小于0.2m。
4）桥架上部距顶棚、楼板或梁等障碍物不宜小于0.3m。
条文说明：采用电缆桥架布线，通常敷设的电缆数量较多而且较为集中。
为了散热和维护的需要，桥架层间应留有一定的距离。
强电、弱电电缆之间，为避免强电线路对弱电线路的干扰，当没有采取其他屏蔽措施时，桥架层间距离有必要加大一些。
下列不同电压、不同用途的电缆，不宜敷设在同一层桥架上：1）1kV以上和1kV以下的电缆。
2）向同一负荷供电的两回路电源电缆。
3）应急照明和其他照明的电缆。
4）电力和电信电缆。
当受条件限制需安装在同一层桥架上时，应用隔板隔开。
条文说明：本条文规定是为了保障线路运行安全和避免相互间的干扰和影响。
《建筑设计防火规范》（GB 50016—2014）规定：消防配电线路应满足火灾时连续供电的需要，其敷设应符合下列规定：1）明敷时（包括敷设在吊顶内)，应穿金属导管或采用封闭式金属槽盒保护，金属导管或封闭式金属槽盒应采取防火保护措施；当采用阻燃或耐火电缆并敷设在电缆井、沟内时，可不穿金属导管或采用封闭式金属槽盒保护；当采用矿物绝缘类不燃性电缆时，可直接明敷。
2）暗敷时，应穿管并应敷设在不燃性结构内且保护层厚度不应小于30mm。
3）消防配电线路宜与其他配电线路分开敷设在不同的电缆井、沟内；确有困难需敷设在同一电缆井、沟内时，应分别布置在电缆井、沟的两侧，且消防配电线路应采用矿物绝缘类不燃性电缆。
电缆桥架与其他管道架设时距离要求
电缆桥架与其他管道架设时距离要求
电缆桥架与各种管道平行架起时，其净间隔应满意下列需求:
1 电缆桥架与通常工艺管道（如压缩空气管道等）平行架起时不小于400mm.
2 电缆桥架与具有腐蚀性液体管道平行架起时不小于500mm。
3 电缆桥架不宜在运送具有腐蚀性液体管道的下方或具有腐蚀性气体管道上方平行装置.当无法防止时，应不小于500mm。
且其间使用防腐隔板离隔。
4 电缆桥架与热力管道平行架起，热力管道有保温层时不小于500mm,无保温层时不小于1000mm。
5 电缆桥架不宜在热力管道的上方平行装置，当无法防止需在热力管道上方平行装置时,应不小于1000mm，其间应采纳有用的隔热办法。
电缆桥架与各种管道穿插时，其净间隔应满意下列需求:
1 电缆桥架与通常工艺管道穿插时，不小于300mm。
2 电缆桥架与具有腐蚀性液体管道下方或具有腐蚀性气体管道上方穿插时，应不小于
500mm，且在穿插处用防腐蚀盖板将电缆桥架维护起来,其盖板长度应不小于d+2000mm，（d为管道外径）。
3 电缆桥架与热力管道穿插，热力管道有保温层时，应不小于500mm，无保温层时，应不小于1000mm,且在穿插处使用隔热板（例如石棉板)将电缆桥架维护起来，隔热板长度应不小于d+2000mm。
(d为热力管道保温层的外径)。
电缆桥架与各种管道及最小净距
电缆桥架与各种管道的最小净距
与其它用途管道间的最小距离(mm) [Point=65]
注：
1、表内无括号数字为电气管线在管道上面时的数据，有括号数字为电气管线在管道下面时的数据。
2、在不能满足表中所列距离情况下，应采取下列措施：
8.电气管线与蒸汽管线不能保持表中距离时，应在蒸汽管或电气管外包以绝热层，此时平行净距可减至200mm,交叉处仅需满足施工操作和便于维护的距离。
b.电气管线与热水管不能保持表中距离时，可在热水管外包绝热层。
C.裸母线与其它管道交叉不能保持表中距离时，应在交叉处的裸母线外装保护网或罩。
3、当上水管与电气管线平行敷设且在同一垂直面时，应将电气管线敷设于水管之上。
欢迎您的下载，资料仅供参考！。
电缆桥架安装应符合下列规定
电缆桥架安装应符合下列规定：1 直线段钢制电缆桥架长度超过30M、铝合金或玻璃钢制电缆桥架长度超过15M 设有伸缩节；伸缩缝处应断开50mm-100mm。
电缆桥架跨越建筑物变形缝处设置补偿装置；2 电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径.3 当设计无要求时，电缆桥架水平安装的支架间距为1.5～3M；垂直安装的支架间距不大于2M；4 桥架与支架间螺栓、桥架连接板螺栓固定紧固无遗漏，螺母位于桥架外侧；当铝合金桥架与钢支架固定时，有相互间绝缘的防电化腐蚀措施；5铺设在竖井内和穿越不同防火区的桥架，按设计要求位置，有防火隔堵措施；7 支架与预埋件焊接固定时，焊缝饱满；膨胀螺栓固定时，选用螺栓适配，连接紧固，防松零件齐全。
8电缆桥架本着先安装主干线，后安装支干线的原则进行安装。
电缆桥架采用连接板连接，连接时要求螺母朝外并连接紧密。
电缆桥架的分支处采用弯通、三通、四通连接，根据现场实际情况，部分弯头需要现场制作。
9桥架的切割应采用手锯或无齿锯进行切割，严禁使用电、气焊加工。
电缆桥架在支、吊架上的固定采用螺栓固定，电缆桥架安装应平直，每一条直线上水平倾斜偏差、垂直高度偏差、中心线左右偏差均应小于5mm。
10电缆桥架开孔应采用专用开孔器，严禁使用电、气焊切割。
11电缆桥架的接地，电缆桥架在桥架的始端及终端分别用接地干线BVR-6与主接地网连接，桥架内不再敷设接地干线，普通桥架的连接处也不设接地跨接线，防火桥架的连接处设接地跨接线，在伸缩缝处增加接地跨接线用BVR-6连接。
12对于涂防火漆的电缆桥架，在安装完毕时，对于部分脱落的防火漆，再次用防火漆进行修补。
桥架内电缆敷设应符合下列规定：1 大于45°倾斜敷设的电缆每隔2M 处设固定点；2 电缆出入电缆沟、竖井、建筑物、柜(盘)、台处以及管子管口处等做密封处理；3 电缆敷设排列整齐，水平敷设的电缆，首尾两端、转弯两侧及每隔5～10M处设固定点；4 电缆的首端、末端和分支处应设标志牌。
电缆穿管规范要求-电线穿管规范要求-导管穿线规范
电缆穿管规范要求-电线穿管规范要求-导管穿线规范电缆穿管规范要求XXX：电力电缆穿管及桥架施工规范根据建筑电气常用数据图集04DX101-1，电线电缆的穿管保护敷设及在线槽内敷设需要遵循以下规范：1.线槽内允许容纳的电缆根数；2.电线电缆外径与面积的关系；3.电缆桥架与各种管道的最小近距；4.电力电缆穿管最小管径。
XXX：电缆敷设规范电缆敷设规范包括以下一般规定：1.选择电缆路径时，应考虑电缆不易受到机械、振动、化学、地下电流、水锈蚀、热影响、蜂蚁和鼠害等各种损伤，便于维护，避开场地规划中的施工用地或建设用地，且电缆路径较短；2.对于露天敷设的电缆，尤其是有塑料或橡胶外护层的电缆，应避免日光长时间的直晒，必要时应加装遮阳罩或采用耐日照的电缆；3.在屋内、电缆沟、电缆隧道和竖井内明敷电缆时，不应采用黄麻或其它易延燃的外保护层；4.电缆不应在有易燃、易爆及可燃的气体管道或液体管道的隧道或沟道内敷设。
当受条件限制需要在这类隧道内敷设电缆时，必须采取防爆、防火的措施；5.电缆不宜在有热管道的隧道或沟道内敷设电力电缆，当需要敷设时，应采取隔热措施；6.支承电缆的构架，采用钢制材料时，应采取热镀锌等防腐措施，在有较严重腐蚀的环境中，应采取相适应的防腐措施；7.电缆的长度，宜在进户处、接头、电缆头处或地沟及隧道中留有一定余量。
在室内敷设电缆时，还需要遵循以下规定：1.无铠装的电缆在屋内明敷，当水平敷设时，其至地面的距离不应小于2.5m；当垂直敷设时，其至地面的距离不应小于1.8m。
当不能满足上述要求时应有防止电缆机械损伤的措施；当明敷在配电室、电机室、设备层等专用房间内时，不受此限制；2.相同电压的电缆并列明敷时，电缆的净距不应小于35mm，且不应小于电缆外径；当在桥架、托盘和线槽内敷设时，不受此限制。
1KV及以下电力电缆及控制电缆与1KV以上电力电缆宜分开敷设。
当并列明敷时，其净距不应小于150mm；3.架空明敷的电缆与热力管道的净距不应小于1m；当其净距小于或等于1m时应采取隔热措施。
