激光准直仪操作规程.(精选)
激光准直的基本步骤
激光准直的基本步骤嘿，咱今儿个就来讲讲激光准直那些事儿哈！你可别小瞧这激光准直，它就像是给各种工程、测量啥的安上了一双精准的眼睛呢！那激光准直的第一步啊，就好比是给一场精彩演出拉开帷幕，得先把激光源给准备好呀！这激光源就像是舞台上的主角，得闪亮登场才行。
得挑个质量好的、稳定的激光源，不然它一会儿亮一会儿暗的，那可咋整啊！这就好像你要去跑步，总不能穿双破鞋吧，那不得把脚给磨破喽。
第二步呢，就是调整激光束的方向啦！这就好像给箭调整方向，得让它直直地朝着目标飞过去呀。
要是方向歪了，那可就射偏啦！得小心翼翼地调整，不能马虎。
你想想，要是射箭的时候手一抖，那箭不就不知道飞到哪里去啦。
接下来第三步，是设置好接收装置。
这接收装置就像是守门员，得稳稳地接住激光束传来的信号呀。
要是接收装置没弄好，那激光束就算射得再准，也没个落脚的地儿呀。
就好比你踢球，踢得再好，没人接球，那不是白搭嘛。
第四步呢，就是要进行精确的测量和校准啦！这可不能有一点差错，就跟你做数学题一样，一个小数点错了，那结果可能就全错啦。
得反复测量，反复校准，确保万无一失。
然后到了第五步，还得实时监测和调整呢！这世界上可没有一成不变的事儿，环境啊、条件啊随时都可能变化。
就好像天气，一会儿晴天一会儿下雨的，你得随时注意着，及时调整激光准直的状态呀。
不然，前面的功夫不就白费啦？激光准直啊，虽然听起来挺高深莫测的，但只要咱一步一步来，就像盖房子一样，一砖一瓦地垒起来，肯定能把它弄好呀！它在好多领域都发挥着大作用呢，比如建筑、测量，那可都少不了它。
你说，这激光准直是不是很神奇呀？咱可不能小瞧了这些个技术，它们可是能让我们的生活变得更美好、更精确呢！咱得好好了解了解，说不定哪天自己也能用上呢，对吧？。
激光准直操作规程
激光准直操作规程激光准直操作规程一、工作前准备1. 工作人员应熟悉激光准直操作规程，并掌握相关的安全知识。
2. 检查激光器设备是否正常工作，确保电源、电线等连接稳固。
3. 检查激光辐射区域是否非常密封，并确保没有其他人员在该区域内工作。
4. 确保配备好个人保护装备，包括激光防护眼镜、手套等。
二、操作步骤1. 打开激光器电源开关，启动激光器。
2. 检查激光器的输出功率是否合适，确保输出功率不超过安全范围。
3. 将准直仪置于工作平台上，并确保其与激光器的光路对正。
4. 设定激光器输出的准直光线强度。
5. 调整激光准直系统，使得准直仪能够准确指向目标。
6. 将光线通过准直仪传输到目标，在目标位置进行测量或其它操作。
7. 操作完成后，关闭激光器电源开关，停止激光器工作。
8. 将激光器、准直仪等设备进行清理和检查，并确保各部件无损坏。
三、注意事项1. 激光准直过程中，严禁向准直光线中直接观察，以免对视觉造成伤害。
2. 激光准直需要注意对激光辐射区域进行有效的隔离，确保无关人员不进入。
3. 在激光准直过程中，工作人员应时刻保持专注，避免操作失误。
4. 激光辐射是一种高能量辐射，严禁在不具备激光防护知识和装备的情况下进行操作。
5. 若需要调整激光器的输出功率，请按照标准程序进行调整，切勿随意更改。
6. 在工作结束后，应及时将激光器等设备关闭，避免浪费能源和产生其他安全隐患。
7. 在操作过程中，如发现激光器设备异常、故障等情况，应立即停止操作并进行必要的维修或更换。
8. 在进行激光准直操作时，应视具体情况采取相应的安全措施，确保操作人员和周围人员的安全。
四、意外处理1. 若发生人员被激光直射眼睛的意外情况，应立即转移到安全地方。
2. 立即用大量清水冲洗受伤眼部，冲洗时间不少于15分钟。
3. 紧急联系医疗救护人员，确保伤者得到及时专业的医疗救助。
4. 若发生设备故障、火灾等其他意外情况，应立即停止操作，采取相应的安全措施，并报告相关部门。

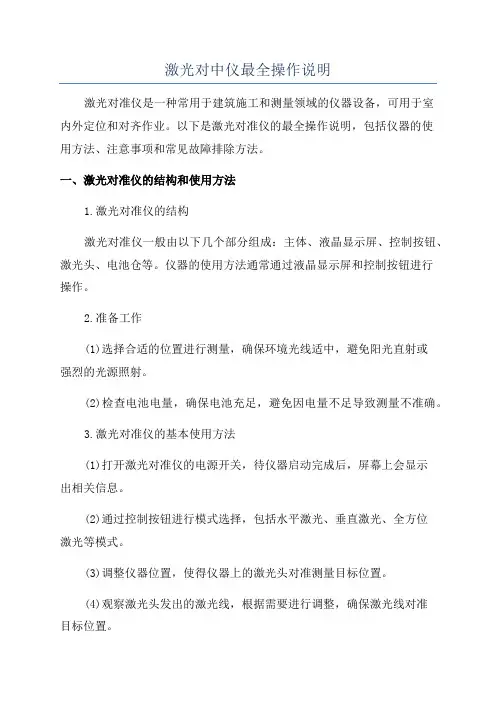

激光对中仪最全操作说明
激光对中仪最全操作说明激光对准仪是一种常用于建筑施工和测量领域的仪器设备，可用于室内外定位和对齐作业。
以下是激光对准仪的最全操作说明，包括仪器的使用方法、注意事项和常见故障排除方法。
一、激光对准仪的结构和使用方法1.激光对准仪的结构激光对准仪一般由以下几个部分组成：主体、液晶显示屏、控制按钮、激光头、电池仓等。
仪器的使用方法通常通过液晶显示屏和控制按钮进行操作。
2.准备工作(1)选择合适的位置进行测量，确保环境光线适中，避免阳光直射或强烈的光源照射。
(2)检查电池电量，确保电池充足，避免因电量不足导致测量不准确。
3.激光对准仪的基本使用方法(1)打开激光对准仪的电源开关，待仪器启动完成后，屏幕上会显示出相关信息。
(2)通过控制按钮进行模式选择，包括水平激光、垂直激光、全方位激光等模式。
(3)调整仪器位置，使得仪器上的激光头对准测量目标位置。
(4)观察激光头发出的激光线，根据需要进行调整，确保激光线对准目标位置。
(5)完成测量后，关闭激光对准仪的电源开关，将仪器放置在干燥通风的地方。
二、激光对准仪的注意事项1.避免阳光直射：阳光直射会干扰激光对准仪的测量结果，因此在使用时要避免阳光直射，选择合适的位置进行测量。
2.避免强烈光源照射：强烈的光源照射会干扰激光对准仪的激光线，导致测量不准确，因此也要避免强烈光源的照射。
3.电池使用与更换：检查电池电量，确保电池充足。
若电池电量不足，应先更换电池再进行测量，避免电池电量不足导致测量不准确。
三、激光对准仪常见故障排除方法1.仪器无法启动或显示异常2.激光线不准确或不稳定3.激光对准仪无法正常工作。
激光机标准操作规程
激光机标准操作规程引言概述：激光机作为一种常见的工业设备，广泛应用于切割、雕刻、打标等领域。
然而，由于激光的高能量特性，操作不当可能会造成安全事故或设备损坏。
因此，制定激光机标准操作规程对于保障操作人员的安全和设备的正常运行至关重要。
本文将详细介绍激光机标准操作规程的五个部分。
一、激光机安全操作1.1 激光机操作人员应接受专业培训，了解激光机的基本原理、安全操作规程和应急处理措施。
1.2 在操作激光机前，必须佩戴适当的个人防护装备，包括激光防护眼镜、防护手套和防护服等。
1.3 激光机操作人员应严格遵守操作规程，禁止随意更改设备参数或进行未经授权的操作。
二、激光机设备检查与维护2.1 在操作激光机前，必须对设备进行全面检查，确保各部件正常工作，如激光器、光路系统、冷却系统等。
2.2 定期对激光机进行维护保养，包括清洁光路系统、更换冷却液、检查电源线路等。
2.3 对于发现的设备故障或异常情况，应及时上报相关人员，并进行维修或更换。
三、激光机操作环境要求3.1 激光机应设置在无尘、无振动、无强电磁干扰的环境中，以确保设备的正常运行。
3.2 操作激光机时，应保持操作区域整洁，避免杂物堆放或阻挡光路系统。
3.3 激光机操作区域应设有明显的安全警示标识，以提醒周围人员注意激光辐射的危害。
四、激光机操作步骤4.1 打开激光机电源，并进行预热，确保设备达到工作温度。
4.2 根据工作需求，设置激光机的参数，包括功率、频率、速度等。
4.3 进行样品定位，调整工作平台的位置和角度，使样品与激光光斑对准。
五、激光机事故应急处理5.1 在操作激光机时，如发生事故或异常情况，应立即切断电源，并向相关人员报告。
5.2 针对不同类型的事故，采取相应的应急处理措施，如火灾应急处理、光路系统故障处理等。
5.3 事故处理后，必须进行事故记录和分析，总结经验教训，并及时采取措施避免类似事故再次发生。
结论：激光机标准操作规程的制定和遵守对于保障操作人员的安全和设备的正常运行至关重要。
激光仪操作流程
激光仪操作流程激光仪是一种常用于测量和定位的仪器，能够利用激光束实现高精度的测量和定位。
它被广泛应用于建筑、制造业、地理测量等多个领域。
下面将介绍激光仪的操作流程，以便使用者能够正确、高效地操作激光仪。
一、激光仪准备在开始操作激光仪之前，需要进行相关准备工作，以确保仪器的正确操作和测量的准确性。
1. 检查设备：首先，检查激光仪的电源是否正常连接，是否有足够的电量供应。
检查激光仪的各个部件是否完好无损，如激光头、测距仪、接收器等。
2. 确定工作区域：选择一个适合进行测量的工作区域，保证没有障碍物或干扰物，从而保证测量的准确性。
3. 校准仪器：将激光仪放置在水平平稳的位置上，进行仪器的校准。
校准主要包括水平和垂直方向的校准，确保激光仪能够正确显示水平和垂直的参考线。
二、激光仪使用一切准备工作完成后，可以开始进行激光仪的操作和测量。
1. 打开仪器：通过按下电源按钮或旋转开关，打开激光仪。
在打开仪器后，需要等待一段时间，以使激光仪进行启动和校准。
2. 调整功能：根据具体需求，选择合适的仪器功能。
例如，可以选择单个激光线还是多个激光线，选择激光线的颜色，选择测量模式等。
3. 定位测量目标：将激光仪指向需要测量的目标物体。
在这个过程中，可以通过移动激光仪本身或者旋转激光头来调整激光线的位置和方向，以确保激光线准确指向目标物体。
4. 进行测量：确定目标物体和激光仪之间的距离和高度差，可以开始进行测量。
激光仪会将测量结果显示在仪器的屏幕上，可以根据需要记录测量结果。
5. 保存和导出数据：如果需要保存和导出测量数据，可以连接激光仪和计算机，通过特定的软件将数据导出并保存。
三、激光仪结束操作在使用激光仪完成测量工作后，需要进行一定的操作，以确保仪器的安全和保养。
1. 关闭仪器：当测量完成后，可以通过按下电源按钮或旋转开关，关闭激光仪。
2. 清理仪器：定期清理激光仪的各个部件，包括激光头、接收器等。
清除激光仪表面的灰尘和污垢，保持仪器的清洁。
激光准直仪操作规程
激光准直仪操作规程激光准直仪操作规程1. 基本原理激光准直仪是一种用来测量光线准直度的仪器，其基本原理是利用激光的直线传播特性和可见光的可视性进行测量。
通过激光器发射出的激光束，经过准直透镜准直后，可以得到一条尽可能直线的准直光束。
然后通过接收器接收光束，通过测量光束的水平和垂直位置，判断光束的偏移程度，从而评估光线的准直度。
2. 操作前准备2.1 确保激光准直仪的电源已经接通，并处于正常工作状态。
2.2 检查激光准直仪的激光源是否正常发出激光束，并确保激光束能够正常通过准直透镜。
2.3 确保测量环境中没有明显的遮挡物或干扰源，保证测量结果的准确性。
3. 操作步骤3.1 将激光准直仪放置在水平稳定的位置上，并调整仪器的高度，使激光束射向测量方向。
3.2 使用准直透镜调整激光准直仪的准直度。
先调整水平方向，将准直透镜上的水平调整螺丝旋转，使激光光束在水平方向上尽可能平直。
然后调整垂直方向，将准直透镜上的垂直调整螺丝旋转，使激光光束在垂直方向上尽可能平直。
3.3 开始测量。
将测量对象放置在距离激光准直仪一定距离的位置上，并确保测量对象与激光光束垂直。
通过接收器接收光束，观察并记录光束的水平和垂直位置。
3.4 根据测量结果，评估光线的准直度。
根据光束在接收器上的位置，可以判断光线的偏移程度，进而评估光线的准直度。
4. 注意事项4.1 在操作激光准直仪时，必须佩戴防护眼镜，防止激光直接照射到眼睛，造成眼损伤。
4.2 激光准直仪使用过程中，应避免激光束直接照射到人体。
4.3 激光准直仪应存放在干燥、通风的环境中，避免进水或受潮。
4.4 激光准直仪应经常进行维护保养，保持仪器的正常工作状态。
4.5 在使用激光准直仪进行测量时，应注意周围环境的安全，避免造成危险或事故。
5. 操作结束操作结束后，应将激光准直仪关闭并断开电源，存放在安全的地方。
以上就是激光准直仪的操作规程，希望对你有所帮助。
在操作过程中一定要注意安全，遵守规程，以免造成任何意外。
激光准直仪操作规程
激光准直仪操作规程
《激光准直仪操作规程》
一、激光准直仪的基本介绍
激光准直仪是一种精密测量仪器，用来确定光线的准确方向和位置。
它通常被用于建筑、工程和科学实验中，准确测量光线的位置和方向。
二、激光准直仪的操作规程
1. 使用前检查激光准直仪的外观和内部部件是否完好，如有磨损损坏应及时更换维修。
2. 在使用激光准直仪前，应该仔细阅读说明书，了解仪器的使用方法和注意事项。
3. 在使用激光准直仪时，应该确保它的基准表面是水平的，以确保准确的测量结果。
4. 要按照操作规程正确使用激光准直仪，不要随意调整仪器的各项参数。
5. 在使用激光准直仪时，要远离突发光源和震动源，以免影响测量结果。
6. 操作人员要保持仪器清洁，不要因为不慎弄脏仪器表面或镜头。
7. 使用完毕后，要及时关闭激光准直仪的电源，并进行仪器的清理和维护。
三、激光准直仪的注意事项
1. 激光准直仪是一种精密仪器，使用时要小心轻放，严禁摔打。
2. 操作人员在使用激光准直仪时一定要佩戴适当的防护眼镜，
以免因为激光照射造成眼睛受伤。
3. 激光准直仪的使用范围和条件要符合安全规定，不得超出规定范围使用。
4. 在使用激光准直仪时，一定要保持专注，避免因为粗心大意造成事故发生。
5. 在使用过程中如有异常情况出现，应当及时停止使用并进行检查处理，不能强行操作。
经过以上规程和注意事项的培训后，操作人员必须严格按照规程进行操作，以确保激光准直仪的正确使用和使用人员的安全。
激光准直仪操作规程
激光准直仪操作规程一、操作环境准备1.在操作准直仪前，确保操作环境无干扰、安全、整洁，避免杂物等物体影响操作。
2.确保工作台面稳固，避免工作台移动或震动引起的误差。
二、检查仪器1.确保激光准直仪外观无损坏，仪器连接线无断裂、错位，相关设备工作正常。
2.检查仪器的校正状态，如果需要进行校准，确保校准工作已完成。
三、仪器连接1.将激光器连接到准直仪的输入接口，并确保连接牢固。
2.将准直仪的输出接口连接到接收设备，如测量仪器或观察器。
3.确保所有接口连接线无松动或脱落现象。
四、安全操作1.使用安全眼镜或护目镜来保护眼睛免受激光辐射伤害。
2.避免直接注视激光束，以免损伤眼睛。
3.在操作过程中，严禁将激光束照射到他人身上，以免伤害他人。
五、激光准直仪调校1.打开激光准直仪电源，并等待仪器启动。
2.根据仪器使用说明书的要求，根据需要选择合适的工作模式。
3.调整激光准直仪的参数，如功率、波长等，以满足实际需求。
4.使用合适的仪器或观察装置检查激光束输出的准直度和质量。
5.根据检测结果，进行必要的调整和修正，直到达到最佳的准直效果。
六、操作结束1.关闭激光准直仪电源，并断开所有的电源连接。
2.清理工作区域，并将仪器妥善存放或收纳。
3.根据使用要求对仪器进行维护和保养，如清洁激光器表面等。
七、安全注意事项1.激光辐射具有一定的危险性，请遵循相关的安全规定和操作指南。
2.避免激光束直接照射到眼睛和皮肤，以免引起伤害。
3.当激光准直仪长时间使用时，需要进行适当的散热处理，以防止过热损坏仪器。
4.在操作时，尽量减少机械振动和外界干扰，以确保操作的准确性和可靠性。
总结：激光准直仪的正确操作对激光器输出光束的质量和准直度具有重要影响。
遵循上述操作规程，能够确保操作的安全、准确性和可靠性，同时保护使用者和周围环境的安全。
在操作前充分了解并掌握相关仪器的使用说明，根据实际需求进行合理的调整和检测，以获得最佳的结果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
激光准直仪操作规程激光准直测量系统由半导体激光器、光学分光及转向系统、光电接收系统及液晶显示模块组成。
激光光束经转向系统后出射两条相互平行的基准光束,作为导轨的安装检测基准。
该系统利用二维PSD作为光电接收器件,采用液晶显示模块显示导轨偏差,可快速、直接、准确地测量导轨安装的偏移量,从而提高导轨安装的精度和速度。
实验结果显示测量系统在X,Y方向上的标准偏差分别为：0.002mm,0.005mm。
1、主要参数2、主机由半导体激光器、空间位相调制器、壳体、底座、和电源所组成。
3、激光准直仪的特点与工作原理1）仪器的特点是采用了空间位相调制器。
激光束在任意测距上，其横截面均为一组良好的、红黑反差很大的同心圆环，中心光斑亮且小，利于定位。
而且在不同测距进行测量时是不用调焦的，实现了无调焦运行差。
中心光斑直径随着工作距离的增大而增大，符合下列参数:L=2.5米时Ø0.1mmL=20米时Ø1.2mmL=50米时Ø2.5mm2）将仪器固定在主机的回转轴上后用百分表测量仪器端部的测环在盘车处于不同位置时的差值，通过调整仪器底座上的调整螺钉，使其差值越来越小，只要主机轴系配合良好，可以调至±0.02~0.03mm。
然后利用置于远离主机15米左右的平面反射镜，将仪器射出的激光束反射至位于仪器附近的测微光靶。
在主机盘车时调整仪器壳体上的四只调整螺钉，（必要时适当调整反射镜的角度），使反射回来的激光束画的圆的半径越来越小，最后调至±0.1mm以内为止，此时应再次检查盘车360°时，百分表所显示波动值的范围和测微光靶的测量差值，准确无误时即可用此光轴代替主机的机械轴。
3）二维测微光靶二维测微光靶是用来记录与测量主机盘车时光轴的变化量。
二维测微光靶是由光靶和在X、Y两个自由度上测微的百分表所组成，光靶本身带有卡具和折射棱镜，为安装和读数提供了方便条件。
测微光靶的工作范围是±4.5mm。
测量精度为±0.01mm。
4）平面反射镜平面反射镜是用来反射激光束的附件，本身带有卡具，用户可以自行设计固定架，然后将平面反射镜固定在它的上面。
5）二维可调反射镜二维可调反射镜是用来指示镗杆轴线的附件。
安装前需在镗杆端面车一个凹坑，并配钻螺也，再将反射镜装在镗杆的端面。
然后通过调整使反射镜镜面与镗杆轴线垂直，其垂直精度≤4″。
6）目标光靶目标光靶是用来显示光轴的位置。
在本测试系统中主要用途有两个。
一个用来确定主轴沿线轴承座的位置；另一是将它装在二维可调反射镜上，指示镗杆前端头的位置，使前端头与激光束同轴。
4、激光准直仪的使用说明1）准备一个过渡法兰为了解决仪器与主机的法兰（飞轮）联接，在测试前用户应准备一个过渡法兰。
一端与主机法兰联接，一端与仪器底座相接。
2）安装电池本仪器使用二节五号电池供电。
在使用前应打开底盖，安装好电池，正、负极切勿接反。
一旦接反，激光器将被烧毁。
打开开关如有激光射出，说明电池接触良好。
最后将底盖盖上。
3）仪器安装首先将过渡法兰安装在主机的法兰上，然后将仪器安装在过渡法兰上，用4个M10的螺钉拧紧。
4）底座调整螺钉的调整1首先拧下仪器端部的盖并打开仪器的开关，激光射出。
2安装磁力表座和百分表，将百分表的测头对准仪器头部的球铰外缘的测环，轴回转位置为0°，并记录测值值调至调整螺钉，使测值调至BED Equation.3，调整底部调整螺钉使测值至错误!测得b4，调整底部螺钉使测值至错误!轴系的配合有关）。
注意一边调整，一边逐渐锁紧。
切忌锁的过紧就无法调整，也要防止未锁紧测值很难调至上述要求的范围内。
3盘车至180°测得错误!的锁紧螺钉应适当加力。
4盘车至270°测得b1，然后盘车至90°位置，测得b2 ，调整底部调整螺钉，使测值调至BED Equation.3，调整底部调整螺钉使测值至错误!测得b4 ，调整底部螺钉使测值至错误!轴系的配合有关）。
注意一边调整，一边逐渐锁紧。
切忌锁的过紧就无法调整，也要防止未锁紧测值很难调至上述要求的范围内。
5盘车至180°位置，测得MBED Equation.36盘车至90°位置，测得b3，再盘车至270°位置测得b4 ，调整底部螺钉使测值至错误!轴系的配合有关）。
注意一边调整，一边逐渐锁紧。
切忌锁的过紧就无法调整，也要防止未锁紧测值很难调至上述要求的范围内。
7重复2至6的步骤，直至在转360°时测值的变化在±0.02~0.03mm的范围内为止（其值的大小与主机轴系的配合有关）。
注意一边调整，一边逐渐锁紧。
切忌锁的过紧就无法调整，也要防止未锁紧测值很难调至上述要求的范围内。
a)壳体调整螺钉的调整用户要根据现场情况，加工一个反射镜支架和测微光靶支架。
安置好反射镜和测微光靶，并调整反射镜，使激光束反射至测微光靶的靶上。
记录此时回转轴为0°时反射回来的光点位置，粗调时也可以用一张白纸接收，并作标记A1。
盘车至180°测得此时光点位置A2 ，调整壳体上的角度调整手轮，使光点调至A1、A2 联线的中点A3，再盘车至0°，测得此时光点位置为A4 。
调整壳体上的调整手轮，使光点调至A3 、A4 联线的中点。
用测微光靶接收此时的光点，测定并记录此时的光点坐标X1 和Y1 。
盘车至180°，测定并记录此时的光点坐标X2 和Y2。
将光靶的X坐标调至错误!调整壳体上的调整手轮，使光点调至上述坐标，并严格对准。
并记录此时的光点坐标X3 、Y3 。
盘车至0°，观察并测量此时的光点坐标X4、Y4。
如果此时on.3 的位置。
然后盘车360°，检查是否都能满足<0.10mm的示值。
如能满足则调试结束，此时光轴就可作为主机机械轴的延长。
若BED Equation.3 ；然后将激光束调至上述坐标，与光靶严格对准。
并记录此时光点坐标X5、Y5 。
再重复盘车转180°，观察并记录此时的光点坐标X6、Y6 ，若此时on.3 的位置，并盘车360°检查是否都能满足<0.10mm的要求。
5)主轴沿线轴承座的定位主机调整完毕，激光束就成为主轴的延长线。
就可以根据激光束来确定轴承座的位置。
首先要根据轴承座加工接口件，该件一方面与轴承孔相配。
另一方面与目标光靶相配，即使目标光靶与轴承孔同轴。
然后调整轴承座上下和左右使激光束对准目标光靶，目测时可利用平面反射面在目标光靶的背后观测，利于判读。
6) 尾轴孔的检测用户应根据尾轴孔两端的具体结构加工接口件，该件一方面与尾轴孔相配，另一方面与目标光靶相配，使目标光靶与尾轴孔同轴。
根据激光光靶在目标光靶上的位置可测得其偏差值。
7) 镗杆的定位用户也可以不检测尾轴孔，而对要加工尾轴孔的镗杆直接定位。
其方法如下：1 、镗杆的前端头车出一个凹坑，其直径与二维可调反射镜的底座相配合，深2mm；并配钻螺孔，将二维可调反射镜装在镗杆端头。
在反射镜的前面装上目标光靶，调整镗杆的前轴承位置，使激光束对准目标光靶中心。
2、取下目标光靶，在二维可调反射镜的前方约15m处（根据现场条件定），放置平面反射镜支架，并固定平面反射镜，使由二维可调反射镜反射过来的光束射至平面反射镜，转动镗杆从0°到180°，观察光靶在平面反射镜上的移动从A 到B，取其中点位置。
调整二维可调反射镜上的螺钉，使光斑向中点靠近。
镗杆从180°转到0°，重新观察光斑的移动轨迹，再按照上述方法调整一次，当镗杆转动时，光斑移动不出平面反射镜的范围时，调整平面反射镜的位置，将激光束反回二维可调反射镜附近。
3、在二维可调反射镜附近安装一个支架，在支架上安装二维测微靶，镗杆再次从0°转到180°，在测微光靶上分别测量前后两次光斑的位置，计算其中值，然后把测微光靶预先调整到该中值。
调整二维可调反射镜上的可调螺钉，使光斑向光靶中心逼近。
4、一般经过约3~4次重复逼近后，在转动镗杆时可观察到光斑画的圈已很小，30m测距，此圈的直径大约在1mm以内，即可调反射镜的镜面与镗杆轴线已垂直，其精度在3″~4″左右。
5、再次在可调反射镜上装上目标光靶，根据激光束调整镗杆前端的位置；取下目标光靶，将来自主机的激光束反射回主机，调整镗杆后端的轴承座位置，将激光束反射至主机，观察光斑的外环条纹是否与主机前端盖的环状条纹相一致。
6、由于镗杆的前端轴承其轴向位置往往与可调反射镜不在一个平面上，因此上述调整过程要有几次反复，逐渐逼近。
直至镗杆的前端（观察套在可调反射镜上的目标光靶）及后端察从可调反射镜上反射出的激光束外环是否与主机前端盖上的环纹相同心）与激光束同轴为止。
7、镗杆定位以后就可以对尾轴孔进行加工。
而且可以一边加工，一边进行检测。
8、最后检查当全部测量过程结束之后，应该再次盘车360°核实一遍，仪器头部球铰外缘的测环百分表的示值和测微光靶上的示值是否仍然符合上述要求。
如仍符合，则说明在整个测量过程中，激光的光轴与机械轴的误差都严格控制在仪器的精度范围之内。
5、停机关闭电源，拆下仪器和过渡法兰。
打开仪器底盖，取下两节五号电池。
然后将底盖盖上，并将头部盖子盖上。
注意：仪器不使用时，务必将电池取出，以免造成机内腐蚀。
6、仪器的检验1）外观检查仪器在工作前，首先进行外观检查，检查仪器的清洁状况；卸下头部盖子，观察镜片是否清洁；调整螺钉是否转动自如。
2）检查电源卸下底盖，装上两节五号电池，打开开关，观察是否有激光射出。
如无激光应检查电池是否接触良好，或者电池是否无电。
如有激光射出，将底盖盖上。
3）激光质量检查在距离仪器5米左右，用白纸接收光束，观察是否是一组良好的、清晰的环状黑红相间的干涉环。
4）关闭电源开关，准备使用。
如不使用，务必将电池取出。
7、仪器的运输和贮存激光轴系准直仪属精密激光仪器。
应置于厂家提供的包装箱内。
如需托运时，应另外加工外包装箱，并有减震的泡沫塑料垫；或者由专人保管、运输。
贮存的环境温度应在0—40℃为宜,应避免有腐蚀性的介质同置一室。
冬天从室外取入室内时，应放置一段时间再开箱，以免机内结露，造成电器线路短路。
