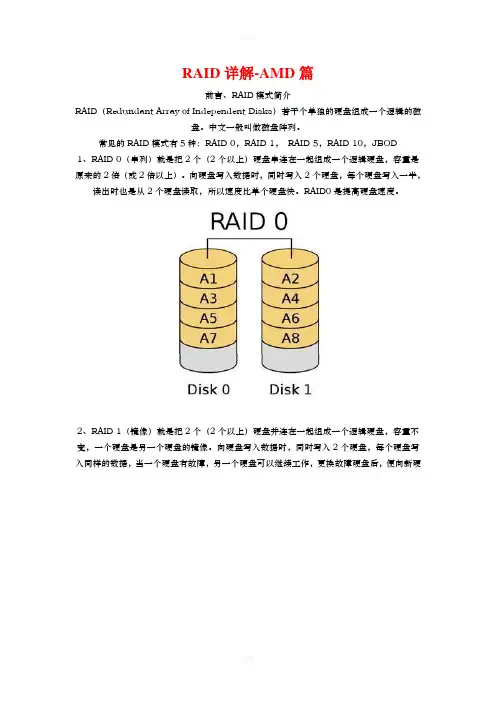

RAID详解-AMD篇

RAID详解-AMD篇
前言、RAID模式简介
RAID（Redundant Array of Independent Disks）若干个单独的硬盘组成一个逻辑的磁
盘。

中文一般叫做磁盘阵列。

常见的RAID模式有5种：RAID 0，RAID 1，RAID 5，RAID 10，JBOD
1、RAID 0（串列）就是把2个（2个以上）硬盘串连在一起组成一个逻辑硬盘，容量是原来的2倍（或2倍以上）。

向硬盘写入数据时，同时写入2个硬盘，每个硬盘写入一半，读出时也是从2个硬盘读取，所以速度比单个硬盘快。

RAID0是提高硬盘速度。

2、RAID 1（镜像）就是把2个（2个以上）硬盘并连在一起组成一个逻辑硬盘，容量不变，一个硬盘是另一个硬盘的镜像。

向硬盘写入数据时，同时写入2个硬盘，每个硬盘写入同样的数据，当一个硬盘有故障，另一个硬盘可以继续工作，更换故障硬盘后，便向新硬
盘复制数据，继续保持2个硬盘存储相同的数据。

RAID1是保证数据安全。

3、RAID 5（交叉分布奇偶校验的串列）至少要3个硬盘组成，向硬盘写入数据的同时还写入数据的奇偶校验。

速度与2个硬盘的RAID0一样，容量是2个硬盘之和，当其中一个硬盘有故障，更换硬盘后可以恢复这个硬盘的数据。

RAID5是既提高速度又保护数据安全。

4、RAID 10（串列和镜像）至少要4个硬盘，就是每2个硬盘组成串列后再做镜像。

RAID10的容量是2个硬盘容量之和，其中任何一个硬盘有故障，系统都可以正常工作，当更换硬
盘后就像这个硬盘恢复原来的数据。

RAID0是既提高速度又保护数据安全。

5、JBOD严格说不是RAID，它是可以把不同容量的硬盘串连成一个大的逻辑盘，与RAID0
不同的是在写入数据时是向一个硬盘写入，写满后再向下一个硬盘写。

本详解以AMD的SB710南桥为例。

一、BIOS设置和组建RAID盘
1、RAID模式设置为RAID。

F10保存重启后，RAID_AHCI控制器接管硬盘，并由RAID的ROM检测硬盘。

注意，检测到2个单独的硬盘和光驱。

这2个硬盘还没有组建成RAID。

敲Ctrl+F进入
RAID设置程序。

2、RAID设置
进入RAID设置界面
注意，有时进入界面会出现键盘锁死，重新启动几次就可以了。

[1] 浏览准备组建RAID的硬盘，[2] 定义LD（大磁盘），[3]删除LD，[4]控制器配置。

先选择[1]，浏览一下准备组建RAID的硬盘，看到2个独立的1T硬盘。

再选择[2]，定义LD（大磁盘）。

在LD 1处敲[Enter]，进入RAID设置。

先对设置项目作简单说明。

RAID模式：有4种，RAID 0是2个（或以上）硬盘连接成串列，容量倍增，读写速度提高60%。

RAID 1 是2个（或以上）硬盘连接成并列，容量和读写速度不变，2个硬盘互为镜像，保护数据安全。

RAID 10是3个（或以上）硬盘2个组成串列，一个做数据备份，即提高性能有保护数据安全。

JBOD是把不同容量的若干硬盘串连成大硬盘，速度不变。

串列带块（Stripe Block）：硬盘阵列的读写块。

默认64K。

有些服务器系统要求128K。

缓存模式（Cache Mode）：一般有2种写通和写回，具体模式取决于硬盘缓存用的芯片，
一种模式的芯片，用户不可更改。

快速初始化（Fast Init）：设置RAID后系统按设定参数快速初始化。

默认为ON。

千兆绑定（Gigabyte Boundary）：此项设置是绑定千兆硬盘。

设置RAID模式和参数项，请用[↑]和[↓]键移动，用[Space]键更换参数，设定后光标移动到下面的磁盘列表。

用[Space]键把N换成Y。

敲Ctrl+Y保存设置，即组建成RAID。

这时弹出一个提示，
警告你组建RAID，硬盘原来的数据全部清除，是否继续。

如果硬盘有数据备份，这时还可
以反悔，按任意键返回。

如果确认要建RAID，敲Ctrl+Y。

确认后LD1就建成，后面出现
RAID的容量、状态信息。

按任意键回到初始设置界面，看到LD1已经组成。

敲[Esc]退出，系统提示Y-重新启动，任意键返回。

如果前面设置无误，就可以重新启动。

3、删除RAID
第一个安装界面选[3]，进入删除RAID功能。

选定要删除的LD后，敲[Del]或[Alt+D]删除。

4、控制器配置
第一个安装界面选[3]，可以查看RAID控制器的信息。

配置完RAID后，系统重新启动，RAID自检画面不再是2个独立的硬盘，是RAID盘。

下载(30.27 KB)
2009-12-8 17:05
二、安装XP SP3
1、准备软盘和XP SP3安装盘
XP SP3安装在RAID盘时必须通过软盘加载RAID驱动，这是XP的局限。

向软盘拷贝驱动前，最好格式化一次，要全面格式化，不要快速格式化。

最好用HD-Copy 格式化，HD-Copy可以修复软盘轻微的扇区故障。

拷贝的文件如下：
XP SP3安装盘最好用原版的上海政府版，尽量不要用那些经过修改删节或整合驱动的。

如果用nlite软件把RAID驱动整合在XP里面，就不需要软驱了。

有些整合驱动的XP SP3安装盘整合的RAID驱动比较老，比如SB600或SB750的，不能用在SB710主板上。

2、安装XP SP3
开机按F11键，再引导设备菜单选择光盘引导。

在XP安装的第一次蓝色屏幕界面，下边有提示，敲F6加载第三方SCSI或RAID驱动，
时，敲几下F6。

等待XP拷贝完常规的设备驱动后，提示S-指定加载第三方驱动的设备时，敲[S]键。

提示插入软盘，插入软盘后敲回车。

XP读取软盘，并显示软盘内的驱动让用户选择。

安装的XP是32位X86的，选X86，敲回车。

如果XP光盘整合了AMD的RAID驱动，还会提示你是用哪一个，敲S指定用软盘的（敲回车用XP整合的）。

XP读取软盘的驱动，读完后还会提示，敲S指定加载设备，敲回车继续，这是因为有些SCSI或RAID驱动需要安装2个。

SB710只有一个，敲回车继续。

继续后，XP重启，找到RAID磁盘，并进入磁盘设置（如果驱动不对，会提示找不到磁盘）。

磁盘没有分区格式化，是未划分的空间。

这里先划分30GB做C盘用于安装XP，其余在
安装完成后，通过磁盘管理继续划分。

选用NTFS格式快速格式化。

XP向硬盘拷贝安装文件。

下载(58.26 KB)
2009-12-8 16:19
下边就是正常安装XP了。

三、继续划分磁盘
1、设备管理器看到的RAID控制器和RAID盘。

2、划分未指派部分
打开磁盘管理器，看到未指派的空间，右键/新建分区。

建主磁盘分区、扩展磁盘分区都可以，这里选扩展分区。

剩余的空间全部作扩展分区。

按向导操作建立完成，下一步划分逻辑盘。

新建逻辑驱动器。

选逻辑驱动器。

设置驱动器大小。

分配盘符。

格式化，选快速格式化。

注意分配单位大小，请与建立RAID时的串带块保持相同，一般默认即可。

磁盘剩余空间划分完成。

下载(114.85 KB)
四、AMD南桥SB710支持的最大RAID 0容量
目前，AMD南桥SB710支持的最大RAID 0容量是2T。

当使用硬盘作2T以上的RAID 0时（1.5T+1T），在选定磁盘加入阵列时会有提示。

敲Ctrl+Y，修改RAID阵列容量；按任意键，使用最大容量。

按任意键后最大容量是：
按Ctrl+Y，进入容量设置。

下载(50.02 KB)
2009-12-8 16:34
设置的容量不能超过2000.40GB。

五、安装WIN7
WIN7自带通用的RAID驱动，一般不加载RAID驱动就可以安装。

安装到这一步，已经找
到RAID盘，如果继续安装时没有问题的。

硬盘分区，先建立30G的主分区用于安装系统。

点击“应用”后，WIN7会自动分出一个100MB的分区1作系统保留区，分区2才是安
装WIN7系统的分区。

如果继续下一步，就是安装了。

但在进行下一步前，我们要通过U盘加载SB710的RAID 驱动（也可以用软盘、光盘、硬盘加载）。

点击“加载驱动程序”。

进入“选择要安装的驱动程序”，通过“浏览”找到U盘和U盘里SB7XX文件夹，选择X86文件夹（32位WIN7）。

确定。

列出X86的驱动文件。

点击“下一步”，加载驱动。

然后WIN7开始进行拷贝文件，并安装系统。

WIN7安装完成后，可以在设备管理器看到RAID控制器和RAID盘。

剩下的硬盘空间可以在磁盘管理器分区。

选择“新建简单卷”。

然后设置“卷”的大小。

分配盘符
选择“卷”格式-NTFS。

注意，分配单元大小，要和RAID设置时保持一致，默认就是64K。

磁盘分区完成。
