IC卡读卡器原理电路图
图为IC卡读卡器原理电路图。
其中读写器由单片机、键盘、显示、监控电路等部分组成。
IC卡采用XICOR公司的X76F100Y。
IC卡及卡座
X76F100为128×8位的保密串行FLASH E2PROM，其中读密码和写密码分别为64位。
图2为其智能卡Smart Card封装的引脚图。
把芯片封装在一个卡片上，将卡片插入IC卡读写器的卡座中，读写器就可以对它进行读写，实现加密、查询、存款、取款等功能。
IC卡座有8个引脚，当X76F100Y插入时，正好同这几个引脚相连。
另外还有两个固定端，其中一个固定端同卡座上一个弹簧片相连，两个触点和簧片就相当于一个常闭开关。
当卡未插入时，簧片闭合，脚保持低电平；当卡插入时，簧片被顶开，脚变为高电平。
当单片机检测到脚变高，通过使X76F100的RST引脚变高，使其复位。
单片机
单片机采用LG公司的GMS97C52。
它有8K字节的ROM，256个字节的RAM以及32
个I/O口，P1口与串行器件X25045和X76F100连接，P0、P2口用于键盘和显示，P 3口中用于检测IC卡是否插入，其余7个口，可作其它功能扩充。
监控电路
监控电路采用X25045芯片，它包括看门狗定时器、电压监控电路和E2PROM存贮器。
其功能是：上掉电时对GMS97C52产生RESET信号；看门狗对系统进行监控，防止死机。
键盘电路
为了方便，键盘接口电路用I/O口实现，它为4×4结构，16个键。
其中数字键1 1个，功能键4个，回车键1个。
数字键：0、1、2、3、4、5、6、7、8、9、←（退格）。
功能键：查询、存储+、取款－、改密码* 。
查询：用户通过读密码可以查询卡中所存的款额。
存款+ ：用户通过写密码可以将款存入卡中。
取款－：用户通过写密码可以从卡中取款。
改密码*：分为修改读密码和写密码。
为方便起见，令读密码和写密码一
致，按此键将同时修改读密码和写密码。
回车键：8位密码或存取款数输入完确认，以及新密码输入完确认。
显示电路
显示部份采用LED显示器，也用I/O口实现。
用于显示系统状态、输入的密码或所要存取的款额以及出错信息等。
由于GMS97C52的驱动电流有限，在P0、P2口加反向器SN74F04，增加驱动能力。
它的吸入电流为64mA，输出电流为15mA，可以保证位选所需的吸入电流。

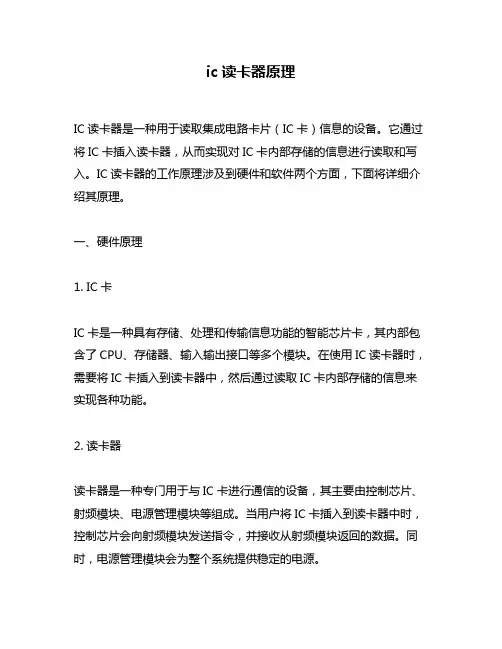

ic读卡器原理
ic读卡器原理IC读卡器是一种用于读取集成电路卡片（IC卡）信息的设备。
它通过将IC卡插入读卡器，从而实现对IC卡内部存储的信息进行读取和写入。
IC读卡器的工作原理涉及到硬件和软件两个方面，下面将详细介绍其原理。
一、硬件原理1. IC卡IC卡是一种具有存储、处理和传输信息功能的智能芯片卡，其内部包含了CPU、存储器、输入输出接口等多个模块。
在使用IC读卡器时，需要将IC卡插入到读卡器中，然后通过读取IC卡内部存储的信息来实现各种功能。
2. 读卡器读卡器是一种专门用于与IC卡进行通信的设备，其主要由控制芯片、射频模块、电源管理模块等组成。
当用户将IC卡插入到读卡器中时，控制芯片会向射频模块发送指令，并接收从射频模块返回的数据。
同时，电源管理模块会为整个系统提供稳定的电源。
3. 射频通信射频通信是指通过无线电波进行通信的方式。
在使用IC读卡器时，射频通信主要用于读取IC卡内部存储的信息。
当IC卡与读卡器进行射频通信时，需要满足一定的通信协议，以确保信息的正确传输。
二、软件原理1. IC卡应用程序IC卡应用程序是指运行在IC卡芯片上的一组程序，其主要功能是处理和存储用户的信息。
在使用IC读卡器时，需要通过应用程序来读取和写入IC卡内部存储的信息。
2. 控制芯片驱动程序控制芯片驱动程序是指运行在读卡器控制芯片上的一组程序，其主要功能是控制读卡器与IC卡之间的通信。
在使用IC读卡器时，需要通过控制芯片驱动程序来发送指令并接收返回数据。
3. 应用层软件应用层软件是指运行在计算机上的一组程序，其主要功能是对IC读卡器进行管理和控制。
在使用IC读卡器时，需要通过应用层软件来调用相应的函数实现各种功能。
三、工作流程1. 初始化当用户将IC卡插入到读卡器中时，系统会首先进行初始化操作。
此时，控制芯片会向射频模块发送初始化指令，并接收从射频模块返回的应答信息。
同时，应用层软件会调用相应的函数对读卡器进行初始化操作。
2. 识别IC卡识别IC卡是指读取IC卡内部存储的信息以确定其类型和状态。
AU6438-BS 28PIN V1.00 读卡器原理图设计
VSS BS MSDATA1 MSDATA0 MSDATA2 INS MSDATA3 SCLK VCC VSS C12 MS Connector 1UF
B
C11 NC
SD/MMC/MMC4.0 Combo Connector
A
A
Disclaimer: This schematic is for reference only. Alcor Micro Corp. makes no warranty for the use of its products and bears no responsibility for any error that appear in this document. Specifications are subject to change without notice.
New release.
DATE
2012/08/16
BY
Nick
D
D
C
C
B
Байду номын сангаас
B
A
Alcor Micro Corp.
Title <Title> Size A Date:
5 4 3
A
Document Number AU6438-BS 28PIN Thursday, August 16, 2012
2
Rev 1.00 Sheet 2
1
of
2
600 DM DP U2 SDCDN R1 LED VCC3.3 330 CTRL1 CHIPRESETN R2 680 DP DM XI XO VCC1.8 C_V33 XI NC Y1 CHIPRESETN C3 0.47UF C_V33 C_V33 DATA2 DATA3 DATA4 SDCMD CTRL2 CTRL0 SD_V33 R9 DATA6 0 CTRL0_A 9 1 10 2 11 3 4 5 12 6 13 7 8 14 15 CN1 SDDATA2 SDDATA3 SDDATA4 CMD SDDATA5 VSS VDD CLK SDDATA6 VSS2 SDDATA7 SDDATA0 SDDATA1 SDCDN GND SDWP 1UF 0.1UF C4 C5 AU6438-BS 1UF 2.2UF NC 1 2 3 4 5 6 7 8 9 10 11 12 13 14 SDCDN CTRL1 GPON7 CHIPRESETN REXT V33APHY DP DM VSSAREG XI XO VSS V18 C_V33 DATA1 DATA0 CTRL3 DATA6 CTRL0 CTRL2 SDCMD DATA4 DATA3 DATA2 MSINS VSSHM V33 AVDD5V 28 27 26 25 24 23 22 21 20 19 18 17 16 15 C6 DATA1 DATA0 CTRL3 DATA6 CTRL0 CTRL2 SDCMD DATA4 DATA3 DATA2 MSINS VCC3.3 VCC R6 C7 1_0603 0.1UF
IC卡读卡器原理电路图
IC卡读卡器原理电路图The final revision was on November 23, 2020 图为ic卡读卡器原理电路图』其中读写器由单片机、键盘，显示、监控电路等部分组成」IC卡采用XICOR公司的X76F100Y。
IC卡及卡座X76F100为128x8位的保密串行FLASH E2PROM.其中谟密码和写密码分别为64位°图2为其智能卡Smail Card 封装的引脚图：把芯片封装在一个卡片上，将卡片插入IC卡谟写器的卡座中，读写器就可以对它进行读写，实现加密、查询、存款、取款等功能。
IC卡座有8个引脚，当X76F100Y插入时，正好同这几个引脚相连『另外还有两个固定端，其中一个固定端同卡座上一个弹簧片相连,两个触点和黄片就相当于一个常闭开关。
当卡未插入时，簧片闭合，脚保持低电平；当卡插入时，黄片被顶开，脚变为高电平。
当单片机检测到脚变高，通过使X76FI00的RST引脚变高，使其食位c单片机单片机采用LG公司的GMS97C52。
它有8K字节的ROM, 256个字节的RAM以及32个1/0口，P1 口与串行器件X25O45和X76F100连接，PO, P2 口用于键盘和显示，P3 口中用于检测IC卡是否插入，其余7个口，可作其它功能扩充。
监控电路监控电路采用X25045芯片，它包括看门狗定时器' 电压监控电路和E2PROM存贮器：其功能是：上掉电时对GMS 97C52产生RESET信号；看门狗対系统进行监控，防止死机。
键盘电路为了方便，键盘接口电路用I/O 口实现，它为4x4结构，16个键。
其中数字键11个，功能键4个，回车健1个。
数字键：0、1、2、3、4、5、6、7、8、9、一（退格）°功能键：查询' 存储+、取款-、改密码.。
查询：用户通过谟密码可以查询卡中所存的款額：存款+ :用户通过写密码可以将款存入卡中。
取款■:用户通过写密码可以从卡中取款。
非接触式IC卡(射频卡或感应卡)原理
非接触式IC卡（射频卡或感应卡）原理2007年10月07日星期日下午 07:26简介非接触式IC卡，即射频卡或感应卡，它成功地将射频识别技术结合起来，解决了无源和免接触这一难题，是电子器件领域的一大突破。
非接触卡内含有唯一的独立的卡号，使用时，技术人员需在读卡器有效读区内（一般5-10CM）将卡片轻轻一晃，便将卡内信息输入读器内，实现考勤、收费管理。
非接触式IC卡的工作原理如下：卡片的电气部分由一个元件和AISC组成，没有其他的外部器件，卡片中的天线是只有线圈，很适合封状到ISO卡片中。
ASIC由一个高速（106KB波特率）的接口，一个控制单元和一个810位EEPROM组成。
以MIAREI为例，读卡器向IC发一组固定频率的电磁波，卡内有一个IC串联谐振电路，其频率与读写器的频率相同，这样便产生电磁共振，从而使电容内有了电荷，在电容的另一端接有一个单向通的电子泵，将电容内的电荷送到另一个电容内储存，当储存积累的电荷达到2V时，此电源可作电源为其他电路提供工作电压，将卡内数据发射出去或接收读写器的数据。
一、非接触式IC卡非接触式IC卡又称射频卡，由IC芯片、感应天线组成，封装在一个标准的PVC卡片内，芯片及天线无任何外露部分。
是世界上最近几年发展起来的一项新技术,它成功的将射频识别技术和IC卡技术结合起来,结束了无源(卡中无电源)和免接触这一难题,是电子器件领域的一大突破.卡片在一定距离范围(通常为5—10mm)靠近读写器表面，通过无线电波的传递来完成数据的读写操作。
1. 非接触性IC卡与读卡器之间通过无线电波来完成读写操作。
二者之间的通讯频为13.56MHZ。
非接触性IC卡本身是无源卡，当读写器对卡进行读写操作是，读写器发出的信号由两部分叠加组成:一部分是电源信号，该信号由卡接收后，与本身的L/C产生一个瞬间能量来供给芯片工作。
另一部分则是指令和数据信号，指挥芯片完成数据的读取、修改、储存等，并返回信号给读写器,完成一次读写操作。
IC卡读卡器原理电路图
图为IC卡读卡器原理电路图;其中读写器由单片机、键盘、显示、监控电路等部分组成;IC卡采用XICOR公司的X76 F100Y;IC卡及卡座X76F100为128×8位的保密串行FLASH E2PROM,其中读密码和写密码分别为64位;图2为其智能卡Smart Card封装的引脚图;把芯片封装在一个卡片上,将卡片插入IC卡读写器的卡座中,读写器就可以对它进行读写,实现加密、查询、存款、取款等功能;IC卡座有8个引脚,当X76F100Y插入时,正好同这几个引脚相连;另外还有两个固定端,其中一个固定端同卡座上一个弹簧片相连,两个触点和簧片就相当于一个常闭开关;当卡未插入时,簧片闭合,脚保持低电平；当卡插入时,簧片被顶开,脚变为高电平;当单片机检测到脚变高,通过使X76F100的RST引脚变高,使其复位;单片机单片机采用LG公司的GMS97C52;它有8K字节的ROM,256个字节的RAM以及32个I/O口,P1口与串行器件X250 45和X76F100连接,P0、P2口用于键盘和显示,P3口中用于检测IC卡是否插入,其余7个口,可作其它功能扩充;监控电路监控电路采用X25045芯片,它包括看门狗定时器、电压监控电路和E2PROM存贮器;其功能是：上掉电时对GMS97 C52产生RESET信号；看门狗对系统进行监控,防止死机;键盘电路为了方便,键盘接口电路用I/O口实现,它为4×4结构,16个键;其中数字键11个,功能键4个,回车键1个;数字键：0、1、2、3、4、5、6、7、8、9、←退格;功能键：查询、存储+、取款－、改密码;查询：用户通过读密码可以查询卡中所存的款额;存款+ ：用户通过写密码可以将款存入卡中;取款－：用户通过写密码可以从卡中取款;改密码：分为修改读密码和写密码;为方便起见,令读密码和写密码一致,按此键将同时修改读密码和写密码;回车键：8位密码或存取款数输入完确认,以及新密码输入完确认;显示电路显示部份采用LED显示器,也用I/O口实现;用于显示系统状态、输入的密码或所要存取的款额以及出错信息等;由于GMS97C52的驱动电流有限,在P0、P2口加反向器SN74F04,增加驱动能力;它的吸入电流为64mA,输出电流为1 5mA,可以保证位选所需的吸入电流;。

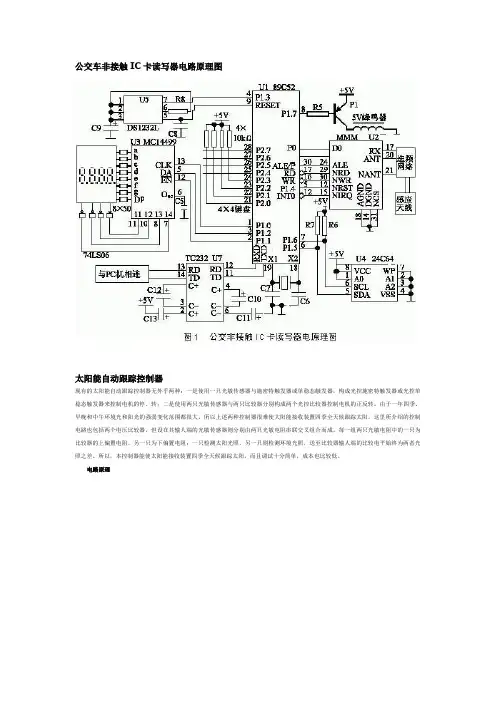

公交车非接触IC卡读写器电路原理图
公交车非接触IC卡读写器电路原理图太阳能自动跟踪控制器现有的太阳能自动跟踪控制器无外乎两种：一是使用一只光敏传感器与施密特触发器或单稳态触发器，构成光控施密特触发器或光控单稳态触发器来控制电机的停、转；二是使用两只光敏传感器与两只比较器分别构成两个光控比较器控制电机的正反转。
由于一年四季、早晚和中午环境光和阳光的强弱变化范围都很大，所以上述两种控制器很难使大阳能接收装置四季全天候跟踪太阳。
这里所介绍的控制电路也包括两个电压比较器，但设在其输人端的光敏传感器则分别由两只光敏电阻串联交叉组合而成。
每一组两只光敏电阻中的一只为比较器的上偏置电阻，另一只为下偏置电阻；一只检测太阳光照，另一只则检测环境光照，送至比较器输人端的比较电平始终为两者光照之差。
所以，本控制器能使太阳能接收装置四季全天候跟踪太阳，而且调试十分简单，成本也比较低。
电路原理双运放LM358与R1、R2构成两个电压比较器，参考电压为VDD（＋12V）的1/2。
光敏电阻RT1、RT2与电位器RP1和光敏电阻RT3、RT4与电位器RP2分别构成光敏传感电路，该电路的特殊之处在于能根据环境光线的强弱进行自动补偿。
如图2所示，将RT1和RT3安装在垂直遮阳板的一侧，RT4和RT2安装在另一侧。
当RT1、RT2、RT3和RT4同时受环境自然光线作用时，RP1和RP2的中心点电压不变。
如果只有RT1、RT3受太阳光照射，RT1的内阻减小，LM358的③脚电位升高，①脚输出高电平，三极管VT1饱和导通，继电器K1导通，其转换触点3与触点1闭合。
同时RT3内阻减小，LM358的⑤脚电位下降，K2不动作，其转换触点3与静触点2闭合，电机M正转；同理，如果只有RT2、RT4受太阳光照射，继电器K2导通，K1断开，电机M反转。
当转到垂直遮阳板两侧的光照度相同时，继由器K1、K2都导通，电机M才停转。
在太阳不停地偏移过程中，垂直遮阳板两侧光照度的强弱不断地交替变化，电机M转——停、转——停，使太阳能接收装置始终面朝太阳。
《IC卡的原理和应用》PPT课件
;写入
;将子地址和数据放入OV @R0,#SUBA
INC
R0
MOV @R0,#55H
;用三个归一化指令写入
MOV SLA，#SLAW
MOV NUMBYTE，#02H
LCALL IWRNBYTE
精选PPT
19
将AT24C02内的数据读到单片机的70H中 程序可写为：
SDA
SCL Vss
WP A2 A1 A0
图3 AT24CXX系列外围扩展电路
精选PPT
8
2、逻辑加密存储SLE4442 卡
SLE4442是德国西门子SIMENS 公司设计的逻辑加密存储卡，它具 有2K位的存储容量和完全独立的可 编程代码存储器（PSC）。较大的存 储容量能够满足通常应用领域的各 种需要，因此是目前国内应用较多 图2 IC卡的触点安排 的一种IC卡芯片，芯片采用多存储器结构2线连接协议， NMOS工艺技术每字节的擦除/写入编程时间为2.5ms存储 器具有至少10000次的擦写周期数据保持时间至少10年。 图2为SLE4442卡的触点安排情况，表3为各管脚功能。
精选PPT
14
图5 输出确认
图6 总线的开始与停止
精选PPT
15
4、数据操作格式
IIC总线上一次完整的数据传送操作包括起始、发送 寻址字节、发送器件子地址字节、应答、发送数据、应 答、发下一个数据、应答……直到终止。如图7
S SLAW/R A SUBA A data1 A …… dataN-1 A dataN A/!A P
读出字节movslaslarmovnumbyte01hlcallrdnbytemov70hmrd小结在用iic总线与单片机连接工作时可以将单片机的任意两个io口虚拟为iic总线的sda和scl不影响其它外围设备从而可以很方便的与其它外围设备相联系再通过软件编程便可以广泛的应用在很多领该总线电路结构简单在实际运行时具有很高的可靠性同时具有一定的可扩展性并可通过单片机的串行口经电平转换后直接与计算机相连以进行数据通讯
125K非接触ID卡读卡器设计完整版
125K非接触IC卡读卡头125K读卡头的工作电压为12V/5v，电流为30——40MA 读卡距离最远15CM 。
如要低功耗最有效是读卡头工作时供电，不工作时断电。
读卡距离与卡和天线有关，可以读各种125K曼彻斯特编码的只读ID卡(4001,EM4100等等)和含E2PROM的RF卡。
如E5550。
读卡头(OUT)输出信号为原卡的曼彻斯特码，（用示波器接读卡头输出可以观测ID卡的输出波形）它和其它公司的125K读卡头（输出信号为原卡的曼彻斯特码）是兼容的，可以相互替换，不用修改程序。
读卡头也可以读可擦写的125k非接触IC卡，如当读E5550时，卡的用来控制是否启动AOR位应置0，（当置1时IC卡不主动发射数据，需读卡头先发送口令。
我的读卡头是只读，不能发数据，当AOR位置1时不能读IC卡的数据）。
天线的设计：天线电感值=345Uh线径φ0.29mm圆形(内径)：直径6CM 58圈直径8CM 40圈直径3CM 83圈直径2CM 115圈长方形：9.5*7 CM 38圈4.7*6.3 CM 50圈非接触式IC卡简介:非接触式智能卡以其高度安全保密性，通信高速性，使用方便性，成本日渐低廉等而受到广泛使用，给我们的生活质量带来了很大的提高。
非接触式IC卡简介又称射频卡，成功地解决了无源（卡中无电源）和免接触这一难题，是电子器件领域的一大突破。
主要用于智能门禁控制器，智能门锁，考勤机, 自动收费系统等.射频卡与接触式IC卡,TM卡相比有以下优点：1 可靠性高，无机械接触，从而避免了各种故障；2 操作方便，快捷，使用时没有方向性，个方向操作；3 安全和保密性能好，采用双向验证机制。
读写器验证IC卡的合法性，同时IC卡验证读写器的合法性。
每张卡均有唯一的序列号。
制造厂家在产品出长前已将此序列号固化，不可再更改，因此可以说世界上没有两张相同的非接触IC卡；只读ID卡的资料非接触ID卡主要有台湾4001卡和瑞士H4001卡,EM4100。
基于单片机的非接触式IC卡读卡器设计
基于单片机的非接触式IC卡读卡器设计随着社会的发展，IC卡已经被广泛应用于各个领域，无论是身份证、银行卡还是公交卡都使用了IC卡技术。
为了更好地读取IC卡信息，设计一款基于单片机的非接触式IC卡读卡器就变得必要了。
一、设计原理非接触式IC卡读卡器的最主要原理是利用电磁感应原理。
读卡器发射的高频电场能够让IC卡中的芯片感应到，芯片通过接收读卡器发射来的电能影响，对发射电磁波进行解码，最终完成读取卡片内部信息的功能。
二、硬件设计1. 电源设计IC卡读卡器的电源一般使用USB、DC接口等，需要给电路板上的电路提供稳定的电源。
如果不稳定，就可能会导致IC卡读卡器读卡不稳定或者直接无法读卡。
因此，在设计IC卡读卡器时，必须考虑电源的设计。
2. 读卡器的天线设计IC卡读卡器的天线设计是决定IC卡读卡成功率的关键。
因为天线的设计不同，对IC卡定位的精度就会有所差异。
由于IC 卡芯片内部的天线半径只有几毫米，所以，为了确保IC卡和读卡器之间的距离和位置，所以要选择合适的天线方案。
3. 芯片选型单片机芯片是实现IC卡读卡器功能的核心部件。
芯片选型应考虑集成度高、功耗低、性能稳定等要素。
因为读卡器的功耗不应该太高，考虑长时间使用的情况下，避免发热。
4. PCB板设计在 PCB 板设计方面，IC卡读卡器需要怎么设计呢？从板的设计角度看，应该确保整个器件在小空间内正常运作并且保证稳定可靠。
还需要注意到防止电磁干扰，采用防护措施，采用屏蔽以保证读卡器不受外界噪音干扰。
三、软件设计1. 判断卡片是否在感应区内判断IC卡是否在感应区内，基本思路是判断卡片强度是否符合读卡器的读取强度，从而判断卡片是否在感应区内。
2. 读卡器发起命令读卡器与IC卡通信的时候，需要通过发起命令来读卡。
发起命令的方式一般通过SPI或UART等通信协议来实现。
3. 解码IC卡反馈的信息根据IC卡反馈的信息，读取卡内数据存储，从而可以实现卡内信息的读取。
公交IC卡原理图
公交非接触IC卡读写器的应用设计采用PHILIPS公司的Mifare卡作IC卡，设计以射频技术为核心，以单片机为控制器的IC卡读写器在公交自动收费系统中的应用。
制作的IC卡读写器可以实现制卡、售卡、自动收费等功能，具有安全、实用、方便、快捷、可靠性高的特点，解决了城市公共交通服务行业既频繁又琐碎的收费管理问题，有广泛的应用前景。
关键词：单片机非接触式IC卡读写器一、IC卡读写器概述目前经常接触到的IC卡有两种：接触式的和非接触式的IC卡。
接触式的IC卡通过机械触点从读写器获取能量和交换数据；非接触式IC卡通过线圈射频感应从读写器获取能量和交换数据，所以又称射频卡。
目前在社会上常见的是接触式IC卡。
它具有存储量大（以兆为单位），保密功能强（有多重密码设置和认证功能），可实现一卡多用。
但是，这类卡的读写操作速度较慢，操作也不方便，每次读写时必须把卡正确地插入到读写器的口槽才能完成数据交换，这样，在公交、考勤等需要频繁读写卡的场合就很不方便，而且读写器的触点和卡片上IC卡的触脚暴露在外,容易损坏和搞脏而造成接触不良。
非接触式IC卡是根据射频电磁感应原理产生的。
它的读写操作只需将卡片放在读写器附近一定的距离之内就能实现数据交换，无需任何接触，使用中非常方便、快捷，不易损坏。
因此，在公交、门禁、校园、企事业等人事管理、娱乐场所等方面有广泛的应用前景。
目前我国引进的射频IC卡主要有PHILIPS公司的Mifare和ATMEL公司的Temic卡。
下面以PHILIPS公司的Mifare卡为主、介绍城市公交自动售票IC 卡读写器的实现方法。
二、工作原理非接触式IC 卡读写器以射频识别技术为核心，读写器内主要使用了1片Mifare卡专用的读写处理芯片--MMM微模块。
它是一个小型的最大操作距离达20～30mm的Mifare读/写设备的核心器件，其功能包括调制、解调、产生射频信号、安全管理和防碰撞机制。
内部结构分为射频区和接口区：射频区内含调制解调器和电源供电电路，直接与天线连接；接口区有与单片机相连的端口，还具有与射频区相连的收/发器、16字节的数据缓冲器、存放64对传输密钥的ROM、存放3套密钥的只写存储器以及进行三次证实和数据加密的密码机、防碰撞处理的防碰撞模块和控制单元。
